1 _Instrukcja obsługi

2

3 SPIS TREŚ CI Tłumaczenie oryginalnej instrukcji użytkowania weiß nichtpl Spis treści Objaśnienie symboli Ogólne wskazówki bezpieczeństwa Odpowiedni personel Gwarancja/Wyłączenie odpowiedzialności Właściwości Zastosowanie Suszenie wstępne i wypiekanie Osprzęt Informacje dotyczące pobierania (download)

4 OBJAŚ NIENIE SYMBOLI Objaśnienie symboli Wskazówki ostrzegawcze Wskazówki ostrzegawcze w tekście oznaczone są symbolem w postaci trójkąta ostrzegawczego o barwnym tle i ujęte w ramkę. W przypadku zagrożeń prądem elektrycznym wykrzyknik w trójkącie zastępowany jest symbolem błyskawicy. Słowa sygnałowe znajdujące się na początku każdej wskazówki bezpieczeństwa określają rodzaj i stopień skutków, jakie mogą mieć miejsce, gdy odpowiednie środki ostrożności nie zostaną podjęte. _ WSKAZÓWKA oznacza, że może nastąpić szkoda rzeczowa. _ OSTROŻNIE oznacza, że istnieje ryzyko wystąpienia lekkich lub średnich obrażeń ciała. _ OSTRZEŻENIE oznacza, że istnieje ryzyko wystąpienia ciężkich obrażeń ciała. _ NIEBEZPIECZEŃSTWO oznacza, że ma miejsce zagrożenie życia. Ważne informacje Ważne informacje, nie oznaczające niebezpieczeństwa dla ludzi bądź rzeczy, oznaczane są ukazanym obok symbolem. Dodatkowo ujmowane są również w ramkę. 4

5 OGÓLNE WSKAZÓWKI BEZPIECZEŃ STWA Pozostałe symbole zawarte w instrukcji Symbol Znaczenie Punkt opisujący działanie _ Punkt listy Podpunkt opisujący działanie lub podpunkt listy [3] Liczby ujęte w nawiasy kwadratowe odnoszą się do oznakowań w ilustracjach Ogólne wskazówki bezpieczeństwa OSTROŻNIE: Zagrożenie dla zdrowia! Podczas pracy należy stosować osobiste wyposażenie ochronne (rękawice ochronne, okulary ochronne itp.). Należy unikać wdychania oparów. 5

6 ODPOWIEDNI PERSONEL WSKAZÓWKA: Od roku 2014 rozpoczęta została produkcja nowych barwników do tlenku cyrkonu Ceramill Zolid, o nazwie Ceramill Liquids new formula. Mają one ulepszoną recepturę podstawową i stoją do dyspozycji w 16 A-D kolorach. Roztworów Liquids nie można stosować z Ceramill Zolid Preshades. Roztwory do barwienia Ceramill Liquids new formula wolno stosować tylko z białymi tlenkami cyrkonu Ceramill Zolid. Nie wolno mieszać roztworów Ceramill Liquids new formula A1 - D4 z roztworami o starej formule Ceramill Liquids CL1 - CL4. Należy stosować się do wskazówek zawartych we wszystkich instrukcjach użytkowania poszczególnych roztworów. Odpowiedni personel WSKAZÓWKA: Niniejszy wyrób może być obrabiany wyłącznie przez odpowiednio wykształconych techników dentystycznych. Gwarancja/Wyłączenie odpowiedzialności Wskazówki techniczne dotyczące zastosowania muszą być postrzegane jako wytyczne, niezależnie od tego, czy zostały one przekazane ustnie, pisemnie bądź też w formie praktycznych instrukcji. Nasze wyroby są w sposób ciągły rozwijane technicznie i unowocześniane. Zachowujemy prawo do modyfikacji produktów, w zakresie projektu lub składu. 6

7 W Ł A Ś CIWOŚ CI Właściwości Opis produktu Wyroby o nazwie Ceramill Liquid new formula są wodnymi roztworami do częściowego lub całkowitego barwienia wyfrezowanych, jak również wstępnie synteryzowanych podbudów wykonanych z Ceramill Zolid. Ceramill Liquids new formula można nabyć w 16 kolorach podstawowych i w 5 kolorach z tzw. 'efektem specjalnym': _ 16 farb Vita classical (A-D) _ Farba z efektem specjalnym OR (pomarańczowy, z niem. Orange) do barwienia szczelin i okolic przyszyjkowych _ Farba z efektem specjalnym GR (szary, z niem. Grau) und VIO (fioletowy, niem. Violett) do barwienia guzków _ Farba z efektem specjalnym RO (różowy, z niem. Rosa) und GIN (dziąsło, łac. Gingiva) do barwienia dziąseł Karta Charakterystyki Niebezpiecznych Substancji Chemicznych/ Deklaracja Zgodności Kartę Charakterystyki Niebezpiecznych Substancji Chemicznych oraz Deklarację Zgodności można uzyskać na zapytanie lub ściągnąć pod adresem: Trwałość Trwałość roztworów barwiących Ceramill Liquid new formula wynosi 2 lata. Data ważności jak również numer serii znajdują się na oryginalnym opakowaniu. 7

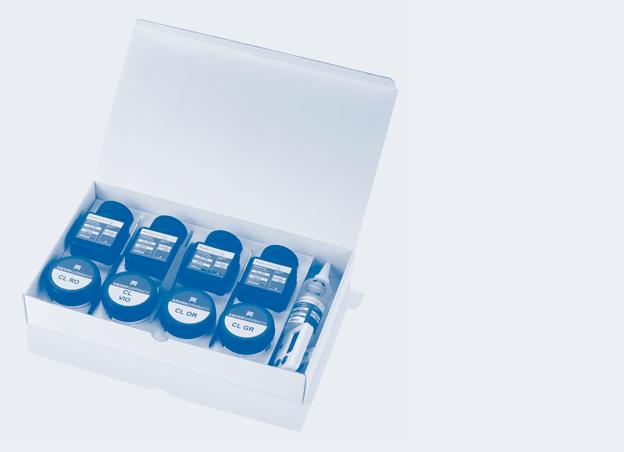

8 W Ł A Ś CIWOŚ CI Przechowywanie Przechowywać w suchym pomieszczeniu, w oryginalnym opakowaniu. Roztwory barwiące mogą podczas przechowywania lub użytkowania, jeszcze przed upływem czasu ważności zmienić swój kolor właściwy. Zmiana koloru roztworu nie ma wpływu na kolor uzupełnienia uzyskany po spiekaniu. Opakowania Nr art. Nazwa Opis Ceramill Liquid Set update (A2, A3, A3,5, B3, OR, GR, RO, VIO, pędzel Ceramill Liquid Brush rozm. 1, pędzel Ceramill Liquid Brush rozm. 3, pinceta z tworzywa sztucznego, osiem pudełek, timer) Ceramill Liquid A1 z pudełkiem Ceramill Liquid A2 z pudełkiem Ceramill Liquid A3 z pudełkiem Ceramill Liquid A3,5 z pudełkiem Ceramill Liquid A4 z pudełkiem Ceramill Liquid B1 z pudełkiem Ceramill Liquid B2 z pudełkiem Ceramill Liquid B3 z pudełkiem Ceramill Liquid B4 z pudełkiem Ceramill Liquid C1 z pudełkiem 8

9 W Ł A Ś CIWOŚ CI Nr art. Nazwa Opis Ceramill Liquid C2 z pudełkiem Ceramill Liquid C3 z pudełkiem Ceramill Liquid C4 z pudełkiem Ceramill Liquid D2 z pudełkiem Ceramill Liquid D3 z pudełkiem Ceramill Liquid D4 z pudełkiem Ceramill Dimmer Liquid Refill Ceramill Liquid OR Pomarańczowy z pudełkiem Ceramill Liquid GR Szary z pudełkiem Ceramill Liquid RO Różowy z pudełkiem Ceramill Liquid GIN O kolorze dziąseł z pudełkiem Ceramill Liqiud VIO Fioletowy z pudełkiem 9

10 ZASTOSOWANIE Zastosowanie Przyporządkowanie kolorów roztworów barwiących ustanowiono na podstawie uzupełnień wzorcowych o standaryzowanej grubości podbudowy (tzw. GS), wynoszącej 1,2 mm. W tej modelowej podbudowie GS roztwory Ceramill Liquids zostały 5 naniesione na korony od wewnątrz i na zewnątrz pędzlem rozm. 3. W przypadku uzupełnień na cieńszej lub grubszej podbudowie GS należy nałożyć odpowiednie mniej lub więcej warstw roztworu. Przyporządkowanie kolorów należy traktować jako propozycję ze strony firmy Amann Girrbach. Percepcja kolorów jest subiektywna i może zmieniać się w zależności od rodzaju zastosowania. Zaleca się wykonanie wzorców kolorystycznych jeszcze przed przystąpieniem do barwienia uzupełnień. Barwienie podbudów przez zanurzenie WSKAZÓWKA: Przed przystąpieniem do barwienia: Podstawy uwolnić od resztek pyłu cyrkonowego, stosując do tego celu pędzel i sprężone powietrze. WSKAZÓWKA: Należy unikać śladów metalu na obiektach. Zanurzać wyłącznie przy zastosowaniu szczypczyków wykonanych z tworzywa sztucznego. 10

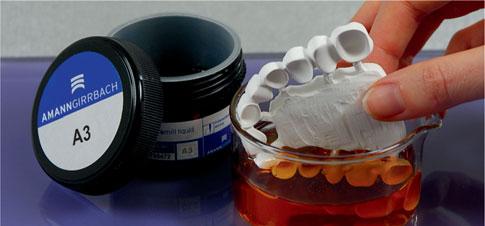

11 ZASTOSOWANIE Wyfrezowane podbudowy wykonane z Ceramill Zolid poddać obróbce, wykonując następujące czynności: Wybrać pożądany roztwór zgodnie z danymi kolorystycznymi A-D. Wybrany roztwór A-D rozcieńczyć za pomocą 25 % Ceramill Dimmer Liquid (760449), aby uzyskać pożądany kolor zębiny. Zanurzyć podbudowę na min 10 sekund w roztworze farby. Nadmierną ilość roztworu osuszyć niestrzępiącą się ściereczką jednorazową. Zalecenie: Suszyć wstępnie przez 1h (zob. str. 13), Wypiekać w Ceramill Therm (178300/178350) w miseczce synteryzacyjnej Zolid (178370). Dalsze postępowanie podczas stosowania techniki barwienia przez zanurzenie wyjaśnione zostało krok po kroku w instrukcji obrazkowej. Można ją ściągnąć na stronie internetowej Barwienie monolitycznych koron i mostków za pomocą pędzla WSKAZÓWKA: Przed przystąpieniem do barwienia: Podstawy uwolnić od resztek pyłu cyrkonowego, stosując do tego celu pędzel i sprężone powietrze. 11

12 ZASTOSOWANIE WSKAZÓWKA: Należy unikać śladów metalu na obiektach. Elementy metalowe na trzonku pędzla mogą pozostawić ślady na tlenku cyrkonu oraz wpłynąć na ostateczny kolor roztworu barwiącego! Stosować należy wyłącznie pędzle z włosiem syntetycznym, niezawierające części metalowych. Pędzle z włosiem syntetycznym są mniej podatne na działanie roztworów barwiących i alkoholu niż pędzle z włosiem naturalnym. Przed użyciem nowej farby lub nowej mieszaniny farb pędzel wielorazowego użytku należy przemyć alkoholem (np. etylowym), a następnie wymyć w wodzie destylowanej. Dokładny sposób postępowania podczas barwienia przy użyciu pędzla i kombinacji z techniką barwienia przez zanurzenie prac z monolitycznym elementem wyjaśnione zostało w instrukcji obrazkowej dla Ceramill Zolid. Można ją ściągnąć na stronie internetowej Barwienie mostów o dużej rozpiętości przez zanurzenie, przy użyciu bloczka pomocniczego Ryzyko wystąpienia pęknięć w przypadku mostów o dużej rozpiętości, barwionych przy użyciu bloczka pomocniczego można zminimalizować wykonując następujące czynności: _ Wzmocnienie łączników do średnicy 3 mm. _ Redukcja bloczka pomocniczego po stronie podstawnej do wysokości łączników. _ Stopniowe barwienie zębów, blok nie jest barwiony. 12

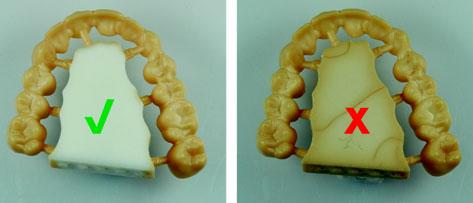

13 SUSZENIE WSTĘ PNE I WYPIEKANIE Suszenie wstępne i wypiekanie Suszenie wstępne Po barwieniu przy użyciu Ceramill Liquid, Ceramill ZI i Ceramill Zolid należy poddać suszeniu wstępnemu: Pozwoli to na uniknięcie powstawania plam (homogenizacja). W przypadku większych prac redukowane jest niebezpieczeństwo pękania i tworzenia się rysów. 13

14 SUSZENIE WSTĘ PNE I WYPIEKANIE Materiał Podbudowy Ceramill Zolid (bez pomocniczego bloczka spiekanego) Tab. 1 Temperatura suszenia Czas suszenia wstępnego wstępnego 80 C 60 min Odpowiednie urządzenia Do suszenia zabarwionych prac, wykonanych z białego Ceramill Zolid można zastosować piec ceramiczny. Proces suszenia nie spowoduje uszkodzenia pieca ceramicznego, nie wpłynie też na jakość później wypalanych wyrobów ceramicznych. Od czasu do czasu należy jednak przeprowadzić pięciominutowe przepalenie pustego pieca ceramicznego w temperaturze 1150 C. Opcjonalnie można użyć pieca suszarniczego (suszarki laboratoryjnej) lub piekarnika miniaturowego. Odpowiednimi urządzeniami do suszenia wstępnego są: _ Piekarniki kuchenne/piekarniki miniaturowe _ Piec suszarniczy _ Piec ceramiczny W razie, gdyby nie dało się zaprogramować pieca ceramicznego na temp. 80 C, należy wprowadzić możliwie najniższą temperaturę i zostawić drzwiczki pieca otwarte. Skontrolować przy pomocy termometru, czy obiekt osiągnął temperaturę 80 C. 14

15 SUSZENIE WSTĘ PNE I WYPIEKANIE _ Ceramill Therm ( wersja 2008 i powyżej) _ Lampy grzewcze Lampy grzewcze nie osiągają z reguły zalecanej temperatury suszenia. Dlatego w przypadku stosowania lamp grzewczych należy odpowiednio przedłużyć czas suszenia. Spiekanie Podstawowa reguła spiekania uzupełnień wielopunktowych: Wszystkie uzupełnienia barwione bez bloczka pomocniczego (do ok. 9 punktów) można spiekać przy użyciu programu standardowego nr 1. W przypadku wszystkich prac z bloczkiem pomocniczym należy zastosować niżej przedstawiony wolniejszy program spiekania nr 4. Zaprogramować należy go w Ceramill Therm 2 na miejscu 4. Dodatkowo można przy zastosowaniu tego programu spiekać uzupełnienia o mniejszych gabarytach. Ustawienia pieca synteryzacyjnego Ustawić następujące parametry pieca synteryzacyjnego: 15

16 SUSZENIE WSTĘ PNE I WYPIEKANIE Materiał Piec synteryzacyjny Program spiekania zalecane suszenie wstępne Ceramill Zolid bez Therm 1 Program nr 1 1 h przy 80 C (zewn. np. piec ceramiczny) bloczka spiekanego Therm 2 Program nr 1 1 h przy 80 C (zewn. np. piec ceramiczny lub programowanie na miejscu 4) Ceramill Therm 1 nie jest możliwe Zolid z bloczkiem spiekanym Therm 2 Program nr 4 1) Suszenie wstępne zawarte w fazie powolnego rozgrzewania Tab. 2 Temperatura i czas spiekania 1) 3 C/min tempo ogrzewania, 2 h czas wygrzewania przy 1450 C, chłodzenie długookresowe jak w programie nr C / 2 h 5 C/min 3 C/min 900 C 200 C Rys. 1 Program synteryzacyjny Ceramill Zolid w Ceramill Therm II dla dużych mostków z pomocniczym bloczkiem spiekanym 16

17 SUSZENIE WSTĘ PNE I WYPIEKANIE Wypiekać w Ceramill Therm (178300/178350) w miseczce synteryzacyjnej Zolid (178370). WSKAZÓWKA: Utrata przezierności! Tę miskę wraz z kulkami synteryzacyjnymi należy stosować wyłącznie dla Ceramill ZOLID, a nie dla Ceramill ZI! Podbudów Ceramill ZOLID nie należy spiekać razem z podbudowami Ceramill ZI w jednej misce do synteryzacji! Podbudowy Ceramill Zolid i podbudowy Ceramill ZI można spiekać razem, w jednym procesie synteryzacyjnym, ale w oddzielnych, nałożonych jedna na drugą miskach do synteryzacji. Nakładanie misek jedna na drugą możliwe jest tylko w piecu Ceramill Therm II (178350). Uzupełnienia barwione Ceramill Liquids new formula i Ceramill Liquid old formula można spiekać razem, ale w osobnych miskach synteryzacyjnych. W tym wypadku należy wziąć pod uwagę i ewent. dopasować czas suszenia wstępnego i program synteryzacyjny. 17

18 OSPRZĘ T Osprzęt Nr art. Opis Pudełka z Ceramill Liquid (10 sztuk) Ceramill Liquid Brush, rozm. 1 (4 szt.) Ceramill Liquid Brush, rozm. 3 (4 szt.) Timer Informacje dotyczące pobierania (download) Dalsze zalecenia i instrukcje wideo pobrać można ze strony i/lub 18
