PCD2 Saia PCD2. Saia PCD2.M5xxx Płaskie, modułowe sterowniki z wbudowanym Ethernetem

Transkrypt

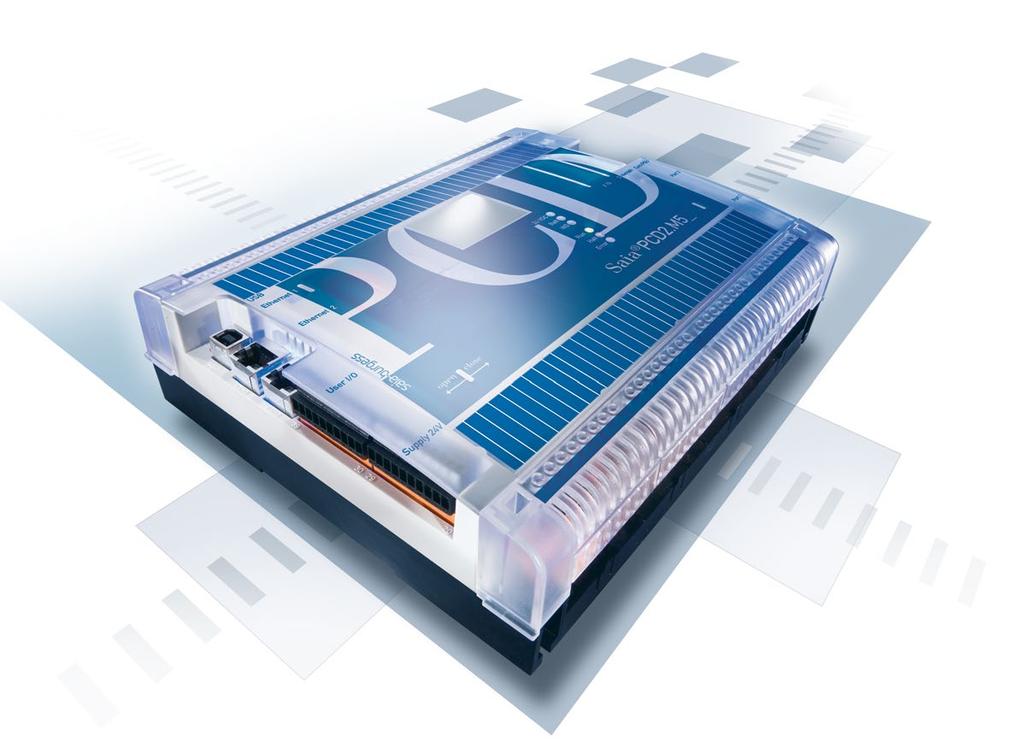

1 PCD2.5xxx Płaskie, modułowe sterowniki z wbudowanym Ethernetem Kontynuacja sukcesu sterowników PCD2 w nowej odsłonie. Sterowniki PCD2.5xxx są kompatybilne wymiarami i technologią ze sterownikami PCD2.1xx i PCD2.48x. Istniejące programy użytkownika mogą być bezpośrednio przenoszone i będą z powodzeniem pracowały w nowych jednostkach bazowych. Funkcjonalnie natomiast PCD2.5xxx oferują znacznie więcej, np. obsługę najnowszych protokołów komunikacyjnych firmy Saia-Burgess (S-Net), mają wbudowane porty USB i Ethernet oraz technologię Automation Server. Automation Serwer zapewnia wbudowane serwery WWW, STP i FTP, możliwość eksportu danych do plików CSV, obsługę skryptów CGI, pamięci Flash z systemem plików i kart SD. Umożliwia także integrację z systemami automatyki innych dostawców bez konieczności dodatkowych prac inżynierskich i ponoszenia kosztów związanych z rozszerzaniem możliwości komunikacyjnych. Jednostki bazowe PCD2.5xxx mają wbudowanych 6 dodatkowych wejść cyfrowych i 2 wyjścia cyfrowe. ożliwość ich konfigurowania jako wejść przerwań albo szybkiego licznika oraz wyjść jako wyjść z modulacją szerokości impulsu (PW) pozwala na ich wykorzystanie jako ekonomicznych rozwiązań do sterowania instalacjami przemysłowymi i maszynami. W sterownikach PCD2.5xxx znacznie ulepszone zostały sposób podłączania przewodów i etykietowania. oduły można wymieniać bez konieczności zdejmowania głównej pokrywy, a płyta główna pozostaje zabezpieczona. PCD2.5xxx można programować za pomocą pakietu Saia PG5 Controls Suite. Przemysłowa jakość wykonania oraz kompatybilność programowa ze wszystkimi pozostałymi rodzinami sterowników Saia PCD gwarantują długi cykl życia urządzeń oraz łatwą rozbudowę systemów automatyki także w przyszłości.

2 X8 X7 X6 X5 X9 S1 0 X1 PI PGU X2 X3 X4 2 PCD2.5xxx Dzięki płaskiej obudowie sterowniki PCD2.5xxx stanowią doskonałe rozwiązanie do zastosowania w szafach o ograniczonej ilości miejsca. Potężny procesor pozwala realizować złożone funkcje sterowania i regulacji rozległych i odpowiedzialnych instalacji z obsługą do 1023 lokalnych. PCD2.5xxx można rozbudowywać za pomocą dodatkowych modułów pamięci i komunikacyjnych, co umożliwia pracę np. w sieciach S-Net, odbus, on IP lub BACnet. Sterowniki mają także wbudowane interfejsy komunikacyjne takie jak USB, Ethernet, RS-485 oraz technologię Automation Server (serwery www i ftp, klient , system plików, CSV i inne). gniazda modułów PCD2.5xx0 8 gniazd modułów 0 7 I/O 0 I/O 1 I/O 2 I/O 3 magistrala SPI do podłączenia modułów komunikacyjnych i szybkich liczników (max. 4) magistrala dla modułów uziemienie modułów karty Flash USB Ethernet, switch 2-portowy (PCD2.5540) wejścia przerwań bateria litowa przełącznik run/stop wbudowane interfejsy i zasilanie 0 X6 O C X RUN HAT 24 VDC Battery WD Run Halt Error PCD7.F7500 Slot C X10 X1 X2 Slot A2 Slot A #2 Slot A1 Slot A #1 PCD gniazdo C dla modułów Profibus DP aster i CAN podłączenia do wbudowanych interfejsów podłączenia do rozbudowy gniazdo X3 dla modułów komunikacyjnych diody ED gniazdo X4 dla modułów komunikacyjnych gniazda modułów Więcej informacji o zasilaniu i uziemianiu znajduje się sekcji dotyczącej PCD3 w katalogu i rozdziale 1.2 anuala 26/856. Właściwości sterownika do 15 interfejsów komunikacyjnych (RS-232, RS-485 itp.) 8 gniazd, które można rozbudowywać za pomocą kaset rozszerzeń (PCD2.Cxxxx) do max. 64 gniazd (1023 lokalnych ) lokalne można rozszerzyć poprzez zdalne moduły RIO PCD3.T66x (Ethernet Ether-S-IO) lub PCD3.T760 (Profi-S-IO) PCD2.5xxx wbudowane interfejsy komunikacyjne Podłączenie Port Prędkość transmisji RS-232 (szeregowy) lub RS-485 (szeregowy) RS-485 (szeregowy) dowolny protokół lub Profi-S-Net/Profibus DP Slave wbudowany Automation Server 1B pamięci użytkownika pamięć danych, którą można rozszerzyć do 4 GB za pomocą modułów pamięci SD flash wbudowane 6 szybkich wejść przerwań/liczników kompatybilny ze wszystkimi kasetami i modułami PCD3. X2 (D-Sub) X5 (zacisk) X1 (D-Sub) X1 (D-Sub) ,2 kbit/s 115,2 kbit/s 115,2 kbit/s 1,5 bit/s Ethernet, 2-portowy switch (tylko w PCD2.5540) Ethernet 9 10/100 bit/s USB 1.1 (PGU) USB bit/s Wymiary ontaż S2 USB ETH1 X8 ETH2 X7 24 VDC X1 X2 39 Battery WD X6 Run X3 Halt S1 O Error 10 9 X5 C X X3 X4 I/O 7 I/O 6 I/O 5 I/O

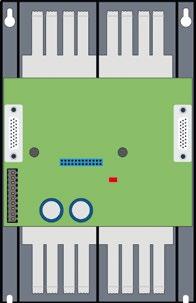

3 PCD2 3 Kasety rozszerzeń PCD2.Cxxxx W celu rozbudowania funkcjonalności sterownika PCD2.5xxx można podłączyć do niego do 7 kaset rozszerzeń PCD2.C1000 lub PCD2.C2000, co umożliwia obsługę do 64 modułów lub 1023 cyfrowych. Kaseta rozszerzeń ma przestrzeń do zabudowy 4/8 dowolnych modułów. Dodatkowo do kaset rozszerzeń PCD2.Cxxxx można podłączyć magistrale PCD3. PCD2.C2000 PCD2.C1000 Gniazda na 8 modułów 0 7 Gniazda na 4 moduły 0 3 I/O 0 I/O 1 I/O 2 I/O 3 I/O 0 I/O 1 magistrala dla modułów uziemienie modułów magistrala zasilanie I/O 7 I/O 6 I/O 5 I/O 4 I/O 3 I/O 2 Właściwości kaset rozszerzeń do 1023 lokalnych obsługa wielu różnych konfiguracji modułów szybki i prosty montaż możliwość podłączenia kaset rozszerzeń PCD3.Cxxx podłączenie zasilania dla każdej kasety rozszerzeń zabudowa obok siebie lub jedna pod drugą kabel połączeniowy PCD2.K106 łączówka PCD2.K010 lub kabel połączeniowy PCD3.K106 PCD3.K116 Do sterownika PCD2.5xxx można podłączyć do 7 kaset rozszerzeń dla modułów. W tym przypadku nie można użyć więcej niż 5 kabli połączeniowych. Do połączeń między dwiema kasetami rozszerzeń wymagane są kable PCD3.Kxxx. Wymiary PCD2.C2000 Wymiary PCD2.C IN 24 VDC Error OUT 208 IN 24 VDC Error OUT

4 4 PCD2 Dane techniczne i informacje zamówieniowe SNP Automation Server wbudowany w jednostkę bazową Przegląd danych technicznych Dane techniczne Wbudowane cyfrowe iczba obsługiwanych cyfrowych w jednostce bazowej 128 Gniazda dla modułów 8 iczba cyfrowych z użyciem 7 kaset rozszerzeń PCD2.C Gniazda modułów z użyciem 7 kaset rozszerzeń PCD2.C Szybkość przetwarzania [μs] Zegar czasu rzeczywistego (RTC) 6 we cyfrowych (24V, 4 x przerwania) 2 wy cyfrowe (2xPW, 24V 100mA) operacja bit 0,3 1,5 μs operacja słowo 0,9 μs Tak Wbudowane zasoby pamięci Pamięć główna (RA) dla programu i bloków-danych (DB)/TEXT Pamięć Flash (S-RIO, konfiguracja i backup) Pamięć użytkownika Flash z systemem plików Backup danych 1 B 2 B Nie 1 3 lat z baterią litową Wbudowane interfejsy komunikacyjne RS-232, RS-485 / PGU RS-485 Profibus DP slave, Profi-S-Net (S-IO, S-Bus) USB 1.1 (PGU) Ethernet, 2-portowy switch (tylko PCD2.5540) 115 kbit/s 1,5 bit/s 12 bit/s 10/100 bit/s (full duplex, autodetekcja/auto-crossing) Dane ogólne Zasilanie (zgodnie z normą EN/IEC ) Obciążenie przy 5 V / + V wewnętrzne Automation Server 24VDC 20/+25% max. z 5% tętnieniem ax. 140 / 80 Pamięć flash, system plików, serwery FTP i web, , SNP Informacje zamówieniowe PCD PCD Opis Sterownik PC z 1024 kb pamięci RA Sterownik PC z 1024 kb pamięci RA, port Ethernet Kasety rozszerzeń i kable połączeniowe Opis PCD2.C1000 Kaseta rozszerzeń dla 4 modułów PCD2.C2000 Kaseta rozszerzeń dla 8 modułów PCD2.K010 Łączówka PCD2.K106 Kabel połączeniowy. Długość 0,9 m (połączenie między PCD2.5xxx i PCD2.Cxxxx) PCD3.K106 Kabel połączeniowy. Długość 0,7 m (połączenie między dwoma kasetami rozszerzeń) PCD3.K116 Kabel połączeniowy. Długość 1,2 m (połączenie między dwoma kasetami rozszerzeń) Dodatkowe akcesoria jak pokrywy, łączówki i inne są opisane w katalogu

5 PCD2 5 oduły wejść/wyjść cyfrowych oduły cyfrowych wejść/wyjść są przystosowane do zabudowy w kasetach rozszerzeń oraz jednostkach bazowych sterowników PCD2 i PCD1. Oprócz szerokiej gamy wejść dla różnych napięć, wyjścia cyfrowe dostępne są w wersjach tranzystorowych i przekaźnikowych. oduły przed uszkodzeniem dodatkowo zabezpiecza izolacja. oduły wejść cyfrowych iczbe wejść Napięcie wejściowe PCD2.E110 PCD2.E111 PCD2.E112 PCD2.E116 PCD2.E160 PCD2.E161 PCD2.E165 PCD2.E we 16 we 16 we 16 we 7,5 15 VDC 3,5 7 VDC Zdolność wyłączania DC AC Filtr wejściowy ms 9 ms ms 8 ms ma 72 ma 72 ma 72 ma 5 V + V złącza 1) O O N N PCD2.E500 6 we VAC ms 1 ma --- PCD2.E610 PCD2.E611 PCD2.E613 PCD2.E VDC 3,5 7 VDC ms 9 ms --- oduły wyjść cyfrowych iczba wyjść Napięcie wejściowe PCD2.A200 PCD2.A210 PCD2.A220, przekaźnik. (styk zwierny), przekaźnik. (styk rozwierny, zabezpieczenie styków) 6 wy, przekaźnik. (styk zwierny, zabezpieczenie styków) A/50 VDC 2 A/50 VDC Zdolność wyłączania DC AC 2 A/250 VAC 2 A/250 VAC Filtr wejściowy V + V 15 ma 15 ma złącza 1) A/50 VDC 2 A/250 VAC PCD2.A250 8 wy, przekaźnik. (styk zwierny) A/50 VDC 2 A/48 VAC ma --- PCD2.A300 6 wy, tranzystor A/10 32 VDC PCD2.A400 8 wy, tranzystor ,5 A/5 32 VDC ma --- PCD2.A410 8 wy, tranzystor ,5 A/5 32 VDC PCD2.A wy, tranzystor. (zabezpieczenie 0,5 A/10 32 VDC 74 ma O przeciwzwarciowe) PCD2.A wy, tranzystor. (zabezpieczenie 0,5 A/10 32 VDC 74 ma N przeciwzwarciowe) oduły wejść/wyjść cyfrowych iczbe wejść Napięcie wejściowe PCD2.B100 PCD2.B160 2 we + 2 wy + 4 konfigurowalne we lub wy 16 (w grupach po 4 konfigurowalne we lub wy) Zdolność wyłączania DC AC Filtr wejściowy 5 V + V złącza 1) VDC 0,5 A/5 32 VDC 8 ms 25 ma 24 VDC 0,25 A/ VDC 8 ms lub 12 2 K oduły szybkich liczników (tylko do gniazd magistrali SPI) iczba wejść iczba we na licznik iczba wy na licznik Zakres zliczania Konfigurowalny filtr cyfrowy 5 V + V złącza 1) PCD2.H we + 1 konfigurowalne wy 1 CCO (24-bit) 10 khz 150 khz 5 4 ma 2 K PCD2.H we + 1 konfigurowalne wy 1 CCO (24 bit) 10 khz 150 khz 5 4 ma 2 K Wewnętrzny pobór prądu modułów z szyn zasilających +5V i +V nie może przekraczać maksymalnego poboru prądu dla PCD2.5xxx, PCD2.Cxxxx i PCD1.2xxx. Obciążalność sterowników i kaset rozszerzeń PCD2 Obciążalność PCD1.2xxx PCD2.5xxx PCD2.C1000 PCD2.C2000 1) Wewnętrzna szyna 5V ) Wewnętrzna szyna +V Wymogi elektryczne szyn wewnętrznych +5V i +V dla modułów są przeliczane w Device Configuratorze od wersji PG ) Łączówki są dostarczane razem z modułami I/O. Informacja o akcesoriach i częściach zamiennych znajduje się w katalogu na stronie 52. istwy zaciskowe nie są przedmiotem zamówienia, a ich opis znajduje się w katalogu

6 6 PCD2 oduły wejść/wyjść analogowych Duża różnorodność modułów analogowych umożliwia kompleksową realizację zadań sterowania i opomiarowania. Ich rozdzielczość wynosi od 8 do 16 bitów. Zliczane wartości mogą być przetwarzane w programach sterowników Saia PCD1 i PCD2. oduły wejść analogowych PCD2.W200 PCD2.W210 PCD2.W220 PCD2.W220Z02 PCD2.W220Z12 PCD2.W300 PCD2.W310 PCD2.W340 PCD2.W350 PCD2.W360 PCD2.W305 PCD2.W315 PCD2.W325 Suma kanałów Zakres sygnału Rozdzielczość 4 we + 4 we 7 we 7 we 7 we 0 2 (4 2) Pt 1000: 50 C 400 C/Ni 1000: 50 C +200 C dla czujników NTC 10 4 we: 0 10 V i 4 we: Pt 1000: 50 C 400 C/Ni 1000: 50 C +200 C 0 2 (4 2) /0 2 (4 2) Pt 1000: 50 C 400 C/Ni 1000: 50 C +200 C Pt 100: 50 C +600 C/Ni 100: 50 C +250 C Pt 1000: 50 C +150 C 0 2/4 2, z regulacją parametrów 10 V +10 V PCD2.W720 2 we oduł wagowy z 2 niezależnymi kanałami dla przetworników wagowych max. 6-przewodowych PCD2.W745 4 we oduł temperaturowy, podłączenie termopar typu J, K i czujników typu Pt/Ni 100/ V bus + V bus złącza 1) ma 5 ma 16 ma 16 ma 11 ma 5 ma 5 ma bitów bitów 20 P oduły wyjść analogowych PCD2.W400 PCD2.W410 PCD2.W600 PCD2.W610 PCD2.W605 PCD2.W615 PCD2.W625 Suma kanałów Zakres sygnału Rozdzielczość 6 wy 6 wy /0 2/4 2 / 10 V +10 V/0 2/ /4 2, z regulacją parametrów 10 V +10 V 8 bitów 8 bitów ma 1 ma ma 11 5 V bus + V bus złącza 1) ma oduły analogowych PCD2.W525 4 we + 2 wy Suma kanałów Zakres sygnału Rozdzielczość 0 10 V, 0(4) 2, Pt 1000, Pt 500 or Ni V or 0(4) 2 we: 14 bitów wy: 5 V bus + V bus złącza 1) 4 ontaż modułów w sterowniku Gniazda modułów zatrzask podłączenie do magistrali Różnice między złączami modułów K złącze 2 5-pinów 10-pinowe złącze śrubowe 14-pinowe złącze śrubowe N 20-pinowa łączówka samozaciskowa O 34-pinowa listwa zaciskowa P 14-pinowa łączówka R 17-pinowa łączówka Łączówki i listwy mogą być także zamawiane indywidualnie jako akcesoria.

7 PCD2 7 Interfejsy komunikacyjne Szerokie możliwości komunikacyjne sterowników PCD2.5xxx zapewniają interfejsy wbudowane oraz opcjonalne, które mogą być instalowane według indywidualnych potrzeb. Dzięki modułowej budowie sterownik można roszerzać modułami komunikacyjnymi obsługującymi większość protokołów komunikacyjnych popularnych w automatyce. W przypadku braku dedykowanego modułu komunikacja odbywa się za pośrednictwem zewnętrznego konwertera. Bloczki funkcyjne (F-Boxy) do obsługi protokołów komunikacyjnych w PCD2.5xxx komunikacja modemowa (GS/GPRS, modemy i radiomodemy) aplikacje dla terminali tekstowych PCD7.Dxxx (HI Editor) Serial S-Net (S-Bus) odbus JCI N2-Bus KNX /S-ode/EIB (z zewnętrznym konwerterem) DAI EnOcean (z zewnętrznym konwerterem) -Bus BACnet ref:psbchannel odbus Station En Bsy ConS Con PAdd Stn F-Boxy Saia dla odbusa C A2 A1 Gniazda na moduły interfejsów max. 4 PCD2.F2xxx nr gniazda PCD7.F150S PCD2.F2150 z PCD7.F150S PCD2.F2210 PCD2.F2150 oduły komunikacyjne do obsługi protokołów wbudowanych lub protokołów użytkownika Pobór pradu oduł Opis 5 V + V Gniazdo PCD7.F110S RS-422 z RTS/CTS lub RS-485 izolowany galwanicznie, z przełączaną terminacją linii A1 / A2 PCD7.F121S RS-232 z RTS/CTS, DTR/DSR, DCD 15 ma --- A1 / A2 PCD7.F150S RS-485 izolowany galwanicznie, z przełączaną terminacją linii A1 / A2 PCD2.F2100 RS-422 / RS-485 z opcjonalnym modułem PCD7.F1xxS I/O 0-3 PCD2.F2210 RS-232 z opcjonalnym modułem PCD7.F1xxS I/O 0-3 oduły komunikacyjne dedykowane Pobór pradu oduł Opis 5 V + V Gniazdo PCD7.F180S Belimo P-Bus, pozwala na podłączenie do 8 napędów 15 ma 15 ma A1 / A2 PCD2.F2150 BACnet S/TP I/O 0-3 PCD2.F2610 DAI I/O 0-3 PCD2.F2700 -Bus do 240 urządzeń 7 I/O 0-3 PCD2.F2710 -Bus do 20 urządzeń 7 I/O 0-3 PCD2.F2720 -Bus do 60 urządzeń 7 I/O 0-3 PCD2.F2730 -Bus do 120 urządzeń 7 I/O 0-3 PCD2.F2810 Belimo P-Bus z gniazdem na moduły PCD7.F1xxS 9 15 ma I/O 0-3 PCD7.F7500 Profibus-DP aster C PCD2.T814 odem analogowy 33.6 kbit/s (RS-232 i TT) I/O 4 + A1 PCD2.T851 odem cyfrowy ISDN-TA (RS-232 i TT) I/O 4 + A1 PCD2.F2810 Właściwości modułów komunikacyjnych PCD2.F2xxx: w każdym sterowniku PCD2.5xxx można zabudować 8 dodatkowych interfejsów komunikacyjnych (4 moduły PCD2.F2xxx, w gniazdach 0 3 jednostki bazowej). PCD2.5xxx wyposażone są w wysokowydajne procesory, zapewniające szybkie przetwarzanie danych oraz obsługę interfejsów komunikacyjnych. aby zapewnić maksymalne możliwości komunikacji warto zapoznać się z informacjami i przykładami aplikacji dostępnymi w anualu poświęconym sterownikom rodziny PCD2.5xxx 26/856.

8 8 PCD2 oduły pamięci Funkcjonalności sterowników PCD2.5xxx można rozszerzać za pomocą kart pamięci flash z systemem plików i backupem danych. Dodatkowo w ofercie znajdują się karty pamięci z firmwarem pozwalającym na pracę w sieciach BACnet lub ON IP. Więcej informacji o zarządzaniu i strukturze pamięci znajduje się w rozdziale 1.1 Saia PCD system description katalogu max. 4 PCD2.R6000 Właściwości: Wbudowana pamięć użytkownika: 1024 kb pamięci RA na program +DB/text 2 B pamięci flash (S-RIO, konfiguracja i backup) ożliwości rozbudowy: 2 gniazda (1 i 2) na karty pamięci w jednostce bazowej Dodatkowe karty SD mogą być zabudowane w gniazdach 0 3 z użyciem adapterów gniazda gniazda 1 i 2 PCD7.R55x04 PCD7.R56x PCD7.R58x Gniazda na moduły pamięci Pamięć flash z systemem plików, na program i backup danych Opis Gniazdo PCD7.R55004 Karta flash 4 B z systemem plików 1 i 2 PCD7.R560 Karta flash z BACnet 1 i 2 PCD7.R562 Karta flash 128 B z BACnet i systemem plików 1 i 2 PCD7.R580 Karta flash z on IP 1 i 2 PCD7.R582 Karta flash 128 B z on IP i systemem plików 1 i 2 PCD7.R55x04 PCD7.R56x Karty pamięci SD flash montowane w gniazdach Opis Gniazdo PCD2.R6000 oduł na karty pamięci SD flash (do 4 modułów montowanych w gniazdach jednostki bazowej) PCD7.R-SD512 Karta pamięci SD flash 512 B z systemem plików --- PCD7.R-SD1024 Karta pamięci SD flash 1024 B z systemem plików --- Bateria na backup Opis Bateria litowa (RENATA typ CR 2032) Właściwości modułów PCD7.R5xx: w jednym sterowniku można zabudować 1 moduł BACnet lub ON IP. Kontakt Producent Dystrybutor w Polsce / wsparcie techniczne Saia Burgess Controls AG Bahnhofstrasse 18 CH-3280 urten Szwajcaria T F www. support@ SABUR Sp. z o.o. ul. Puławska 303, Warszawa T F sabur@sabur.com.pl Informacje techniczne na stronie: Zastrzega się możliwość wprowadzenia zmian technicznych bez uprzedzenia. P+26/215/PCD2, P
