Regulator ECL Apex 20 z ECA82 (z Web terminalem do ECL Apex)

Wielkość: px
Rozpocząć pokaz od strony:

Download "Regulator ECL Apex 20 z ECA82 (z Web terminalem do ECL Apex)"

Transkrypt

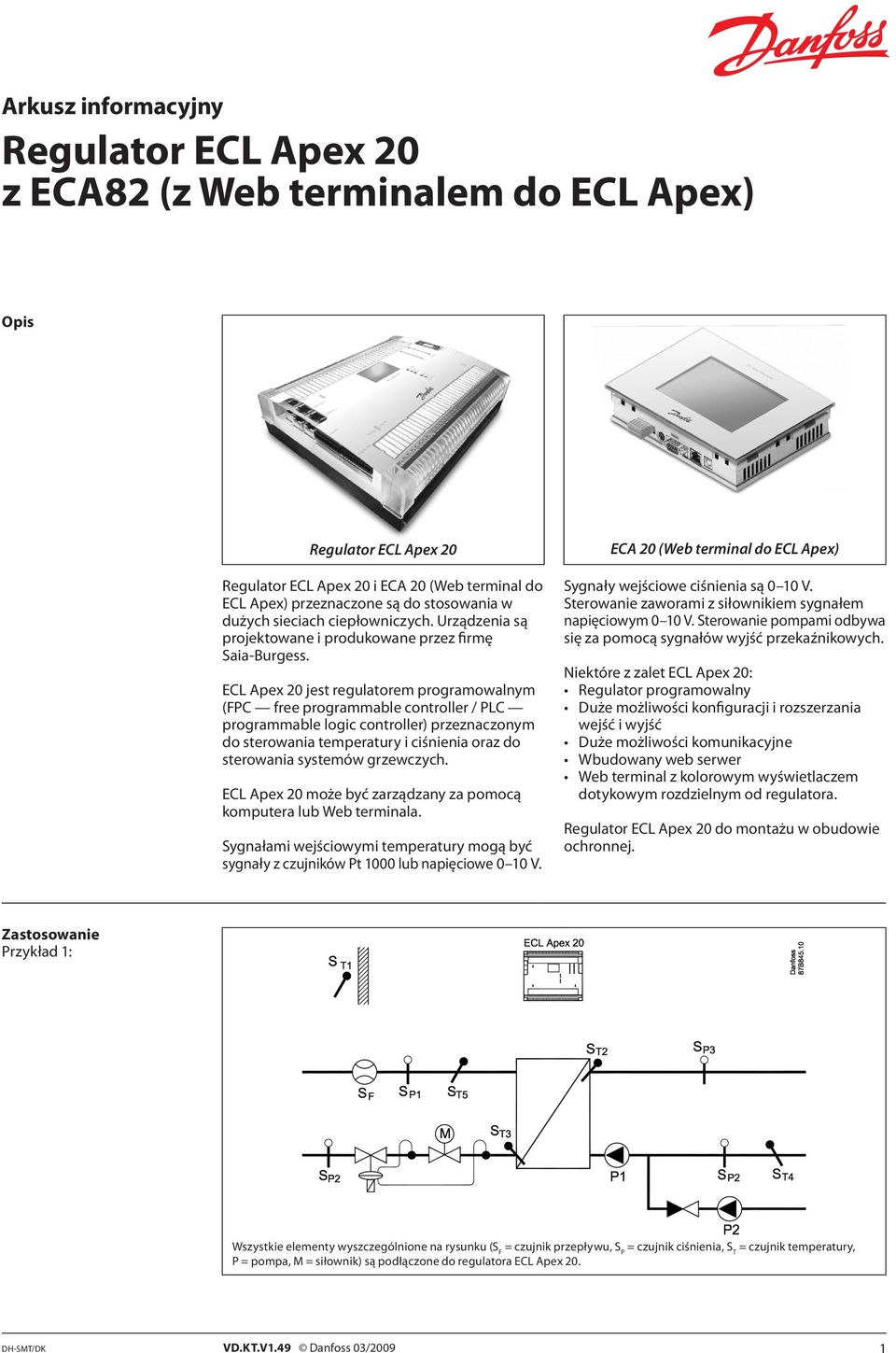

1 Regulator ECL Apex 20 z ECA82 (z Web terminalem do ECL Apex) Opis Regulator ECL Apex 20 Regulator ECL Apex 20 i ECA 20 (Web terminal do ECL Apex) przeznaczone są do stosowania w dużych sieciach ciepłowniczych. Urządzenia są projektowane i produkowane przez firmę Saia-Burgess. ECL Apex 20 jest regulatorem programowalnym (FPC free programmable controller / PLC programmable logic controller) przeznaczonym do sterowania temperatury i ciśnienia oraz do sterowania systemów grzewczych. ECL Apex 20 może być zarządzany za pomocą komputera lub Web terminala. Sygnałami wejściowymi temperatury mogą być sygnały z czujników Pt 1000 lub napięciowe 0 10 V. ECA 20 (Web terminal do ECL Apex) Sygnały wejściowe ciśnienia są 0 10 V. Sterowanie zaworami z siłownikiem sygnałem napięciowym 0 10 V. Sterowanie pompami odbywa się za pomocą sygnałów wyjść przekaźnikowych. Niektóre z zalet ECL Apex 20: Regulator programowalny Duże możliwości konfiguracji i rozszerzania wejść i wyjść Duże możliwości komunikacyjne Wbudowany web serwer Web terminal z kolorowym wyświetlaczem dotykowym rozdzielnym od regulatora. Regulator ECL Apex 20 do montażu w obudowie ochronnej. Zastosowanie Przykład 1: Wszystkie elementy wyszczególnione na rysunku (S F = czujnik przepływu, S P = czujnik ciśnienia, S T = czujnik temperatury, P = pompa, M = siłownik) są podłączone do regulatora ECL Apex 20. DH-SMT/DK VD.KT.V1.49 Danfoss 03/2009 1

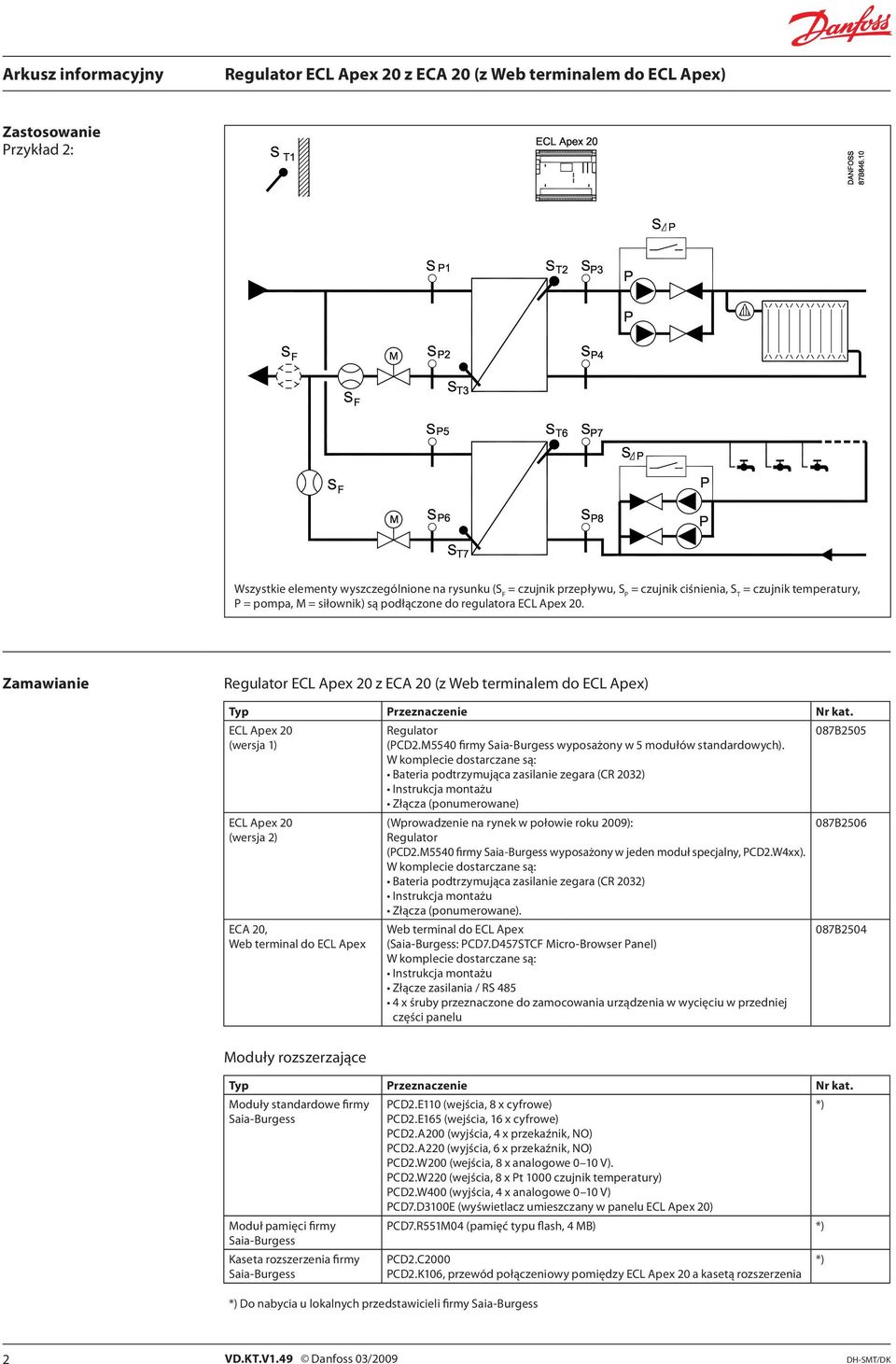

2 Zastosowanie Przykład 2: Wszystkie elementy wyszczególnione na rysunku (S F = czujnik przepływu, S P = czujnik ciśnienia, S T = czujnik temperatury, P = pompa, M = siłownik) są podłączone do regulatora ECL Apex 20. Zamawianie Typ Przeznaczenie Nr kat. ECL Apex 20 (wersja 1) Regulator (PCD2.M5540 firmy Saia-Burgess wyposażony w 5 modułów standardowych). W komplecie dostarczane są: Bateria podtrzymująca zasilanie zegara (CR 2032) Instrukcja montażu Złącza (ponumerowane) 087B2505 ECL Apex 20 (wersja 2) ECA 20, Web terminal do ECL Apex (Wprowadzenie na rynek w połowie roku 2009): Regulator (PCD2.M5540 firmy Saia-Burgess wyposażony w jeden moduł specjalny, PCD2.W4xx). W komplecie dostarczane są: Bateria podtrzymująca zasilanie zegara (CR 2032) Instrukcja montażu Złącza (ponumerowane). Web terminal do ECL Apex (Saia-Burgess: PCD7.D457STCF Micro-Browser Panel) W komplecie dostarczane są: Instrukcja montażu Złącze zasilania / RS x śruby przeznaczone do zamocowania urządzenia w wycięciu w przedniej części panelu 087B B2504 Moduły rozszerzające Typ Przeznaczenie Nr kat. Moduły standardowe firmy PCD2.E110 (wejścia, 8 x cyfrowe) Saia-Burgess PCD2.E165 (wejścia, 16 x cyfrowe) PCD2.A200 (wyjścia, 4 x przekaźnik, NO) PCD2.A220 (wyjścia, 6 x przekaźnik, NO) PCD2.W200 (wejścia, 8 x analogowe 0 10 V). PCD2.W220 (wejścia, 8 x Pt 1000 czujnik temperatury) PCD2.W400 (wyjścia, 4 x analogowe 0 10 V) PCD7.D3100E (wyświetlacz umieszczany w panelu ECL Apex 20) Moduł pamięci firmy Saia-Burgess PCD7.R551M04 (pamięć typu flash, 4 MB) Kaseta rozszerzenia firmy Saia-Burgess PCD2.C2000 PCD2.K106, przewód połączeniowy pomiędzy ECL Apex 20 a kasetą rozszerzenia Do nabycia u lokalnych przedstawicieli firmy Saia-Burgess 2 VD.KT.V1.49 Danfoss 03/2009 DH-SMT/DK

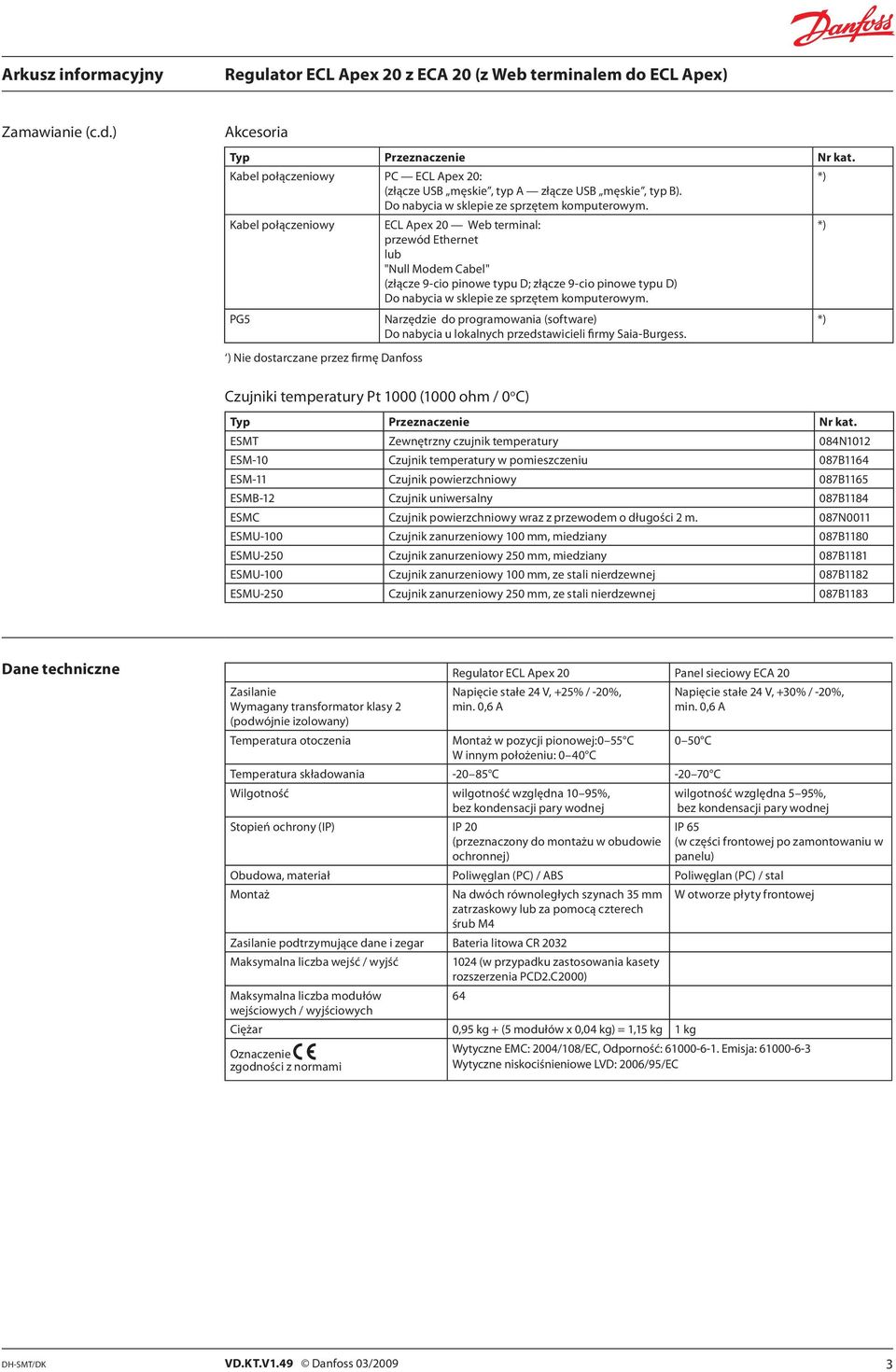

3 Zamawianie (c.d.) Akcesoria Typ Przeznaczenie Nr kat. Kabel połączeniowy PC ECL Apex 20: (złącze USB męskie, typ A złącze USB męskie, typ B). Do nabycia w sklepie ze sprzętem komputerowym. Kabel połączeniowy ECL Apex 20 Web terminal: przewód Ethernet lub "Null Modem Cabel" (złącze 9-cio pinowe typu D; złącze 9-cio pinowe typu D) Do nabycia w sklepie ze sprzętem komputerowym. PG5 Narzędzie do programowania (software) Do nabycia u lokalnych przedstawicieli firmy Saia-Burgess. ) Nie dostarczane przez firmę Danfoss Czujniki temperatury Pt 1000 (1000 ohm / 0 o C) Typ Przeznaczenie Nr kat. ESMT Zewnętrzny czujnik temperatury 084N1012 ESM-10 Czujnik temperatury w pomieszczeniu 087B1164 ESM-11 Czujnik powierzchniowy 087B1165 ESMB-12 Czujnik uniwersalny 087B1184 ESMC Czujnik powierzchniowy wraz z przewodem o długości 2 m. 087N0011 ESMU-100 Czujnik zanurzeniowy 100 mm, miedziany 087B1180 ESMU-250 Czujnik zanurzeniowy 250 mm, miedziany 087B1181 ESMU-100 Czujnik zanurzeniowy 100 mm, ze stali nierdzewnej 087B1182 ESMU-250 Czujnik zanurzeniowy 250 mm, ze stali nierdzewnej 087B1183 Dane techniczne Regulator ECL Apex 20 Panel sieciowy ECA 20 Zasilanie Wymagany transformator klasy 2 (podwójnie izolowany) Temperatura otoczenia Napięcie stałe 24 V, +25% / -20%, min. 0,6 A Montaż w pozycji pionowej:0 55 C W innym położeniu: 0 40 C Napięcie stałe 24 V, +30% / -20%, min. 0,6 A 0 50 C Temperatura składowania C C Wilgotność wilgotność względna 10 95%, bez kondensacji pary wodnej Stopień ochrony (IP) IP 20 (przeznaczony do montażu w obudowie ochronnej) wilgotność względna 5 95%, bez kondensacji pary wodnej IP 65 (w części frontowej po zamontowaniu w panelu) Obudowa, materiał Poliwęglan (PC) / ABS Poliwęglan (PC) / stal Montaż Na dwóch równoległych szynach 35 mm W otworze płyty frontowej zatrzaskowy lub za pomocą czterech śrub M4 Zasilanie podtrzymujące dane i zegar Bateria litowa CR 2032 Maksymalna liczba wejść / wyjść 1024 (w przypadku zastosowania kasety rozszerzenia PCD2.C2000) Maksymalna liczba modułów 64 wejściowych / wyjściowych Ciężar 0,95 kg + (5 modułów x 0,04 kg) = 1,15 kg 1 kg Oznaczenie zgodności z normami Wytyczne EMC: 2004/108/EC, Odporność: Emisja: Wytyczne niskociśnieniowe LVD: 2006/95/EC DH-SMT/DK VD.KT.V1.49 Danfoss 03/2009 3

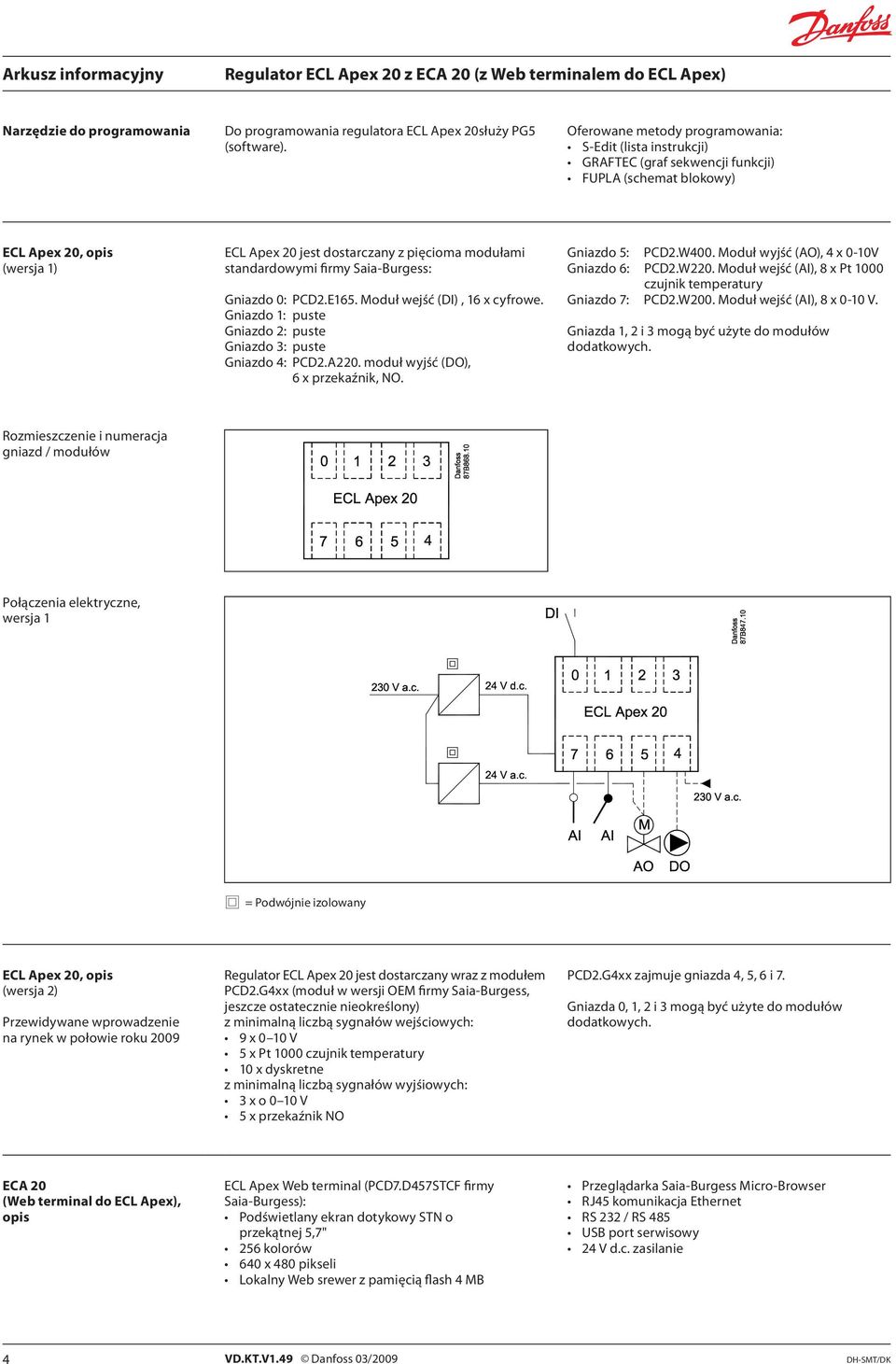

4 Narzędzie do programowania Do programowania regulatora ECL Apex 20służy PG5 (software). Oferowane metody programowania: S-Edit (lista instrukcji) GRAFTEC (graf sekwencji funkcji) FUPLA (schemat blokowy) ECL Apex 20, opis (wersja 1) ECL Apex 20 jest dostarczany z pięcioma modułami standardowymi firmy Saia-Burgess: Gniazdo 0: PCD2.E165. Moduł wejść (DI), 16 x cyfrowe. Gniazdo 1: puste Gniazdo 2: puste Gniazdo 3: puste Gniazdo 4: PCD2.A220. moduł wyjść (DO), 6 x przekaźnik, NO. Gniazdo 5: PCD2.W400. Moduł wyjść (AO), 4 x 0-10V Gniazdo 6: PCD2.W220. Moduł wejść (AI), 8 x Pt 1000 czujnik temperatury Gniazdo 7: PCD2.W200. Moduł wejść (AI), 8 x 0-10 V. Gniazda 1, 2 i 3 mogą być użyte do modułów dodatkowych. Rozmieszczenie i numeracja gniazd / modułów Połączenia elektryczne, wersja 1 = Podwójnie izolowany ECL Apex 20, opis (wersja 2) Przewidywane wprowadzenie na rynek w połowie roku 2009 Regulator ECL Apex 20 jest dostarczany wraz z modułem PCD2.G4xx (moduł w wersji OEM firmy Saia-Burgess, jeszcze ostatecznie nieokreślony) z minimalną liczbą sygnałów wejściowych: 9 x 0 10 V 5 x Pt 1000 czujnik temperatury 10 x dyskretne z minimalną liczbą sygnałów wyjśiowych: 3 x o 0 10 V 5 x przekaźnik NO PCD2.G4xx zajmuje gniazda 4, 5, 6 i 7. Gniazda 0, 1, 2 i 3 mogą być użyte do modułów dodatkowych. ECA 20 (Web terminal do ECL Apex), opis ECL Apex Web terminal (PCD7.D457STCF firmy Saia-Burgess): Podświetlany ekran dotykowy STN o przekątnej 5,7" 256 kolorów 640 x 480 pikseli Lokalny Web srewer z pamięcią flash 4 MB Przeglądarka Saia-Burgess Micro-Browser RJ45 komunikacja Ethernet RS 232 / RS 485 USB port serwisowy 24 V d.c. zasilanie 4 VD.KT.V1.49 Danfoss 03/2009 DH-SMT/DK

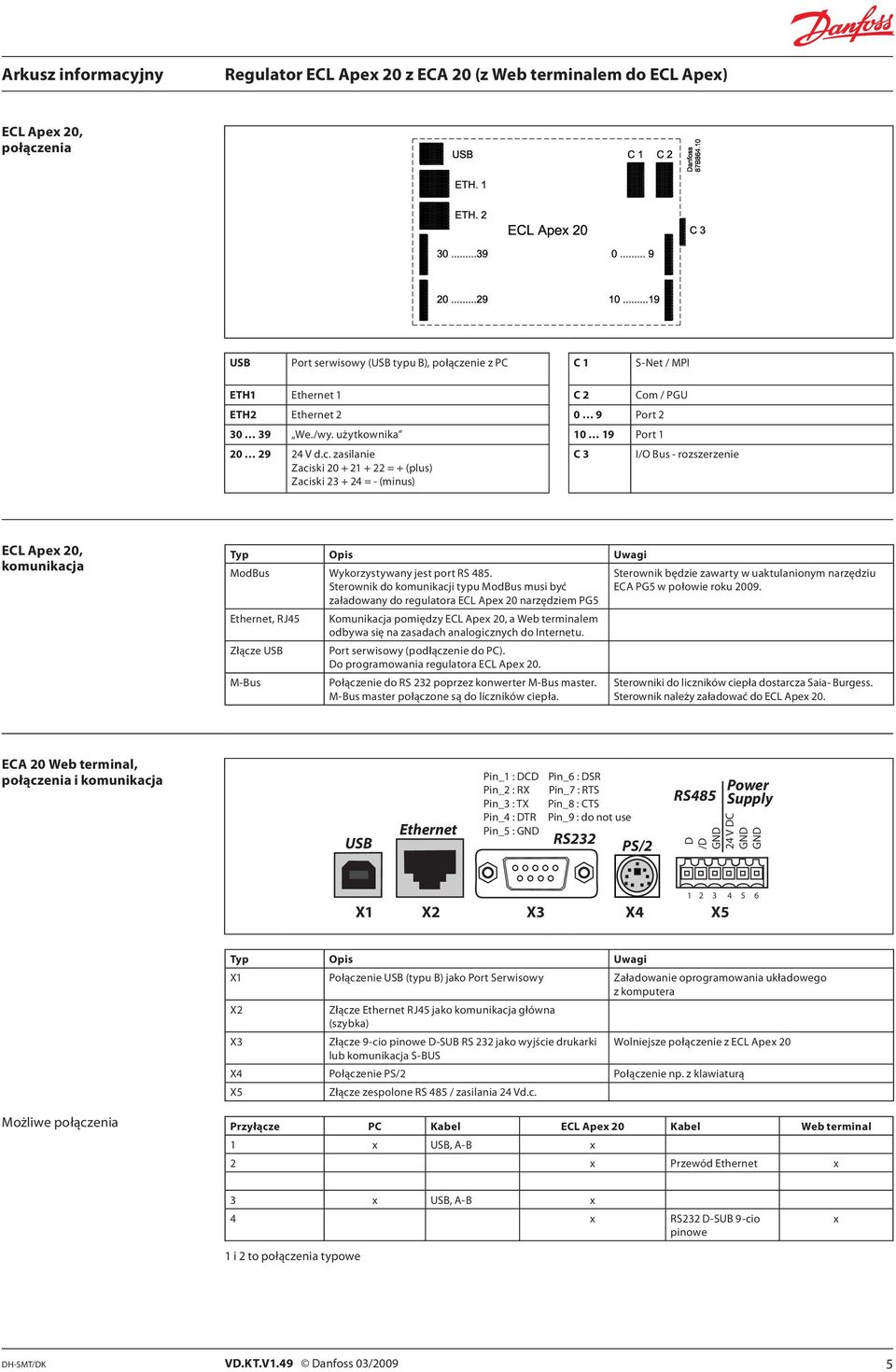

5 ECL Apex 20, połączenia USB Port serwisowy (USB typu B), połączenie z PC C 1 S-Net / MPI ETH1 Ethernet 1 C 2 Com / PGU ETH2 Ethernet Port We./wy. użytkownika Port V d.c. zasilanie = + (plus) = - (minus) C 3 I/O Bus - rozszerzenie ECL Apex 20, komunikacja Typ Opis Uwagi ModBus Wykorzystywany jest port RS 485. Sterownik do komunikacji typu ModBus musi być załadowany do regulatora ECL Apex 20 narzędziem PG5 Ethernet, RJ45 Komunikacja pomiędzy ECL Apex 20, a Web terminalem odbywa się na zasadach analogicznych do Internetu. Złącze USB Port serwisowy (podłączenie do PC). Do programowania regulatora ECL Apex 20. M-Bus Połączenie do RS 232 poprzez konwerter M-Bus master. M-Bus master połączone są do liczników ciepła. Sterownik będzie zawarty w uaktulanionym narzędziu ECA PG5 w połowie roku Sterowniki do liczników ciepła dostarcza Saia- Burgess. Sterownik należy załadować do ECL Apex 20. ECA 20 Web terminal, połączenia i komunikacja USB Ethernet Pin_1 : DCD Pin_2 : RX Pin_3 : TX Pin_4 : DTR Pin_5 : GND Pin_6 : DSR Pin_7 : RTS Pin_8 : CTS Pin_9 : do not use RS232 PS/2 RS485 Power Supply D /D GND 24 V DC GND GND X1 X2 X3 X4 X5 Typ Opis Uwagi X1 Połączenie USB (typu B) jako Port Serwisowy Załadowanie oprogramowania układowego z komputera X2 Złącze Ethernet RJ45 jako komunikacja główna (szybka) X3 Złącze 9-cio pinowe D-SUB RS 232 jako wyjście drukarki Wolniejsze połączenie z ECL Apex 20 lub komunikacja S-BUS X4 Połączenie PS/2 Połączenie np. z klawiaturą X5 Złącze zespolone RS 485 / zasilania 24 Vd.c. Możliwe połączenia Przyłącze PC Kabel ECL Apex 20 Kabel Web terminal 1 x USB, A-B x 2 x Przewód Ethernet x 3 x USB, A-B x 4 x RS232 D-SUB 9-cio pinowe x 1 i 2 to połączenia typowe DH-SMT/DK VD.KT.V1.49 Danfoss 03/2009 5

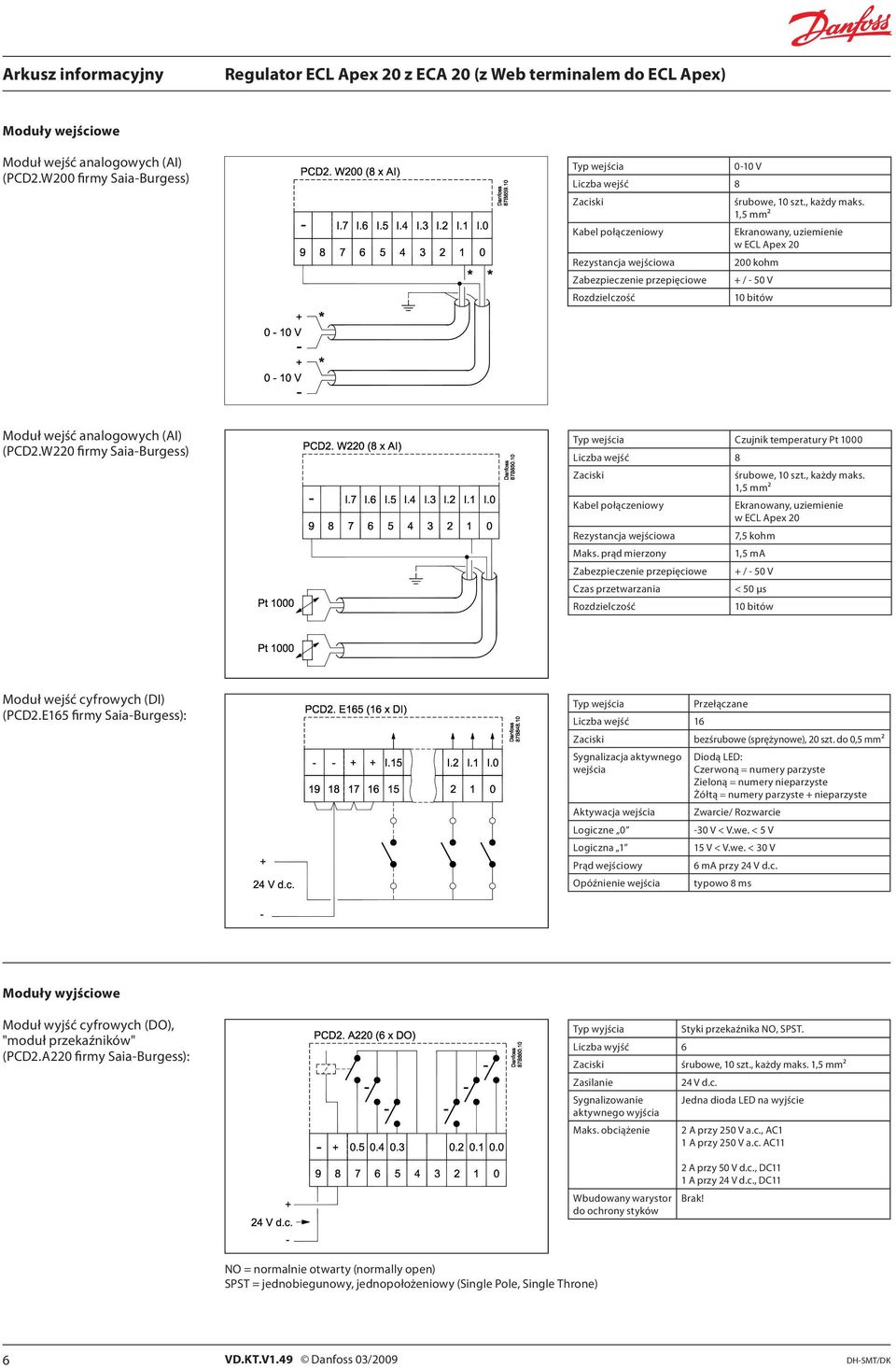

6 Moduły wejściowe Moduł wejść analogowych (AI) (PCD2.W200 firmy Saia-Burgess) Typ wejścia Liczba wejść 8 Kabel połączeniowy Rezystancja wejściowa Zabezpieczenie przepięciowe Rozdzielczość 0-10 V śrubowe, 10 szt., każdy maks. 1,5 mm² Ekranowany, uziemienie w ECL Apex kohm + / - 50 V 10 bitów Moduł wejść analogowych (AI) (PCD2.W220 firmy Saia-Burgess) Typ wejścia Czujnik temperatury Pt 1000 Liczba wejść 8 Kabel połączeniowy Rezystancja wejściowa Maks. prąd mierzony Zabezpieczenie przepięciowe Czas przetwarzania Rozdzielczość śrubowe, 10 szt., każdy maks. 1,5 mm² Ekranowany, uziemienie w ECL Apex 20 7,5 kohm 1,5 ma + / - 50 V < 50 μs 10 bitów Moduł wejść cyfrowych (DI) (PCD2.E165 firmy Saia-Burgess): Typ wejścia Liczba wejść 16 Sygnalizacja aktywnego wejścia Aktywacja wejścia Logiczne 0 Logiczna 1 Prąd wejściowy Opóźnienie wejścia Przełączane bezśrubowe (sprężynowe), 20 szt. do 0,5 mm² Diodą LED: Czerwoną = numery parzyste Zieloną = numery nieparzyste Żółtą = numery parzyste + nieparzyste Zwarcie/ Rozwarcie -30 V < V.we. < 5 V 15 V < V.we. < 30 V 6 ma przy 24 V d.c. typowo 8 ms Moduły wyjściowe Moduł wyjść cyfrowych (DO), "moduł przekaźników" (PCD2.A220 firmy Saia-Burgess): Typ wyjścia Liczba wyjść 6 Zasilanie Sygnalizowanie aktywnego wyjścia Maks. obciążenie Styki przekaźnika NO, SPST. śrubowe, 10 szt., każdy maks. 1,5 mm² 24 V d.c. Jedna dioda LED na wyjście 2 A przy 250 V a.c., AC1 1 A przy 250 V a.c. AC11 2 A przy 50 V d.c., DC11 1 A przy 24 V d.c., DC11 Wbudowany warystor Brak! do ochrony styków NO = normalnie otwarty (normally open) SPST = jednobiegunowy, jednopołożeniowy (Single Pole, Single Throne) 6 VD.KT.V1.49 Danfoss 03/2009 DH-SMT/DK

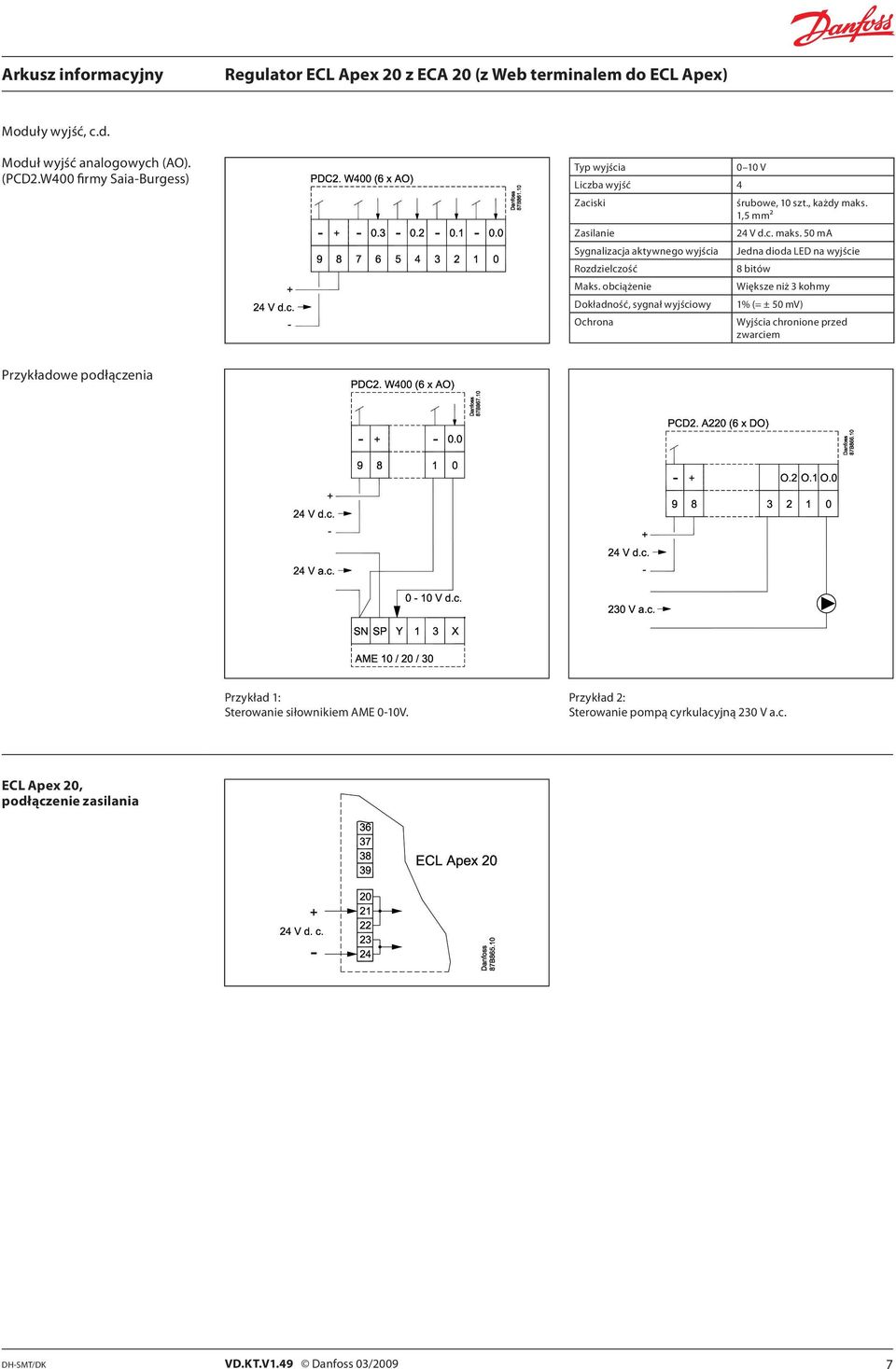

7 Moduły wyjść, c.d. Moduł wyjść analogowych (AO). (PCD2.W400 firmy Saia-Burgess) Typ wyjścia Liczba wyjść 4 Zasilanie Sygnalizacja aktywnego wyjścia Rozdzielczość Maks. obciążenie Dokładność, sygnał wyjściowy Ochrona 0 10 V śrubowe, 10 szt., każdy maks. 1,5 mm² 24 V d.c. maks. 50 ma Jedna dioda LED na wyjście 8 bitów Większe niż 3 kohmy 1% (= ± 50 mv) Wyjścia chronione przed zwarciem Przykładowe podłączenia Przykład 1: Sterowanie siłownikiem AME 0-10V. Przykład 2: Sterowanie pompą cyrkulacyjną 230 V a.c. ECL Apex 20, podłączenie zasilania DH-SMT/DK VD.KT.V1.49 Danfoss 03/2009 7

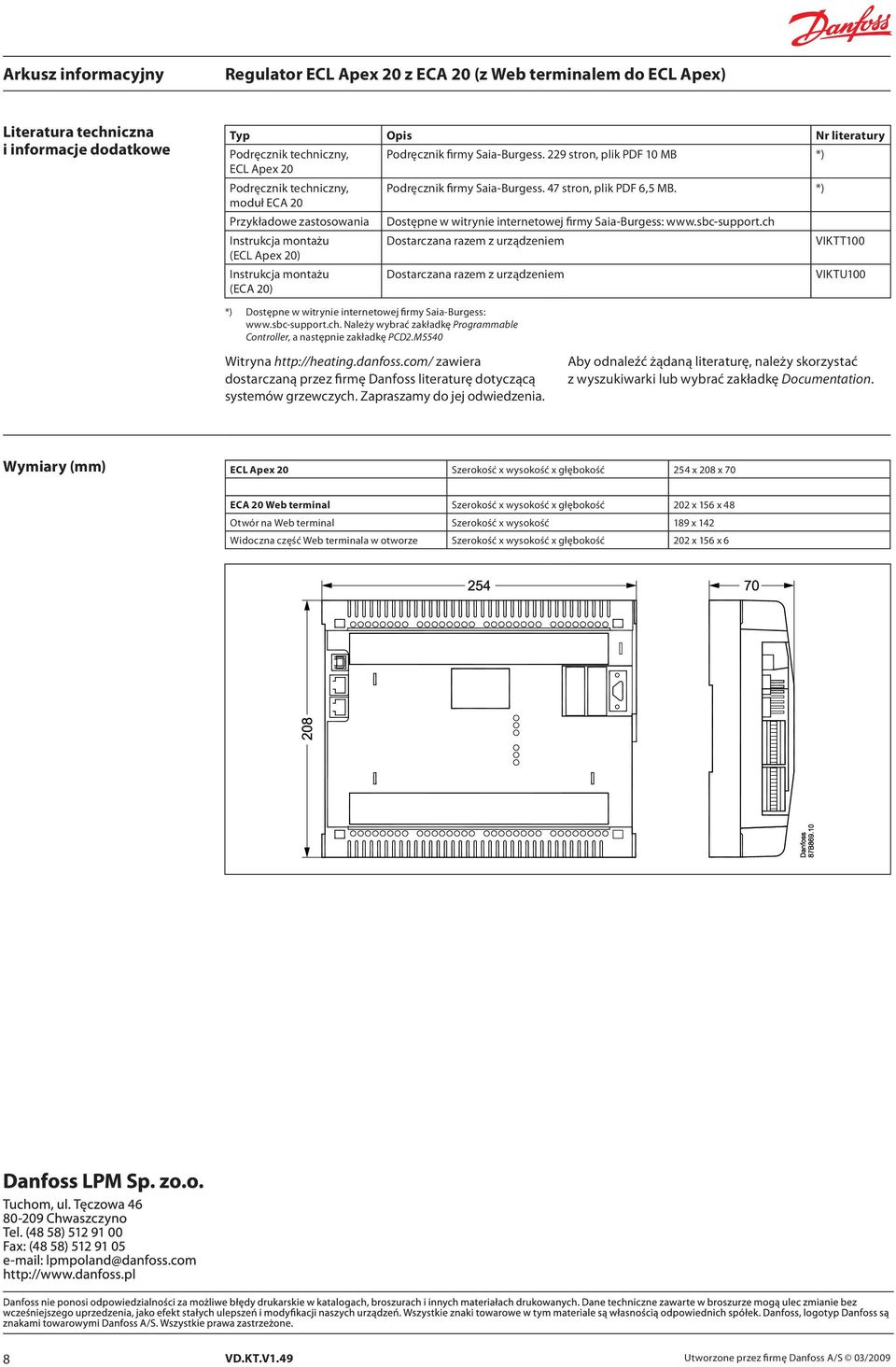

8 Literatura techniczna i informacje dodatkowe Typ Opis Nr literatury Podręcznik techniczny, Podręcznik firmy Saia-Burgess. 229 stron, plik PDF 10 MB ECL Apex 20 Podręcznik techniczny, Podręcznik firmy Saia-Burgess. 47 stron, plik PDF 6,5 MB. moduł ECA 20 Przykładowe zastosowania Dostępne w witrynie internetowej firmy Saia-Burgess: Instrukcja montażu Dostarczana razem z urządzeniem VIKTT100 (ECL Apex 20) Instrukcja montażu (ECA 20) Dostarczana razem z urządzeniem VIKTU100 Dostępne w witrynie internetowej firmy Saia-Burgess: Należy wybrać zakładkę Programmable Controller, a następnie zakładkę PCD2.M5540 Witryna zawiera dostarczaną przez firmę Danfoss literaturę dotyczącą systemów grzewczych. Zapraszamy do jej odwiedzenia. Aby odnaleźć żądaną literaturę, należy skorzystać z wyszukiwarki lub wybrać zakładkę Documentation. Wymiary (mm) ECL Apex 20 Szerokość x wysokość x głębokość 254 x 208 x 70 ECA 20 Web terminal Szerokość x wysokość x głębokość 202 x 156 x 48 Otwór na Web terminal Szerokość x wysokość 189 x 142 Widoczna część Web terminala w otworze Szerokość x wysokość x głębokość 202 x 156 x 6 8 VD.KT.V1.49 Utworzone przez firmę Danfoss A/S 03/2009
