1 Dane techniczne CO0 O0 CO1 O1 L DB- /DA+ S D DI0 DO0 UO0 AI0 A Analizator parametrów sieci E-Line VAC RS-485 RL0 1 DI DO RT Pwr Com Err 80% 50% 20% Tot: 48751kWh P: 2016kW PF total: 0.99 Load: Saia PCD1 I 1 I 2 I 3 I Analizator parametrów sieci pozwala na pełen monitoring jakości zasilania. Urządzenie charakteryzuje przemysłowa jakość wykonania i kompaktowa konstrukcja serii E-Line umożliwiająca montaż na szynie DI, w niewielkich przestrzeniach standardowych szafek elektrycznych. Szeroki zakres mierzonych parametrów pozwala na analizę parametrów zasilania i wszelkiego typu nieprawidłowości. Dane pomiarowe są zapisywane w pamięci cyklicznie bądź zdarzeniowo, a dodatkowo analizator generuje automatycznie powiadomienie, jeśli mierzona wartość przekracza określone progi. Zintegrowany interfejs RS-485 S-Bus/Modbus umożliwia komunikację ze sterownikami Saia PCD lub innymi urządzeniami nadrzędnymi. Biblioteka bloków funkcyjnych F-Box z gotowymi szablonami ułatwia i przyspiesza prace inżynierskie. Właściwości Dokładność pomiaru jakości zasilania 0,5 % Pomiar 3 faz i przewodu neutralnego Wejścia prądowe do podłączenia transformatora Zapisywanie danych w wewnętrznej pamięci (cyklicznie/zdarzeniowo) Wyświetlacz LCD 1,9" Galwanicznie izolowane wejścia pomiarowe Wejście temperaturowe (Pt1000 / i1000) Galwanicznie izolowany interfejs RS-485 S-Bus / Modbus (przełączalny) Montaż na szynie DI (szer. 6 modułów, 105 mm) Dane techniczne Rozmiary i montaż Zasilanie apięcie zasilania VAC, +15 % 20 %, 50/60 Hz X0 CO0 O0 CO1 O1 L X8 Izolacja galwaniczna 4,000 VAC między zasilaniem, RS-485, płytą główną i wejściami pomiarowymi Pobór mocy Typowo: 1.5 W Maks.: 6 W Interfejsy Interfejsy Protokół Konfiguracja Adresowanie Terminator RS-485 z izolacją galwaniczną Prędkość transmisji: 4,800, 9,600, 19,200, 38,400, 57,600,115,200 bps S-Bus lub Modbus: wybierany za pomocą przycisków i LCD Tryb Modbus: wybierany za pomocą przycisków i LCD Zakres: S-Bus: Modbus: Wybór na ekranie LCD Ustawienie fabryczne: 1 Zintegrowany, aktywacja za pomocą wyświetlacza i interfejsu DB- /DA+ RL0 1 DI DO RT Pwr Com Err I 1 S X1 X3 80% 50% 20% I 2 D DI0 I 3 X5 DO0 UO0 X7 AI0 Tot: 48751kWh P: 2016kW PF total: 0.99 Load: I A Saia PCD1 X a szynie 35 mm (zgodnie z DI E TH 35) 110 Dane ogólne Temperatura otoczenia Praca: 25 C C Przechowywanie: 30 C C Obudowa szerokości 6 modułów (105 mm) Zgodnie ze standardem szafek elektrycznych (DI 43880, rozmiar 2 55 mm)

2 Pomiary Mierzone wartości apięcie wartość RMS (,, ) Prąd wartość RMS (,,, ) Moc Energia Jakość mocy zasilania Wskazanie asymetrii Częstotliwość Moc czynna, bierna i pozorna (,,, Σ ) Maksymalne i średnie wartości dla interwału czasowego Energia czynna, bierna i pozorna (,,, Σ ) Harmoniczne do 40-tego rzędu w napięciu i prądzie Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia w % (,, ) Współczynnik zniekształceń TDD dla prądu w % (,, ) Zapady napięcia i prądu, prądy udarowe, wykrywanie szczytów (wartości progu ustawiane indywidualnie) Współczynnik mocy [,,, Σ ] Wykrywanie kolejności faz Kąty fazowe (U-U, U-U, U-U) Częstotliwość zasilania Wejścia napięciowe Liczba 4 (,,, ) apięcie znamionowe 110 lub 230 VAC pomiędzy,, i apięcie wejściowe L-: VAC L-L: VAC Rozdzielczość Częstotliwość Częstotliwość próbkowania Wykrywanie szczytów Impedancja wejścia 0.1 V Hz 8 khz >125 μs 2 MΩ na wejście VAC Wejścia prądowe Liczba Prąd wejściowy Zakres prądu Przekładnia Częstotliwość próbkowania Wykrywanie szczytów Impedancja wejścia 8 (2 na fazę i przewód neutralny) 1 A / 5 A (przełączalny) Maks. 6 A Regulacja co 1 dla każdej fazy, 5 A: 5:5 1500:5 1 A: 1:1 1500:1 8 khz >125 μs 15 mω VAC Dokładność pomiaru Aktywna energia i moc zgodnie z IEC Wartość prądu Współczynnik mocy Tolerancja, klasa 0,5 1 % In I < 5 % In 1 ± 1 % 5 % In I < Imax 1 ± 0,5 % 2 % In I < 10 % In 0,5 indukcyjny 0,8 pojemnościowy 10 % In I < Imax 0,5 indukcyjny 0,8 pojemnościowy ± 1 % ± 0,6 % Bierna energia i moc zgodnie z IEC Wartość prądu sin phi indukcyjny/pojemnościowy Tolerancja, klasa 1 2 % In I < 5 % In 1 ± 1,25 % 5 % In I < Imax 1 ± 1 % 5 % In I < 10 % In 0,5 ± 1,25 % 10 % In I < Imax 0,5 ± 1 % 10 % In I < Imax 0,25 ± 1,25 % 2 Dane techniczne Analizator parametrów sieci

3 Pozorna energia i moc zgodnie z IEC Wartość prądu Tolerancja, klasa 0,5 2 % In I < 5 % In ± 1 % 5 % In I < Imax ± 0,5 % apięcie i prąd zgodnie z IEC Wartość Tolerancja, klasa 0,5 20 % Vn V < Vmax ± 0,5 % 10 % In I < Imax ± 0,5 % Harmoniczne i THD Wartość Tolerancja, klasa 0,5 Harmoniczne napięcia ± 5 % Harmoniczne prądu ± 5 % THD (0 % - 20 %) ± 0,6 TDD (0 % %) ± 0,6 Konfiguracja wejść/wyjść Wejścia cyfrowe Liczba 1 apięcie wejściowe 5-30 VDC Przełącznik stanu iski: VDC, Wysoki: 1,4-30 VDC Prąd wejściowy Typowo 2 ma Wyjścia cyfrowe Liczba 1 apięcie odniesienia U_DO 5-30 VDC apięcie wyjściowe U_DO VDC Prąd wyjściowy Maks. 500 ma Ochrona ie Wyjścia przekaźnikowe Liczba apięcie przełączania Prąd przełączania Zabezpieczenie styku 2 normalnie otwarte 250 VAC/24 VDC 5 A/1,5 A, 250 VAC (AC15)/1 A, 24 VDC (DC13) zgodnie z IEC ie VAC Wejścia analogowe/pomiar temperatury Liczba we zewnętrznych 1 Liczba czujników (we temperaturowe) 1 Tak Zakres sygnału i mierzone wartości Wybierany za pomocą przycisków Wewnętrzny: 40 C C Zewnętrzny Pt1000: 50 C C Zewnętrzny i1000: 30 C C Współczynnik temperaturowy Zewnętrzny Pt1000: 3850 ppm/k Zewnętrzny i1000: 6180 ppm/k (typ standardowy) Dokładność pomiaru Wewnętrzny: ± 5 C Zewnętrzny: 25 C C ± 1 C 50 C C ± 2 C Standardy/ormy Standard produktowy dla analizatorów sieci Pomiar jakości energii w systemach zasilania Zgodnie z IEC , IEC Odporność na przepięcia Główny obwód: 2 kv; bezpośrednio Zgodnie z IEC Interfejsy: 1 kv; Odporność na udary Zasilanie: 2 kv; 1.2/50 us Zgodnie z IEC Pomiar wejść napięciowych: 2 kv; 1.2/50 us Pomiar wejść prądowych: 2 kv; 1.2/50 us Interfejsy: 1 kv; 1.2/50 us ESD Dotykowe: 4 kv Zgodnie z IEC Powietrzne: 8 kv Analizator parametrów sieci Dane techniczne 3

4 Zaciski Zaciski wtykowe są umieszczone w górnym rzędzie listwy. Dopuszczalny przekrój przewodu wynosi 1,5 mm 2 (z użyciem końcówek przewodów 1 mm 2 ). Okablowanie magistrali Zaciski DB- / DBA+ są przeznaczone do komunikacji pomiędzy modułami. Odłączenie listwy zaciskowej od modułu nie zakłóca działania komunikacji. Zaciski śrubowe są umieszczone w dolnym rzędzie listwy. Maksymalny przekrój przewodu to 2,5 mm 2. Magistrala komunikacyjna może być terminowana z wykorzystaniem wbudowanych terminatorów, za pośrednictwem przycisków, F-Boxów i interfejsu. Zasilanie Urządzenie ma osobne zasilanie do podłączenia napięcia pomocniczego VAC 50/60 Hz. Do okablowana magistrali komunikacyjnej zaleca się stosowanie krosowanego przewodu dwużyłowego o przekroju 0,75 mm 2. Maksymalny przekrój przewodu wynosi 1,5 mm 2. Przegląd wejść/wyjść Schemat połączeń Wyjścia przekaźnikowe (normalnie otwarte) CO 250 VAC / 30 VDC O max. 4 A Cyfrowe wejścia/wyjścia Wejście cyfrowe DI D VDC Wyjście cyfrowe VDC - U_DO Dout DGD apięcie referencyjne apięcie wyjściowe Wyjście analogowe / Pt1000/i1000 AI AGD Pt1000/i1000 GD Uziemienie DGD D Uziemienie dla sygnałów cyfrowych AGD A Uziemienie dla sygnałów analogowych SGD S Uziemienie sygnału a, b,.. indeks alfanumeryczny 4 Dane techniczne Analizator parametrów sieci

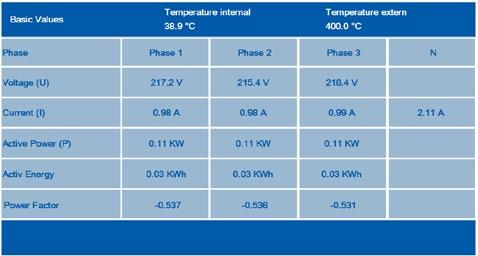

5 Programowanie/parametryzacja Bloki F-Box Analizatory są adresowane i programowane za pomocą pakietu Saia PG5 i bloków funkcyjnych F-Box Fupla. Dostępne są bloki F-Box do konfiguracji urządzenia i komunikacji. F-Boxy umożliwiają bezpośrednie tworzenie symboli, jak również podłączenie do makr webowych. Biblioteka Fupla Saia PG5 E-Line Podstawowe wartości Energia czynna/bierna apięcie, prąd Energia pozorna Współczynnik mocy, THD f f PQA-Meas Konfiguracja Bloki F-Box do konfiguracji urządzenia i magistrali komunikacyjnej PQA-Config Dodatkowe wartości Stany wejść/wyjść Wiadomości o błędach f f PQA-Status Wartości zdarzeń Wykrywanie szczytów Monitorowanie limitów PQA-Event Pomiar harmonicznych Harmoniczne na fazę Prąd i napięcie PQA-Harm. Analizator sieci może być adresowany z użyciem standardowego protokołu S-Bus. Zalecane jest jednak wykorzystanie dedykowanych bloków F-Box z biblioteki E-Line, która do komunikacji wykorzystuje zoptymalizowaną wersję protokołu S-Bus, przez co wymiana danych realizowana jest ok. 4-krotnie szybciej. Stosowanie dwóch opcji w tym samym czasie spowalnia wymianę danych. Makra i szablony webowe Gotowe szablony Web-Editora służą do wizualizacji, wyświetlając mierzone wartości i inne informacje dostarczane przez analizator. Przykład 1: Wyświetlanie podstawowych wartości jak napięcie i prąd Przykład 2: Wyświetlanie mocy biernej i pozornej Przykład 3: Wyświetlanie harmonicznych I lub U z faz 1-3 Przykład 4: Wyświetlanie zdarzeń takich jak THD, TDD, SAG Analizator parametrów sieci Dane techniczne 5

6 Możliwe schematy połączeń Topologia gwiazdy z 4 przewodami Topologia trójkąta z 4 przewodami Topologia trójkąta z 3 przewodami Trójfazowy system z wykorzystaniem przewodu neutralnego, w topologii gwiazdy, 230/400 VAC. Pomiar z przewodu neutralnego jest opcjonalny. Trójfazowy, 4-przewodowy system w topologii trójkąta. Przewód neutralny jest podłączany jako napięcie odniesienia do pomiaru napięcia. Trójfazowy, 3-przewodowy system w topologii trójkąta. Faza 2 jest podłączana jako napięcie odniesienia do pomiaru napięcia. PE PE PE * Informacje zamówieniowe Typ Krótki opis Opis Waga Analizator sieci E-Line PQA VAC RS-485 Analizator parametrów sieci E-Line. LCD monochromatyczny, 1,9". Statusowe diody LED. Zasilanie VAC; 50/60 Hz. Wejścia pomiarowe dla 3 faz i do 700 VAC. 1 we cyfrowe 30 VDC. 1 wy cyfrowe 5-30 VDC. 1 we analogowe PT1000 or I1000 sensor. 2 wy przekaźnikowe (normalnie otwarte) 230 VAC, 5 A. 1 RS-485 interface (S-Bus/Modbus) z przełączalnym terminatorem. 380 g Kontakt Producent: Dystrybutor w Polsce / wsparcie techniczne: Saia Burgess Controls AG Bahnhofstrasse 18 CH-3280 Murten Szwajcaria T F support@saia-pcd.com SABUR Sp. z o.o. ul. Puławska 303, Warszawa T F sabur@sabur.com.pl Informacje techniczne na stronie: Zastrzega się możliwość wprowadzenia zmian technicznych bez uprzedzenia. ie ponosimy odpowiedzialności za ewentualne błędy w druku. PP PL Dane techniczne Analizator parametrów sieci
