W503. Technologia obiektu architektonicznego a proces projektowy Przykłady dedykowane: biblioteki i mediateki

Transkrypt

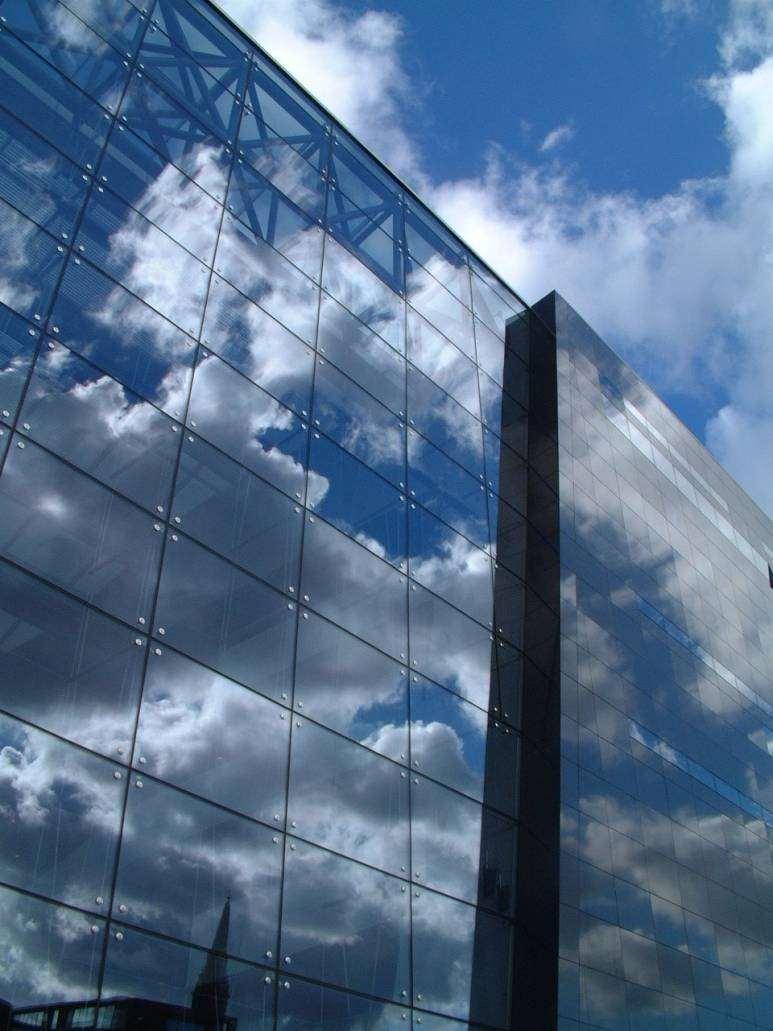

1 Technologia obiektu architektonicznego a proces projektowy Przykłady dedykowane: biblioteki i mediateki Robert Barełkowski, dr hab. inż. arch., prof. ZUT 2015

2 Kategoryzacja tematu Poszukiwanie podstawowych definicji i typologii (odpowiednich do tematu projektowego) Biblioteka lokalna (społeczność zamknięta) Biblioteka uniwersytecka (społeczność akademicka, obiekt z możliwością dostępu powszechnego) Mała biblioteka miejska lub hybryda (społeczność miasta i społ. akademicka, obiekt z dostępem publicznym) Poszukiwanie systematyki budynku - relacji funkcja:skala:program

3 Kategoryzacja tematu Poszukiwanie podstawowych definicji i typologii (odpowiednich do tematu projektowego) Centralna biblioteka miejska lub hybryda (społeczność miasta i społ. akademicka, obiekt z dostępem publicznym) Biblioteka - archiwum (zamknięta grupa użytkowników o ściśle zdefiniowanych przywilejach) Biblioteka narodowa lub centralna (zadania obiektu definiowane na szczeblu centralnym - rządowym) Poszukiwanie systematyki budynku - relacji funkcja:skala:program

4 Definiowanie problemu projektowego Problem projektowy jako suma cząstkowych problemów (zadań) rozpatrywanych na polu: - programowym (funkcjonalno-przestrzennym) - procesów użytkowania (definiowanie grup użytkowników i ich zachowań w obiekcie) - relacji urbanistycznych (definiowanie roli obiektu w otoczeniu) - ekonomicznym (opłacalność, racjonalne ramy finansowe przedsięwzięcia w ujęciu inwestycyjnym i eksploatacyjnym) - kulturowym (rola kulturowa do spełnienia) - społecznym (interakcja obiektu z aktywnościami lokalnej społeczności) - ekologicznym (korzystanie z zasobów, wpływ na środowisko, zachowanie energetyczne) - technologicznym (technologie biblioteczne, rodzaj przechowywanych zbiorów, sposoby udostępniania, itp.) - technicznym (wyposażenie, urządzenia, systemy) - inżynieryjnym - innym... Precyzowanie zakresu działań projektowych

5 Definiowanie problemu projektowego Program (definicja funkcjonalno-przestrzenna obiektu) Lokalizacja sekcji przestrzennych Definiowanie podstawowych komórek programowych z określeniem parametrów minimalnych Określenie ciągów funkcjonalnych Definiowanie technologii użytkowania przez wskazanie relacji przestrzennych - nadrzędne wobec lokalizacji Definiowanie miejsc szczególnych Określanie specyficznego charakteru wybranych obszarów obiektu związane z pełnieniem funkcji obiektu publicznego Szczegółowa analiza problemów szczegółowych rozstrzyganych w projekcie

6 Definiowanie problemu projektowego Procesy użytkowania Określenie grup użytkowników Definiowanie grup personelu, użytkowników okresowych, użytkowników okazjonalnych, zakresy dostępów Relacje użytkowników z funkcjami obiektu Wiązanie grup użytkowników z określonymi funkcjami i strefami (grupami funkcji) w obiekcie Kolizje / korelacje Określanie obszarów kolizyjnych i eliminacji konfliktów przestrzennych oraz związków między strefami Szczegółowa analiza problemów szczegółowych rozstrzyganych w projekcie

7 Definiowanie problemu projektowego Technologia obiektu Zdefiniowanie występujących technologii obiektowych Technologie specyficzne Hierarchizacja i lokalizowanie technologii Podział na technologie podstawowe, uzupełniające, komunikacyjne, usług dodatkowych, serwisowo-techniczne Selekcjonowanie technologii specjalnych wymagających osobnej, szczegółowej analizy i ew. konsultacji specjalist. Określanie obszarów umiejscawiania poszczególnych ciągów technologicznych Szczegółowa analiza problemów szczegółowych rozstrzyganych w projekcie

8 Definiowanie problemu projektowego Założenia ekonomiczne Budżet inwestycyjny przedsięwzięcia Planowanie wydatków eksploatacyjnych Określanie standardów wyposażenia Analiza składników kosztowych, budżetu dyspozycyjnego i możliwości podziału nakładów Definiowanie założeń użytkowych pod względem zużycia mediów, standardów energetycznych, emisji, uciążliwości itp. Kontekst ekonomiczny w doborze materiałów, rozwiązań, urządzeń, wyposażenia Szczegółowa analiza problemów szczegółowych rozstrzyganych w projekcie

9 Definiowanie problemu projektowego Założenia techniczne Określanie globalnych parametrów wyposażenia techn. Plan wyposażenia technicznego obiektu Aplikacje techniczne specjalne Podstawowe założenia relatywizowane do założeń architektonicznych i budżetowych Lista instalacji oraz układów i systemów stosowanych w obiekcie w relacji do jego funkcji i stref funkcjonalnych Specjalne indywidualne uwarunkowania stosowania rozwiązań technicznych (np. zasilanie awaryjne systemu autom. dystrybucji zasobów mag.) Szczegółowa analiza problemów szczegółowych rozstrzyganych w projekcie

10 Definiowanie problemu projektowego Aspekt ekologiczny Bilans energetyczny obiektu Relacja ekonomiczna - wprowadzanie rozwiązań pasywnych Definiowanie uwarunkowań komfortu środowiskowego Analiza źródeł ciepła, źródeł strat, możliwości minimalizacji konsumpcji energetycznej i emisji Analiza relacji między stosowanymi rozwiązaniami technicznymi a kosztami eksploatacyjnymi Antropocentryczne środowisko jako wyznacznik rozwiązań projektowych Szczegółowa analiza problemów szczegółowych rozstrzyganych w projekcie

11 Definiowanie problemu projektowego Zagadnienia inżynieryjne Struktura obiektu Aspekt koordynacyjny wielobranżowy Rozwiązania materiałowe Relacja konstrukcja - architektura, określenie optymalnej struktury nośnej Analiza potrzeb konstrukcyjnych wynikających z założeń technicznych i wyposażenia obiektu Analiza dostępnych technologii budowlanych, rozwiązań materiałowych i skutków ich wdrożeń Szczegółowa analiza problemów szczegółowych rozstrzyganych w projekcie

12 Definiowanie problemu projektowego Relacje urbanistyczne Obiekt i zagospodarowanie Podstawowy kontekst przestrzenny Relacje dużej skali Mikrourbanistyka czyli relacja obiektu do planowanego zagospodarowania terenu Analiza potrzeb przestrzeni urbanistycznej - bezpośrednie otoczenie lokalizacji a projektowany obiekt Określenie strefy oddziaływania przestrzennego obiektu, kształtowanie ekspozycji obiektu w kontekście jego funkcji publicznych Szczegółowa analiza problemów szczegółowych rozstrzyganych w projekcie

13 Definiowanie problemu projektowego Aspekt społeczny Obiekt jako wyraz aspiracji lub potrzeb społecznych Forma i jej odbiór społeczny Ekonomika inwestycji jako wyraz odpowiedzialności Potrzeby użytkowników, potrzeby lokalnej społeczności - bilans zgodności i sprzeczności, relacje do programu obiektu Forma a realizacja funkcji publicznych, forma a jej odbiór społeczny (edukacja architektoniczna w społeczeństwie) Kształtowanie relacji ewaluacji architektury przez pryzmat wydatków inwestycyjnych i eksploatacyjnych (pełen zakres kryterialny) Szczegółowa analiza problemów szczegółowych rozstrzyganych w projekcie

14 Definiowanie problemu projektowego Aspekt kulturowy Definiowanie pól oddziaływania kulturowego Pola oddziaływania a przestrzeń "Pojemność" kulturowa obiektu Oddziaływanie bierne - architektura jako czynnik inkulturacji, oddziaływanie czynne - program i technologia jako czynniki aktywizacji kulturowej Relacja dostępnych przestrzeni a aspekt jej kulturowej aktywności Zdolność do udostępniania przestrzeni do użytku nieplanowego Szczegółowa analiza problemów szczegółowych rozstrzyganych w projekcie

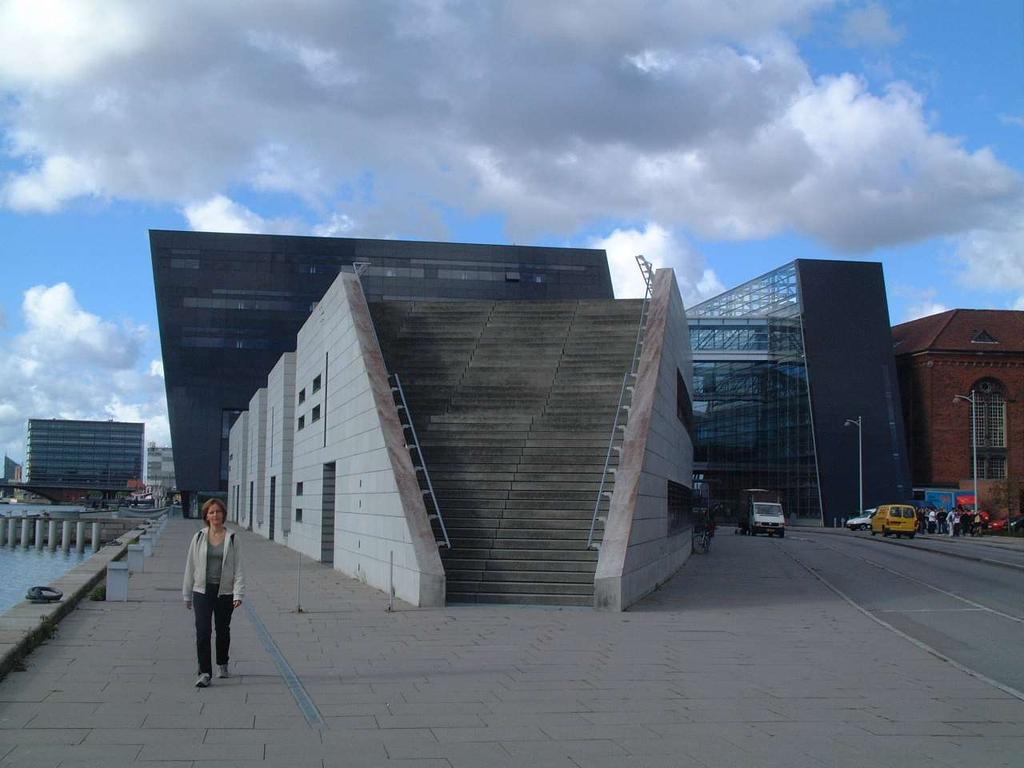

15 Schmidt Hammer Lassen, Royal Library Kopenhaga

16 Schmidt Hammer Lassen Royal Library Kopenhaga

17 Malmstrom and Edstrom Almedalens Library Visby

18 Malmstrom and Edstrom Almedalens Library Visby

19 Alsop Architects Peckham Library London

20 Alsop Architects Peckham Library London

21 Alsop Architects Peckham Library London

22 Bohlin Cywinski Jackson Ballard Library Seattle

23 Bohlin Cywinski Jackson Ballard Library Seattle

24 Moshe Safdie Salt Lake City Library Salt Lake City

25 Moshe Safdie Salt Lake City Library Salt Lake City

26 Moshe Safdie Salt Lake City Library Salt Lake City

27 Moshe Safdie Salt Lake City Library Salt Lake City

28 Moshe Safdie Vacncouver Public Library Vancouver

29 Moshe Safdie Vacncouver Public Library Vancouver

30 Moshe Safdie Vacncouver Public Library Vancouver

31 Snohetta Bibliotheca Alexandrina Alexandria

32 Snohetta Bibliotheca Alexandrina Alexandria

33 Will Bruder Phoenix Library Phoenix

34 Mecanoo TU Delft Library Delft

35 Mansilla Tunon Municipal Archives Madryt

36 Juan Hernandez Librería José Luís Martínez FCE Guadalajara

37 Wiel Arets University Library Utrecht

38 OMA Seattle Public Library Seattle

39 Teeple Architects Langara College Library Vancouver

40 Teeple Architects Langara College Library Vancouver

41 Teeple Architects Langara College Library Vancouver

42 Giancarlo Mazzanti Municipal Library Santo Domingo, Columbia

43 Giancarlo Mazzanti Municipal Library Santo Domingo, Columbia

44 Giancarlo Mazzanti Municipal Library Santo Domingo, Columbia

45 Impresje projektowe - współczesne wizje Bjarke Ingels Group National Library Astana, Kazakhstan

46 Impresje projektowe - współczesne wizje Future Systems National Library Praga

47 Impresje projektowe - współczesne wizje Zaha Hadid Library and Learning Center Vienna

48 Impresje projektowe - współczesne wizje Zaha Hadid Library and Learning Center Vienna

49 Impresje projektowe - współczesne wizje Stewart Polshek Clinton Library Little Rock

50 Impresje projektowe - współczesne wizje Stewart Polshek Clinton Library Little Rock
