1 Apator S.A., -00 Toruń, ul. Gdańska 4a lok. C4 tel.: , fax: Zakład produkcyjny Ostaszewo C, -4 Łysomice Rozłączniki izolacyjne bezpiecznikowe listwowe smartars pro, smartars 3 pro Instrukcja montażu i obsługi ISO 900:00 PN-N-00:004 ISO 400:004

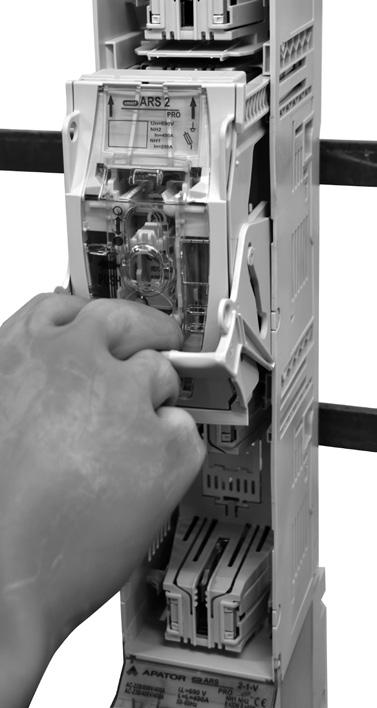

2 A. CZYNNOŚCI PODSTAWOWE. DEMONTAŻ NAPĘDU a) Chwycić za rączkę (fot. - napęd -fazowy, fot. - napęd 3-fazowy). Fot. Fot. b) Przemieścić rączkę do pozycji jak na fot. 3 (napęd -fazowy) i fot. 4 (napęd 3-fazowy). Fot. 3 Fot

3 c) Ścisnąć zwalniacze blokady i pociągnąć rączkę napędu do oporu (fot. - napęd -fazowy, fot.4 - napęd 3-fazowy). Fot. Fot. d) Zdjąć napęd (fot. - napęd -fazowy, fot. - napęd 3-fazowy). Fot. Fot

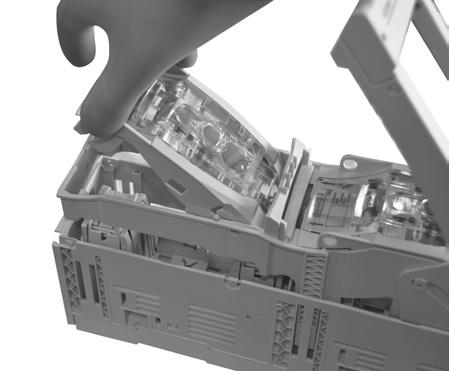

4 . WYJĘCIE POKRYW ROZŁĄCZNIKA a) Chwycić za rączkę (fot. i fot. ) i przemieścić ją do pozycji aż rączka zablokuje się o zwalniacz (fot. 3 i fot. 4). b) Chwycić za uchwyty pokrywki i wysunąć pokrywkę zgodnie z kierunkiem strzałki, następnie obrócić zgodnie z kierunkiem strzałki (fot. 9 - napęd -fazowy, fot.0 - napęd 3-fazowy). Fot. 9 Fot. 0 c) Wyciągnąć pokrywkę z napędu (fot. - napęd -fazowy, fot. - napęd 3-fazowy), następnie przemieścić rączkę do pozycji pracy (fot. - napęd -fazowy, fot. - napęd 3-fazowy). Fot. Fot. 3. MONTAŻ WKŁADEK BEZPIECZNIKOWYCH LUB ZWIERACZY NOŻOWYCH W POKRYWCE a) Wyjąć pokrywkę (wg punktu A..). b) Umieścić wkładkę w zaczepach pokrywki (fot. 3 i fot.4). Fot. 3 Fot

5 4. DEMONTAŻ WKŁADEK BEZPIECZNIKOWYCH W POKRYWCE a) Trzymając pokrywkę wcisnąć blokadę wkładki (fot. ). b) Wysunąć wkładkę topikową z zaczepów pokrywy zgodnie ze strzałką (fot. ). Fot. Fot.. UMIESZCZANIE POKRYWY Z ZAMONTOWANYMI WKŁADKAMI TOPIKOWYMI W ROZŁĄCZNIKU a) Chwycić za rączkę (fot. i fot. ) i przemieść ją do pozycji zablokowania rączki o zwalniacz (fot. 3 i fot. 4). b) Chwycić za uchwyty pokrywki (fot. ) i osadzić ją w prowadniku aż poczuje się opór i obrócić zgodnie z kierunkiem strzałki (fot. ). c) Zatrzasnąć pokrywkę w prowadniku (fot. 9). Fot. Fot. Fot

6 . POZYCJA PARKOWANIA APARATU a) Rozłączyć aparat zgodnie z punktem A.a, Ab i Ac. b) Chwycić za napęd rozłącznika i pociągnąć do siebie, a następnie trzymając rączkę przemieścić ją do pozycji wg zdjęcia fot. 0 - napęd -fazowy, fot.- napęd 3-fazowy. Fot. 0 Fot. c) Wsunąć napęd w obudowę aż poczuje się opór (fot. - napęd -fazowy, fot. 3- napęd 3-fazowy). Fot. Fot. 3. ZWOLNIENIE STANU PARKOWANIA a) Chwycić za rączkę i przemieścić ją zgodnie z kierunkiem strzałki (fot. 4 - napęd -fazowy, fot. - napęd 3-fazowy). b) Ścisnąć zwalniacze do momentu zwolnienia rączki i pociągnąć rączkę do oporu (wg punktu.c). c) Zamknąć rozłącznik ( fot. i fot. ). Fot. 4 Fot. - -

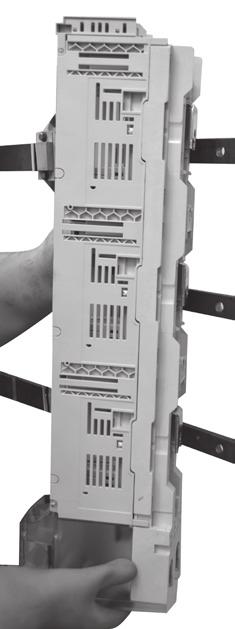

7 B. MONTAŻ APARATU DO SZYN ZBIORCZYCH. MONTAŻ APARATU W WERSJI STANDARD. a) Zdemontować napęd wg punktu A.. b) Otworzyć żółte osłony (fot. i fot. ). Fot. Fot. c) Przyłożyć aparat do szyn zbiorczych o rozstawie mm (fot. ), wkręcić śrubę M w środkowym biegunie (fot. 9), a następnie w pozostałych. d) Zamknąć żółte osłony (fot. 30). Fot. Fot. 9 Fot. 30. MONTAŻ APARATU W WERSJI Z SZYBKIM MONTAŻEM a) Przesunąć suwak w pokrywce (fot. 3). b) Przyłożyć aparat do szyn zbiorczych tak, aby śruby szybkiego montażu wskoczyły w otwory szyn (fot. 3). Fot. 3 Fot

8 c) Przykręcić aparat w każdej z faz izolowanym kluczem momentem od 3 Nm do 0 Nm (fot. 33), następnie przesunąć suwak w pokrywce (fot. 34). Fot. 33 Fot. 34 C. MONTAŻ PRZEWODÓW ODPŁYWOWYCH. MONTAŻ PRZEWODÓW ODPŁYWOWYCH NA ZACISKACH TYPU M a) Obrócić klapkę obrotową i zdjąć osłonę zacisków (fot. 3). b) Przyłożyć przewody do szyn odpływowych i przykręcić (fot. 3). c) Założyć osłonę i opuścić klapkę obrotowa (fot. 3). Typ rozłącznika Gwint Moment dokręcania [Nm] smartars pro M0 3 Nm smartars 3 pro M Nm Fot. 3 Fot. 3 Fot

9 . MONTAŻ PRZEWODÓW ODPŁYWOWYCH NA ZACISKACH TYPU V a) Obrócić klapkę obrotową i zdjąć osłonę zacisków wg punktu C.a. b) Wsunąć przewód do zacisku V, moment dokręcenia umieszczony na korpusie obejmy (fot. 3). c) Założyć osłonę i opuścić klapkę obrotowa (fot. 3). D. ROZŁĄCZANIE I ZAŁĄCZANIU APARATU. ROZŁĄCZANIE APARATU a) Chwycić za rączkę (fot. i fot. ) i energicznym ruchem przemieścić ją w kierunku jak wskazuje strzałka, aż do momentu gdy rączka zostanie zablokowana o zwalniacz (fot. 3 i fot. 4).. ZAŁĄCZANIE APARATU Fot. 3 a) Chwycić za rączkę (fot. 39 i fot. 40) i energicznym ruchem przesunąć ją w kierunku jak wskazuje strzałka aż do momentu całkowitego zamknięcia rozłącznika (fot. 4 i fot. 4). Fot. 39 Fot. 40 Fot. 4 Fot.4-9 -

10 E. ZMIANA PRZEWODÓW ODPŁYWOWYCH OD GÓRY UWAGA: CZYNNOŚĆ TĘ NALEŻY WYKONAĆ PRZED MONTAZEM ROZŁĄCZNIKA DO SZYN ZBIORCZYCH. ZMIANA PRZEWODÓW ODPŁYWOWYCH OD GÓRY a) Zdemontować napęd zgodnie z punktem A.. b) Wkrętakiem płaskim przekręcić zgodnie z ruchem wskazówek zegara sześć żółtych śrub w obudowie o kąt 90 (fot. 43). Fot.43 c) Wyjąć obudowę rozłącznika i obrócić ją względem podstawy o 0 (fot. 44). Fot.44 d) Po obrocie umieścić ją w podstawie (fot. 4), a następnie wkrętakiem płaskim przekręcić przeciwnie do ruchu wskazówek zegara o kąt 90 (fot. 4). Fot.4 Fot.4-0 -

11 F. DANE TECHNICZNE. Rozłącznik izolacyjny listwowy smartars pro Parametr smartars pro smartars 3 pro Znamionowy prąd cieplny I th z wkładkami bezpiecznikowymi A Znamionowy prąd cieplny I th ze zwieraczami nożowymi A 00 0 Napięcie znamionowe U n V Kategoria użytkowania - AC-B AC-3B AC-B AC-B Napięcie łączeniowe U e V Znamionowy prąd łączeniowy I e A Znamionowy prąd zwarciowy załączalny umowny ka V 00 V 0 00 Znamionowy prąd zwarciowy umowny wytrzymywany ka Znamionowe napięcie izolacji U i V Znamionowe napięcie udarowe wytrzymywane U imp. kv Prąd krótkotrwały wytrzymywany I cw ka ) ) Częstotliwość znamionowa Hz Trwałość mechaniczna c.p Trwałość łączeniowa c.ł Stopień ochrony IP IP Wielkość wkładek topikowych -, 3 ) zaleca się stosowanie blokady mechanicznej Moduł kontroli stanu wkładek bezpiecznikowych - Schemat podłączenia UWAGA: Złącza sygnalizacyjne są spolaryzowane! ) W stanie normalnym prąd płynie od złącza NC do COM. ) W stanie awarii/rozłączenia wkładki prąd płynie od złącza NO do COM. Maksymalna obciążalność złącza: 0V DC 00mA. Podłączenie przewodu neutralnego jest niezbędne do pracy modułu. ) wkładki bezpiecznikowe zainstalowane i sprawne ) wkładki bezpiecznikowe nie przewodzą Złącze NO-COM nie przewodzi. Złącze NC-COM przewodzi. Złącze NO-COM przewodzi. Złącze NC-COM nie przewodzi. * W przypadku otwarcia rozłącznika obwód pomiarowy jest odłączany od strony zacisków odpływowych, aby zachować odpowiednią izolacyjność. - -

12 Opis gniazda Nr. Oznaczenie Funkcja, N Przyłącze neutralne instalacji trójfazowej, NO Zacisk złącza normalnie otwartego 3, COM Zacisk wspólny złącz sygnalizacyjnych 4, NC Zacisk złącza normalnie zamkniętego Tabela sygnałów optycznych Stan urządzenia Bezpieczniki sprawne Bezpieczniki niesprawne/rozłączone Obecność napięcia na zacisku odpływowym przy niesprawnym bezpieczniku Stan przejściowy Sygnał LED Zielony Czerwony ciągły Czerwony pulsacyjny Pomarańczowy Wybrane przykłady podłączenia Warianty podłączenia wielu modułów kontroli stanu wkładek SMWARS z jednym wejściem sygnalizacyjnym sterownika ) NC-C 4 NO-NC-E 3 NO-C N(GND) 4 3 Awaria wkładki spowoduje pojawienie się napięcia +4 V na wejściu sygnalizacyjnym sterownika (Enea) Zasilacz 4 V Wejście sygnalizacyjne COM Sterownik ) NC-C 4 NO-NC-E 3 NO-C N(GND) 4 3 Awaria wkładki spowoduje zanik napięcia +4 V na wejściu sygnalizacyjnym sterownika Zasilacz 4 V Wejście sygnalizacyjne COM Sterownik UWAGA! Ze względów bezpieczeństwa zaleca się stosowanie narzędzi izolowanych. Aparat w stanie załączonym oraz w stanie parkowania przystosowany jest do plombowania lub zamknięcia kłódki. Osłona zacisków jak i pokrywki przystosowane są do plombowania. Montaż rozłącznika możliwy jest dla rozstawu szyn zbiorczych mm. POSTĘPOWANIE Z WYROBEM ZUŻYTYM Rozłączniki izolacyjne bezpiecznikowe typu smartars pro produkowane są z zastosowaniem materiałów i technologii, które nie stanowią zagrożenia dla środowiska naturalnego. Należy postępować według obowiązujących przepisów o ochronie środowiska. Zużyty wyrób rozmontoważ, oddzielić części metalowe od części z tworzyw sztucznych. Części metalowe, nienadające się do dalszego użycia, posegregować na metale kolorowe oraz pozostałe i przekazać na złom. Części z tworzyw sztucznych podlegających recyklingowi należy przekazać do odpowiednich firm zajmujących się recyklingiem. Części z tworzyw sztucznych niepodlegających recyklingowi należy przekazać do odpowiednich firm zajmujących się utylizacją. Opakowanie kartonowe oraz torebki foliowe podlegają recyklingowi, należy przekazać je do odpowienich firm zajmujących się recyklingiem. W razie wątpliwości należy kontaktować się z producentem. WARUNKI TRANSPORTU I MAGAZYNOWANIA Magazynowanie w opakowaniach fabrycznych, w pomieszczeniach suchych o czystycz o temperaturze powyżej - C i wilgotności względnej nie większej niż 0% przy temperaturze +3 C. Przy najwyższej temperaturze +40 C wilgotność względna powietrza nie powinna być większa niż 0%. I.PL.004/0 - -
