Przeznaczenie : bateria czasowa, umywalkowa, z mieszaczem ręcznym.

Transkrypt

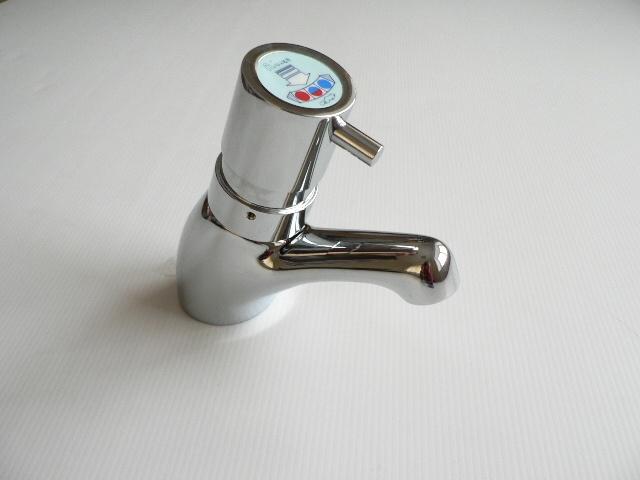

1 Art. R 715/41 Przeznaczenie : bateria czasowa, umywalkowa, z mieszaczem ręcznym. Standardowe części zamienne : - kompletna głowica czasowa art. R 2717/2, - zestaw naprawczy art. R 2839, - klucz do montażu elementów zestawu naprawczego art. K 2792, Ewentualne usterki, które mogą wystąpić w czasie eksploatacji : - brak wypływu wody z baterii - bateria nie zamyka samoczynnie wypływu wody - zbyt mały wypływ wody z baterii ( poniżej 7 l/min) - bateria nie domyka się całkowicie, z baterii kapie woda Prawdopodobna przyczyna wystąpienia usterki : 1. zanieczyszczenie wewnętrznych elementów baterii spowodowane: - brakiem filtrów w instalacji wodociągowej - zastosowaniem mało skutecznych filtrów w instalacji wodociągowej - w przypadku nowej instalacji nie zastosowanie się do wymogu przepłukania tej instalacji przed montażem urządzenia. 2. naturalne zużycie części baterii spowodowane długotrwałą eksploatacją. Usuwanie usterek W celu przywrócenia właściwego funkcjonowania baterii należy przeprowadzić czynności serwisowe, których zaawansowanie uzależnione jest od przyczyny występowania usterki. Wszystkie niżej podane czynności serwisowe może przeprowadzić konserwator we własnym zakresie bez utraty świadczeń gwarancyjnych, o ile wykona je zgodnie z poniższymi instrukcjami. W przypadku zaistnienia jakichkolwiek wątpliwości w zakresie niżej podanych czynności serwisowych prosimy o kontakt z działem serwisu naszej firmy.

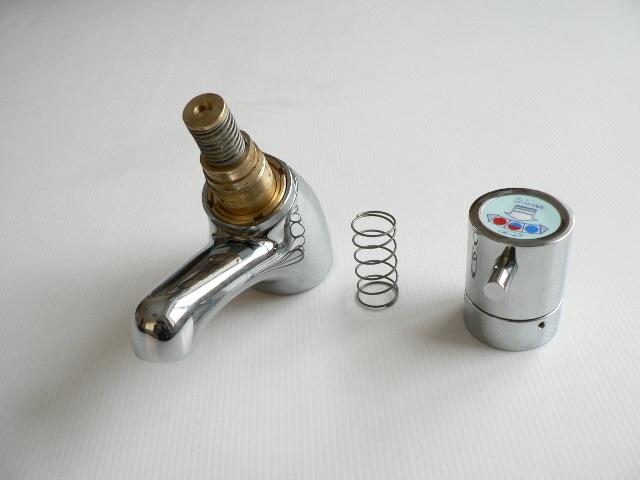

2 I. Czyszczenie wewnętrznego filtra siatkowego głowicy. W zdecydowanej większości przypadków do przywrócenia właściwego funkcjonowania baterii wystarcza wyczyszczenie filtra siatkowego umieszczonego wewnątrz głowicy baterii. W tym celu należy wykonać poniższe czynności serwisowe : - odciąć dopływ wody do baterii - kluczem imbusowym 2 mm poluzować trzy wkręty imbusowe na obwodzie chromowanego pierścienia poniżej pokrętła baterii.. Obracając w lewo odkręcić pokrętło głowicy i zdjąć sprężynę znajdującą się pod pokrętłem. Kluczem nastawnym, odkręcić chromowany pierścień C.

3 nakrętkę Kluczem pazurkowym odkręcić mosiężną koronową D. Widok na części składowe baterii. W celu wyczyszczenia filtra siatkowego ze stali nierdzewnej należy zdjąć mosiężny pierścień z wkrętem E. PORADA: Najwygodniej czynność tę wykonać jest kluczem nastawnym, chwytając za obwód pierścienia i odchylając go na boki. Po wyjęciu pierścienia uzyskujemy dostęp do filtra siatkowego głowicy. Głowica zabezpieczona jest filtrem siatkowym ze stali nierdzewnej (bardzo drobnym), którego celem jest zatrzymanie zanieczyszczeń znajdujących się w sieci wodociągowej. Filtr należy przepłukać pod bieżącą woda, ewentualnie oczyścić miękką szczoteczką - patrz zdjęcie obok.

4 Montaż mosiężnego pierścienia E z wkrętem ze stali nierdzewnej. Zmontować głowicę, włożyć ją do korpusu baterii, zwracając szczególną uwagę na położenie wkręta G ze stali nierdzewnej znajdującego się na obwodzie mosiężnego pierścienia E, patrz zdjęcie obok wkręt G powinien znajdować się na tylnej ścianie korpusu baterii ( nieodpowiedni montaż głowicy powoduje nieprawidłowe funkcjonowanie mieszacza). Następnie nakręcić nakrętkę koronową mocującą głowicę w korpusie baterii ( nakręcić tylko do lekkiego oporu zbyt mocne dokręcenie spowoduje późniejsze ciężkie obracanie się pokrętła regulacji temperatury ). Następnie otworzyć zawory odcinające wodę i sprawdzić funkcjonowanie baterii przyciskając przycisk głowicy. Jeżeli bateria funkcjonuje poprawnie, należy zamontować pozostałe jej elementy. Jeżeli bateria w dalszym ciągu nie działa poprawnie, należy ponownie wykręcić całą głowicę a następnie rozkręcić ją używając do tego klucza płaskiego 28 mm i klucza nastawnego, tak jak jest to przedstawione na poniższym zdjęciu.

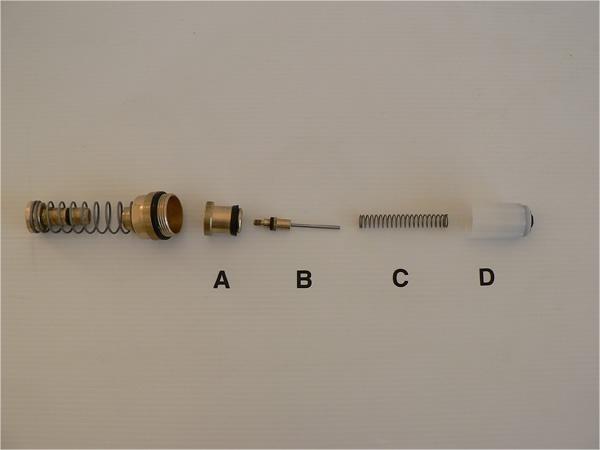

5 Kluczem nastawnym oraz kluczem płaskim 22 mm należy odkręcić mosiężną tuleję przycisku. UWAGA! Uchwycenie głowicy kluczem nastawnym w innym miejscu spowoduje jej zniekształcenie i utrudnienie montażu głowicy do korpusu baterii. Widok ogólny na części składowe mieszacza baterii po rozkręceniu. Patrząc od lewej strony: - przycisk głowicy z mosiężną tuleją, - uszczelką wargową i iglicą ze stali nierdzewnej, - sprężyna ze stali nierdzewnej - kubeczek z gumową uszczelką - korpus mieszacza - metalowy pierścień Po rozmontowaniu głowicy wymyć jej elementy a w szczególności powierzchnię czarnej uszczelki na zewnętrznej części plastikowego białego kubeczka oraz powierzchnię gumowej uszczelki wargowej na metalowym mosiężnym tłoczku - patrz zdjęcia poniżej.

6 Po umyciu elementów zmontować głowicę, włożyć ją do korpusu baterii, zwracając szczególną uwagę na położenie wkręta ze stali nierdzewnej znajdującego się na obwodzie mosiężnego pierścienia ( po włożeniu głowicy do korpusu, wkręt powinien znajdować się po stronie tylnej baterii ). Następnie nakręcić nakrętkę koronową mocującą głowicę w korpusie baterii ( nakręcić tylko do lekkiego oporu zbyt mocne dokręcenie spowoduje późniejsze ciężkie obracanie się pokrętła regulacji temperatury ). Następnie otworzyć zawory odcinające wodę i sprawdzić funkcjonowanie baterii przyciskając przycisk głowicy. Jeżeli bateria w dalszym ciągu nie działa poprawnie, należy korzystając z zawartości zestawu naprawczego wymienić zużyte części głowicy. II. Wymiana zużytych elementów głowicy. W tym celu postępując według instrukcji opisanych wcześniej należy wymontować głowicę baterii i po jej rozkręceniu wymienić zużyte elementy przycisku głowicy wykorzystując do tego celu zestaw naprawczy R patrz instrukcje podane niżej. Kluczem R 2792 należy wykręcić z przycisku głowicy mosiężną tuleję z uszczelką wargową. Widok na rozłożony przycisk głowicy baterii oraz jego podstawowe elementy. W skład zestawu naprawczego wchodzą: A. tuleja mosiężna z uszczelką wargową, B. iglica ze stali nierdzewnej, C. sprężyna ze stali nierdzewnej, D. kubeczek

7 Po zdemontowaniu przycisku głowicy, korzystając z zestawu naprawczego R 2839 wymienić jego zużyte elementy. Uwaga!!! Nie smarować żadnych elementów głowicy Zmontować przycisk, zmontować głowicę, zamontować ją do baterii, zamontować jej pozostałe elementy. PORADA: mm. Aby ustalić przycisk baterii we właściwym położeniu, należy: 1. obrócić głowicę baterii maksymalnie w prawo jeszcze przed przykręceniem pokrętła 2. założyć sprężynę i nakręcić pokrętło baterii do pierwszego oporu, ewentualnie lekko cofnąć pokrętło tak, aby rysunek na przycisku był ustawiony prawidłowo tzn. odpowiednio do wychylonej całkowicie w prawo głowicy. 3. w takiej pozycji dokręcić wkręty imbusowe na obwodzie pokrętła kluczem imbusowym 2
