1 INSTRUKCJA MONTAŻU CHŁODZIARKO-ZAMRAŻARKI DO ZABUDOWY LIEBHERR MODEL CBNes 6256 Dystrybutor w Polsce: "AGED" Sp. z o.o. Millennium Logistic Park Pruszków, ul. 3-go Maja 8, tel. (022) do CN/CBNes 6256

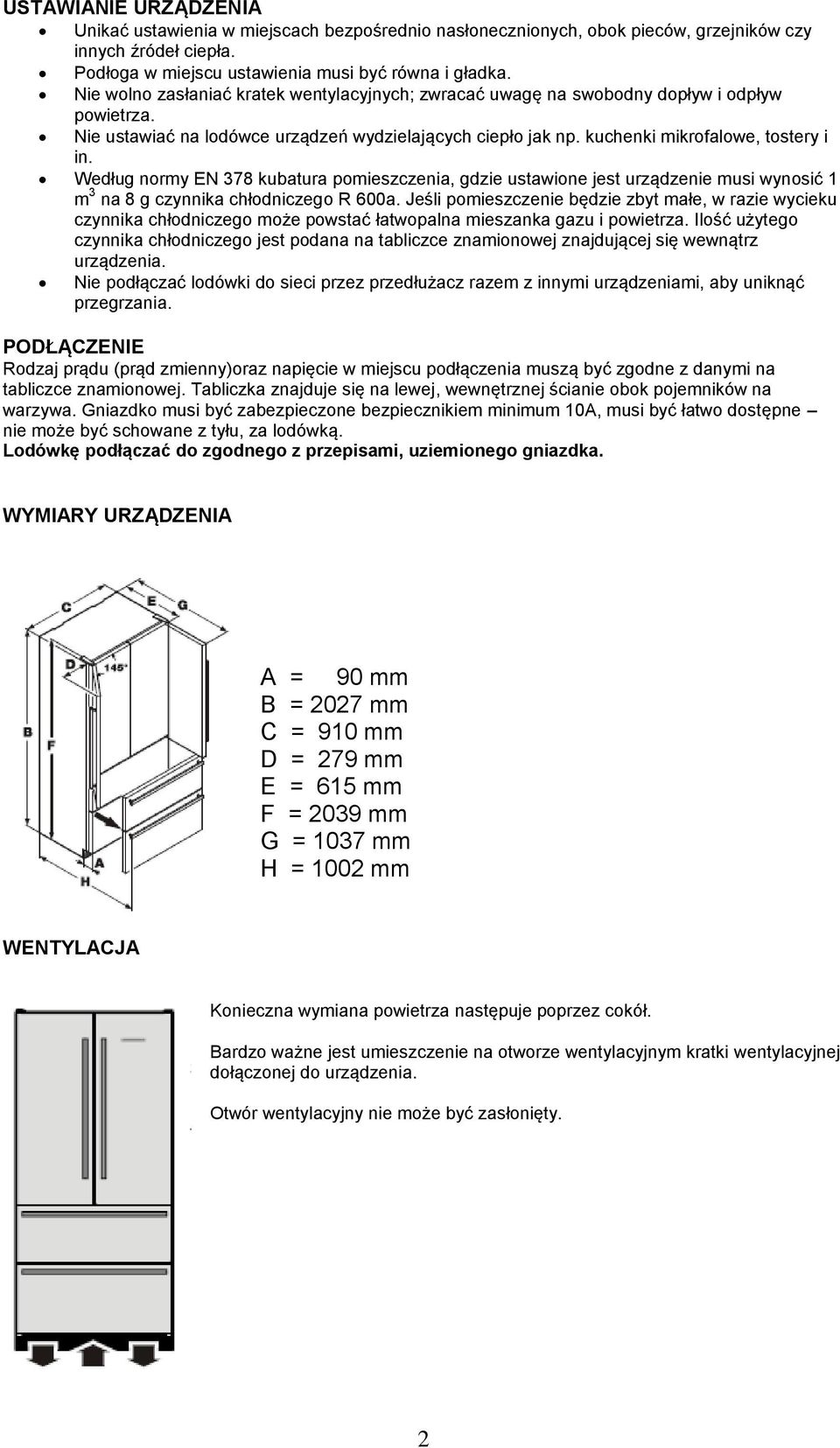

2 USTAWIANIE URZĄDZENIA Unikać ustawienia w miejscach bezpośrednio nasłonecznionych, obok pieców, grzejników czy innych źródeł ciepła. Podłoga w miejscu ustawienia musi być równa i gładka. Nie wolno zasłaniać kratek wentylacyjnych; zwracać uwagę na swobodny dopływ i odpływ powietrza. Nie ustawiać na lodówce urządzeń wydzielających ciepło jak np. kuchenki mikrofalowe, tostery i in. Według normy EN 378 kubatura pomieszczenia, gdzie ustawione jest urządzenie musi wynosić 1 m 3 na 8 g czynnika chłodniczego R 600a. Jeśli pomieszczenie będzie zbyt małe, w razie wycieku czynnika chłodniczego może powstać łatwopalna mieszanka gazu i powietrza. Ilość użytego czynnika chłodniczego jest podana na tabliczce znamionowej znajdującej się wewnątrz urządzenia. Nie podłączać lodówki do sieci przez przedłużacz razem z innymi urządzeniami, aby uniknąć przegrzania. PODŁĄCZENIE Rodzaj prądu (prąd zmienny)oraz napięcie w miejscu podłączenia muszą być zgodne z danymi na tabliczce znamionowej. Tabliczka znajduje się na lewej, wewnętrznej ścianie obok pojemników na warzywa. Gniazdko musi być zabezpieczone bezpiecznikiem minimum 10A, musi być łatwo dostępne nie może być schowane z tyłu, za lodówką. Lodówkę podłączać do zgodnego z przepisami, uziemionego gniazdka. WYMIARY URZĄDZENIA A = 90 mm B = 2027 mm C = 910 mm D = 279 mm E = 615 mm F = 2039 mm G = 1037 mm H = 1002 mm WENTYLACJA Konieczna wymiana powietrza następuje poprzez cokół. Bardzo ważne jest umieszczenie na otworze wentylacyjnym kratki wentylacyjnej dołączonej do urządzenia. Otwór wentylacyjny nie może być zasłonięty. 2

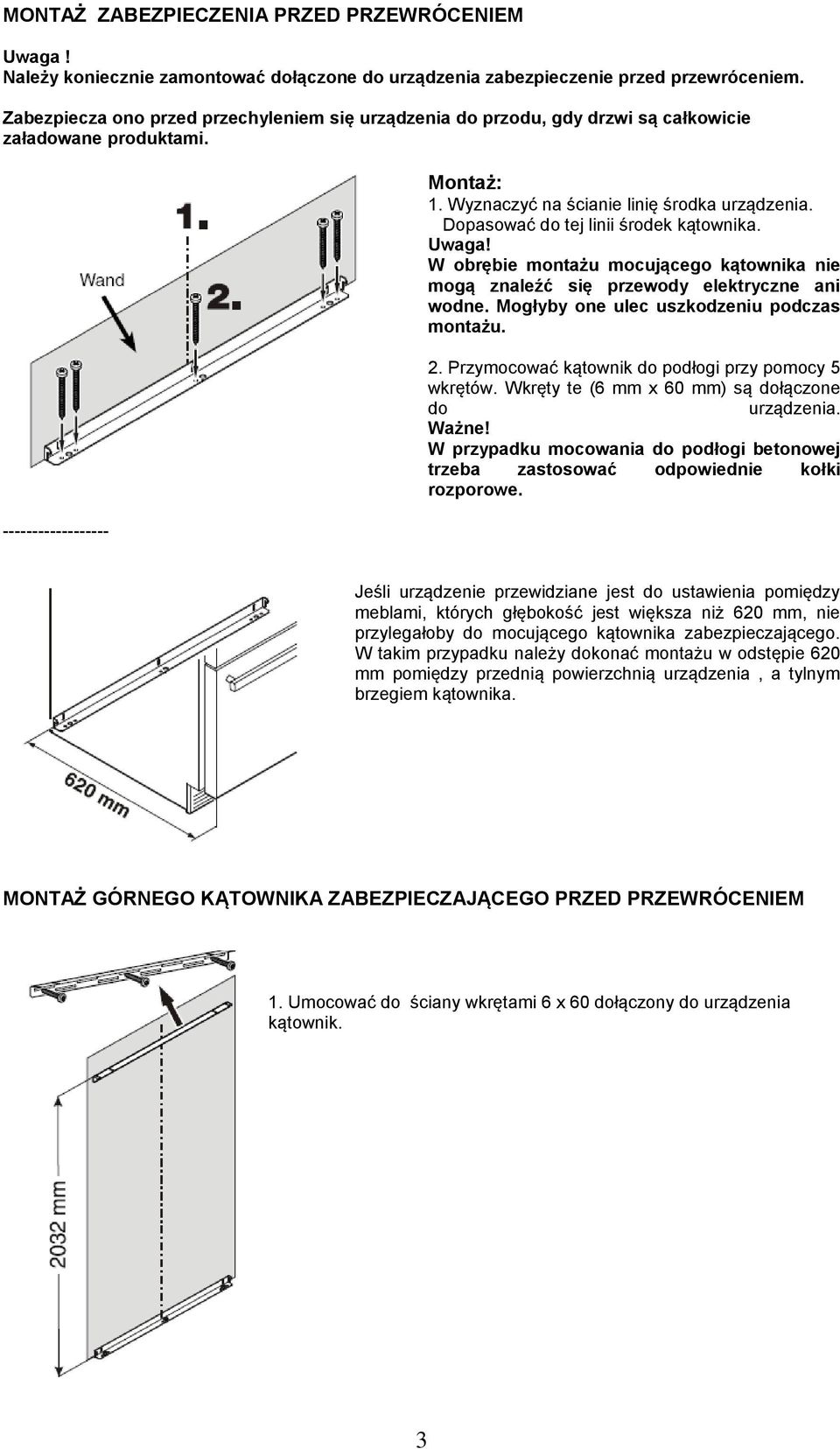

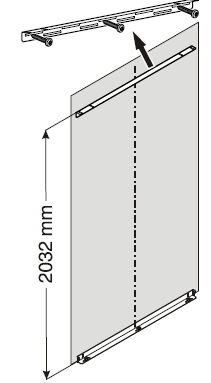

3 MONTAŻ ZABEZPIECZENIA PRZED PRZEWRÓCENIEM Uwaga! Należy koniecznie zamontować dołączone do urządzenia zabezpieczenie przed przewróceniem. Zabezpiecza ono przed przechyleniem się urządzenia do przodu, gdy drzwi są całkowicie załadowane produktami Montaż: 1. Wyznaczyć na ścianie linię środka urządzenia. Dopasować do tej linii środek kątownika. Uwaga! W obrębie montażu mocującego kątownika nie mogą znaleźć się przewody elektryczne ani wodne. Mogłyby one ulec uszkodzeniu podczas montażu. 2. Przymocować kątownik do podłogi przy pomocy 5 wkrętów. Wkręty te (6 mm x 60 mm) są dołączone do urządzenia. Ważne! W przypadku mocowania do podłogi betonowej trzeba zastosować odpowiednie kołki rozporowe. Jeśli urządzenie przewidziane jest do ustawienia pomiędzy meblami, których głębokość jest większa niż 620 mm, nie przylegałoby do mocującego kątownika zabezpieczającego. W takim przypadku należy dokonać montażu w odstępie 620 mm pomiędzy przednią powierzchnią urządzenia, a tylnym brzegiem kątownika. MONTAŻ GÓRNEGO KĄTOWNIKA ZABEZPIECZAJĄCEGO PRZED PRZEWRÓCENIEM 1. Umocować do ściany wkrętami 6 x 60 dołączony do urządzenia kątownik. 3

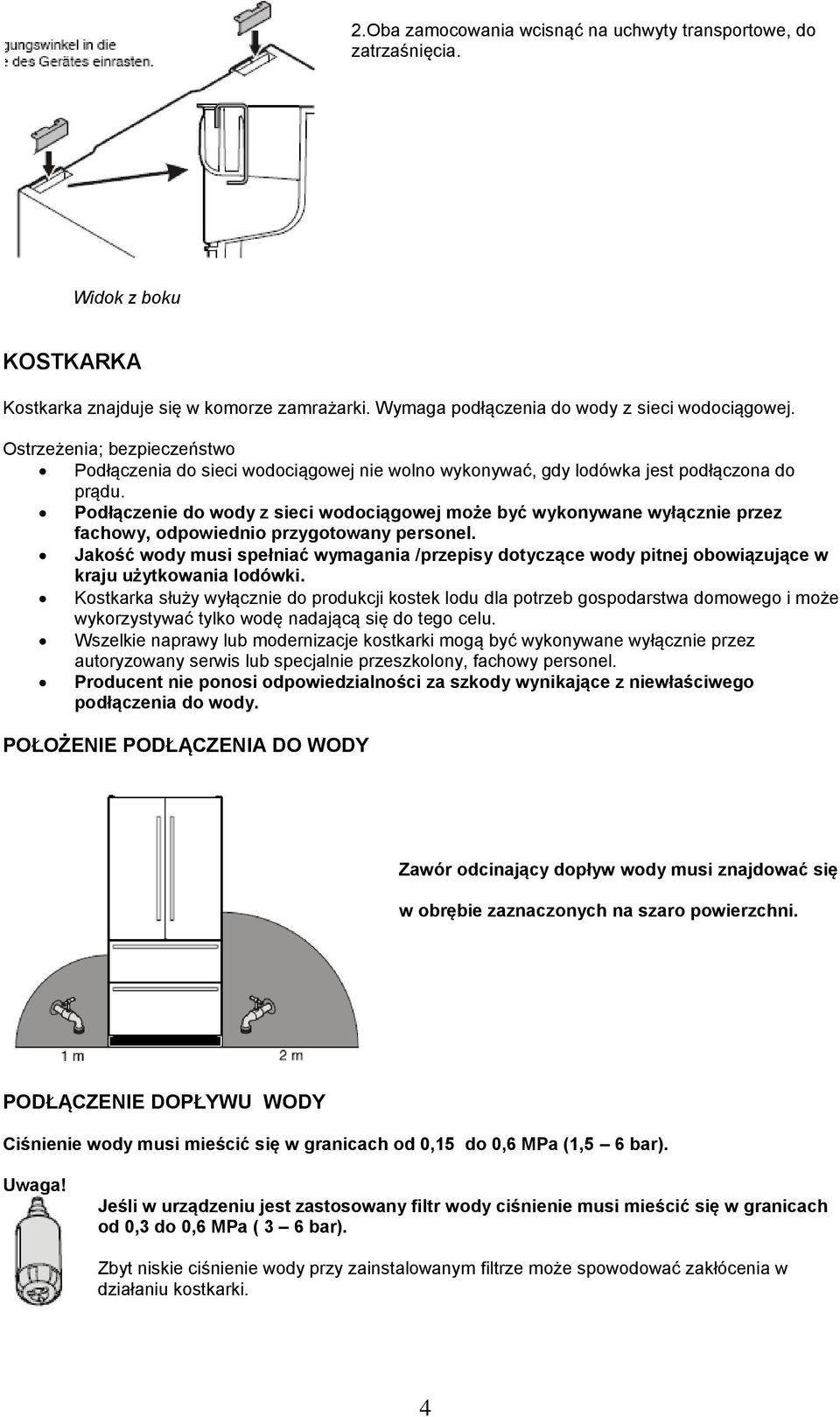

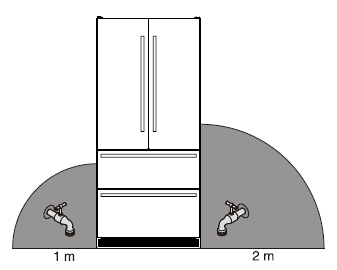

4 2.Oba zamocowania wcisnąć na uchwyty transportowe, do zatrzaśnięcia. Widok z boku KOSTKARKA Kostkarka znajduje się w komorze zamrażarki. Wymaga podłączenia do wody z sieci wodociągowej. Ostrzeżenia; bezpieczeństwo Podłączenia do sieci wodociągowej nie wolno wykonywać, gdy lodówka jest podłączona do prądu. Podłączenie do wody z sieci wodociągowej może być wykonywane wyłącznie przez fachowy, odpowiednio przygotowany personel. Jakość wody musi spełniać wymagania /przepisy dotyczące wody pitnej obowiązujące w kraju użytkowania lodówki. Kostkarka służy wyłącznie do produkcji kostek lodu dla potrzeb gospodarstwa domowego i może wykorzystywać tylko wodę nadającą się do tego celu. Wszelkie naprawy lub modernizacje kostkarki mogą być wykonywane wyłącznie przez autoryzowany serwis lub specjalnie przeszkolony, fachowy personel. Producent nie ponosi odpowiedzialności za szkody wynikające z niewłaściwego podłączenia do wody. POŁOŻENIE PODŁĄCZENIA DO WODY Zawór odcinający dopływ wody musi znajdować się w obrębie zaznaczonych na szaro powierzchni. PODŁĄCZENIE DOPŁYWU WODY Ciśnienie wody musi mieścić się w granicach od 0,15 do 0,6 MPa (1,5 6 bar). Uwaga! Jeśli w urządzeniu jest zastosowany filtr wody ciśnienie musi mieścić się w granicach od 0,3 do 0,6 MPa ( 3 6 bar). Zbyt niskie ciśnienie wody przy zainstalowanym filtrze może spowodować zakłócenia w działaniu kostkarki. 4

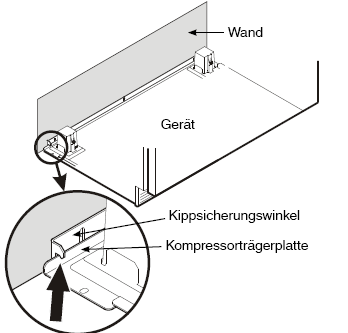

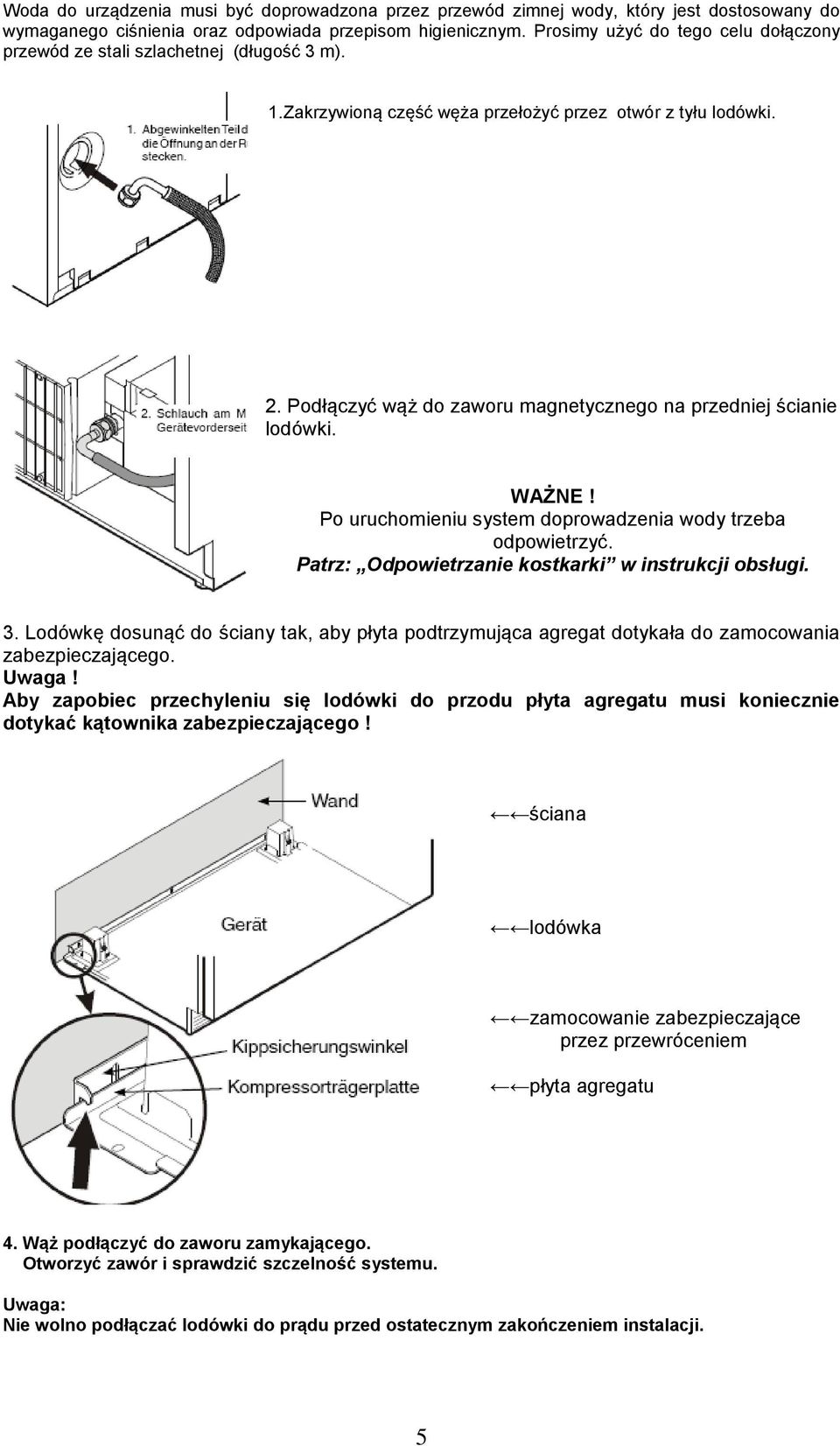

5 Woda do urządzenia musi być doprowadzona przez przewód zimnej wody, który jest dostosowany do wymaganego ciśnienia oraz odpowiada przepisom higienicznym. Prosimy użyć do tego celu dołączony przewód ze stali szlachetnej (długość 3 m). 1.Zakrzywioną część węża przełożyć przez otwór z tyłu lodówki. 2. Podłączyć wąż do zaworu magnetycznego na przedniej ścianie lodówki. WAŻNE! Po uruchomieniu system doprowadzenia wody trzeba odpowietrzyć. Patrz: Odpowietrzanie kostkarki w instrukcji obsługi. 3. Lodówkę dosunąć do ściany tak, aby płyta podtrzymująca agregat dotykała do zamocowania zabezpieczającego. Uwaga! Aby zapobiec przechyleniu się lodówki do przodu płyta agregatu musi koniecznie dotykać kątownika zabezpieczającego! ściana lodówka zamocowanie zabezpieczające przez przewróceniem płyta agregatu 4. Wąż podłączyć do zaworu zamykającego. Otworzyć zawór i sprawdzić szczelność systemu. Uwaga: Nie wolno podłączać lodówki do prądu przed ostatecznym zakończeniem instalacji. 5

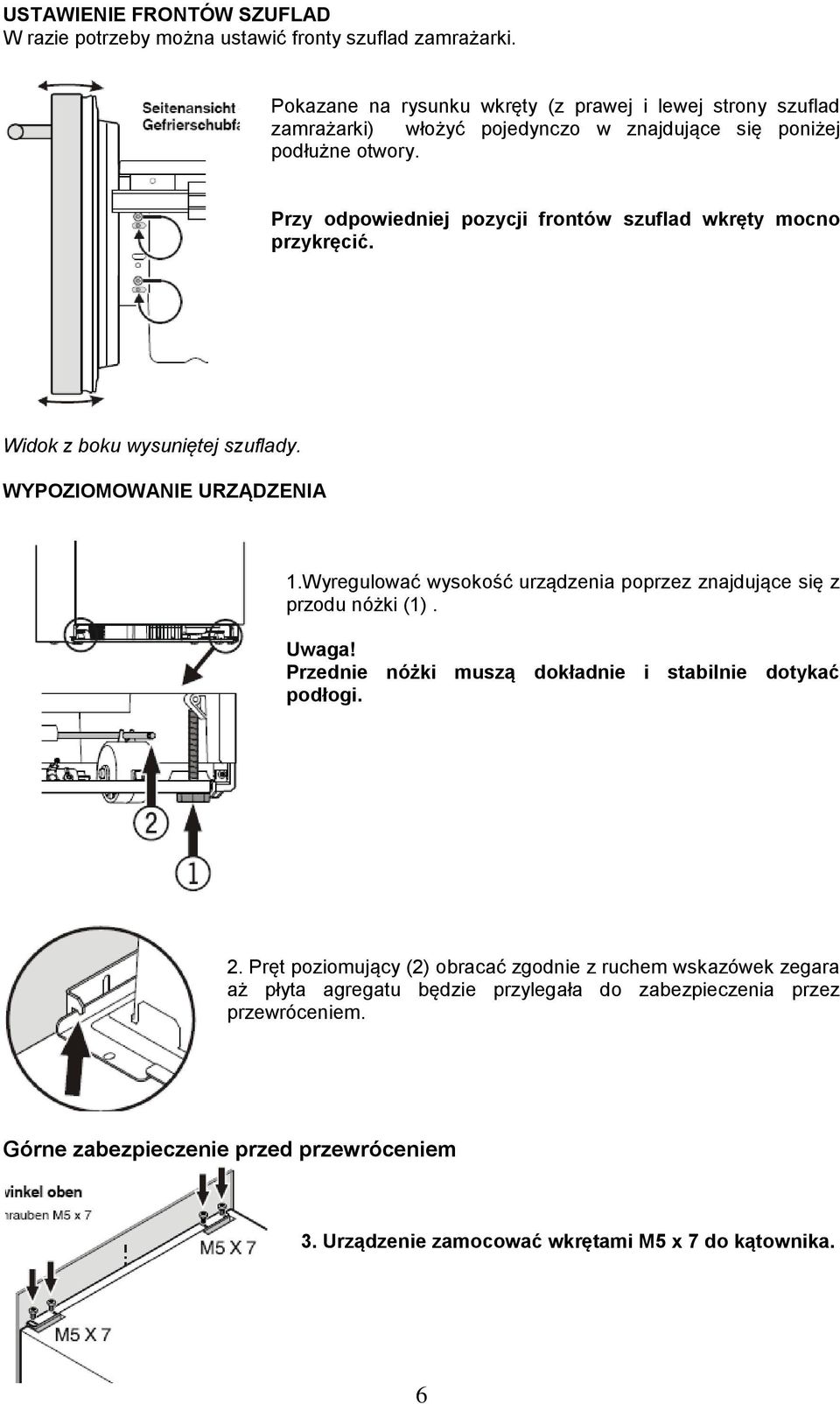

6 USTAWIENIE FRONTÓW SZUFLAD W razie potrzeby można ustawić fronty szuflad zamrażarki. Pokazane na rysunku wkręty (z prawej i lewej strony szuflad zamrażarki) włożyć pojedynczo w znajdujące się poniżej podłużne otwory. Przy odpowiedniej pozycji frontów szuflad wkręty mocno przykręcić. Widok z boku wysuniętej szuflady. WYPOZIOMOWANIE URZĄDZENIA 1.Wyregulować wysokość urządzenia poprzez znajdujące się z przodu nóżki (1). Uwaga! Przednie nóżki muszą dokładnie i stabilnie dotykać podłogi. 2. Pręt poziomujący (2) obracać zgodnie z ruchem wskazówek zegara aż płyta agregatu będzie przylegała do zabezpieczenia przez przewróceniem. Górne zabezpieczenie przed przewróceniem 3. Urządzenie zamocować wkrętami M5 x 7 do kątownika. 6

7 MONTAŻ FILTRA KURZU Dołączony do urządzenia filtr kurzu zmniejsza zanieczyszczenia komory agregatu zapobiegając przez to utracie wydajności chłodzenia. Filtr kurzu należy koniecznie zamontować. 1. Całkowicie wysunąć dolną szufladę zamrażarki. 2. Zdjąć z filtra folię ochronną. Wsunąć dolny brzeg filtra, wcisnąć przycisk i zatrzasnąć filtr na właściwej pozycji. MONTAŻ KRATKI WENTYLACYJNEJ Ważne! Zamontowanie dołączonej do urządzenia kratki jest niezbędne, aby zapewnić prawidłowe funkcjonowanie lodówki. Kratki nie wolno zasłaniać ani obudowywać
