1 Technika łączeniowa LED do zasilaczy, modułów i opraw

Technika łączeniowa WAGO do opraw LED Nowy trend w technice oświetleniowej Nowoczesna technika oświetleniowa musi łączyć komfort użytkowania, ekonomiczność i walory estetyczne.

2 Technika łączeniowa WAGO do opraw LED Nowy trend w technice oświetleniowej Nowoczesna technika oświetleniowa musi łączyć komfort użytkowania, ekonomiczność i walory estetyczne. Innowacyjna technika podłączania przewodów jest nieodłącznym elementem każdej oprawy. Przemyślana konstrukcja złącza gwarantuje zarówno szybkie i bezpieczne połączenie elektryczne, jak i bezawaryjną pracę lampy przez cały okres użytkowania. Technika podłączania przewodów musi spełniać specjalne wymagania, zwłaszcza w zakresie oświetlenia LED. Konstrukcja i funkcje złączek muszą uwzględniać nowe możliwości w zakresie produkcji systemów oświetleniowych LED. A sposób obsługi powinien być łatwy i przyjazny dla użytkownika. Zalety techniki łączeniowej WAGO: innowacyjne koncepcje i rozwiązania dla przemysłu oświetleniowego oszczędność czasu przy instalacji dzięki łatwej obsłudze technika zacisku sprężynowego niewymagająca serwisowania wysoka jakość dzięki certyfikowanym procesom i produktom dostępność wyrobów na całym świecie wsparcie techniczne i handlowe o ogólnoświatowym zasięgu

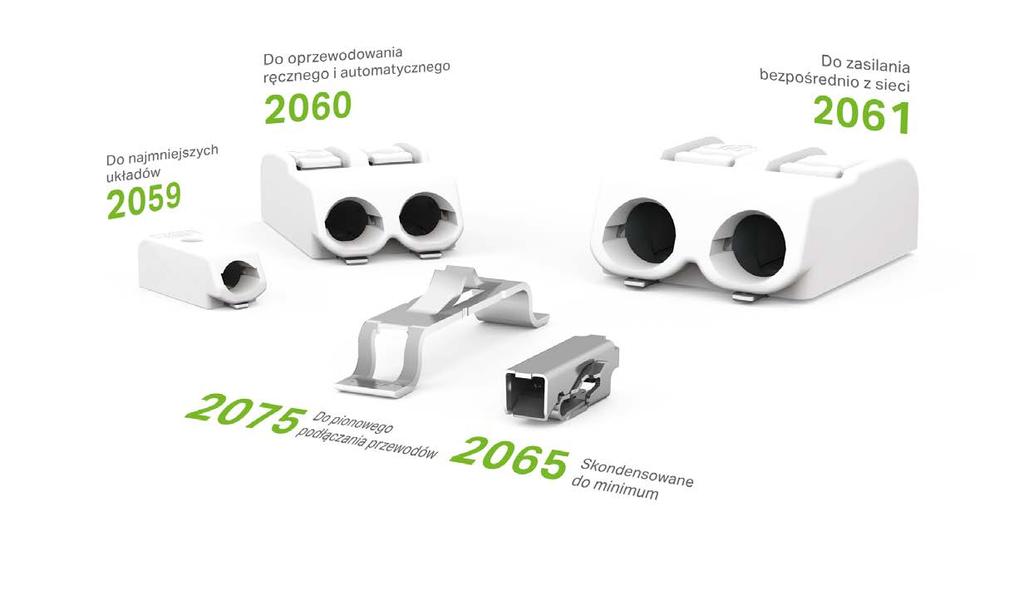

ZŁĄCZKI SMD DO PŁYTEK DRUKOWANYCH do modułów i zasilaczy LED Seria 2059 do najmniejszych układów do przewodów jednodrutowych 0,14 0,5 mm 2 * (AWG 26.

3 ZŁĄCZKI SMD DO PŁYTEK DRUKOWANYCH do modułów i zasilaczy LED Seria 2059 do najmniejszych układów do przewodów jednodrutowych 0,14 0,5 mm 2 * (AWG ) redukcja cieni dzięki niewielkiej wysokości złączek tylko 2,7 mm łatwy demontaż przewodów przy pomocy przyrządu montażowego grupowanie bez utraty rastra Seria 2060 do ręcznego i automatycznego oprzewodowania do przewodów o przekroju 0,2 0,75 mm 2 (AWG 24 18) redukcja cieni dzięki niewielkiej wysokości złączek tylko 4,5 mm łatwy montaż i demontaż wszystkich rodzajów przewodów przy pomocy przycisku element łączący ułatwiający zestawianie płytek drukowanych LED grupowanie bez utraty rastra przeznaczone do automatycznego oprzewodowania * 0,5 mm² j / AWG 20 j : Należy uwzględnić wskazówki dotyczące obsługi znajdujące się w karcie katalogowej! Seria 2061 do zasilania bezpośrednio z sieci do przewodów o przekroju 0,5 1,5 mm 2 (AWG 20 16) łatwy montaż i demontaż wszystkich rodzajów przewodów przy pomocy przycisku przeznaczone do automatycznego oprzewodowania grupowanie bez utraty rastra Seria 2065 skondensowana do minimum do przewodów o przekroju 0,2 0,75 mm² (AWG 24 18) szeroki zakres przekrojów przewodów podłączanych na niewielkiej przestrzeni redukcja cieni dzięki niewielkiej wysokości złączek niezawodna alternatywa dla lutowania przewodów łatwy montaż i demontaż wszystkich rodzajów przewodów przy pomocy przyrządu montażowego Seria 2075 idealna do pionowego podłączania przewodów do przewodów o przekroju 0,5 0,75 mm² (AWG 20) łatwiejszy montaż opraw dzięki możliwości oprzewodowania od tylnej strony płytki LED redukcja cieni dzięki niewielkiej wysokości złączek kompaktowa budowa umożliwiająca równomierne rozprowadzenie światła tańsza alternatywa dla lutowania przewodów do ręcznego i automatycznego oprzewodowania

ZŁĄCZKI I WIELOWTYKI DO PŁYTEK DRUKOWANYCH do zasilaczy LED Seria 250 do łatwego

przewodów o przekroju 0,2 1,5 mm 2 (AWG 24 16) oszczędność czasu dzięki montażowi

45 do płytki w celu wygodnego i oszczędzającego miejsce oprzewodowania łatwy montaż i

0,2 1,5 mm 2 (AWG 24 16) przyciski całkowicie zagłębione w obudowie, niewymagające

mostkowanie w celu powielania potencjałów także przy montażu automatycznym Seria 744 do

przewodów o przekroju 0,5 1,5 mm 2 (AWG 20 16), jednodrutowych także przy montażu

12) opcjonalne wewnętrzne mostkowanie w celu powielania potencjałów montaż wtykowy

przewodów o przekroju 0,5 1,5 mm 2 (AWG 20 16), jednodrutowych montaż wtykowy przewodów

oprzewodowanie w zabudowie poziomej i pionowej WINSTA MINI do montażu wtykowego różne

4 ZŁĄCZKI I WIELOWTYKI DO PŁYTEK DRUKOWANYCH do zasilaczy LED Seria 250 do łatwego montażu i demontażu wszystkich rodzajów przewodów Seria 805 do wszystkich zastosowań do przewodów o przekroju 0,2 1,5 mm 2 (AWG 24 16) oszczędność czasu dzięki montażowi wtykowemu przewodów jednodrutowych, także automatycznie podejście przewodem pod kątem 45 do płytki w celu wygodnego i oszczędzającego miejsce oprzewodowania łatwy montaż i demontaż wszystkich rodzajów przewodów przy pomocy przycisku do przewodów o przekroju 0,2 1,5 mm 2 (AWG 24 16) przyciski całkowicie zagłębione w obudowie, niewymagające dużej siły docisku przy montażu lub demontażu przewodów linkowych opcjonalne wewnętrzne mostkowanie w celu powielania potencjałów także przy montażu automatycznym Seria 744 do automatycznego oprzewodowania Seria 804 do przewodów o większych przekrojach do przewodów o przekroju 0,5 1,5 mm 2 (AWG 20 16), jednodrutowych także przy montażu automatycznym wysokość zaledwie 6,4 mm do przewodów o przekroju 0,25 2,5 mm 2 (AWG 20 12) opcjonalne wewnętrzne mostkowanie w celu powielania potencjałów montaż wtykowy przewodów jednodrutowych Seria 253 do oprzewodowania w różnych płaszczyznach do przewodów o przekroju 0,5 1,5 mm 2 (AWG 20 16), jednodrutowych montaż wtykowy przewodów jednodrutowych zaciski umieszczone na różnych płaszczyznach umożliwiające oprzewodowanie w zabudowie poziomej i pionowej WINSTA MINI do montażu wtykowego różne warianty kodowania do przewodów zasilających i sterowniczych prosta wymiana zasilaczy i modułów LED kompaktowe wielowtyki: rozstaw biegunów 4,4 mm

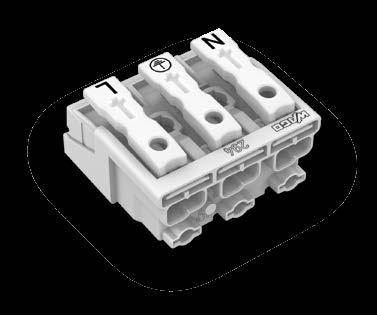

ZŁĄCZKI DO ZASILANIA SIECIOWEGO do opraw oświetleniowych LED Uniwersalne podłączenie zasilania do wszystkich rodzajów przewodów: wielodrutowych i linkowych: 0,5 2,5 mm 2 (AWG 18.

jednakowa długość odizolowana przewodów niezależna od ich przekroju Seria 221 łatwe przyłączanie modułów LED do zasilacza www.wago.

narzędzi oszczędność miejsca dzięki kompaktowej budowie Seria 294 Linect do uniwersalnego podłączania opraw oświetleniowych warianty od 2-biegunowych do 5-biegunowych do następujących technik

5 ZŁĄCZKI DO ZASILANIA SIECIOWEGO do opraw oświetleniowych LED Uniwersalne podłączenie zasilania do wszystkich rodzajów przewodów: wielodrutowych i linkowych: 0,5 2,5 mm 2 (AWG ) jednodrutowych: 0,5 2,5 mm 2 (AWG 18 12) różne warianty styków PE: bezpośrednie, śrubowe i zatrzaskowe zatrzaskowe obudowy odciążające przewody, z możliwością zamontowania po oprzewodowaniu jednakowa długość odizolowana przewodów niezależna od ich przekroju Seria 221 łatwe przyłączanie modułów LED do zasilacza montaż wszystkich rodzajów przewodów bez konieczności zarabiania końcówek do przewodów o przekroju 0,14 4 mm 2 warianty do 2, 3 i 5 przewodów intuicyjna obsługa za pomocą dźwigni, bez użycia narzędzi oszczędność miejsca dzięki kompaktowej budowie Seria 294 Linect do uniwersalnego podłączania opraw oświetleniowych warianty od 2-biegunowych do 5-biegunowych do następujących technik połączeń: instalacja wtykowa z wykorzystaniem wielowtyków typu T WINSTA do opraw Linect konwencjonalna instalacja Linect z możliwością wtykowego montażu opraw oświetleniowych konwencjonalna instalacja z bezpośrednim przyłączem do złączki zasilającej stabilny montaż dzięki specjalnej stopce zatrzaskowej Linect spójny system kodowania i opisu do zasilania sieciowego, awaryjnego oraz do sterowania natężeniem oświetlenia Seria 294 do uniwersalnego podłączania zasilania warianty od 2-biegunowych do 7-biegunowych warianty z otworami lub stopkami montażowymi u dołu złączki trzeci zacisk do 0,75 mm 2 różne warianty opisu biegunów np. do zasilania sieciowego, awaryjnego oraz sterowania natężeniem oświetlenia

6 WAGO ELWAG Sp. z o.o. ul. Piękna 58a Wrocław wago.elwag@wago.com Tel Fax / Technika łączeniowa do opraw LED 06/2017 Zastrzega się prawo do zmian technicznych Znak WAGO jest zarejestrowanym znakiem towarowym spółki WAGO Verwaltungsgesellschaft mbh. Titelmotiv: istock.com/stefano Giammarco Copyright WAGO Kontakttechnik GmbH & Co. KG Wszelkie prawa zastrzeżone. Treść i struktura strony internetowej, katalogów, filmów oraz innych utworów WAGO podlegają ochronie prawa autorskiego. Rozpowszechnianie i zmiana zawartości stron jak i filmów jest niedozwolona. Dostęp do tych zawartości nie powinien być rozpowszechniany w celach komercyjnych jak i udostępniany osobom trzecim. Ochroną prawa autorskiego objęte są także zdjęcia i filmy, które zostały udostępnione WAGO Kontakttechnik GmbH & Co. KG. przez osoby trzecie.
