ZESTAW ŻARÓWEK LED 12V DC Z DEDYKOWANYM STEROWNIKIEM RADIOWYM

Transkrypt

1 ZESTAW ŻARÓWEK LED 12V DC Z DEDYKOWANYM STEROWNIKIEM RADIOWYM CHARAKTERYSTYKA PRODUKTU Zestaw żarówek LED zasilanych napięciem bezpiecznym 12V DC z dedykowanym sterownikiem radiowym to wyjście na przeciw rosnącym potrzebom coraz szerszego grona użytkowników technologii oświetleniowej LED. Po raz pierwszy w jednym zestawie żarówek znaleźć można elementy charakterystyczne dla różnych typów źródeł światła LED: zasilanie napięciem bezpiecznym 12V DC funkcja regulacji natężenia światła funkcje załączania i wyłączania źródeł światła według zadanych programów możliwość podziału źródeł światła na niezależnie załączane sekcje zdalne sterowanie pilotem radiowym Nowatorskie połączenie technologii obecnych w dotychczasowych produktach Lumenmax pozwoliło stworzyć nowy, uniwersalny zestaw żarówek o bardzo szerokim zastosowaniu. Doskonale sprawdza się jako zestaw punktowych sufitowych źródeł światła, a także jako wyposażenie żyrandoli i opraw wiszących.

2 ELEMENTY ZESTAWU Dedykowany zasilacz stałonapięciowy ze stabilizacją napięcia wyjściowego 12V DC (moc zasilacza zależy od zestawu) Dedykowany sterownik z pilotem radiowym Żarówki LED GU5.3 (MR16) 12V DC (ilość żarówek zależy od zestawu) Gniazdo GU5.3 (MR16) do montażu żarówek (ilość zależy od zestawu)

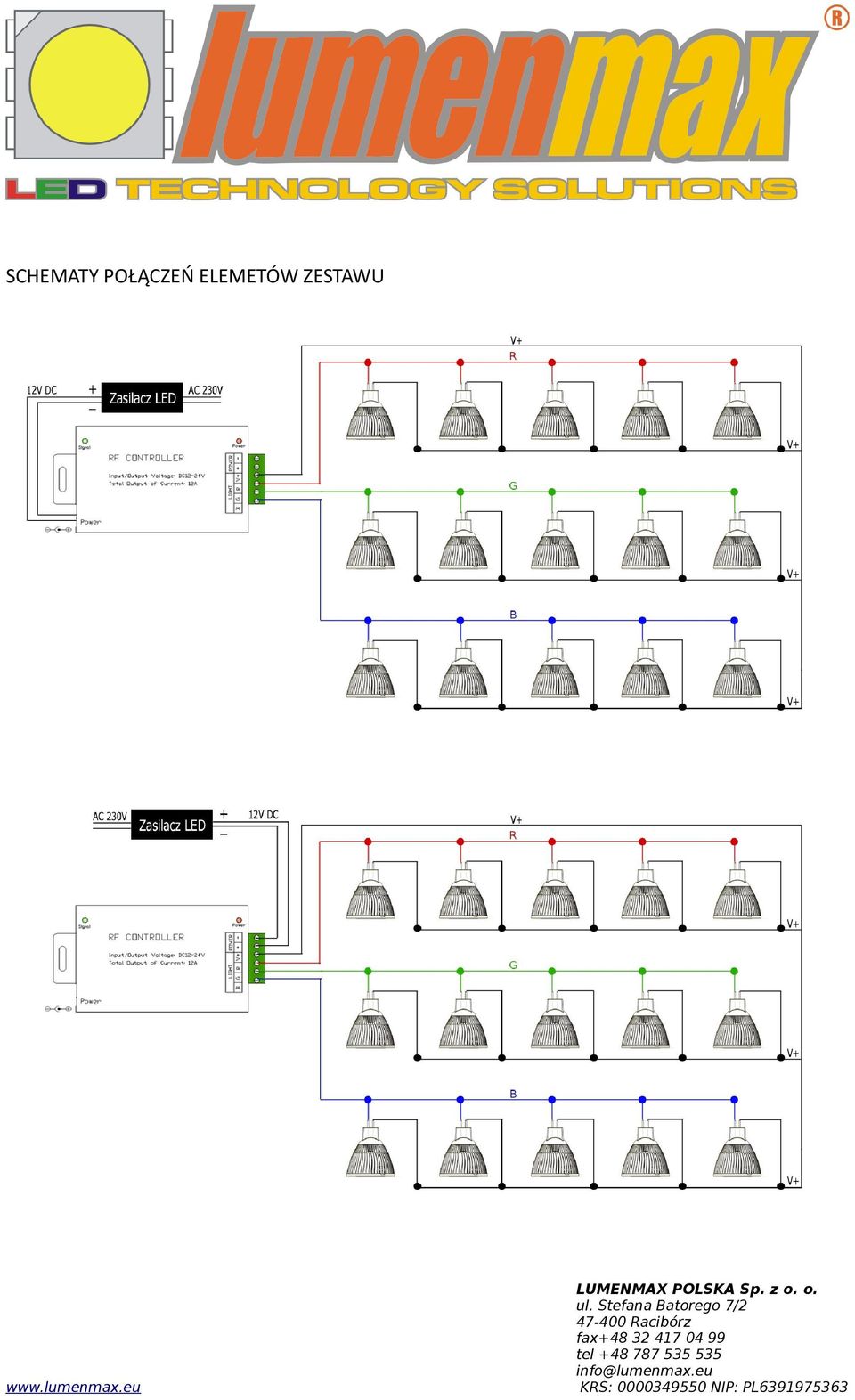

3 SCHEMATY POŁĄCZEŃ ELEMETÓW ZESTAWU

4 Podłączenie zasilacza 12V DC do sterownika można zrealizować na dwa sposoby, jak zostało to pokazane na powyższych schematach. Sposób 1: za pomocą oryginalnej wtyczki DC zasilacza, którą podłącza się do gniazda DC w sterowniku Sposób 2: za pomocą wtyczki z zaciskami śrubowymi podłączonej do odpowiedniego gniazda w sterowniku W tym przypadku należy odciąć oryginalną wtyczkę zasilacza i poszczególne przewody, po zdjęciu izolacji z końcówek, umieścić w odpowiednich zaciskach śrubowych. Przewody zasilające poszczególne sekcje żarówek montuje się we wtyczce z zaciskami śrubowymi w zaciskach B, G, R, V+, zgodnie ze schematami zamieszczonymi powyżej.

5 FUNKCJE STEROWANIA ŚWIATŁEM 1. Ściemnianie i rozjaśnianie manualne płynna zmiana natężenia światła w szerokim zakresie za pomocą przycisków na pilocie zdalnego sterowania. Nowe żarówki EL-CER MR16 świecące na 100% mocy: Nowe żarówki EL-CER MR16 ściemnione maksymalnie za pomocą sterownika: 2. Ściemnianie i rozjaśnianie automatyczne cykliczna płynna zmiana natężenia światła z możliwością ręcznej regulacji prędkości zmian (czasu trwania cyklu) za pomocą przycisków na pilocie zdalnego sterowania. 3. Załączanie i wyłączanie automatyczne cykliczne załączanie i wyłączanie źródeł światła z możliwością ręcznej regulacji częstotliwości załączania za pomocą przycisków na pilocie zdalnego sterowania. 4. Niezależne załączanie trzech sekcji źródeł światła za pomocą przycisków na pilocie zdalnego sterowania.

6 OFEROWANE ZESTAWY 1. Zasilacz 24W, sterownik, żarówka LED MR16 3 sztuki, gniazdo MR16 FL 3 sztuki 2. Zasilacz 42W, sterownik, żarówka LED MR16 6 sztuk, gniazdo MR16 FL 6 sztuk 3. Zasilacz 72W, sterownik, żarówka LED MR16 12 sztuk, gniazdo MR16 FL 12 sztuk 4. Zasilacz 150W, sterownik, żarówka LED MR16 24 sztuki, gniazdo MR16 FL 24 sztuki ŻARÓWKI DOSTĘPNE W ZESTAWACH 1. EL-CER MR16 biała ciepła 2. EL-CER MR16 biała zimna 3. EL-SMB08 ALU MR16 biała ciepła 4. EL-SMB08 ALU MR16 biała zimna 5. EL-COB5SE MR16
