1 X-COM -SYSTEM i X-COM S-SYSTEM Złączki listwowe z funkcją wtykową

2 Spis treści X-COM -SYSTEM 04 Obsługa 07 X-COM -SYSTEM przegląd oferty 08 X-COM S-SYSTEM 12 Obsługa 14 X-COM S-SYSTEM przegląd oferty 16 Gniazda X-COM -SYSTEM, X-COM S-SYSTEM, X-COM S-SYSTEM-MINI 20 X-COM S-SYSTEM do zastosowań Ex

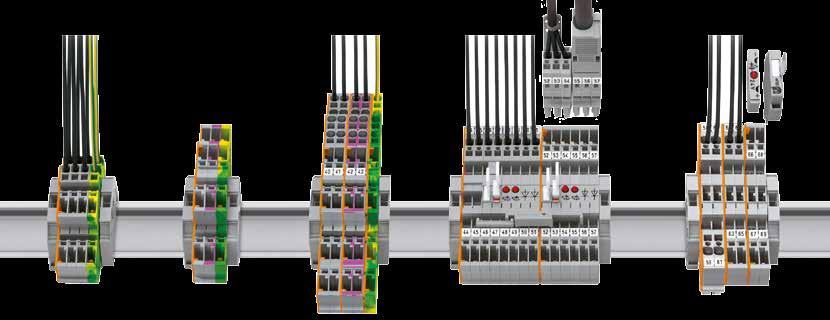

3 X-COM -SYSTEM Eliminacja ryzyka błędnego wetknięcia dzięki kodowaniu grup o tej samej liczbie biegunów Łatwy pomiar dzięki otworom na wtyk pomiarowy (Ø 2 mm + Ø 2,3 mm) w gniazdach i złączkach bazowych Mechaniczne środki bezpieczeństwa: Zaczepy ryglujące Płytki odciążające przewody Obudowy odciążające przewody Możliwość mostkowania gniazd i złączek bazowych; zachowanie żądanej liczby biegunów nawet przy wyjętym gnieździe Bogactwo wariantów 500 V / 32 A, 100% ochrona przed błędnym wetknięciem, 100% ochrona przed dotykiem bezpośrednim Certyfikat IRIS Wyroby WAGO dla kolejnictwa są opracowywane zgodnie z aktualnymi normami i dyrektywami. Potwierdzamy to poprzez regularną certyfikację w TÜV Süd. Dzięki otrzymaniu uznanego na całym świecie certyfikatu IRIS, WAGO spełnia najwyższe wymagania jakościowe w transporcie szynowym. Ochrona przeciwpożarowa Przejrzystość przy zestawianiu listew w grupy dzięki m ściankom końcowym Dane techniczne Technika podłączania przewodu: zacisk CAGE CLAMP 0,08 mm 2 4 mm V / 6 kv / 3 32 A AWG V, 10 A UL szerokość modułu 5 mm / in 4 KORZYŚCI: Na etapie produkcji: konfekcjonowane wiązki przewodowe można przetestować przed podłączeniem do instalacji. Na etapie montażu: konfekcjonowanie wiązek przewodowych i ochrona przed błędnym wetknięciem pozwala na oszczędność kosztów i czasu, dzięki czemu montaż może wykonywać nawet niewykwalifikowany personel. W trakcie eksploatacji i serwisowania: grupy wtykowe można w razie awarii szybko i bezproblemowo wymienić. Poliamid (PA 6.6) V0, stosowany przez WAGO jako materiał izolacyjny, zgodnie z wymogami w transporcie szynowym, odpowiada klasyfikacji następujących norm dotyczących ochrony przeciwpożarowej: EN ASTM E 662 ASTM E 162 SMP 800-C X-COM -SYSTEM spełnia wszystkie istotne wymagania określone w normie DIN EN ( Zastosowania kolejowe ). X-COM -SYSTEM (raster 5 mm) jest kompatybilny z akcesoriami do serii

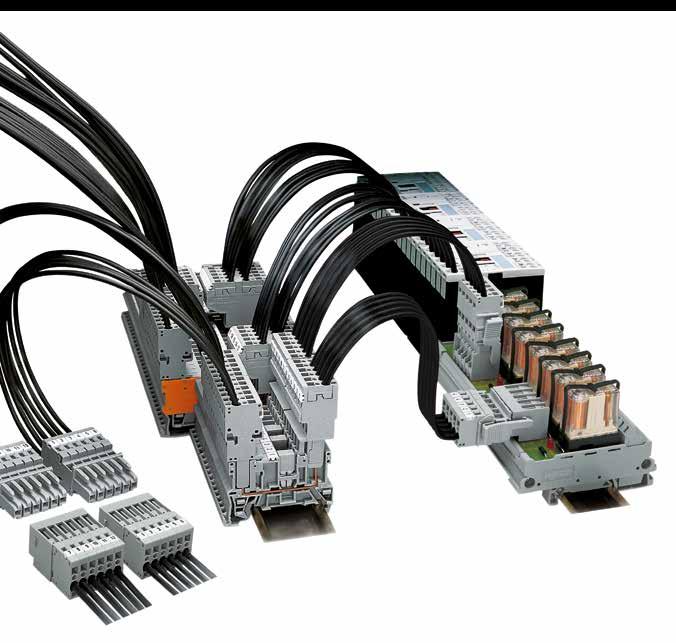

4 X powodów, dla których warto zastosować X-COM -SYSTEM OBSŁUGA MONTAŻ ZACISK CAGE CLAMP ZACISK CAGE CLAMP Wtyki ze stopkami zatrzaskowymi: oszczędność kosztów przy montażu na blasze perforowanej lub na płaskich płytach montażowych Prosty pomiar i projektowanie dzięki 1-biegunowym gniazdom Wtykowy rozdział maks. 6 potencjałów Zamontować złączki bazowe na szynie montażowej i ścisnąć w celu zakleszczenia KODOWANIE Złączka bazowa: montaż/demontaż przewodów przy użyciu przyrządu montażowego, klinga (3,5 x 0,5) mm KODOWANIE Gniazdo: montaż/demontaż przewodu. Możliwe także podejście przyrządem montażowym z boku POMIAR Integracja podzespołów elektronicznych z oprzewodowaniem systemowym Dzięki swoim parametrom nominalnym 500 V/32 A przy 4 mm 2, X-COM -SYSTEM jest kompatybilny z wielowtykami o tym samym przekroju podłączanych przewodów, co umożliwia oszczędność kosztów do 60%. Kodowanie gniazda: wyłamać wypust kodujący. Nie wyłamywać pierwszego i ostatniego wypustu kodującego lub zastosować dodatkowo zaczep ryglujący MOSTKOWANIE Bolec kodujący zamocować odpowiednią stroną w złączce bazowej. Demontaż bolca kodującego ze złączki bazowej MOSTKOWANIE Pomiar przy użyciu wtyku pomiarowego Ø 2 mm lub Ø 2,3 mm (maks. napięcie probiercze 42 V) MOSTKOWANIE Mostki poprzeczne i omijające do złączek bazowych, mostek omijający do gniazda 2-przewodowego i mostek poprzeczny mini do gniazda 1-przewodowego ZACZEP RYGLUJĄCY Mostkowanie złączek bazowych przy pomocy wtykanego mostka przewodowego lub poprzecznego, także poprzez ściankę końcową ZACZEP RYGLUJĄCY Mostkowanie redukcyjne złączek zasilających do dużych przekrojów (maks. 10 mm²) ze złączkami bazowymi DEMONTAŻ Racjonalizacja przy montażu rozdzielnicy Oszczędność dzięki możliwości konfekcjonowania elementów wtykowych przed podłączeniem do instalacji! Montaż/demontaż zaczepu ryglującego Gniazdo zabezpieczone od zewnętrznej strony układu zaczepem ryglującym Złączki rozsunąć przyrządem montażowym. Przesunąć złączkę i zdjąć z szyny 6 7 Zgodnie z definicją wielowtyków, podłączanie/rozłączanie wielowtyku nie może odbywać się pod napięciem lub pod obciążeniem.

5 PROGRAM X-COM Gniazda, z możliwością kodowania 1-przewodowe, proste, szare** 1-przewodowe, proste, niebieskie** 1-przewodowe, kątowe** 2-przewodowe, proste Gniazdo 1-przewodowe z bocznym zaczepem ryglującym Akcesoria W telegraficznym skrócie bieg / / bieg / / / bieg / / / bieg bieg bieg bieg bieg bieg bieg bieg Wtyk funkcyjny, np. bezpiecznik, dioda, LED, seria 280 i 281 Moduł elektroniczny, np. przekaźnik, optoseparator, seria 286, seria 786 Gniazda do samodzielnego konfekcjonowania patrz strona Akcesoria Mostek poprzeczny przewodowa/ 1-pinowa 2-pinowa 2-przewodowa/ 1-pinowa 2-przewodowa/2-pinowa 4-pinowa 1-przewodowa/1-pinowa 2-pinowa Złączki funkcyjne 2-pinowa/ 2-pinowa Złączki dwupiętrowe 2-przewodowa/2-pinowa z mostkowaniem wewnętrznym niebieski / / / z szyną ekranową Złączka bazowa PE żółto-zielony Złączka bazowa rozłączalna z szyną ekranową Złączka bazowa diodowa Anoda po prawej / / / / Anoda po lewej / / / / Złączka bazowa z LED Anoda po prawej / / / / Anoda po lewej / / / / Ścianka końcowa Ścianka rozdzielająca Złączki/podstawki bazowe do modułów wtykanych 1-przewodowa/1-pinowa 1-przewodowa/1-pinowa 2-przewodowa/1-pinowa 1-przewodowe/1-przewodowe 2-pinowa Ścianka końcowa Ścianka rozdzielająca, wystająca bieg / / / bieg / / / bieg / / / bieg / / / Wtyki z pinami lutowniczymi prosty kątowy z zaciskiem CAGE CLAMP z zaciskiem CAGE CLAMP i dystansowymi uchwytami montażowymi z zaciskiem CAGE CLAMP i uchwytami Snap-In 2-bieg / / bieg / / bieg / / Mostek przeskokowy, izolowany Mostek omijający, izolowany, rozstaw 5 mm Wtykany mostek przewodowy, izolowany, przekrój przewodu 0,75 mm 2 izolowany, jasno** izolowany, jasno** Moduł pomiarowy, do łączenia zatrzaskowego, szer. 5 mm Pusty moduł, do łączenia zatrzaskowego, szer. 5 mm Wtyk pomiarowy, z przewodem o długości 500 mm Adapter pomiarowy do wtyku pomiarowego Przyrząd montażowy, do gniazd i wtyków z zaciskiem CAGE CLAMP Wskazówka: Należy stosować wyłącznie do 1-przewodowych gniazd i wtyków. Zaczep ryglujący, 1-biegunowy Zaczep ryglujący, od 2 biegunów wzwyż z 1 na 2 z 1 na 3 z 1 na 4 z 1 na 5 z 1 na 6 z 1 na 7 z 1 na 8 60 mm 110 mm 250 mm 2-tor. 3-tor. 4-tor. 5-tor. 6-tor. 7-tor. 8-tor. 9-tor. 10-tor. z 1 na 3 z 1 na 4 z 1 na 5 z 1 na 6 z 1 na 7 z 1 na 8 z 1 na 9 z 1 na 10 = złączki 9 A 9 A 9 A czerwony Ø 2 mm żółty Ø 2,3 mm Szczypce Przyciski Ø 2,3 mm Akcesoria Zaślepka pinu z miejscem na oznacznik Mini-WSB*** Zaślepka otworów na mostki do 1-przewodowych gniazd Zaślepka ostrzegawcza, z czarną błyskawicą, do 5 złączek Blokada izolacji, 5 szt./pasek Bolce kodujące, do kodowania gniazd*** Oznaczniki Mini-WSB, 10 pasków po 10 tabliczek w karcie Blokada łącznika wtykowego Bezśrubowa blokada końcowa, na szynę TS 35 Bezśrubowa blokada końcowa, na szynę TS żółty biały jasno ciemno bez nadruku 0,08 0,2 mm 2 0,25 0,5 mm 2 0,75 1 mm (seria 769) (seria 870) (seria 870) (seria 870) (seria 870) mm szer. 6 mm szer. 10 mm ** do serii 870 ** wyłącznie do serii 870 *** także do serii

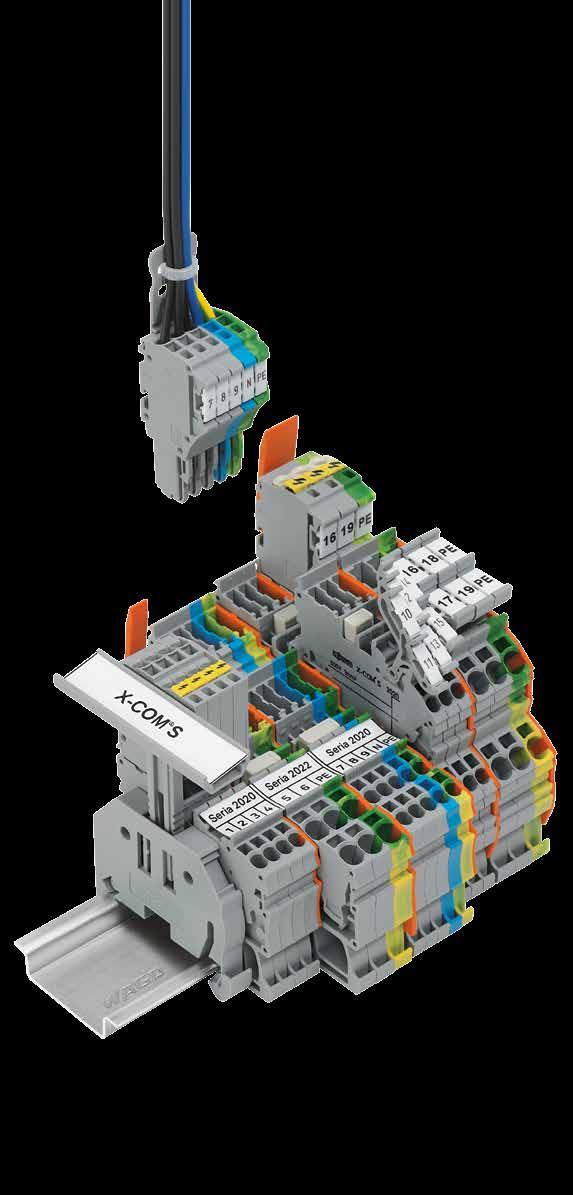

6 X-COM S - SYSTEM Zabezpieczenie wtyków przy pomocy zaczepów ryglujących 2-przewodowe gniazda Oszczędność miejsca dzięki szerokości złączek i modułów wynoszącej tylko 3,5 mm Czytelność opisu dzięki paskom oznacznikowym z wielopoziomowym nadrukiem oraz oznacznikom WMB Eliminacja ryzyka błędnego wetknięcia dzięki kodowaniu grup o tej samej liczbie biegunów Przejrzystość przy zestawianiu listew w grupy dzięki m ściankom końcowym Od szerokości 3,5 mm, do 690 V / 32 A, 100% ochrona przed błędnym wetknięciem, 100% ochrona przed dotykiem bezpośrednim Wtykowe złączki listwowe X-COM S-SYSTEM i TOPJOB S dzięki identycznym kształtom są ze sobą kompatybilne. Dzięki temu przy mostkowaniu i oznaczaniu złączek użytkownicy X-COM S-SYSTEM mogą skorzystać z bogatej oferty akcesoriów do rodziny złączek listwowych TOPJOB S. Oba systemy można ze sobą zestawiać na potrzeby specyficznych rozwiązań. X-COM S-SYSTEM oferuje złączki w dwóch różnych szerokościach: Certyfikat IRIS Wyroby WAGO dla kolejnictwa są opracowywane zgodnie z aktualnymi normami i dyrektywami. Potwierdzamy to poprzez regularną certyfikację w TÜV Süd. Dzięki otrzymaniu uznanego na całym świecie certyfikatu IRIS, WAGO spełnia najwyższe wymagania jakościowe w transporcie szynowym. Ochrona przeciwpożarowa 3,5 mm do przewodów maks. 1,5 mm 2 oraz 5,2 mm do przewodów maks. 4 mm 2 Dane techniczne Technika łączeniowa: zacisk Push-in CAGE CLAMP Seria 2022: do przewodów maks. 4 mm 2 przy szer. złączki 5,2 mm Seria 2020: do przewodów maks. 1,5 mm 2 przy szer. złączki 3,5 mm Do wykorzystania akcesoria do złączek listwowych TOPJOB S Poliamid (PA 6.6) V0, stosowany przez WAGO jako materiał izolacyjny, zgodnie z wymogami w transporcie szynowym, odpowiada klasyfikacji następujących norm dotyczących ochrony przeciwpożarowej: EN ASTM E 662 ASTM E 162 SMP 800-C KORZYŚCI: Technika Push-in CAGE CLAMP umożliwia montaż wtykowy przewodów jednodrutowych i linkowych zakończonych tulejkami. Na etapie produkcji: konfekcjonowane wiązki przewodowe można przetestować przed podłączeniem do instalacji. Na etapie montażu: konfekcjonowanie wiązek przewodowych i ochrona przed błędnym wetknięciem pozwala na oszczędność kosztów i czasu, dzięki czemu montaż może wykonywać nawet niewykwalifikowany personel. W trakcie eksploatacji i serwisowania: grupy wtykowe można w razie awarii szybko i bezproblemowo wymienić

7 OBSŁUGA MOSTKOWANIE Złączki X-COM S można mostkować przy pomocy tego samego systemu mostków, który stosowany jest przy złączkach TOPJOB S. Przy zastosowaniu ścianki końcowej możliwa jest również kombinacja połączeń ze złączkami TOPJOB S. Możliwe jest łączenie złączek z serii 2020 i W obu tych seriach kanały do mostkowania znajdują się na tym samym poziomie. OCHRONA PRZED DOTYKIEM ZACZEP RYGLUJĄCY ZACZEP RYGLUJĄCY i gniazda zapewniają ochronę przed dotykiem bezpośrednim. Zaczep ryglujący wsunąć do żądanej pozycji. KODOWANIE KODOWANIE POMIAR Gniazda można osobno wyposażać w zaczepy ryglujące. PODWÓJNA OSZCZĘDNOŚĆ MIEJSCA: Złączki X-COM S-MINI (szer. 3,5 mm) Złączki dwupiętrowe Wypust kodujący usunąć przy pomocy cęgów. Bolec kodujący wprowadzić do otworu do kodowania odpowiedniej złączki i wyłamać przez przekręcenie. OZNACZANIE OZNACZANIE DEMONTAŻ Adapter do wtyku pomiarowego lub bananowego 4 mm można wykorzystywać także do złączek X-COM S-MINI. Łatwy proces oznaczania dzięki dużej powierzchni opisu Dodatkowa możliwość opisu dzięki adapterowi do montażu zatrzaskowego Połączone ze sobą zatrzaskowo złączki rozdzielić i rozsunąć przy pomocy przyrządu montażowego. Zgodnie z definicją wielowtyków, podłączanie/rozłączanie wielowtyku nie może odbywać się pod napięciem lub pod obciążeniem

8 PROGRAM X-COM S W telegraficznym skrócie X-COM S-SYSTEM-MINI Seria 2020 gniazda, kodowalne 1-przewodowe 2-przewodowe 2-bieg bieg bieg Po każdym gnieździe należy w złączce bazowej zastosować ściankę końcową. Seria 2022 gniazda, kodowalne 1-przewodowe 1-bieg bieg Numery katalogowe poszczególnych wariantów patrz www. 15-bieg. wago.com lub Katalog główny, tom 1 1-bieg. niebieski 1-bieg. żółto-zielony / bieg. żółto-zielony / Numery katalogowe wariantów z zaczepem ryglującym i/oraz z płytką odciążającą przewody patrz Katalog główny, tom 1 2-bieg. 3-bieg. 4-bieg. 7-bieg. 10-bieg. 15-bieg. 2-bieg. 3-bieg. 4-bieg. 7-bieg. 10-bieg. 1-przewodowe gniazda z zamontowaną fabrycznie płytką odciążającą przewody / (2-3-bieg.) / (2-3-bieg.) / (4-6-bieg.) / (7-9-bieg.) / (10-15-bieg.) / (10-15-bieg.) 2-przewodowe gniazda z zamontowaną fabrycznie płytką odciążającą przewody / (2-3-bieg.) / (2-3-bieg.) / (4-6-bieg.) / (7-9-bieg.) / (10-15-bieg.) Akcesoria do serii 2020 izolowany, jasno izolowany, jasno Podstawka z 6 bolcami kodującymi, do kodowania gniazd System oznaczania WMB, 10 pasków po 10 tabliczek w karcie 2-tor. 3-tor. 4-tor. 5-tor. 6-tor. 7-tor. 8-tor. 9-tor. 10-tor. z 1 na 3 z 1 na 4 z 1 na 5 z 1 na 6 z 1 na 7 z 1 na 8 z 1 na 9 z 1 na 10 bez nadruku Do złączek o szer. 3,5 mm Akcesoria do serii 2022 izolowany, jasno izolowany, jasno Dwupiętrowy mostek pionowy, izolowany, jasno Podstawka z 6 bolcami kodującymi, do kodowania gniazd System oznaczania WMB, 10 pasków po 10 tabliczek w karcie 2-tor. 3-tor. 4-tor. 5-tor. 6-tor. 7-tor. 8-tor. 9-tor. 10-tor. z 1 na 3 z 1 na 4 z 1 na 5 z 1 na 6 z 1 na 7 z 1 na 8 z 1 na 9 z 1 na 10 bez nadruku rozciągalne 5-5,2 mm Akcesoria do serii 2020/2022 Płytka odciążająca przewody Zaczep ryglujący Zaczep ryglujący System oznaczania WMB, 10 pasków po 10 tabliczek w karcie Paski oznacznikowe, bez nadruku,, rolka 50 m Bezśrubowa blokada końcowa, na szynę TS 35 Odgałęźnik pomiarowy bez nadruku do maks. 2,5 mm szer. 6 mm szer. 12,5 mm szer. 25 mm szer. 35 mm szer. 55 mm 75 mm szer. 9,6 mm szer. 4,8 mm Do złączek o szer. 3,5 mm biały szer. 11 mm szer. 6 mm bieg / (10-15-bieg.) WMB Inline, tabliczek WMB (3,5 mm) w rolce bez nadruku Dwupiętrowy adapter oznacznika, uchylny Bezśrubowa blokada końcowa, na szynę TS 35 szer. 10 mm Seria 2020 Złączki bazowe 1-przew./ 1-pin. 2-przew./1-pin. 2-przew./2-pin. dwupiętrowe 1-przew./1-pin. bez/z podstawką oznacznika dwupiętrowe 2-przew./2-pin. z wew. mostkowaniem bez/z podstawką oznacznika Seria 2022 Złączki bazowe 1-przew./ 1-pin. 2-przew./1-pin. 2-przew./2-pin. dwupiętrowe 1-przew./1-pin. bez/z podstawką oznacznika dwupiętrowe 2-przew./2-pin. z wew. mostkowaniem bez/z podstawką oznacznika X-COM S-SYSTEM 1-przewodowe gniazda z zamontowaną fabrycznie płytką odciążającą przewody 1-bieg / bieg / bieg / bieg / bieg / bieg / bieg / Dwupiętrowy adapter oznacznika, uchylny Zaślepka ostrzegawcza, z czarną błyskawicą, do 5 złączek żółty Końcówka pomiarowa Ø 1 mm Zaślepka ostrzegawcza, z czarną błyskawicą, do 5 złączek Blokada izolacji, 5 szt./pasek WMB Inline, tabliczek WMB (5 mm) w rolce Opis przy pomocy adaptera oznacznika żółty jasno bez nadruku 0,25-0,5 mm rozciągalne 5-5,2 mm Przyrząd montażowy z izolowanym trzpieniem Typ 1, klinga (2,5 x 0,4) mm Typ 2, klinga (3,5 x 0,5) mm Klinga (3,5 x 0,5) mm, krótki Typ 2, klinga (3,5 x 0,5) mm, krótki, kątowy Typ 1, klinga (2,5 x 0,4) mm, krótki Typ 1, klinga (2,5 x 0,4) mm, krótki, kątowy bieg / L/L / / N/L / L/N / PE/N / PE/L / niebieski N / / żółto-zielony PE / / L/L / / N/L / / L/N / / PE/N / PE/L / niebieski N / żółto-zielony PE / bieg / bieg / bieg / bieg / bieg / bieg / bieg / Ścianka końcowa Ścianka końcowa Pozostałe warianty patrz lub Katalog główny, tom

9 GNIAZDA DO SAMODZIELNEGO Dzięki modularnej budowie gniazd użytkownik ma możliwość tworzenia dowolnych konfiguracji, KONFEKCJONOWANIA wynikających z konieczności częstej zmiany liczby biegunów, na przykład podczas konstruowania prototypów. X-COM -SYSTEM Przykład: 5-biegunowe gniazdo 1-przewodowe X-COM -SYSTEM X-COM S-SYSTEM Przykład: 5-biegunowe gniazdo 1-przewodowe X-COM S-SYSTEM X-COM S-SYSTEM-MINI Przykład: 5-biegunowe gniazdo 1-przewodowe X-COM S-SYSTEM-MINI Moduł początkowy ze zintegrowaną ścianką końcową / Moduł wewnętrzny / Moduł wewnętrzny Moduł końcowy Moduł początkowy ze ścianką końcową Moduł wewnętrzny Moduł wewnętrzny Moduł końcowy Moduł początkowy ze ścianką końcową Moduł końcowy Moduł końcowy Gniazdo X-COM -SYSTEM składa się z: modułu początkowego ze zintegrowaną ścianką końcową maks. 13 modułów wewnętrznych (co daje 15-biegunowe gniazdo = maks. liczba biegunów) modułu końcowego Gniazdo X-COM S-SYSTEM składa się z: modułu początkowego ze zintegrowaną ścianką końcową maks. 13 modułów wewnętrznych modułu końcowego Gniazdo X-COM S-SYSTEM-MINI składa się z: modułu początkowego ze ścianką końcową maks. 14 modułów końcowych 1-przewodowy moduł końcowy 1-przewodowy moduł końcowy, kątowy 2-przewodowy moduł końcowy niebieski / / / żółto-zielony / / / przewodowy moduł wewnętrzny 1-przewodowy moduł wewnętrzny, kątowy 2-przewodowy moduł wewnętrzny niebieski / / / żółto-zielony / / / przewodowy moduł początkowy 1-przewodowy moduł początkowy, kątowy 2-przewodowy moduł początkowy niebieski / / / żółto-zielony / / / X-COM S- SYSTEM seria przewodowy moduł końcowy Prefabrykowane gniazda 1-przewodowy moduł wewnętrzny 1-przewodowy moduł początkowy niebieski żółto-zielony X-COM S- SYS- TEM-MINI seria przewodowy moduł końcowy 1-przewodowy moduł początkowy 2-przewodowy 2-przewodowy moduł początkowy moduł końcowy niebieski żółto-zielony i 2 : na przykładzie / i / i 4 : na przykładzie / i / Więcej informacji patrz Katalog główny, tom 1. Prefabrykowane gniazda X-COM -SYSTEM, seria 2022, 1-przewodowe gniazda X-COM -S-SYSTEM-MINI, seria 2020, 1-przewodowe gniazda 2-przewodowe gniazda X-COM -SYSTEM, seria 769, 1-przewodowe gniazda 3-bieg. 5-bieg. 3-bieg. 5-bieg. 3-bieg. 5-bieg. 3-bieg. 5-bieg. Początkowy PE i wewnętrzny niebieski / / Końcowy PE i wewnętrzny niebieski / / Początkowy PE i wewnętrzny nieb. 2 Końcowy PE i wewnętrzny nieb / / / / / / / / / / / / Początkowy PE / Początkowy PE / / / / / / Końcowy PE / Końcowy PE / / / / / /

10 X-COM S-SYSTEM X-COM S-SYSTEM, Ex na, seria 2022 Do zastosowań Ex 32,5 mm/ 1.28 in 32,5 mm/ 1.28 in 32,5 mm/ 1.28 in 28,6 mm/1.13 in 39,2 mm/1.55 in 48,5 mm/1.91 in 59,2 mm/2.33 in 46,6 mm/1.83 in 86,2 mm/3.39 in 1-przewodowa/ 1-pinowa złączka bazowa 2-przewodowa/ 1-pinowa złączka bazowa 2-przewodowa/ 2-pinowa złączka bazowa / / / niebieski / / / żółto-zielony / / / ,3 mm/2.02 in 61,4 mm/2.41 in 51,3 mm/2.02 in 61,4 mm/2.41 in 51,3 mm/2.02 in 61,4 mm/2.41 in 46,9 mm/1.85 in 80,1 mm/3.15 in 46,9 mm/1.85 in 80,1 mm/3.15 in 46,9 mm/1.85 in 80,1 mm/3.15 in 1-przewodowa/1-pinowa dwupiętrowa złączka bazowa, złączka przelotowa/przelotowa, bez podstawki oznacznika 1-przewodowa/1-pinowa dwupiętrowa złączka bazowa, złączka przelotowa/przelotowa, z podstawką oznacznika 2-przewodowa/2-pinowa dwupiętrowa złączka bazowa, 2-przewodowa/2-pinowa złączka PE, bez podstawki oznacznika, mostkowana wewnętrznie / niebieski / żółto-zielony / X-COM S-SYSTEM dostępny jest też w wykonaniach Ex. Wariant ten posiada aprobaty dopuszczające do zastosowania w strefie 2 jako urządzenie nieiskrzące na. Pol 1 Pol 1 Pol 1 System złączek listwowych z funkcją wtykową umożliwia łatwą wymianę grup modułów, skraca czas i redukuje nakłady przy montażu oprzewodowania systemowego, zapewnia ochronę przed błędnym wetknięciem i pozwala ograniczyć czasy przestoju. To pierwszy system przeznaczony do przestrzeni Ex do ochrony nieiskrzących urządzeń elektrycznych o rodzaju zabezpieczenia na. Moduły można szybko i łatwo wymieniać, dzięki czemu czas prac instalacyjnych na budowie znacznie się skraca to duża redukcja kosztów oraz większy komfort obsługi. i gniazda z aprobatą Ex mają z boku nadrukowany symbol Ex oraz rozszerzenie numeru katalogowego / Dla przekroju przewodu 2,5 mm² prąd nominalny wynosi 20 A. Skrócony zaczep ryglujący w gnieździe (zamontowany fabrycznie) zapobiega nieumyślnemu rozłączeniu i dodatkowo zabezpiecza połączenia. n oznacza rodzaj budowy przeciwwybuchowej w strefie 2: obejmuje ona przestrzenie, w których w warunkach normalnej pracy nie mogą powstawać wybuchowe atmosfery w postaci gazu, pary lub mgły, a jeżeli się pojawią, to tylko na krótki czas. A oznacza: niewytwarzające iskier (moduły funkcyjne bez przekaźników/bez wyłącznika) Gniazdo 1-przewodowe, ze skróconym zaczepem ryglującym Gniazdo 1-przewodowe ze skróconym zaczepem ryglującym z modułem początkowym PE Gniazdo 1-przewodowe ze skróconym zaczepem ryglującym z modułem końcowym PE 2-bieg / bieg / / / / / bieg / / / / / bieg / / / / / bieg / / / / / bieg / bieg /
