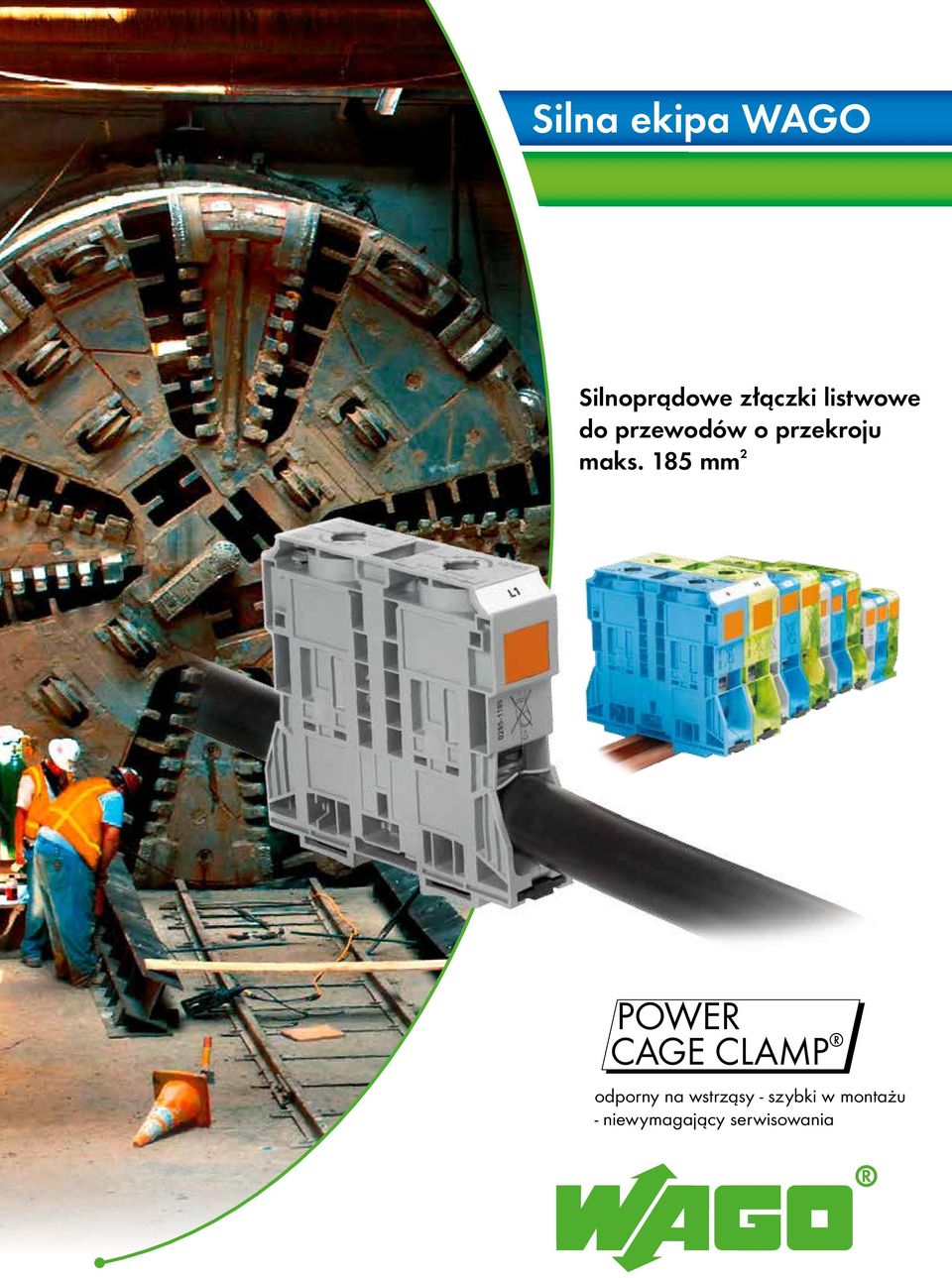

1 Silna ekipa WAGO DAS WAGO-I/O-SYSTEM 750 XTR Silnoprądowe złączki listwowe do przewodów o przekroju maks. 185 mm 2 POWER CAGE CLAMP odporny na wstrząsy - szybki w montażu - niewymagający serwisowania

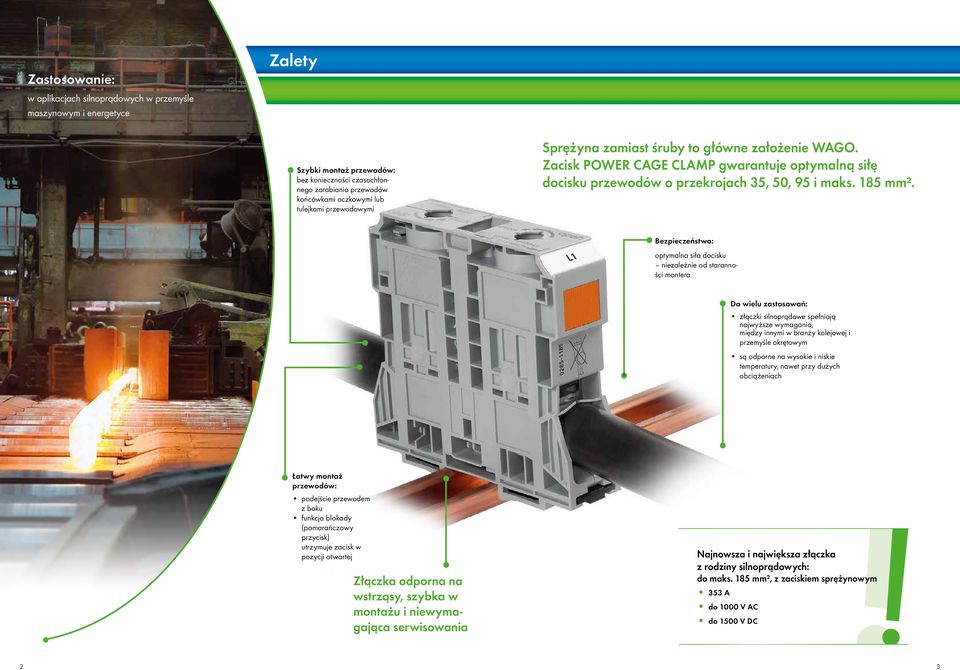

2 Zastosowanie: w aplikacjach silnoprądowych w przemyśle maszynowym i energetyce Zalety Szybki montaż przewodów: bez konieczności czasochłonnego zarabiania przewodów końcówkami oczkowymi lub tulejkami przewodowymi Sprężyna zamiast śruby to główne założenie WAGO. Zacisk POWER CAGE CLAMP gwarantuje optymalną siłę docisku przewodów o przekrojach 35, 50, 95 i maks. 185 mm². Bezpieczeństwo: optymalna siła docisku niezależnie od staranności montera Do wielu zastosowań: złączki silnoprądowe spełniają najwyższe wymagania, między innymi w branży kolejowej i przemyśle okrętowym są odporne na wysokie i niskie temperatury, nawet przy dużych obciążeniach Łatwy montaż przewodów: podejście przewodem z boku funkcja blokady (pomarańczowy przycisk) utrzymuje zacisk w pozycji otwartej Złączka odporna na wstrząsy, szybka w montażu i niewymagająca serwisowania Najnowsza i największa złączka z rodziny silnoprądowych: do maks. 185 mm², z zaciskiem sprężynowym 353 A do 1000 V AC do 1500 V DC 2 3

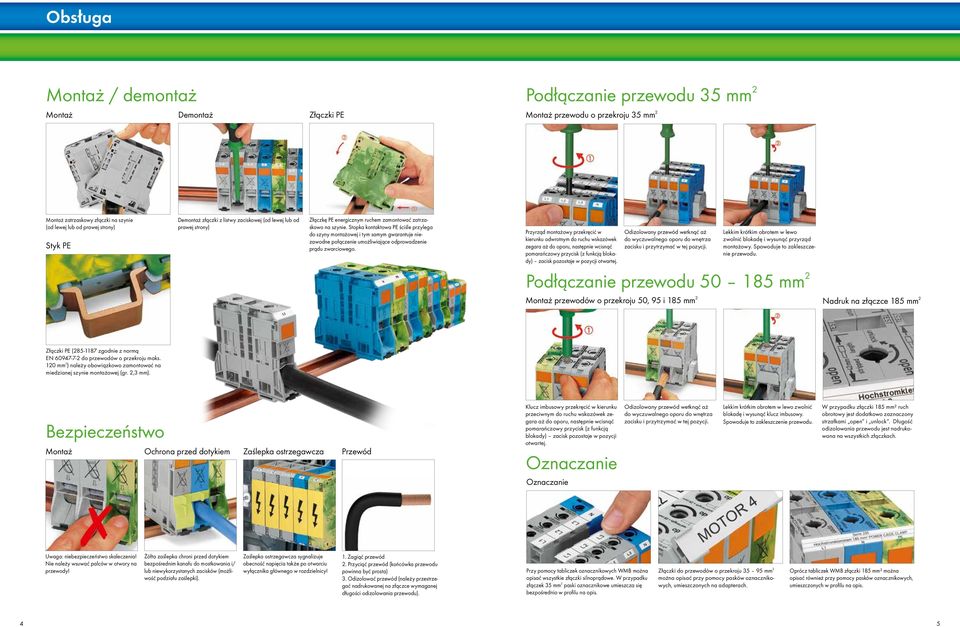

3 Obsługa Montaż / demontaż Montaż Demontaż Złączki PE Podłączanie przewodu 35 mm 2 Montaż przewodu o przekroju 35 mm 2 Montaż zatrzaskowy złączki na szynie (od lewej lub od prawej strony) Styk PE Demontaż złączki z listwy zaciskowej (od lewej lub od prawej strony) Złączkę PE energicznym ruchem zamontować zatrzaskowo na szynie. Stopka kontaktowa PE ściśle przylega do szyny montażowej i tym samym gwarantuje niezawodne połączenie umożliwiające odprowadzenie prądu zwarciowego. Przyrząd montażowy przekręcić w kierunku odwrotnym do ruchu wskazówek zegara aż do oporu, następnie wcisnąć pomarańczowy przycisk (z funkcją blokady) zacisk pozostaje w pozycji otwartej. Odizolowany przewód wetknąć aż do wyczuwalnego oporu do wnętrza zacisku i przytrzymać w tej pozycji. Lekkim krótkim obrotem w lewo zwolnić blokadę i wysunąć przyrząd montażowy. Spowoduje to zakleszczenie przewodu. Podłączanie przewodu mm 2 Montaż przewodów o przekroju 50, 95 i 185 mm 2 Nadruk na złączce 185 mm 2 Złączki PE ( zgodnie z normą EN do przewodów o przekroju maks. 120 mm 2 ) należy obowiązkowo zamontować na miedzianej szynie montażowej (gr. 2,3 mm). Bezpieczeństwo Montaż Ochrona przed dotykiem Zaślepka ostrzegawcza Przewód Klucz imbusowy przekręcić w kierunku przeciwnym do ruchu wskazówek zegara aż do oporu, następnie wcisnąć pomarańczowy przycisk (z funkcją blokady) zacisk pozostaje w pozycji otwartej. Oznaczanie Oznaczanie Odizolowany przewód wetknąć aż do wyczuwalnego oporu do wnętrza zacisku i przytrzymać w tej pozycji. Lekkim krótkim obrotem w lewo zwolnić blokadę i wysunąć klucz imbusowy. Spowoduje to zakleszczenie przewodu. W przypadku złączki 185 mm² ruch obrotowy jest dodatkowo zaznaczony strzałkami open i unlock. Długość odizolowania przewodu jest nadrukowana na wszystkich złączkach. Uwaga: niebezpieczeństwo skaleczenia! Nie należy wsuwać palców w otwory na przewody! Żółta zaślepka chroni przed dotykiem bezpośrednim kanału do mostkowania i/ lub niewykorzystanych zacisków (możliwość podziału zaślepki). Zaślepka ostrzegawcza sygnalizuje obecność napięcia także po otwarciu wyłącznika głównego w rozdzielnicy! 1. Zagiąć przewód 2. Przyciąć przewód (końcówka przewodu powinna być prosta) 3. Odizolować przewód (należy przestrzegać nadrukowanej na złączce wymaganej długości odizolowania przewodu). Przy pomocy tabliczek oznacznikowych WMB można opisać wszystkie złączki silnoprądowe. W przypadku złączek 35 mm 2 paski oznacznikowe umieszcza się bezpośrednio w profilu na opis. Złączki do przewodów o przekroju mm 2 można opisać przy pomocy pasków oznacznikowych, umieszczonych na adapterach. Oprócz tabliczek WMB złączki 185 mm² można opisać również przy pomocy pasków oznacznikowych, umieszczonych w profilu na opis. 4 5

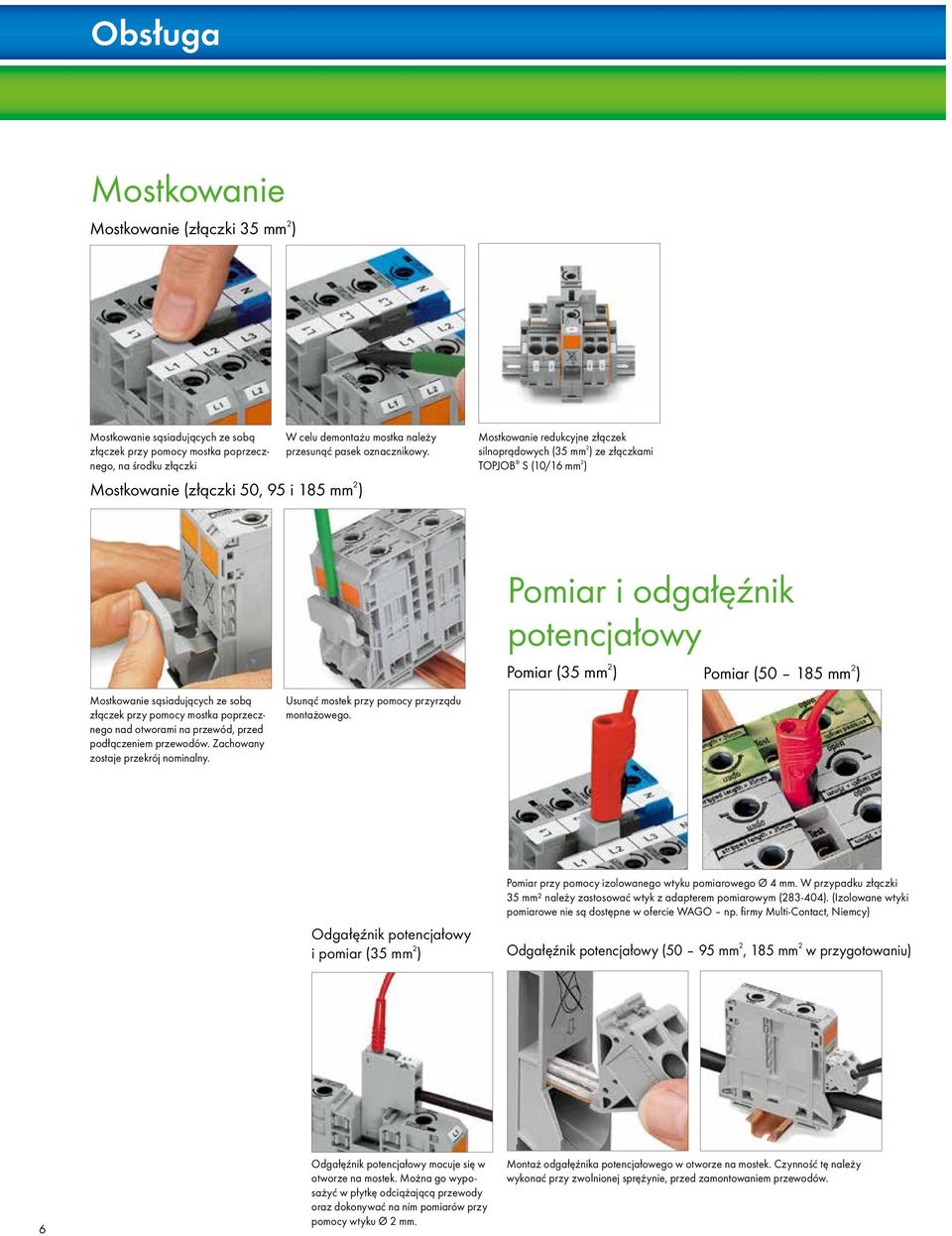

4 Obsługa Mostkowanie Mostkowanie (złączki 35 mm 2 ) Mostkowanie sąsiadujących ze sobą złączek przy pomocy mostka poprzecznego, na środku złączki W celu demontażu mostka należy przesunąć pasek oznacznikowy. Mostkowanie (złączki 50, 95 i 185 mm 2 ) Mostkowanie redukcyjne złączek silnoprądowych (35 mm 2 ) ze złączkami TOPJOB S (10/16 mm 2 ) Mostkowanie sąsiadujących ze sobą złączek przy pomocy mostka poprzecznego nad otworami na przewód, przed podłączeniem przewodów. Zachowany zostaje przekrój nominalny. Usunąć mostek przy pomocy przyrządu montażowego. Pomiar i odgałęźnik potencjałowy Pomiar (35 mm 2 ) Pomiar ( mm 2 ) Odgałęźnik potencjałowy i pomiar (35 mm 2 ) Pomiar przy pomocy izolowanego wtyku pomiarowego Ø 4 mm. W przypadku złączki 35 mm² należy zastosować wtyk z adapterem pomiarowym ( ). (Izolowane wtyki pomiarowe nie są dostępne w ofercie WAGO np. firmy Multi-Contact, Niemcy) Odgałęźnik potencjałowy (50 95 mm 2, 185 mm 2 w przygotowaniu) 6 Odgałęźnik potencjałowy mocuje się w otworze na mostek. Można go wyposażyć w płytkę odciążającą przewody oraz dokonywać na nim pomiarów przy pomocy wtyku Ø 2 mm. Montaż odgałęźnika potencjałowego w otworze na mostek. Czynność tę należy wykonać przy zwolnionej sprężynie, przed zamontowaniem przewodów.
