3 Spis treści Zasilanie urządzeń i opraw oświetleniowych Złączki zasilające seria strona 2- do 7-biegunowe Złączki zasilające dla systemu Linect 2- do 5-biegunowe System wielowtyków do odizolowania strefowego z wyborem fazy do linii świetlnych Uchwyty przewodowe Gniazda Wielowtyki zasilające System wielowtyków z zaciskiem nacinającym izolację (IDC) z wyborem fazy do linii świetlnych Uchwyty przewodowe Gniazda Złączki zasilające Wielowtyki zasilające do linii świetlnych Wielowtyki z wyborem fazy do linii świetlnych Wtyk/gniazdo Akcesoria Informacje o innych wyrobach WAGO dla przemysłu oświetleniowego, takich jak: złączki do puszek instalacyjnych, złączki do instalacji elektrycznej, pojedyncze złączki i listwy zaciskowe, złączki do płytek drukowanych i system wielowtyków WINSTA Wykaz numerów katalogowych Adresy spółek i przedstawicielstw WAGO 58 61

4 294 Do zasilania urządzeń i opraw oświetleniowych na całym świecie Technika stykowa szyna prądowa z miedzi elektrolitycznej, cynowana styk PE ze stopu miedzi, cynowany sprężyny zaciskowe z wysokostopowej chromoniklowej stali sprężynowej Strona połączeń wewnętrznych: Zacisk PUSH WIRE do wewnętrznego oprzewodowania za pomocą następujących przewodów jednodrutowych: EUROPA 1 x 0,5-2,5 mm 2 j 1 x 0,5-1,5 mm 2 j 1 x 0,5-0,75 mm 2 j AMERYKA 1 x AWG j 1 x AWG j 1 x AWG 18 j JAPONIA 1 x 0,8-1,6 mm j 1 x 0,8-1,0 mm j 1 x 0,8 mm j Strona przyłączenia zasilania: Zacisk CAGE CLAMP S do przyłączania zasilania za pomocą wszystkich typów przewodów EUROPA 2 x 0,5-2,5 mm 2 j, w, l AMERYKA 2 x AWG j 2 x AWG w, l JAPONIA 2 x 0,8-2,0 mm j 2 x 0,5-2,0 mm 2 w, l

5 szablon długości odizolowania przewodu przycisk otwór pomiarowy 2,45mm trzeci zacisk, m.in. do zewnętrznych styków PE strona połączeń wewnętrznych stopka zatrzaskowa bezpośredni styk PE

6 Seria 294 z dwoma stopkami zatrzaskowymi 4 bez styku PE z bezpośrednim stykiem PE ze śrubowym stykiem PE z zatrzaskowym stykiem PE z kątowym stykiem zatrzaskowym PE liczba biegunów nadruk nr katalogowy nr katalogowy nr katalogowy nr katalogowy nr katalogowy 2 brak N L N' L' DA DA N brak N 3 L N' 3 L ' N brak /L' 2/L 3 N N brak L3 L2 L1 3 N L' N' L 3 N DA+ DA L 3 N DA N 3 L DA N Wyroby o niebieskich numerach katalogowych dostępne są bezpośrednio z magazynu.

7 Seria 294 bez stopek zatrzaskowych bez styku PE z bezpośrednim stykiem PE ze śrubowym stykiem PE z zatrzaskowym stykiem PE z kątowym stykiem zatrzaskowym PE 5 liczba biegunów nadruk nr katalogowy nr katalogowy nr katalogowy nr katalogowy nr katalogowy 2 brak N L N' L' DA DA N brak N 3 L N' 3 L ' N brak /L' 2/L 3 N N brak L3 L2 L1 3 N L' N' L 3 N DA+ DA L 3 N DA N 3 L DA N brak brak

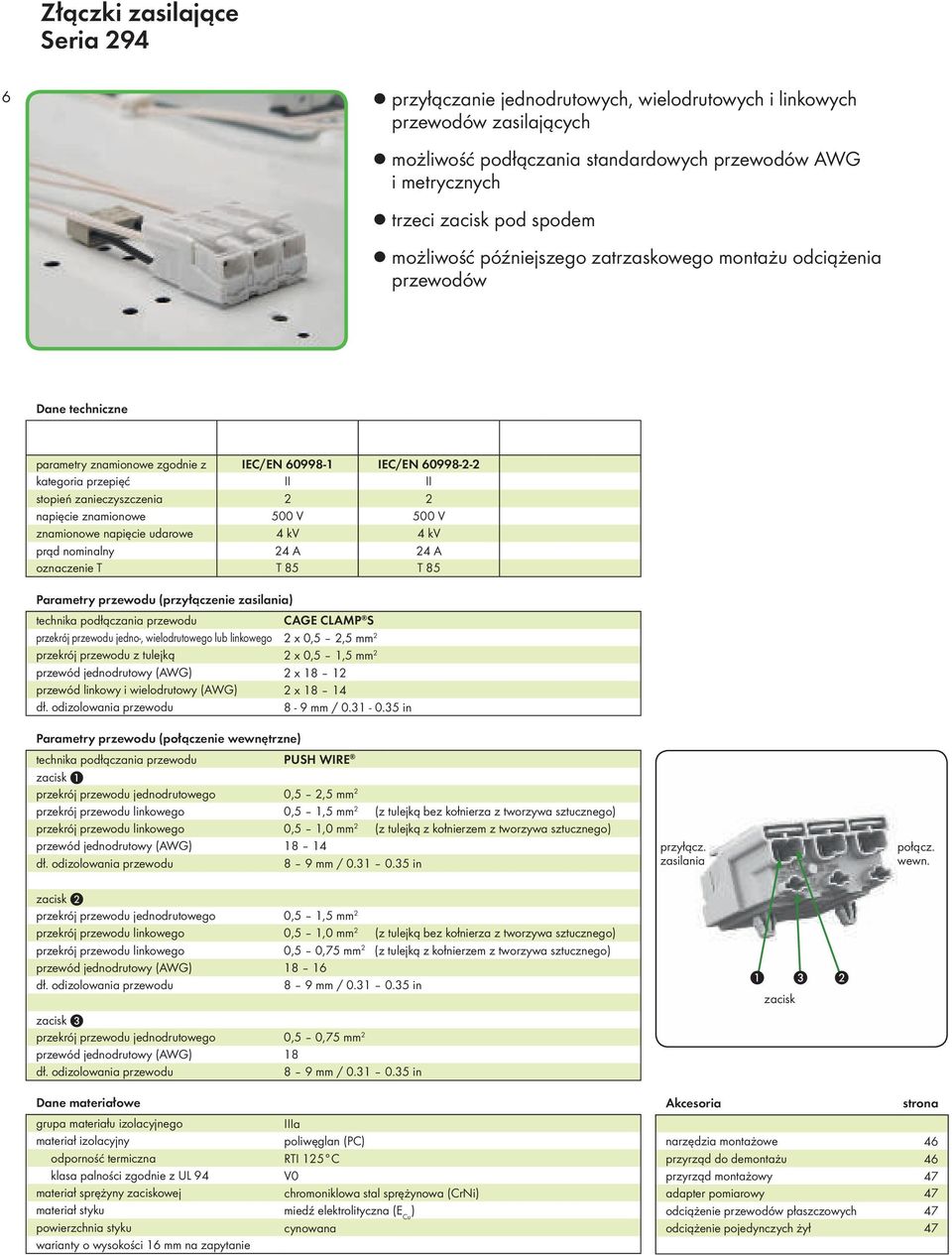

8 Złączki zasilające Seria przyłączanie jednodrutowych, wielodrutowych i linkowych przewodów zasilających możliwość podłączania standardowych przewodów AWG i metrycznych trzeci zacisk pod spodem możliwość późniejszego zatrzaskowego montażu odciążenia przewodów Dane techniczne parametry znamionowe zgodnie z IEC/EN IEC/EN kategoria przepięć II II stopień zanieczyszczenia 2 2 napięcie znamionowe 500 V 500 V znamionowe napięcie udarowe 4 kv 4 kv prąd nominalny 24 A 24 A oznaczenie T T 85 T 85 Parametry przewodu (przyłączenie zasilania) technika podłączania przewodu CAGE CLAMP S przekrój przewodu jedno-, wielodrutowego lub linkowego 2 x 0,5 2,5 mm 2 przekrój przewodu z tulejką 2 x 0,5 1,5 mm 2 przewód jednodrutowy (AWG) 2 x przewód linkowy i wielodrutowy (AWG) 2 x dł. odizolowania przewodu 8-9 mm / in Parametry przewodu (połączenie wewnętrzne) technika podłączania przewodu PUSH WIRE zacisk 1 przekrój przewodu jednodrutowego 0,5 2,5 mm 2 przekrój przewodu linkowego 0,5 1,5 mm 2 (z tulejką bez kołnierza z tworzywa sztucznego) przekrój przewodu linkowego 0,5 1,0 mm 2 (z tulejką z kołnierzem z tworzywa sztucznego) przewód jednodrutowy (AWG) dł. odizolowania przewodu 8 9 mm / in przyłącz. zasilania połącz. wewn. zacisk 2 przekrój przewodu jednodrutowego 0,5 1,5 mm 2 przekrój przewodu linkowego 0,5 1,0 mm 2 (z tulejką bez kołnierza z tworzywa sztucznego) przekrój przewodu linkowego 0,5 0,75 mm 2 (z tulejką z kołnierzem z tworzywa sztucznego) przewód jednodrutowy (AWG) dł. odizolowania przewodu 8 9 mm / in zacisk 3 przekrój przewodu jednodrutowego 0,5 0,75 mm 2 przewód jednodrutowy (AWG) 18 dł. odizolowania przewodu 8 9 mm / in zacisk Dane materiałowe grupa materiału izolacyjnego IIIa materiał izolacyjny poliwęglan (PC) odporność termiczna RTI 125 C klasa palności zgodnie z UL 94 V0 materiał sprężyny zaciskowej chromoniklowa stal sprężynowa (CrNi) materiał styku miedź elektrolityczna (E Cu ) powierzchnia styku cynowana warianty o wysokości 16 mm na zapytanie Akcesoria strona narzędzia montażowe 46 przyrząd do demontażu 46 przyrząd montażowy 47 adapter pomiarowy 47 odciążenie przewodów płaszczowych 47 odciążenie pojedynczych żył 47

9 Złączki zasilające, 2-biegunowe Seria 294! bez styku PE ,9 4,53 17 ±0,2 Warianty ze stopkami zatrzaskowymi nadruk nr katalogowy szt./opak. złączka zasilająca bez styku PE, 2-biegunowa brak N L N L DA DA N Warianty bez stopek zatrzaskowych nadruk nr katalogowy szt./opak. złączka zasilająca bez styku PE, 2-biegunowa brak N L N L DA DA N Wyroby o niebieskich numerach katalogowych dostępne są bezpośrednio z magazynu.

10 Złączki zasilające, 3-biegunowe Seria bez styku PE z bezpośrednim stykiem PE ze śrubowym stykiem PE 30 13,9 4, ±0,2 5, ,9 4,53 17 ±0, ,9 25 4, ±0,2 Pozycja styku PE zgodnie z nadrukiem Warianty ze stopkami zatrzaskowymi nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. złączka zasilająca bez styku PE, 3-biegunowa złączka zasilająca z bezpośrednim stykiem PE, 3-biegunowa złączka zasilająca ze śrubowym stykiem PE, 3-biegunowa brak N 3 L N 3 L N 3 L N 3 L N 3 L N 3 L N N N Warianty bez stopek zatrzaskowych nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. złączka zasilająca bez styku PE, 3-biegunowa złączka zasilająca ze śrubowym stykiem PE, 3-biegunowa brak N 3 L N 3 L N 3 L N 3 L N N Wyroby o niebieskich numerach katalogowych dostępne są bezpośrednio z magazynu.

11 Złączki zasilające, 3-biegunowe Seria 294! z zatrzaskowym stykiem PE z kątowym zatrzaskowym stykiem PE ,2 13,9 25 4, ±0, ,9 2,35 4,53 17 ±0,2 Pozycja styku PE zgodnie z nadrukiem Warianty ze stopkami zatrzaskowymi nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. złączka zasilająca z zatrzaskowym stykiem PE, 3-biegunowa złączka zasilająca z kątowym zatrzaskowym stykiem PE, 3-biegunowa N 3 L N 3 L N 3 L N 3 L N N Warianty bez stopek zatrzaskowych nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. złączka zasilająca z zatrzaskowym stykiem PE, 3-biegunowa złączka zasilająca z kątowym zatrzaskowym stykiem PE, 3-biegunowa N 3 L N 3 L N 3 L N 3 L N N

12 Złączki zasilające, 4-biegunowe Seria bez styku PE z bezpośrednim stykiem PE ze śrubowym stykiem PE 40 13,9 4, ±0,2 5, ,9 4,53 17 ±0, ,9 25 4, ±0,2 Pozycja styku PE zgodnie z nadrukiem Warianty ze stopkami zatrzaskowymi nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. złączka zasilająca bez styku PE, 4-biegunowa złączka zasilająca z bezpośrednim stykiem PE, 4-biegunowa złączka zasilająca ze śrubowym stykiem PE, 4-biegunowa brak /L' 2/L 3 N /L' 2/L 3 N /L' 2/L 3 N N N N Warianty bez stopek zatrzaskowych nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. złączka zasilająca bez styku PE, 4-biegunowa złączka zasilająca ze śrubowym stykiem PE, 4-biegunowa brak /L' 2/L 3 N /L' 2/L 3 N N N Wyroby o niebieskich numerach katalogowych dostępne są bezpośrednio z magazynu.

13 Złączki zasilające, 4-biegunowe Seria 294! z zatrzaskowym stykiem PE z kątowym zatrzaskowym stykiem PE ,2 13,9 25 4, ±0, ,9 2,35 4,53 17 ±0,2 Pozycja styku PE zgodnie z nadrukiem Warianty ze stopkami zatrzaskowymi nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. złączka zasilająca z zatrzaskowym stykiem PE, 4-biegunowa złączka zasilająca z kątowym zatrzaskowym stykiem PE, 4-biegunowa 1/L' 2/L 3 N /L' 2/L 3 N N N Warianty bez stopek zatrzaskowych nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. złączka zasilająca z zatrzaskowym stykiem PE, 4-biegunowa złączka zasilająca z kątowym zatrzaskowym stykiem PE, 4-biegunowa 1/L' 2/L 3 N /L' 2/L 3 N N N

14 Złączki zasilające, 5-biegunowe Seria bez styku PE z bezpośrednim stykiem PE ze śrubowym stykiem PE ,9 13,9 5,2 4,53 4, ±0, ±0, ,9 25 4, ±0,2 Pozycja styku PE zgodnie z nadrukiem Warianty ze stopkami zatrzaskowymi nadruk nr katalogowy złączka zasilająca bez styku PE, 5-biegunowa szt./ opak. nadruk nr katalogowy złączka zasilająca z bezpośrednim stykiem PE, 5-biegunowa szt./ opak. nadruk nr katalogowy złączka zasilająca ze śrubowym stykiem PE, 5-biegunowa szt./ opak. brak L3 L2 L1 3 N L3 L2 L1 3 N L' N' L 3 N L' N' L 3 N DA+ DA L 3 N DA+DA L 3 N DA N 3 L DA DA N 3 L DA DA N 3 L DA N N N Warianty bez stopek zatrzaskowych nadruk nr katalogowy złączka zasilająca bez styku PE, 5-biegunowa szt./ opak. nadruk nr katalogowy szt./ opak. nadruk nr katalogowy złączka zasilająca ze śrubowym stykiem PE, 5-biegunowa szt./ opak. brak L3 L2 L1 3 N L3 L2 L1 3 N L' N' L 3 N L' N' L 3 N DA+ DA L 3 N DA+ DA L 3 N DA N 3 L DA DA N 3 L DA N N Wyroby o niebieskich numerach katalogowych dostępne są bezpośrednio z magazynu.

15 Złączki zasilające, 5-biegunowe Seria 294! z zatrzaskowym stykiem PE z kątowym zatrzaskowym stykiem PE 13 5,2 2, ,9 25 4, ±0, ,9 25 4, ±0,2 Pozycja styku PE zgodnie z nadrukiem Warianty ze stopkami zatrzaskowymi nadruk nr katalogowy złączka zasilająca z zatrzaskowym stykiem PE, 5-biegunowa szt./ opak. nadruk nr katalogowy złączka zasilająca z kątowym zatrzaskowym stykiem PE, 5-biegunowa szt./ opak. L3 L2 L1 3 N L3 L2 L1 3 N L' N' L 3 N L' N' L 3 N DA+ DA L 3 N DA+ DA L 3 N DA N 3 L DA DA N 3 L DA N N Warianty bez stopek zatrzaskowych nadruk nr katalogowy złączka zasilająca z zatrzaskowym stykiem PE, 5-biegunowa szt./ opak. nadruk nr katalogowy złączka zasilająca z kątowym zatrzaskowym stykiem PE, 5-biegunowa szt./ opak. L3 L2 L1 3 N L3 L2 L1 3 N L' N' L 3 N L' N' L 3 N DA+ DA L 3 N DA+ DA L 3 N DA N 3 L DA DA N 3 L DA N N

16 Złączki zasilające, 6- i 7-biegunowe Seria biegunowa, bez styku PE 7-biegunowa, bez styku PE 13, , ±0, ±0,2 Wariant bez stopek zatrzaskowych nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. złączka zasilająca bez styku PE, 6-biegunowa złączka zasilająca bez styku PE, 7-biegunowa brak brak Wyroby o niebieskich numerach katalogowych dostępne są bezpośrednio z magazynu.

17 15

18 Rysunki otworowania do mocowania stopkami zatrzaskowymi Seria wykonanie 2-biegunowe wykonanie 3-biegunowe wykonanie 4-biegunowe 3,5 1,1 3,5 1,1 3,5 13,9 13,4 13,9 13,4 5, 5 13,9 13,4 5, Bez styku PE Z bezpośrednim stykiem PE Z bezpośrednim stykiem PE 13,9 13,4 25 d 3, ,9 13, d 3,5 Z zatrzaskowym stykiem PE: d = 4,9 mm Ze śrubowym stykiem PE: d do 4,1 mm Z zatrzaskowym stykiem PE: d = 4,9 mm Ze śrubowym stykiem PE: d do 4,1 mm wykonanie 5-biegunowe otworowanie pod stopkę zatrzaskową stopka zatrzaskowa 1,1 3,5 13,9 13,4 5, 5 blacha 0,4 1 mm fazowanie Ø 3,5 mm 4, ,9 4,53 17, Z bezpośrednim stykiem PE 13,9 13,4 3, d Z zatrzaskowym stykiem PE, d = 4,9 mm Ze śrubowym stykiem PE, d do 4,1 mm

19 Rysunki otworowania do mocowania śrubowego Seria 294 wykonanie 2-biegunowe wykonanie 3-biegunowe wykonanie 4-biegunowe 17 13,9 13,4 3, ,9 13,4 25 d 3, ,9 13, d 3,2 Bez styku PE Z zatrzaskowym stykiem PE: d = 4,9 mm Ze śrubowym stykiem PE: d do 4,1 mm Z zatrzaskowym stykiem PE: d = 4,9 mm Ze śrubowym stykiem PE: d do 4,1 mm wykonanie 5-biegunowe otworowanie pod śrubę otwór na śrubę 13,9 13,4 25 d 3,2 fazowanie Ø 3,2 mm 10 13,9 4 1,4 Ø 3, Z zatrzaskowym stykiem PE: d = 4,9 mm Ze śrubowym stykiem PE: d do 4,1 mm Uwaga! Maksymalna średnica gwintowania przy śrubach samonacinających wynosi 3,2 mm. Rysunki otworowania w skali 1 : 1

20 Linect Do uniwersalnego systemu zasilania opraw oświetleniowych Pod marką Linect oferowane są oprawy oświetleniowe, do których zasilanie podłączane jest bądź w sposób konwencjonalny, bądź przy pomocy wielowtyków. Interfejs Linect został precyzyjnie zdefi niowany i może być stosowany przez producentów oświetlenia na całym świecie. Tym samym wszystkie oprawy oświetleniowe oznaczone logo Linect można podłączać za pomocą wszystkich wielowtyków z oznaczeniem Linect niezależnie od tego, od jakiego producenta pochodzą! Technika stykowa interfejs Linect układ stykowy w wielowtyku typu T WINSTA Linect bezpośredni styk PE trzpień wtykowy połączenie między oprawą oświetleniową i wielowtykiem układ stykowy w złączce zasilającej Zacisk PUSH WIRE do wewnętrznego oprzewodowania oprawy oświetleniowej za pomocą przewodów jednodrutowych Zacisk CAGE CLAMP S dla wszystkich typów przewodów, do konwencjonalnego podłączenia oprawy oświetleniowej

21 Doskonała kombinacja Na oprawie oświetleniowej Linect wielowtyk typu T WINSTA Linect z serii 770, z przyłączonymi konfekcjonowanymi przewodami WINSTA ; ochrona przed dotykiem bezpośrednim na wszystkich etapach montażu W oprawie oświetleniowej Linect złączka zasilająca z serii 294 Linect ; konwencjonalne podłączenie zasilania do zacisku CAGE CLAMP przeznaczonego dla wszystkich typów przewodów. Przewody jednodrutowe i linkowe z tulejką można wtykać bezpośrednio do zacisku. Rozwiązanie chronione rodziną patentów nr: EP

22 Opis systemu i obsługa Seria 294 Linect 20 Złączki zasilające WAGO z serii 294 umożliwiają podłączanie opraw oświetleniowych za pomocą wielowtyków WINSTA lub w sposób konwencjonalny. Złączki zasilające WAGO Linect można wykorzystać do podłączania urządzeń pierwotnie nieuwzględnionych w projekcie, np. spotów. Całkowite obciążenie przejścia do oprawy oświetleniowej wynosi maksymalnie 16 A. szablon długości odizolowania przewodu przycisk otwór pomiarowy Ø 2,45 mm Wbudowany w złączkę szablon długości odizolowania przewodu trzeci zacisk otwór na styk PE wypust zatrzaskowy z kodowaniem strona połączeń wewnętrznych Ustawić wtyk w obu kwadratowych wycięciach Przesunąć wtyk do oporu w kierunku kwadratowych wycięć Wcisnąć aż do zatrzaśnięcia i gotowe!

23 Seria 294 Linect bez styku PE z bezpośrednim stykiem PE ze śrubowym stykiem PE z zatrzaskowym stykiem PE z kątowym stykiem zatrzaskowym PE 21 liczba biegunów nadruk nr katalogowy nr katalogowy nr katalogowy nr katalogowy nr katalogowy 2 N' L' N 3 L (sieć) /L' 2/L 3 N DA+ DA L 3 N L' N' L 3 N Wyroby o niebieskich numerach katalogowych dostępne są bezpośrednio z magazynu. Wycięcia w blasze dla wykonań 2-, 3-, 4- i 5-biegunowych 2-bieg. 3-bieg. 4-bieg. BE 1 BE 2 BE 1 BE 2 BE 1 BE 2 styk śrubowy do Ø 4,1 5,5 styk zatrzaskowy Ø 4, ,1 5,5 10,8 10 5,5 2,3 2,5 BE 1 13,1 3,1 BE 2 5,5 5-bieg. 2,7 1,1 R 0,2 R 0,2 5,5 R 0,2 R 0,2 16,2 19,4 7,4 otwór na zewnętrzne styki PE otwór na bezpośredni styk PE 1,95 26,2 8 36,2 46,2 grubość blachy od 0,4 mm (nielakier.) do 1 mm (lakier.) 5,6 6,9 Wycięcia w blasze dla wykonań 2-, 3-, 4- i 5-biegunowych 2-bieg. 3-bieg. 4-bieg.

24 Złączki zasilające Seria 294 Linect 22 przyłączanie jednodrutowych, wielodrutowych i linkowych przewodów zasilających możliwość podłączania standardowych przewodów AWG i metrycznych trzeci zacisk pod spodem możliwość późniejszego zatrzaskowego montażu odciążenia przewodów Dane techniczne rodzaj połączenia połączenie przewodowe połączenie wtykowe Linect parametry znamionowe zgodnie z IEC/EN IEC/EN IEC/EN kategoria przepięć II II II stopień zanieczyszczenia napięcie znamionowe 500 V 500 V 500 V znamionowe napięcie udarowe 4 kv 4 kv 4 kv prąd nominalny 24 A 24 A 16 A oznaczenie T T 85 T 85 stopień ochrony IP 2 XC temperatura składowania 35 do +85 temperatura montażu 5 do +40 Parametry przewodu (przyłączenie zasilania) technika podłączania przewodu CAGE CLAMP S przekrój przewodu jedno-, wielodrutowego lub linkowego 2 x 0,5 2,5 mm 2 przekrój przewodu z tulejką 2 x 0,5 1,5 mm 2 przewód jednodrutowy (AWG) 2 x przewód linkowy i wielodrutowy (AWG) 2 x dł. odizolowania przewodu 8-9 mm / in Parametry przewodu (połączenie wewnętrzne) technika podłączania przewodu PUSH WIRE zacisk 1 przekrój przewodu jednodrutowego 0,5 2,5 mm 2 przekrój przewodu linkowego 0,5 1,5 mm 2 (z tulejką bez kołnierza z tworzywa sztucznego) przekrój przewodu linkowego 0,5 1,0 mm 2 (z tulejką z kołnierzem z tworzywa sztucznego) przewód jednodrutowy (AWG) dł. odizolowania przewodu 8 9 mm / in przyłącz. zasilania połącz. wewn. zacisk 2 przekrój przewodu jednodrutowego 0,5 1,5 mm 2 przekrój przewodu linkowego 0,5 1,0 mm 2 (z tulejką bez kołnierza z tworzywa sztucznego) przekrój przewodu linkowego 0,5 0,75 mm 2 (z tulejką z kołnierzem z tworzywa sztucznego) przewód jednodrutowy (AWG) dł. odizolowania przewodu 8 9 mm / in zacisk zacisk 3 przekrój przewodu jednodrutowego 0,5 0,75 mm 2 przewód jednodrutowy (AWG) 18 dł. odizolowania przewodu 8 9 mm / in Dane materiałowe grupa materiału izolacyjnego IIIa materiał izolacyjny poliwęglan (PC) odporność termiczna RTI 125 C klasa palności zgodnie z UL 94 V0 materiał sprężyny zaciskowej chromoniklowa stal sprężynowa (CrNi) materiał styku miedź elektrolityczna (ECu) powierzchnia styku cynowana warianty o wysokości 16 mm na zapytanie Akcesoria strona narzędzia montażowe 46 przyrząd do demontażu 46 przyrząd montażowy 47 adapter pomiarowy 47 odciążenie przewodów płaszczowych 47 odciążenie pojedynczych żył 47

25 Złączki zasilające, 2-biegunowe Seria 294 Linect! bez styku PE 23 5, , ±0,2 nadruk nr katalogowy szt./opak. złączka zasilająca bez styku PE, 2-biegunowa N L Wyroby o niebieskich numerach katalogowych dostępne są bezpośrednio z magazynu.

26 Złączki zasilające, 3-biegunowe Seria 294 Linect 24 bez styku PE z bezpośrednim stykiem PE ze śrubowym stykiem PE 5, ,9 5,4 30 5,1 13,9 10,3 5, , ±0, ±0, ±0,2 Pozycja styku PE zgodnie z nadrukiem nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. złączka zasilająca bez styku PE, 3-biegunowa złączka zasilająca z bezpośrednim stykiem PE, 3-biegunowa złączka zasilająca ze śrubowym stykiem PE, 3-biegunowa N 3 L (sieć) N 3 L (sieć) N 3 L (sieć) Wyroby o niebieskich numerach katalogowych dostępne są bezpośrednio z magazynu.

27 Złączki zasilające, 3-biegunowe Seria 294 Linect! z zatrzaskowym stykiem PE z kątowym zatrzaskowym stykiem PE 25 5,4 30 5, ,9 5, ,9 2, ±0, ±0,2 Pozycja styku PE zgodnie z nadrukiem nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. złączka zasilająca z zatrzaskowym stykiem PE, 3-biegunowa złączka zasilająca z kątowym zatrzaskowym stykiem PE, 3-biegunowa N 3 L (sieć) N 3 L (sieć)

28 Złączki zasilające, 4-biegunowe Seria 294 Linect 26 bez styku PE z bezpośrednim stykiem PE ze stykiem śrubowym PE 5, ,9 5,4 40 5,1 13,9 10,3 5, , ±0, ±0, ±0,2 Pozycja styku PE zgodnie z nadrukiem nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. złączka zasilająca bez styku PE, 4-biegunowa złączka zasilająca z bezpośrednim stykiem PE, 4-biegunowa złączka zasilająca ze śrubowym stykiem PE, 4-biegunowa 1/L' 2/L 3 N /L' 2/L 3 N /L' 2/L 3 N

29 Złączki zasilające, 4-biegunowe Seria 294 Linect! z zatrzaskowym stykiem PE z kątowym zatrzaskowym stykiem PE 27 5,4 40 5, ,9 5, ,9 2, ±0, ±0,2 Pozycja styku PE zgodnie z nadrukiem nadruk nr katalogowy szt./opak. nadruk nr katalogowy szt./opak. złączka zasilająca z zatrzaskowym stykiem PE, 4-biegunowa złączka zasilająca z kątowym zatrzaskowym stykiem PE, 4-biegunowa 1/L' 2/L 3 N /L' 2/L 3 N

30 Złączki zasilające, 5-biegunowe Seria 294 Linect 28 bez styku PE z bezpośrednim stykiem PE ze śrubowym stykiem PE 5, ,9 5,4 50 5,1 13,9 10,3 5, , ±0, ±0, ±0,2 Pozycja styku PE zgodnie z nadrukiem nadruk nr katalogowy złączka zasilająca bez styku PE, 5-biegunowa szt./ opak. nadruk nr katalogowy złączka zasilająca z bezpośrednim stykiem PE, 5-biegunowa szt./ opak. nadruk nr katalogowy złączka zasilająca ze śrubowym stykiem PE, 5-biegunowa szt./ opak. DA+ DA L 3 N DA+ DA L 3 N DA+ DA L 3 N L' N' L 3 N L' N' L 3 N L' N' L 3 N Wyroby o niebieskich numerach katalogowych dostępne są bezpośrednio z magazynu.

31 Złączki zasilające, 5-biegunowe Seria 294 Linect! z zatrzaskowym stykiem PE z kątowym zatrzaskowym stykiem PE 29 5,4 50 5, ,9 5, ,9 2, ±0, ±0,2 Pozycja styku PE zgodnie z nadrukiem nadruk nr katalogowy złączka zasilająca z zatrzaskowym stykiem PE, 5-biegunowa szt./ opak. nadruk nr katalogowy złączka zasilająca z kątowym zatrzaskowym stykiem PE, 5-biegunowa szt./ opak. DA+ DA L 3 N DA+ DA L 3 N L' N' L 3 N L' N' L 3 N

32 Opis systemu i obsługa Seria 267 z odizolowaniem strefowym Gniazdo z bezpośrednim stykiem PE do obudowy oprawy oświetleniowej 2 Gniazdo z przewodowym połączeniem PE Częściowo odizolowany przewód zakleszczyć w dolnej części uchwytu przewodowego. Uchwyt przewodowy zastępuje dotychczasowe klasyczne gniazdo. Seria 267 Zatrzaskowy montaż górnej części uchwytu przewodowego uchwyt przewodowy bez elementów stykowych Podłączanie przewodów Przewód wetknąć do oporu! Wprowadzanie gniazda do uchwytu przewodowego gniazdo Złączka zasilająca z bezpośrednim stykiem PE do obudowy oprawy oświetleniowej Złączki zamontowane na profilu szynowym w oprawie oświetleniowej. Tutaj przy pomocy obejmy zatrzaskowej. Linia świetlna z wielowtykiem i złączką zasilającą Zacisk PUSH WIRE służy do montażu następujących przewodów miedzianych: jednodrutowy

33 Opis systemu i obsługa Seria 267 z zaciskiem nacinającym izolację (IDC) $ 31 Gniazdo z przewodowym połączeniem PE Uzupełniające gniazdo do montażu zatrzaskowego, 2- do 4-biegunowe Zatrzaskowy montaż gniazda uzupełniającego z gniazdem standardowym (rozszerzenie systemu 7-biegunowego o dodatkowe 4 bieguny) Seria 267 Rozszerzenie systemu po zmontowaniu gniazdo i uchwyt przewodowy Rozszerzenie systemu po zmontowaniu uchwyt przewodowy Górna część uchwytu przewodowego z prowadnicą w kształcie "jaskółczego ogona", do montażu uzupełniającego uchwytu przewodowego Uzupełniający uchwyt przewodowy do montażu zatrzaskowego, 4-biegunowy Zatrzaskowy montaż uzupełniającego uchwytu przewodowego z górną częścią uchwytu przewodowego (rozszerzenie systemu 7-biegunowego o dodatkowe 4 bieguny)

34 32 System wielowtyków z wyborem fazy do linii świetlnych z wykorzystaniem uchwytów przewodowych Seria 267 Seria 267 z odizolowaniem strefowym bezstykowe uchwyty przewodowe niewielkie wymiary Seria 267 z zaciskiem nacinającym izolację (IDC) elastyczny, modułowy system wielowtyków, pozwalający na realizację rozwiązań dostosowanych do potrzeb, wykonania 5- do 11-biegunowe zacisk nacinający izolację stwarzający możliwość realizacji odejścia bez przerywania magistrali możliwość późniejszej rozbudowy systemu Dane techniczne zacisk PUSH WIRE zacisk PUSH WIRE zacisk nacinający izolację wielowtyki zasilające do linii świetlnych i uzupełniające uchwyty przewodowe gniazdo uchwyt przewodowy parametry znamionowe zgodnie z IEC/EN IEC/EN IEC/EN kategoria przepięć II II II stopień zanieczyszczenia napięcie znamionowe 500 V 500 V 500 V znamionowe napięcie udarowe 4 kv 4 kv 4 kv prąd nominalny 16 A 6 A 6 A dane aprobacyjne zgodnie z UL 1977 UL 1977 UL 1977 napięcie znamionowe 600 V 600 V 600 V prąd znamionowy UL 15 A 6 A 6 A Dane materiałowe grupa materiału izolacyjnego I materiał izolacyjny poliamid 6.6 (PA 6.6) odporność termiczna 105 C klasa palności zgodnie z UL 94 V0 materiał sprężyny zaciskowej chromoniklowa stal sprężynowa (CrNi) materiał styku miedź elektrolityczna (E Cu ) powierzchnia styku cynowana Aprobaty patrz

35 System wielowtyków z wyborem fazy do linii świetlnych Uchwyty przewodowe do odizolowania strefowego z obejmą zatrzaskową z "jaskółczym ogonem" dowolny typ mocowania zgodnie ze specyfikacją klienta 33 5 x 1,5 2,5 mm 2 j 5 x AWG sol. 5 x 1,5 2,5 mm 2 j 5 x AWG sol. 5 x 1,5 2,5 mm 2 j 5 x AWG sol. 500 V/4 kv/2 6 A 600 V/6 A 500 V/4 kv/2 6 A 600 V/6 A 500 V/4 kv/2 6 A 600 V/6 A l. bieg. opis biegunów nr katalogowy uchwyt przewodowy z obejmą zatrzaskową, składający się z części górnej i dolnej, z wytłoczonym opisem biegunów na części górnej, biały szt./ opak. l. bieg. opis biegunów nr katalogowy uchwyt przewodowy z "jaskółczym ogonem", składający się z części górnej i dolnej, z wytłoczonym opisem biegunów na części górnej, biały szt./ opak. l. bieg. opis biegunów nr katalogowy uchwyt przewodowy z mocowaniem zgodnie ze specyfikacją klienta, składający się z części górnej i dolnej, z wytłoczonym opisem biegunów na części górnej, biały szt./ opak. część górna część górna część górna 5 N N N część dolna część dolna część dolna wg indywidualnych ustaleń < 14 > 7,5 < 32 > < 30 > N < 30 > < 32 > 1,9 <11,8> 7,3 7 > < < 21 > 5 < 29,8 > 7,4 1,8 1,6 < 2 > N max. 19 min. 16

36 System wielowtyków z wyborem fazy do linii świetlnych Gniazda do uchwytów przewodowych z odizolowaniem strefowym $ 34 z przewodowym połączeniem PE z bezpośrednim stykiem PE 0,5 1 mm 2 j AWG sol. 0,5 1 mm 2 j AWG sol. 500 V/4 kv/2 6 A 600 V/6 A 500 V/4 kv/2 6 A 600 V/6 A l. bieg. nr katalogowy szt./opak. l. bieg. nr katalogowy szt./opak. gniazdo ze stopkami zatrzaskowymi i przewodowym połączeniem PE, białe/szare, z wytłoczonym opisem biegunów, szare gniazdo fazowe przesuwane na (nie w przypadku gniazd 5-biegunowych) gniazdo ze stopkami zatrzaskowymi i bezpośrednim stykiem PE, białe/szare, z wytłoczonym opisem biegunów, szare gniazdo fazowe przesuwane na (nie w przypadku gniazd 5-biegunowych) < 10> < 20 > dla blach o grubości 0,6 1,0 mm dla blach o grubości 0,6 1,0 mm < 34 > 5 < 10> < 10> N N uchwyt przewodowy < 26 > uchwyt przewodowy < 32 > < 10> < 32 > 1 średnica otworu 4,2 mm 2 średnica otworu 5,2 mm 1 średnica otworu 4,2 mm 2 średnica otworu 5,2 mm Otwór na bezpośredni styk PE należy oczyścić z warstw lakieru i tlenków. Zastosowanie do blach lakierowanych na zapytanie

37 System wielowtyków z wyborem fazy dla linii świetlnych Uchwyty przewodowe z możliwością podłączenia zasilania $ z bezpośrednim stykiem PE 35 5 x 2/1,5 2,5 mm 2 j 5 x AWG sol. 5 x 2/1,5 2,5 mm 2 j 5 x AWG sol. 500 V/4 kv/2 6 A 600 V/6 A 500 V/4 kv/2 6 A 600 V/6 A l. bieg. opis biegunów nr katalogowy uchwyt przewodowy z możliwością podłączenia zasilania i stopkami zatrzaskowymi, biały szt./ opak. l. bieg. opis biegunów nr katalogowy szt./ opak. uchwyt przewodowy z możliwością podłączenia zasilania i stopkami zatrzaskowymi, z bezpośrednim stykiem PE, biały 3 N PE N PE N PE N PE N PE N PE , , N 10 5, , N typ mocowania zgodnie ze specyfikacją klienta 23, dla blach o grubości 0,5 1,0 mm 7,5 3 średnica otworu 4,2 mm 4 średnica otworu 5,2 mm Otwór na bezpośredni styk PE należy oczyścić z warstw lakieru i tlenków. Zastosowanie do blach lakierowanych na zapytanie

38 _) _) System wielowtyków z wyborem fazy do linii świetlnych Uchwyty przewodowe z zaciskiem nacinającym izolację (IDC) % 36 z prowadnicą w kształcie "jaskółczego ogona" i zaciskami nacinającymi izolację z bezpośrednim stykiem PE 1,5 2,5 mm 2 j AWG sol. 1,5 2,5 mm 2 j AWG sol. uzupełniający uchwyt przewodowy do montażu zatrzaskowego 500 V/4 kv/2 6 A 600 V/6 A 500 V/4 kv/2 6 A 600 V/6 A 500 V/4 kv/2 16 A 600 V/15 A l. bieg. opis biegunów nr katalogowy górna część uchwytu przewodowego, z prowadnicą w kształcie "jaskółczego ogona" i zaciskami nacinającymi izolację, z wytłoczonym opisem biegunów, biała szt./ opak. nr katalogowy szt./opak. kolor nr katalogowy szt./opak. dolna część uchwytu przewodowego ze stopkami zatrzaskowymi, biała uzupełniający uchwyt przewodowy do montażu zatrzaskowego, 4-biegunowy bez zatrzaskowego styku PE 5 N ,75 1,5 mm 2 7 N pokrywa biała z zatrzaskowym stykiem PE 1,5 2,5 mm pokrywa szara < 23 >( 12,9) 1 3 N < 30 > górna część w pozycji wstępnie zakleszczonej > 8 _) 1 6 > < 42 > <_ 21,5 > < 25,9 > 2,1 > < < 50 > typ mocowania zgodnie ze specyfikacją klienta <_ 15,5_> _) 4,8 5,2 (_ uchwyt przewodowy ze stykiem IDC < 69,5 > < 24,3 > < 10> < 30 > < 42 > D C B A uzupełniający uchwyt przewodowy do montażu zatrzaskowego 1 średnica otworu 4,2 mm 2 średnica otworu 5,2 mm

39 System wielowtyków z wyborem fazy do linii świetlnych Gniazda do uchwytów przewodowych z zaciskiem nacinającym izolację (IDC) z przewodowym połączeniem PE i płytką odciążającą przewody z przewodowym połączeniem PE $ z bezpośrednim stykiem PE 37 0,5 1 mm 2 j AWG sol. 0,5 1 mm 2 j AWG sol. 0,5 1 mm 2 j AWG sol. 500 V/4 kv/2 6 A 600 V/6 A 500 V/4 kv/2 6 A 600 V/6 A 500 V/4 kv/2 6 A 600 V/6 A l. bieg. nr katalogowy szt./opak. l. bieg. nr katalogowy szt./opak. l. bieg. nr katalogowy szt./opak. gniazdo z przewodowym połączeniem PE i płytką odciążającą przewody, białe/szare gniazdo ze stopkami zatrzaskowymi i przewodowym połączeniem PE, białe/szare, z wytłoczonym opisem biegunów, szare gniazdo przesuwane na 1, 2, 3, +, (nie w przypadku gniazd 7-biegunowych) gniazdo ze stopkami zatrzaskowymi i bezpośrednim stykiem PE, białe/szare, z wytłoczonym opisem biegunów, szare gniazdo przesuwane na 1, 2, 3, +, (nie w przypadku gniazd 7-biegunowych) < 20 > <_15_> < 20 > <_15_> <_15_> (_10_) <6> < 20 > < 15> (_10_) < 20 > > 5 < (_10_) dla blach o grubości 0,6 1,0 mm < 55 > <_ 15_> (_10_) < 34 > 5 < (_10_) (_10_) (_10_) < 20 > < 20 > dla blach o grubości 0,6 1,0 mm dla blach o grubości 0,6 1,0 mm N <_ 15_> (_10_) < 34 > 5 < N (_10_) < 34 > uchwyt przewodowy uchwyt przewodowy < 32 > > 5 (_10_) < 26 > (_10_) < 26 > uchwyt przewodowy < 32 > > 5 (_10_) < 26 > (_10_) < 26 > 1 średnica otworu 4,2 mm 2 średnica otworu 5,2 mm <_ 15_> < 42 > <_ 15_> < 42 > 1 średnica otworu 4,2 mm 2 średnica otworu 5,2 mm Otwór na bezpośredni styk PE należy oczyścić z resztek warstw lakieru i tlenków. Zastosowanie do blach lakierowanych na zapytanie

40 System wielowtyków z wyborem fazy do linii świetlnych Gniazda/moduły gniazd z zaciskiem nacinającym izolację (IDC) $ 38 uzupełniające gniazdo do montażu zatrzaskowego moduł gniazda 0,5 2,5 mm 2 j AWG sol. 2 x 1,5 2,5 mm 2 j AWG sol. 500 V/4 kv/2 16 A 600 V/6 A 500 V/4 kv/2 16 A 600 V/6 A l. bieg. nr katalogowy szt./opak. kolor nr katalogowy szt./opak. uzupełniające gniazdo do montażu zatrzaskowego moduł gniazda, 1-biegunowy czarny szary czerwony żółty fioletowy uzupełniający uchwyt przewodowy do montażu zatrzaskowego moduł gniazda < 33,3 > (? ) < 34 > < 16,8 > A B C D gniazdo _) 5,8(_ > (3,1) < 6,8 > 2,35 < < 26,9 > < 10> < 21,5 > < 43,3 >

41 System wielowtyków z wyborem fazy do linii świetlnych Złączki zasilające $ 5 x 2/0,5-2,5 mm 2 j 5 x 1/0,5-0,75 mm 2 j 5 x 1/2,5 mm 2 j 500 V/4 kv/2 20 A 5 x 2 AWG sol. 1 5 x 1 AWG sol. 1 5 x 1 AWG 14 sol. 2 5 x 2/0,5-2,5 mm 2 j 5 x 1/0,5-0,75 mm 2 j 5 x 1/2,5 mm 2 j 500 V/4 kv/2 20 A 5 x 2 AWG sol. 1 5 x 1 AWG sol. 1 5 x 1 AWG 14 sol. 2 5 x 2/0,5-2,5 mm 2 j 5 x 1/0,5-0,75 mm 2 j 5 x 1/2,5 mm 2 j 500 V/4 kv/2 20 A l 8 9 mm / 0.33 in l 8 9 mm / 0.33 in l 8 9 mm / 0.33 in 5 x 2 AWG sol. 1 5 x 1 AWG sol. 1 5 x 1 AWG 14 sol l. bieg. nr katalogowy szt./opak. l. bieg. nr katalogowy szt./opak. l. bieg. nr katalogowy szt./opak. złączka zasilająca z obejmą zatrzaskową i bezpośrednim stykiem PE, biała złączka zasilająca z "jaskółczym ogonem", bez bezpośredniego styku PE, biała złączka zasilająca z typem mocowania zgodnie ze specyfikacją klienta, z bezpośrednim stykiem PE, biała z przyciskami po stronie przyłączenia zasilania z przyciskami po stronie przyłączenia zasilania z przyciskami po stronie przyłączenia zasilania bez przycisków bez przycisków bez przycisków bez bezpośredniego styku PE, z przyciskami po stronie przyłączenia zasilania bez przycisków 1strona przyłączenia zasilania 1strona przyłączenia zasilania strona oprawy oświetleniowej 2strona oprawy oświetleniowej jak po lewej3wg indywidualnych ustaleń ,3 4,4 2, ,7 N ,8 23,8 2 12,6 16,1 20,2 13,7 32,8 12,6 16,1 20,2 13,7 4,3 32,8 4,9 10 typ mocowania zgodnie ze specyfikacją klienta 12,6 16,1 20,2 4,6 4,3 4,9 5 2,8 4 grubość blachy 0,5 1,2 mm 30 1,8 1,6 2 4, ,8 grubość blachy 0,5 1,2 mm 4 Wycięcie na bezpośredni styk PE należy oczyścić z warstw lakieru i tlenków. Zastosowanie do blach lakierowanych na zapytanie Aprobaty patrz 4 Wycięcie na bezpośredni styk PE należy oczyścić z warstw lakieru i tlenków. Zastosowanie do blach lakierowanych na zapytanie

42 System wielowtyków z wyborem fazy do linii świetlnych Złączki zasilające $ 40 5 x 2/0,5-2,5 mm 2 j 5 x 1/0,5-0,75 mm 2 j 5 x 1/2,5 mm 2 j 500 V/4 kv/2 20 A l 8 9 mm / 0.33 in 5 x 2 AWG sol. 1 5 x 1 AWG sol. 1 5 x 1 AWG 14 sol. 2 5 x 2/0,5-2,5 mm 2 j 5 x 1/0,5-0,75 mm 2 j 5 x 1/2,5 mm 2 j 500 V/4 kv/2 20 A l 8 9 mm / 0.33 in 5 x 2 AWG sol. 1 5 x 1 AWG sol. 1 5 x 1 AWG 14 sol. 2 l. bieg. nr katalogowy szt./opak. l. bieg. nr katalogowy szt./opak. złączka zasilająca ze stopkami zatrzaskowymi i bezpośrednim stykiem PE, biała z przyciskami po stronie przyłączenia zasilania złączka zasilająca (nowy wariant pokrywy) ze stopkami zatrzaskowymi i bezpośrednim stykiem PE, biała z przyciskami po stronie przyłączenia zasilania bez przycisków bez przycisków strona przyłączenia zasilania 2strona oprawy oświetleniowej 1strona przyłączenia zasilania 2strona oprawy oświetleniowej ,5 4,4 2,8 32,8 4,3 4,3 13,7 12,6 16,1 20,2 13,7 12,5 16,1 20,2 4,5 4,4 2,8 32,8 4,9 5 Ø 3,5 środek szyny montażowej 4,9 5 Ø 3,5 środek szyny montażowej 4,6 2,8 20 grubość blachy 4 0,5 1,2 mm 4 4,6 2,8 20 grubość blachy 0,5 1,2 mm Wycięcie na bezpośredni styk PE należy oczyścić z warstw lakieru i tlenków. Zastosowanie do blach lakierowanych na zapytanie 4 Wycięcie na bezpośredni styk PE należy oczyścić z warstw lakieru i tlenków. Zastosowanie do blach lakierowanych na zapytanie

43 < < < < < Wielowtyki zasilające do linii świetlnych $ bez blaszki styku PE z blaszką styku PE 41 1,5 2,5 mm 2 j AWG sol. 2 x 1,5 2,5 mm 2 j AWG sol. 500 V/4 kv/2 16 A 600 V/15 A 500 V/4 kv/2 16 A 600 V/15 A l. bieg. opis biegunów nr katalogowy gniazdo, białe szt./ opak. l. bieg. opis biegunów nr katalogowy wtyk z możliwością podłączenia blaszki styku PE, biały szt./ opak. 7 N N N N * 50 5 N gniazdo, szare wtyk z możliwością podłączenia blaszki styku PE, szary 4 A B C D A B C D * 50 gniazdo, żółte wtyk z możliwością podłączenia blaszki styku PE, żółty 4 A B C D A B C D * 50 * zwiększona siła zatrzaśnięcia Przy tworzeniu układu zasilania z wykorzystaniem zacisku sprężynowego we wtyku, odejście może być realizowane tylko wewnątrz oprawy oświetleniowej lub linii świetlnej. gniazdo < 53,1 > wtyk < 39 > < 35,6 > 1 _> < 18 > < 36,6 > < 34 > _ N typ mocowania zgodnie ze specyfikacją klienta < 35 > _ N 3 1 < 36,6 > > 3,5< > 5,5 < 20 > 30 blaszka styku PE 3 < 3 < <_10_> 0,8 < 5,5 < > Aprobaty patrz

44 42

45 Opis systemu i obsługa System wielowtyków z wyborem fazy do linii świetlnych Seria 277 $ 43 Podłączanie przewodu - montaż wtykowy Odłączanie przewodu Wybór fazy przy pomocy przesuwnych bolców Seria 277 Odpływy fazy Równomierne obciążenie fazowe poprzez zmienne odpływy fazy Podłączanie oprawy oświetleniowej Podłączanie oprawy oświetleniowej z zamontowanym na stałe gniazdem Wymiary w stanie zmontowanym Oznaczanie < 38,5 mm/1,516 in > < 40,5 mm/1,59 in > Gniazdo bez elementu mocującego Wtyk ze stopkami zatrzaskowymi Gniazdo bez elementu mocującego Wtyk z odciążeniem przewodów Wytłoczony opis biegunów Zacisk PUSH WIRE służy do montażu następujących przewodów miedzianych: jednodrutowy

46 System wielowtyków z wyborem fazy do linii świetlnych Seria elastyczny system wielowtyków z zaciskiem PUSH WIRE wybór fazy Dane techniczne gniazdo wtyk parametry znamionowe zgodnie z IEC/EN IEC/EN kategoria przepięć II II stopień zanieczyszczenia 2 2 napięcie znamionowe 400 V 400 V znamionowe napięcie udarowe 4 kv 4 kv prąd nominalny 16 A 10 A dane aprobacyjne zgodnie z UL 1977 UL 1977 napięcie znamionowe 600 V 600 V prąd znamionowy UL 7 A 7 A Dane materiałowe grupa materiału izolacyjnego I materiał izolacyjny poliamid 6.6 (PA 6.6) odporność termiczna 105 C klasa palności zgodnie z UL 94 V0 materiał sprężyny zaciskowej chromoniklowa stal sprężynowa (CrNi) materiał styku miedź elektrolityczna (E Cu ) powierzchnia styku cynowana Aprobaty patrz

47 System wielowtyków z wyborem fazy do linii świetlnych Wtyki i gniazda $ wtyk ze stopkami zatrzaskowymi wtyk z odciążeniem przewodów gniazdo z elementem mocującym lub bez 45 0,5 x 1,0 mm 2 j AWG sol. 0,5 x 1,0 mm 2 j AWG sol. 5 x 1,5 2,5 mm 2 j 5 x AWG sol. 400 V/4 kv/2 10 A 600 V/7 A 400 V/4 kv/2 10 A 600 V/7 A 400 V/4 kv/2 16 A 600 V/7 A l. bieg. nr katalogowy szt./opak. l. bieg. nr katalogowy szt./opak. l. bieg. nr katalogowy szt./opak. wtyk, ze stopką zatrzaskową, biały/szary, z wytłoczonym opisem biegunów, szare bolce do wyboru fazy przesuwne (nie w przypadku gniazd 5-biegunowych) wtyk, z odciążeniem przewodów, biały/szary, z wytłoczonym opisem biegunów, szare bolce do wyboru fazy przesuwne (nie w przypadku gniazd 5-biegunowych) gniazdo, białe, z wytłoczonym opisem biegunów bez elementu mocującego z elementem mocującym < 15 ±0,05 > > 5,2 +0,1 < maks. gr. 1 mm Przykład oprzewodowania: równomierne obciążenie fazowe poprzez wybór fazy na wtyku, bez ingerencji w oprzewodowanie < 37 > N < 25 > ( 6,7 ) < 35,4 > < 30,8 > > 7,3< < 22 > < 45 > > 7 < > 9 < < 40 > < 40 > L3 L2 L1 3 N < 30 > < 31,4 >

48 Akcesoria 46 przyrząd do demontażu przewodów z zacisku PUSH WIRE przyrządy montażowe (śrubokręty) z izolowanym trzpieniem do uruchamiania zacisków w złączkach i wielowtykach przyrządy montażowe z izolowanym trzpieniem zestaw przyrząd do demontażu, do serii 294 nr katalogowy szt./opak. typ przyrząd montażowy (śrubokręt) z izolowanym trzpieniem nr katalogowy szt./ opak. nr katalogowy szt./opak. przyrządy montażowe z izolowanym trzpieniem w zestawie, typ 1 3 (jak po lewej) typ 1, klinga (2,5 x 0,4) mm typ 2, klinga (3,5 x 0,5) mm typ 3, klinga (5,5 x 0,8) mm Demontaż wetkniętego przewodu. Przyrząd wsunąć pod przewód, a następnie wyciągnąć przewód

49 przyrząd montażowy adapter pomiarowy do automatu montażowego płytka odciążająca przewody 47 nr katalogowy szt./opak. l. bieg. nr katalogowy szt./opak. nr katalogowy szt./opak. przyrząd montażowy, do serii 294, z dwoma funkcjami do wciskania stopek zatrzaskowych w płytę montażową do łatwego i bezpiecznego montażu zatrzaskowego styków PE adapter pomiarowy, do serii 294 płytka odciążająca przewody, do serii 294 dla przewodów płaszczowych: x średnica zewnętrzna 5,2 12 mm dla pojedynczych przewodów: min. 3 x 0,5 mm 2, maks. 5 x 2,5 mm 2 lub 7 x 1,5 mm ,7 25,6 37, ,9 Łatwy montaż płytki odciążającej przewody poprzez wetknięcie do złączki zasilającej, seria 294.
