Złączki SMD do płytek drukowanych. Tak małe, a tak wielkie

Transkrypt

1 Złączki SMD do płytek drukowanych Tak małe, a tak wielkie

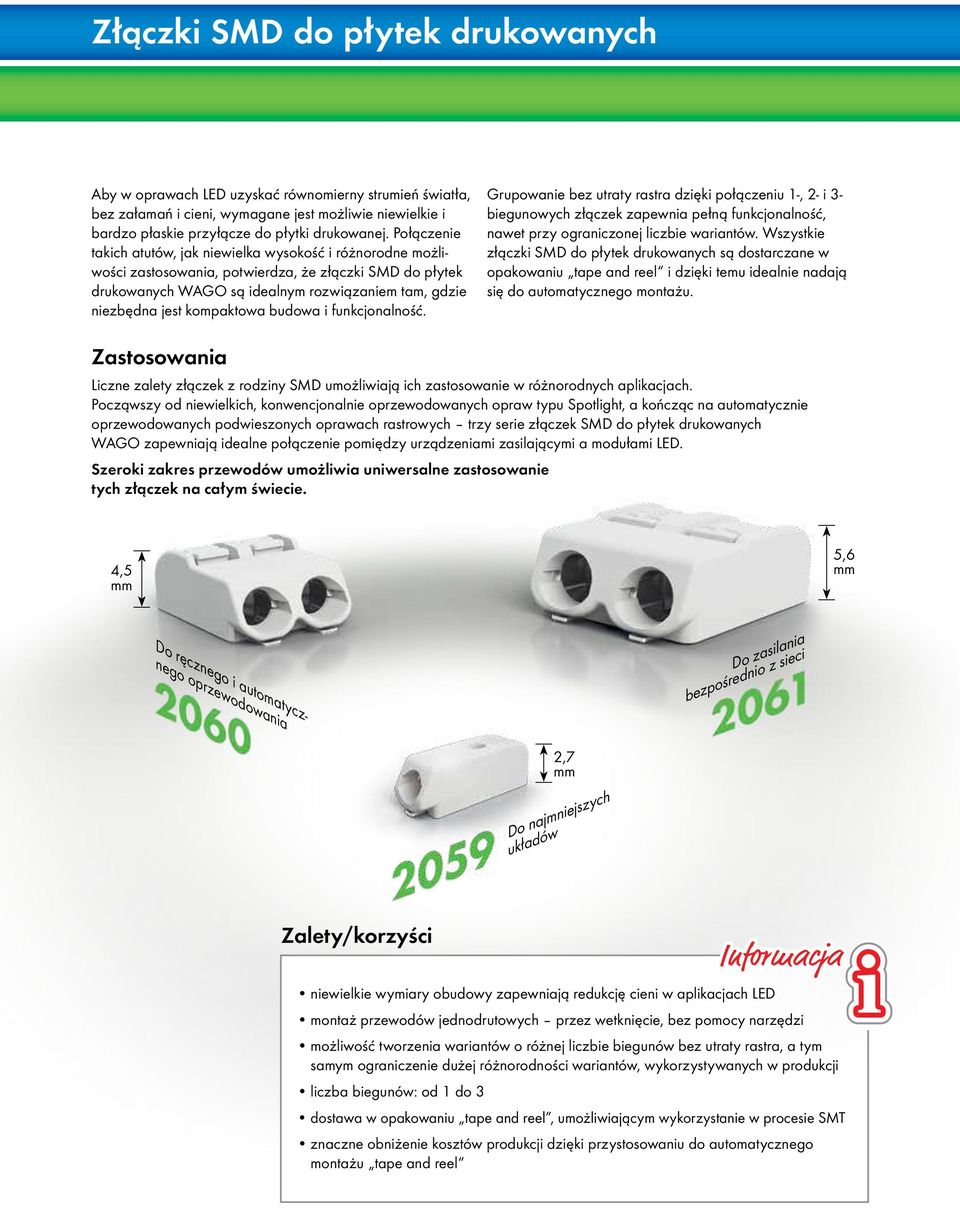

2 Złączki SMD do płytek drukowanych Aby w oprawach LED uzyskać równomierny strumień światła, bez załamań i cieni, wymagane jest możliwie niewielkie i bardzo płaskie przyłącze do płytki drukowanej. Połączenie takich atutów, jak niewielka wysokość i różnorodne możliwości zastosowania, potwierdza, że złączki SMD do płytek drukowanych WAGO są idealnym rozwiązaniem tam, gdzie niezbędna jest kompaktowa budowa i funkcjonalność. Grupowanie bez utraty rastra dzięki połączeniu 1-, 2- i 3- biegunowych złączek zapewnia pełną funkcjonalność, nawet przy ograniczonej liczbie wariantów. Wszystkie złączki SMD do płytek drukowanych są dostarczane w opakowaniu tape and reel i dzięki temu idealnie nadają się do automatycznego montażu. Zastosowania Liczne zalety złączek z rodziny SMD umożliwiają ich zastosowanie w różnorodnych aplikacjach. Począwszy od niewielkich, konwencjonalnie oprzewodowanych opraw typu Spotlight, a kończąc na automatycznie oprzewodowanych podwieszonych oprawach rastrowych trzy serie złączek SMD do płytek drukowanych WAGO zapewniają idealne połączenie pomiędzy urządzeniami zasilającymi a modułami LED. Szeroki zakres przewodów umożliwia uniwersalne zastosowanie tych złączek na całym świecie. 4,5 mm 5,6 mm Do ręcznego i automatycznego oprzewodowania Do zasilania bezpośrednio z sieci 2,7 mm Do najmniejszych układów Zalety/korzyści Informacja niewielkie wymiary obudowy zapewniają redukcję cieni w aplikacjach LED montaż przewodów jednodrutowych możliwość tworzenia wariantów o różnej liczbie biegunów bez utraty rastra, a tym samym ograniczenie dużej różnorodności wariantów, wykorzystywanych w produkcji liczba biegunów: od 1 do 3 dostawa w opakowaniu tape and reel, umożliwiającym wykorzystanie w procesie SMT znaczne obniżenie kosztów produkcji dzięki przystosowaniu do automatycznego montażu tape and reel

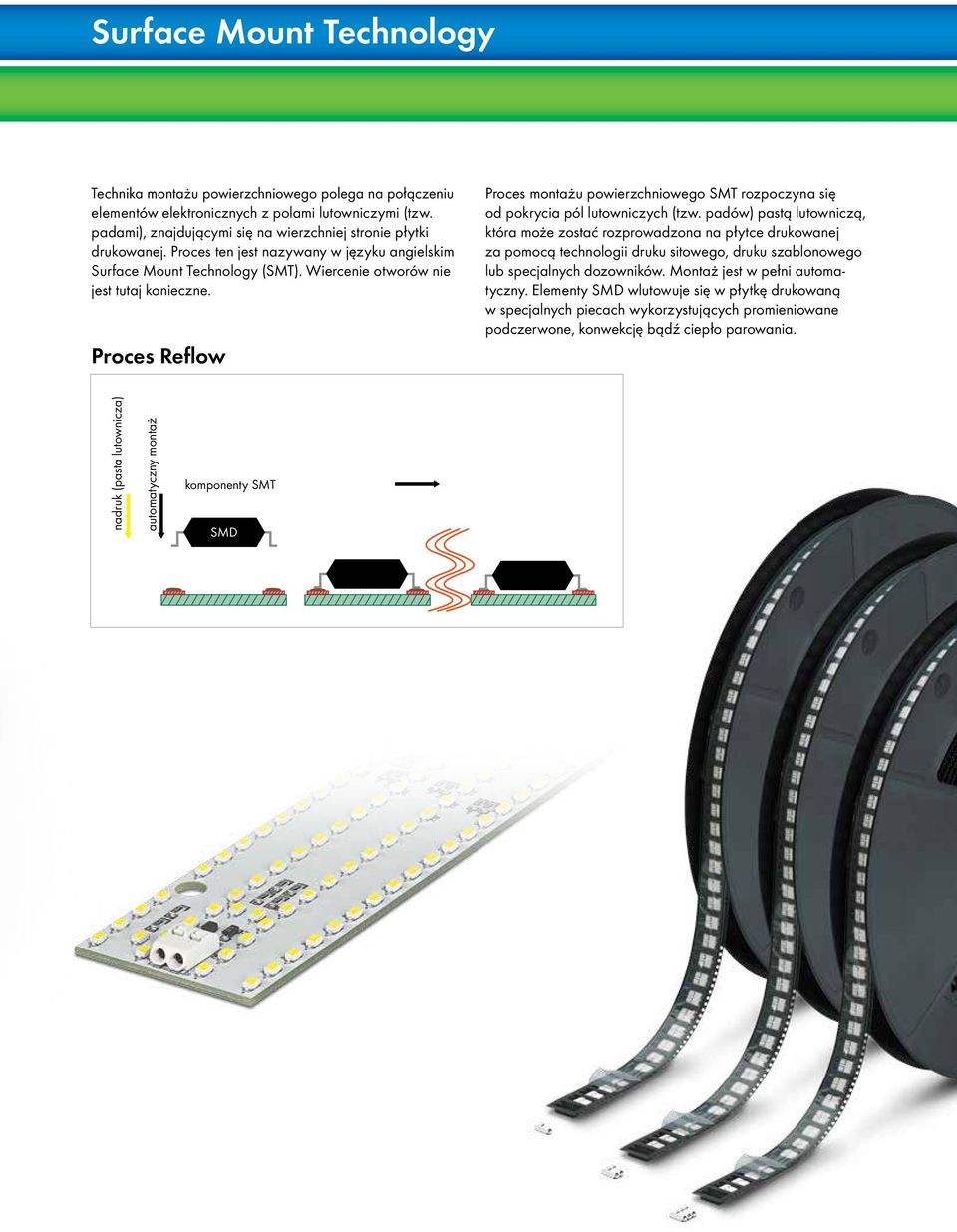

3 Surface Mount Technology Technika montażu powierzchniowego polega na połączeniu elementów elektronicznych z polami lutowniczymi (tzw. padami), znajdującymi się na wierzchniej stronie płytki drukowanej. Proces ten jest nazywany w języku angielskim Surface Mount Technology (SMT). Wiercenie otworów nie jest tutaj konieczne. Proces Reflow Proces montażu powierzchniowego SMT rozpoczyna się od pokrycia pól lutowniczych (tzw. padów) pastą lutowniczą, która może zostać rozprowadzona na płytce drukowanej za pomocą technologii druku sitowego, druku szablonowego lub specjalnych dozowników. Montaż jest w pełni automatyczny. Elementy SMD wlutowuje się w płytkę drukowaną w specjalnych piecach wykorzystujących promieniowane podczerwone, konwekcję bądź ciepło parowania. nadruk (pasta lutownicza) automatyczny montaż komponenty SMT THR-Component SMD

4 Seria 2059 Do najmniejszych układów kompaktowa budowa i niewielka wysokość zaledwie 2,7 mm 3 mm do montażu przewodów jednodrutowych o przekroju 0,14 0,34 mm 2 (AWG 26 22) montaż przewodów jednodrutowych łatwy demontaż przewodów przy pomocy przyrządu montażowego parametry znamionowe: 160 V, 2,5 kv/2 (III), 3 A wersja 1-, 2- i 3-biegunowa grupowanie bez utraty rastra opakowanie do montażu automatycznego tape and reel SMD-Leiterplattenklemmen, 0,34 m Rastermaß 3 mm / in 0,14-0,34 mm 2 e AWG sol. 160 V/2,5 kv/2 3 A Montaż przewodów jednodrutowych Łatwy demontaż przewodów przy pomocy przyrządu montażowego Seria 2059, 3 mm 3 mm / in parametry znamionowe zgodnie z IEC/EN kategoria przepięć III III II stopień zanieczyszczenia napięcie znamionowe 63 V 160 V 320 V napięcie znamionowe udarowe 2,5 kv 2,5 kv 2,5 kv prąd znamionowy 3 A 3 A 3 A złączki SMD do płytek drukowanych, w taśmie, białe / (12 x 2650) / (12 x 1750) / (12 x 1750) parametry przewodu technika podłączania przewodu PUSH WIRE przekrój przewodu jednodrutowego 0,14 0,34 mm 2 przewód (AWG) j dł. odizolowania przewodu 4 5,5 mm / in średnica rolki 330 mm 7,9 7,4 6,5 _ 0,5 2,7 ( 0,8 L _ ( 3 ) 8,5 2,5 1,4 ( 3 ) 1 0,3 _ L = (Pohlzahl (l. bieg. x Rastermaß) ) - 0,1-0,1 mm 0,3 0,75 Polzahl Bestellnr. VPE SMD-Leiterplattenklemmen im Gurt, weiß * R = Feed direc A = 8 mm (1-p A = 12 mm ( / (12 x 2650)

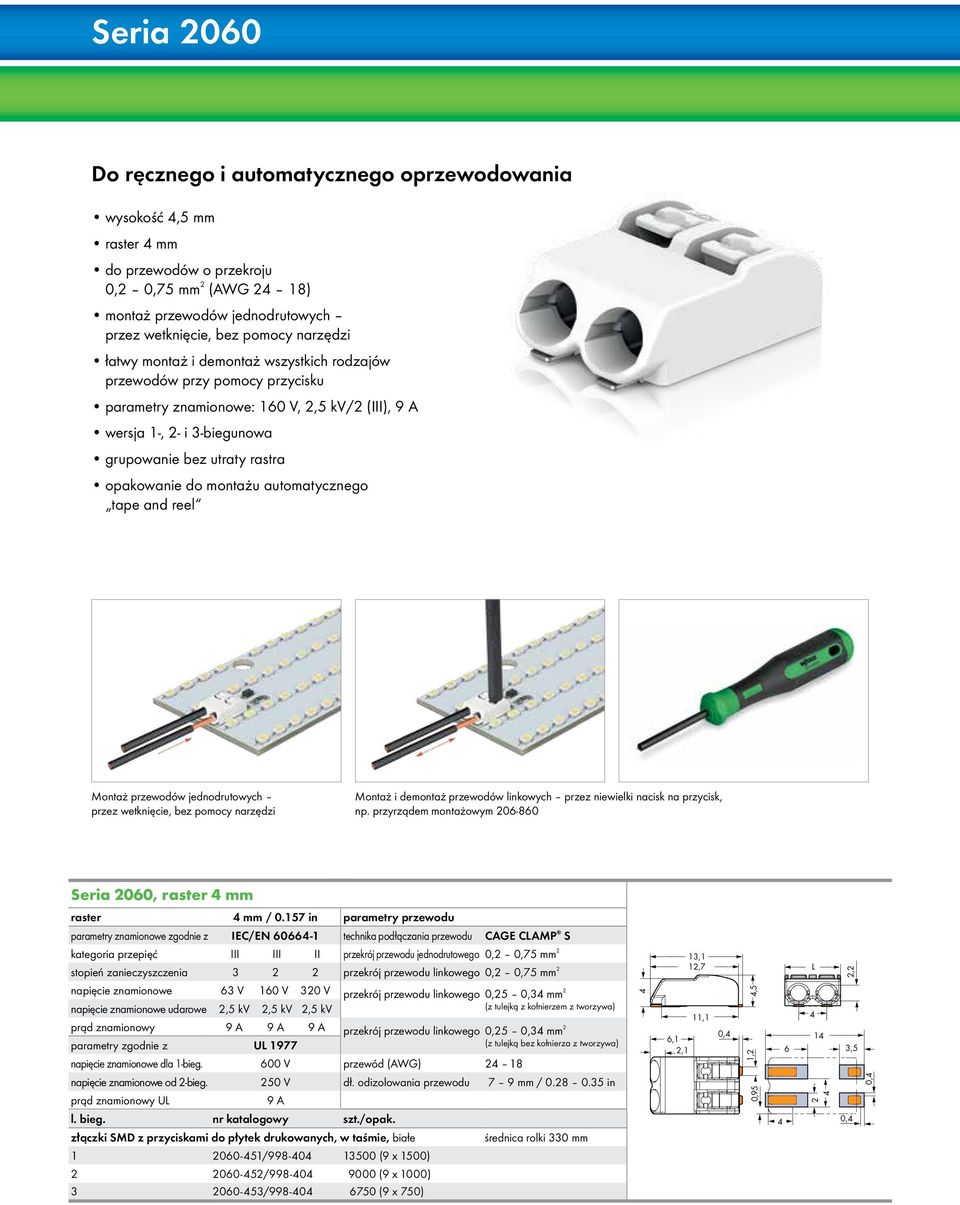

5 Seria 2060 Do ręcznego i automatycznego oprzewodowania wysokość 4,5 mm 4 mm do przewodów o przekroju 0,2 0,75 mm 2 (AWG 24 18) montaż przewodów jednodrutowych łatwy montaż i demontaż wszystkich rodzajów przewodów przy pomocy przycisku parametry znamionowe: 160 V, 2,5 kv/2 (III), 9 A wersja 1-, 2- i 3-biegunowa grupowanie bez utraty rastra opakowanie do montażu automatycznego tape and reel Montaż przewodów jednodrutowych Montaż i demontaż przewodów linkowych przez niewielki nacisk na przycisk, np. przyrządem montażowym Seria 2060, 4 mm 4 mm / in parametry przewodu parametry znamionowe zgodnie z IEC/EN technika podłączania przewodu CAGE CLAMP S kategoria przepięć III III II przekrój przewodu jednodrutowego 0,2 0,75 mm 2 stopień zanieczyszczenia przekrój przewodu linkowego 0,2 0,75 mm 2 napięcie znamionowe 63 V 160 V 320 V przekrój przewodu linkowego 0,25 0,34 mm 2 napięcie znamionowe udarowe 2,5 kv 2,5 kv 2,5 kv (z tulejką z kołnierzem z tworzywa) prąd znamionowy 9 A 9 A 9 A przekrój przewodu linkowego 0,25 0,34 mm 2 parametry zgodnie z UL 1977 (z tulejką bez kołnierza z tworzywa) napięcie znamionowe dla 1-bieg. 600 V przewód (AWG) napięcie znamionowe od 2-bieg. 250 V dł. odizolowania przewodu 7 9 mm / in prąd znamionowy UL 9 A złączki SMD z przyciskami do płytek drukowanych, w taśmie, białe średnica rolki 330 mm / (9 x 1500) / (9 x 1000) / (9 x 750) 4 13,1 12,7 11,1 4,5 _ 6,1 14 2,1 _ 6 _ 3,5 1,2 ) 0,95 ( 4 ) L ,2

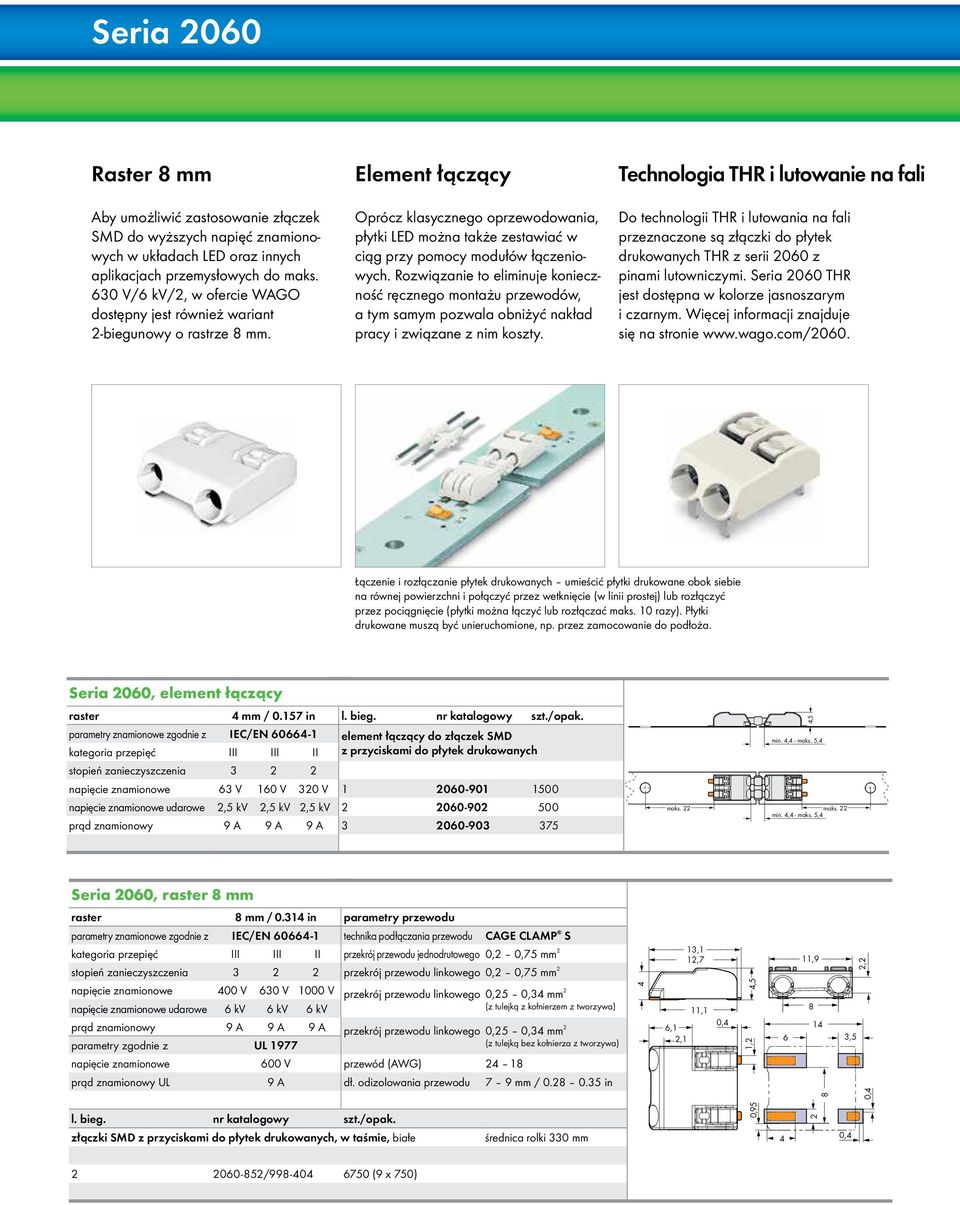

6 Seria 2060 Raster 8 mm Aby umożliwić zastosowanie złączek SMD do wyższych napięć znamionowych w układach LED oraz innych aplikacjach przemysłowych do maks. 630 V/6 kv/2, w ofercie WAGO dostępny jest również wariant 2-biegunowy o rastrze 8 mm. Element łączący Oprócz klasycznego oprzewodowania, płytki LED można także zestawiać w ciąg przy pomocy modułów łączeniowych. Rozwiązanie to eliminuje konieczność ręcznego montażu przewodów, a tym samym pozwala obniżyć nakład pracy i związane z nim koszty. Technologia THR i lutowanie na fali Do technologii THR i lutowania na fali przeznaczone są złączki do płytek drukowanych THR z serii 2060 z pinami lutowniczymi. Seria 2060 THR jest dostępna w kolorze jasnoszarym i czarnym. Więcej informacji znajduje się na stronie Łączenie i rozłączanie płytek drukowanych umieścić płytki drukowane obok siebie na równej powierzchni i połączyć przez wetknięcie (w linii prostej) lub rozłączyć przez pociągnięcie (płytki można łączyć lub rozłączać maks. 10 razy). Płytki drukowane muszą być unieruchomione, np. przez zamocowanie do podłoża. Seria 2060, element łączący 4 mm / in parametry znamionowe zgodnie z IEC/EN kategoria przepięć III III II stopień zanieczyszczenia napięcie znamionowe 63 V 160 V 320 V napięcie znamionowe udarowe 2,5 kv 2,5 kv 2,5 kv prąd znamionowy 9 A 9 A 9 A element łączący do złączek SMD z przyciskami do płytek drukowanych maks. 22 4,5 min. 4,4 - maks. 5,4 maks. 22 min. 4,4 - maks. 5,4 Seria 2060, 8 mm 8 mm / in parametry przewodu parametry znamionowe zgodnie z IEC/EN technika podłączania przewodu CAGE CLAMP S kategoria przepięć III III II przekrój przewodu jednodrutowego 0,2 0,75 mm 2 stopień zanieczyszczenia przekrój przewodu linkowego 0,2 0,75 mm 2 napięcie znamionowe 400 V 630 V 1000 V przekrój przewodu linkowego 0,25 0,34 mm 2 napięcie znamionowe udarowe 6 kv 6 kv 6 kv (z tulejką z kołnierzem z tworzywa) prąd znamionowy 9 A 9 A 9 A przekrój przewodu linkowego 0,25 0,34 mm 2 parametry zgodnie z UL 1977 (z tulejką bez kołnierza z tworzywa) napięcie znamionowe 600 V przewód (AWG) prąd znamionowy UL 9 A dł. odizolowania przewodu 7 9 mm / in złączki SMD z przyciskami do płytek drukowanych, w taśmie, białe średnica rolki 330 mm 4 13,1 12,7 8 11,1 6,1 14 2,1 _ 6 _ 3,5 4,5 0,95 1,2 11,9 ( 4 ) 2 8 2, / (9 x 750)

7 Seria 2061 Do zasilania bezpośrednio z sieci wysokość 5,6 mm 6 mm do przewodów o przekroju 0,5 1,5 mm 2 (AWG 20 16) montaż przewodów jednodrutowych łatwy montaż i demontaż wszystkich rodzajów przewodów przy pomocy przycisku przeznaczone do automatycznego oprzewodowania parametry znamionowe: 320 V, 4 kv/2 (III), 12 A 300 V UL 1059 wersja 1-, 2- i 3-biegunowa grupowanie bez utraty rastra opakowanie do montażu automatycznego tape and reel Układ zasilający LED przykład aplikacji Montaż i demontaż przewodów linkowych przez niewielki nacisk na przycisk, np. przyrządem montażowym Seria 2061, 6 mm 6 mm / 0.24 in parametry znamionowe zgodnie z IEC/EN kategoria przepięć III III II stopień zanieczyszczenia napięcie znamionowe 250 V 320 V 630 V napięcie znamionowe udarowe 4 kv 4 kv 4 kv prąd znamionowy 12 A 12 A 12 A złączki SMD z przyciskami do płytek drukowanych, w taśmie, białe / (9 x 900) / (9 x 700) / (9 x 450) parametry przewodu technika podłączania przewodu CAGE CLAMP S przekrój przewodu jednodrutowego 0,5 1,5 mm 2 przekrój przewodu linkowego 0,5 1,5 mm 2 przekrój przewodu linkowego 0,5 0,75 mm 2 (z tulejką z kołnierzem z tworzywa) przekrój przewodu linkowego 0,5 0,75 mm 2 (z tulejką bez kołnierza z tworzywa) przewód (AWG) dł. odizolowania przewodu 7 10 mm / in średnica rolki 330 mm 5,2 15,8 15,2 13,8 5,6 6,5 17 0,55 2,2 6,5 _ 4,5 1,6 1,8 ) 4,6 L 6 2,4 2,1 6 3,2 2,7
