WAGO dla fachowców. Cztery asy w ręce WAGO WAGO 243 Specjalistka od sieci. WAGO 222 Najbardziej wszechstronna. WAGO 224 Jedyna do lamp

Transkrypt

1 WAGO dla fachowców Cztery asy w ręce WAGO 2273 WAGO 243 Specjalistka od sieci WAGO 222 Najbardziej wszechstronna Idealna w puszkach WAGO 224 Jedyna do lamp

2 Z dobrą kartą wygrywasz! Seria 2273 małe wymiary > więcej miejsca w puszce przezroczysta obudowa zakres przekroju przewodów: 0,5 2,5 mm² Większy komfort Większe bezpieczeństwo Beznarzędziowy montaż przewodów Pełna izolacja, ochrona przed dotykiem bezpośrednim Intuicyjna obsługa Seria 224 większy zakres temperatur złączka 1- i 2-przewodowa uniwersalna złączka serwisowa Seria 222 złączka do wszystkich rodzajów przewodów duży zakres przekroju przewodów uniwersalne zastosowanie Wyższa jakość / większa niezawodność Stabilne mocowanie Do przewodów aluminiowych Różne możliwości mocowań dla serii 2273, 222 i 243 Seria 243 technika zacisku sprężynowego bogactwo wariantów (różne kolory i liczba przewodów) możliwość łączenia zatrzaskowego w bloki dostępne także jako bloki przyłączeniowe do sieci KNX/EIB Złączki listwowe z opatentowanym przez WAGO zaciskiem CAGE CLAMP pojawiły się na rynku w 1977 roku. Technologia CAGE CLAMP została stworzona z myślą o przekrojach nominalnych od 0,5 mm 2 do 35 mm 2 i znalazła zastosowanie w tysiącach wyrobów. Technika CAGE CLAMP jest przeznaczona do przewodów jedno-, wielodrutowych i linkowych od 0,08 mm 2. Sprężynę CAGE CLAMP należy przed wprowadzeniem przewodu otworzyć za pomocą przyrządu montażowego lub jak w przypadku wielu wyrobów przy pomocy przycisku. Po wprowadzeniu przewodu do zacisku i zwolnieniu sprężyny zostaje on dociśnięty do szyny prądowej i zakleszczony z siłą dostosowaną automatycznie do jego przekroju. Technika zacisku PUSH WIRE jest optymalnym rozwiązaniem do podłączania przewodów jednodrutowych. Podczas montażu wtykowego sztywność przewodu wykorzystywana jest do pokonania oporu sprężyny zaciskowej, po czym następuje jego automatyczne zakleszczenie. To najszybszy sposób podłączania odizolowanych przewodów jednodrutowych. Technika zacisku PUSH WIRE wykorzystywana jest w złączkach do puszek instalacyjnych, stosowanych dziś także przy przewodach wielodrutowych. polega na równoczesnym przekręceniu i wyciągnięciu przewodu. Zróżnicowane konstrukcje złączek z zaciskiem PUSH WIRE umożliwiają otwieranie zacisku przy pomocy przyrządu montażowego lub wbudowanych przycisków, co pozwala na wprowadzenie przewodów o mniejszej sztywności. I w drugą stronę - podłączony przewód można bez problemu zdemontować poprzez otwarcie sprężyny zaciskowej.

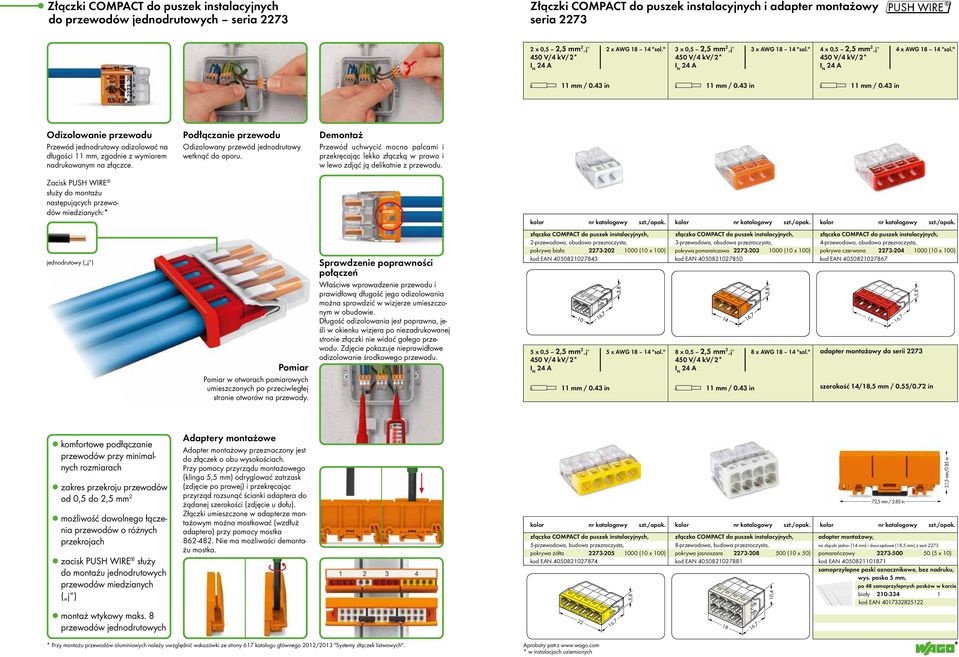

3 Złączki COMPACT do puszek instalacyjnych do przewodów jednodrutowych seria 2273 Złączki COMPACT do puszek instalacyjnych i adapter montażowy seria 2273 $ 2 x 0,5 2,5 mm 2 j 2 x AWG "sol." 3 x 0,5 2,5 mm 2 j 3 x AWG "sol." 4 x 0,5 2,5 mm 2 j 4 x AWG "sol." Odizolowanie przewodu Przewód jednodrutowy odizolować na długości 11 mm, zgodnie z wymiarem nadrukowanym na złączce. Odizolowany przewód jednodrutowy wetknąć do oporu. Przewód uchwycić mocno palcami i przekręcając lekko złączką w prawo i w lewo zdjąć ją delikatnie z przewodu. Zacisk PUSH WIRE w otworach pomiarowych umieszczonych po przeciwległej stronie otworów na przewody. Sprawdzenie poprawności połączeń Właściwe wprowadzenie przewodu i prawidłową długość jego odizolowania można sprawdzić w wizjerze umieszczonym w obudowie. Długość odizolowania jest poprawna, jeśli w okienku wizjera po niezadrukowanej stronie złączki nie widać gołego przewodu. Zdjęcie pokazuje nieprawidłowe odizolowanie środkowego przewodu. 2-przewodowa, obudowa przezroczysta, pokrywa biała (10 x 100) kod EAN <_10 _> <_ 16,7 _> 5 x 0,5 2,5 mm 2 j 5 x AWG "sol." 3-przewodowa, obudowa przezroczysta, pokrywa pomarańczowa (10 x 100) kod EAN < 14 > <_ 16,7 _> 8 x 0,5 2,5 mm 2 j 8 x AWG "sol." 4-przewodowa, obudowa przezroczysta, pokrywa czerwona (10 x 100) kod EAN < 18 > <_ 16,7 _> adapter montażowy do serii 2273 szerokość 14/18,5 mm / 0.55/0.72 in komfortowe podłączanie przewodów przy minimalnych rozmiarach zakres przekroju przewodów od 0,5 do 2,5 mm 2 możliwość dowolnego łączenia przewodów o różnych przekrojach zacisk PUSH WIRE służy do montażu jednodrutowych przewodów miedzianych ( j ) montaż wtykowy maks. 8 przewodów jednodrutowych Adaptery montażowe Adapter montażowy przeznaczony jest do złączek o obu wysokościach. Przy pomocy przyrządu montażowego (klinga 5,5 mm) odryglować zatrzask (zdjęcie po prawej) i przekręcając przyrząd rozsunąć ścianki adaptera do żądanej szerokości (zdjęcie u dołu). Złączki umieszczone w adapterze montażowym można mostkować (wzdłuż adaptera) przy pomocy mostka Nie ma możliwości demontażu mostka. 5-przewodowa, budowa przezroczysta, pokrywa żółta (10 x 100) kod EAN < 22 > <_ 16,7 _> 8-przewodowa, budowa przezroczysta, pokrywa jasnoszara (10 x 50) kod EAN < 18 > <_ 16,7 _> (_ 10,4 _) < 72,5 mm / 2.85 in > < 21,5 mm/0.85 in > adapter montażowy, na złączki jedno- (14 mm) i dwurzędowe (18,5 mm) z serii 2273 pomarańczowy (5 x 10) kod EAN samoprzylepne paski oznacznikowe, bez nadruku, wys. paska 5 mm, po 48 samoprzylepnych pasków w karcie biały kod EAN * Przy montażu przewodów aluminiowych należy uwzględnić wskazówki ze strony 617 katalogu głównego 2012/2013 "Systemy złączek listwowych". Aprobaty patrz * w instalacjach uziemionych

4 Złączki instalacyjne z zaciskiem CAGE CLAMP uruchamianym dźwignią Złączki instalacyjne do wszystkich rodzajów przewodów seria 222 " 2 x 0,08 4 mm 2 j AWG ,5 mm 2 j+w 400 V/4 kv/ V, 20 A u 32 A L 9 10 mm / 0.37 in V = napięcie znamionowe 4 kv = napięcie znamionowe udarowe 2 = stopień zanieczyszczenia 3 x 0,08 4 mm 2 j AWG ,5 mm 2 j+w 400 V/4 kv/ V, 20 A u 32 A L 9 10 mm / 0.37 in 5 x 0,08 4 mm 2 j AWG ,5 mm 2 j+w 400 V/4 kv/ V, 20 A u 32 A L 9 10 mm / 0.37 in Dł. odizolowania przewodu Odizolować przewód na długości 9-10 mm. Otworzyć zacisk poprzez podniesienie dźwigni i wprowadzić przewód. Następnie opuścić dźwignię. Zacisk CAGE CLAMP złączka instalacyjna, 2-przewodowa, z dźwigniami szara * (10 x 100) kod EAN maks. temperatura dopuszczalna długotrwale 85 C *opakowanie zbiorcze złączka instalacyjna, 3-przewodowa, z dźwigniami szara * (10 x 50) kod EAN maks. temperatura dopuszczalna długotrwale 85 C złączka instalacyjna, 5-przewodowa, z dźwigniami, szara * (10 x 40) kod EAN maks. temperatura dopuszczalna długotrwale 85 C <_ 14,5 _> (_12,4 _) <_ 20,5 _> wielodrutowy ( w ) Oprzewodowanie puszki instalacyjnej przy użyciu przewodów linkowych * Przy montażu przewodów aluminiowych należy uwzględnić wskazówki ze strony 617 katalogu głównego 2012/2013 "Systemy złączek listwowych". także z cynowanymi pojedynczymi drutami ze spojoną końcówką z tulejką przewodową z końcówką kołkową Montaż przewodów linkowych i jednodrutowych adapter montażowy, do 2-, 3-, 5-przewodowych złączek instalacyjnych pomarańczowy kod EAN Połączenie elementów fabrycznie oprzewodowanych, np. w przyczepach kempingowych Umożliwia montaż 2, 3 lub 5 odizolowanych przewodów linkowych o przekroju od 0,08 mm² do 4 mm² lub jedno- i wielodrutowych o przekroju do 2,5 mm². I to bez użycia narzędzi. Bezpieczeństwo: Ze względu na całkowite zagłębienie się dźwigni w obudowie w stanie zamkniętym, złączka jest w pełni zabezpieczona przed nieumyślnym rozłączeniem, nawet w przypadku gęstej zabudowy. Bezpieczeństwo łączenia wszystkich rodzajów przewodów potwierdzone zostało dodatkowo przez międzynarodowe aprobaty (ENEC, UL). Znak ENEC stanowi potwierdzenie bezpieczeństwa, uznane w Europie przez ponad 20 sygnatariuszy. Przykłady zastosowań: indukcyjne czujniki zbliżeniowe ogrzewanie podłogowe instalacja nagłaśniająca instalacja prowizoryczna silniki elektryczne lampy sufitowe podłączenia oprawy oświetleniowej urządzenia grzewcze sterowanie bramami ciągi oświetleniowe podłączanie maszyn powielanie potencjałów żyrandole pompy zanurzeniowe prowizoryczna instalacja oświetleniowa instalacja na budowie podłączanie maszyn i urządzeń oświetlenie choinkowe żaluzje przewody głośnikowe oświetlenie niskonapięciowe przewody telefoniczne podłączenie kuchenki elektrycznej girlandy świetlne

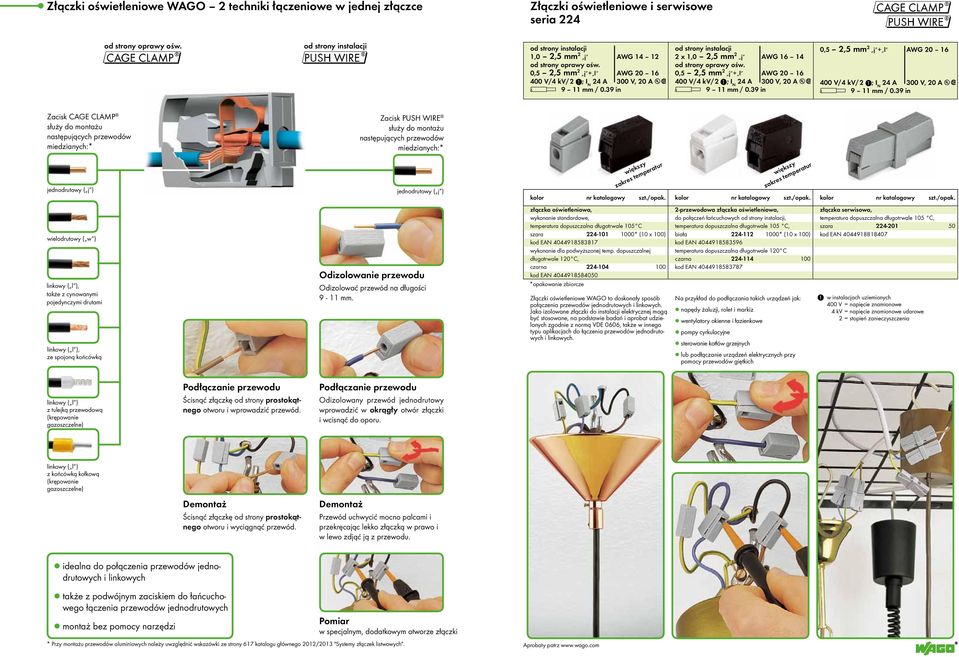

5 Złączki oświetleniowe WAGO 2 techniki łączeniowe w jednej złączce Złączki oświetleniowe i serwisowe seria 224 $" " $ od strony oprawy ośw. od strony instalacji od strony instalacji 1,0 2,5 mm 2 j AWG od strony oprawy ośw. 0,5 2,5 mm 2 j + l AWG V/4 kv/2 1; 300 V, 20 A u2 l 9 11 mm / 0.39 in od strony instalacji 2 x 1,0 2,5 mm 2 j AWG od strony oprawy ośw. 0,5 2,5 mm 2 j + l AWG V/4 kv/2 1; 300 V, 20 A u2 l 9 11 mm / 0.39 in 0,5 2,5 mm 2 j + l AWG V/4 kv/2 1; 300 V, 20 A u2 l 9 11 mm / 0.39 in Zacisk CAGE CLAMP wielodrutowy ( w ) także z cynowanymi pojedynczymi drutami ze spojoną końcówką Zacisk PUSH WIRE Odizolowanie przewodu Odizolować przewód na długości 9-11 mm. większy zakres temperatur złączka oświetleniowa, wykonanie standardowe, temperatura dopuszczalna długotrwale 105 C szara * (10 x 100) kod EAN wykonanie dla podwyższonej temp. dopuszczalnej długotrwale 120 C, czarna kod EAN *opakowanie zbiorcze Złączki oświetleniowe WAGO to doskonały sposób połączenia przewodów jednodrutowych i linkowych. Jako izolowane złączki do instalacji elektrycznej mogą być stosowane, na podstawie badań i aprobat udzielonych zgodnie z normą VDE 0606, także w innego typu aplikacjach do łączenia przewodów jednodrutowych i linkowych. większy zakres temperatur 2-przewodowa złączka oświetleniowa, do połączeń łańcuchowych od strony instalacji, temperatura dopuszczalna długotrwale 105 C, biała * (10 x 100) kod EAN temperatura dopuszczalna długotrwale 120 C czarna kod EAN Na przykład do podłączania takich urządzeń jak: napędy żaluzji, rolet i markiz wentylatory okienne i łazienkowe pompy cyrkulacyjne sterowanie kotłów grzejnych lub podłączanie urządzeń elektrycznych przy pomocy przewodów giętkich złączka serwisowa, temperatura dopuszczalna długotrwale 105 C, szara kod EAN w instalacjach uziemionych 400 V = napięcie znamionowe 4 kv = napięcie znamionowe udarowe 2 = stopień zanieczyszczenia z tulejką przewodową Ścisnąć złączkę od strony prostokątnego otworu i wprowadzić przewód. Odizolowany przewód jednodrutowy wprowadzić w okrągły otwór złączki i wcisnąć do oporu. z końcówką kołkową Ścisnąć złączkę od strony prostokątnego otworu i wyciągnąć przewód. Przewód uchwycić mocno palcami i przekręcając lekko złączką w prawo i w lewo zdjąć ją z przewodu. idealna do połączenia przewodów jednodrutowych i linkowych także z podwójnym zaciskiem do łańcuchowego łączenia przewodów jednodrutowych montaż bez pomocy narzędzi w specjalnym, dodatkowym otworze złączki * Przy montażu przewodów aluminiowych należy uwzględnić wskazówki ze strony 617 katalogu głównego 2012/2013 "Systemy złączek listwowych". Aprobaty patrz

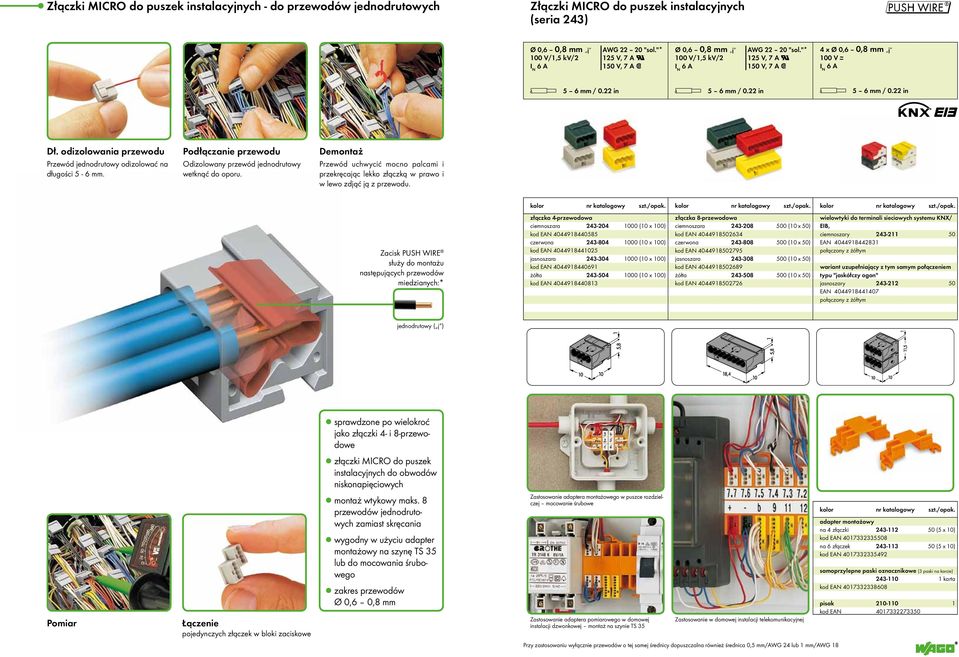

6 Złączki MICRO do puszek instalacyjnych - do przewodów jednodrutowych Złączki MICRO do puszek instalacyjnych (seria 243) $ Ø 0,6 0,8 mm j AWG "sol."* 100 V/1,5 kv/2 125 V, 7 A U 6 A 150 V, 7 A 2 Ø 0,6 0,8 mm j AWG "sol."* 100 V/1,5 kv/2 125 V, 7 A U 6 A 150 V, 7 A 2 4 x Ø 0,6 0,8 mm j 100 V _ ~ 6 A l 5 6 mm / 0.22 in l 5 6 mm / 0.22 in l 5 6 mm / 0.22 in Dł. odizolowania przewodu Przewód jednodrutowy odizolować na długości 5-6 mm. Odizolowany przewód jednodrutowy wetknąć do oporu. Przewód uchwycić mocno palcami i przekręcając lekko złączką w prawo i w lewo zdjąć ją z przewodu. Zacisk PUSH WIRE złączka 4-przewodowa ciemnoszara (10 x 100) kod EAN czerwona (10 x 100) kod EAN jasnoszara (10 x 100) kod EAN żółta (10 x 100) kod EAN złączka 8-przewodowa ciemnoszara (10 x 50) kod EAN czerwona (10 x 50) kod EAN jasnoszara (10 x 50) kod EAN żółta (10 x 50) kod EAN wielowtyki do terminali sieciowych systemu KNX/ EIB, ciemnoszary EAN połączony z żółtym wariant uzupełniający z tym samym połączeniem typu "jaskółczy ogon" jasnoszary EAN połączony z żółtym sprawdzone po wielokroć jako złączki 4- i 8-przewodowe złączki MICRO do puszek instalacyjnych do obwodów niskonapięciowych Łączenie pojedynczych złączek w bloki zaciskowe montaż wtykowy maks. 8 przewodów jednodrutowych zamiast skręcania wygodny w użyciu adapter montażowy na szynę TS 35 lub do mocowania śrubowego zakres przewodów Ø 0,6 0,8 mm Zastosowanie adaptera montażowego w puszce rozdzielczej mocowanie śrubowe Zastosowanie adaptera pomiarowego w domowej instalacji dzwonkowej montaż na szynie TS 35 Zastosowanie w domowej instalacji telekomunikacyjnej adapter montażowy na 4 złączki (5 x 10) kod EAN na 6 złączek (5 x 10) kod EAN samoprzylepne paski oznacznikowe (3 paski na karcie) karta kod EAN pisak kod EAN Przy zastosowaniu wyłącznie przewodów o tej samej średnicy dopuszczalna również średnica 0,5 mm/awg 24 lub 1 mm/awg 18

7 / Broszura "Złączki instalacyjne" 1.0 PL 02/2013 Zastrzega się prawo do zmian technicznych. WAGO ELWAG sp. z o. o. ul. Piękna 58 a Wrocław Telefon: Fax: wago.elwag@wago.com Internet
