1 PROJEKT BUDOWLANO WYKONAWCZY Nazwa obiektu: Budowa sieci Lokalizacja: : * rejon ul. Piaskowej, przy kolejowej część działki 1/98 obr. 63 * ul. Zakopiańska 1, przy SP 1 część działki 93/14 (93/13) obr. 50 Inwestor: Urząd Miasta ul. Marsz. Józefa Piłsudskiego Klasyfikacja robót wg. CPV: Roboty w zakresie zagospodarowywania terenu Opracowanie: Katarzyna FiduraTratkiewicz mgr inż. architekt krajobrazu Leszek Dominik mgr inż. architekt r.

2 Zawartość opracowania 1 INFORMACJE OGÓLNE WSTĘP CEL OPRACOWANIA LOKALIZACJA OPIS TERENÓW PRZEWIDZIANYCH NA STACJE ROWEROWE OPRACOWANIE PROJEKTOWE...5 WYKAZ RYSUNKÓW I ZAŁĄCZNIKÓW...7 P R O J E K T e t a p 1. str. 2

3 1 INFORMACJE OGÓLNE 1.1 WSTĘP Przedmiotem niniejszego opracowania jest dokumentacja projektowa dotycząca zagospodarowania terenów sieci. W zakresie prac przewiduje się montaż prefabrykowanego zadaszenia ze stojakami rowerowymi oraz pompkę ręczną wraz z narzędziami mocowanymi na linkach stalowych. Podstawę niniejszego opracowania stanowią: umowa projektanta z Inwestorem mapy do celów projektowych zalecenia wynikające z wytycznych i uzgodnień z Inwestorem 1.2 CEL OPRACOWANIA Celem opracowania jest stworzenie ogólnodostępnej sieci Legionowa wspomagającej transport ogólnomiejski. Szczególnie stacja rowerowa nr 1 w rejonie silnie uczęszczanej kolejowej Piaski przy ul. Piaskowej będzie służyć pasażerom kolei: osoby mieszkające w promieniu kilku kilometrów od ww. dworca kolejowego będą mogły dojeżdżać rowerem i korzystać z pociągów w codziennej podróży do pracy lub szkoły bez obawy o bezpieczeństwo swojego pojazdu (planowany monitoring), a wybierając podróż pociągiem zamiast samochodem oszczędzają czas, koszty oraz unikają zatłoczenia na drogach. Każdy klient kolei będzie z niego korzystać nieodpłatnie. Projekt zagospodarowania terenów poszczególnych obejmie: montaż prefabrykowanego zadaszenia wraz ze stojakami rowerowymi, montowany na stałe stojak wyposażony w pompkę rowerową i podstawowe narzędzia do naprawy na linkach stalowych zależnie od potrzeb: uzupełnienie nawierzchni dostosowanej do otoczenia z kostki betonowej lub granitowej dodatkowo stacja nr 1 na ul. Piaskowej będzie wyposażona w otwartą wiatę do schronienia się przed warunkami pogodowymi osoby okresowo obsługującej stację rowerową służącą pomocą w drobnych naprawach oraz stanowić będzie podstawę realizacji poszczególnych, która może być przeprowadzana etapowo zależnie od możliwości budżetowych Inwestora. P R O J E K T e t a p 1. str. 3

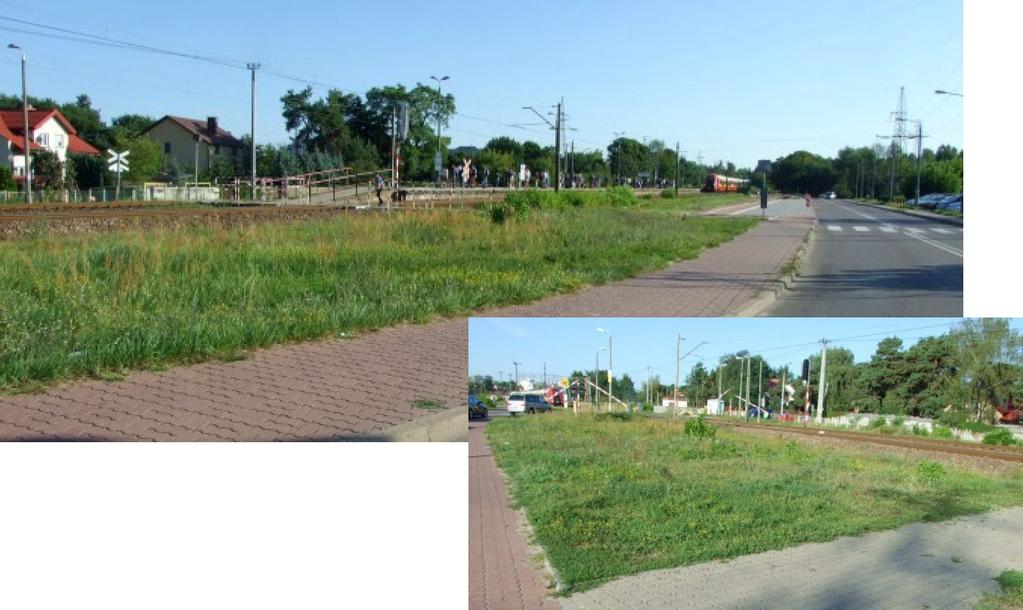

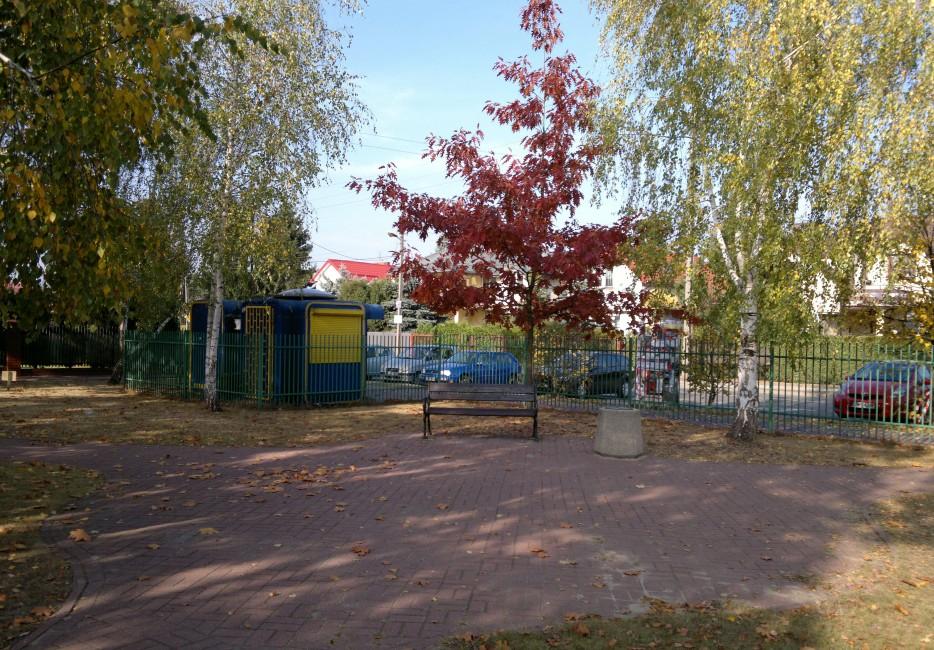

4 1.3 LOKALIZACJA Lokalizacja ogólnie dostępnych przewidziana jest w dziesięciu miejscach gminy Legionowa, na początek wytypowano dwa: 1. rejon ul. Piaskowej, przy kolejowej 6. ul. Zakopiańska 1, przy SP OPIS TERENÓW PRZEWIDZIANYCH NA STACJE ROWEROWE rejon ul. Piaskowej, przy kolejowej stacja w rejonie kolejowej Piaski: teren płaski, zadarniony planowane wykonanie nawierzchni z kostki betonowej ul. Zakopiańska 1, przy SP 1 stacja na zieleńcu przed Szkołą Podstawowej nr 1; elementy zagospodarowania montowane na istniejącej kostce betonowej z częściowym jej uzupełnieniem P R O J E K T e t a p 1. str. 4

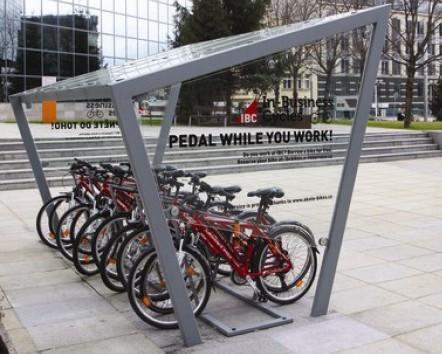

5 2 OPRACOWANIE PROJEKTOWE Stacje rowerowe znajdują się w punktach miasta licznie odwiedzanych przez mieszkańców. Podstawowym elementem każdej będzie zadaszony parking rowerowy ze stojakami. Ustawienie na wybranych terenach będzie dostosowane do uwarunkować terenowych każdej. Elementy zagospodarowania na niektórych stacjach będą montowane na istniejącej nawierzchni, pod niektóre zadaszenia należy wykonać nawierzchnie z kostki betonowej dostosowanej do otaczającej w danym terenie. Zaproponowane przez projektanta w toku koncepcji i wybrane przez Inwestora zadaszenia rowerowe są nieszablonowe, ciekawe w formie co wyróżni system miejskich w Legionowie, a producent zapewnia o wysokiej jakości swojego wyrobu. Uzupełnieniem na każdej rowerowej będą postumenty stojaki zawierające ręczne pompki rowerowe oraz narzędzia do drobnych napraw przymocowane na stałe linkami stalowymi podobne rozwiązania są wykorzystywane w Europie od lat, a ostatnio pojawiły się w Polsce, m. in. w Warszawie. Stacja nr 1. przy ul Piaskowej będzie miała większy postument z wieszakiem na rower, dodatkowo pojawi się tam wiata dla tymczasowej obsługi punktu rowerowego. Ze względu na linię energetyczną należy elementy metalowe małej architektury uziemić zgodnie z zaleceniami. Poniżej zaproponowane elementy zagospodarowania: zadaszenia ze stojakami rowerowymi podwójne (10 stojaków) wg. rysunków wykonawczych dla poszczególnych lokalizacji) o wymiarach około: 7,8 x 2,5m, wys. ok. 2,5m stojak z pompką rowerową i narzędziami rowerowymi P R O J E K T e t a p 1. str. 5

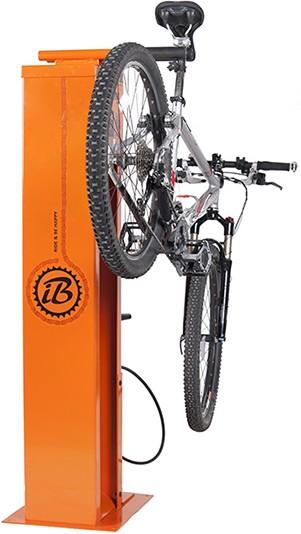

6 elementy dodatkowe na nr 1: większy stojak z pompką, narzędziami do napraw i z możliwością powieszenia roweru oraz dodatkowa wiatka dla obsługi punktu rowerowego zmodyfikowana o siedzisko ze skrzynią, bez popielnicy, o wymiarach około 2,8 x 1,6m i wys. ok. 2,6m na bocznych ściankach wiat należy w porozumieniu z producentem umieścić mapę Legionowa oraz godło miasta P R O J E K T e t a p 1. str. 6

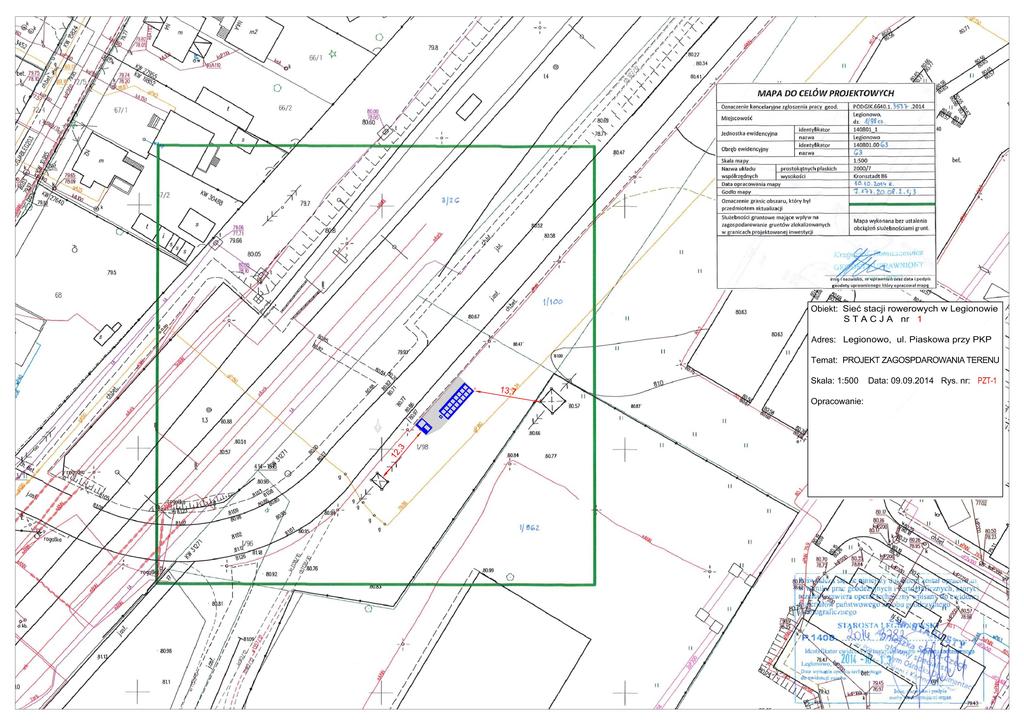

7 WYKAZ RYSUNKÓW I ZAŁĄCZNIKÓW UPRAWNIENIA PROJEKTOWE WRAZ Z IZBĄ ARCHITEKT PROJEKTY ZAGOSPODAROWANIA TERENÓW DLA 2. STACJI ROWEROWYCH PROJEKTY WYKONAWCZE DLA 2. STACJI ROWEROWYCH P R O J E K T e t a p 1. str. 7
