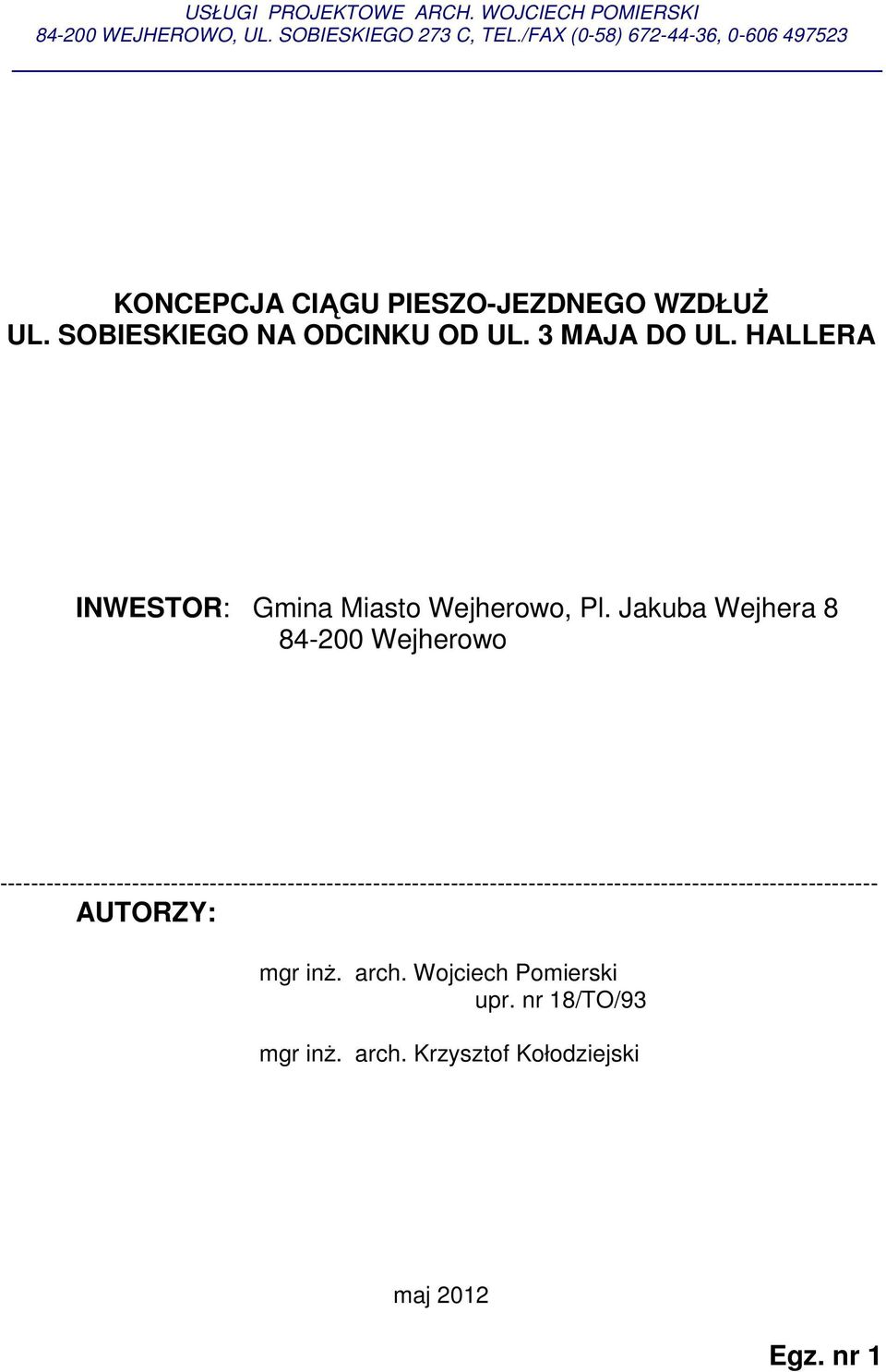

1 USŁUGI PROJEKTOWE ARCH. WOJCIECH POMIERSKI WEJHEROWO, UL. SOBIESKIEGO 273 C, TEL./FAX (0-58) , KONCEPCJA CIĄGU PIESZO-JEZDNEGO WZDŁUś UL. SOBIESKIEGO NA ODCINKU OD UL. 3 MAJA DO UL. HALLERA INWESTOR: Gmina Miasto Wejherowo, Pl. Jakuba Wejhera Wejherowo AUTORZY: mgr inŝ. arch. Wojciech Pomierski mgr inŝ. arch. Krzysztof Kołodziejski maj 2012 Egz. nr 1

2 ZAWARTOŚĆ OPRACOWANIA I. OPIS KONCEPCJI II. CZĘŚĆ RYSUNKOWA: NR RYS. NAZWA RYSUNKU SKALA 1. Plan sytuacyjny 1: rzut fragment 1 1: rzut fragment 2 1: rzut fragment 3 1: rzut fragment 4 1: rzut fragment 5 1: rzut fragment 6 1: Wizualizacje

3 I. OPIS KONCEPCJI 1. Inwestor: Gmina Miasta Wejherowo, Pl. Jakuba Wejhera Materiały wyjściowe. - dane z miejscowego planu zagospodarowania przestrzennego, - wytyczne Zamawiającego, - Analiza historyczno-przestrzenna pasa terenu wzdłuŝ ulicy Sobieskiego między ulicami 3 Maja i Hallera oraz wytyczne konserwatorskie do koncepcji zagospodarowania opracowane przez mgr inŝ. arch. Teresę IŜewską - ustalenia z przedstawicielem Pomorskiego Wojewódzkiego Konserwatora Zabytków dot. koncepcji dwuwariantowej z grudnia 2010 r., - inwentaryzacja zieleni, - zbiór obowiązujących norm i przepisów, - mapy do celów informacyjnych w skali 1: Zakres opracowania. Zakres opracowania obejmuje rozwiązanie koncepcyjne ciągu pieszego wraz ze ścieŝką rowerową wzdłuŝ południowej strony ul. Sobieskiego, na odcinku od ul. 3 Maja do ul. Hallera. Koncepcja ta stanowić będzie podstawę do opracowania projektu budowlanego i wykonawczego. 4. Stan istniejący. Obecnie na terenie objętym zakresem opracowania znajduje się przylegający do jezdni ul. Sobieskiego chodnik o nawierzchni z kostki betonowej prostokątnej (10 x 20 cm), o szerokości ok. 250 cm. Od strony południowej chodnika znajdują się w zaleŝności od lokalizacji - tereny o zróŝnicowanej funkcji: tereny zielone, place i parkingi o nawierzchni utwardzonej (kostka betonowa, asfalt), teren dawnego cmentarza oraz tereny nieurządzone. 5. Rozwiązania projektowe Rozwiązania funkcjonalno-przestrzenne. Głównym załoŝeniem koncepcji jest wprowadzenie niezaleŝnego i równoległego w stosunku do istniejącego chodnika ciągu pieszego, przebiegającego przez poszczególne posesje oraz zmiana funkcji istniejącego chodnika na ścieŝkę rowerową. Rozwiązanie takie ma na celu podniesienie atrakcyjności ciągu pieszego na odcinku od ul. 3 Maja do ul. Hallera, przy jednoczesnym zachowaniu charakteru historycznej struktury. Projektowany ciąg pieszy będzie miał ponadto z uwagi na swoje połoŝenie w oddali od ulicy - charakter rekreacyjno-spacerowy oraz miejsca spotkań. Pomiędzy ścieŝką rowerową a projektowanym ciągiem pieszym znajdować się będzie pas zieleni zaznaczający zarówno odmienne funkcje ciągów komunikacyjnych, jak i podkreślający dotychczasowy układ historycznych granic posesji wzdłuŝ ul. Sobieskiego. Koncepcja zakłada równieŝ podkreślenie wewnętrznych (prostopadłych w stosunku do ul. Sobieskiego) granic działek poprzez zróŝnicowanie materiałów nawierzchni projektowanego ciągu pieszego. Prowadzenie prac budowlanych w rejonie dawnego cmentarza wymaga przeprowadzenia badań archeologicznych oraz prawdopodobnie, związanych z tym prac ekshumacyjnych. WaŜnym elementem tego fragmentu projektowanego ciągu jest odnalezienie i wyeksponowanie pozostałości (fundamentów) dawnej kaplicy cmentarnej, której orientacyjne połoŝenie przedstawiono na rysunkach. Przy skrzyŝowaniu projektowanego ciągu pieszego przebiegającego przez teren parku (dawnego cmentarza) z jego główną aleją, zlokalizowany zostanie element rzeźbiarski nr 7 Abecadła Kaszubskiego Nawierzchnie Nawierzchnie projektowanego ciągu pieszego: - kostka brukowa betonowa grubości 8 cm o powierzchni płukanej z dodatkiem kamienia naturalnego, kolor jasnoszary i ciemnoszary, wymiary ok. 30 x x 40 cm

4 - kostka granitowa ciemnoszara o wymiarach 6 x 8 cm Nawierzchnia ścieŝki rowerowej: asfalt czerwony Nawierzchnia obrysu fundamentów dawnej kaplicy: nawierzchnia klinkierowa w kolorze czerwonym Zakres przewidywanych prac rozbiórkowych oraz demontaŝu. Przewiduje się: - likwidację istniejącego kiosku na posesji przy ul. Sobieskiego 239 (dz. nr 220) koncepcja zakłada zlokalizowanie go razem z wiatą przystanku autobusowego komunikacji miejskiej w sąsiedztwie posesji przy ul. Sobieskiego 243 (dz. nr 214/11), - likwidację istniejącego murowanego ogrodzenia wzdłuŝ ul. Sobieskiego, - demontaŝ zabytkowego ogrodzenia stalowego posesji przy ul. Sobieskiego 251 w uzgodnieniu z Miejskim Konserwatorem Zabytków przyjęto, Ŝe zostanie ono zamontowane na tej samej posesji od strony ul. Hallera, - demontaŝ telekomunikacyjnych skrzynek rozdzielczych w rejonie skrzyŝowania ul. Hallera, kolidujących z trasą projektowanego ciągu pieszego Zieleń. Przewiduje się zachowanie większości zieleni wysokiej do wycinki przeznaczone będą tylko drzewa będące w złym stanie statycznym i zdrowotnym, rosnące zbyt blisko siebie oraz - sporadycznie - będące w kolizji z projektowanym ciągiem pieszym. Istniejące drzewa znajdujące się w obrębie projektowanego ciągu będą występować w formie pojedynczych stanowisk obudowanych posadzką. Zakłada się zachowanie istniejących krzewów i Ŝywopłotów w miejscach niekolidujących z projektowanym ciągiem pieszym, z wyjątkiem odmian typu śliwa wiśniowa ałycza, ognik. Zieleń projektowaną wysoką stanowić będą przede wszystkim lipy drobnolistne (tilia cordata), część drzew przeznaczona jest do przesadzenia (tulipanowce oraz świerk kłujący na posesji nr 237 oraz na placu przed kościołem). Nasadzenia zieleni niskiej Ŝywopłoty przewidziano z ligustru pospolitego (ligustrum vulgare) Elementy małej architektury Ławki. Przyjęto ławki o konstrukcji stalowej malowanej w kolorze czarnym z siedziskami drewnianymi: - długość ~ 200 cm, - szerokość ~ 60 cm - wysokość ~ 90 cm (łącznie z oparciem) Latarnie. Przyjęto, Ŝe rodzaj latarni zostanie dostosowany do istniejących latarni w parku od strony ul. Strzeleckiej Kosze na śmieci, słupki uliczne, stojaki na rowery. Zakłada się, Ŝe rodzaj ww. elementów małej architektury zostanie dostosowany do rozwiązań występujących na terenie śródmieścia Wejherowa. Opracował: mgr inŝ. arch. Wojciech Pomierski

5

6 UL. SOBIESKIEGO UL. HALLERA 251 UL. SOBIESKIEGO OZNACZENIA do wycięcia drzewa projektowane trawnik ścieŝka rowerowa asfalt czerwony chodnik obrys fundamentów kaplicy nawierzchnia klinkierowa projektowane słupy oświetleniowe projektowane ławki OBIEKT ADRES AUTORZY NAZWA RYS. PLAN SYTUACYJNY KONCEPCJA ARCHITEKTONICZNA CIĄGU PIESZEGO WZDŁUś UL. SOBIESKIEGO, NA ODCINKU OD UL. 3-go MAJA DO UL. HALLERA W WEJHEROWIE WEJHEROWO, DZIAŁKI NR 198/2, 199/1, 199/10, 327, 213, 147/2, 215/1, 215/2, 214/1, 214/10, 214/11, 205, 219, 220, 221, 222/2, 147/1, OBR. 16 mgr inŝ. arch. Wojciech Pomierski mgr inŝ. arch. Krzysztof Kołodziejski DATA VI 2012 SKALA 1:500 NR RYS. 1

7 OZNACZENIA do wycięcia projektowany żywopłot 251 trawnik ścieżka rowerowa asfalt czerwony chodnik - koska brukowa bet. 30x30 cm - 40 x 40 cm powierzchnia płukana, szara oraz ciemnoszara chodnik kostka betonowa 10x20 cm, szara projektowane latarnie projektowane ławki 1 ekran LED - telebim OBIEKT ADRES AUTORZY KONCEPCJA ARCHITEKTONICZNA CIĄGU PIESZEGO WZDŁUŻ UL. SOBIESKIEGO, NA ODCINKU OD UL. 3-go MAJA DO UL. HALLERA W WEJHEROWIE WEJHEROWO, DZIAŁKI NR 198/2, 199/1, 199/10, 327, 213, 147/2, 215/1, 215/2, 214/1, 214/10, 214/11, 205, 219, 220, 221, 222/2, 147/1, OBR. 16 mgr inż. arch. Wojciech Pomierski mgr inż. arch. Krzysztof Kołodziejski NAZWA RYS. RZUT, FRAGMENT 1 DATA VI 2012 SKALA 1:200 NR RYS. 2

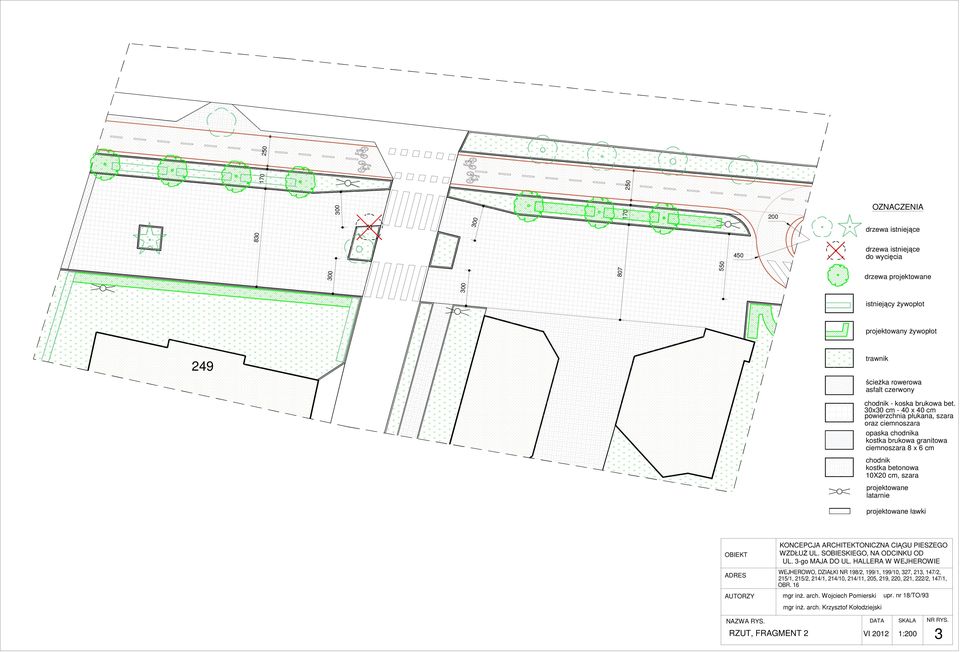

8 OZNACZENIA do wycięcia drzewa projektowane istniejący żywopłot projektowany żywopłot 249 trawnik ścieżka rowerowa asfalt czerwony chodnik - koska brukowa bet. 30x30 cm - 40 x 40 cm powierzchnia płukana, szara oraz ciemnoszara opaska chodnika kostka brukowa granitowa ciemnoszara 8 x 6 cm chodnik kostka betonowa 10X20 cm, szara projektowane latarnie projektowane ławki OBIEKT ADRES AUTORZY KONCEPCJA ARCHITEKTONICZNA CIĄGU PIESZEGO WZDŁUŻ UL. SOBIESKIEGO, NA ODCINKU OD UL. 3-go MAJA DO UL. HALLERA W WEJHEROWIE WEJHEROWO, DZIAŁKI NR 198/2, 199/1, 199/10, 327, 213, 147/2, 215/1, 215/2, 214/1, 214/10, 214/11, 205, 219, 220, 221, 222/2, 147/1, OBR. 16 mgr inż. arch. Wojciech Pomierski mgr inż. arch. Krzysztof Kołodziejski NAZWA RYS. RZUT, FRAGMENT 2 DATA VI 2012 SKALA 1:200 NR RYS. 3

9 650 OZNACZENIA ± 0, , do wycięcia drzewa projektowane 400 projektowany żywopłot , ± 0,00 trawnik 2 projektowany kwietnik ścieżka rowerowa asfalt czerwony chodnik - koska brukowa bet. 30x30 cm - 40 x 40 cm powierzchnia płukana, szara oraz ciemnoszara opaska chodnika kostka brukowa granitowa ciemnoszara 8 x 6 cm chodnik kostka betonowa 10x20 cm, szara obrys fundamentów kaplicy nawierzchnia klinkierowa kolor czerwony projektowane latarnie projektowane ławki 2 lokalizacja elementu nr 8 "abecadła kaszubskiego" OBIEKT ADRES AUTORZY KONCEPCJA ARCHITEKTONICZNA CIĄGU PIESZEGO WZDŁUŻ UL. SOBIESKIEGO, NA ODCINKU OD UL. 3-go MAJA DO UL. HALLERA W WEJHEROWIE WEJHEROWO, DZIAŁKI NR 198/2, 199/1, 199/10, 327, 213, 147/2, 215/1, 215/2, 214/1, 214/10, 214/11, 205, 219, 220, 221, 222/2, 147/1, OBR. 16 mgr inż. arch. Wojciech Pomierski mgr inż. arch. Krzysztof Kołodziejski NAZWA RYS. RZUT, FRAGMENT 3 DATA VI 2012 SKALA 1:200 NR RYS. 4

10 OZNACZENIA drzewa projektowane projektowany żywopłot trawnik projektowany kwietnik ścieżka rowerowa asfalt czerwony 243 chodnik - koska brukowa bet. 30x30 cm - 40 x 40 cm powierzchnia płukana, szara oraz ciemnoszara chodnik kostka betonowa 10x20 cm, szara projektowane latarnie projektowane ławki 3 kiosk 4 wiata przystanku autobusowego OBIEKT ADRES AUTORZY KONCEPCJA ARCHITEKTONICZNA CIĄGU PIESZEGO WZDŁUŻ UL. SOBIESKIEGO, NA ODCINKU OD UL. 3-go MAJA DO UL. HALLERA W WEJHEROWIE WEJHEROWO, DZIAŁKI NR 198/2, 199/1, 199/10, 327, 213, 147/2, 215/1, 215/2, 214/1, 214/10, 214/11, 205, 219, 220, 221, 222/2, 147/1, OBR. 16 mgr inż. arch. Wojciech Pomierski mgr inż. arch. Krzysztof Kołodziejski NAZWA RYS. RZUT, FRAGMENT 4 DATA VI 2012 SKALA 1:200 NR RYS. 5

11 OZNACZENIA projektowany kwietnik do wycięcia ścieżka rowerowa asfalt czerwony drzewa projektowane istniejący żywopłot projektowany żywopłot chodnik - koska brukowa bet. 30x30 cm - 40 x 40 cm powierzchnia płukana, szara oraz ciemnoszara chodnik kostka betonowa 10x20 cm szara projektowane latarnie OBIEKT ADRES AUTORZY KONCEPCJA ARCHITEKTONICZNA CIĄGU PIESZEGO WZDŁUŻ UL. SOBIESKIEGO, NA ODCINKU OD UL. 3-go MAJA DO UL. HALLERA W WEJHEROWIE WEJHEROWO, DZIAŁKI NR 198/2, 199/1, 199/10, 327, 213, 147/2, 215/1, 215/2, 214/1, 214/10, 214/11, 205, 219, 220, 221, 222/2, 147/1, OBR. 16 mgr inż. arch. Wojciech Pomierski mgr inż. arch. Krzysztof Kołodziejski trawnik projektowane ławki NAZWA RYS. RZUT, FRAGMENT 5 DATA VI 2012 SKALA 1:200 NR RYS. 6

12 OZNACZENIA do wycięcia drzewa do przesadzenia obecna lokalizacja drzewa do przesadzenia docelowa lokalizacja drzewa projektowane 4 istniejący żywopłot projektowany żywopłot projektowany trawnik ścieżka rowerowa asfalt czerwony 500 chodnik - koska brukowa bet. 30x30 cm - 40 x 40 cm powierzchnia płukana, szara chodnik - koska brukowa bet. 30x30 cm - 40 x 40 cm powierzchnia płukana, ciemnoszara chodnik kostka betonowa 10x20 cm szara projektowane latarnie 5 6 pochylnia dla niepełnosprawnych krzyż z bukszpanu docelowa lokalizacja OBIEKT ADRES AUTORZY KONCEPCJA ARCHITEKTONICZNA CIĄGU PIESZEGO WZDŁUŻ UL. SOBIESKIEGO, NA ODCINKU OD UL. 3-go MAJA DO UL. HALLERA W WEJHEROWIE WEJHEROWO, DZIAŁKI NR 198/2, 199/1, 199/10, 327, 213, 147/2, 215/1, 215/2, 214/1, 214/10, 214/11, 205, 219, 220, 221, 222/2, 147/1, OBR. 16 mgr inż. arch. Wojciech Pomierski mgr inż. arch. Krzysztof Kołodziejski NAZWA RYS. RZUT, FRAGMENT 6 DATA VI 2012 SKALA 1:200 NR RYS. 7
