PYRO-SAFE Flammotect - Jednowarstwowy

Transkrypt

1 Instrukcja montażu / Dane Techniczne Mieszane przejście instalacyjne wykonane z jednej płyty z wełny mineralnej (60 mm) oraz materiału o działaniu endotermicznym do uszczelnienia przejść instalacyjnych wszystkich rodzajów kabli oraz rur palnych i niepalnych. Klasa odporności ogniowej EI 30, EI 45, EI 60 oraz EI 90 zgodnie z EN według ETA-14/0418 i AT /2014 oraz klasyfikacji ogniowych nr /13/Z00NP jak również nr K-3153/258/12-MPA Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 1

2 Spis treści Temat Informacje wstępne Przeznaczenie, zastosowanie instrukcji montażu, środki bezpieczeństwa Zakres zastosowania, elementy budowlane Klasa odporności ogniowej Parametry przejścia instalacyjnego Dopuszczalne obłożenie Kable Rury palne i niepalne Podwójne rury solarne NanoSUN², wiązki mikrorur speed pipe instalacja klimatyzacji Klimasplit Wymagane odległości Kable Rury palne i niepalne Podwójne rury solarne NanoSUN², wiązki mikrorur speed pipe instalacja klimatyzacji Klimasplit Strona 4. Zastosowane produkty Zasady i warianty wykonania przejścia instalacyjnego Pierwsza podpora instalacji Montaż przejścia instalacyjnego w ścianie Kable Rury palne i niepalne Podwójne rury solarne NanoSUN², wiązki mikrorur speed pipe instalacja klimatyzacji Klimasplit Montaż mieszanego przejścia instalacyjnego w ścianie Mieszane przejście instalacyjne Kable Rury palne i niepalne Podwójne rury solarne NanoSUN², wiązki mikrorur speed pipe instalacja klimatyzacji Klimasplit Montaż przejścia instalacyjnego w stropie Kable Rury palne i niepalne Podwójne rury solarne NanoSUN², wiązki mikrorur speed pipe instalacja klimatyzacji Klimasplit Deklaracja Zgodności 38 Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 2

3 1. Informacje wstępne 1.1 Przeznaczenie instrukcji montażu Niniejsza instrukcja montażu przeznaczona jest wyłącznie dla osób, które przeszły odpowiednie szkolenie. 1.1 Zastosowanie instrukcji montażu Przed rozpoczęciem prac należy dokładnie przeczytać niniejszą instrukcję. Szczególną uwagę należy zwrócić na zasady bezpieczeństwa i higieny pracy. Za szkody wynikłe z nieprzestrzegania niniejszej instrukcji producent nie bierze odpowiedzialności. Przedstawione w instrukcji rysunki są jedynie przykładem. Praktyczny montaż może różnić się wizualnie od przedstawionych schematów. 1.1 Środki bezpieczeństwa Przed rozpoczęciem prac należy zapoznać się z kartami charakterystyk substancji zastosowanych produktów. Ochrona osobista: Ochrona dróg oddechowych: filtry przeciwpyłowe P2. Ochrona rąk: rękawice ochronne, odporne na chemikalia. zalecany materiał: butylokauczuk, nitrokauczuk, fluorokauczuk, PCW. Ochrona oczu: okulary ochronne Ochrona ciała: Ubranie robocze, buty robocze Wskazania bezpieczeństwa podczas montażu w stropie: Zabezpieczyć przestrzeń bezpośrednio pod zabudową przejścia instalacyjnego w stropie przed przemieszczaniem się osób postronnych (znak ostrzegawczy przed spadającymi przedmiotami, napis: Zakaz wstępu, Prace na wysokości ). Wykonawca przejścia instalacyjnego w stropie ma obowiązek poinformowania zleceniodawcy, w celu przekazania dalej informacji właścicielowi obiektu lub jego przedstawicielowi, o wykonaniu odpowiedniego zabezpieczenia gotowego przejścia instalacyjnego w stropie przed nadepnięciem przez osoby w postaci np. barierki lub kratki. Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 3

4 1.2 Zakres stosowania Zastosowanie systemu PYRO-SAFE Flammotect - Jednowarstwowy zostało określone zgodnie z ETAG pod względem takich właściwości jak klasa reakcji na ogień, klasa odporności ogniowej, zawartość i wydzielanie substancji niebezpiecznych oraz stabilność i użyteczność. Reakcja na ogień Materiały o działaniu endotermicznym PYRO-SAFE FLAMMOTECT-A posiadają klasę reakcji na ogień E zgodnie z EN , materiał pęczniejący PYRO-SAFE DG-CR posiada klasę reakcji na ogień B-s1,d0 zgodnie z EN ; płyty z wełny mineralnej oraz luźna wełna mineralna posiadają klasę reakcji na ogień A1 a maty z wełny mineralnej typu Klimarock klasę reakcji na ogień A2-s1,d0 zgodnie z EN Odporność ogniowa PYRO-SAFE Flammotect Jednowarstwowy spełnia wymagania klasy odporności ogniowej maksymalnie do EI 90 (zakończenie rur plastikowych U/U a rur metalowych C/U) zgodnie z EN Klasyfikacja EI 90-U/U dla rur z tworzyw sztucznych zgodnie z EN obejmuje również pozostałe możliwe układy zakończeń rur i obejmuje wszystkie możliwe zastosowania rur. Klasyfikacja EI-90-C/U dla rur metalowych zgodnie z EN obejmuje również zastosowanie z zakończeniem rur C/C. Niniejszy system może być stosowany również w przejściach przez ściany i stropy o niższej klasie odporności ogniowej zachowując klasę odporności ogniowej tych elementów. Zawartość i wydzielanie substancji niebezpiecznych Materiały o działaniu endotermicznym PYRO-SAFE FLAMMOTECT-A jak również materiał pęczniejący PYRO-SAFE DG-CR nie zawierają substancji niebezpiecznych podanych w liście Komisji Europejskiej. Płyty oraz maty z wełny mineralnej nie zawierają substancji niebezpiecznych wymienionych w wytycznych 67/548/EWG lub przepisach (EG) nr 1272/2008 Indicative List of Dangerous Substances. Stabilność i użyteczność Materiały o działaniu endotermicznym PYRO-SAFE FLAMMOTECT-A jak również materiał pęczniejący PYRO-SAFE DG-CR spełniają wymagania dla oddziaływania warunków klimatycznych X zgodnie z EOTA TR 024. PYRO-SAFE Flammotect-Jednowarstwowy może zostać zastosowany w pomieszczeniach wewnętrznych jak również w pomieszczeniach narażonych na działanie wilgoci oraz warunków atmosferycznych nie zmieniając swoich właściwości. Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 4

5 1.2 Elementy budowlane Lekka ściana działowa z profili stalowych Ściana masywna ściana z profili stalowych obłożonych obustronnie 2 x 12,5 mm płytami cementowymi lub gipsowo-kartonowymi klasy reakcji na ogień A1 lub A2 zgodnie z EN Należy dodatkowo zainstalować profile stalowe tak aby tworzyły one wewnętrzne krawędzie otworu przejścia instalacyjnego. Ściany muszą posiadać wymaganą klasę odporności ogniowej zgodnie z EN Lekka ściana działowa z profili drewnianych ściana z profili drewnianych obłożonych obustronnie 2 x 12,5 mm płytami cementowymi lub gipsowo-kartonowymi klasy reakcji na ogień A1 lub A2 zgodnie z EN Odległości pomiędzy profilami, a krawędziami otworu przejścia instalacyjnego muszą wynosić mm Wolną przestrzeń pomiędzy profilami a płytami stanowiącymi ościeże należy szczelnie wypełnić wełną mineralną klasy reakcji na ogień A1 lub A2 zgodnie z EN Ściany muszą posiadać wymaganą klasę odporności ogniowej zgodnie z EN murowane, betonowe, z betonu zbrojonego lub betonu komórkowego, cegły ceramicznej, dziurawki o gęstości 450 kg/m³. Ściany muszą posiadać wymaganą klasę odporności ogniowej zgodnie z EN Strop masywny betonowe, z betonu zbrojonego o gęstości 2200 (± 500) kg/m³. Stropy muszą posiadać wymaganą klasę odporności ogniowej zgodnie z EN Krawędzie otworu przejścia w lekkiej ścianie działowej krawędzie wewnętrzne otworu przejścia instalacyjnego stanowi jedna warstwa płyty cementowej lub gipsowej o grubości 12,5 mm każda klasy reakcji na ogień A1 lub A2 zgodnie z EN Zastosowanie zgodnie z DIN 4102 Dla wymaganych klas odporności ogniowej można alternatywnie stosować klasyfikacje zgodnie z DIN oraz DIN EN , DIN EN i DIN EN (Lista reguł budowlanych Bauregelliste A Częśćl 1-Załącznik 0.1) Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 5

6 1.3 Klasy odporności ogniowej dla przejść instalacyjnych w ścianach i stropach Klasa odporności ogniowej Lekka ściana działowa lub ściana masywna mm Klasa odporności ogniowej Strop 125 mm EI 30 EI 45 EI 60 EI 90 E 60 E 90 EI 30 EI 45 EI 60 EI 90 E 60 E 90 Kable i trasy kablowe z powłoką o działaniu endotermicznym PYRO-SAFE FLAMMOTECT-A kable Ø 21 mm wiązki kablowe Ø 100 mm z kablami do Ø 21 mm kable Ø > 21 mm do 80 mm Kable i trasy kablowe z owinięciem z materiału pęczniejącego PYRO-SAFE DG-CR kable Ø 21 mm wiązki kablowe Ø 100 mm z kablami do Ø 21 mm - - kable Ø > 21 mm do 80 mm Rury metalowe, miedziane, stalowe, ze stali nierdzewnej i żeliwne w izolacji KLIMAROCK średnica zewn.-ø 15 mm do 88,9 mm - Rury metalowe, stalowe, ze stali nierdzewnej i żeliwne w izolacji KLIMAROCK średnica zewn.-ø 88,9 mm do 219,1 mm - - Rury metalowe, miedziane, stalowe, ze stali nierdzewnej i żeliwne w izolacji Armaflex Protect średnica zewn.-ø 15 mm do 88,9 mm - - Rury metalowe, stalowe, ze stali nierdzewnej i żeliwne w izolacji Armaflex Protect średnica zewn.-ø 88,9 mm do 170 mm - Rury z tworzyw sztucznych z owinięciem materiałem pęczniejącym PYRO-SAFE DG-CR PVC-U, PVC-C, PP-H średnica zewn.-ø 50 mm - - PVC-U, PVC-C, PP-H średnica zewn.-ø > 50 mm do 110 mm - PVC-U, PVC-C, PP-H średnica zewn.-ø > 110 mm do 125 mm Inatalacja klimatyzacji Klimasplit* z owinięciem materiałem pęczniejącym PYRO-SAFE DG-CR rura 1/rura 2 średnica zewn.-ø 6 mm/10 mm rura 1/rura 2 średnica zewn.-ø 6-10 mm/10-18 mm Podwójne rury solarne NanoSUN² (U/U) z owinięciem materiałem pęczniejącym PYRO-SAFE DG-CR DN DN16 - DN Mikrorury speed pipe pojedyncze lub wiązka, z lub bez światłowodów, z owinięciem materiałem pęczniejącym PYRO-SAFE DG-CR maks. 24 St. średnica zewn.-ø 7 maks. 7 St. średnica zewn.-ø 10 maks. 5 St. średnica zewn.-ø * Klimasplit-preizolowane podwójne rury, w izolacji z pianki PE zgodnie z EN grubości 9 mm z opcją 0 mm odstępu do kabli. Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 6

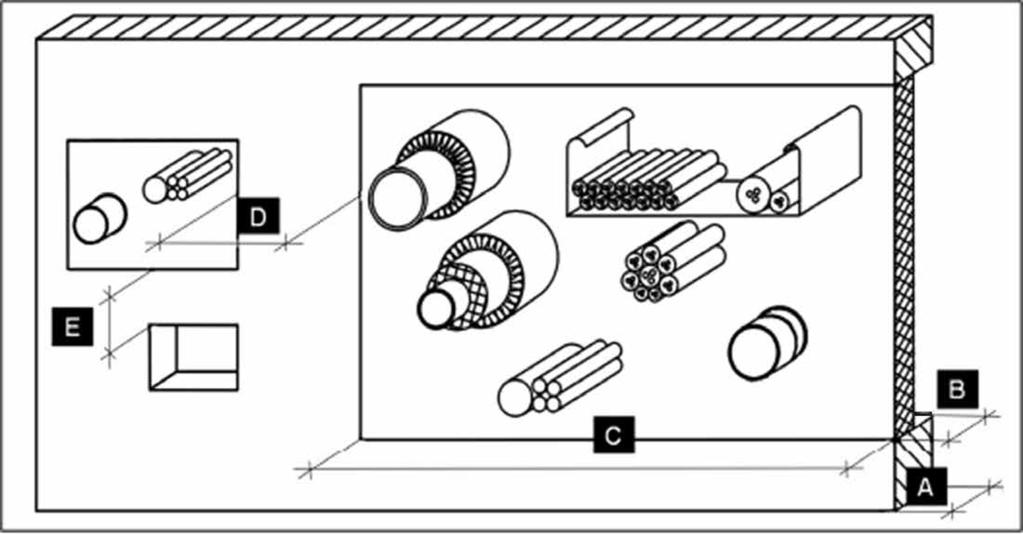

7 1.4 Zakres zastosowania parametry przejścia instalacyjnego Wymiary Poz. Oznaczenie Ściana Strop A B C D E Grubość elementu budowlanego 125 Grubość przejścia instalacyjnego Makasymalne wymiary otworu przejścia instalacyjnego (szerokość x wysokość) x Odległość do innych otworów Zredukowana odległość do innych otworów przejść instalacyjnych w przypadku rozmiarów otworu przejścia nie przekraczających 400 mm x 400 mm x lub 800 x Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 7

8 2.1 Dopuszczalne obłożenie - kable Wszelkiego rodzaju kable (również światłowody) Maksymalna średnica zewnętrzna kabli Ø 80 mm Wiązki kablowe do Ø 100 mm z kablami do Ø 21 mm. Bez potrzeby uszczelnienia przestrzeni pomiędzy kablami w mocno związanej wiązce 2.2 Dopuszczalne obłożenie rury palne Konstrukcje nośne kabli Korytka oraz drabinki kablowe ze stali jak również powleczone materiałem organicznym klasyfikującym je do A2 klasy reakcji na ogień zgodnie z EN Rury palne Wentylowane rury kanalizacyjne i niewewntylowane systemy rur do przewodzenia cieczy i gazów niepalnych (z wyjątkiem przewodów wentylacyjnych). Dopuszczalne obłożenie w przejściach przez ściany i stropy Ściana Strop Średnica Grubość ścianki Średnica Grubość ścianki Materiał rury zewn.-ø zewn.-ø min. max. min. max. Rura z PVC-U 50 1,8 3,7 50 1,8 3,7 według EN , EN , EN , EN i > 50 - DIN 8061/8062 lub 2,3 2, PVC-C według EN Rura z PP-H, według EN oraz DIN 8077/8078 Rura z PE-HD, według EN oraz DIN 8074/ ,8 4,6 50 1,8 4,6 > ,7 7,3 > ,7 7,3 > ,7 10 > , ,8 4,6 50 1,8 4,6 > ,7 7,3 > ,7 7,3 > ,7 10 > ,7 10 Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 8

9 2.2 Dopuszczalne obłożenie rury metalowe Przez przejście instalacyjne mogą przechodzić rury z innych metali, których przewodzenie ciepła jest niższe niż stali lub miedzi oraz ich temperatura topnienia jest wyższa niż 946 C Rury mogą przechodzić przez przejście instalacyjne pod kątem od 45 do 90. Rury metalowe Rury ze stali, stali nierdzewnej, żeliwa lub miedzi Materiał rury / Izolacja Śr.zewn.-Ø Stal, stal nierdzewna, żeliwo w izolacji z mat wełny mineralnej Klimarock 219,1 Miedź w izolacji z mat wełny mineralnej Klimarock 88,9 Stal, stal nierdzewna, żeliwo w izolacji Armaflex Protect 170,0 Miedź w izolacji Armaflex Protect 88,9 Dopuszczalne obłożenie w przejściach przez ściany i stropy izolacja z mat lub otulin z wełny mineralnej Materiał Miedź, stal, stal nierdzewna żeliwo stal, stal nierdzewna żeliwo Alu Lamella Mat lub otuliny z wełny mineralnej Rury niepalne gęstości 40 kg / m³ / Izolacja miejscowa np.: mata Klimarock Śr. zewn.-ø Gr. ścianki Długość izolacji Grubość izolacji 15 0, ,0 1,0 1, (2 x 30) 20 Alu Lamella Mat lub otuliny z wełny mineralnej gęstości 40 kg / m³ / Dodatkowa izolacja ochronna np.: mata Klimarock Długość - Grubość 54,0 1, ,9 2, (2 x 20) 88,9-114,9 3, (2 x 20) - 88,9-114,9 3, (2 x 20) ,8 5, (2 x 30) ,7 5, (2 x 30) ,1 6, (2 x 30) Dopuszczalne obłożenie w przejściach przez ściany i stropy izolacja z Armaflex Protect Rury niepalne Palna izolacja Armaflex Protect Materiał Śr. zewn.-ø Gr. ścianki Długość Grubość 15 0, , Miedź, stal, 15 1, stal nierdzewna > , żeliwo > , > 22-54,0 1, > 54,0-88,9 2, stal, stal nierdzewna żeliwo > 88, , Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 9

10 2.3 Dopuszczalne obłożenie podwójne rury solarne NanoSUN 2, wiązki mikrorur speed pipe, instalacja klimatyzacji Klimasplit Instalacja klimatyzacji Klimasplit np. Tubolit DuoSplit lub Tubolit Split firmy Armacell lub z podobnymi parametrami. Podwójne lub pojedyncze rury, w 9 mm grubości izolacji z pianki PE zgodnie z EN wraz z kablami towarzyszącymi (rurka plastikowa (U/U) z PVC-U, o średnicy zewn.-ø 25 mm i grubością ścianki 1,5 mm, zgodnie z EN lub EN i DIN 8061/ DIN 8062 wraz z dwóch kabli o maksymalnej ilości 5-ciu żył, każda 1,5 mm², Ø 14 mm - w zerowej odległości) Podwójne rury solarne NanoSUN² karbowane rury ze stali nierdzewnej w izolacji z kablem sterującym w osłonie z materiału z PCV firmy Aktarus Group Srl stosowane do ogrzewania słonecznego, nadające się do zginania o średnicy Øzewn. od DN 16 do DN 40 (DN 40 tylko w stropie) Wiązki PE-mikrorur speed pipe (dla światłowodów) i mikrokabli firmy Gabocom Systemtechnik GmbH w wiązkach lub pojedynczo z lub bez światłowodów śr. zewn.-ø maks.liczba [szt.] gr. Ścianki , , ,0 Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 10

11 3.1 Odległości pomiędzy instalacjami w ścianach i stropach - kable Kable / wiązki kabli / trasy kablowe z powłoką PYRO-SAFE FLAMMOTECT-A odległość do bocznej krawędzi otworu przejścia 0 odległość pomiędzy trasami kablowymi 0 odległość do dolnej krawędzi otworu przejścia w ścianie odległość do górnej krawędzi otworu przejścia w ścianie 0 20 odległość do przedniej krawędzi 0 otworu przejścia w stropie odległość pomiędzy trasami kablowymi 50 odległość pomiędzy trasami kablowymi a rurami palnymi odległość pomiędzy trasami kablowymi a rurami metalowymi w ścianie w stropie 50 odległość pomiędzy trasami kablowymi a rurami solarnymi NanoSUN 2 w ścianie 25 w stropie 10 odległość pomiędzy trasami kablowymi a instalacją klimatyzacji Klimasplit w ścianie 25 Kable / wiązki kabli / trasy kablowe z owinięciem PYRO-SAFE DG-CR odległość do bocznej krawędzi otworu przejścia odległość pomiędzy trasami kablowymi odległość do dolnej krawędzi otworu przejścia w ścianie odległość do górnej krawędzi otworu przejścia odległość pomiędzy trasami kablowymi 50 odległość pomiędzy trasami 40 kablowymi a rurami palnymi w ścianie w stropie 50 odległość pomiędzy trasami kablowymi a rurami metalowymi odległość pomiędzy trasami kablowymi a rurami solarnymi NanoSUN 2 w ścianie w stropie 10 odległość pomiędzy trasami kablowymi a instalacją klimatyzacji Klimasplit w ścianie 25 w stropie 50 odległość pomiędzy trasami kablowymi a wiązką mikrorur speed pipe w ścianie 25 w stropie 20 w stropie 50 odległość pomiędzy trasami kablowymi a 25 wiązką mikrorur speed pipe w ścianie w stropie 20 Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 11

12 3.2 Odległości pomiędzy instalacjami w ścianach i stropach - rury Rury palne Rury niepalne odległość do bocznej krawędzi otworu przejścia odległość pomiędzy rurami palnymi (mierzone pomiędzy owinięciem z PYRO-SAFE DG-CR ) odległość pomiędzy rurami palnymi a trasami kablowymi odległość pomiędzy rurami palnymi a rurami niepalnymi (mierzona od izolacji rury niepalnej) odległość rur palnych do rur solarnych NanoSUN² odległość rur palnych do instalacji klimatyzacji Klimasplit odległość rur palnych do mikrorur speed pipe odległość do bocznej krawędzi otworu przejścia odległość pomiędzy rurami niepalnymi (mierzone pomiędzy owinięciem z PYRO-SAFE DG-CR ) odległość pomiędzy rurami niepalnymi a trasami kablowymi z powłoką PYRO-SAFE FLAMMOTECT-A w ścianie w stropie 50 odległość pomiędzy rurami niepalnymi a trasami kablowymi z owinięciem PY- RO-SAFE DG-CR odległość pomiędzy rurami niepalnymi a rurami palnymi (mierzona od izolacji rury niepalnej) odległość rur niepalnych do rur solarnych NanoSUN² odległość rur niepalnych do instalacji klimatyzacji Klimasplit odległość rur niepalnych do mikrorur speed pipe 50 0 Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 12

13 3.3 Odległości pomiędzy instalacjami w ścianach i stropach - rury solarne NanoSUN², rury preizolowane Klimasplit, instalacja PE speed pipe Rury solarne NanoSUN² odległość rur solarnych NanoSUN² do bocznej krawędzi otworu przejścia odległość pomiędzy rurami solarnymi NanoSUN² 0 0 odległość pomiędzy rurami solarnymi 25 NanoSUN² a trasami kablowymi w ścianie w stropie 10 odległość rur solarnych NanoSUN² do rur niepalnych (mierzona od izolacji rury niepalnej) odległość rur solarnych NanoSUN² do rur palnych odległość rur solarnych NanoSUN² do mikrorur speed pipe odległość rur solarnych NanoSUN² do instalacji klimatyzacji Klimasplit Instalacja klimatyzacji Klimasplit odległość instalacji klimatyzacji Klimasplit do bocznej krawędzi otworu przejścia odległość pomiędzy instalacją klimatyzacji Klimasplit 0 25 Instalacja klimatyzacji -Klimasplit odległość instalacji klimatyzacji Klimasplit a rurami niepalnymi (mierzona od izolacji rury niepalnej) odległość instalacji klimatyzacji Klimasplit a rurami palnymi odległość instalacji klimatyzacji Klimasplit a rurami solarnymi NanoSUN 2 odległość instalacji klimatyzacji Klimasplit a wiązką mikrorur speed pipe Wiązki mikrorur speed pipe odległość wiązki mikrorur speed pipe do bocznej krawędzi otworu przejścia 0 odległość pomiędzy wiązkami mikrorur speed pipe w ścianie 50 w stropie 20 odległość wiązki mikrorur speed pipe a trasami kablowymi w ścianie 25 w stropie 20 odległość wiązki mikrorur speed pipe do rur niepalnych (mierzona od izolacji rury niepalnej) odległość wiązki mikrorur speed pipe do rur palnych odległość wiązki mikrorur speed pipe do rur solarnych NanoSun² odległość instalacji klimatyzacji Klimasplit a 25 trasami kablowymi w ścianie w stropie 50 odległość wiązki mikrorur speed pipe do instalacji klimatyzacji Klimasplit Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 13

14 4. Zastosowane produkty PYRO-SAFE FLAMMOTECT- A Farba Klasa reakcji na ogień E zgodnie z EN ,5 kg wiadro - Art.-Nr PYRO-SAFE FLAMMOTECT- A Masa szpachlowa Klasa reakcji na ogień E zgodnie z EN ,5 kg wiadro - Art.-Nr PYRO-SAFE FLAMMOTECT- A Masa szpachlowa Klasa reakcji na ogień E zgodnie z EN ,5 kg wiadro - Art.-Nr PYRO-SAFE FLAMMOTECT- A Masa szpachlowa Klasa reakcji na ogień E zgodnie z EN ml tuba - Art.-Nr PYRO-SAFE DG-CR 1,5 Owinięcie kabli i rur zgodnie z ETA-13/0100 Klasa reakcji na ogień B-s1,d0 zgodnie z EN : Materiał pęczniejący stosowany do owinięcia kabli i rur o różnych szerokościach. Płyta z wełny mineralnej zgodnie z EN kryteria: Gęstość 150 kg / m³ Klasa reakcji na ogień A1 wg.en 13501:1 (TR10) siła zerwania 10 kpa zgodnie z EN1607 Grubość = 60 mm Płyta z wełny mineralnej Jednostronnie powleczona PYRO-SAFE FLAMMOTECT - A Wymiary 1000 x 600 x 60 mm Art.-Nr Luźna wełna mineralna Klasa reakcji na ogień A1 zgodnie z EN , 10 kg worek - Art.-Nr Alu Lamella Mat maty z wełny mineralnej KLIMAROCK Klasa reakcji na ogień A2-s1.d0 zgodnie z EN Wymiary 800 x 50 cm Grubość 30 mm Rolka 4 m² - Art.-Nr Tabliczka do oznakowania 1 sztuka - Art.-Nr Zalecane narzędzia szpachelka, pędzel, taśma nóż i piłka ewentualnie folia, drabinka kleszcze, drut stalowy ocynkowany Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 14

15 5. Zasady i warianty wykonania przejścia instalacyjnego Mieszane przejście instalacyjne może być również wykonane do uszczelnienia otworów bez instalacji jako rezerwa do przewidywanego późniejszego prowadzenia instalacji. Przejścia instalacyjne w stropie należy zabezpieczyć przed ewentualnie spadającymi ciężarami lub nadepnięciem przez osoby postronne przy zastosowaniu barierek lub kratek ochronnych. Przy uszczelnieniu przejścia instalacyjnego w lekkiej ścianie działowej należy zwrócić uwagę na wymagane wzmocnienie krawędzi wewnętrznych otworu przejścia. Powierzchnie zewnętrzne płyt z wełny mineralnej oraz 20 mm szerokości pas wokół otworu przejścia instalacyjnego należy pomalować farbą PYRO-SAFE FLAMMOTECT-A Farba o grubości warstwy suchej powyżej 0,75 mm Zasady zabudowy oraz dodatkowej instalacji kabli lub rur przejścia instalacyjnego przedstawione są w dalszej części niniejszej instrukcji. 5.1 Pierwsza podpora instalacji Podpory oraz zawiesia instalacji przechodzących przez przejście instalacyjne w ścianie muszą być wykonane z materiałów niepalnych, klasy reakcji na ogień A1 lub A2 zgodnie z EN i znajdować się w odległości od powierzchni przejścia instalacyjnego jak poniżej: Pierwsza podpora przy zabudowie w ścianach X Kable, wiązki kablowe, trasy kablowe 200 Rury palne 400 Rury niepalne w izolacji Armaflex Protect Rury niepalne w izolacji Klimarock 850 Rury solarne NanoSUN² * Instalacja klimatyzacji Klimasplit * Wiązki mikrorur speed pipes dla światłowodów i mikrokabli * * odległości podane wg. producenta Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 15

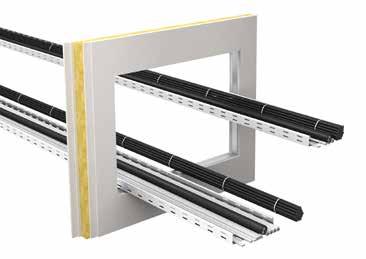

16 6.1 Uszczelnienie kabli Możliwe usytuowanie płyt w otworze przejścia instalacyjnego 1. Otwór przejścia z instalacjami 2. Oczyścić wewnętrzne krawędzie otworu przejścia (krawędzie wzmocnione płytami) Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 16

17 6.1 Uszczelnienie kabli 3. Okleić taśmą zewnątrzne krawędzie otworu przejścia instalacyjnego w odległości 20 mm. Kable i trasy kablowe na szerokości przejścia pomalować farbą PYRO-SAFE FLAMMOTECT-A. 5. Pomalować wszystkie kanty płyty z wełny mineralnej farbą PYRO-SAFE FLAMMOTECT-A i zamontować je szczelnie w otworze przejścia instalacyjnego. 4. Przyciąć odpowiednie kawałki płyty z wełny mineralnej (wyciąć w nich miejsca dla kabli i tras kablowych). 6. Wszelkie nieszczelności uszczelnić luźną wełną mineralną oraz zaszpachlować materiałem PYRO-SAFE FLAMMOTECT-A. Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 17

18 6.1 Uszczelnienie kabli 7. Pomalować kable i trasy kablowe farbą PYRO-SAFE FLAMMOTECT-A. (długość mm / 150 mm, grubość warstwy suchej 0.75 mm / 1.0 mm) Szczegóły p. tablica na następnej stronie. 8. Pomalować powierzchnie zewnętrzne płyty farbą PYRO-SAFE FLAMMOTECT-A. 7a. Alternatywnie do poz. 7 owinąć kable i trasy kablowe materiałem PYRO-SAFE DG-CR 1,5. Szczegóły p. tablica na następnej stronie 9. Wypełnić czytelnie tabliczkę do oznakowania i zamocować ją obok przejścia instalacyjnego. Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 18

19 6.1 Uszczelnienie kabli Montaż - Kable (powłoka) Montaż - Kable (owinięcie) Szczegóły wykonania uszczelnienia kabli w ścianach (obie strony) Szczelina szczelina 5 mm szczelina > 5 mm Kable, wiązki kablowe, trasy kablowe kable Ø 21 mm wiązki kablowe Ø 100 mm z kablami Ø 21 mm trasy kablowe Rodzaj Powłoka Luźna wełna i powłoka PYRO-SAFE FLAMMOTECT-A powłoka Grubość warstwy suchej/ owinięcie Długość w przejściu/ przed przejściem w przed Liczba warstw Zakładka Liczba ustabilizowania drutem kable Ø > 21 mm - Ø 80 mm Alternatywnie kable Ø 21 mm wiązki kablowe Ø 100 mm z kablami Ø 21 mm trasy kablowe kable Ø > 21 mm - Ø 80 mm -mm lub 150-mm powłoka, z obu stron, grubość warstwy suchej: 0.75-mm lub 1.0-mm PYRO-SAFE DG-CR 1,5 owinięcie 125-mm owinięcie, obie strony 1 warstwa, 45 mm zakładka 1 zabezpieczenie drutem Szczeliny wypełnić luźną wełną mineralną (Klasa reakcji na ogień A1 zgodnie z EN ) i zaszpachlować materiałem PYRO-SAFE FLAMMOTECT-A Masa szpachlowa; W przypadku szczelin 5 mm, tylko zaszpachlować materiałem PYRO-SAFE FLAMMOTECT-A Masa szpachlowa Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 19

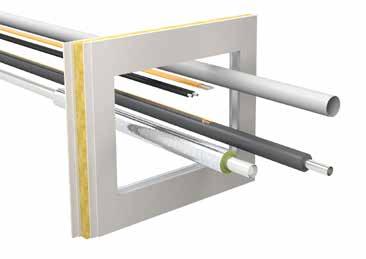

20 6.2 Uszczelnienie rur Możliwe usytuowanie płyt w otworze przejścia instalacyjnego 1. Otwór przejścia z instalacjami 2. Oczyścić wewnętrzne krawędzie otworu przejścia (krawędzie wzmocnione płytami) Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 20

21 6.2 Uszczelnienie rur 3. Okleić taśmą zewnętrzne krawędzie otworu przejścia instalacyjnego w odległości 20 mm. 5. Przyciąć odpowiednie kawałki płyty z wełny mineralnej (wyciąć w nich miejsca dla rur i pozostałych instalacji). 4. Rury palne, rury solarne NanoSUN², rury instalacji klimatyzacji Klimasplit, wiązki mikrorur speed pipe owinąć materiałem PYRO-SAFE DG-CR 1,5 (szczegóły p. str.. 23 / 25). 6. Pomalować wszystkie kanty płyty z wełny mineralnej farbą PYRO-SAFE FLAMMOTECT-A i zamontować je szczelnie w otworze przejścia instalacyjnego. Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 21

22 6.2 Uszczelnienie rur 7. Wszelkie nieszczelności uszczelnić luźną wełną mineralną oraz zaszpachlować materiałem PYRO-SAFE FLAMMOTECT-A. (szczegóły p. str ) 9. Pomalować powierzchnie zewnętrzne płyty farbą PYRO-SAFE FLAMMOTECT-A. 8. Rury metalowe zaizolować dodatkową izolacją ochronną np. matami Klimarock. (szczegóły p. str 24) 10. Wypełnić czytelnie tabliczkę do oznakowania i zamocować ją obok przejścia instalacyjnego. Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 22

23 6.2 Uszczelnienie rur palnych Uszczelnienie rur palnych Owinięcie w środku przejścia; liczba owinięć zależy od średnicy rury szczegóły patrz tablica poniżej Szczegóły wykonania uszczelnienia rur palnych w ścianach Rodzaj Grubość warstwy suchej/ szerokość owinięcia Pozycja w przejściu/ przed przejściem w przed Liczba warstw Zakładka Szczelina szczelina 5 mm Luźna wełna mineralna Rury palne z PVC-U, PVC-C, PE-HD i PP-H średnica zewn.-ø 50 mm 1 średnica zewn.-ø > 50 mm - Ø 80 mm PYRO-SAFE 2 DG-CR 1,5 owinięcie średnica zewn.-ø > 80 mm - Ø 110 mm 3 (każda średnica zewn.-ø > 110 mm - Ø 125 mm strona) 4 Liczba ustabilizowania drutem Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 23

24 6.2 Uszczelnienie rur niepalnych Uszczelnienie rur niepalnych dodatkowa izolacja rury np. Klimarock izolacja ochronna np. Klimarock Przy zabezpieczeniu rur niepalnych izolacją Armaflex Protect nie wymagana jest dodatkowa izolacja ochronna Szczegóły p. tablica poniżej Szczegóły wykonania uszczelnienia rur niepalnych w ścianach (obustronnie) Izolacja rury Średnica zewn.-ø Grubość ścianki Grubość Rodzaj Rury niepalne z miedzi, stali, stali nierdzewnej i żeliwa 15 0,8 Długość* do 22 1,0 60 (2 x 30) do 22 1,0 KLIMAROCK do 54 1, do 88,9 2,0 40 (2 x 20) 800 Rury niepalne ze stali, stali nierdzewnej i żeliwa Szczelina szczelina 5 mm Rodzaj Dodatkowa izolacja ochronna Grubość Długość* KLIMAROCK ,9 do 114,9 3, (2 x 20) 54 do 170 3,0 177,8 5,0 KLIMAROCK KLIMAROCK ,7 5,6 60 (2 x 30) do 219,1 6,3 Rury niepalne z miedzi, stali, stali nierdzewnej i żeliwa 0, ,0 20 1, ,0 Armaflex Protect ,5 54 1, ,9 2,0 Rury niepalne ze stali, stali nierdzewnej i żeliwa 88,9 do 170 3,0 Armaflex Protect Rodzaj Luźna wełna mineralna Długość wewnątrz 60 * Odległość od środka przejścia instalacyjnego Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 24

25 6.3 Uszczelnienie rur solarnych NanoSUN², rur instalacji klimatyzacji Klimasplit, mikrorur speed pipe Uszczelnienie rur solarnych NanoSUN², rur instalacji Klimasplit i wiązek mikrorur speed pipe Szczegóły wykonania uszczelnienia NanoSUN², Klimasplit i speed pipe w ścianie (obustronnie) Szczelina szczelina 5 mm szczelina > 5 mm Rury solarne NanoSUN² DN 16 - DN 40 Rury instalacji klimatyzacji Klimasplit rura 1/rura 2 średnica zewn.-ø 6-10 mm/10-18 mm Rodzaj Powłoka Luźna wełna i powłoka PYRO-SAFE DG-CR 1,5 owinięcie PYRO-SAFE DG-CR 1,5 owinięcie Wiązki mikrorur speed pipe dla światłowodów i mikrokabli maks. 24 Stk. średnica zewn. -Ø 7 maks. 7 Stk. średnica zewn. -Ø 10 maks. 5 Stk. średnica zewn. -Ø 12 PYRO-SAFE DG-CR 1,5 owinięcie Szczegóły p. tablica poniżej Jedno owinięcie w środku 150 mm owinięcie (125 mm ) z obu stron owinięcie obustronnie, 30 mm w płycie i 95 mm przed płytą Warstwa sucha/szer. owinięcia Pozycja w przejściu/ przed przejściem w przed Liczba warstw Zakładka Liczba ustabilizowania drutem Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 25

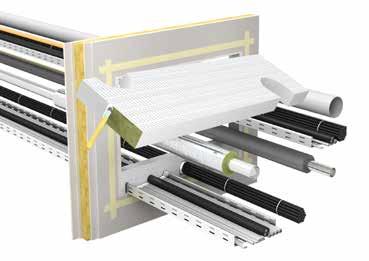

26 6.4.1 Przedstawienie montażu przejścia mieszanego w ścianie Możliwe usytuowanie płyt w otworze przejścia instalacyjnego 1. Otwór przejścia z instalacjami 2. Oczyścić wewnętrzne krawędzie otworu przejścia (krawędzie wzmocnione płytami) Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 26

27 6.4.1 Przedstawienie montażu przejścia mieszanego w ścianie 3. Okleić taśmą zewnątrzne krawędzie otworu przejścia instalacyjnego w odległości 20 mm. Kable i trasy kablowe w obszarze szerokości ściany pomalować farbą PYRO-SAFE FLAMMOTECT-A. 5. Przyciąć odpowiednie kawałki płyty z wełny mineralnej (wyciąć w nich miejsca dla kabli i rur). 4. Rury palne, rury solarne NanoSUN², rury instalacji klimatyzacji Klimasplit, wiązki mikrorur speed pipe owinąć materiałem PYRO-SAFE DG-CR 1,5 (szczegóły p. str. 33). 6. Pomalować wszystkie kanty płyty z wełny mineralnej farbą PYRO-SAFE FLAMMOTECT-A i zamontować je szczelnie w otworze przejścia instalacyjnego. Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 27

28 6.4.1 Przedstawienie montażu przejścia mieszanego w ścianie 7. Wszelkie nieszczelności uszczelnić luźną wełną mineralną oraz zaszpachlować materiałem PYRO-SAFE FLAMMOTECT-A. (szczegóły p. str ) 8a. Alternatywnie do poz. 7 owinąć kable i trasy kablowe materiałem PYRO-SAFE DG-CR 1,5 (szczegóły p. str. 30) 8. Pomalować kable i trasy kablowe farbą PYRO-SAFE FLAM- MOTECT-A. (długość mm / 150 mm, grubość warstwy suchej 0.75 mm / 1.0 mm; szczegóły, p. str ) 9. Rury metalowe zaizolować dodatkową izolacją ochronną np. matami Klimarock (szczegóły p. str 31). Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 28

29 6.4.1 Przedstawienie montażu przejścia mieszanego w ścianie 10. Pomalować powierzchnie zewnętrzne płyty farbą PYRO-SAFE FLAMMOTECT-A 11. Wypełnić czytelnie tabliczkę do oznakowania i zamocować ją obok przejścia instalacyjnego. Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 29

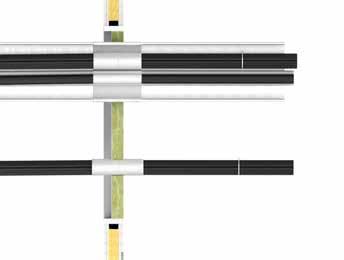

30 6.4.2 Zasady montażu kabli w mieszanym przejściu instalacyjnym przez ścianę Montaż - Kable (powłoka) Montaż - Kable (owinięcie) Szczegóły wykonania uszczelnienia kabli w ścianach (obie strony) Szczelina szczelina 5 mm szczelina > 5 mm Kable, wiązki kablowe, trasy kablowe kable Ø 21 mm wiązki kablowe Ø 100 mm z kablami Ø 21 mm trasy kablowe Rodzaj Powłoka Luźna wełna i powłoka PYRO-SAFE FLAMMOTECT-A powłoka Grubość warstwy suchej/ owinięcie Długość w przejściu/ przed przejściem w przed Liczba warstw Zakładka Liczba ustabilizowania drutem kable Ø > 21 mm - Ø 80 mm Alternatywnie kable Ø 21 mm wiązki kablowe Ø 100 mm z kablami Ø 21 mm trasy kablowe kable Ø > 21 mm - Ø 80 mm -mm lub 150-mm powłoka, z obu stron, grubość warstwy suchej: 0.75-mm lub 1.0-mm PYRO-SAFE DG-CR 1,5 owinięcie 125-mm owinięcie, obie strony 1 warstwa, 45 mm zakładka 1 zabezpieczenie drutem Szczeliny wypełnić luźną wełną mineralną (Klasa reakcji na ogień A1 zgodnie z EN ) i zaszpachlować materiałem PYRO-SAFE FLAMMOTECT-A Masa szpachlowa; W przypadku szczelin 5 mm, tylko zaszpachlować materiałem PYRO-SAFE FLAMMOTECT-A Masa szpachlowa Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 30

31 6.4.3 Zasady montażu rur palnych w mieszanym przejściu instalacyjnym przez ścianę Uszczelnienie rur palnych Owinięcie w środku przejścia; liczba owinięć zależy od średnicy rury szczegóły patrz tablica poniżej Szczegóły wykonania uszczelnienia rur palnych w ścianach Rodzaj Grubość warstwy suchej/ szerokość owinięcia Pozycja w przejściu/ przed przejściem w przed Liczba warstw Zakładka Szczelina szczelina 5 mm Luźna wełna mineralna Rury palne z PVC-U, PVC-C, PE-HD i PP-H średnica zewn.-ø 50 mm 1 średnica zewn.-ø > 50 mm - Ø 80 mm PYRO-SAFE 2 DG-CR 1,5 owinięcie średnica zewn.-ø > 80 mm - Ø 110 mm 3 (każda średnica zewn.-ø > 110 mm - Ø 125 mm strona) 4 Liczba ustabilizowania drutem Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 31

32 6.4.3 Zasady montażu rur niepalnych w mieszanym przejściu instalacyjnym przez ścianę Uszczelnienie rur niepalnych dodatkowa izolacja rury np. Klimarock izolacja ochronna np. Klimarock Przy zabezpieczeniu rur niepalnych izolacją Armaflex Protect nie wymagana jest dodatkowa izolacja ochronna Szczegóły p. tablica poniżej Szczegóły wykonania uszczelnienia rur niepalnych w ścianach (obustronnie) Izolacja rury Średnica zewn.-ø Grubość ścianki Grubość Rodzaj Rury niepalne z miedzi, stali, stali nierdzewnej i żeliwa 15 0,8 Długość* do 22 1,0 60 (2 x 30) do 22 1,0 KLIMAROCK do 54 1, do 88,9 2,0 40 (2 x 20) 800 Rury niepalne ze stali, stali nierdzewnej i żeliwa Szczelina szczelina 5 mm Rodzaj Dodatkowa izolacja ochronna Grubość Długość* KLIMAROCK ,9 do 114,9 3, (2 x 20) 54 do 170 3,0 177,8 5,0 KLIMAROCK KLIMAROCK ,7 5,6 60 (2 x 30) do 219,1 6,3 Rury niepalne z miedzi, stali, stali nierdzewnej i żeliwa 0, ,0 20 1, ,0 Armaflex Protect ,5 54 1, ,9 2,0 Rury niepalne z miedzi, stali, stali nierdzewnej i żeliwa 88,9 do 170 3,0 Armaflex Protect Rodzaj Luźna wełna mineralna Długość wewnątrz 60 * Odległość od środka przejścia instalacyjnego Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 32

33 6.4.4 Zasady montażu rur solarnych NanoSUN², rur instalacji klimatyzacji Klimasplit, mikrorur speed pipe w mieszanym przejściu instalacyjnym w ścianie Uszczelnienie rur solarnych NanoSUN², rur instalacji Klimasplit i wiązek mikrorur speed pipe Szczegóły wykonania uszczelnienia NanoSUN², Klimasplit i speed pipe w ścianie (obustronnie) Szczelina szczelina 5 mm szczelina > 5 mm Rury solarne NanoSUN² DN 16 - DN 40 Rury instalacji klimatyzacji Klimasplit rura 1/rura 2 średnica zewn.-ø 6-10 mm/10-18 mm Rodzaj Powłoka Luźna wełna i powłoka PYRO-SAFE DG-CR 1,5 owinięcie PYRO-SAFE DG-CR 1,5 owinięcie Wiązki mikrorur speed pipe dla światłowodów i mikrokabli maks. 24 Stk. średnica zewn. -Ø 7 maks. 7 Stk. średnica zewn. -Ø 10 maks. 5 Stk. średnica zewn. -Ø 12 PYRO-SAFE DG-CR 1,5 owinięcie Szczegóły p. tablica poniżej Jedno owinięcie w środku 150 mm owinięcie (125 mm ) z obu stron owinięcie obustronnie, 30 mm płycie; i 95 mm przed płytą Warstwa sucha/szer. owinięcia Pozycja w przejściu/ przed przejściem w przed Liczba warstw Zakładka Liczba ustabilizowania drutem Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 33

34 6.5 Zasady montażu w stropie Możliwe usytuowanie płyt w otworze przejścia instalacyjnego Zasady montażu w stropie - kable 1. Zabezpieczenie kabli przez owinięcie Zabezpieczenie kabli w przejściu instalacyjnym przez strop (obustronnie) Szczelina szczelina 5 mm szczelina > 5 mm Kable, wiązki kablowe, trasy kablowe kable Ø 21 mm wiązki kablowe Ø 100 mm z kablami Ø 21 mm trasy kablowe Rodzaj Powłoka Luźna wełna i powłoka PYRO-SAFE FLAMMOTECT-A powłoka Grubość warstwy suchej/ owinięcie Długość w przejściu/ przed przejściem w przed Liczba warstw Zakładka Liczba ustabilizowania drutem kable Ø > 21 mm - Ø 80 mm Alternatywnie kable Ø 21 mm wiązki kablowe Ø 100 mm z kablami Ø 21 mm trasy kablowe kable Ø > 21 mm - Ø 80 mm PYRO-SAFE DG-CR 1,5 owinięcie 1. Zabezpieczenie kabli przez naniesienie powłoki do Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 34

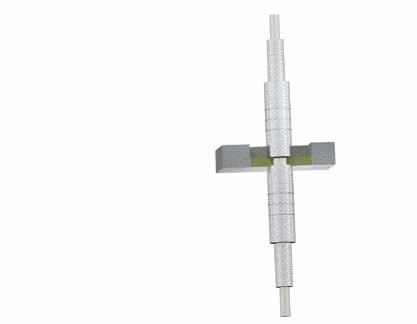

35 6.5.2 Zasady montażu w stropie rury palne Uszczelnienie rur palnych Szczegóły wykonania uszczelnienia rur palnych w stropie Owinięcie w środku przejścia; liczba owinięć zależy od średnicy rury szczegóły patrz tablica poniżej Rodzaj Grubość warstwy suchej/ szerokość owinięcia Pozycja w przejściu/ przed przejściem w przed Liczba warstw Zakładka Szczelina szczelina 5 mm Luźna wełna mineralna Rury palne z PVC-U, PVC-C, PE-HD i PP-H średnica zewn.-ø 50 mm 1 średnica zewn.-ø > 50 mm - Ø 80 mm PYRO-SAFE 2 DG-CR 1,5 owinięcie średnica zewn.-ø > 80 mm - Ø 110 mm 3 (każda średnica zewn.-ø > 110 mm - Ø 125 mm strona) 4 Liczba ustabilizowania drutem Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 35

36 6.5.2 Zasady montażu w stropie rury niepalne Uszczelnienie rur niepalnych Szczegóły p. tablica poniżej dodatkowa izolacja rury np. Klimarock izolacja ochronna np. Klimarock Szczegóły wykonania uszczelnienia rur niepalnych w stropie (obie strony) Izolacja rury Średnica zewn.-ø Grubość ścianki Grubość Rodzaj Rury niepalne z miedzi, stali, stali nierdzewnej i żeliwa 15 0, do 22 1,0 60 (2 x 30) 15 do 22 1,0 KLIMAROCK 20 Długość* do 54 1, do 88,9 2,0 40 (2 x 20) 800 Rury niepalne ze stali, stali nierdzewnej i żeliwa Szczelina szczelina 5 mm Rodzaj Dodatkowa izolacja ochronna Grubość Długość* KLIMAROCK ,9 do 114,9 3, (2 x 20) 54 do 170 3,0 177,8 5,0 KLIMAROCK KLIMAROCK ,7 5,6 60 (2 x 30) do 219,1 6,3 Rury niepalne z miedzi, stali, stali nierdzewnej i żeliwa 0, ,0 20 1, ,0 Armaflex Protect ,5 54 1, ,9 2,0 Rury niepalne ze stali, stali nierdzewnej i żeliwa 88,9 do 170 3,0 Armaflex Protect Rodzaj Luźna wełna mineralna Długość wewnątrz 60 * Odległość od środka przejścia instalacyjnego Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 36

37 6.5.3 Zasady montażu rur solarnych NanoSUN², rur instalacji klimatyzacji Klimasplit, mikrorur speed pipe w stropie mieszanego przejścia instalacyjnego Uszczelnienie rur solarnych NanoSUN², rur instalacji klimatyzacji Klimasplit, mikrorur speed pipe w stropie Obustronne owinięcie (125 mm) Szczegóły wykonania uszczelnienia NanoSUN², Klimasplit i speed pipe w stropie (obustronnie) Szczelina szczelina 5 mm szczelina > 5 mm Rury solarne NanoSUN² DN 16 - DN 40 Rury instalacji klimatyzacji Klimasplit rura 1/rura 2 średnica zewn.-ø 6-10 mm/10-18 mm Rodzaj Powłoka Luźna wełna i powłoka PYRO-SAFE DG-CR 1,5 owinięcie PYRO-SAFE DG-CR 1,5 owinięcie Wiązki mikrorur speed pipe dla światłowodów i mikrokabli maks. 24 Stk. średnica zewn. -Ø 7 maks. 7 Stk. średnica zewn. -Ø 10 maks. 5 Stk. średnica zewn. -Ø 12 Obustronne owinięcie, 30 mm wewnątrz płyty i 95 mm na zewnętrznej jej stronie PYRO-SAFE DG-CR 1,5 owinięcie Warstwa sucha/szer. owinięcia Pozycja w przejściu/ przed przejściem w przed Centralne owinięcie 150 mm Szczegóły patrz tablica poniżej Liczba warstw Zakładka Liczba ustabilizowania drutem Instrukcja montażu do ETA-14/0418 Stan 07/2015 Strona 37

38 Deklaracja Zgodności Nr PYRO-SAFE-FLAMMOTECT-A PYRO-SAFE FLAMMOTECT-A Data: Rew. 02 Strona 1 z 1 Klasa odporności ogniowej Typ produktu PYRO-SAFE FLAMMOTECT-A Zastosowanie Powłoka o działaniu endotermicznym do zabezpieczeń przejść instalacyjnych Producent svt Brandschutz Vertriebsgesellschaft mbh International Gluesinger Strasse 86 D Seevetal Ocena zgodności wyrobu zgodnie z systemem 1 Europejska dokument odniesienia ETAG 026-2: Europejska Aprobata Techniczna ETA-14/0418 z dnia Instytut wystawiający ETA Deutsches Institut für Bautechnik (DIBt), Berlin Notyfikowana jednostka Materialprüfanstalt für das Bauwesen Braunschweig, Kennnummer 0761 Deklarowane parametry Właściwości Parametry Zharmonizowany dokument odniesienia Klasa reakcji na ogień Klasa E EN Klasa EI 30 przejście instalacyjne (z wełny mineralnej, szczegóły p. załączniki 1 i do ETA-14/0418) Wydzielanie substancji niebezpiecznych Kategoria użyteczności Klasa EI 60 przejście instalacyjne (z wełny mineralnej, szczegóły p. załączniki 1 i 2-6 do ETA-14/0418) Klasa EI 60 przejście instalacyjne (z wełny mineralnej, szczegóły p. załączniki do ETA-14/0418) Klasa EI 90 przejście instalacyjne (z wełny mineralnej, szczegóły p. załączniki do ETA-14/0418) Klasa EI 90 przejście instalacyjne (z wełny mineralnej, szczegóły p. załączniki 1 i 33 do ETA-14/0418) Klasa EI 120 przejście instalacyjne (z wełny mineralnej, szczegóły p. załączniki 1 i 7-11 do ETA-14/0418) Klasa EI 240 przejście instalacyjne (z wełny mineralnej, szczegóły p. załączniki 1 i do ETA-14/0418) EN nie wydziela zgodnie z TR 034 ETAG Typ X EOTA TR 024 Parametry produktu odpowiadają parametrom podanym w niniejszej Deklaracji Zgodności. Za wystawienie Deklaracji Zgodności zgodnie z rozporządzeniem (EU) nr 305/2011odpowiedzialny jest tylko w/w producent. Deklaracja Zgodności dostępna jest na stronie internetowej W imieniu producenta Deklaracja Zgodności została podpisana przez: i.v. Christian Meyer-Korte Leiter Produktmanagement/ Private Label i.v. Andree Schober Zentrale Technik/ Leitung Chemie
