1 Instrukcja montażu / Dane Techniczne Mieszane przejście instalacyjne wykonane z jednej płyty z wełny mineralnej (60 mm) oraz materiału o działaniu endotermicznym do uszczelnienia przejść instalacyjnych wszystkich rodzajów kabli oraz rur palnych i niepalnych. Klasa odporności ogniowej maksymalnie do EI 90 zgodnie z EN według ETA-14/0418. Instrukcja montażu Rew.: Strona 1

2 Spis treści Temat 1. Informacje wstępne Przeznaczenie, zastosowanie instrukcji montażu, środki bezpieczeństwa Zakres zastosowania, elementy budowlane Klasa odporności ogniowej Parametry przejścia instalacyjnego Dopuszczalne obłożenie Kable / wiązki kablowe / trasy kablowe, rury instalacyjne do prowadzenia przewodów (EIR), wiązki mikrorur PE speed pipe 2.2 Dopuszczalne obłożenie rury palne, rury warstwowe Dopuszczalne obłożenie rury niepalne Dopuszczalne obłożenie pozostałe (instalacja klimatyzacji Klimasplit, podwójne rury solarne NanoSUN² ) Wymagane odległości Kable / wiązki kablowe / trasy kablowe, rury instalacyjne do prowadzenia przewodów (EIR), wiązki mikrorur PE speed pipe 3.2 Rury palne, rury warstwowe, rury niepalne Pozostałe - instalacja klimatyzacji Klimasplit, podwójne rury solarne NanoSUN² Zastosowane produkty Zasady wykonania przejścia instalacyjnego Pierwsza podpora instalacji Montaż przejścia instalacyjnego Kable / wiązki kablowe / trasy kablowe Rury instalacyjne do prowadzenia przewodów (EIR) Wiązki mikrorur PE do światłowodów i mikrokabli speed pipe Rury palne z PCW-U, PCW-C, PE-100 i PP-H Rury warstwowe Henco Pipes i Uponor MC Rura biała S Rury niepalne z lokalną izolacją z mat wełny mineralnej Alu amella Mat Rury niepalne z izolacją FEF NH Armaflex strop Rury niepalne z lokalną izolacją FEF Armaflex Protect Pozostałe instalacja klimatyzacji Klimasplit Pozostałe podwójne rury solarne NanoSUN² Przedstawienie montażu Deklaracja Właściwości Użytkowych 36 Strona Instrukcja montażu Rew.: Strona 2

3 1. Informacje wstępne 1.1 Przeznaczenie instrukcji montażu Niniejsza instrukcja montażu przeznaczona jest wyłącznie dla osób, które przeszły odpowiednie przeszkolenie. 1.1 Zastosowanie instrukcji montażu Przed rozpoczęciem prac należy dokładnie przeczytać niniejszą instrukcję. Szczególną uwagę należy zwrócić na zasady bezpieczeństwa i higieny pracy. Za szkody wynikłe z nieprzestrzegania niniejszej instrukcji producent nie bierze odpowiedzialności. Przedstawione w instrukcji rysunki są jedynie przykładem. Praktyczny montaż może różnić się wizualnie od przedstawionych schematów. 1.1 Środki bezpieczeństwa Przed rozpoczęciem prac należy zapoznać się z kartami charakterystyk substancji zastosowanych produktów. Ochrona osobista: Ochrona dróg oddechowych: Filtry przeciwpyłowe P2. Ochrona rąk: Rękawice ochronne, odporne na chemikalia, zalecany materiał: butylokauczuk, nitrokauczuk, fluorokauczuk, PCW. Ochrona oczu: Okulary ochronne Ochrona ciała: Ubranie robocze, buty robocze Wskazania bezpieczeństwa podczas montażu w stropie: Zabezpieczyć przestrzeń bezpośrednio pod zabudową przejścia instalacyjnego w stropie przed przemieszczaniem się osób postronnych (znak ostrzegawczy przed spadającymi przedmiotami, napis: Zakaz wstępu, Prace na wysokości ). Wykonawca przejścia instalacyjnego w stropie ma obowiązek poinformowania zleceniodawcy, w celu przekazania dalej informacji właścicielowi obiektu lub jego przedstawicielowi, o wykonaniu odpowiedniego zabezpieczenia gotowego przejścia instalacyjnego w stropie przed nadepnięciem przez osoby w postaci np. barierki lub kratki. Instrukcja montażu Rew.: Strona 3

4 1.2 Zakres zastosowania Zastosowanie systemu zostało określone zgodnie z ETAG pod względem takich właściwości jak klasa reakcji na ogień, klasa odporności ogniowej, zawartość i wydzielanie substancji niebezpiecznych oraz stabilność i użyteczność. Reakcja na ogień Materiały o działaniu endotermicznym PYRO-SAFE FAMMOTECT-A posiadają klasę reakcji na ogień E zgodnie z EN , materiał pęczniejący PYRO-SAFE DG-CR posiada klasę reakcji na ogień B-s1,d0 zgodnie z EN ; płyty z wełny mineralnej oraz luźna wełna mineralna posiadają klasę reakcji na ogień A1, a maty z wełny mineralnej typu Klimarock klasę reakcji na ogień A2-s1,d0 zgodnie z EN Odporność ogniowa spełnia wymagania klasy odporności ogniowej maksymalnie do EI 90 (zakończenie rur plastikowych U/U, a rur metalowych C/U) zgodnie z EN Klasyfikacja EI 90-U/U dla rur z tworzyw sztucznych zgodnie z EN obejmuje również pozostałe możliwe układy zakończeń rur i obejmuje wszystkie możliwe zastosowania rur. Klasyfikacja EI-90-C/U dla rur metalowych zgodnie z EN obejmuje również zastosowanie z zakończeniem rur C/C. Niniejszy system może być stosowany również w przejściach przez ściany i stropy o niższej klasie odporności ogniowej zachowując klasę odporności ogniowej tych elementów. Zawartość i wydzielanie substancji niebezpiecznych Materiały o działaniu endotermicznym PYRO-SAFE FAMMOTECT-A, jak również materiał pęczniejący PYRO-SAFE DG-CR nie zawierają substancji niebezpiecznych podanych w liście Komisji Europejskiej. Płyty oraz maty z wełny mineralnej nie zawierają substancji niebezpiecznych wymienionych w wytycznych 67/548/EWG lub przepisach (EG) nr 1272/2008 Indicative ist of Dangerous Substances. Stabilność i użyteczność Materiały o działaniu endotermicznym PYRO-SAFE FAMMOTECT-A, jak również materiał pęczniejący PYRO-SAFE DG-CR spełniają wymagania dla oddziaływania warunków klimatycznych X zgodnie z EOTA TR 024. może zostać zastosowany w pomieszczeniach wewnętrznych, jak również w pomieszczeniach narażonych na działanie wilgoci oraz warunków atmosferycznych nie zmieniając swoich właściwości. Instrukcja montażu Rew.: Strona 4

5 1.2 Elementy budowlane ekka ściana działowa z profili stalowych Ściana masywna Ściana z profili stalowych obłożonych obustronnie 2 x 12,5 mm płytami cementowymi lub gipsowo-kartonowymi klasy reakcji na ogień A1 lub A2 zgodnie z EN Należy dodatkowo zainstalować profile stalowe, tak aby tworzyły one wewnętrzne krawędzie otworu przejścia instalacyjnego. Ściany muszą posiadać wymaganą klasę odporności ogniowej zgodnie z EN ekka ściana działowa z profili drewnianych Ściana z profili drewnianych obłożonych obustronnie 2 x 12,5 mm płytami cementowymi lub gipsowo-kartonowymi klasy reakcji na ogień A1 lub A2 zgodnie z EN Odległości pomiędzy profilami, a krawędziami otworu przejścia instalacyjnego muszą wynosić 100 mm. Wolną przestrzeń pomiędzy profilami a płytami stanowiącymi ościeże należy szczelnie wypełnić wełną mineralną klasy reakcji na ogień A1 lub A2 zgodnie z EN Murowane, betonowe, z betonu zbrojonego lub betonu komórkowego, cegły ceramicznej, dziurawki o gęstości 450 kg/m³. Ściany muszą posiadać wymaganą klasę odporności ogniowej zgodnie z EN Strop masywny Betonowe, z betonu zbrojonego o gęstości 2200 (± 500) kg/ m³. Stropy muszą posiadać wymaganą klasę odporności ogniowej zgodnie z EN Krawędzie otworu przejścia w lekkiej ścianie działowej Krawędzie wewnętrzne otworu przejścia instalacyjnego stanowi jedna warstwa płyty cementowej lub gipsowej o grubości 12,5 mm, klasy reakcji na ogień A1 lub A2 zgodnie z EN Instrukcja montażu Rew.: Strona 5

6 1.3 Klasa odporności ogniowej Klasa odporności ogniowej Zabezpieczenie Ściana Klasa odporności ogniowej Strop Klasa odporności ogniowej Kable i trasy kablowe z powłoką o działaniu endotermicznym PYRO-SAFE FAMMOTECT-A Kable Ø 21 mm bez tras kablowych w okrągłych otworach 100 mm x 0,75 mm gr. - EI 90 2 Kable Ø 21 mm 100 mm x 0,75 mm gr. EI 60 / E 90 1, 2 EI 60 / E 90 2 Kable Ø > 21 mm do 50 mm 150 mm x 1,00 mm gr. EI 60 / E 90 1, 2 EI 60 / E 90 2 Kable Ø > 50 mm do 80 mm 150 mm x 1,00 mm gr. EI 60 / E 90 1, 2 EI 60 / E 90 2 Wiązki kablowe Ø 100 mm 100 mm x 0,75 mm gr. EI 60 / E 90 1, 2 EI 60 / E 90 2 Wiązki kablowe Ø 100 mm 150 mm x 1,00 mm gr. EI 90 1, 2 EI 60 1 Kable i trasy kablowe z owinięciem z materiału pęczniejącego PYRO-SAFE DG-CR 1.5 szerokości 125 mm Kable Ø 21 mm bez tras kablowych w okrągłych otworach 2 x 1-warstwa, 45 mm zakł. EI 90 2 EI 90 2 Kable Ø 21 mm 2 x 1-warstwa, 45 mm zakł. EI 60 / E 90 1, 2 EI 60 / E 90 2 Kable Ø > 21 mm do 50 mm 2 x 1-warstwa, 45 mm zakł. EI 60 / E 90 1, 2 EI 60 / E 90 2 Kable Ø > 50 mm do 80 mm 2 x 1-warstwa, 45 mm zakł. EI 60 / E 90 1, 2 EI 60 / E 90 2 Wiązki kablowe Ø 100 mm 2 x 1-warstwa, 45 mm zakł. EI 60 / E 90 1, 2 EI 60 / E 90 2 Rury inst. do prowadzenia przewodów (EIR) z owinięciem z materiału pęczniejącego PYRO-SAFE DG-CR 1.5 szerokości 125 mm EIR z tworzyw sztucznych do Ø 32 mm pojedynczo lub w wiązkach do Ø 100 mm, z lub bez kabli (Ø 21 mm) 2 x 2-warstwy EI 60 / E 90 U/U 2 EI 90 U/U 2 Mikrorury speed pipe pojedyncze lub wiązka, z lub bez światłowodów, z owinięciem materiałem pęczniejącym PYRO-SAFE DG-CR 1.5 szerokości 125 mm maks. 24 szt. średnica zewn. -Ø 7 maks. 7 szt. średnica zewn. -Ø 10 maks. 5 szt. średnica zewn. -Ø 12 2 x 1-warstwa, 125 mm EI 60 / E 90 U/U 1 EI 60 U/U 1 Rury palne z PCW-U, PCW-C zgodnie z EN ISO 15493, EN ISO 1452 i DIN 8061/8062 z owinięciem z materiału pęczniejącego PYRO-SAFE DG-CR BS szerokości 100 mm Średnica zewn. rury -Ø 50,0 mm 1 x 1-warstwa EI 90 U/U 2 EI 90 U/U 2 Średnica zewn. rury -Ø 70,0 mm 1 x 2-warstwy EI 60 / E 90 U/U 2 EI 45 / E 90 U/U 2 Średnica zewn. rury -Ø 90,0 mm 1 x 3-warstwy EI 60 / E 90 U/U 2 EI 45 / E 90 U/U 2 Średnica zewn. rury -Ø 110,0 mm 1 x 4-warstwy EI 60 / E 90 U/U 2 EI 45 / E 90 U/U 2 Rury palne z PE-100 z owinięciem z materiału pęczniejącego PYRO-SAFE DG-CR BS szerokości 100 mm Średnica zewn. rury -Ø 50,0 mm 1 x 1-warstwa EI 90 U/U 2 EI 90 U/U 2 Średnica zewn. rury -Ø 70,0 mm 1 x 2-warstwy EI 60 / E 90 U/U 2 EI 60 / E 90 U/U 2 Średnica zewn. rury -Ø 90,0 mm 1 x 3-warstwy EI 60 / E 90 U/U 2 EI 60 / E 90 U/U 2 Średnica zewn. rury -Ø 110,0 mm 1 x 4-warstwy EI 60 / E 90 U/U 2 EI 60 / E 90 U/U 2 Rury palne z PP-H z owinięciem z materiału pęczniejącego PYRO-SAFE DG-CR BS szerokości 100 mm Średnica zewn. rury -Ø 50,0 mm 1 x 1-warstwa EI 90 U/U 2 EI 90 U/U 2 Średnica zewn. rury -Ø 70,0 mm 1 x 2-warstwy EI 60 / E 90 U/U 2 EI 90 U/U 2 Średnica zewn. rury -Ø 90,0 mm 1 x 3-warstwy EI 60 / E 90 U/U 2 EI 90 U/U 2 Średnica zewn. rury -Ø 110,0 mm 1 x 4-warstwy EI 60 / E 90 U/U 2 EI 90 U/U 2 *Klasyfikacja nr: /13/Z00NP 2 KB /15/Z00NP/e Odnośnik* Odnośnik* Instrukcja montażu Rew.: Strona 6

7 Klasa odporności ogniowej Ściana Zabezpieczenie Klasa odporności ogniowej Rury warstwowe Henco-Pipes w niepalnej izolacji matami z wełny mineralnej Alu amella Mat Odno - śnik** Strop Klasa odporności ogniowej Śr. zewn. rury-ø 12,0 mm, gr. ścianki 1,6 mm 250 mm x 20 mm EI 30 U/C 2 EI 90 U/C 2 Śr. zewn. rury-ø 32,0 mm, gr. ścianki 3,0 mm 250 mm x 20 mm EI 30 U/C 2 EI 90 U/C 2 Śr. zewn. rury-ø 63,0 mm, gr. ścianki 4,5 mm 250 mm x 30 mm EI 30 U/C 2 EI 90 U/C 2 Rury warstwowe Henco-Pipes w palnej izolacji z FEF Armaflex Protect Śr. zewn. rury-ø 12,0 mm, gr. ścianki 1,6 mm 240 mm x 13 mm EI 30 U/C 2 EI 90 U/C 2 Śr. zewn. rury-ø 32,0 mm, gr. ścianki 3,0 mm 240 mm x 13 mm EI 90 U/C 2 EI 90 U/C 2 Śr. zewn. rury-ø 63,0 mm, gr. ścianki 4,5 mm 240 mm x 26 (2 x 13) mm EI 30 U/C 2 EI 90 U/C 2 Rury warstwowe Henco-Pipes w izolacji z pianki PE z owinięciem z materiału pęczniejącego PYRO-SAFE DG-CR BS szerokości 100 mm Średnica zewn. rury -Ø 14,0 mm, 6 mm 1 x 1-warstwa, 25 mm zakł. pianka-pe; gr. ścianki 2,0 mm + Alu amella Mat 250 mm x 20 mm EI 30 U/C 2 EI 90 U/C 2 Średnica zewn. rury -Ø 26,0 mm, 6 13 mm 1 x 1-warstwa, 25 mm zakł. pianka-pe; gr. ścianki 3,0 mm + Alu amella Mat 250 mm x 20 mm EI 30 U/C 2 EI 90 U/C 2 Średnica zewn. rury -Ø 32,0 mm, 6 10 mm pianka-pe; gr. ścianki 3,0 mm Rury warstwowe Uponor MC Rura biała S Średnica zewn. rury -Ø 110,0 mm, gr. ścianki = 10,0 mm 1 x 1-warstwa, 25 mm zakł. + Alu amella Mat 250 mm x 20 mm EI 30 U/C 2 EI 90 U/C 2 Alu amella Mat 250 mm x 30 mm Armaflex Protect 240 mm x 26 mm - EI 60 / E 90 U/C 2 - EI 60 U/C 2 Rury niepalne z miedzi, stali, stali szlachetnej lub żeliwa w niepalnej izolacji matami z wełny mineralnej Alu amella Mat Śr. zewn. rury -Ø 15,0 mm, gr. ścianki 0,8 250 mm x 20 mm EI 60 / E 90 C/U 1 EI 60 C/U 1 Śr. zewn. rury -Ø 22,0 mm, gr. ścianki 1,0 250 mm x 60 mm EI 60 / E 90 C/U 1 EI 60 C/U 1 Śr. zewn. rury -Ø 22,0 mm, gr. ścianki 1,0 500 mm x 20 mm EI 60 / E 90 C/U 1 EI 60 C/U 1 Śr. zewn. rury -Ø 54,0 mm, gr. ścianki 1,5 500 mm x 30 mm EI 60 / E 90 C/U 1 EI 60 C/U 1 Śr. zewn. rury -Ø 88,9 mm, gr. ścianki 2,0 800 mm x 40 mm EI 60 / E 90 C/U 1 EI 60 C/U 1 Rury niepalne ze stali, stali szlachetnej lub żeliwa w niepalnej izolacji matami z wełny mineralnej Alu amella Mat Śr. zewn. rury -Ø 88,9 mm, gr. ścianki 2,0 800 mm x 40 mm EI 90 C/U 1 EI 60 C/U 1 Śr. zewn. rury -Ø 114,3 mm, gr. ścianki 3,6 500 mm x 40 mm EI 60 / E 90 C/U 1 EI 60 C/U 1 Śr. zewn. rury -Ø 170,0 mm, gr. ścianki 3,0 800 mm x 60 mm mm x 30 mm EI 60 C/U 1 EI 60 C/U Śr. zewn. rury -Ø 219,1 mm, gr. ścianki 5,0 800 mm x 60 mm mm x 30 mm EI 60 / E 90 C/U 1 EI 60 C/U 1 *Klasyfikacja nr: /13/Z00NP 2 KB /15/Z00NP/e Odnośnik** Instrukcja montażu Rew.: Strona 7

8 Klasa odporności ogniowej Zabezpieczenie Instrukcja montażu Rew.: Strona 8 Ściana Klasa odporności ogniowej Odno - śnik* Strop Klasa odporności ogniowej Rury niepalne z miedzi, stali, stali szlachetnej lub żeliwa w palnej izolacji NH/Armaflex z owinięciem z materiału pęczniejącego PYRO-SAFE DG-CR 1,5 szerokości 125 mm Średnica zewn. rury-ø 15,0 mm; gr. ścianki 0,8 mm Grubość izolacji mm 2 x 2-warstwy EI 60 / E 90 C/U 2 - Grubość izolacji 25 mm 2 x 2-warstwy EI 90 C/U 2 - Grubość izolacji mm 2 x 2-warstwy - EI 90 C/U 2 Grubość izolacji mm 1 x 2-warstwy - EI 60 / E 90 C/U 2 Średnica zewn. rury -Ø 28,0 mm; gr. ścianki 1,0 mm Grubość izolacji mm 2 x 2-warstwy EI 60 / E 90 C/U 2 - Grubość izolacji 25 mm 2 x 2-warstwy EI 90 C/U 2 - Grubość izolacji mm 2 x 1-warstwa, + Alu amella Mat 250 mm x 20 mm EI 90 C/U 2 - Grubość izolacji mm 2 x 2-warstwy - EI 90 C/U 2 Grubość izolacji 25 mm 1 x 2-warstwy - EI 60 / E 90 C/U 2 Średnica zewn. rury -Ø 42,0 mm; gr. ścianki 1,2 mm Grubość izolacji mm 2 x 2-warstwy EI 60 / E 90 C/U 2 - Grubość izolacji 44 mm 2 x 2-warstwy EI 90 C/U 2 - Grubość izolacji 25 mm 2 x 2-warstwy - EI 90 C/U 2 Grubość izolacji mm 1 x 2-warstwy - EI 60 / E 90 C/U 2 Średnica zewn. rury -Ø 54,0 mm; gr. ścianki 1,5 mm Grubość izolacji mm 2 x 1-warstwa, + Alu amella Mat 500 mm x 30 mm EI 90 C/U 2 - Grubość izolacji mm 1 x 1-warstwy, + Alu amella Mat 500 mm x 30 mm - EI 90 C/U 2 Średnica zewn. rury -Ø 88,9 mm; gr. ścianki 2,0 mm Grubość izolacji mm 2 x 2-warstwy, + Alu amella Mat 500 mm x 30 mm EI 90 C/U 2 - Grubość izolacji mm 1 x 2-warstwy, + Alu amella Mat 500 mm x 40 mm - EI 90 C/U 2 Grubość izolacji 89 mm 1 x 2-warstwy, + Alu amella Mat 500 mm x 30 mm - EI 90 C/U 2 Średnica zewn. rury -Ø 108,0 mm; gr. ścianki 2,5 mm Grubość izolacji 57 mm 2 x 2-warstwy, + Alu amella Mat 750 mm x 40 mm EI 90 C/U 2 - Grubość izolacji 57 mm 1 x 2-warstwy, + Alu amella Mat 1000 mm x 40 mm - EI 90 C/U 2 Grubość izolacji mm 1 x 2-warstwy, + Alu amella Mat 1000 mm x 40 mm - EI 60 C/U 2 Rury niepalne, ze stali, stali szlachetnej lub żeliwa w palnej izolacji NH/Armaflex z owinięciem z materiału pęczniejącego PYRO-SAFE DG-CR 1,5 szerokości 125 mm Średnica zewn. rury -Ø 170,0 mm, gr. ścianki 2,9 mm Grubość izolacji 25 mm 2 x 2-warstwy, + Alu amella Mat 750 mm x 40 mm EI 60 / E 90 C/U 2 - Grubość izolacji 25 mm 1 x 2-warstwy, + Alu amella Mat 1000 mm x 40 mm - EI 90 C/U 2 Grubość izolacji mm 1 x 2-warstwy, + Alu amella Mat 1000 mm x 40 mm - EI 60 C/U 2 *Klasyfikacja nr: /13/Z00NP 2 KB /15/Z00NP/e Odno - śnik* Badanie przypadek S ściana: Badanie - przypadek S strop: 500 / 500 śr. zewn.-ø 28,0 mm 350 / 1000 śr. zewn.-ø 88,9 mm 750 / 750 śr. zewn.-ø 42,0 mm 1000 / 1000 śr. zewn.-ø > 88,9 mm 1000 / 1000 śr. zewn.-ø > 42,0 mm Długość izolacji po obu stronach, w stropie nad i pod stropem.

9 Klasa odporności ogniowej Zabezpieczenie Ściana Klasa odporności ogniowej Odno - śnik* Strop Klasa odporności ogniowej Rury niepalne z miedzi, stali, stali szlachetnej lub żeliwa w izolacji Armaflex Protect Śr. zewn. rury -Ø 88,9 mm, gr. ścianki 0,8 mm - EI 60 / E 90 C/U 1 EI 60 / E 90 C/U 1 Rury niepalne ze stali, stali szlachetnej lub żeliwa w izolacji Armaflex Protect Śr. zewn. rury -Ø 170,0 mm, gr. ścianki 3,0 mm - EI 90 C/U 1 EI 60 / E 90 C/U 1 Instalacja klimatyzacji Klimasplit* z owinięciem materiałem pęczniejącym PYRO-SAFE DG-CR 1.5 szerokości 125 mm Rura -Ø 6/10 mm lub Ø 6-10, 9 mm pianka PE, 1 rura PCW-U Ø 25,0 mm, gr. ścianki 1,8-3,5 mm, 2 kable Ø 14,0 mm Rura -Ø 22/22 mm lub Ø 6-22, 9 mm pianka PE, 1 rura PCW-U Ø 25,0 mm, gr. ścianki 1,8 mm, 4 kable Ø 21,0 mm 2 x 2-warstwy EI 60 / E 90 1 EI 45 / E x 2-warstwy + Alu amella Mat 250 mm x 30 mm EI 30 2 EI 90 2 Podwójne rury solarne NanoSUN² (U/U) z owinięciem materiałem pęczniejącym PYRO-SAFE DG-CR 1.5 szerokości 125 mm DN16 2 x 1-warstwa, 25 mm zakł. EI 90 U/U 1 EI 60 U/U 1 DN40 2 x 1-warstwa, 25 mm zakł. EI 30 / E 90 U/U 1 EI 60 U/U 1 *Klasyfikacja nr: /13/Z00NP 2 KB /15/Z00NP/e Odno - śnik* Instrukcja montażu Rew.: Strona 9

10 1.4 Parametry przejścia instalacyjnego Wymiary Poz. Oznaczenie Ściana Strop A B C D E Grubość elementu budowlanego Grubość przejścia instalacyjnego Maksymalne wymiary otworu przejścia instalacyjnego (szerokość x wysokość) x Odległość do innych otworów Zredukowana odległość do innych otworów przejść instalacyjnych w przypadku rozmiarów otworu przejścia nieprzekraczających 400 mm x 400 mm x lub 800 x Instrukcja montażu Rew.: Strona 10

11 2. Dopuszczalne obłożenie 2.1 Kable / wiązki kablowe / trasy kablowe, rury instalacyjne do prowadzenia przewodów (EIR), wiązki mikrorur PE speed pipe Wszelkiego rodzaju kable (również światłowody) Maksymalna średnica zewnętrzna kabli Ø 80 mm Wiązki kablowe do Ø 100 mm z kablami do Ø 21 mm. Bez potrzeby uszczelnienia przestrzeni pomiędzy kablami w mocno związanej wiązce Konstrukcje nośne kabli Korytka oraz drabinki kablowe ze stali jak również powleczone materiałem organicznym klasyfikującym je do klasy reakcji na ogień A2 zgodnie z EN Dopuszczalne obłożenie rury palne, rury warstwowe Rury instalacyjne do prowadzenia przewodów (EIR) Z tworzywa sztucznego do Ø 32 mm pojedyncze lub w wiązkach do Ø 100 mm, z lub bez kabli (Ø 21 mm) PE-rurki speed pipe (do światłowodów i mikrokabli) firmy Gabocom Systemtechnik GmbH w wiązkach lub pojedynczo z lub bez światłowodów śr. rury-ø maks. liczba [szt.] gr. ścianki , , ,0 Rury palne Zabezpieczenie przez owinięcie materiałem PYRO-SAFE DG-CR BS rur do średnicy zewnętrznej - Ø 110 mm Wentylowane rury kanalizacyjne i niewentylowane systemy rur do przewodzenia cieczy i gazów niepalnych (z wyjątkiem przewodów wentylacyjnych). PCW-U, PCW-C PP-H PE 100 Norma: Norma: Norma: EN , EN , EN , EN , EN A1, DIN EN , EN A1 oraz DIN EN 15493, DIN 8061/8062, EN 8074/8075, EN 15874, DIN 8077/ / Śr. zewn.-ø Gr. ścianki Śr. zewn.-ø Gr. ścianki Śr. zewn.-ø Gr. ścianki 50 1,8-3,7 50 1,8-4,6 50 1,8-4,6 > ,9/2,0-5,2 > ,0/2,1-5,2 > ,0/2,1-6,4 > ,0/2,1-6,7 > ,3/2,4-5,8 > ,3/2,4-8,2 > ,2-8,2 > ,6/2,7-6,3 > ,6/2,7-10,0 Rury warstwowe z aluminium HENCO Pipes Rury wykonane z aluminium z zewnętrzną i wewnętrzną warstwą usieciowanego PE (PE-Xc/Al/ PE Xc) firmy HENCO średnicy zewnętrznej do -Ø 63,0 mm śr. zewn.-ø gr. ścianki 12 1,6 14 2,0 32 3,0 63 4,5 Rury warstwowe Uponor MC Rura biała S Rury wykonane z aluminium z zewnętrzną i wewnętrzną warstwą PE-RT (PE-RT/Al/PE- RT) firmy Uponor średnicy zewnętrznej do -Ø 110,0 mm, grubość ścianki 10,0 Instrukcja montażu Rew.: Strona 11

12 2.3 Dopuszczalne obłożenie rury niepalne Przez przejście instalacyjne mogą przechodzić rury z innych metali, których przewodzenie ciepła jest niższe niż stali lub miedzi oraz ich temperatura topnienia jest wyższa niż 946 C Rury mogą przechodzić przez przejście instalacyjne pod kątem od 45 do 90. Rury niepalne Rury ze stali, stali nierdzewnej, żeliwa lub miedzi Materiał rury / izolacja Śr. zewn.-ø Miedź w izolacji z mat wełny mineralnej np. Alu amella Mat 88,9 Stal, stal nierdzewna, żeliwo w izolacji z mat wełny mineralnej np. Alu amella Mat 219,1 Miedź w palnej izolacji NH/Armaflex 108,0 Stal, stal nierdzewna, żeliwo w palnej izolacji NH/Armaflex 170,0 Miedź w izolacji Armaflex Protect 88,9 Stal, stal nierdzewna, żeliwo w izolacji Armaflex Protect 170,0 Materiał rury Śr. zewn. -Ø Gr. ścianki Miedź stal, stal nierdzewna, żeliwo Stal, stal nierdzewna, żeliwo Ø 15,0 0,8 Ø 22,0 1,0 Ø 42,0 1,2 Ø 54,0 1,5 Ø 88,9 2,0 Ø 114,3 3,6 Ø 170,0 2,9 Ø 219,1 5,0 2.4 Dopuszczalne obłożenie pozostałe (instalacja klimatyzacji Klimasplit, podwójne rury solarne NanoSUN² ) Instalacja klimatyzacji Klimasplit np. Tubolit DuoSplit lub Tubolit Split firmy Armacell lub z podobnymi parametrami. Podwójne lub pojedyncze rury, w 9 mm grubości izolacji z pianki PE zgodnie z EN wraz z kablami towarzyszącymi (rurka plastikowa (U/U) z PCW-U, średnicy zewn.-ø 25 mm i grubość ścianki 1,5 mm, zgodnie z EN lub EN i DIN 8061/ DIN do dwóch kabli o maksymalnej ilości 5-ciu żył, każda 1,5 mm², Ø 14 mm, wzgl. 4 przewody izolowane Ø 21 mm - w zerowej odległości) Podwójne rury solarne NanoSUN² karbowane rury ze stali nierdzewnej w izolacji z kablem sterującym w osłonie z materiału z PCW firmy Aktarus Group Srl stosowane do ogrzewania słonecznego, nadające się do zginania o średnicy Ø zewn. od DN 16 do DN 40 Instrukcja montażu Rew.: Strona 12

13 3. Wymagane odległości 3.1 Kable, wiązki kablowe, trasy kablowe, EIR, speed pipe Kable / wiązki kablowe/ nośne konstrukcje kabli odległość do bocznej krawędzi otworu przejścia 0 odległość pomiędzy trasami kablowymi 0 odległość do dolnej krawędzi otworu przejścia w ścianie odległość do górnej krawędzi otworu przejścia w ścianie odległość do przedniej krawędzi otworu przejścia w stropie odległość pomiędzy trasami kablowymi 50 odległość pomiędzy trasami kablowymi, a rurami palnymi odległość pomiędzy trasami kablowymi, a rurami warstwowymi w ścianie odległość pomiędzy trasami kablowymi, a rurami warstwowymi w stropie odległość pomiędzy trasami kablowymi, a rurami w izolacji z wełny mineralnej z owinięciem z powłoką ściana 70 strop 50 ściana 50 strop 50 odległość pomiędzy trasami kablowymi, a rurami w izolacji FEF z owinięciem z powłoką ściana 25 strop 50 ściana 25 strop 25 odległość pomiędzy trasami kablowymi, a rurami solarnymi NanoSUN² w ścianie odległość pomiędzy trasami kablowymi, a rurami solarnymi NanoSUN² w stropie odległość pomiędzy trasami kablowymi, a instalacją klimatyzacji w ścianie odległość pomiędzy trasami kablowymi, a instalacją klimatyzacji w stropie odległość pomiędzy trasami kablowymi, a rurami PE speed pipe w ścianie odległość pomiędzy trasami kablowymi, a rurami PE speed pipe w stropie Rury instalacyjne do prowadzenia przewodów (EIR) odległość do bocznej krawędzi przejścia 25 odległość pomiędzy EIR 0 odległość do kabli 21 mm 0 Mikrorury PE speed pipe do światłowodów i mikrokabli odległość do bocznej krawędzi przejścia 0 odległość pomiędzy speed pipe w ścianie 50 odległość pomiędzy speed pipe w stropie 20 Odległość do kabli, wiązek kablowych i tras kablowych w ścianie Odległość do kabli, wiązek kablowych i tras kablowych w stropie Nie wymienione odległości 100 mm Instrukcja montażu Rew.: Strona 13

14 3.2 Rury palne, rury warstwowe i rury niepalne Rury palne odległość do bocznej krawędzi otworu przejścia odległość do dolnej i górnej krawędzi otworu przejścia odległość pomiędzy rurami palnymi 25 odległość pomiędzy rurami palnymi, a kablami, wiązkami kablowymi i trasami kablowymi odległość pomiędzy rurami palnymi, a rurami niepalnymi w izolacji z wełny mineralnej odległość pomiędzy rurami palnymi, a rurami niepalnymi w izolacji z FEF Rury warstwowe Henco Pipes i Uponor Rura biała S odległość do bocznej, dolnej i górnej krawędzi otworu przejścia odległość pomiędzy rurami 0 odległość do kabli 21 mm 0 odległość do kabli / wiązek kablowych / tras kablowych w ścianie 10 odległość do kabli / wiązek kablowych / tras kablowych w stropie 20 Rury niepalne w izolacji z wełny mineralnej odległość do bocznej krawędzi otworu przejścia 0 odległość pomiędzy rurami niepalnymi 0 odległość do kabli / wiązek kablowych / tras kablowych z owinięciem z powłoką ściana 50 strop 50 ściana 70 strop 50 odległość do rur palnych 25 Rury niepalne w izolacji z FEF odległość do bocznej, dolnej i górnej krawędzi otworu przejścia 0 odległość pomiędzy rurami 0 odległość do kabli / wiązek kablowych / tras kablowych z owinięciem z powłoką ściana 25 strop 50 ściana 25 strop 25 odległość do rur palnych w ścianie 50 odległość do rur palnych w stropie 56 Nie wymienione odległości 100 mm Instrukcja montażu Rew.: Strona 14

15 3.3 Pozostałe - instalacja klimatyzacji Klimasplit, podwójne rury solarne NanoSUN² Instalacja klimatyzacji -Klimasplit Rury solarne NanoSUN² odległość do bocznej krawędzi otworu przejścia odległość pomiędzy rurami instalacji klimatyzacji odległość do kabli / wiązek kablowych / tras kablowych w ścianie odległość do kabli / wiązek kablowych / tras kablowych w stropie odległość do bocznej krawędzi otworu przejścia odległość pomiędzy rurami solarnymi 0 odległość do kabli / wiązek kablowych / tras kablowych w ścianie odległość do kabli / wiązek kablowych / tras kablowych w stropie Nie wymienione odległości 100 mm Instrukcja montażu Rew.: Strona 15

16 4. Zastosowane produkty PYRO-SAFE FAMMOTECT- A Farba Klasa reakcji na ogień E zgodnie z EN ,5 kg wiadro - Art.-nr PYRO-SAFE FAMMOTECT- A Farba stała Klasa reakcji na ogień E zgodnie z EN ,5 kg wiadro - Art.-nr PYRO-SAFE FAMMOTECT- A Masa szpachlowa Klasa reakcji na ogień E zgodnie z EN ,5 kg wiadro - Art.-nr PYRO-SAFE FAMMOTECT- A Masa szpachlowa zgodnie z ETA-14/ ml tuba - Art.-nr PYRO-SAFE DG-CR 1.5 zgodnie ETA-13/0100 i ETA-16/0268 Materiał pęczniejący do owinięcia kabli i rur. Rolka długości 10 m - Art.-nr PYRO-SAFE DG-CR BS Owinięcie zgodnie z ETA-16/0268 Materiał pęczniejący do owinięcia rur palnych. Rolka długości 10 m - Art.-nr Płyta z wełny mineralnej zgodnie z EN Kryteria: Gęstość 150 kg / m³ Klasa reakcji na ogień A1 wg. EN 13501:1 (TR10) siła zerwania 10 kpa zgodnie z EN1607 Grubość = 60 mm Płyta z wełny mineralnej Jednostronnie powleczona PYRO-SAFE FAMMOTECT - A Format 1000 x 600 x 60 mm Art.-nr uźna wełna mineralna Klasa reakcji na ogień A1 zgodnie z EN , Temperatura topnienia włókien 1000 C 10 kg worek - Art.-nr Alu amella Mat maty z wełny mineralnej KIMAROCK Klasa reakcji na ogień A2-s1.d0 zgodnie z EN Wymiary 800 x 50 cm Grubość 30 mm Rolka 4 m² - Art.-nr Alternatywnie można zastosować inne maty z wełny mineralnej, które spełniają następujące kryteria: - EN gęstość 40 kg/m³ - klasa reakcji na ogień A2-s1.d0 zgodnie z EN lub wyższa A1 zgodnie z EN grubość 30 mm Instrukcja montażu Rew.: Strona 16

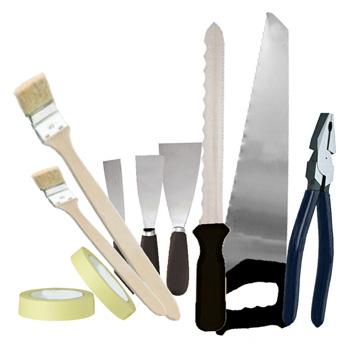

17 4. Zastosowane produkty Oznakowanie Izolacja miejscowa i ochronna Z elastycznej pianki elastomerowej (FEF) zgodnie z DIN EN DIN / EN / ISO NH/Armaflex DIN EN Armaflex Protect DIN EN Tabliczka do oznakowania 1 Sztuka - Art.-nr Zalecane narzędzia szpachelka, pędzel, taśma nóż i piłka ewentualnie folia, drabinka kleszcze, drut stalowy ocynkowany Instrukcja montażu Rew.: Strona 17

18 5. Zasady wykonania przejścia instalacyjnego Mieszane przejście instalacyjne może być również wykonane do uszczelnienia otworów bez instalacji, jako rezerwa do przewidywanego późniejszego prowadzenia instalacji. Przejścia instalacyjne w stropie należy zabezpieczyć przed ewentualnie spadającymi ciężarami lub nadepnięciem przez osoby postronne przy zastosowaniu barierek lub kratek ochronnych. Przy uszczelnieniu przejścia instalacyjnego w lekkiej ścianie działowej należy zwrócić uwagę na wymagane wzmocnienie krawędzi wewnętrznych otworu przejścia. Powierzchnie zewnętrzne płyt z wełny mineralnej oraz 20 mm szerokości pas wokół otworu przejścia instalacyjnego należy pomalować farbą PYRO-SAFE FAMMOTECT-A Farba o grubości warstwy suchej powyżej 0,75 mm Uszczelnienie przestrzeni o szerokości mniejszej niż 5 mm przy przejściu kabli, wiązek kablowych, tras kablowych, wiązek mikrorur speed pipes, rur solarnych i instalacji klimatyzacji można wykonać farbą endotermiczną PYRO-SAFE FAMMOTECT-A, jeżeli przestrzeń ta jest > 5 mm należy ją uszczelnić luźną wełną mineralną i nanieść na nią powłokę. Przestrzeń 5 mm wokół rur palnych i niepalnych należy uszczelnić luźną wełną mineralną. Możliwe uszczelnienie w lekkich ścianach działowych lub ścianach masywnych ekka ściana działowa, ściana masywna Uszczelnienie w stropach Wymiary w mm 60 Instrukcja montażu Rew.: Strona 18 Wymiary w mm

19 5.1 Pierwsza podpora instalacji Podpory oraz zawiesia instalacji przechodzących przez przejście instalacyjne w ścianie muszą być wykonane z materiałów niepalnych, klasy reakcji na ogień A1 lub A2 zgodnie z EN i znajdować się w odległości od powierzchni przejścia instalacyjnego jak poniżej: Pierwsza podpora Kable, wiązki kablowe, trasy kablowe Rury palne Rury warstwowe Henco Pipes Rury warstwowe Uponor MC Rura biała S Rury niepalne z lokalną izolacją wykonaną z mat lub otulin z wełny mineralnej Rury niepalne z miedzi izolacja lokalna z NH/Armaflex (bez dodatkowej izolacji ochronnej) Rury niepalne z miedzi izolacja lokalna z NH/Armaflex (z dodatkową izolacją ochronną) Rury niepalne z miedzi izolacja lokalna z Armaflex Protect Rury niepalne z miedzi, stali, stali szlachetnej, żeliwa izolacja lokalna z Armaflex Protect X Pierwsza podpora instalacji przechodzących przez ściany wykonana ze stali lub równorzędnego materiału X 200 mm (ściana) 400 mm (strop) 400 mm (ściana) 1000 mm (strop) 550 mm (ściana) 800 mm (strop) 865 mm (strop) 850 mm 800 mm (ściana) 1000 mm (strop) 1000 mm (ściana) 1600 mm (strop) 600 mm 1100 mm Rury solarne NanoSUN² * Wiązki mikrorur speed pipes dla światłowodów i mikrokabli * Instalacja klimatyzacji Klimasplit 500 mm * Odległości podane według producenta Instrukcja montażu Rew.: Strona 19

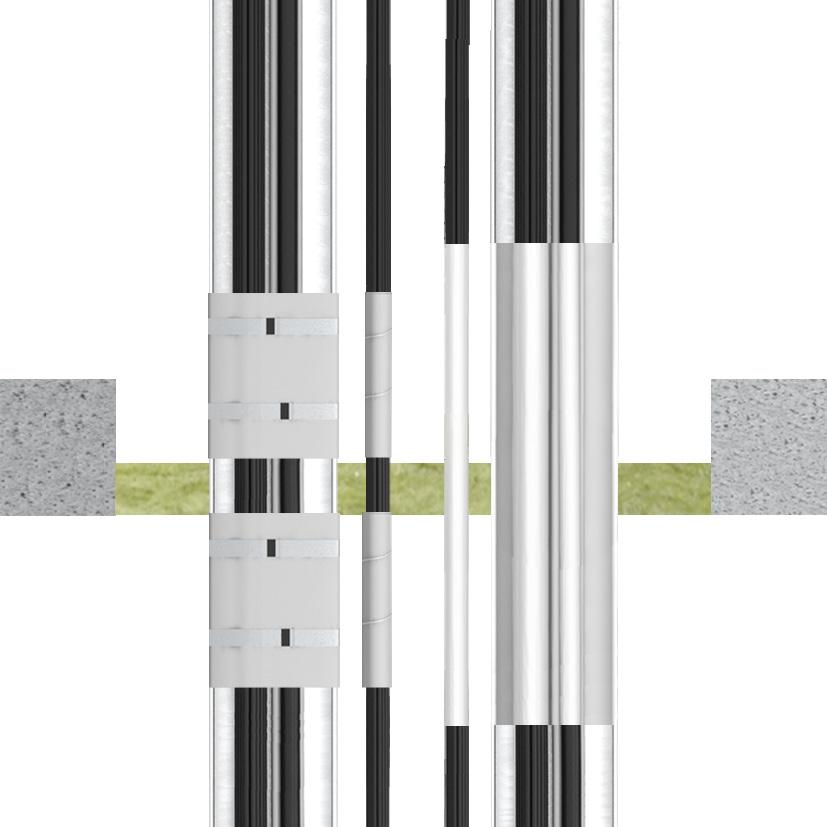

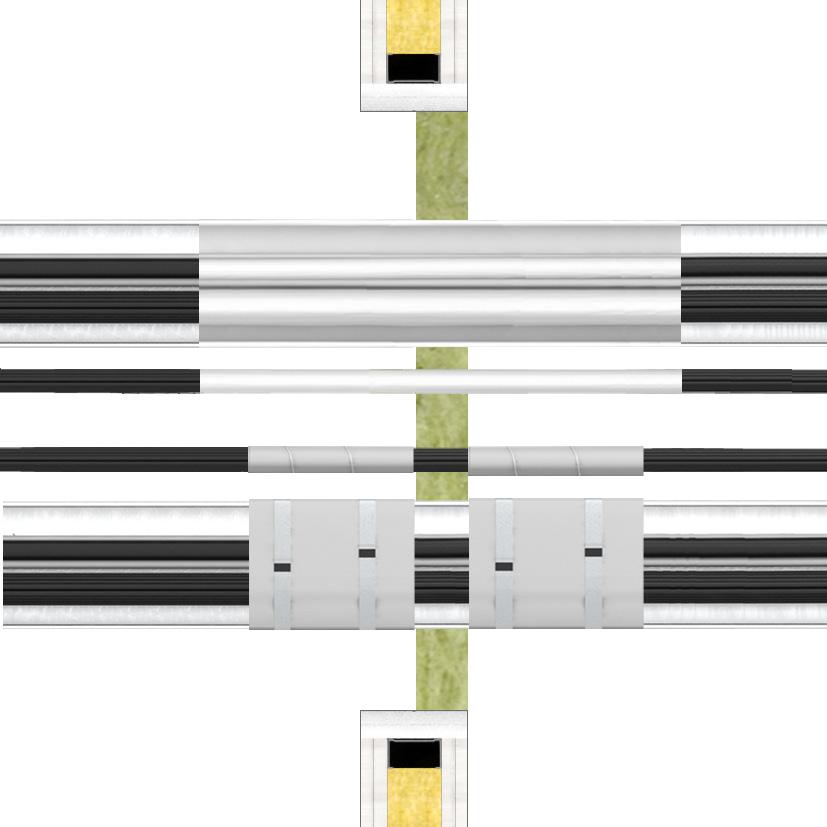

20 6. Montaż przejścia instalacyjnego 6.1 Kable / wiązki kablowe / trasy kablowe Przez przejście instalacyjne mogą przechodzić kable lub wiązki kablowe z lub bez tras kablowych. Wiązki kablowe mogą przechodzić przez przejście instalacyjne bez ich otwarcia. Uszczelnienie pomiędzy kablami wewnątrz wiązki kablowej jest niewymagane pod warunkiem, że są one związane, a kable ułożone są równolegle w wiązce kablowej. Trasy kablowe powinny być tak wykonane, aby nie było mechanicznego oddziaływania na uszczelnienie przejścia instalacyjnego. Wolne przestrzenie tras kablowych ze stali lub aluminium należy w miejscu uszczelnienia przejścia instalacyjnego nawiercić i wypełnić masą endotermiczną PYRO-SAFE FAMMOTECT-A. Szczegóły wykonania uszczelnienia w ścianach i stropach 125 Grubość elementu budowlanego i przejścia instalacyjnego p. str. 18 Ściana / strop Kable Wiązki kablowe Wymiary Ø 21 (w otworze bez tras kablowych) Wymiary Powłoka PYRO-SAFE FAMMOTECT-A Przed uszczelnieniem Gr. warstwy suchej W uszczelnieniu Szerokość 0,75 Ø 21 0, Ø > 21 do 50 1, Ø > 50 do 80 1, Ø 100 0, Owinięcie materiałem PYRO-SAFE DG-CR 1.5 iczba owinięć [n] iczba warstw [n] Zakładka Wewnątrz Przed Wymiary w mm Klasa odporności ogniowej Ściana Klasa odporności ogniowej Ściana Strop EI 90 EI 60 / E 90 EI 60 / E 90 Ø 100 1, EI 90 - Strop Ściana / strop Kable Wiązki kablowe Ø 21 (w otworze bez tras kablowych) Ø 21 Ø > 21 do 50 Ø > 50 do 80 Ø Instrukcja montażu Rew.: Strona 20 EI 90 EI 90 EI 60 / E 90 EI 60 / E 90

21 6.1.1 Rury instalacyjne do prowadzenia przewodów (EIR) Przez przejście instalacyjne mogą przechodzić rury instalacyjne do prowadzenia przewodów pojedynczo (do Ø 32 mm) lub w wiązkach (do Ø 100 mm z rurami do Ø 32 mm z lub bez kabki do Ø 21 mm). Rury instalacyjne do prowadzenia przewodów należy zabezpieczyć przez owinięcie materiałem PYRO-SAFE DG-CR 1.5 (szerokość 125 mm, grubość 1,5 mm). Materiał pęczniejący PYRO-SAFE DG-CR 1.5 osłonięty jest cienką folią ochronną, którą należy usunąć przed wykonaniem prac zabezpieczających. Stronę z materiałem pęczniejącym należy zainstalowań do wewnątrz, a następnie zabezpieczyć bandaż stalowym drutem lub stalowymi opaskami. Wykonanie uszczelnienia w ścianie lub stropie przez owinięcie materiałem PYRO-SAFE DG-CR 1.5 Ściana / strop Zabezpieczenie drutem stalowym Ø 1,0 mm Grubość elementu budowlanego i przejścia instalacyjnego p. str. 18 Warianty wykonania Pojedyncze EIR Wiązki EIR Wymiary do Ø 32 (z/bez kabli Ø 21) do Ø 100 (poj. l-eir do Ø 32, z/bez kabli Ø 21) Szerokość Owinięcie PYRO-SAFE DG-CR 1.5 szerokości 125 mm Owinięcie materiałem PYRO-SAFE DG-CR 1.5 iczba owinięć iczba warstw [n] [n] Zakładka Wewnątrz Przed Klasa odporności ogniowej Ściana EI 60 / E 90 U/U Wymiary w mm Strop EI 90 U/U Instrukcja montażu Rew.: Strona 21

22 6.1.2 Wiązki mikrorur PE do światłowodów i mikrokabli speed pipe Mikrorury PE speed pipe muszą przechodzić prostopadle do elementu budowlanego z konfiguracją zakończeń rur U/U. Mikrorury PE speed pipe należy przy przejściach przez ścianę obustronnie zabezpieczyć przez owinięcie materiałem PYRO-SAFE DG-CR 1.5 (szerokość 125 mm, grubość 1,5 mm), przy przejściach przez strop tylko od dołu przejścia instalacyjnego. Materiał pęczniejący PYRO-SAFE DG-CR 1.5 osłonięty jest cienką folią ochronną, którą należy usunąć przed wykonaniem prac zabezpieczających. Stronę z materiałem pęczniejącym należy zainstalowań do wewnątrz, a następnie zabezpieczyć bandaż stalowym drutem lub stalowymi opaskami. Wykonanie uszczelnienia w ścianie lub stropie przez owinięcie materiałem PYRO-SAFE DG-CR 1.5 Ściana Strop Ułożenie speed pipes 125 Grubość elementu budowlanego i przejścia instalacyjnego p. str. 18 Gr. ścianki s Ø 7,0 mm x 24 sztuk 1,5 Ø 10,0 mm x 7 sztuk 2,0 Ø 12,00 mm x 5 sztuk 2,0 Ø 7,0 mm x 24 sztuk 1,5 Ø 10,0 mm x 7 sztuk 2,0 Ø 12,00 mm x 5 sztuk 2,0 Owinięcie PYRO-SAFE DG-CR 1.5 szerokość 125 mm Szerokość 125 Owinięcie materiałem PYRO-SAFE DG-CR 1.5 iczna owinięć [n] Owinięcie PYRO-SAFE DG-CR 1.5 szerokość 125 mm iczba warstw [n] Zakładka Wewnątrz Przed Wymiary w mm Klasa odporności ogniowej EI 60 / E 90 U/U EI 60 U/U Instrukcja montażu Rew.: Strona 22

23 6.2. Rury palne z PCW-U, PCW-C i PP-H Rury palne muszą przechodzić prostopadle do elementu budowlanego. Rury palne należy zabezpieczyć przez owinięcie materiałem pęczniejącym PYRO-SAFE DG-CR BS (szerokość owinięcia = 100 mm). Dopuszczalne jest uszczelnienie rur z powietrzem pod ciśnieniem, pneumatycznego transportu itp. Pod warunkiem ich wyłączenia w przypadku pożaru. Wykonanie uszczelnienia w ścianie lub stropie przez owinięcie materiałem PYRO-SAFE DG-CR BS Grubość elementu budowlanego i przejścia instalacyjnego p. str. 18 Rury palne z PCW-U, PCW-C zgodnie z EN ISO 15493, EN ISO 1452 i DIN 8061/8062 Ściana / strop Zabezpieczenie drutem Ø 1,0 mm Wymiary Szerokość Owinięcie materiałem pęczniejącym PYRO-SAFE DG-CR BS iczba owinięć [n] iczba warstw [n] 1 Ø 50 Ø Ø 90 3 Ø Rury palne z PE-100 Ściana / strop Wymiary 20 Szerokość Owinięcie PYRO-SAFE DG-CR BS szerokość 100 mm Zakładka Wewnątrz 0 60 Zabezpieczenie drutem Ø 1,0 mm Owinięcie materiałem pęczniejącym PYRO-SAFE DG-CR BS iczba owinięć iczba warstw [n] 1 Ø 50 Ø Ø 90 3 Ø Rury palne z PP-H Ściana / strop Wymiary Szerokość Zakładka Wewnątrz 0 60 Owinięcie materiałem pęczniejącym PYRO-SAFE DG-CR BS iczba owinięć iczba warstw [n] 1 Ø 50 Ø Ø 90 3 Ø Zakładka Wewnątrz 0 60 Wymiary w mm Klasa odporności ogniowej Instrukcja montażu Rew.: Strona 23 Przed 40 (20 z każdej strony) Przed 40 (20 z każdej strony) Przed 40 (20 z każdej strony) 20 Ściana EI 90 U/U EI 60 / E 90 U/U Strop EI 90 U/U EI 45 / E 90 U/U Klasa odporności ogniowej Ściana EI 90 U/U EI 60 / E 90 U/U Strop EI 90 U/U EI 60 / E 90 U/U Klasa odporności ogniowej Ściana EI 90 U/U EI 60 / E 90 U/U Strop EI 90 U/U

24 6.3 Rury warstwowe HENCO Pipes i Uponor MC Rura biała S Wykonanie uszczelnienia w ścianie lub stropie Zabezpieczenie drutem Izolacja pianką PE Grubość elementu budowlanego i przejścia instalacyjnego p. str. 18 Śr. zewn-ø Szerokość Izolacja ochronna Armaflex Protect Wymiary w mm Owinięcie materiałem pęczniejącym PYRO-SAFE DG-CR BS Izolacja ochronna Klasa odporności ogniowej iczna warstw [n] Warstwy [n] Zakładka Wewnątrz Przed Długość Grubość D Ściana Rury warstwowe HENCO STANDARD Alu amella Mat 12 mm mm EI 30 U/C 63 mm 30 Rury warstwowe HENCO STANDARD Armaflex Protect 12 mm EI 30 U/C mm EI 90 U/C 63 mm 26 EI 30 U/C Rury warstwowe HENCO STANDARD w izolacji z pianki PE Alu amella Mat 14 mm 26 mm 32 mm D Rury warstwowe Uponor MC Rura biała S Izolacja matami Alu amella Mat Izolacja ochronna matami Alu amella Mat Owinięcie PYRO-SAFE DG-CR BS jednostronne z 25 mm zakładką (60 mm wewnątrz uszczelnienia, 40 (każda str. 20) mm przed uszczelnieniem) 40 (20 z każdej strony) Strop EI 90 U/C EI 90 U/C EI 30 U/C EI 90 U/C Alu amella Mat EI 60 / E U/C Armaflex Protect EI 60 U/C Instrukcja montażu Rew.: Strona 24

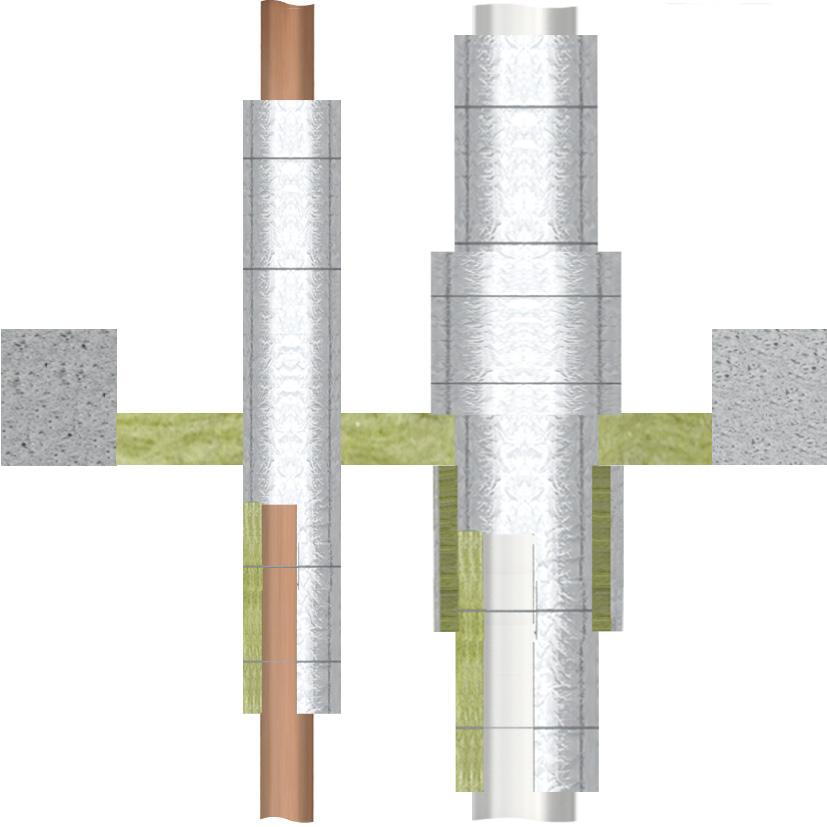

25 6.4 Rury niepalne z lokalną izolacją z mat z wełny mineralnej Alu amella Mat Na rurach niepalnych należy wykonać lokalną izolację z mat z wełna mineralnej np. Alu amella Mat o długości i grubości w zależności od średnicy oraz grubości ścianki rury. Jeżeli jest wymagane należy wykonać dodatkową izolację ochronną. Izolację rur należy zabezpieczyć stalowymi opaskami lub stalowym ocynkowanym drutem. Przy przejściach przez strop należy wykonać odpowiednie zabezpieczenie izolacji przed jej obsunięciem. Rury mogą przechodzić przez przejście instalacyjne pod kątem Wykonanie uszczelnienia w ścianie lub stropie Dodatkowa izolacja dla rur ze stali, stali szlachetnej i żeliwa > 170,0-219,1 mm okalna izolacja z mat z wełny mineralnej 1 D Opaski lub stalowy ocynkowany drut, owinięcie co 100 mm wzgl. 200 mm. 45 D D 45 1 Grubość elementu budowlanego i przejścia instalacyjnego p. str. 18 Wymiary w mm Instrukcja montażu Rew.: Strona 25

26 6.4 Rury niepalne z lokalną izolacją z mat z wełny mineralnej Alu amella Mat Wykonanie lokalnej izolacji rur niepalnych matami z wełny mineralnej Alu amella Mat Ściana / strop Materiał rury Śr. rury-ø Gr. ścianki Długość izolacji Grubość izolacji D Miedź, stal, stal szlachetna, żeliwo Stal, stal szlachetna, żeliwo Ø 15,0 0, Ø 22,0 1, Ø 54,0 1, Ø 88,9 2, Klasa odporności ogniowej Ściana Strop EI 60 / E 90 C/U Ø 88,9 2, EI 90 C/U Ø 114,3 3, EI 60 / E 90 C/U Ø 170,0 3,0 800* 60 EI 60 C/U Ø 219,1 5,0 800* 60 EI 60 / E 90 C/U * Dodatkowa izolacja ochronna z mat wełny mineralnej (1 500 mm x D1 30 mm) EI 60 C/U Instrukcja montażu Rew.: Strona 26

27 6.5 Rury niepalne z izolacją FEF NH Armaflex strop Rury niepalne z izolacją FEF NH/Armaflex należy owinąć materiałem pęczniejącym PYRO-SAFE DG-CR 1.5 (szerokość 125 mm, grubość 1,5 mm). Materiał pęczniejący PYRO-SAFE DG-CR 1.5 osłonięty jest cienką folią ochronną, którą należy usunąć przed wykonaniem prac zabezpieczających. Stronę z materiałem pęczniejącym należy zainstalowań do wewnątrz, a następnie zabezpieczyć bandaż stalowym drutem lub stalowymi opaskami. W zależności od średnicy i grubości ścianki rury należy wykonać dodatkową izolację ochronną matami z wełny mineralnej. Izolację zabezpieczyć metalowymi opaskami lub metalowym ocynkowanym drutem. Przy przejściach przez strop należy wykonać odpowiednie zabezpieczenie izolacji przed jej obsunięciem. Wykonanie uszczelnienia rur izolowanych NH/Armaflex w ścianie lub stropie D D Grubość elementu budowlanego i przejścia instalacyjnego p. str. 18 Zabezpieczenie drutem stalowym Ø 1,0 mm D 1 D 1 Wymiary w mm Instrukcja montażu Rew.: Strona 27

28 6.5 Rury niepalne z izolacją FEF NH/Armaflex ściana Wykonanie zabezpieczenia rur miedzianych, stalowych, ze stali nierdzewnej i żeliwa z izolacją NH/Armaflex w ścianie Rodzaj izolacji Grubość D Szerokość Owinięcie materiałem PYRO-SAFE DG-CR 1.5 iczba owinięć [n] iczba warstw [n] Zakładka Wewnątrz Przed Izolacja ochronna ( 1 x D 1 ) Klasa odporności ogniowej Średnica zewnętrzna rury-ø 15,0 mm EI 60 / E 90 C/U NH/Armaflex EI 90 C/U Średnica zewnętrzna rury-ø 28,0 mm Alu amella Mat EI 60 / E 90 C/U 250 mm x 20 mm NH/Armaflex EI 90 C/U 25 Średnica zewnętrzna rury-ø 42,0 mm EI 60 / E 90 C/U NH/Armaflex EI 90 C/U Średnica zewnętrzna rury-ø 54,0 mm Alu amella Mat NH/Armaflex EI 90 C/U 500 mm x 30 mm Średnica zewnętrzna rury-ø 88,9 mm Alu amella Mat NH/Armaflex EI 90 C/U 500 mm x 30 mm Średnica zewnętrzna rury-ø 108,0 mm NH/Armaflex Wykonanie zabezpieczenia rur stalowych, ze stali nierdzewnej i żeliwa z izolacją NH/Armaflex w ścianie Rodzaj izolacji Długość izolacji D Szerokość Średnica zewnętrzna rury-ø 170,0 mm Owinięcie materiałem PYRO-SAFE DG-CR 1.5 iczba owinięć [n] iczba warstw [n] Zakładka Wewnątrz NH/Armaflex Izolacja z NH/Armaflex Przypadek S ściana: 500 / 500 śr. zewn.-ø 28,0 mm 750 / 750 śr. zewn.-ø 42,0 mm 1000 / 1000 śr. zewn.-ø > 42,0 mm Długość izolacji w mm każda strona Przed Alu amella Mat 750 mm x 40 mm Izolacja ochronna ( 1 x D 1 ) Alu amella Mat 750 mm x 40 mm EI 90 C/U Klasa odporności ogniowej EI 60 / E 90 C/U Instrukcja montażu Rew.: Strona 28

29 6.5 Rury niepalne z izolacją FEF NH/Armaflex strop Wykonanie zabezpieczenia rur miedzianych, stalowych, ze stali nierdzewnej i żeliwa z izolacją NH/Armaflex w stropie Rodzaj izolacji Grubość izolacji D Szerokość Owinięcie materiałem PYRO-SAFE DG-CR 1.5 iczba owinięć [n] iczba warstw [n] Zakładka Wewnątrz Przed Izolacja ochronna ( 1 x D 1 ) Klasa odporności ogniowej Średnica zewnętrzna rury -Ø 15,0 mm EI 90 C/U NH/Armaflex (na górze) EI 60 / E 90 C/U Średnica zewnętrzna rury -Ø 28,0 mm EI 90 C/U NH/Armaflex (na górze) - EI 60 / E 90 C/U Średnica zewnętrzna rury -Ø 42,0 mm EI 90 C/U NH/Armaflex (na górze) EI 60 / E 90 C/U Średnica zewnętrzna rury -Ø 54,0 mm NH/Armaflex (na górze) - EI 90 C/U Średnica zewnętrzna rury -Ø 88,9 mm Alu amella Mat mm x 40 mm NH/Armaflex (na górze) EI 90 C/U amellenmatte mm x 30 mm Średnica zewnętrzna rury -Ø 108,0 mm 57 Alu amella Mat EI 90 C/U NH/Armaflex (na górze) mm x 40 mm EI 60 C/U Wykonanie zabezpieczenia rur stalowych, ze stali nierdzewnej i żeliwa z izolacją NH/Armaflex w stropie Rodzaj izolacji Długość izolacji D Szerokość Średnica zewnętrzna rury -Ø 170,0 mm NH/Armaflex Izolacja z NH/Armaflex Przypadek S strop: 350 / 1000 śr. zewn.-ø 88,9 mm 1000 / 1000 śr. zewn.-ø > 88,9 mm Owinięcie materiałem PYRO-SAFE DG-CR 1.5 iczba owinięć [n] iczba warstw [n] Zakładka Wewnątrz Przed Izolacja ochronna ( 1 x D 1 ) Klasa odporności ogniowej 25 Alu amella Mat EI 60 / E 90 C/U (na górze) mm x 40 mm EI 90 C/U Długość izolacji w mm z góry i dołu przejścia instalacyjnego. Instrukcja montażu Rew.: Strona 29

30 6.6 Rury niepalne z lokalną izolacją FEF Armaflex Protect Wykonanie uszczelnienia rur z lokalną izolacją wykonaną z Armaflex Protect D Ściana / strop D Grubość elementu budowlanego i przejścia instalacyjnego p. str. 18 Materiał rury Miedź, stal, stal szlachetna, żeliwo Stal, stal szlachetna, żeliwo Rodzaj izolacji Grubość izolacji D Średnica zewnętrzna rury -Ø 15,0 mm 19 Armaflex Protect Średnica zewnętrzna rury -Ø 22,0 mm 20 Armaflex Protect Średnica zewnętrzna rury -Ø 54,0 mm Armaflex Protect Średnica zewnętrzna rury -Ø 88,9 mm Armaflex Protect Średnica zewnętrzna rury -Ø 170,0 mm Armaflex Protect Klasa odporności ogniowej EI 60 / E 90 C/U EI 90 C/U (Ściana) EI 60 / E 90 C/U (Strop) Wymiary w mm Izalacja z NH/Armaflex Przypadek S dla ściany i stropu : 500 / 500 śr. zewn. -Ø 88,9 mm 1000 / 1000 śr. zewn. -Ø > 88,9 mm Długość izolacji w mm z obu stron, dla stropu z góry i dołu. Instrukcja montażu Rew.: Strona 30

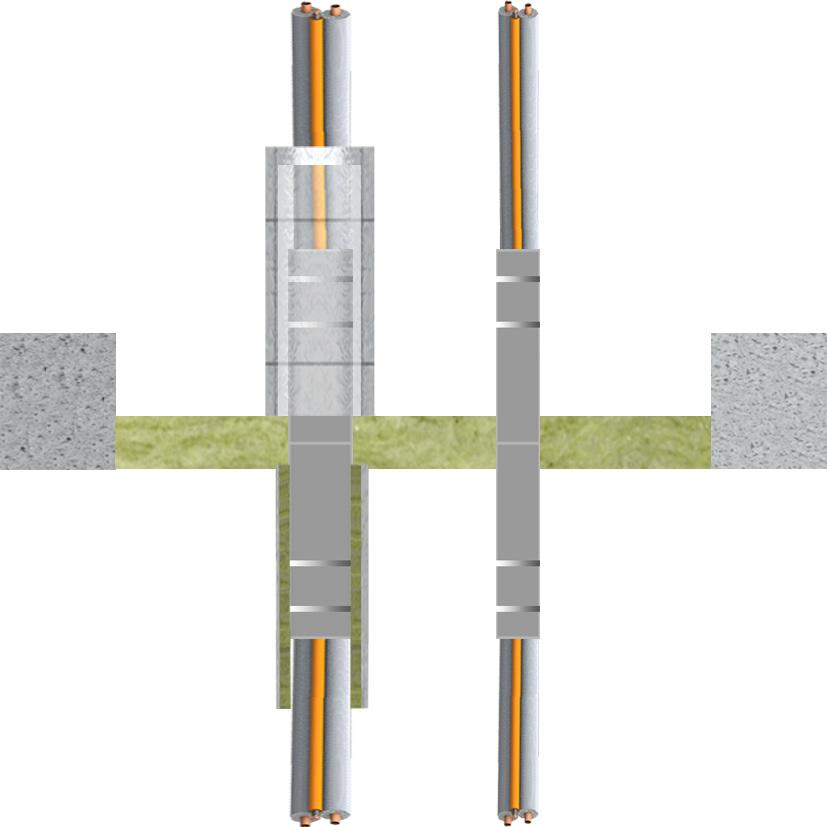

31 6.7 Pozostałe instalacja klimatyzacji Klimasplit Instalacja klimatyzacji Klimasplit Tubolit Duo Split (rury miedziane w izolacji z pianki PE-, rury z PE oraz do 4 kabli) muszą przechodzić pionowo przez przejście instalacyjne. Instalację klimatyzacji Klimasplit należy zabezpieczyć przez owinięcie materiałem pęczniejącym PYRO-SAFE DG-CR 1.5 (szerokość 125 mm, grubość 1,5 mm). Materiał pęczniejący PYRO-SAFE DG-CR 1.5 osłonięty jest cienką folią ochronną, którą należy usunąć przed wykonaniem prac zabezpieczających. Stronę z materiałem pęczniejącym należy zainstalowań do wewnątrz, a następnie zabezpieczyć bandaż stalowym drutem lub stalowymi opaskami. W niektórych przypadkach należy wykonać dodatkową izolację ochronną matami z wełny mineralnej, zabezpieczając je metalowymi opaskami lub metalowym ocynkowanym drutem. Wykonanie zabezpieczenia w ścianie i stropie Grubość elementu budowlanego i przejścia instalacyjnego p. str. 18 Ściana / strop Owinięcie materiałem PYRO-SAFE DG-CR 1.5 szerokość 125 mm Materiał rury Miedź Zabezpieczenie stalowym drutem Instalacja klimatyzacji Klimasplit Owinięcie materiałem PYRO-SAFE DG-CR 1.5 Śr. + liczba kabli zewn.-ø [n] 6/10 22/22* 2 (Ø 14 mm) 4 (Ø 21 mm) Izolacja [Typ] Gr. izolacji D PEF** 9,0 Rura PE Ø 25 gr. ścianki 1,8-3,5 25 gr. ścianki 1,8 Szerokość *Dodatkowa izolacja ochronna z mat wełny mineralnej ( mm x D 1 30 mm) **PEF = pianka polietylenowa 125 iczba owinięć [n] 30 iczba Zakładka warstw [n] 95 Wewnątrz Owinięcie materiałem PYRO-SAFE DG-CR 1.5 szerokość 125 mm Zabezpieczenie stalowym drutem Przed Ściana Wymiary w mm Klasa odporności ogniowej EI 60 / E 90 Strop EI 45 / E EI 30 EI 90 Instrukcja montażu Rew.: Strona 31

32 6.8 Pozostałe podwójne rury solarne NanoSUN² Podwójne rury solarne muszą przechodzić pionowo przez przejście instalacyjne z konfiguracją zakończenia rur U/U. Podwójne rury solarne należy zabezpieczyć po obu stronach przejścia instalacyjnego przez owinięcie materiałem pęczniejącym PYRO-SAFE DG-CR 1.5 (szerokość 125 mm, grubość 1,5 mm). Materiał pęczniejący PYRO-SAFE DG-CR 1.5 osłonięty jest cienką folią ochronną, którą należy usunąć przed wykonaniem prac zabezpieczających. Stronę z materiałem pęczniejącym należy zainstalowań do wewnątrz, a następnie zabezpieczyć bandaż stalowym drutem lub stalowymi opaskami. Wykonanie zabezpieczenia w ścianie i stropie Grubość elementu budowlanego i przejścia instalacyjnego p. str. 18 Ściana / strop Zabezpieczenie drutem stalowym Średnica zew. rury -Ø Szerokość Owinięcie materiałem PYRO-SAFE DG-CR 1.5 szerokość 125 mm Owinięcie materiałem PYRO-SAFE DG-CR 1.5 iczba owinięć [n] iczba Wewnątrz Zakładka warstw [n] Przed Wymiary w mm Klasa odporności ogniowej Ściana DN EI 90 U/U EI 60 U/U DN EI 30 / E 90 U/U Strop EI 60 U/U Instrukcja montażu Rew.: Strona 32

33 7. Przedstawienie montażu 1. Otwór przejścia z instalacjami 2. Oczyścić wewnętrzne krawędzie otworu przejścia (krawędzie wzmocnione płytami) 3. Okleić taśmą zewnętrzne krawędzie otworu przejścia instalacyjnego w odległości 20 mm od krawędzi. Kable na szerokości instalacji płyty z wełny mineralnej pomalować farbą PYRO-SAFE FAMMOTECT-A (szczegóły p. str. 20) 4. Rury palne owinąć materiałem PYRO-SAFE DG-CR BS, rury PE speed pipe, rury warstwowe, rury niepalne z izolacją FEF i rury instalacji klimatyzacji Klimasplit owinąć materiałem PYRO-SAFE DG-CR 1,5 (szczegóły p. str. 22 / 31). Instrukcja montażu Rew.: Strona 33

34 7. Przedstawienie montażu 5. Przyciąć odpowiednie kawałki płyty z wełny mineralnej (wyciąć w nich miejsca dla kabli, rur i pozostałych instalacji). 7. Wszelkie nieszczelności uszczelnić luźną wełną mineralną oraz zaszpachlować masą PYRO-SAFE FAMMOTECT-A. (szczegóły p. str. 18) 6. Pomalować wszystkie kanty płyty z wełny mineralnej farbą PYRO-SAFE FAMMOTECT-A i zamontować je szczelnie w otworze przejścia instalacyjnego. 8. Pomalować kable na wymaganą długość farbą PYRO-SAFE FAMMOTECT-A ( 100 / 150 mm, gr. warstwy suchej 0,75 / 1,0 mm). (szczegóły p. str. 20) Instrukcja montażu Rew.: Strona 34

35 7. Przedstawienie montażu 8a. Alternatywnie do pkt. 8. Owinąć kable, wiązki kablowe oraz trasy kablowe materiałem PYRO SAFE DG -CR 1.5 (szczegóły p. str. 20) 10. Pomalować powierzchnie zewnętrzne płyty farbą PYRO-SAFE FAMMOTECT-A (grubość warstwy suchej 0,75 mm) 9. Rury instalacyjne do prowadzenia przewodów EIR, rury solarne zabezpieczyć przez owinięcie materiałem PYRO-SAFE DG-CR 1.5 a rury niepalne, rury warstwowe oraz instalacje klimatyzacji zabezpieczyć dodatkową izolacją ochronną (szczegóły p. str ) 11. Wypełnić czytelnie tabliczkę do oznakowania i zamocować ją obok przejścia instalacyjnego. Instrukcja montażu Rew.: Strona 35

36 Deklaracja Właściwości Użytkowych Nr PYRO-SAFE-FAMMOTECT-A PYRO-SAFE FAMMOTECT-A Data: Rew. 03 Strona 1 z 1 Klasa odporności ogniowej Niepowtarzalny kod identyfikacyjna typu wyrobu PYRO-SAFE FAMMOTECT-A Zastosowanie Powłoka o działaniu endotermicznym do zabezpieczeń przejść instalacyjnych Producent svt Brandschutz Vertriebsgesellschaft mbh International Gluesinger Strasse 86 D Seevetal System oceny i weryfikacji stałości właściwości użytkowych wyrobu Systemem 1 Europejski dokument odniesienia ETAG 026-2: Europejska Ocena Techniczna ETA-14/0418 z dnia Instytut wystawiająca ETA Deutsches Institut für Bautechnik (DIBt), Berlin Notyfikowana jednostka Materialprüfanstalt für das Bauwesen Braunschweig, Kennnummer 0761 Deklarowane parametry Właściwości Parametry Zharmonizowany dokument odniesienia Klasa reakcji na ogień Klasa E EN Klasa EI 30 przejście instalacyjne (z wełny mineralnej, szczegóły p. załączniki 1 i do ETA-14/0418) Wydzielanie substancji niebezpiecznych Kategoria użyteczności Klasa EI 60 przejście instalacyjne (z wełny mineralnej, szczegóły p. załączniki 1 i 2-6 do ETA-14/0418) Klasa EI 60 przejście instalacyjne (z wełny mineralnej, szczegóły p. załączniki do ETA-14/0418) Klasa EI 90 przejście instalacyjne (z wełny mineralnej, szczegóły p. załączniki do ETA-14/0418) Klasa EI 90 przejście instalacyjne (z wełny mineralnej, szczegóły p. załączniki 1 i 33 do ETA-14/0418) Klasa EI 120 przejście instalacyjne (z wełny mineralnej, szczegóły p. załączniki 1 i 7-11 do ETA-14/0418) Klasa EI 240 przejście instalacyjne (z wełny mineralnej, szczegóły p. załączniki 1 i do ETA-14/0418) EN nie wydziela ETAG Typ X EOTA TR 024 Parametry produktu odpowiadają parametrom podanym w niniejszej Deklaracji Właściwości Użytkowych. Za wystawienie Deklaracji Właściwości Użytkowych zgodnie z rozporządzeniem (EU) nr 305/2011 odpowiedzialny jest tylko w/w producent. Deklaracja Właściwości Użytkowych dostępna jest na stronie internetowej W imieniu producenta Deklaracja Właściwości Użytkowych została podpisana przez: i.v. Christian Meyer-Korte eiter Produktmanagement/ Private abel i.v. Andree Schober Zentrale Technik/ eitung Chemie
