Wpusty piwniczne z zaworem zwrotnym Zalety produktów i systemu

Transkrypt

1 Zalety produktów i systemu Wpust piwniczny Der Universale Idealny do nowych budynków idealne do betonu Możliwość zabudowy w betonie wodoszczelnym wodoszczelnego Trzy dopływy umieszczone fabrycznie Na urządzeniu umieszczono fabrycznie trzy stałe dopływy ( x DN 50 i x DN 70 ). Nieużywane dopływy zamknięte są specjalnymi zatyczkami. Teleskopowa nasadka do płynnej, głębszej zabudowy w płycie podłogi: obrotowa nachylana regulowana na wysokość Konserwacja bez narzędzi Szybkie i łatwe czyszczenie dzięki prostej funkcji demontażu.. Wpust piwniczny Drehfix Idealny do remontowanych budynków Najmniejsza wysokość konstrukcji, przykrycie tylko 0 mm Możliwość dopasowania na miejscu Płynne dopasowanie wysokości z zastosowaniem przedłużki nr art Dzięki nawierceniu otworu z boku za pomocą wyrzynarki KESSEL, można przykręcić dopływy boczne DN 50 i DN 70. Niewidoczne wnętrze wpustu Zanieczyszczenia w osadniku nie są widoczne. Wskaźnik zamknięcia awaryjnego, ruszt przysłaniający wnętrze. Konserwacja bez narzędzi Szybkie i proste czyszczenie dzięki prostej funkcji demontażu

2 Zalety produktów i systemu Nasadki Ramę kratki należy wypoziomować w taki sposób, aby zachowany był układ płytek. Nasadkę można dopasować do poziomu podłogi przez nachylanie w dowolnych kierunkach. Wszystkie nasadki z tworzywa sztucznego mogą być skrócone przez odpiłowanie. W ten sposób można zmniejszyć całą konstrukcję. Nasadki i korpusy można łączyć w zakresie tego samego systemu niezależnie od tworzywa. Korpus z tworzywa sztucznego System 00 (np. korpus wpustu podwórzowego / deszczowego nr art ) może być wyposażony w nasadkę ze stali nierdzewnej System 00 (np. nr art ). Rys. przedstawia nr art. 9 Ruszty dla wyższych klas obciążeń Obok pokryw z kratkami klasy K (obciążenie do 00 kg) wszystkie korpusy wpustów Der Universale mogą zostać wyposażone w nasadki dla większych klas obciążeń. W tym celu usuwa się oryginalne nasadki wraz z kratką z korpusu podstawowego. Możliwe są następujące warianty: Kratka pokrywy klasy L (obciążenie do,5 t) Miejsca zastosowania: Powierzchnie, po których poruszają się lekkie pojazdy, z wyjątkiem wózków widłowych w pomieszczeniach przemysłowych. Używane elementy: Nasadka nr art Rama nośna nr art Ruszt szczelinowy nr art. 7 7 z tworzywa sztucznego Kratka pokrywy klasy B (obciążenie do,5 t) Miejsca zastosowania: Chodniki, powierzchnie, po których poruszają się samochody osobowe, parkingi dla samochodów osobowych Używane elementy: Nasadka nr art z tworzywa Ecoguss z rusztem szczelinowym z Ecoguss Ruszt pokrywy klasy M (obciążenie do,5 t) Miejsca zastosowania: Powierzchnie, po których poruszają się pojazdy w warsztatach, fabrykach i pomieszczeniach przemysłowych Używane elementy: Nasadka z rusztem kratowym nr art (przeciwpoślizgowy) ze stali nierdzewnej, 08

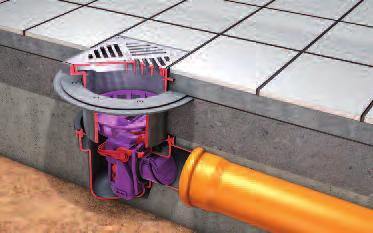

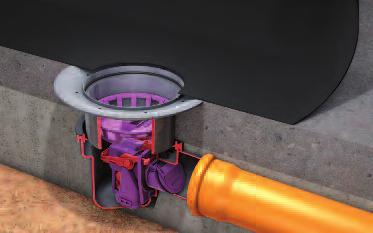

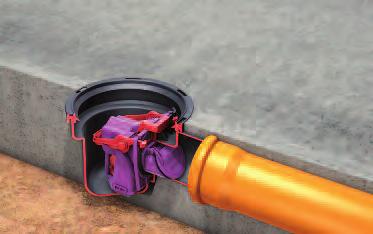

3 Instalacja i zabudowa Nasadka do uszczelnień płynną masą uszczelniającą. Rysunek przedstawia nr art szczelina elastyczna uszczelnienie alternatywne mata tkana spadek spadek jastrych Zamiast typowej nasadki wpustu piwnicznego Der Universale stosuje się specjalną nasadkę Variofix do uszczelnień płynnymi masami izolacyjnymi. Nasadka ta posiada własną kratkę. Nasadka do uszczelniania płynnymi masami izolacyjnymi może być też stosowana do nakładania uszczelnień z żywicy epoksydowej. Der Universale Nasadka Variofix do uszczelniania płynnymi masami Zawór zwrotny dwuklapowy Nakładanie płynnej masy izolacyjnej następuje bezpośrednio na jastrych. Następnie nanosi się klej do płytek i układa płytki. Opcjonalnie można przyłączyć do króćców dopływowych inne przybory odwadniające. w betonie wodoszczelnym 4 4 Korpus podłączyć do przewodu odpływowego i ewentualnie pod- łączyć dopływy, w razie potrzeby korpus włożyć w przygotowane wybranie. Nałożyć łącznik do uszczelniania masami płynnymi. Jeśli znana jest wysokość zabudowy, może być już nałożony przy. Wykonanie uszczelnienia płynną masą izolacyjną według zaleceń producenta. Założyć kratkę po wykonaniu uszczelnienia. 4 Wyrównanie kratki w odniesieniu do kierunku płytek i w razie potrzeby lekkie dopasowanie do poziomu. ① ② ③ ④ Wpust piwniczny Der Universale nr art. 7 6 Łącznik nr art Elastomerowa taśma uszczelniająca nr art Przedłużka nr art Nałożyć korpus i podłączyć do głównego przewodu kanalizacyjnego - Nałożyć łącznik na korpus - Elastomerową taśmę uszczelniającą włożyć w łącznik i przykręcić za pomocą przeciwkołnierza - Przedłużkę włożyć w łącznik - Pokrywę ochronną na czas fazy budowlanej włożyć w przedłużkę - Zabetonować płytę podłogową Zanim zostanie położony jastrych, nasadka powinna zostać zamontowana i ustawiona na żądaną wysokość. Wskazówka W tym przypadku zabudowy wpust może zostać zabudowany do maks. m słupa wody (wys. wody gruntowej ponad taśmą uszczelniającą). Do zastosowania wszędzie tam, gdzie na podłogę dostaje się woda i należy zapobiec przesiąkaniu przez jej warstwy (tutaj: jastrych). Wpust piwniczny KESSEL

4 Instalacja i zabudowa Wskazówki montażowe dotyczące wpustu piwnicznego KESSEL Drehfix Wszystkie wpusty piwniczne przeznaczone są do zabudowy w pomieszczeniach nieprzemarzających. Przy zabudowie na zewnątrz, w czasie temperatur powodujących tworzenie się lodu, w korpusach lub we wkładach mogą powstać rysy naprężeniowe. Można tego uniknąć wyłącznie przez ogrzewanie wpustu, co jednak wymaga sporo nakładów i kosztów. Jeśli nie jest jednak możliwe zrezygnowanie z zabudowy na zewnątrz, wówczas przed rozpoczęciem występowania niskich temperatur należy usunąć wkład (syfon/zawór zwrotny). Powstające wówczas nieprzyjemne zapachy będą z reguły niewielkie. piwniczne nr art. 9, 9 i 0 mogą zostać bez problemu dozbrojone w zawory zwrotne. Wkład zaworu zwrotnego przejmuje także funkcję syfonu. W przypadku późniejszej zabudowy zwrócić uwagę na wymiary wybrania! Funkcja Easy-Entry pomocna przy konserwacji Po odsunięciu pałąka kratka podnosi się automatycznie. ny syfon można łatwo i bez użycia narzędzi wymienić na wkład zaworu zwrotnego. Głębsza zabudowa Wszystkie wpusty piwniczne mogą być zabudowane głębiej z zastosowaniem elementów przedłużających. Zasadniczo istnieje możliwość nałożenia na każdy korpus danego systemu kilku elementów przedłużających. Należy jednak zwrócić uwagę na to, aby przy głębszej zabudowie nie utrudniało to demontażu lub czyszczenia wkładów. piwniczne z możliwością nawiercenia bocznych dopływów DN 50, DN 70 Za pomocą wyrzynarki nr art w korpusach mogą zostać wywiercone dodatkowe dopływy. Następnie wystarczy przykręcić do korpusu odpowiednie króćce dopływowe. Następnie można przyłączyć rurę dopływową (koniec bosy).

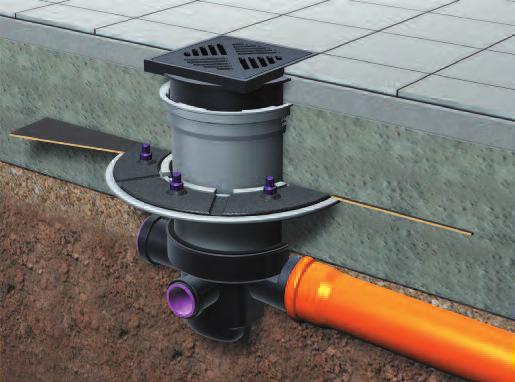

5 Wpust piwniczny Przykład zabudowy według klasy użytkowej A lub B Projektant po uzgodnieniu z inwestorem musi wybrać klasę użytkową A lub B. Klasa użytkowa A Standard do budownictwa mieszkaniowego, pomieszczeń magazynowych o wyższej jakości Przesiąkanie wody w formie płynnej nie jest dopuszczalne Brak miejsc zawilgoconych na powierzchni Możliwość powstawania wody z roztapianego lodu Dodatkowe zmiany (działania związane z klimatem pomieszczenia i fizyką budowlaną): Wentylacja, ogrzewanie Odprowadzanie wilgoci budowlanej Izolacja cieplna Klasa użytkowa B Pomieszczenia magazynowe o niewielkich wymaganiach, garaże, studzienki i kanały instalacyjne i zasilające Dopuszczalne miejsca zawilgocone ciemniejsze plamy, także kropelki wody Brak przesączania wody Możliwość powstawania wody z roztapianego lodu Szczególne wymagania: dodatkowe uzgodnienia w umowie budowlanej Wpust piwniczny z uszczelnieniem (klasa użytkowa A) Klasa użytkowa A Płytę podłogi należy uszczelnić przed podchodzącą wilgocią. Uszczelnienie podłogi musi być więc przy tym doprowadzone do poziomego uszczelnienia ścian lub z nim sklejone, aby nie dopuścić do przedostawania się wilgoci. Zabetonowanie korpusu w płycie podłogi. Założenie uszczelniającej taśmy elastomerowej. Taśma elastomerowa zostaje skręcona / ściśnięta z przeciwkołnierzem.
