1 Führend in Entwässerung Odwadnianie hybrydowe przy naturalnym spadku Ecolift XL

2 Nowa seria urządzeń Ecolift Najkrótsza droga odwadniania Innowacja w przypadku istnienia naturalnego spadku do kanału. Przepompownia hybrydowa Ecolift łączy w sobie bezpieczeństwo przepompowni ścieków z wydajnością urządzenia wykorzystującego naturalny spadek. W trybie normalnym działa ona bez korzystania z energii elektrycznej i bez przerw w pracy. Pompa załączana jest tylko podczas przepływu zwrotnego. Hybrydowa przepompownia Ecolift jest niezawodna, łatwa do zabudowy i ekonomiczna.

3 NOWA SERIA URZĄDZEŃ Ecolift Najkrótsza droga odwadniania 0 ZALETY PRZEPOMPOWNI Ecolift Oszczędność energii Brak hałasów Niezawodność 0 05 ZASADA DZIAŁANIA Pompowanie przy naturalnym spadku? Dlaczego? 06 Ecolift DO ZASTOSOWAŃ PRZEMYSŁOWYCH Nowa przempompownia hybrydowa Ecolift XL 07 Ecolift Osprzęt Ecolift Możliwości zabudowy Ecolift Urządzenia sterownicze 5

4 Zalety hybrydowej przepompowni Ecolift Oszczędność energii Zwykła przepompownia cały czas pompuje napływające ścieki, w związku z czym nieustannie zużywa energię elektryczną. Przepompownia hybrydowa Ecolift działa inaczej. Aktywnie pracuje ona tylko wtedy, gdy jest to rzeczywiście konieczne. Dzięki temu poprawia się bilans ekonomiczny pracy urządzenia a samo urządzenie może być rzadziej poddawane pracom konserwacyjnym. Ecolift zużywa się więc wolniej i oszczędza prąd. Oszczędności przy stosowaniu urządzenia Ecolift XL Suma ścieków powstających w toalecie dworcowej Działanie tygodniowo 6 dni / tydzień w sumie 80 l / dzień 8, m³ / dzień w sumie 9,9 m³ / tydzień Działanie rocznie 5 tygodnie / rok Wielkość tłoczenia SPF 500 przy wys. podnoszenia m Działanie rocznie Moc pompy,5 kw / h w sumie cena prądu 595,8 m³ / rok 5 m³ / h 7,06 h / rok 0,6 zł / kwh Koszty prądu Koszty konserwacji Zużycie W sumie Przepompownia 55,80 zł / rok 000,00 zł / rok 80,00 zł / rok 995,80 zł / rok Ecolift 7,80 zł / rok 500,00 zł / rok 0,00 zł / rok 97,80 zł / rok Oszczędności rocznie Oszczędności w ciągu 5 lat 068,00 zł 50,00 zł

5 Cicha praca Mimo najbardziej zaawansowanego wykonania pompy, ich napędy zawsze generują hałasy. Jeśli działają one w trybie ciągłym, może stać się to uciążliwe. Dotyczy to zarówno budynków mieszkalnych jak i obiektów takich jak biura, szpitale czy domy seniora. Ecolift pompuje tylko wtedy, gdy jest to konieczne, co wiąże się jedynie ze sporadyczną emisją hałasów. Przepompownie pompują przeciętnie trzy razy dziennie Dni 0 Ecolift Raz w miesiącu system samodiagnozy SDS uruchamia automatycznie przepompownię Ecolift w celu zapewnienia prawidłowego jej działania. Dni 0 Niezawodność działania Przepompownia hybrydowa Ecolift jest niezawodna, ponieważ działa ona także bez prądu wykorzystując naturalny spadek. Stanowi to ogromną zaletę zwłaszcza w budynkach przemysłowych, w których brak odwadniania mógłby spowodować kosztowne przestoje w pracy przedsiębiorstwa. 5

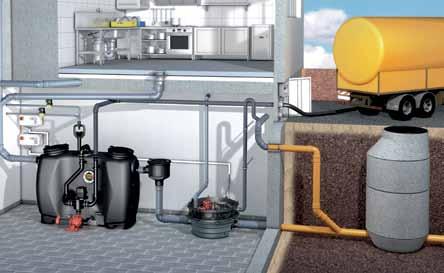

6 ZASADA DZIAŁANIA URZĄDZENIA Ecolift Pompowanie ścieków mimo naturalnego spadku? Dlaczego? W wielu sytuacjach budowlanych zarówno w budynkach przemysłowych jak i mieszkalnych istnieje naturalny spadek do kanału. Chociaż wystarczyłaby tu zabudowa zaworu zwrotnego, ze względu na spełnienie wymogów norm stosowana jest przepompownia ścieków. Urządzenie Ecolift KESSEL jest idealnym i korzystnym kosztowo rozwiązaniem odwadniającym przy naturalnym spadku. W zależności od wymogów budowlanych może ono zostać zabudowane w betonie przy pomocy odpowiednich komponentów systemowych bądź w studzience na zewnątrz budynków. Może również zostać ustawione samodzielnie, przykładowo za separatorem tłuszczu. Pompowanie ścieków tylko wtedy, kiedy jest to konieczne! Rewolucja w zakresie odwadniania połączenie zwykłego zaworu zwrotnego z zaletami przepompowni. Ecolift chroni przed przepływem zwrotnym i wodą w piwnicy w sposób niezawodny i bezpieczny działa tylko wtedy, gdy jest to rzeczywiście potrzebne. Ecolift oszczędza energię i zapewnia komfort przebywania w budynku, ponieważ w trybie normalnym nie słychać hałasu emitowanego przez pompy. Ecolift to idealne rozwiązanie do kompleksowego odwadniania pomieszczeń podpiwniczonych przy istniejącym spadku do kanału zarówno w budynkach nowych jak i starych. Jeśli istnieje naturalny spadek do kanału, tłoczenie ścieków odbywa się tylko podczas przepływu zwrotnego. W trybie normalnym Przy przeciążeniu kanału ODWADNIANIE PRZY NATURALNYM SPADKU Brak pracy pompy Brak zużycia prądu Brak hałasu Odprowadzanie ścieków także w sytuacji braku prądu PRZEPŁYW ZWROTNY Praca pompy Odprowadzanie ścieków odbywa się przez pętlę przeciwzalewową Automatycznie blokowana klapa zwrotna oraz przewód tłoczny wyprowadzony ponad poziom zalewania stanowią gwarancję podwójnej ochrony przed ściekami cofającymi się z kanału. 6 Produkty KESSEL

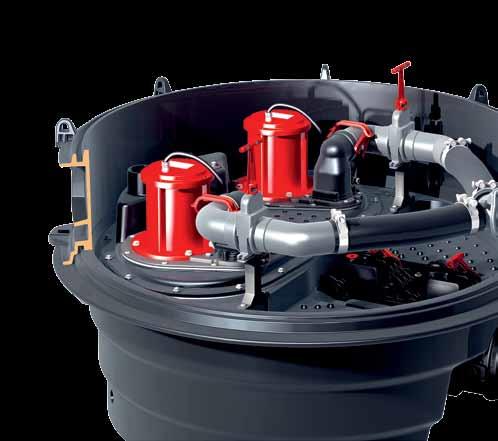

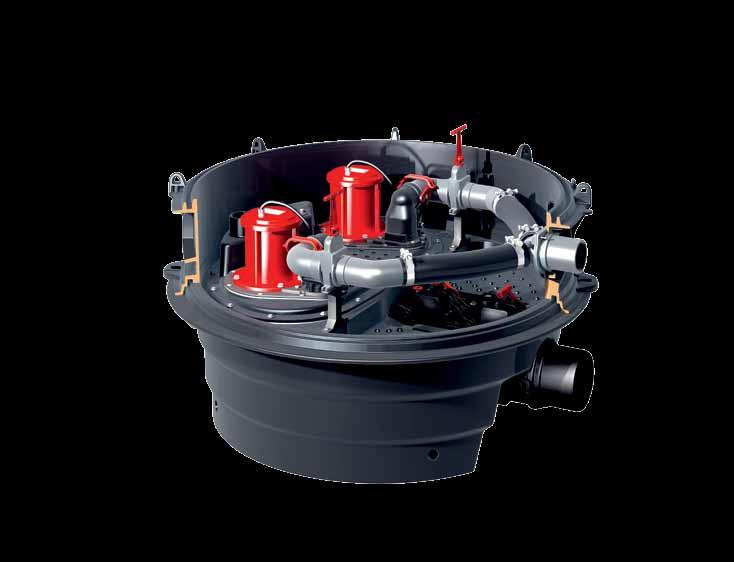

7 Ecolift DO ZASTOSOWAŃ PRZEMYSŁOWYCH Nowa przepompownia hybrydowa Ecolift XL Ecolift XL idealnie sprawdzi się w budynkach przemysłowych, ponieważ tłoczy większe objętości ścieków, funkcjonuje jako urządzenie dwupompowe a także jest dostępny z pompami pracującymi na stałe. Zalety w skrócie Wszystkie podzespoły można łatwo wymienić. Wydajność [Q m/h] Absolutna szczelność dzięki przykręcanym elementom Wydajność [Q l/s] Pompy o różnym poborze mocy SPF : tryb S SPF : tryb S Przyłącze przewodu tłocznego można łatwo i szybko usunąć w celu konserwacji Pneumatyczna rejestracja poziomu i czujnik alarmowy to podwójne bezpieczeństwo systemy zamykania automatycznego gwarantują najwyższy poziom bezpieczeństwa Zintegrowana zasuwa odcinająca z pałąkiem zabezpieczającym przed zamknięciem Tłumienie hałasów generowanych przez wszystkie aktywne podzespoły i przewód tłoczny Produkty KESSEL 7

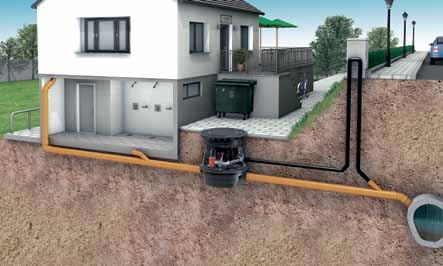

8 Ecolift DO ZASTOSOWAŃ PRZEMYSŁOWYCH Stosowanie przepompowni hybrydowej KESSEL Ecolift XL poza budynkiem to bez wątpienia same zalety. Zwiększa się tym samym komfort przebywania w budynku dzięki temu, że nie są już generowane hałasy podczas ewentualnej pracy pompy. Dodatkowo urządzenie nie zajmuje cennej powierzchni użytkowej. Stabilna konstrukcja sprawia, że studzienki są odporne na wrastanie korzeni i zapewniają trwałą szczelność. Według PN EN Produkty KESSEL

9 Zalety systemu / zabudowa Pokrywa w klasie obciążeń od K do D, także z możliwością wklejenia płytek Otwór włazowy Ø 600 mm lub Ø 800 mm Teleskopowy system nasad do płynnego dopasowania wysokości Z kołnierzem do stosowania w betonie wodoszczelnym BEZPIECZEŃSTWO Materiał odporny na uderzenia i złamania. Absolutna szczelność i odporność na wrastanie korzeni. Pokrywy w różnych klasach obciążeń również pod ruch kołowy. 0 lat gwarancji na tworzywo PE. pionowe powierzchnie nawiercenia do przeprowadzenia rury na kable lub przyłącza odpowietrzania ZABUDOWA Łatwa zabudowa dzięki niewielkiemu ciężarowi części studzienki oraz dzięki możliwości zastosowania różnych nasad w celu dostosowania do poziomu podłoża. Łatwe i bezpieczne łączenie System modułowy z pierścieniami studzienki o wysokościach 50 mm i 500 mm. Absolutna szczelność dzięki zastosowaniu uszczelki wielowargowej. Pomoc do centrowania przy nawiercaniu do DN 50 Moduł studzienki o strukturze plastra miodu odporny na wypór. Zalety w skrócie Odporność na uderzenia i połamanie. Absolutna szczelność i odporność na wrastanie korzeni. Odporność przy zabudowie w wodzie gruntowej do m. Produkty KESSEL 9

10 T Przepompownia hybrydowa ECOLIFT XL Moduł techniczny do najniższej zabudowy Produkt Opis produktu Napięcie Pompa SPF Nr art. NOWOŚĆ Ø DN Ø 800 DN 80 DN Ø Moduł techniczny ze zgrzewanym stożkiem LW 800 Przepompownia z zaworem zwrotnym Ecolift XL Mono / Duo do ścieków zawierających fekalia i bez fekaliów Do zabudowy w płycie betonowej lub w ziemi. Odporność na zabudowę w wodzie gruntowej do 000 mm. Dopływ / odpływ DN 50 Urządzenie Mono z jedną pompą typu SPF z urządzeniem sterowniczym Comfort Plus z automatyczną klapą zwrotną do ścieków szarych, z dwoma automatycznymi klapami zwrotnymi do ścieków czarnych Urządzenie Duo z dwoma pompami typu SPF z urządzeniem sterowniczym Comfort Plus z automatyczną klapą zwrotną do ścieków szarych z dwoma automatycznymi klapami zwrotnymi do ścieków czarnych 0 V 0 V 0 V 0 V 0 V 00-S 500-S 000-S 500-S 00-S 500-S 000-S 500-S 00-S 500-S 000-S 500-S 00-S 500-S 000-S 500-S 00-S 500-S 000-S 500-S Przewód tłoczny umieścić w zgrzewanej rurze z PE, w przypadku pompy SPF 500 dodatkowo zaleca się zastosowanie studzienki rozprężnej. 0 V 00-S 500-S 000-S 500-S Zamówić oddzielnie: nasady LW 800 z tworzywa sztucznego z pokrywami: ze stali nierdzewnej, kwadratowa, kl. A / L 5 Do wklejenia płytki T: min. 65 maks. mm T: min. 8 maks. 5 mm Bez możliwości wklejenia płytki T: min. 50 maks. 99 mm T: min. 67 maks. 56 mm, przeciwpoślizgowa Bez kołnierza wodoszczelnego Z kołnierzem wodoszczelnym Bez kołnierza wodoszczelnego Z kołnierzem wodoszczelnym ze stali nierdzewnej, kwadratowa klasa B T: min. 7 maks. 5 mm klasa D T: min. 7 maks. 5 mm 5 6 Bez kołnierza wodoszczelnego Bez kołnierza wodoszczelnego Ø ze stali nierdzewnej, kwadratowa klasa K T: min. 65 maks. mm Typ pompy: SPF 00-S 50 % SPF 00-S praca ciągła, do wody deszczowej Wydajność: maks. 5 m³/h Wys. podnoszenia: maks. 7 m SPF 500-S 50 % SPF 500-S praca ciągła, do wody deszczowej SPF 000-S 50 % SPF 000-S praca ciągła, do wody deszczowej Wydajność: maks. 6 m³/h Wys. podnoszenia: maks. m SPF 500-S 50 % SPF 500-S praca ciągła, do wody deszczowej H [m] SPF 500 SPF 000 SPF 500 SPF Q [m /h] Wydajność [Q m/h] Wydajność: maks. 5 m³/h Wys. podnoszenia: maks. 6,5 m Wydajność: maks. m³/h Wys. podnoszenia: maks. 7 m Wydajność [Q l/s] 0 Produkty KESSEL

11 Przepompownia hybrydowa ECOLIFT XL Moduł techniczny do swobodnego ustawienia / do montażu w studzience Produkt Opis produktu Napięcie Pompa SPF Nr art. NOWOŚĆ Moduł techniczny ze zgrzewanym pierścieniem studzienki Przepompownia z zaworem zwrotnym Ecolift XL Mono / Duo do ścieków zawierających fekalia i bez fekaliów Do swobodnego ustawienia w pomieszczeniach nieprzemarzających lub w połączeniu z modułem studzienki. Odporność na zabudowę w wodzie gruntowej do 000 mm Dopływ / odpływ DN 50 0 V 0 V 0 V 00-S 500-S 000-S 500-S 00-S 500-S 000-S 500-S 00-S 500-S 000-S 500-S Ø DN Ø DN 80 DN Ø Urządzenie Mono z jedną pompą typu SPF z urządzeniem sterowniczym Comfort Plus z automatyczną klapą zwrotną do ścieków szarych z dwoma automatycznymi klapami zwrotnymi do ścieków czarnych Urządzenie Duo z dwoma pompami typu SPF z urządzeniem sterowniczym Comfort Plus z automatyczną klapą zwrotną do ścieków szarych z dwoma automatycznymi klapami zwrotnymi do ścieków czarnych Przewód tłoczny umieścić w zgrzewanej rurze z PE, w przypadku pompy SPF 500 dodatkowo zaleca się zastosowanie studzienki rozprężnej. 0 V 0 V 0 V 00-S 500-S 000-S 500-S 00-S 500-S 000-S 500-S 00-S 500-S 000-S 500-S SmartSelect ułatwia i przyspiesza projektowanie program do doboru przepompowni pod adresem smartselect.kessel.de Zamówić oddzielnie: moduły studzienek do zabudowy w ziemi (patrz strona ) do zabudowy w płycie betonowej (patrz strona ) Właz LW 600 Właz LW 800 Typ pompy: SPF 00-S 50 % SPF 00-S praca ciągła, do wody deszczowej Wydajność: maks. 5 m³/h Wys. podnoszenia: maks. 7 m SPF 500-S 50 % SPF 500-S praca ciągła, do wody deszczowej Wydajność: maks. 5 m³/h Wys. podnoszenia: maks. 6,5 m SPF 000-S 50 % SPF 000-S praca ciągła, do wody deszczowej Wydajność: maks. 6 m³/h Wys. podnoszenia: maks. m SPF 500-S 50 % SPF 500-S praca ciągła, do wody deszczowej Wydajność: maks. m³/h Wys. podnoszenia: maks. 7 m H [m] SPF 500 SPF 000 SPF 500 SPF Q [m /h] Wydajność [Q m/h] Wydajność [Q l/s] Produkty KESSEL

12 Przepompownia hybrydowa ECOLIFT XL Moduł studzienki technicznej LW 000 do zabudowy w ziemi Produkt Opis produktu Głęb. zabudowy (mm) Nr art. z włazem LW 600 Głęb. Einbautiefe zabudowy T T LW Rysunek przedstawia z włazem LW 800 Moduł studzienki do łączenia z modułem technicznym Ecolift XL do zabudowy w ziemi z polietylenu Ze średnicą wlotu LW 600 Nasada z pokrywą, okrągła z żeliwa szarego, Klasa A / B z żeliwa szarego, Klasa D Ze średnicą wlotu LW 800 Nasada z pokrywą, okrągła, ze stali nierdzewnej, Klasa K Nasada z pokrywą, kwadratowa, ze stali nierdzewnej, Klasa B 5 Klasa D Pokrywy wodoszczelne Inne głębokości zabudowy na zapytanie T : 0 79 T 5 : T 6: T 7: T 8: 0 79 T 9: T 0: T : T : 0 79 T 5 : T 6: T 7: T 8: 0 79 T 9: T 0: T : T : 75 6 T : T : 875 T : 5 7 T 5 : 75 6 T 6: T 7: 875 T 8: 5 7 T 9: 75 6 T 0: T : 875 T : T : T : Odporność na zabudowę w wodzie gruntowej do 000 mm Dostawa w stanie niezmontowanym. 5 T : T : T : LW 800 Przenośne stopnie złazowe nr art na zapytanie Głęb. Einbautiefe zabudowy T T 00 Rysunek przedstawia Według PN EN 598, część Produkty KESSEL

13 Przepompownia hybrydowa ECOLIFT XL Moduł studzienki technicznej LW 000 do zabudowy w płycie betonowej Produkt Opis produktu Głęb. zabudowy (mm) Nr art. Głęb. Einbautiefe zabudowy T T LW 800 Moduł studzienki do łączenia z modułem technicznym Ecolift XL do zabudowy w ziemi z polietylenu Ze średnicą wlotu LW 800 Nasada z pokrywą, kwadratową ze stali nierdzewnej, klasa A/L 5, bez możliwości wklejenia płytek, przeciwpoślizgowa ze stali nierdzewnej, klasa A/L 5, możliwość wklejenia płytek Pokrywy wodoszczelne Nasady o średnicy wlotu LW 800 z pokrywami klasy B / D na zapytanie Odporny na zabudowę w wodzie gruntowej do 000 mm Dostawa w stanie niezmontowanym T : T : T : T : 6 95 T 5: T 6: T 7: T 8: 6 95 T 9: T 0: T : T : 660 T : T : 9 60 T : 6 0 T 5: 660 T 6: T 7: 9 60 T 8: 6 0 T 9: 660 T 0: T : Przenośne stopnie złazowe nr art na zapytanie Według PN EN 598 część Moduł studzienki do łączenia z modułem technicznym Ecolift XL do zabudowy w płycie betonowej z polietylenu, wersja do betonu wodoszczelnego z kołnierzem i przeciwkołnierzem Ze średnicą wlotu LW 800 Nasada z pokrywą, kwadratową T : T : T : 8 77 T : T 5: LW 800 ze stali nierdzewnej, klasa A/L 5 Pokrywa do wklejenia płytek ze stali nierdzewnej, klasa A/L 5, przeciwpoślizgowa Pokrywa bez możliwości wklejenia płytek T : 6 86 T : 86 T : 6 T : 6 6 T 5: Głęb. Einbautiefe zabudowy T T Pokrywy wodoszczelne Nasady o średnicy wlotu LW 800 z pokrywami klasy B / D na zapytanie Odporny na zabudowę w wodzie gruntowej do 000 mm 00 Dostawa w stanie niezmontowanym Przenośne stopnie złazowe nr art na zapytanie Według PN EN 598 część Produkty KESSEL

14 ECOLIFT ZABUDOWA Swobodne ustawienie Ecolift XL Możliwości zabudowy Najniższa zabudowa w ziemi Zabudowa w ziemi Produkty KESSEL

15 URZĄDZENIA STEROWNICZE Ecolift Ecolift urządzenie inteligentne i niezawodne System samodiagnozy SDS Przed uruchomieniem urządzenia należy zainstalować urządzenie sterownicze z systemem samodiagnozy SDS. Do instalacji nie jest potrzebny elektryk, co pozwala zmniejszyć koszty zabudowy. W razie przerwania pracy pompy lub w przypadku zakłóceń wynikających z nieprawidłowej instalacji urządzenie sterownicze powiadamia o tym fakcie użytkownika. Poza tym pompa jest uruchamiana automatycznie jeden raz w miesiącu, aby również przy dłuższych czasach przestoju zapewnić jej niezawodne działanie. 0 V Urządzenia sterownicze Comfort Gotowe do podłączenia Zalety produktu PRZEJRZYSTE MENU Przyjazne dla użytkownika menu w języku polskim na wielowierszowym wyświetlaczu system samodiagnozy Z systemem samodiagnozy SDS do nadzorowania pracy pomp i podtrzymywania bateryjnego. PODAJNIK SYGNAŁU Przyłącze podajnika sygnału. BRAK PRĄDU Baterie do nadzorowania poziomu alarmowego w razie braku prądu. KONTAKT BEZPOTENCJAŁOWY Wyposażenie seryjne w przypadku urządzeń. INTERFEJS GSM Opcjonalny modem TeleControl do podłączenia do urządzeń sterowniczych KESSEL Comfort. Do przekazywania komunikatów tekstowych na telefony komórkowe. Bez karty SIM. WYKONANIE ATEX Urządzenie sterownicze Comfort w wykonaniu ATEX dla pomp, które mogą być używane w atmosferach wybuchowych. Produkty KESSEL 5
