1 GŁOWICA OBROTOWA KOLIBER Instrukcja użytkownika

2 Spis treści Wstęp Cechy produktu Specyfikacja techniczna Zawartość zestawu Bezpieczeństwo Montaż i instalacja Uruchomienie, opis funkcji Demontaż Czyszczenie i konserwacja Transport i składowanie Gwarancja Wstęp Szczegółowo analizując potrzeby klientów skonstruowaliśmy głowicę, która jest wyjątkowo lekka, wytrzymała, precyzyjna i wszechstronna. Dzięki innowacyjnym rozwiązaniom udało nam się stworzyć produkt, który szybko został uznany za najlepszy w rankingu tego typu urządzeń. Wysoka jakość wykonania i użycie materiałów najwyższej jakości zapewniają długą i bezawaryjną eksploatację. Głowica jest dedykowana głównie do kranu kamerowego Flamingo Duo. Dzięki zastosowaniu otworów montażowych z gwintem 3/8, doskonale współpracuje również z innymi wysięgnikami kamerowymi. Dziękujemy za wybór głowicy Koliber! Zespół Foton Accessories 2

3 Cechy produktu Głowica Koliber Zaawansowana obróbka laserowa oraz zastosowanie odpowiednio twardych materiałów pozwoliły stworzyć głowicę, która waży tylko 1,6 kg! Dokładność wykonanych części składowych umożliwiły zbudować bardzo zwartą i idealnie spasowaną konstrukcję. Wszystkie ruchome punkty oparte są na podwójnych łożyskach co gwarantuje niezwykle płynną pracę. współpracuje z urządzeniami rejestrującymi o wadze do 4 kg, waga głowicy: 1,6 kg, prześwit wewnętrzny: 37 cm x 22 cm, maksymalne wymiary montowanego urządzenia (cm): 22 szer. x 23 wys. x 42 dł., dwie niezależne osie obrotowe: pozioma i pionowa, otwory przelotowe na przewody sterujące; takie rozwiązanie pozwala na obrót głowicy w obu osiach (pełne 360 ) i całkowicie eliminuje uciążliwy problem plątania się przewodów zasilających i sterujących; otwory przelotowe w obu osiach mają średnicę 25 mm, prędkość obrotowa każdej osi regulowana w zakresie od 7 s do 8 min/obrót, w module bazowym znajduje się szybkozłącze umożliwiające zainstalowanie głowicy na dowolnych urządzeniach - kranach kamerowych, statywach lub sliderach, zespoły napędowe posiadają łatwą i szybką regulację naciągu paska zębatego, zastosowane regulacje pozwalają dopasować głowicę do większości modeli kamer; umożliwia to - między innymi - szybkie i precyzyjne zbalansowanie urządzenia rejestrującego, koła napędowe sprzężone za pomocą pasków zębatych zapewniają wysoką kulturę pracy głowicy, zastosowano organizatory przewodów zasilających i sterujących, silniki napędowe osłonięte są ekranami wygłuszającymi co znacznie wyeliminowało niekorzystne dźwięki, zasilanie: sieciowe za pomocą załączonego zasilacza lub z opcjonalnych akumulatorów o napięciu 7-14 V, moduły ochronne silników zabezpieczają je przed uszkodzeniami mechanicznymi podczas pracy i transportu, w konstrukcje wmontowano poziomicę kontrolną. 3

4 Sterownik głowicy - Condor Sercem sterownika jest zaawansowany układ mikroprocesorowy kontrolujący i czuwający nad idealną pracą głowicy. Unikatowy program sterujący doskonale zarządza energią przekazywaną silnikom napędowym, dzięki czemu nawet na wolnych obrotach uzyskują one optymalną moc i działają płynnie pod dużym obciążeniem. Dzięki funkcji autokalibracji, przy każdorazowym załączeniu sterownika (po 2 s) joystick automatycznie jest kalibrowany ustalając punkt 0 (spoczynkowy). Funkcja ta skutecznie eliminuje spotykany w innych urządzeniach niepożądany efekt tzw. powolnego dryfowania silników w pozycji spoczynkowej joysticka. Autokalibracja zabezpiecza również przed przypadkowym i gwałtownym startem głowicy po załączeniu urządzenia. Urządzenie posiada innowacyjną, bardzo praktyczną funkcję autopanoramy. W wybranym kierunku (lewo lub prawo) pozwala uzyskać stabilny, ciągły ruch w osi poziomej w pełnym zakresie (360 ). Prędkość ustawiana jest pokrętłem w zakresie od 7 s do 8 min na całkowity obrót. Po ustaleniu parametrów start następuje po wciśnięciu przycisku na panelu sterowniczym. Po uruchomieniu autopanoramy można na bieżąco wprowadzać korektę ustawień prędkości i kierunku obrotu. Sterownik posiada również praktyczną funkcję zapamiętywania ruchu głowicy, tzw. bank pamięci. Zarejestrowaną ścieżkę można odtwarzać i cofać na żądanie lub załączyć funkcję zapętlenia, czyli powtarzania go bez końca. Funkcje sterownika: joystick sterujący pracą obu osi, płynna, niezależna regulacja prędkości każdej z osi, szybkie włączanie/wyłączanie ruchu osi, przełącznik kierunku każdej osi na przeciwny, 5 poziomów stopniowo regulowanych tzw. funkcji RAMP (bezwładnościowe przyspieszanie i spowalnianie pracy głowicy); służy również jako zabezpieczenie przed uszkodzeniem elementów mechanicznych i elektronicznych, włącznik funkcji autopanorama, multifunkcyjny bank pamięci, przełącznik charakterystyki joysticka liniowa/logarytmiczna, wszystkie funkcje są potwierdzane za pomocą diod kontrolnych, w tylnej części obudowy zainstalowano gniazda: zasilające, sygnałowe oraz włącznik główny. 4

5 Specyfikacja techniczna nośność 4 kg, waga głowicy 1,6 kg, wymiary zewnętrzne: 48 cm x 37 cm, maks. wymiary urządzenia rejestrującego (cm): 22 szer. x 23 wys. x 42 dł., wymiary przestrzeni wewnętrznej: 37 cm x 22 cm, otwory przelotowe w każdej z osi (średnica 25 mm), zakres obrotu w obu osiach: 360, zakres prędkości obrotowej każdej osi: 7 s 8 min/obrót, napięcie zasilania 7-14 V DC, czas pracy ciągłej na akumulatorze Li-jon serii Sony NP-F970 ok. 10 godzin, materiał podstawowy - twardy stop aluminium, powłoka zewnętrzna - farba proszkowa, powierzchnia anodowana, klasa szczelności IP 41. 5

6 Zawartość zestawu 1. głowica obrotowa Koliber, 2. system podwójnego szybkozłącza do bezpiecznego montażu x śruba 1/4 i 1 x śruba 3/8 do instalacji urządzenia rejestrującego, 4. sterownik Condor z uchwytem na akumulator, adapter do akumulatora zasilającego z serii NP-Fxxx, 6. gniazdo szybkozłącza z otworem montażowym 3/8, 7. torba transportowa z dodatkowymi kieszeniami na akcesoria, 8. klucz imbusowy do wyważenia urządzenia rejestrującego, 9. przewód sygnałowy o długości 2,5 m

7 Bezpieczeństwo Przed przystąpieniem do pracy użytkownik powinien zapoznać się z instrukcją obsługi. Aby zapobiec zranieniu operatora i osób trzecich, głowica powinna być solidnie umocowana do urządzenia współpracującego tj. wysięgnika kamerowego, statywu, etc. Głowica jest otwartym układem mechanicznym, zalecamy zachowanie maksymalnej ostrożności. Nie należy podkładać palców lub innych części ciała pod ruchome części głowicy, gdy kontroler jest włączony. Operator powinien mieć świadomość, że fizyczny kontakt z ruchomymi elementami urządzenia podczas pracy może skutkować skaleczeniem lub innymi obrażeniami. Produkt przeznaczony jest do pracy w warunkach wewnętrznych i zewnętrznych. Wystawiony na działanie nadmiernej wilgoci, może ulec uszkodzeniu oraz stanowić zagrożenie dla operatora. Głowica przystosowana jest do pracy w zakresie obrotowym 360. Użytkownik powinien kontrolować zakres obrotu i nie powinien dopuszczać do nadmiernego skręcania się przewodów. Wszelkie przewody wykorzystywane do pracy głowicy, podglądu video i inne, powinny być instalowane zgodnie z niniejszą instrukcją. 7

8 Po zamocowaniu głowicy w gnieździe szybkozłącza, należy ją dodatkowo zabezpieczyć poprzez zakręcenie pokręteł blokady. Układ elektroniczny sterownika posiada funkcję informowania użytkownika o nieprawidłowym stanie urządzenia. Objawia się to jednoczesnym miganiem diod kontrolnych sterownika. Zauważona usterka układu sterowania, bądź uszkodzenie mechaniczne powinny być niezwłocznie skonsultowane z producentem. W innym przypadku producent nie ponosi odpowiedzialności za prawidłowe i bezpieczne użytkowanie głowicy. Istnieje niebezpieczeństwo wybuchu w przypadku stosowania w adapterze zasilającym baterii innej niż zalecana. Dopuszcza się wymianę baterii na taki sam typ lub równoważny (Sony, seria NP-Fxxx). Nie należy wystawiać baterii zasilającej na promienie słoneczne lub inne czynniki mogące ją nagrzać powyżej 50 C. 8

9 Montaż i instalacja I. Instalacja głowicy na kranie kamerowym. 1. W celu prawidłowego i bezpiecznego zamocowania urządzenia na kranie kamerowym, głowicę należy wsunąć w gniazda szybkozłącza, a następnie zabezpieczyć poprzez zakręcenie znajdujących się z boku pokręteł blokady. BLOKADA SZYBKOZŁĄCZA 9

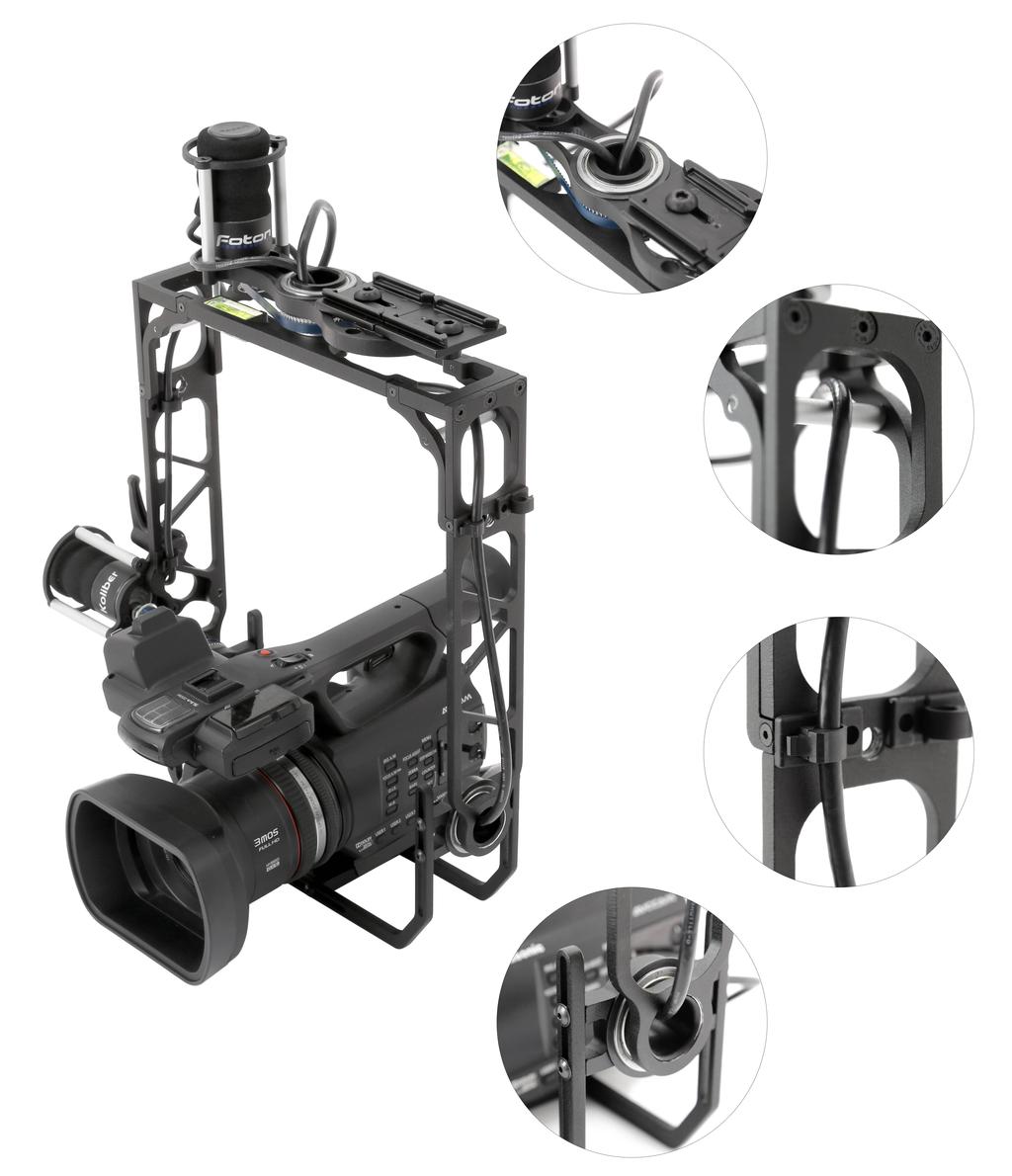

10 2. Wszystkie przewody - sygnałowe, podglądu video, sterowania kamery, etc. - powinny być poprowadzone tak, aby operowanie głowicą w obu osiach było swobodne. Poniższy rysunek przedstawia sposób prowadzenia kabli. 10

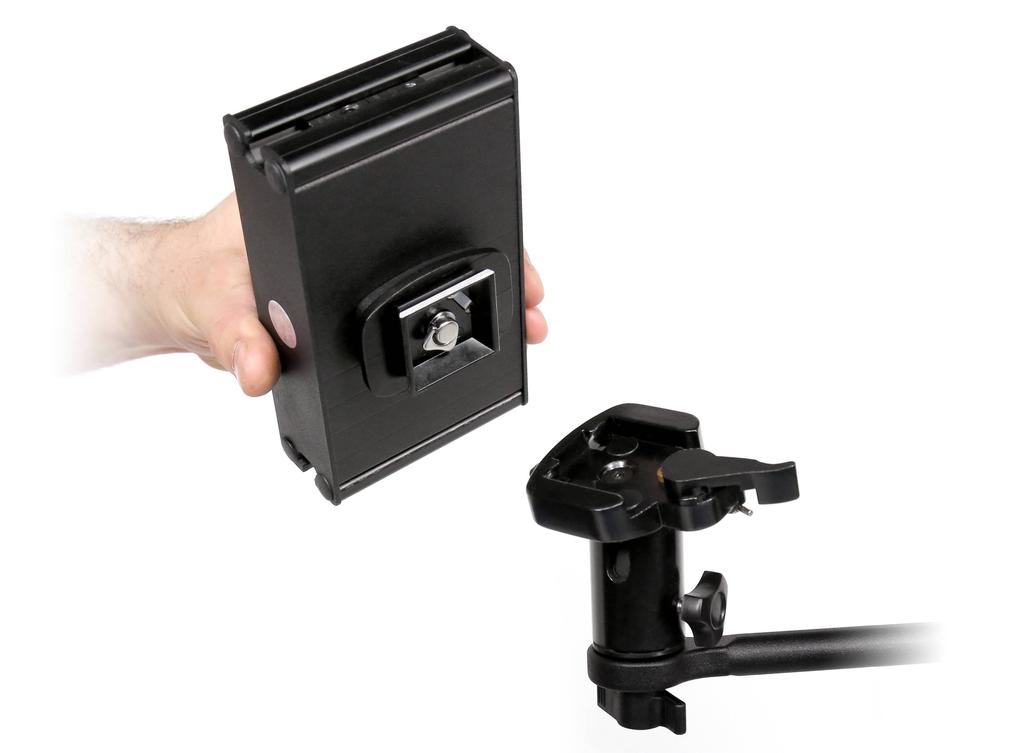

11 3. W części spodniej sterownika znajduje się otwór z gwintem 1/4 umożliwiający montaż sterownika do dowolnego uchwytu (ramienia) wyposażonego w odpowiednie mocowanie. 4. W kolejnym etapie montażu podłączamy przewody wg następującej kolejności: a) przewód zasilania (gniazdo z opisem DC ), b) przewód sterujący (gniazdo NC z opisem SIGNAL CABLE). a b 11

12 II. Instalacja głowicy na tripodzie. Mocowanie na tripodzie przebiega w sposób analogiczny, z tym wyjątkiem, że głowica nie będzie podwieszona, lecz zostanie zamocowana w odwrotnej pozycji. Do zamocowania głowicy należy użyć gniazda szybkozłącza dołączonego do zestawu. Po przykręceniu go do dowolnego tripoda z gwintem 3/8 montaż głowicy obywa się błyskawicznie. III. Instalacja na sliderze. Przebiega podobnie, jak w przypadku montażu na tripodzie. 12

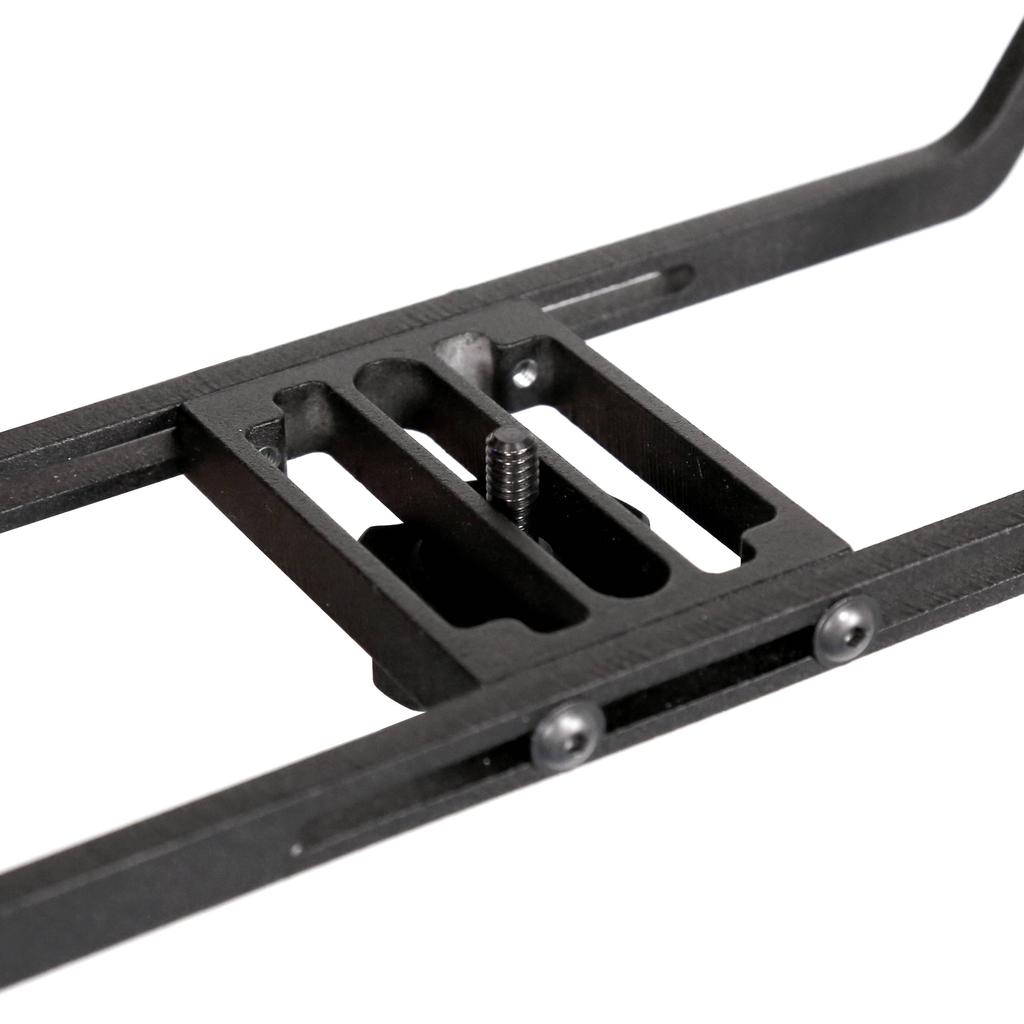

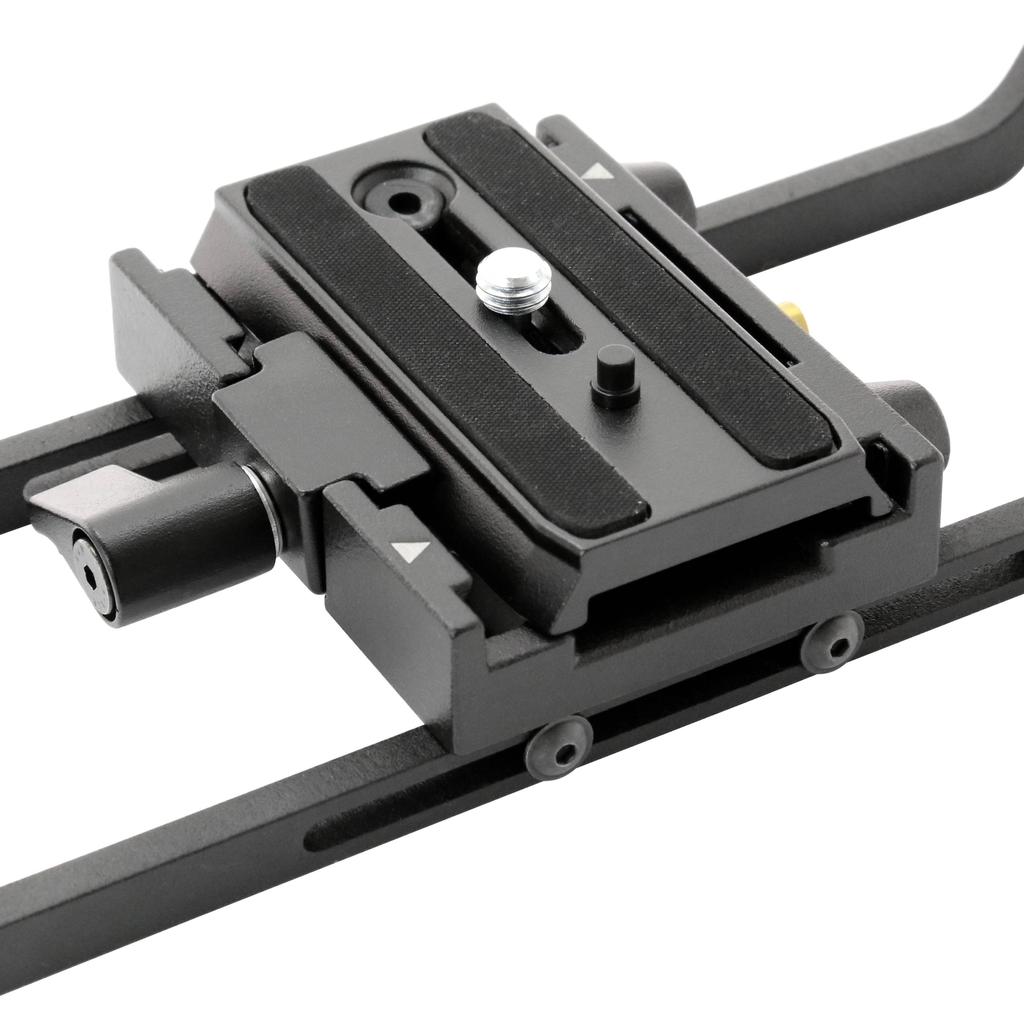

13 IV. Montaż i wyważenie kamery lub aparatu DSLR. Do zestawu zostały dołączone dwie śruby służące do montażu kamery lub aparatu DLSR, ze standardowym gwintem 1/4'' lub 3/8''. Można również zastosować opcjonalne szybkozłącze Foton ADAP PRO, Manfrotto 577 lub inne (opcja dodatkowa). Przed przystąpieniem do pracy należy wyważyć urządzenie rejestrujące tak, aby jego środek ciężkości pokrywał się z otworem przelotowym głowicy. Operację tę przeprowadzamy jednorazowo dla danego urządzenia rejestrującego. W tym celu należy zwolnić pasek zębaty, odkręcając pokrętło nastawne (C). Następnie poluzować kluczem imbusowym osiem śrub układu regulacji (Ś) oraz śrubę montażową kamery (P). Po tej czynności cały układ regulacyjny jest zwolniony i wyznaczamy przybliżony środek ciężkości tak, aby kamera obracała się swobodnie wokół środka ciężkości. 13

14 c OŚ OBROTU SWOBODNY OBRÓT ś p Po wykonaniu tej operacji należy delikatnie naciągnąć zluzowany wcześniej pasek zębaty i dokręcić wszystkie poluzowane śruby. 14

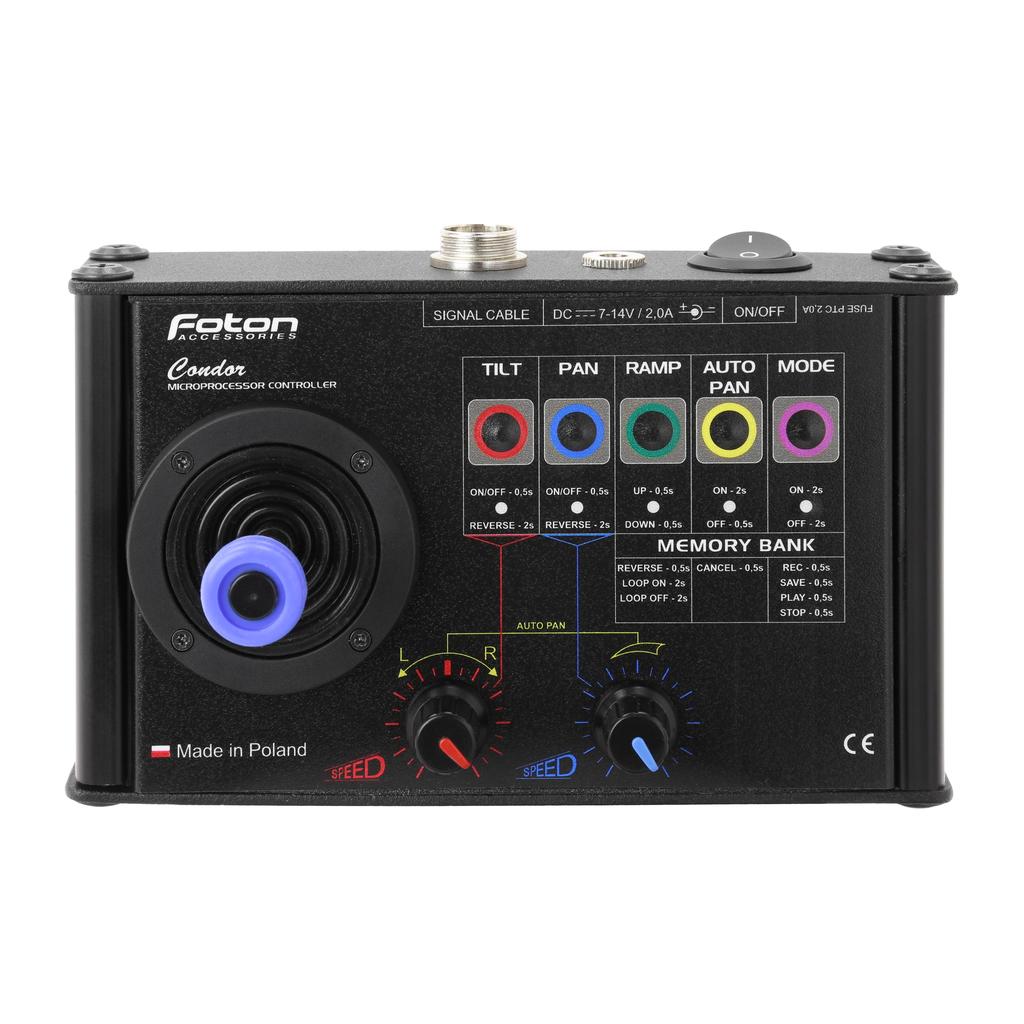

15 Uruchomienie, opis funkcji Uruchomienie zestawu sprowadza się do włączenia zasilania przełącznikiem. Po załączeniu należy odczekać 2 s - jest to czas przeznaczony na autokalibrację całego układu sterowania. Gotowość do pracy po skalibrowaniu sygnalizuje migotanie diody RAMP (Uwaga! W przypadku migotania kilku diód po załączeniu sterownika należy delikatnie poruszyć joystick). Przed przystąpieniem do kreowania ujęć należy dostosować poszczególne funkcje sterownika do własnych potrzeb, według poniższego opisu: TILT PAN RAMP AUTO-PAN MODE REVERSE ON/OFF* CANCEL* REC* LOOP ON/OFF* SAVE* PLAY* STOP* JOYSTICK Lewe pokrętło Prawe pokrętło SPEED SPEED * funkcje banku pamięci 15

16 TILT blokada lub zmiana kierunku ruchu w płaszczyźnie pionowej. naciśnięcie przycisku (ok. 0,5 s) - blokada ruchu, przytrzymanie przycisku (ok. 2 s) - zmiana kierunku. PAN blokada lub zmiana kierunku ruchu w płaszczyźnie poziomej. naciśnięcie przycisku (ok. 0,5 s) - blokada ruchu, przytrzymanie przycisku (ok. 2 s) - zmiana kierunku. RAMP 5-stopniowa funkcja spowalniania startu i hamowania głowicy. Po załączeniu urządzenia domyślnie pracuje na stopniu drugim. naciśnięcie przycisku (ok. 0,5 s) - zwiększenie poziomu RAMP, przytrzymanie przycisku (ok. 2 s) - zmniejszenie poziomu RAMP. Ilość mignięć diody po zmianie funkcji informuje o aktualnym poziomie. AUTO PAN funkcja automatycznego ruchu panoramicznego głowicy. Kierunek i szybkość obrotu głowicy są regulowane pokrętłami SPEED. Współdziała z regulacją poziomu RAMP. Podczas pracy w trybie AUTO PAN możliwa jest manualna regulacja pochyłu kamery za pomocą joysticka. przytrzymanie przycisku (ok. 2 s) - start, naciśnięcie przycisku (ok. 0,5 s) stop. MODE zmiana trybu pracy joysticka: liniowy domyślny tryb pracy; wychylenie głowicy jest proporcjonalne do wychylenia joysticka, logarytmiczny w niższych zakresach wychyleń joysticka ruch jest powolny i precyzyjny; po osiągnięciu skrajnego wychylenia głowica 16

17 przyspiesza maksymalnie. przytrzymanie przycisku (ok. 2 s) - zmiana trybu pracy JOYSTICK dwuosiowy z ergonomiczną nasadką pod kciuk operatora. Szybkość ruchu kamery wzrasta wraz ze stopniem wychylenia dźwigni. Możliwość sterowania dwiema osiami jednocześnie. Lewe pokrętło SPEED regulacja szybkości obrotowej głowicy w płaszczyźnie pionowej. Przy włączonej funkcji AUTO PAN odpowiada za zmianę kierunku i prędkości ruchu w płaszczyźnie poziomej. Prawe pokrętło SPEED regulacja szybkości obrotowej głowicy w płaszczyźnie poziomej. Przy włączonej funkcji AUTO PAN precyzyjnie określa szybkość panoramowania. MULTIFUNKCYJNY BANK PAMIĘCI Sterownik posiada wielofunkcyjny bank pamięci (Memory Bank) pozwalający na zapamiętywanie ruchu głowicy w obu osiach, a następnie jego odtwarzanie. Odtworzenie (Revers) może odbywać się w cyklu jednorazowym z powrotem do punktu początkowego, lub w trybie zapętlania ruchu (Loop), tzn. powrotu do początku ścieżki, a następnie cyklicznego odtwarzania nagranej sekwencji. Bank pamięci może być wykorzystywany w wielu sytuacjach: wielokrotne powtarzanie jednego ujęcia na planach filmowych czy też korzystanie z funkcji zapętlania jako urządzenia rejestrującego zapamiętanej ścieżki bez udziału operatora. Głowica obrotowa może być instalowana na kranie kamerowym, tripodzie lub na innych elementach planu filmowego. 17

18 Bank pamięci obsługiwany jest przez trzy przyciski: MODE nagrywanie, zapamiętywanie, odtwarzanie, stop, AUTO PAN kasowanie ścieżki, RAMP cofanie ścieżki, zapętlanie. Obsługa banku pamięci: przygotowanie do rejestracji ścieżki i zapis: krótkie naciśnięcie przycisku MODE (ok. 0,5 s), dioda pod przyciskiem miga w dłuższych odstępach sygnalizując stan gotowości do zapisu. Zapis zaczyna się w momencie pierwszego wychylenia joysticka i sygnalizowany jest szybkim migotaniem diody. Koniec zapisu: ponowne naciśnięcie przycisku MODE (ok. 0,5 s). Rejestracja ścieżki jest potwierdzana migotaniem diody AUTO PAN; cofanie sekwencji do punktu początkowego: krótkie naciśnięcie przycisku RAMP (ok. 0,5 s); powrót do początku sekwencji: krótkie naciśnięcie przycisku MODE (ok. 0,5 s); zapętlanie zarejestrowanej ścieżki (gdy głowica znajduje się na końcu nagranej sekwencji): przytrzymanie przycisku RAMP (ok. 2 s); następnie krótkie ponowne naciśnięcie (ok. 0,5 s) przycisku RAMP; zapętlanie zarejestrowanej ścieżki (gdy głowica znajduje się na początku nagranej sekwencji): przytrzymanie przycisku RAMP (ok. 2 s); następnie krótkie ponowne naciśnięcie (ok. 0,5 s) przycisku MODE; wyłączenie funkcji zapętlenia ścieżki: ponowne przytrzymanie przycisku RAMP (ok. 2 s), głowica zakończy pracę na końcu cyklu odtwarzanej ścieżki; zatrzymanie odtwarzanej ścieżki (hard stop): krótkie naciśnięcie 18

19 przycisku MODE (ok. 0,5 s); wyłączenie całkowite banku pamięci i skasowanie zarejestrowanej sekwencji: krótkie naciśnięcie przycisku AUTO PAN (ok. 0,5 s). Uwaga! Powrót do początku nagranej ścieżki (Revers przycisk RAMP), jest lustrzanym odbiciem nagranej wcześniej sekwencji. Przykład ruch w płaszczyźnie Panoramy: Nagrana sekwencja Pauza 2 s Powrót do początku sekwencji Pauza 2 s Długość zapisywanej ścieżki jest zależna od ilości wychyleń joysticka i czasu rejestracji. Podczas dłuższego zapisu może nastąpić zapełnienie buforu pamięci, co sygnalizowane jest migotaniem diody pod przyciskiem AUTO PAN. 19

20 Demontaż Kolejność działań przy demontażu urządzenia jest odwrotna jak przy jego montażu. Przed zdemontowaniem głowicy należy upewnić się czy przewody sterowania nadmiernie się nie skręciły. W takim przypadku delikatnie obracamy głowicą tak, aby zniwelować ich naprężenie. Czyszczenie i konserwacja Urządzenie ze względu na swoją budowę nie wymaga specjalnej obsługi z zakresu konserwacji, smarowania itp. Podstawowa obsługa sprawdza się jedynie do utrzymania urządzenia w czystości. Transport i składowanie Zestaw wyposażony jest w praktyczną torbę zapewniającą bezpieczny transport i składowanie wszystkich elementów zestawu. Urządzenie powinno być przechowywane w suchym miejscu o temperaturze pokojowej. Życzymy miłego użytkowania! 20

21 Gwarancja Głowica obrotowa Koliber jest objęta 24-miesięczną gwarancją producenta, obejmującą wady konstrukcyjne i materiałowe. W ramach gwarancji zapewniamy naprawę, lub w przypadku gdy okaże się ona niemożliwa, wymianę produktu na nowy. Gwarancją nie są objęte uszkodzenia produktu powstałe na skutek nieprawidłowego używania lub nieprzestrzegania zasad jego konserwacji. Gwarancja może utracić ważność w przypadku: nieautoryzowanych napraw lub ingerencji, uszkodzeń mechanicznych powstałych w wyniku działań użytkownika, używania produktu niezgodnie z powyższą instrukcją. W celu skorzystania z gwarancji, użytkownik powinien dostarczyć niesprawny produkt wraz z dowodem zakupu do siedziby firmy Foton Accessories. Po upływie okresu gwarancji oferujemy serwis oraz części zamienne. 21

22 Producent: Foton Accessories Instrukcję można również pobrać z naszej strony internetowej: Made in Poland Tel.: IP41 foton@foton.kalisz.pl Fax:
