1 LED WIFI 36D, 100D, 150D LIGHT PANEL

2 Dziękujemy za zakup produktu Fomei. Przed użyciem należy uważnie przeczytać tę instrukcję. WWW: Przed użyciem: 1. W przypadku stwierdzenia uszkodzenia, należy skontaktować się z serwisem Fomei. 2. Używaj lampy w suchym i wentylowanym środowisku. 3. Aby uzyskać najlepszą wydajność produktu, utrzymuj produkt w czystości. 4. Nie rysuj i nie przygniataj produktu. O s t r z e ż e n i e d o t y c z ą c e b e z p i e c z e ń s t w a 1. Chroń produkt przed deszczem lub wilgocią, aby uniknąć uszkodzenia. 2. Nie wolno rozbierać urządzenia. W przypadku uszkodzenia skantaktuj się ze sprzedawcą lub serwisem FOMEI. 3. W przypadku gdy produkt został uszkodzony mechanicznie nie będzie objęty gwarancją. 4. Nie należy używać produktu w skrajnych temperaturach (+/- 30C). 5. Urządzenie nie jest przeznaczone dla dzieci. 6. Aby uzyskać najlepszą wydajność produktu, zachowuj diody LED w czystości. Czyść je delikatnie miekką ściereczką. 7. Używaj tylko akumulatorów dedykowanych do tego produktu. 8. Upewniajsię, że zasilanie jest wyłączone po skończeniu pracy.

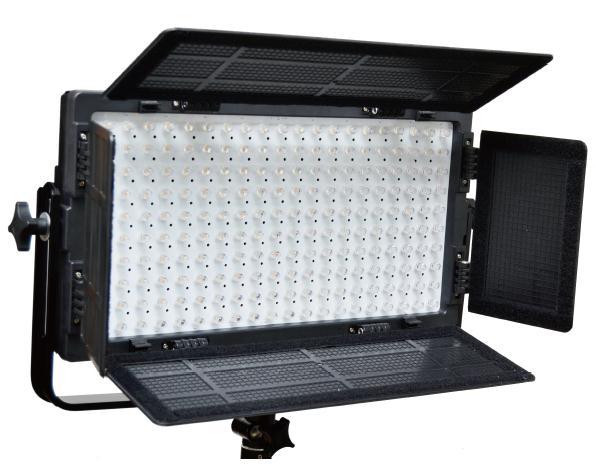

A) Wygląd lampy RC Odbiornik WIFI (akcesorium opcjonalne) 1. Obudowa lampy 2. Diody LED 3. Odłączane wrota 4.

Przyciski do ustawiania jasności 8. Gniazdo zasilania sieciowego DC 9. Uchwyt akumulatora (V-mount) 10.

Potencjometr do ustawiania jasności 13. Zamek mocowania akumulatora 14. Uchwyt lampy z mocowaniem do statywu 15.

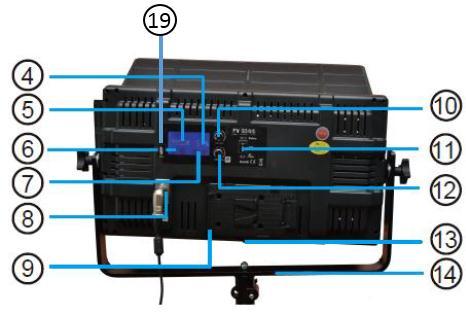

3 A) Wygląd lampy RC Odbiornik WIFI (akcesorium opcjonalne) 1. Obudowa lampy 2. Diody LED 3. Odłączane wrota 4. Wyświetlacz LCD 5. Wskaźnik temperatury barwowej 6. Przyciski do ustawiania temp. barwowej 7. Przyciski do ustawiania jasności 8. Gniazdo zasilania sieciowego DC 9. Uchwyt akumulatora (V-mount) 10. Potencjometr do ustawiania temp. barwowej 11. Włącznik/przełacznik trybu zasilania 12. Potencjometr do ustawiania jasności 13. Zamek mocowania akumulatora 14. Uchwyt lampy z mocowaniem do statywu 15. Wtyk odbiornika USB WIFI 16. Obudowa odbiornika USB WIFI 17. Kontrolka potwierdzająca podłączenie 18. Zatyczka odbiornika USB WIFI 19. Gniazdo odbiornika USB WIFI ODBIORNIKA USB WIFI NIE MA W ZESTAWIE jest on do dokupienia osobno..

B) O produkcie Panel LED jest wydajną lampą, która dedykowana jest do dużego studia, filmowego i fotograficznego. Korpus wykonany jest z wytrzymałego, lekkiego tworzywa sztucznego.

Jedną z zalet jest wysoka oszczędność energii dzięki temu lampa może działać przez długi czas bez konieczności doładowywania akumulatora.

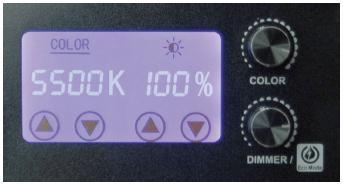

4 B) O produkcie Panel LED jest wydajną lampą, która dedykowana jest do dużego studia, filmowego i fotograficznego. Korpus wykonany jest z wytrzymałego, lekkiego tworzywa sztucznego. Lampę można zasilać zarówno z sieci elektrycznej jak i z akumulatora z mocowaniem Sony V-Mount. Jedną z zalet jest wysoka oszczędność energii dzięki temu lampa może działać przez długi czas bez konieczności doładowywania akumulatora. Lampa posiada regulację temperatury barwowej i jasności a ustawienia widoczne są na czytelnym wyświetlaczu LCD. Pierwsze uruchomienie: 1. Jeśli posiadasz opcjonalny odbiornik WiFi USB możesz pobrać aplikację do bezprzewodowego sterowania oświetleniem, którą znajdziesz na naszej stronie internetowej, Google Play lub App Store. Nazwa aplikacji: L-control. 2. Podłącz odbiornik WIFI USB do gniazda (19), włącz zasilanie kontrolka (17) powinna zaświecić się. Włącz WiFi w telefonie, otwórz aplikację L-control w telefonie komórkowym i wyszukaj odbiornik/lampę po połączeniu możesz kontrolować lampę/y. Dokładny opis połaczenia znajdziesz na następnej stronie instrukcji. 3. Lampa oferuje dwie opcje zasilania - zasilacz sieciowy lub akumulator. Przed podłączeniem przewodu zasilającego lub montażu akumulatora należy sprawdzić, czy przełącznik (11) znajduje się w pozycji OFF. a) Jeżeli zdecydujesz się użyć zasilacza sieciowego, podłącz przewód zasilający i przełącz włącznik na symbol wtyczki. b) Jeśli zdecydujesz się na akumulator podłącz go i przełącz włącznik na symbol baterii. 4. Temperąturę barwową i jasność można regulować na dwa sposoby: a) za pomocą dotykowych punktów na wyświetlaczu LCD, znajdujących się pod wyświetlaną temperaturą barwową lub jasnością. b) przez obracanie pokręteł na panelu sterowania, temperatura barwowa jest kontrolowana przez górne pokrętło ( color ). jasność kontrolowana jest dolnym pokrętłem ( Dimmer ). Aby szybko wygasić panel możesz wcisnąć pokrętło, diody LED zgasną aby ponownie zapalić diody wciśnij pokrętło raz jeszcze. Nie należy obracać pokrętła zbyt szybko, aby zapobiec utracie sygnału. Zakres temperatury barwowej wynosi 3000K K a jasność regulowana jest od 0 do 100%. Maksymalne możliwości lampa osiąga przy ustawieniu 5500K i 100%.

5 Sterowanie bezprzewodowe/łączenie 1. Pobierz i zainstaluj aplikacje L-control ze SklepuPlay lub AppStore 2. Podłącz przewód zasilający i odbiornik WiFi RC-WiFi. Włącz lampę i włącza się lampka kontrolna na odbiorniku. Włącz funkcję WiFi na telefonie komórkowym i zacznij łączenie. a) Tryb sterowania jedną lampą: wyszukaj sieć WiFi LEDSxxxx w telefonie komórkowym i wprowadź Hasło: candlehome. Wejdź do aplikacji L-controle i podłączone światło powinno się wyświetlać na liście Ekran sterowania. (Widoczne sieci WiFi tworzone przez odbiornik RC-WiFi nazwają się LEDSxxxx gdzie x oznacza 4 cyfry, np.leds1234) (Wszystkie sieci WiFimają wstępnie ustawione na hasło: candlehome) b) Tryb sterowania wieloma lampami: wyszukaj sieć WiFi LEDSxxxx w telefonie komórkowym i wprowadź Hasło: candlehome. Kliknij, ikonę <>< aby wprowadzić hasło do kolejnego odbiornika WiFi RC-WiFi, (System IOS do wejścia Najpierw nazwę routera, a następnie hasło). Naciśnij przycisk Reset (potencjometr zmiany temp. barwowej nr.10) z tyłu lampy przez 3 sekundy. Lampka kontrolna RC-W01 będzie migać szybko i zwolnij przycisk. (postępuj zgodnie z tą samą procedurą dla innych lamp LED). Po 5-20 sekundach, wskaźnik przestaje migać. Kliknij <>>>w aplikacji L-control, aby wyszukać połączonych lamp. (w systemie IOS nie musisz klikać ikony, podłączone światła wyświetlą się automatycznie). 3. Zmiana ustawień lampy: Kliknij identyfikator lampy, aby przejść do ekranu regulacji. Jeśli chcesz regulować kilka lamp na raz, kliknij kropkę przy lampie aby wybrać konkretną lampę lub wybierz wszystkie lampy. Następnie wprowadź odpowiednie ustawienia w dowolnej lampie wszystkie pozostałe zmienią swoje parametry na takie jakie wprowadziłeś. Jeśli przytrzymasz pole identyfikatora lampy będziesz mógł nadać jej indywidualną nazwę dla łatwiejszej identyfikacji. 4. Funkcja zapisywania ustawień: masz możliwość zapisania 5 ustawień parametrów podłączonych lamp (A, B, C, D, E), przycisk zapisz i usuń znajdują się na dole aplikacji Zapisywanie bieżących ustawień: wybierz oznaczenie A,B.lub E, a następnie naciśnij przycisk Zapisz Kolor CZERWONY oznacza pamięć przechowywaną, NIEBIESKI oznacza pamięć wolną. Przypominając, że BLACK reprezentują luki, mogą przechowywać pamięć. Aby usunąć zapisane ustawienia wybierz oznaczenie pamięci, które chcesz usunąć a następnie naciśnij przycisk usuń. Wszelkie zapisane dane zostaną usunięte. Instalacja akumulatora: Włóż akumulator bezpośrednio do uchwytu (9) aż zamek zatrzaśnie się (13). Aby zdemontować akumulator naciśnij zamek (13) i wysuń akumulator z uchwytu (9). C) Specyfikacja Model LED WIFI 36D LED WIFI 100D LED WIFI 150D Diody LED 600 sztuk x 0,06W 200 sztuk x 0,5W 300 sztuk x 0,5W Moc 36W 100W 150W Temp. barwowa 3000K K 3000K K 3000K K Jasność LUX 2m (735)/1m (2900)/0,5m (9950) 2m (3200)/1m (12700)/0,5m (34800) 2m (3470)/1m (13000)/0,5m (35800) Zasilanie DC 15V 5A DC 15V 7A DC 15V 10A CRI Wymiary 34 x 23,5 x 6,2cm 45 x 24 x 6,2cm 45,5 x 34 x 6,2cm Filtr Przeźroczysty i orange Przeźroczysty i orange Przeźroczysty i orange Waga 1,8kg 3,1kg 3,2kg
