LAMPA ŚWIATŁA CIĄGŁEGO LED WIFI 240 RGBW FY3569 INSTRUKCJA OBSŁUGI

Transkrypt

1 LAMPA ŚWIATŁA CIĄGŁEGO FY3569 INSTRUKCJA OBSŁUGI

2 Witaj w gronie użytkowników produktów Fomei! Przed użyciem należy uważnie przeczytać tę instrukcję. Jeśli masz pytania, prosimy o kontakt: sls@medikon.pl Website: Przed użyciem: 1. W przypadku stwierdzenia uszkodzenia, należy skontaktować się z serwisem Fomei. 2. Używaj lampy w suchym i wentylowanym środowisku. 3. Aby uzyskać najlepszą wydajność produktu, utrzymuj produkt w czystości. 4. Nie rysuj i nie przygniataj produktu. Ostrzeżenie dotyczące bezpieczeństwa 1. Chroń produkt przed deszczem lub wilgocią, aby uniknąć uszkodzenia. 2. Nie wolno rozbierać urządzenia. W przypadku uszkodzenia skontaktuj się ze sprzedawcą lub serwisem FOMEI. 3. W przypadku gdy produkt został uszkodzony mechanicznie, nie będzie objęty gwarancją. 4. Nie należy używać produktu w skrajnych temperaturach (+/- 30C). 5. Urządzenie nie jest przeznaczone dla dzieci. 6. Czyść lampę delikatnie miękką ściereczką. 7. Po skończeniu pracy upewnij się, że zasilanie jest wyłączone. PO ZUŻYCIU PRODUKTU - UTYLIZACJA ODPADÓW: Produkt zawiera elementy elektroniczne. Nie wyrzucać do pojemników na odpady mieszane. Produkt należy wyrzucić do odpowiednio oznaczonego pojemnika lub oddać do punktu zbierania odpadów komunalnych.

3 SPIS TREŚCI A. WYGLĄD LAMPY B. OPIS LAMPY C. PIERWSZE KROKI D. DANE TECHNICZNE E. INNE LAMPY FOMEI

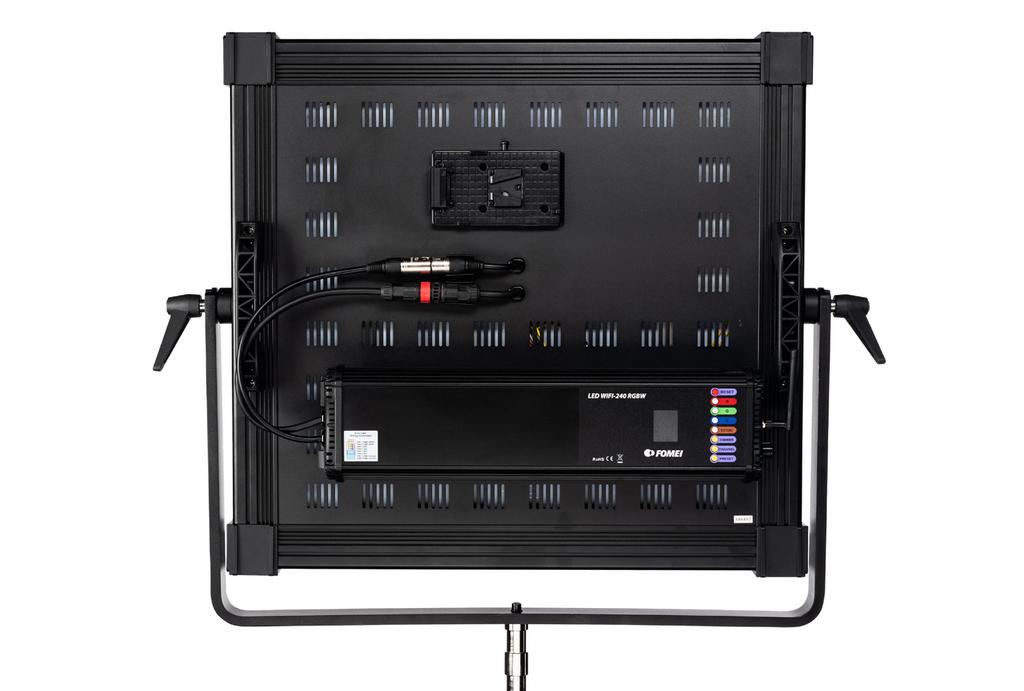

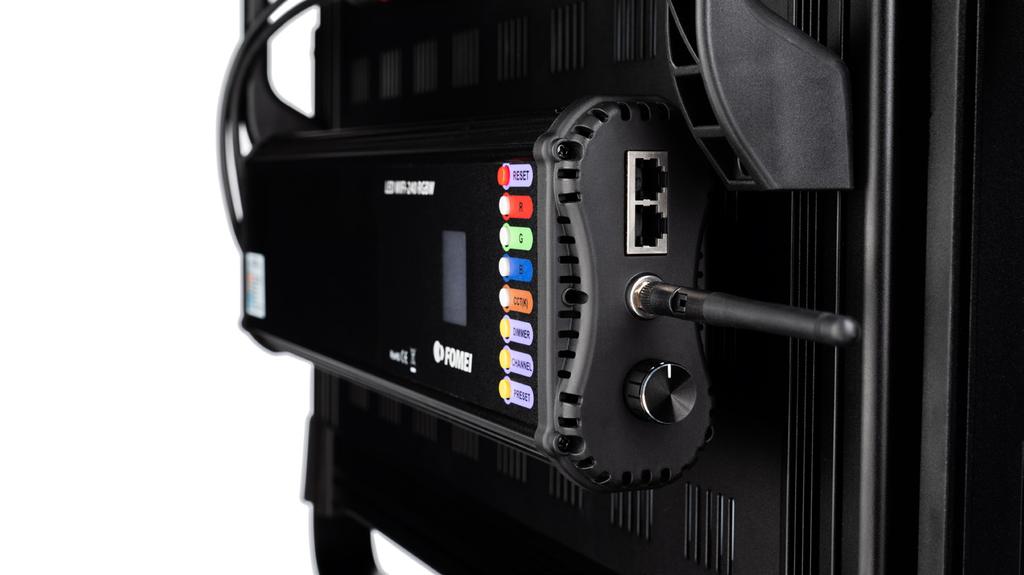

4 6. 7. A. WYGLĄD LAMPY Mocowanie akumulatora 2. Kable połączeniowe 3. Rączka do blokowania pochyłu lampy 4. Uchwyt Moduł sterujący (balast) 6. Gniazdo sieciowe 7. Włącznik lampy 8. Mocowanie statywowe Przycisk RESET, kasowanie wszystkich ustawień 10. R RED, kanał czerwony (0-255) 11. G GREEN, kanał zielony (0-255) 12. B BLUE, kanał niebieski (0-255) 13. CCT(K), temperatura barwowa w stopniach K 14. Regulacja jasności 15. CHANNEL, wybór kanału pilota bezprzewodowego / Adres startowy DMX 16. PRESET, szybki dostęp do 9 predefiniowanych ustawień 17. Wyświetlacz 18. Gniazdo DMX 19. Antena do sterowania bezprzewodowego 20. Pokrętło regulacji

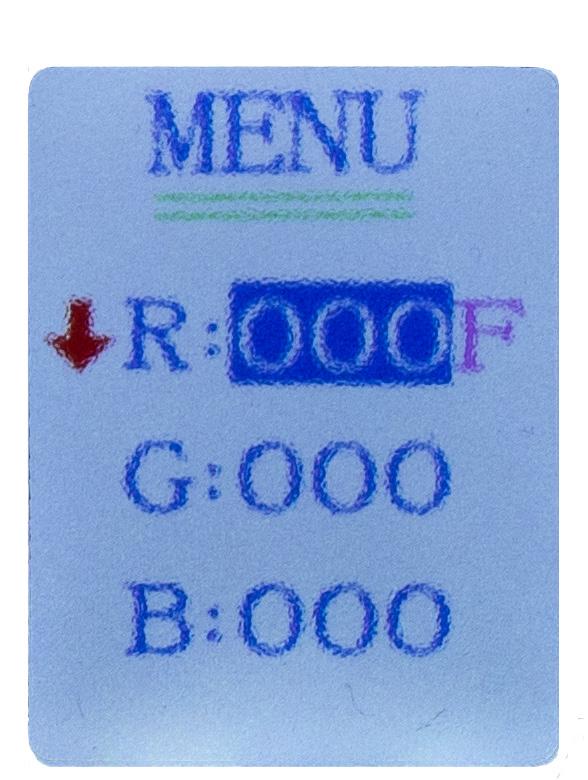

5 B. OPIS LAMPY Lampa Fomei to wydajny panel filmowy z wbudowanym dyfuzorem. Może świecić każdym kolorem ze spektrum RGB. Wszystkie parametry lampy można ustawiać przez protokół DMX. Zestaw zawiera panel LED, moduł sterujący (balast), torbę transportową, dwa plastry miodu (metalowy i materiałowy), metalowe wrota i pilot bezprzewodowego sterowania. C. PIERWSZE KROKI Włączanie lampy 1. Zamontuj lampę na statywie 2. Zamontuj moduł sterowania (balast) do dwóch mocować V-mount. 3. Podłącz moduł sterowania do lampy za pomocą dwóch kabli połączeniowych (2) 4. Upewnij się że lampa jest wyłączona, następnie podłącz zasilacz sieciowy 5. Włącz lampę (przełącznik w pozycji I ) Regulacja światła Panel LED można regulować na trzy sposoby przez moduł sterowania, pilot zdalnego sterowania lub przez protokół DMX. Wyświetlacz modułu sterowania ma trzy zakładki ustawień. Każda wyświetla się, gdy naciskamy odpowiedni dla niej przycisk. Na pierwszej stronie znajdują się ustawienia temperatury barwowej i jasności. Aby zmienić wartości, naciśnij odpowiedni przycisk (13/14) i ustaw zadaną wartość pokrętłem do regulacji (19). Wciskając pokrętło można zmienić dokładność regulacji: F to 10 kroków, S jeden. Na drugiej stronie znajdują się ustawienia RGB. Aby zmienić wartości, naciśnij przycisk (10/11/12) i ustaw zadaną wartość pokrętłem do regulacji (19). Wciskając pokrętło można zmienić dokładność regulacji: F to 10 kroków, S jeden. Na trzeciej stronie znajdują się ustawienia DMX i presety. Aby zmienić wartości, naciśnij odpowiedni przycisk (15/16) i ustaw zadaną wartość pokrętłem do regulacji. Wciskając pokrętło można zmienić dokładność regulacji: F to 10 kroków, S jeden. Kanał DMX jest taki sam jak kanał pilota zdalnego sterowania.

6 Praca z akumulatorem Panel LED można zasilać z akumulatorów z mocowaniem Sony V-mount. 1. Upewnij się, że lampa jest wyłączona, następnie zamontuj akumulator w mocowaniu (1) 2. Włącz lampę, przestawiając przełącznik na pozycję II 3. Aby wyjąć baterię, wyłącz lampę i wyjmij baterię z mocowania, naciskając przycisk blokady na górze mocowania. Praca z modyfikatorami światła Modyfikatory światła są mocowane do uchwytów z przodu lampy. Najpierw należy zamocować dolną stronę, potem górną. Praca z protokołem DMX Wybierz adres startowy DMX moduł lampy ma 6 kanałów. Porty RJ-45 DMX nie są zaprogramowane na wejście/wyjście i mogą pracować w obu trybach. Możliwe jest tylko jedno wejście i wyjście. CH1 Temperatura barwowa CH2 Jasność lampy CH3 Nasycenie RED CH4 Nasycenie GREEN CH5 Nasycenie BLUE CH6 Presety

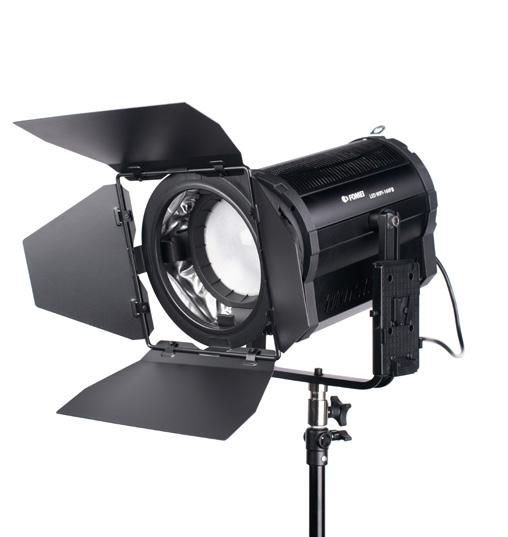

7 D. DANE TECHNICZNE Energia 240W LUX (5600K) 0,5/18200, 1m/5830, 2m/1710 CRI 95 Kąt padania światła 120 o, z plastrem miodu 65 O Regulacja jasności 0-100% Ilość diod LED 768 white, 768 yellow, 720 RGB Brak efektu migotania Tak Temperatura barwowa DMX Zasilacz sieciowy 2700K K RJ-45 Tak Waga 8 Kg lampa, moduł sterowania 3,3 Kg E. INNE LAMPY FOMEI LED ROLL 62W FY3567 LED WIFI 160FB FY3415 LED RING WIFI 32W FY3419

8 FOMEI s.r.o. Machkova Hradec Králové Medikon Polska Sp. z o.o. ul. Cyklamenów Warszawa sls@medikon.pl FOMEI Servis Tel.: servis@fomei.com
