1 TS mgr inż. Maciej Stolarczyk ul. Żbikowska 22, Pruszków, Tel , Fax: NIP: Nr umowy / zlecenia: umowa z dn. 8 czerwca 2012 r. PROJEKT BUDOWLANY ZAMIENNY WYMIANY INSTALACJI CENTRALNEGO OGRZEWANIA DLA BUDYNKU SZKOLNEGO GIMNAZJUM NR 1 PRZY UL. KS. R. JAWORSKIEGO 25 W PŁOŃSKU OBIEKT: BUDYNEK SZKOLNY GIMNAZJUM NR 1 W PŁOŃSKU UL. KS. R. JAWORSKIEGO 25, PŁOŃSK INWESTOR: GIMNAZJUM NR 1 W PŁOŃSKU IM. PAPIEŻA JANA PAWŁA II Imię i Nazwisko Data Podpis Opracował mgr inż. Maciej Stolarczyk Projektował mgr inż. Eleonora Stolarczyk upr. 442/ Sprawdził mgr inż. Anna Mazur upr. Wa-388/ Warszawa czerwiec 2012

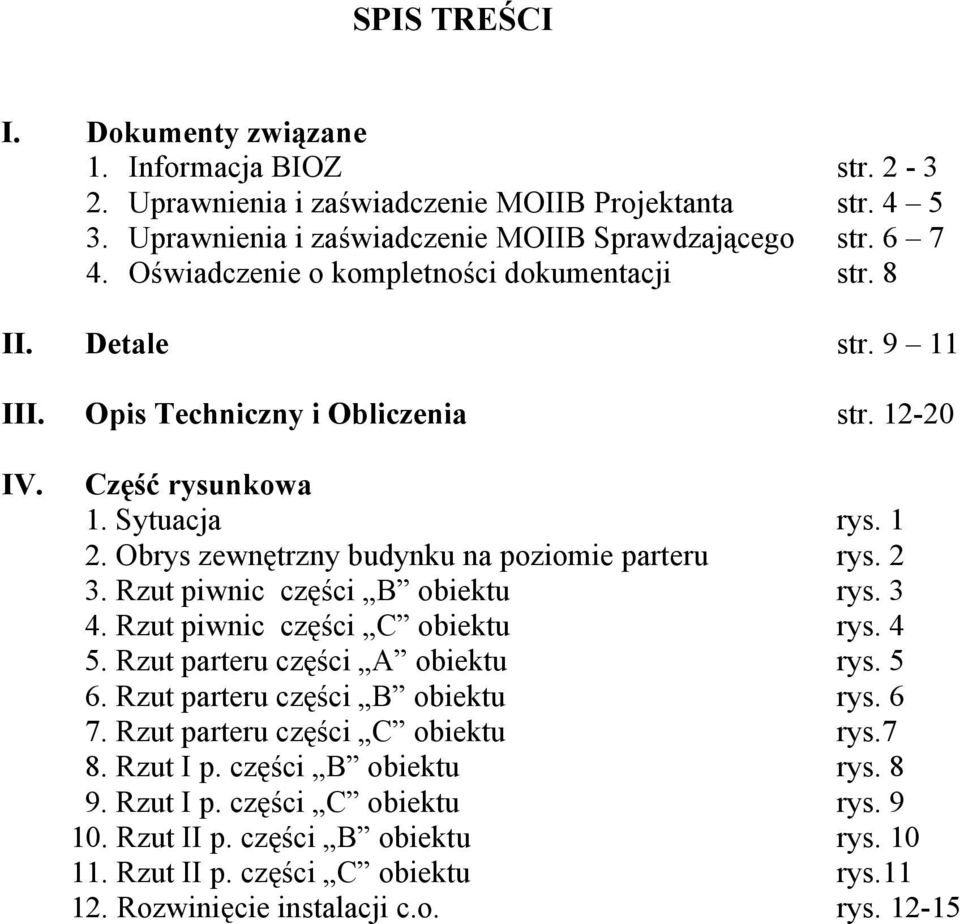

2 SPIS TREŚCI I. Dokumenty związane 1. Informacja BIOZ str Uprawnienia i zaświadczenie MOIIB Projektanta str Uprawnienia i zaświadczenie MOIIB Sprawdzającego str Oświadczenie o kompletności dokumentacji str. 8 II. Detale str III. Opis Techniczny i Obliczenia str IV. Część rysunkowa 1. Sytuacja rys Obrys zewnętrzny budynku na poziomie parteru rys Rzut piwnic części B obiektu rys Rzut piwnic części C obiektu rys Rzut parteru części A obiektu rys Rzut parteru części B obiektu rys Rzut parteru części C obiektu rys.7 8. Rzut I p. części B obiektu rys Rzut I p. części C obiektu rys Rzut II p. części B obiektu rys Rzut II p. części C obiektu rys Rozwinięcie instalacji c.o. rys

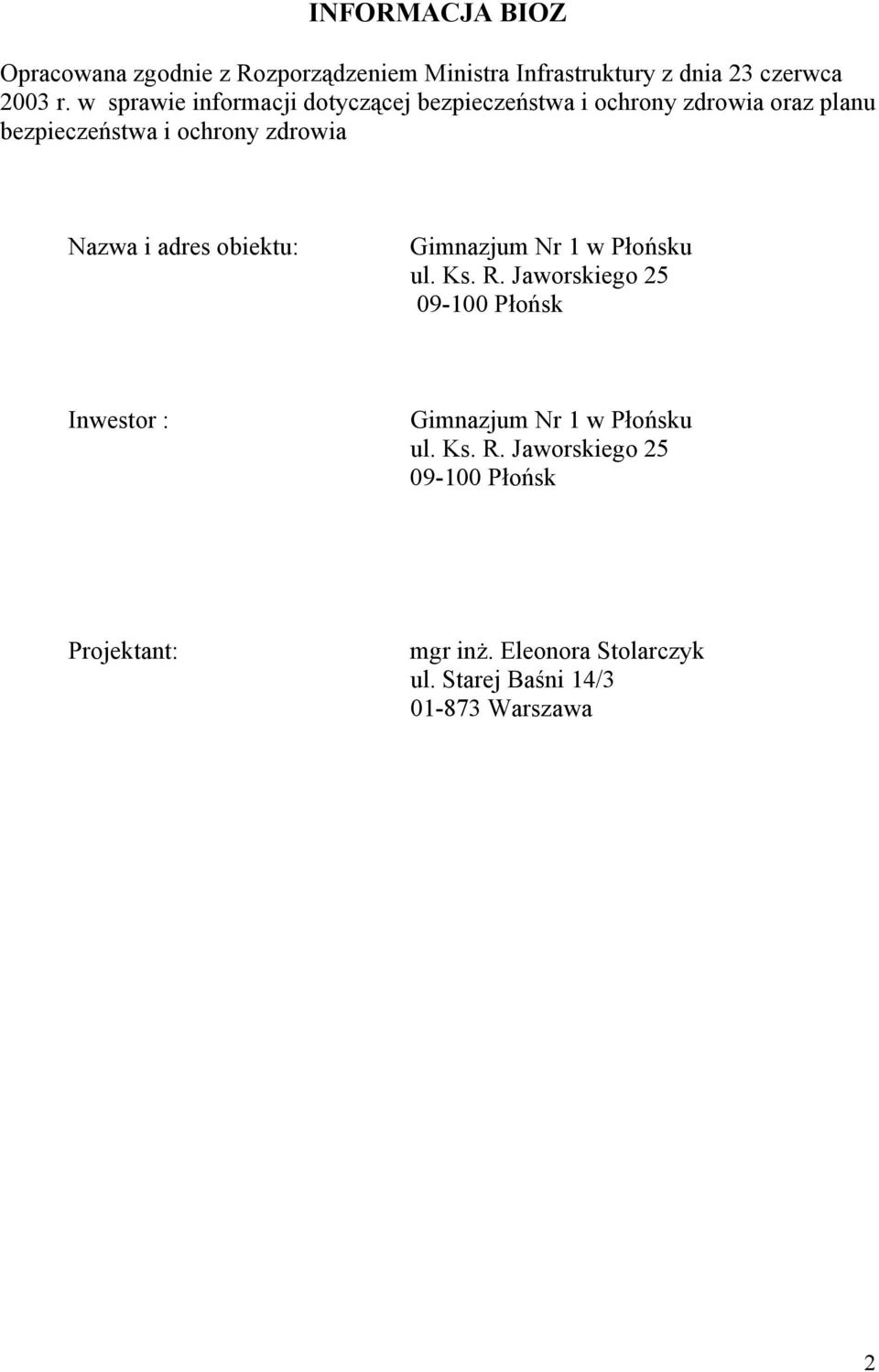

3 INFORMACJA BIOZ Opracowana zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Nazwa i adres obiektu: Gimnazjum Nr 1 w Płońsku ul. Ks. R. Jaworskiego Płońsk Inwestor : Gimnazjum Nr 1 w Płońsku ul. Ks. R. Jaworskiego Płońsk Projektant: mgr inż. Eleonora Stolarczyk ul. Starej Baśni 14/ Warszawa 2

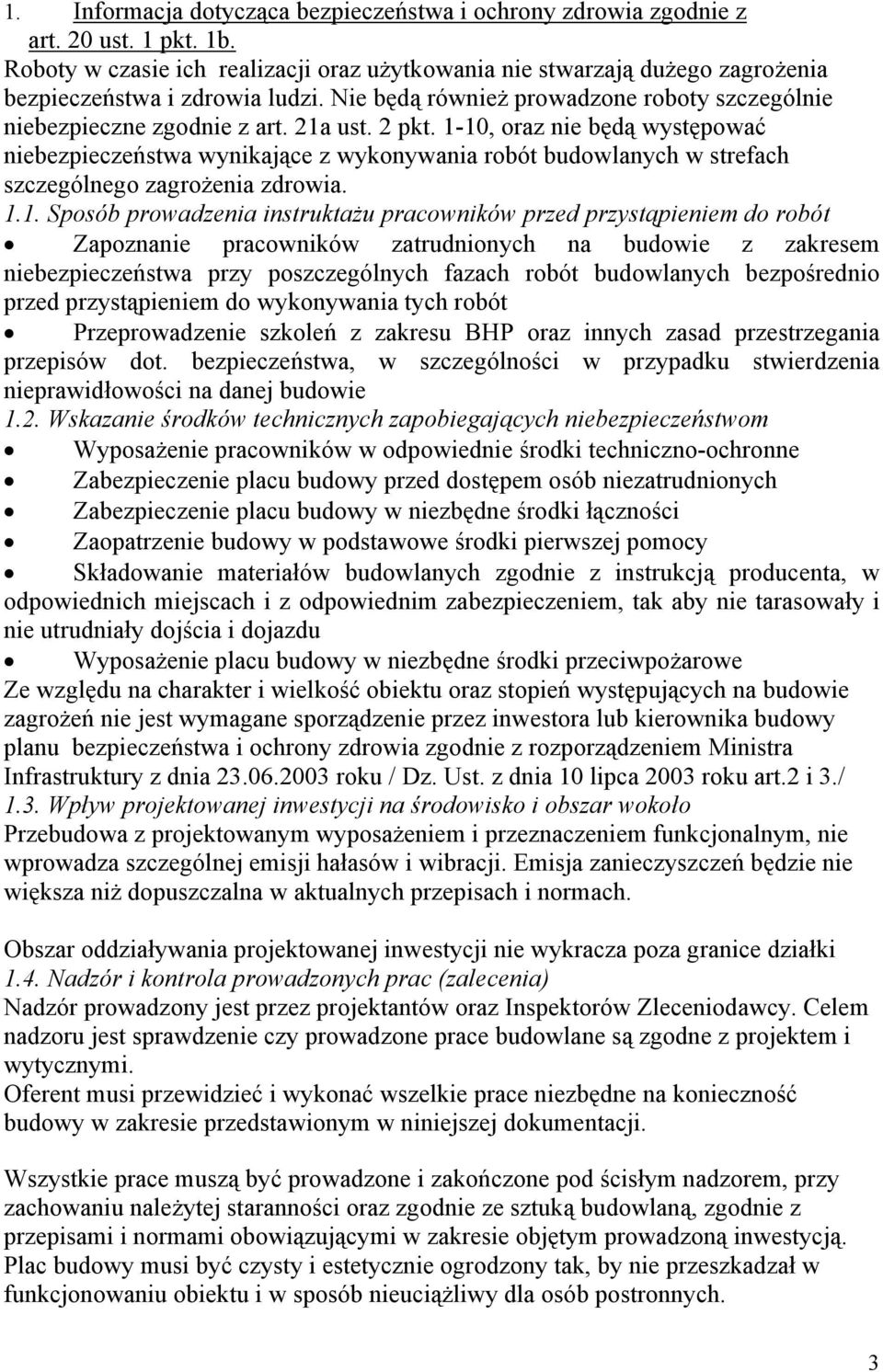

4 1. Informacja dotycząca bezpieczeństwa i ochrony zdrowia zgodnie z art. 20 ust. 1 pkt. 1b. Roboty w czasie ich realizacji oraz użytkowania nie stwarzają dużego zagrożenia bezpieczeństwa i zdrowia ludzi. Nie będą również prowadzone roboty szczególnie niebezpieczne zgodnie z art. 21a ust. 2 pkt. 1-10, oraz nie będą występować niebezpieczeństwa wynikające z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia Sposób prowadzenia instruktażu pracowników przed przystąpieniem do robót Zapoznanie pracowników zatrudnionych na budowie z zakresem niebezpieczeństwa przy poszczególnych fazach robót budowlanych bezpośrednio przed przystąpieniem do wykonywania tych robót Przeprowadzenie szkoleń z zakresu BHP oraz innych zasad przestrzegania przepisów dot. bezpieczeństwa, w szczególności w przypadku stwierdzenia nieprawidłowości na danej budowie 1.2. Wskazanie środków technicznych zapobiegających niebezpieczeństwom Wyposażenie pracowników w odpowiednie środki techniczno-ochronne Zabezpieczenie placu budowy przed dostępem osób niezatrudnionych Zabezpieczenie placu budowy w niezbędne środki łączności Zaopatrzenie budowy w podstawowe środki pierwszej pomocy Składowanie materiałów budowlanych zgodnie z instrukcją producenta, w odpowiednich miejscach i z odpowiednim zabezpieczeniem, tak aby nie tarasowały i nie utrudniały dojścia i dojazdu Wyposażenie placu budowy w niezbędne środki przeciwpożarowe Ze względu na charakter i wielkość obiektu oraz stopień występujących na budowie zagrożeń nie jest wymagane sporządzenie przez inwestora lub kierownika budowy planu bezpieczeństwa i ochrony zdrowia zgodnie z rozporządzeniem Ministra Infrastruktury z dnia roku / Dz. Ust. z dnia 10 lipca 2003 roku art.2 i 3./ 1.3. Wpływ projektowanej inwestycji na środowisko i obszar wokoło Przebudowa z projektowanym wyposażeniem i przeznaczeniem funkcjonalnym, nie wprowadza szczególnej emisji hałasów i wibracji. Emisja zanieczyszczeń będzie nie większa niż dopuszczalna w aktualnych przepisach i normach. Obszar oddziaływania projektowanej inwestycji nie wykracza poza granice działki 1.4. Nadzór i kontrola prowadzonych prac (zalecenia) Nadzór prowadzony jest przez projektantów oraz Inspektorów Zleceniodawcy. Celem nadzoru jest sprawdzenie czy prowadzone prace budowlane są zgodne z projektem i wytycznymi. Oferent musi przewidzieć i wykonać wszelkie prace niezbędne na konieczność budowy w zakresie przedstawionym w niniejszej dokumentacji. Wszystkie prace muszą być prowadzone i zakończone pod ścisłym nadzorem, przy zachowaniu należytej staranności oraz zgodnie ze sztuką budowlaną, zgodnie z przepisami i normami obowiązującymi w zakresie objętym prowadzoną inwestycją. Plac budowy musi być czysty i estetycznie ogrodzony tak, by nie przeszkadzał w funkcjonowaniu obiektu i w sposób nieuciążliwy dla osób postronnych. 3

5

6

7

8

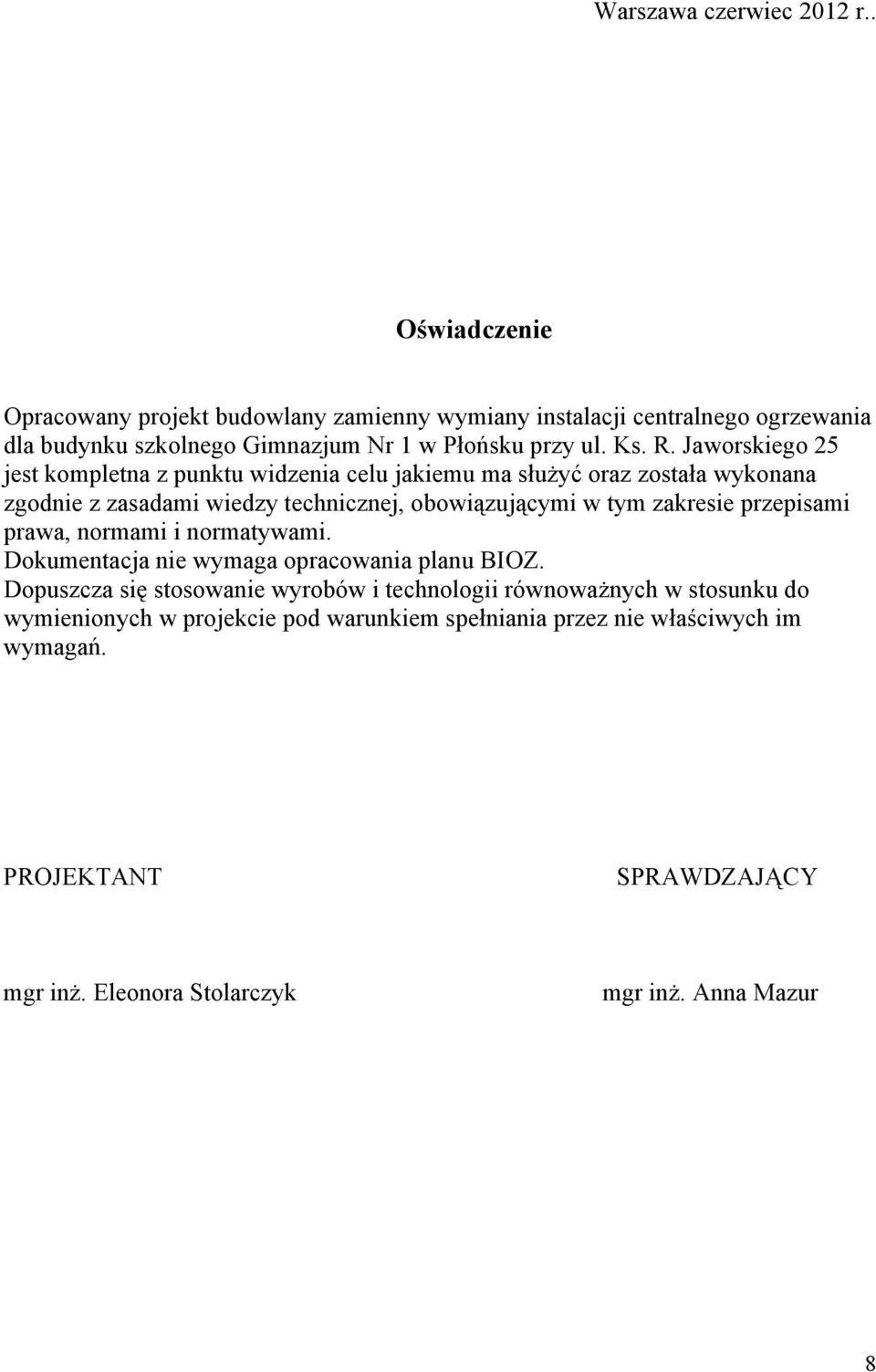

9 Warszawa czerwiec 2012 r.. Oświadczenie Opracowany projekt budowlany zamienny wymiany instalacji centralnego ogrzewania dla budynku szkolnego Gimnazjum Nr 1 w Płońsku przy ul. Ks. R. Jaworskiego 25 jest kompletna z punktu widzenia celu jakiemu ma służyć oraz została wykonana zgodnie z zasadami wiedzy technicznej, obowiązującymi w tym zakresie przepisami prawa, normami i normatywami. Dokumentacja nie wymaga opracowania planu BIOZ. Dopuszcza się stosowanie wyrobów i technologii równoważnych w stosunku do wymienionych w projekcie pod warunkiem spełniania przez nie właściwych im wymagań. PROJEKTANT SPRAWDZAJĄCY mgr inż. Eleonora Stolarczyk mgr inż. Anna Mazur 8

10

11

12

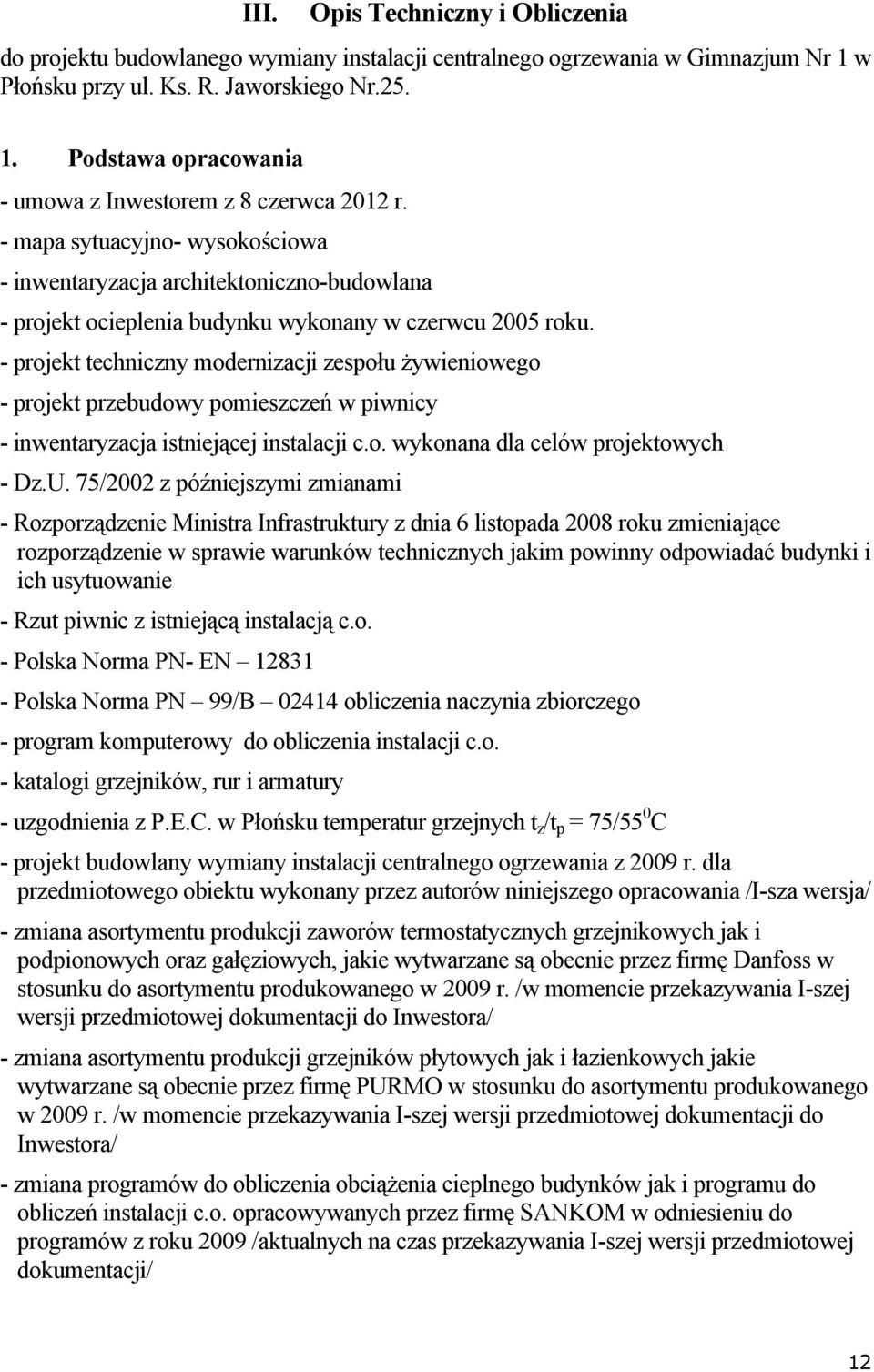

13 III. Opis Techniczny i Obliczenia do projektu budowlanego wymiany instalacji centralnego ogrzewania w Gimnazjum Nr 1 w Płońsku przy ul. Ks. R. Jaworskiego Nr Podstawa opracowania - umowa z Inwestorem z 8 czerwca 2012 r. - mapa sytuacyjno- wysokościowa - inwentaryzacja architektoniczno-budowlana - projekt ocieplenia budynku wykonany w czerwcu 2005 roku. - projekt techniczny modernizacji zespołu żywieniowego - projekt przebudowy pomieszczeń w piwnicy - inwentaryzacja istniejącej instalacji c.o. wykonana dla celów projektowych - Dz.U. 75/2002 z późniejszymi zmianami - Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 roku zmieniające rozporządzenie w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - Rzut piwnic z istniejącą instalacją c.o. - Polska Norma PN- EN Polska Norma PN 99/B obliczenia naczynia zbiorczego - program komputerowy do obliczenia instalacji c.o. - katalogi grzejników, rur i armatury - uzgodnienia z P.E.C. w Płońsku temperatur grzejnych t z /t p = 75/55 0 C - projekt budowlany wymiany instalacji centralnego ogrzewania z 2009 r. dla przedmiotowego obiektu wykonany przez autorów niniejszego opracowania /I-sza wersja/ - zmiana asortymentu produkcji zaworów termostatycznych grzejnikowych jak i podpionowych oraz gałęziowych, jakie wytwarzane są obecnie przez firmę Danfoss w stosunku do asortymentu produkowanego w 2009 r. /w momencie przekazywania I-szej wersji przedmiotowej dokumentacji do Inwestora/ - zmiana asortymentu produkcji grzejników płytowych jak i łazienkowych jakie wytwarzane są obecnie przez firmę PURMO w stosunku do asortymentu produkowanego w 2009 r. /w momencie przekazywania I-szej wersji przedmiotowej dokumentacji do Inwestora/ - zmiana programów do obliczenia obciążenia cieplnego budynków jak i programu do obliczeń instalacji c.o. opracowywanych przez firmę SANKOM w odniesieniu do programów z roku 2009 /aktualnych na czas przekazywania I-szej wersji przedmiotowej dokumentacji/ 12

14 2. Zakres opracowania Projekt obejmuje całkowitą wymianę instalacji c.o. w Gimnazjum Nr 1 w Płońsku z regulacją przy pomocy zaworów termostatycznych przy grzejnikach i zaworów podpionowych oraz gałęziowych firmy Danfoss. Wymiana obejmuje instalację w całym budynku do rozdzielaczy w węźle cieplnym. Węzeł cieplny nie podlega opracowaniu. 3. Opis ogólny budynku Budynek wybudowano w latach siedemdziesiątych. Bryła budynku składa się z trzech części: - A - sala gimnastyczna oraz z zapleczem sanitarnym i magazynowym + mieszkanie dozorcy - B - budynek dydaktyczny - trzy kondygnacje nadziemne i piwnice użytkowe - C budynek dydaktyczny trzy kondygnacje nadziemne i piwnice użytkowe Dane liczbowe: - Powierznie zabudowy 1368m 2 - Powierzchnia użytkowa- 2972m 2 - Kubatura ogólna m 3 Konstrukcja budynku Ściany i stropy z bloków cegły żerańskiej, ocieplone zgodnie z projektem ocieplenia. Stropodach wentylowany nad częścią C i B nie był dodatkowo ocieplany tylko istniejąca warstwa izolacyjna wykonana podczas budowy obiektu. Dach nad salą gimnastyczną i stropodach nad niższą częścią są ocieplone dodatkowo wełną mineralną twardą gr. 10cm ( wg danych uzyskanych od Inwestora). Ściany piwnic wylewane-betonowe. Ściany działowe z cegły pełnej. Strop nad piwnicą po części z pustaków DZ i płyt żerańskich. Budynek jest wyposażony w instalację: centralnego ogrzewania (składającą się z grzejników żeliwnych i rur stalowych) zasilanej z miejskiej sieci ciepłowniczej wody zimnej i ppoż. (instalacja z rur stalowych) kanalizacji z rur żeliwnych (częściowo już wymieniona na rury PCV) gazową przeznaczona do likwidacji na terenie samej szkoły (nie dot. mieszkania służbowego) elektryczną telefoniczną monitoringu ciepłej woda otrzymywanej z bojlerów elektrycznych 13

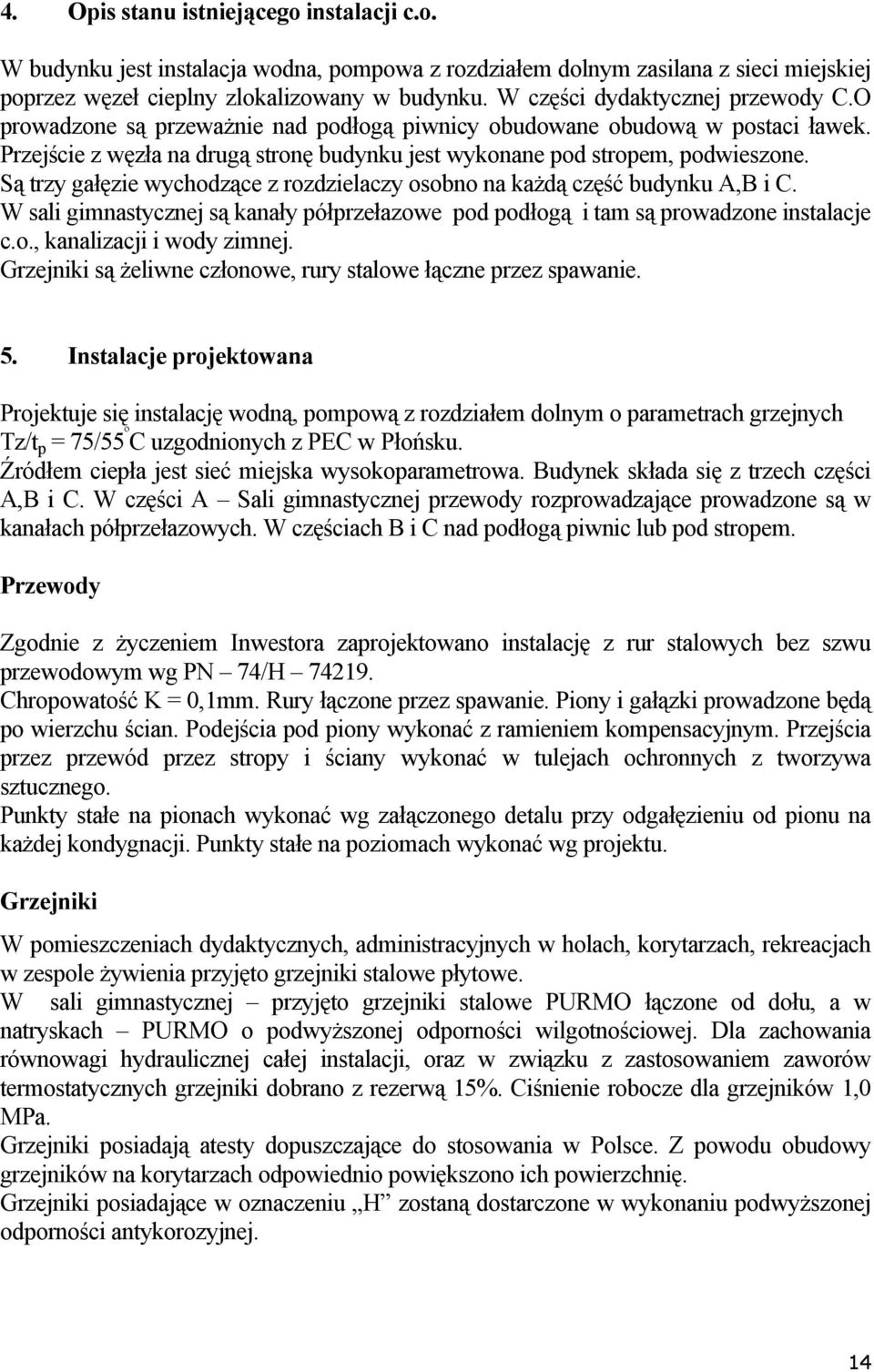

15 4. Opis stanu istniejącego instalacji c.o. W budynku jest instalacja wodna, pompowa z rozdziałem dolnym zasilana z sieci miejskiej poprzez węzeł cieplny zlokalizowany w budynku. W części dydaktycznej przewody C.O prowadzone są przeważnie nad podłogą piwnicy obudowane obudową w postaci ławek. Przejście z węzła na drugą stronę budynku jest wykonane pod stropem, podwieszone. Są trzy gałęzie wychodzące z rozdzielaczy osobno na każdą część budynku A,B i C. W sali gimnastycznej są kanały półprzełazowe pod podłogą i tam są prowadzone instalacje c.o., kanalizacji i wody zimnej. Grzejniki są żeliwne członowe, rury stalowe łączne przez spawanie. 5. Instalacje projektowana Projektuje się instalację wodną, pompową z rozdziałem dolnym o parametrach grzejnych Tz/t p = 75/55 º C uzgodnionych z PEC w Płońsku. Źródłem ciepła jest sieć miejska wysokoparametrowa. Budynek składa się z trzech części A,B i C. W części A Sali gimnastycznej przewody rozprowadzające prowadzone są w kanałach półprzełazowych. W częściach B i C nad podłogą piwnic lub pod stropem. Przewody Zgodnie z życzeniem Inwestora zaprojektowano instalację z rur stalowych bez szwu przewodowym wg PN 74/H Chropowatość K = 0,1mm. Rury łączone przez spawanie. Piony i gałązki prowadzone będą po wierzchu ścian. Podejścia pod piony wykonać z ramieniem kompensacyjnym. Przejścia przez przewód przez stropy i ściany wykonać w tulejach ochronnych z tworzywa sztucznego. Punkty stałe na pionach wykonać wg załączonego detalu przy odgałęzieniu od pionu na każdej kondygnacji. Punkty stałe na poziomach wykonać wg projektu. Grzejniki W pomieszczeniach dydaktycznych, administracyjnych w holach, korytarzach, rekreacjach w zespole żywienia przyjęto grzejniki stalowe płytowe. W sali gimnastycznej przyjęto grzejniki stalowe PURMO łączone od dołu, a w natryskach PURMO o podwyższonej odporności wilgotnościowej. Dla zachowania równowagi hydraulicznej całej instalacji, oraz w związku z zastosowaniem zaworów termostatycznych grzejniki dobrano z rezerwą 15%. Ciśnienie robocze dla grzejników 1,0 MPa. Grzejniki posiadają atesty dopuszczające do stosowania w Polsce. Z powodu obudowy grzejników na korytarzach odpowiednio powiększono ich powierzchnię. Grzejniki posiadające w oznaczeniu H zostaną dostarczone w wykonaniu podwyższonej odporności antykorozyjnej. 14

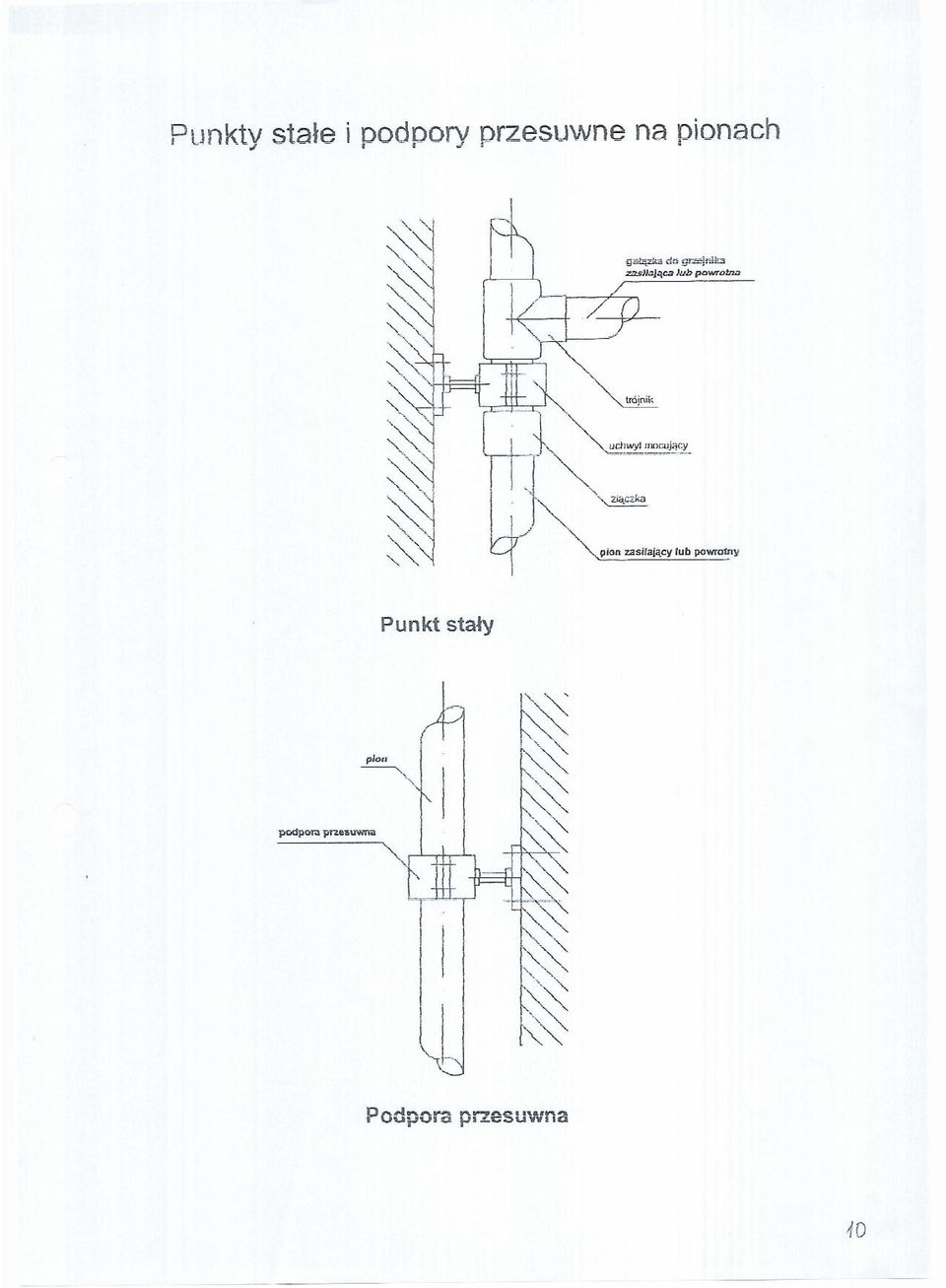

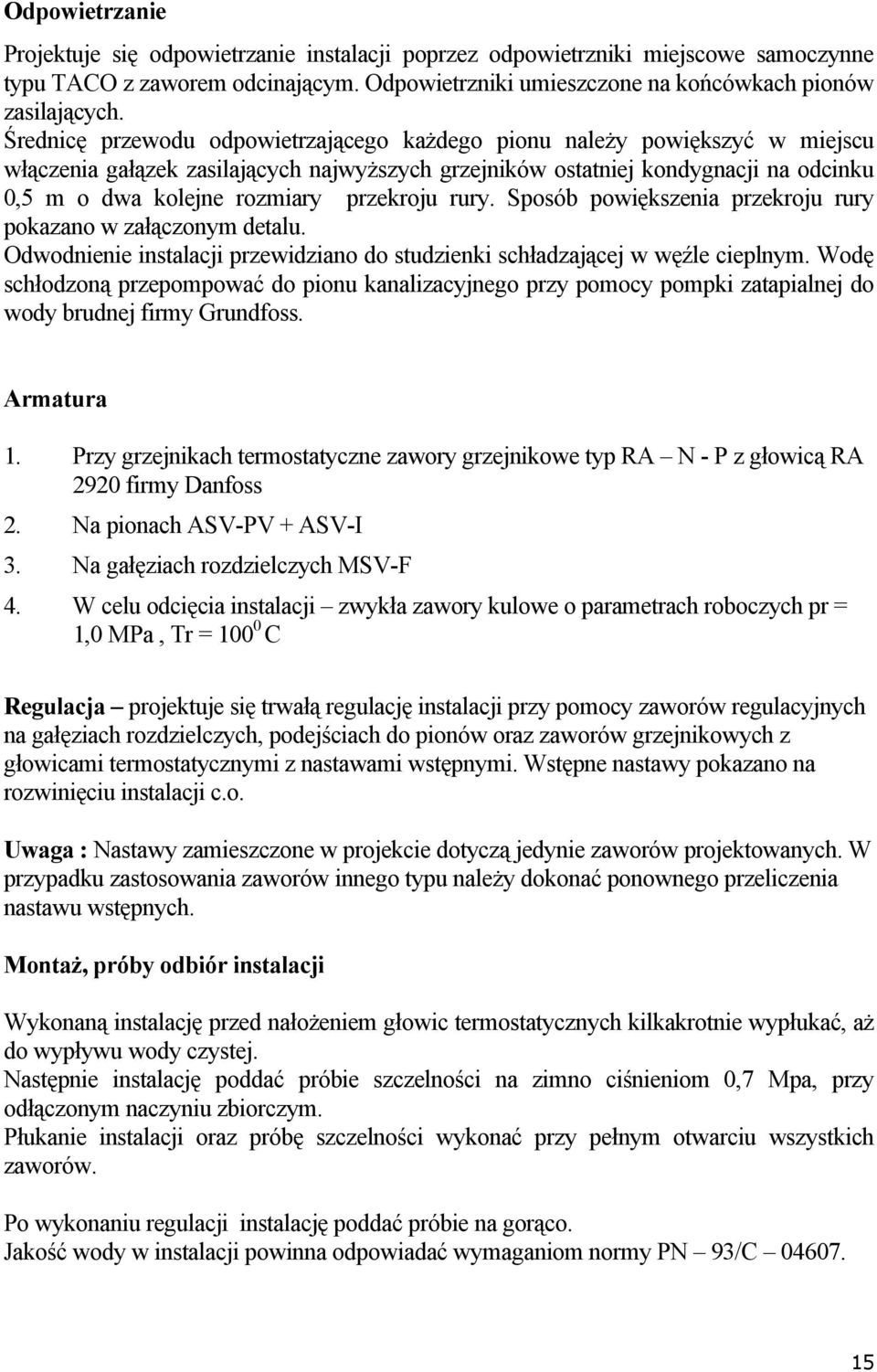

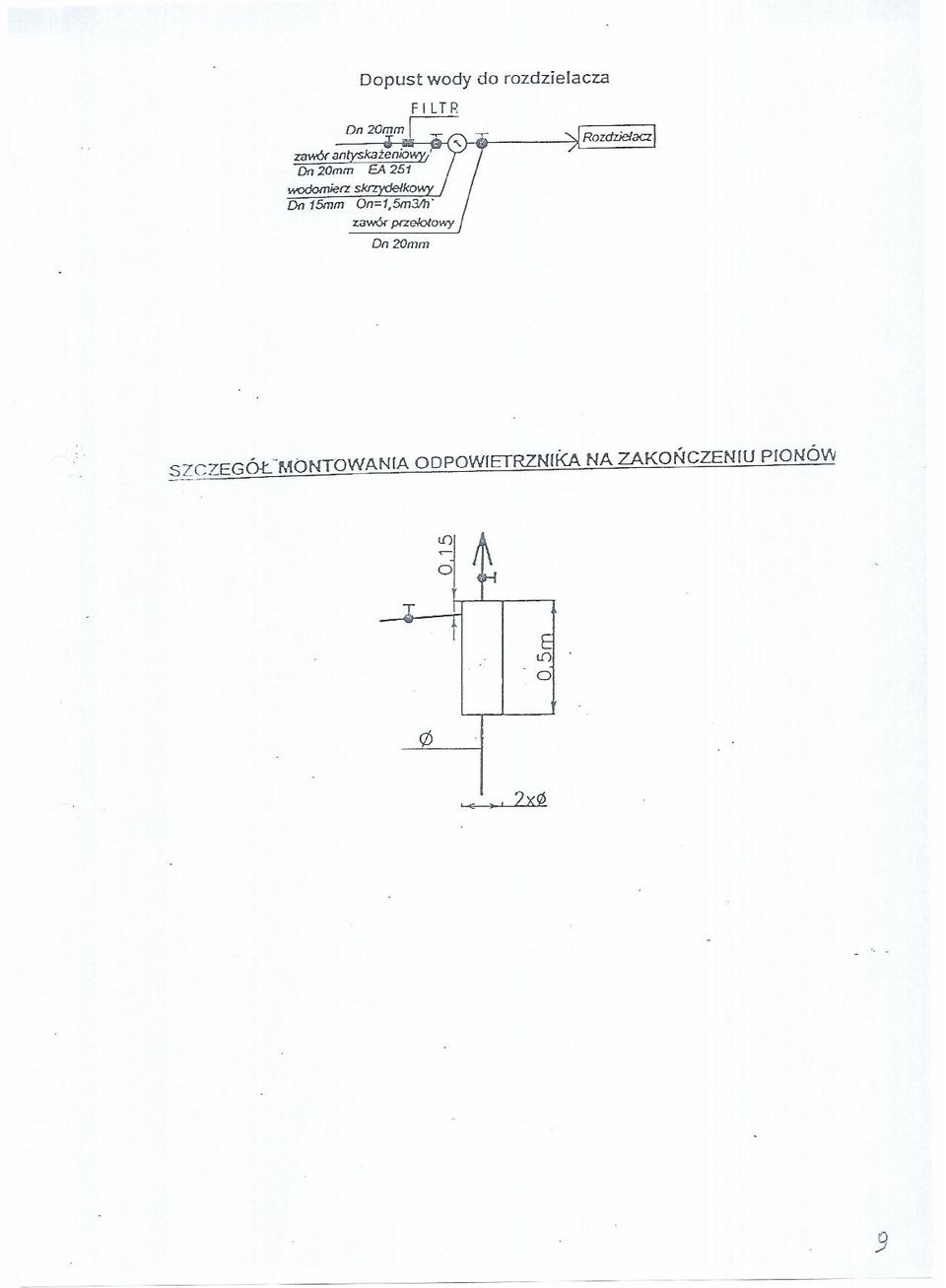

16 Odpowietrzanie Projektuje się odpowietrzanie instalacji poprzez odpowietrzniki miejscowe samoczynne typu TACO z zaworem odcinającym. Odpowietrzniki umieszczone na końcówkach pionów zasilających. Średnicę przewodu odpowietrzającego każdego pionu należy powiększyć w miejscu włączenia gałązek zasilających najwyższych grzejników ostatniej kondygnacji na odcinku 0,5 m o dwa kolejne rozmiary przekroju rury. Sposób powiększenia przekroju rury pokazano w załączonym detalu. Odwodnienie instalacji przewidziano do studzienki schładzającej w węźle cieplnym. Wodę schłodzoną przepompować do pionu kanalizacyjnego przy pomocy pompki zatapialnej do wody brudnej firmy Grundfoss. Armatura 1. Przy grzejnikach termostatyczne zawory grzejnikowe typ RA N - P z głowicą RA 2920 firmy Danfoss 2. Na pionach ASV-PV + ASV-I 3. Na gałęziach rozdzielczych MSV-F 4. W celu odcięcia instalacji zwykła zawory kulowe o parametrach roboczych pr = 1,0 MPa, Tr = C Regulacja projektuje się trwałą regulację instalacji przy pomocy zaworów regulacyjnych na gałęziach rozdzielczych, podejściach do pionów oraz zaworów grzejnikowych z głowicami termostatycznymi z nastawami wstępnymi. Wstępne nastawy pokazano na rozwinięciu instalacji c.o. Uwaga : Nastawy zamieszczone w projekcie dotyczą jedynie zaworów projektowanych. W przypadku zastosowania zaworów innego typu należy dokonać ponownego przeliczenia nastawu wstępnych. Montaż, próby odbiór instalacji Wykonaną instalację przed nałożeniem głowic termostatycznych kilkakrotnie wypłukać, aż do wypływu wody czystej. Następnie instalację poddać próbie szczelności na zimno ciśnieniom 0,7 Mpa, przy odłączonym naczyniu zbiorczym. Płukanie instalacji oraz próbę szczelności wykonać przy pełnym otwarciu wszystkich zaworów. Po wykonaniu regulacji instalację poddać próbie na gorąco. Jakość wody w instalacji powinna odpowiadać wymaganiom normy PN 93/C

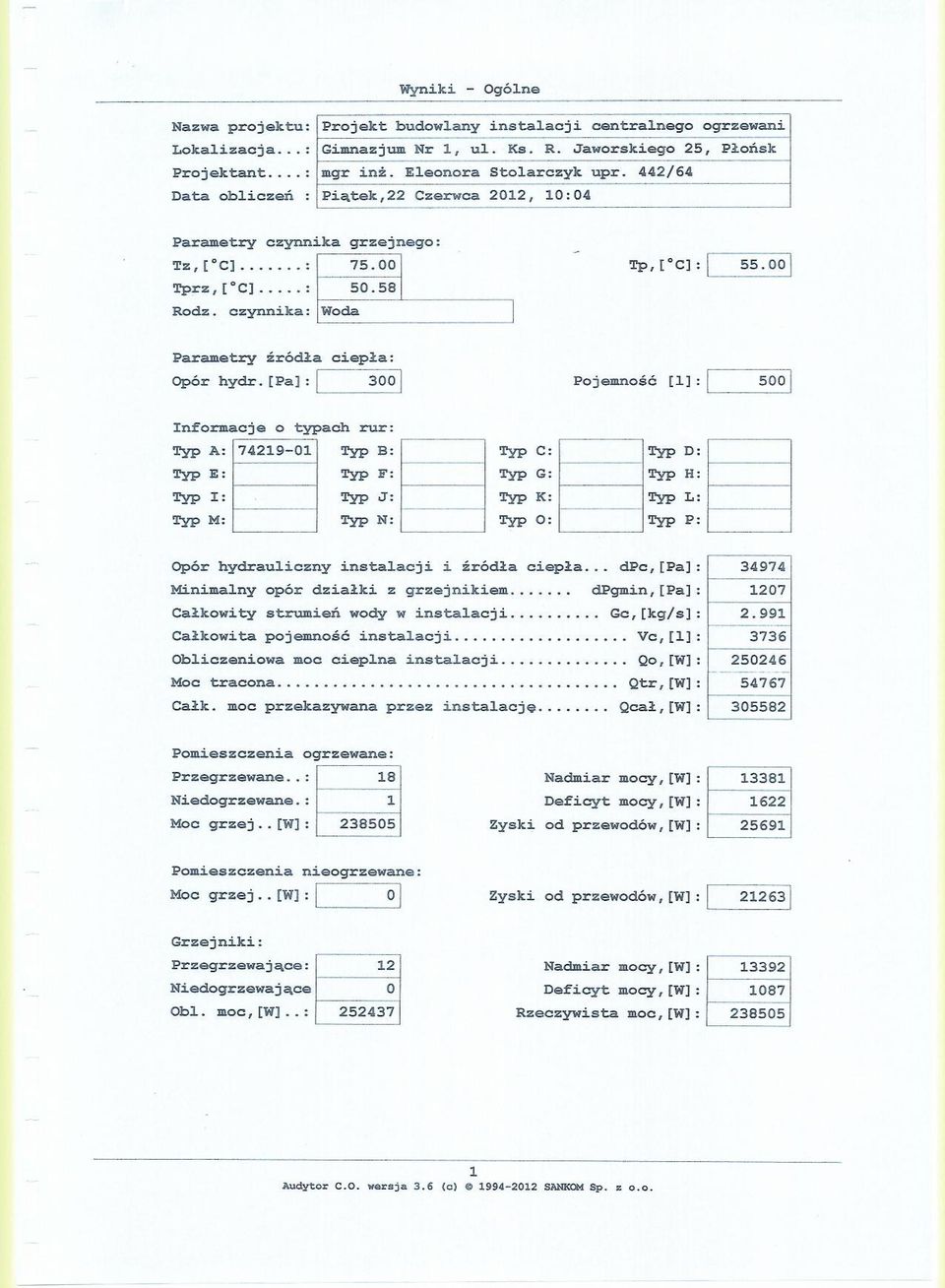

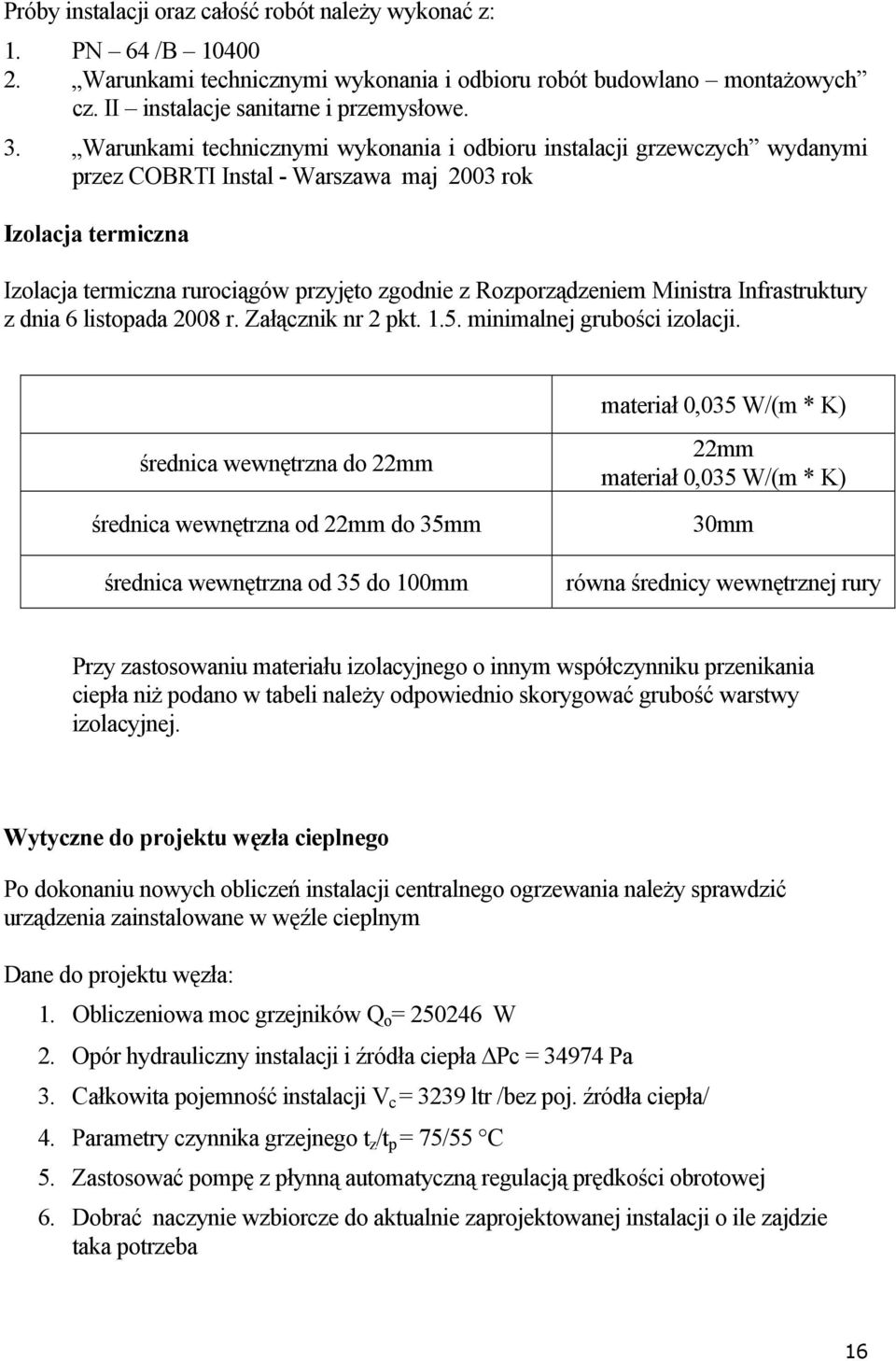

17 Próby instalacji oraz całość robót należy wykonać z: 1. PN 64 /B Warunkami technicznymi wykonania i odbioru robót budowlano montażowych cz. II instalacje sanitarne i przemysłowe. 3. Warunkami technicznymi wykonania i odbioru instalacji grzewczych wydanymi przez COBRTI Instal - Warszawa maj 2003 rok Izolacja termiczna Izolacja termiczna rurociągów przyjęto zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 2008 r. Załącznik nr 2 pkt minimalnej grubości izolacji. średnica wewnętrzna do 22mm średnica wewnętrzna od 22mm do 35mm średnica wewnętrzna od 35 do 100mm materiał 0,035 W/(m * K) 22mm materiał 0,035 W/(m * K) 30mm równa średnicy wewnętrznej rury Przy zastosowaniu materiału izolacyjnego o innym współczynniku przenikania ciepła niż podano w tabeli należy odpowiednio skorygować grubość warstwy izolacyjnej. Wytyczne do projektu węzła cieplnego Po dokonaniu nowych obliczeń instalacji centralnego ogrzewania należy sprawdzić urządzenia zainstalowane w węźle cieplnym Dane do projektu węzła: 1. Obliczeniowa moc grzejników Q o = W 2. Opór hydrauliczny instalacji i źródła ciepła Pc = Pa 3. Całkowita pojemność instalacji V c = 3239 ltr /bez poj. źródła ciepła/ 4. Parametry czynnika grzejnego t z /t p = 75/55 C 5. Zastosować pompę z płynną automatyczną regulacją prędkości obrotowej 6. Dobrać naczynie wzbiorcze do aktualnie zaprojektowanej instalacji o ile zajdzie taka potrzeba 16

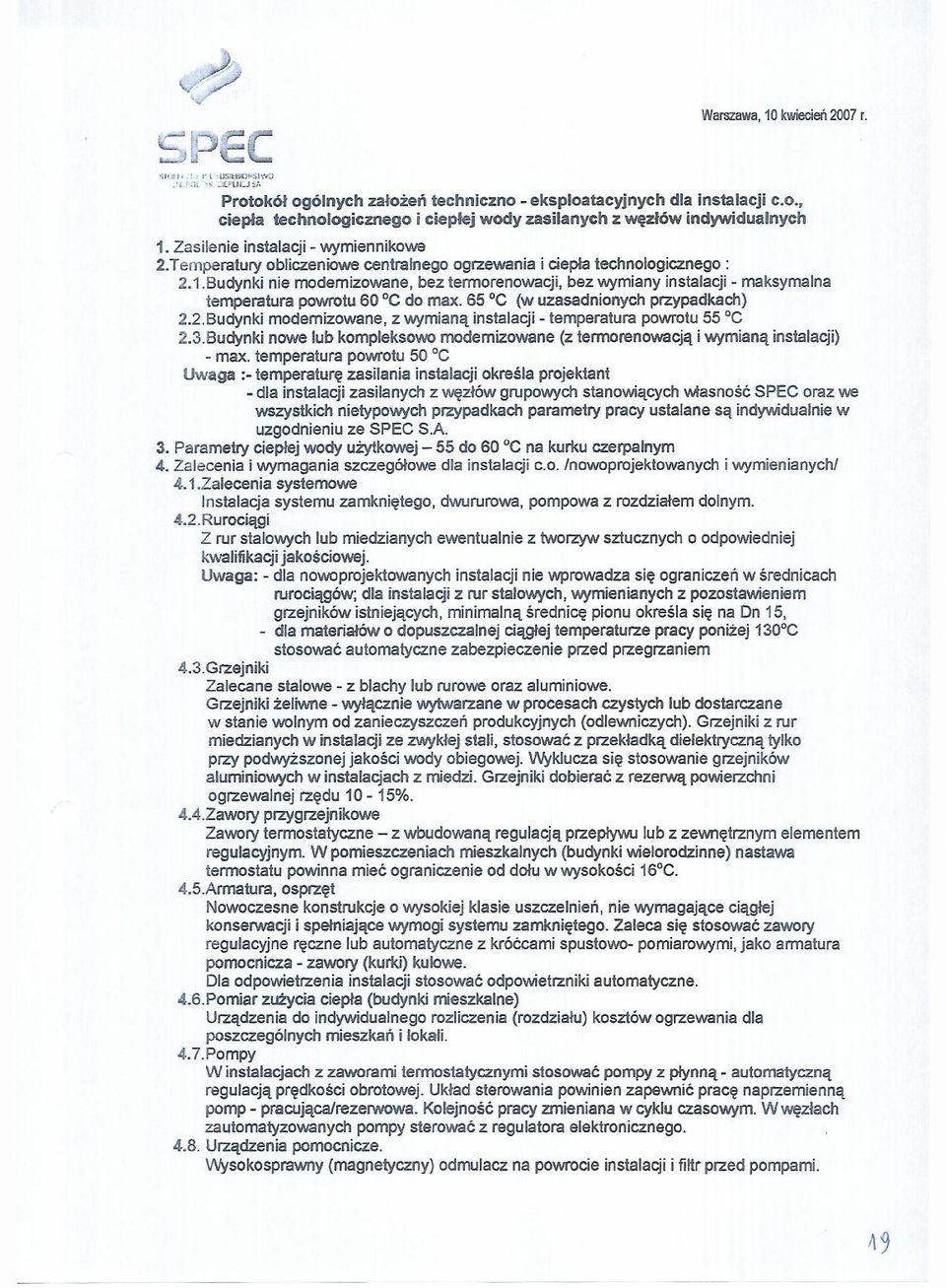

18 Uwagi: Grzejniki w gabinecie dyrektora oraz sekretariacie dyrektora na parterze zostały już wymienione i nie są ujęte w kosztorysach i przedmiarach robót. Opracowała: 17
