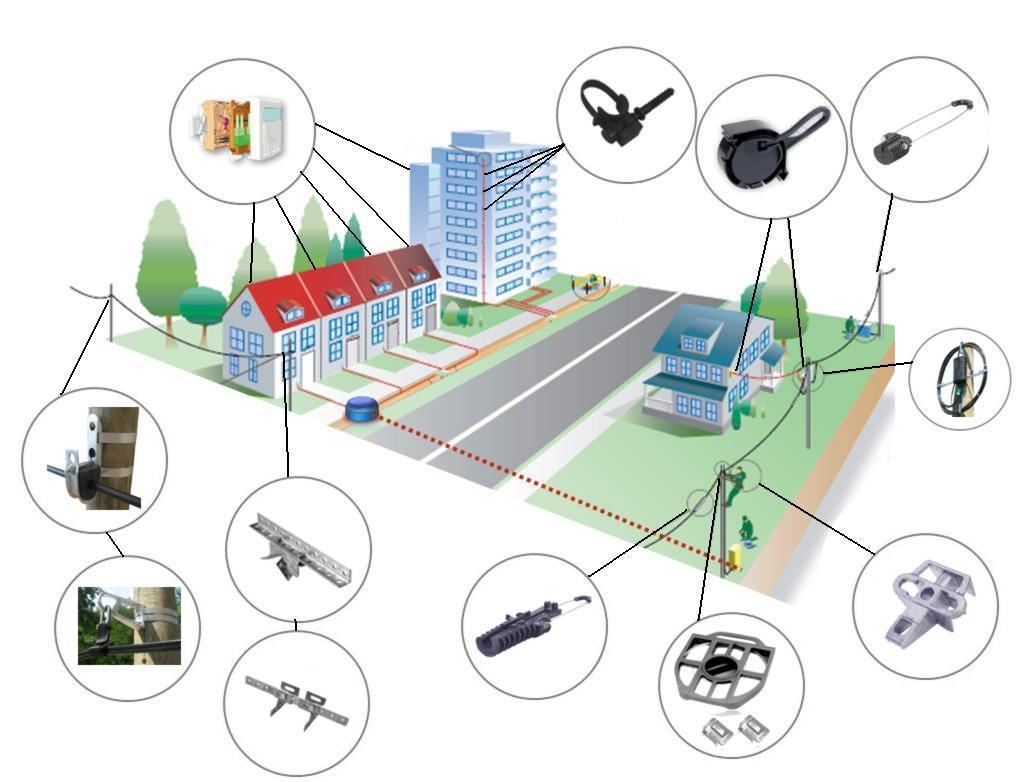

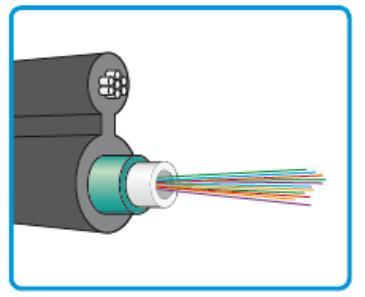

5 Dlaczego sieci napowietrzne? Koszt budowy sieci telekomunikacyjnej wykonanej jako sieć napowietrzna jest ponad czterokrotnie niższy aniżeli koszt budowy tej samej sieci wykonanej jako sieć doziemna. Czas potrzebny na budowę oraz na uzyskanie stosownych uzgodnień przy budowie sieci doziemnej jest znacznie dłuższy, niż przy wykonywaniu sieci jako napowietrznej. Wynika stąd wniosek, iż różnica kosztów może być znacznie większa. Sieci telekomunikacyjne napowietrzne można znacznie łatwiej, szybciej i taniej budować i rozbudowywać. Ze względu na łatwy dostęp do wszystkich elementów sieci napowietrznej ich konserwacja jest zdecydowanie łatwiejsza i tańsza aniżeli w przypadku sieci doziemnej. W przypadku ewentualnej awarii, zlokalizowanie uszkodzeń w sieci napowietrznej jest znacznie szybsze i łatwiejsze aniżeli w sieci doziemnej. Zastosowanie do budowy sieci napowietrznej wysokiej jakości osprzętu oferowanego przez firmę LANDL z Jaworzna daje gwarancję długiej i bezawaryjnej eksploatacji sieci. 5 S t r o n a

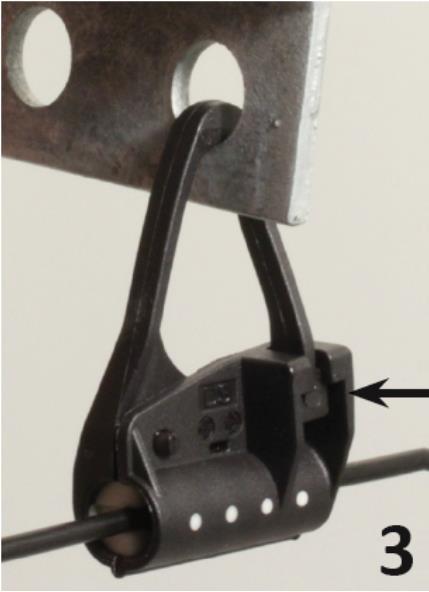

6 Uchwyty odciągowe UOM/ Stosowane do zamocowania kabla telekomunikacyjnego samonośnego o przekroju ósemkowym, ze stalową linką nośną o torach miedzianych lub światłowodowych. Nie wymagają narzędzi do montażu. UOM/6 UOM/7 UOM/9 Symbol Zakres średnic zewnętrznych linki nośnej Minimalna siła zrywająca - [mm] [dan] UOM/ UOM/ UOM/ Symbol Korpus Ząbki Linka L l E d [mm] [mm] [mm] [mm] UOM/6 Tworzywo Odlew Stal aluminium nierdzewna UOM/7 Odlew Odlew Stal aluminium aluminium nierdzewna UOM/9 Odlew Odlew Stal aluminium aluminium nierdzewna S t r o n a

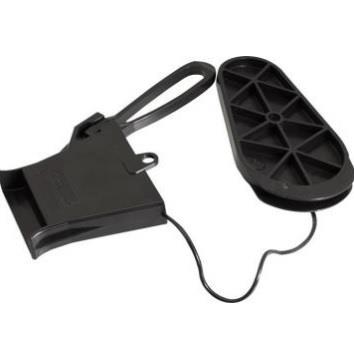

7 Uchwyty odciągowe UOO/ Stosowane do zamocowania kabla światłowodowego samonośnego o przekroju ósemkowym z dielektrycznym elementem nośnym lub kabla światłowodowego o przekroju okrągłym. Nie wymagają stosowania narzędzi do montażu. UOO/5 UOO/7 Symbol Zakres średnic zewnętrznych Minimalna siła zrywająca - [mm] [dan] UOO/ UOO/ Symbol Korpus Ząbki Linka L l E d [mm] [mm] [mm] [mm] UOO/5 Tworzywo Tworzywo Stal nierdzewna UOO/7 Tworzywo Tworzywo Stal nierdzewna S t r o n a

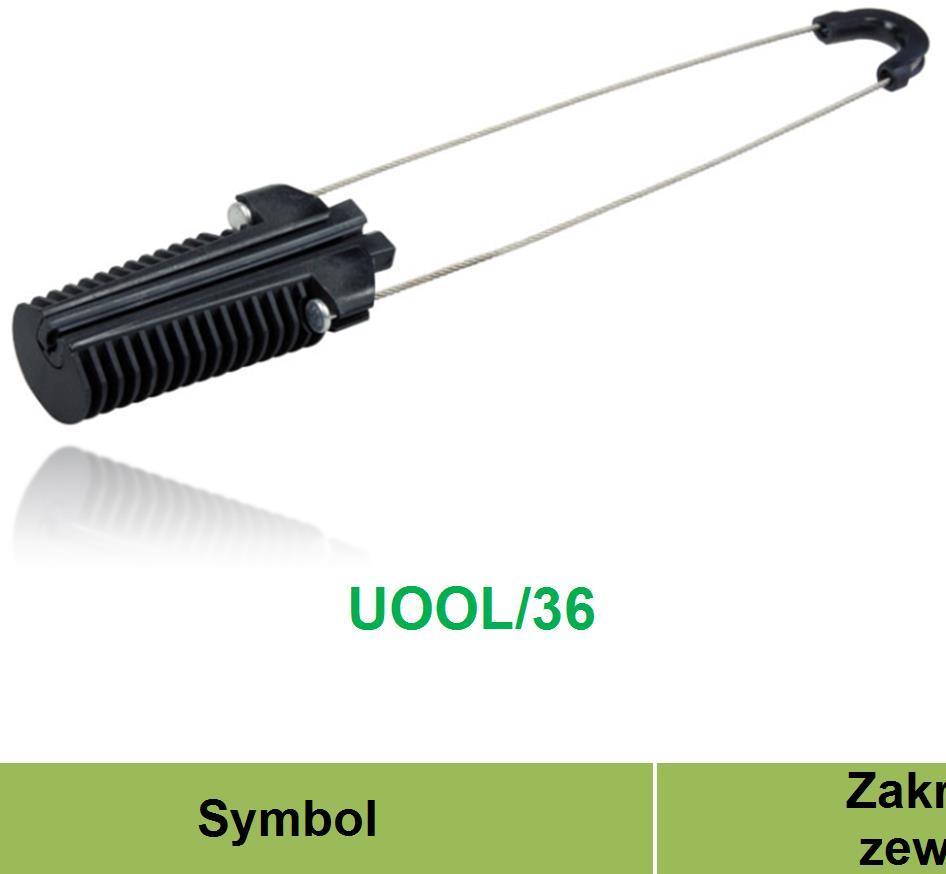

8 Uchwyty odciągowe UOOL/ Stosowane do zamocowania kabla światłowodowego samonośnego o przekroju ósemkowym z dielektrycznym elementem nośnym lub kabla światłowodowego o przekroju okrągłym. Nie wymagają stosowania narzędzi do montażu. UOOL/36 UOOL/69 Symbol Zakres średnic zewnętrznych Minimalna siła zrywająca - [mm] [dan] UOOL/ UOOL/ Symbol Korpus Ząbki Linka L l E d [mm] [mm] [mm] [mm] UOOL/36 Tworzywo Tworzywo Stal nierdzewna UOOL/69 Tworzywo Tworzywo Stal nierdzewna S t r o n a

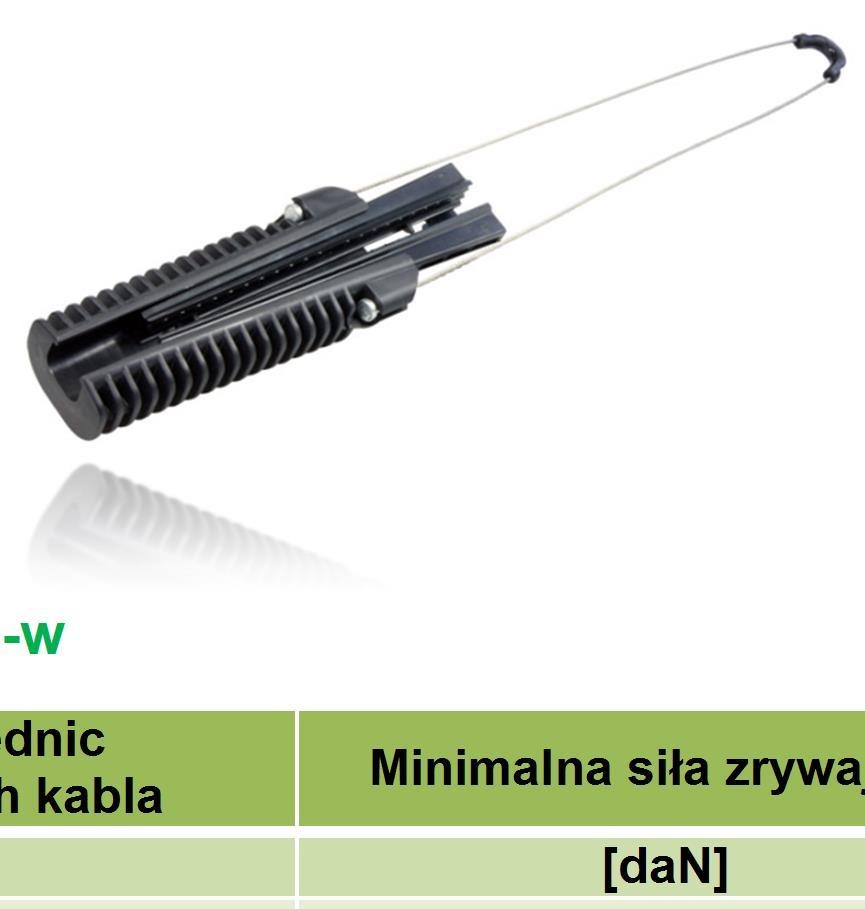

9 Uchwyty odciągowe UOO/ -w Stosowane do zamocowania kabla światłowodowego samonośnego o przekroju okrągłym typu ADSS. Nie wymagają stosowania narzędzi do montażu. UOO/ -w Symbol Zakres średnic zewnętrznych kabla Minimalna siła zrywająca - [mm] [dan] UOO/6-w UOO/8-w UOO/10-w UOO/12-w UOO/14-w UOO/16-w UOO/18-w Symbol Korpus Ząbki Linka UOO/ -w Tworzywo Tworzywo Stal nierdzewna 9 S t r o n a

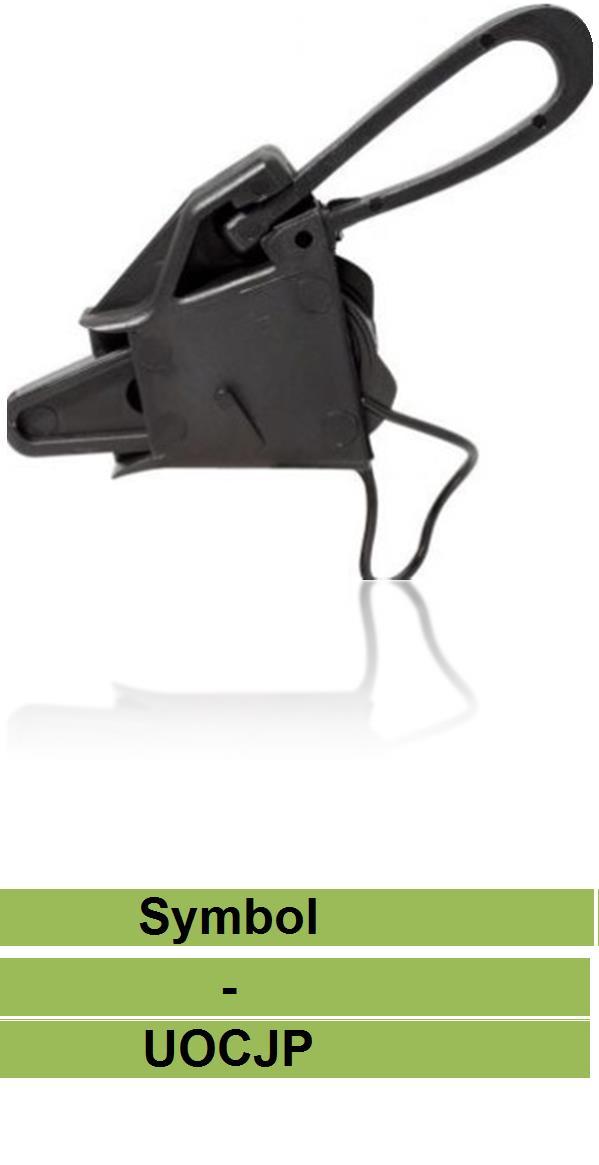

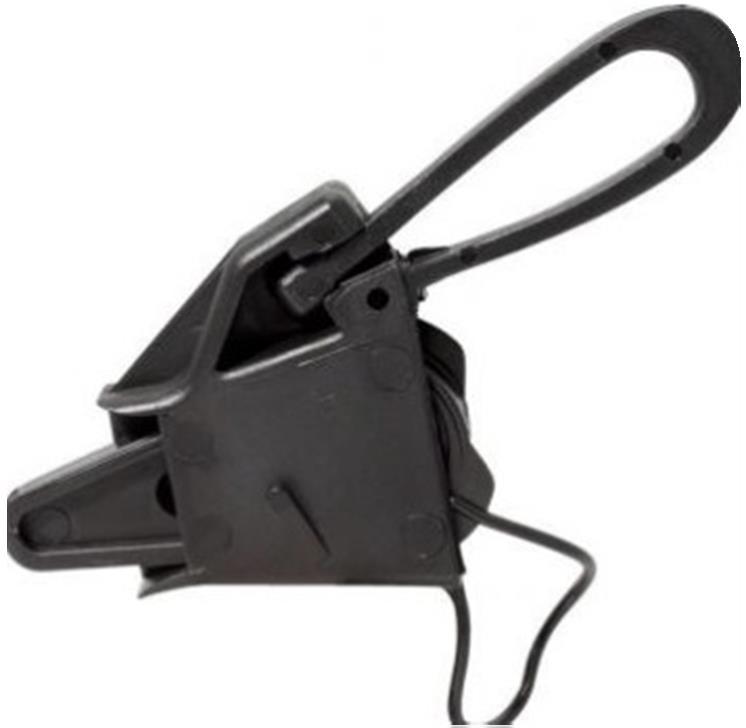

10 Uchwyt odciągowy UOC/JP Uchwyt odciągowy UOC/JP stosowany jest do zamocowania kabla telekomunikacyjnego jednoparowego, samonośnego, płaskiego. Nie wymaga stosowania narzędzi do montażu. Materiał: Korpus, klin oraz linka wykonane z termoplastycznego PE odpornego na działanie warunków atmosferycznych (promieniowanie UV). Symbol Zakres kabla Minimalna siła zrywająca - [mm] [dan] UOCJP Kabel jednoparowy S t r o n a

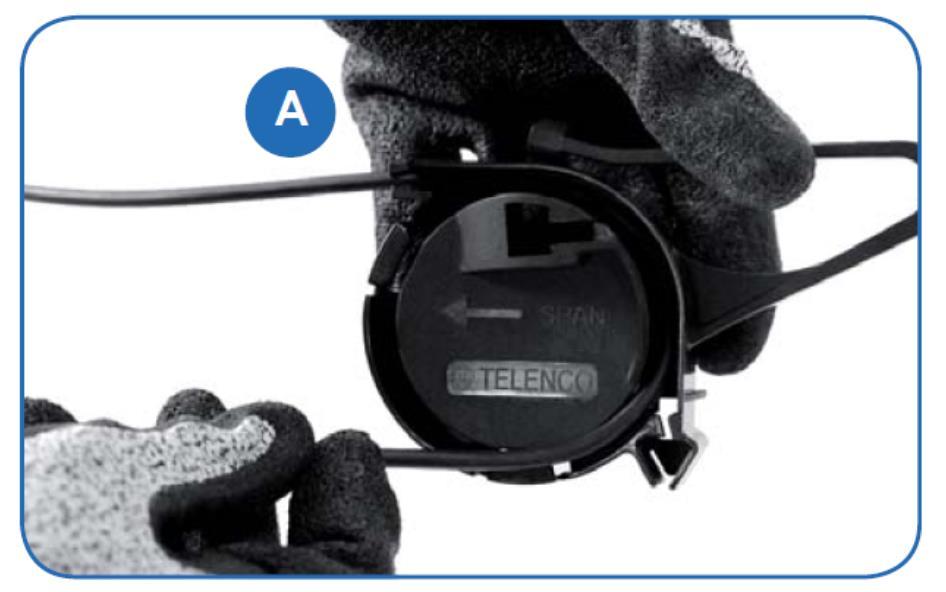

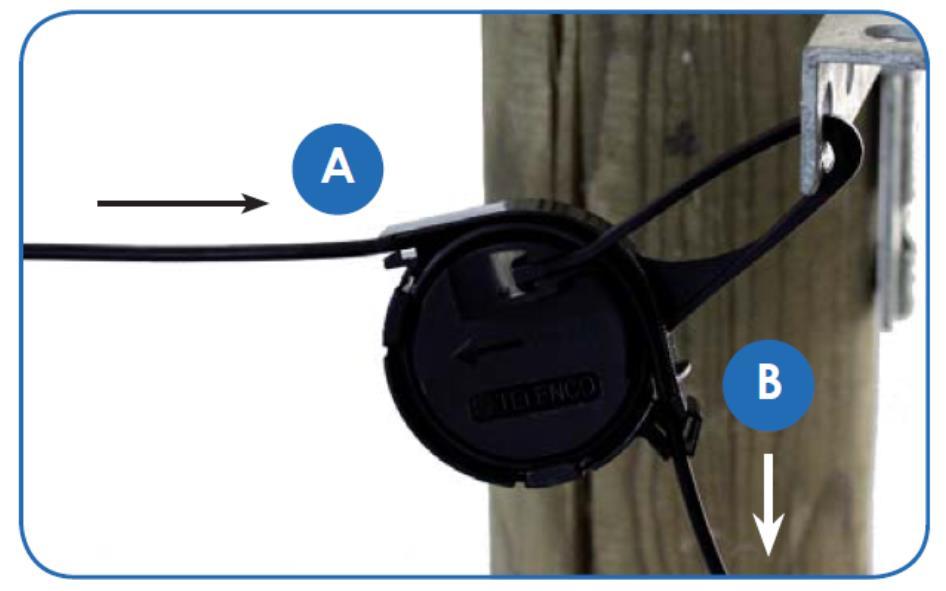

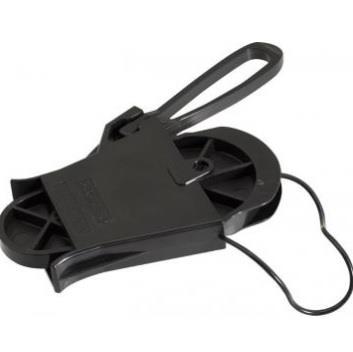

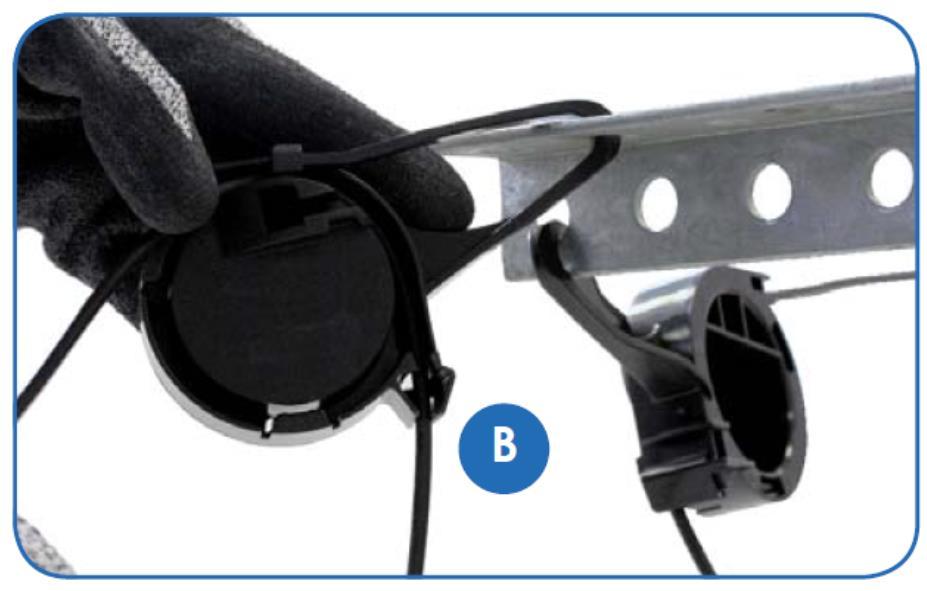

11 Uchwyt odciągowy Uchwyt abonencki przystosowany dla kabli światłowodowych okrągłych podwieszanych o średnicy zewnętrznej od 2 do 6mm. Uchwyt wykonany z tworzywa odpornego na działanie warunków atmosferycznych. Symbol Zakres średnic zewnętrznych kabla Minimalna siła zrywająca - [mm] [dan] UO@ S t r o n a

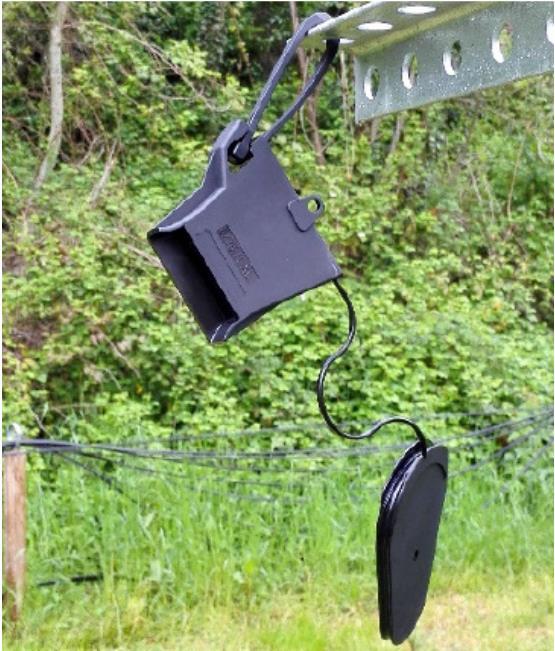

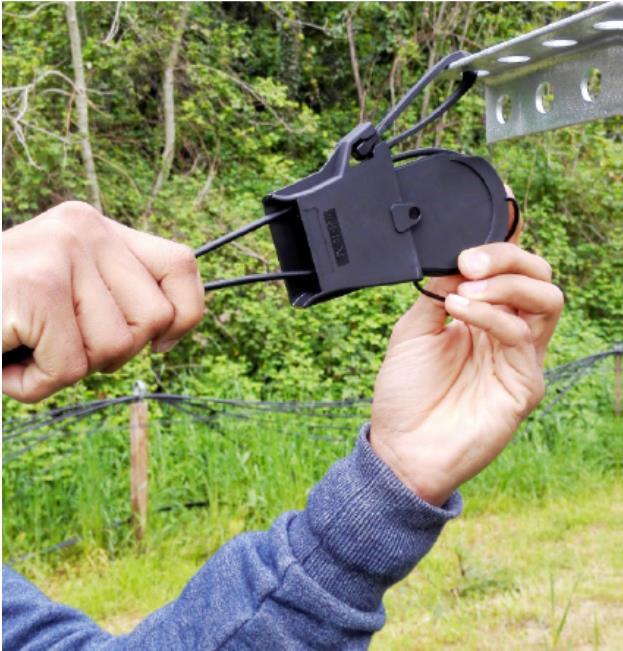

12 Uchwyty odciągowe FTTH Uchwyty abonenckie przystosowane dla kabli światłowodowych okrągłych (UO- FTTH-R) lub płaskich (UO-FTTH-F) podwieszanych o małych średnicach zewnętrznych. Uchwyty wykonane z tworzywa odpornego na działanie warunków atmosferycznych. UO-FTTH-R UO-FTTH-F Symbol Zakres średnic zewnętrznych kabla Minimalna siła zrywająca - [mm] [dan] UO-FTTH-R UO-FTTH-F 3,5 x 7, S t r o n a

13 Uchwyt odciągowy do kabli płaskich ODWAC Uchwyt odciągowy dla kabli płaskich podwieszanych o wymiarach maksymalnych 15x6mm.. Uchwyt wykonany ze stali nierdzewnej. Symbol Zakres średnic zewnętrznych kabla Wymiary [mm] Masa Wytrzymałość - [mm] a b c d [kg] [dan] ODWAC 15x , S t r o n a

14 Uchwyty odciągowe oplotowe GSDE Stosowane do zamocowania kabla światłowodowego o przekroju okrągłym typu ADSS. Nie wymagają stosowania narzędzi do montażu. Stosowane na przesłach o maksymalnej długości do 90m. Wykonane z drutów pokrytych warstwą cynku. GSDE Symbol Zakres średnic zewnętrznych kabla Masa - [mm] [kg] GSDE ,0 11,0 0,20 GSDE ,5 12,5 0,20 GSDE ,0 14,0 0,25 GSDE ,5 15,5 0,35 GSDE ,0 17,4 0,45 GSDE ,5 19,0 0,60 GSDE ,5 21,0 0,95 14 S t r o n a

15 Uchwyty odciągowe oplotowe GSDE AR Stosowane do zamocowania kabla światłowodowego o przekroju okrągłym typu ADSS. Nie wymagają stosowania narzędzi do montażu. Stosowane na przesłach o maksymalnej długości do 180m. Wykonane z drutów pokrytych warstwą cynku. GSDE AR Symbol Zakres średnic zewnętrznych kabla Masa - [mm] [kg] GSDE AR ,5 11,3 1,53 GSDE AR ,5 12,6 1,57 GSDE AR ,5 13,6 1,61 GSDE AR ,9 14,0 1,63 GSDE AR ,5 14,5 1,66 GSDE AR ,2 15,2 1,67 GSDE AR ,3 16,6 1,69 GSDE AR ,3 18,6 1,90 15 S t r o n a

16 Uchwyty odciągowe oplotowe GSDEM AR Stosowane do zamocowania kabla światłowodowego o przekroju okrągłym typu ADSS. Nie wymagają stosowania narzędzi do montażu. Stosowane na przesłach o maksymalnej długości do 250m. Wykonane z drutów pokrytych warstwą cynku. GSDEM AR Symbol Zakres średnic zewnętrznych kabla Masa - [mm] [kg] GSDEM AR ,2 4,05 GSDEM AR ,8 1,95 GSDEM AR ,1 4,35 GSDEM AR ,4 2,15 GSDEM AR ,6 2,35 16 S t r o n a

17 Tłumiki drgań VIB Stosowane do tłumienia wibracji na kablach światłowodowych o przekroju okrągłym typu ADSS. Nie wymagają stosowania narzędzi do montażu. Stosowane na przesłach od 90 do 250m. Wykonane z PVC. VIB Symbol Zakres średnic zewnętrznych kabla Masa - [mm] [kg] VIB064 6,4 8,3 0,27 VIB083 8,3 11,7 0,28 VIB117 11,7 14,3 0,30 VIB143 14,3 19,3 0,60 17 S t r o n a

18 Uchwyty przelotowe taśmowe UPM/T- Stosowane do podwieszania kabli telekomunikacyjnych samonośnych o przekroju okrągłym lub ósemkowym o torach miedzianych lub światłowodowych. Nie wymagają stosowania narzędzi do montażu. UPM/T-o UPM/T-z Symbol Zakres średnic zewnętrznych kabla Masa - [mm] [kg] UPM/T-o ,10 UPM/T-z ,15 Symbol Taśma Klamra Trójkąt / Szekla UPM/T-o Włókno syntetyczne Tworzywo Stal ocynkowana UPM/T-z Włókno syntetyczne Tworzywo Stal ocynkowana 18 S t r o n a

19 Uchwyty przelotowe UP-J Stosowane do podwieszania kabli telekomunikacyjnych współosiowych światłowodowych typu ADSS. UP-J UP-JP Symbol Zakres średnic zewnętrznych kabla Masa - [mm] [kg] UP-J ,63 UP-J ,63 UP-JP ,32 UP-JP ,32 UP-JP ,32 Symbol Korpus Wkładka Śruba UP-J Stal ocynkowana Tworzywo Stal ocynkowana UP-JP Stal ocynkowana Tworzywo Stal ocynkowana Uwaga! Kąt załomu linii nie powinien przekraczać 25%. 19 S t r o n a

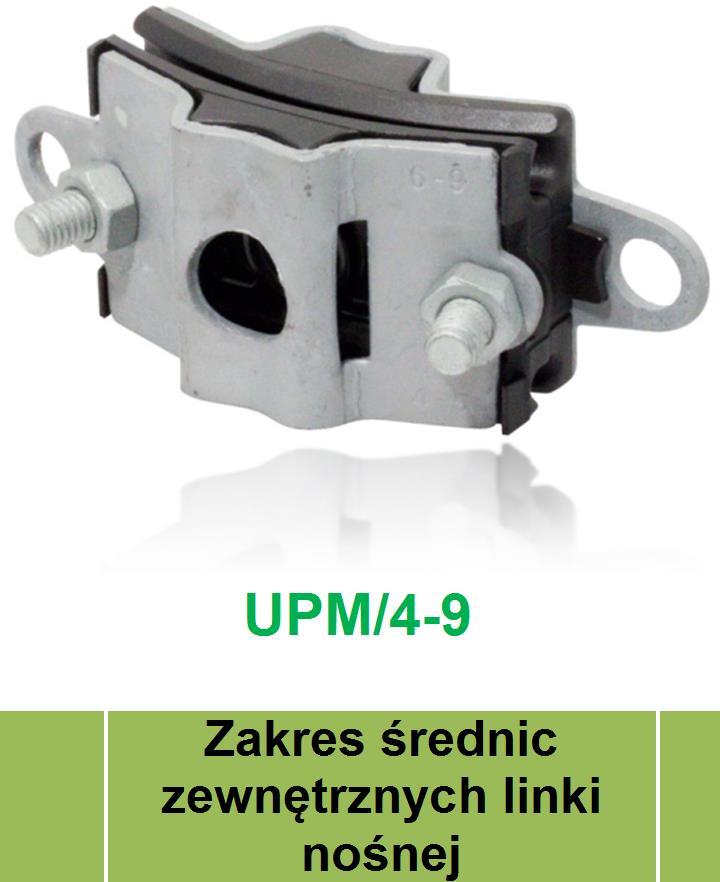

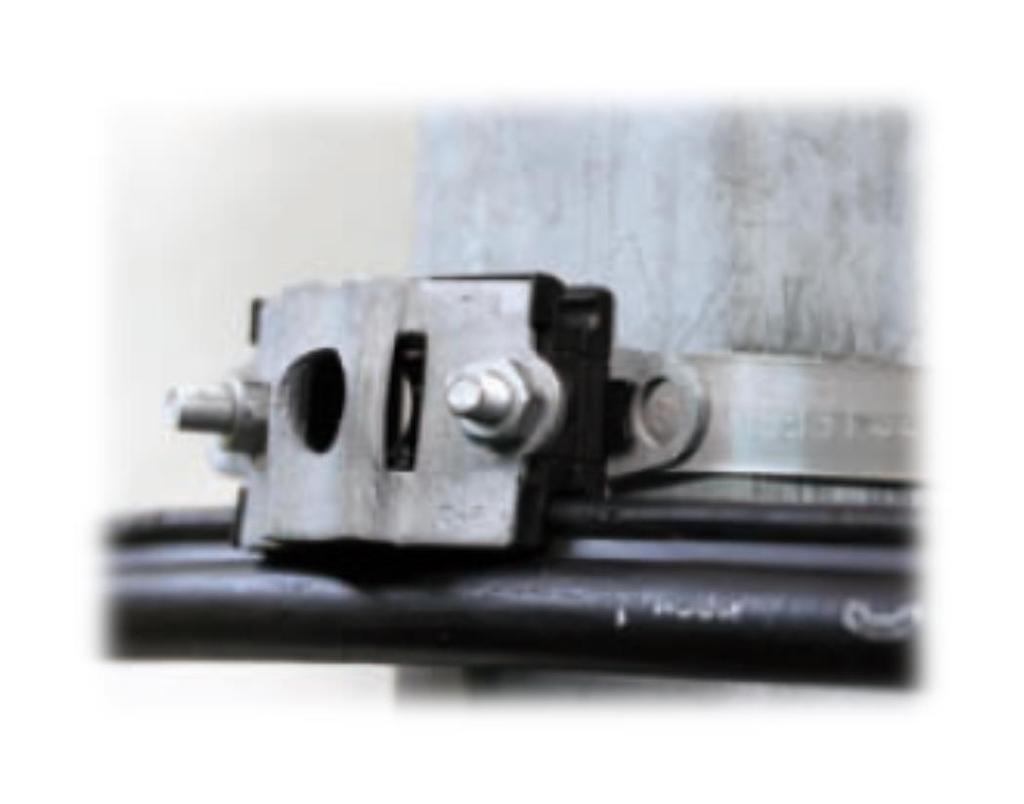

20 Uchwyt przelotowy UPM/4-9 Stosowane do podwieszania kabli telekomunikacyjnych ósemkowych o torach miedzianych lub światłowodowych. UPM/4-9 Symbol Zakres średnic zewnętrznych linki Masa nośnej - [mm] [kg] UPM/ ,24 20 S t r o n a

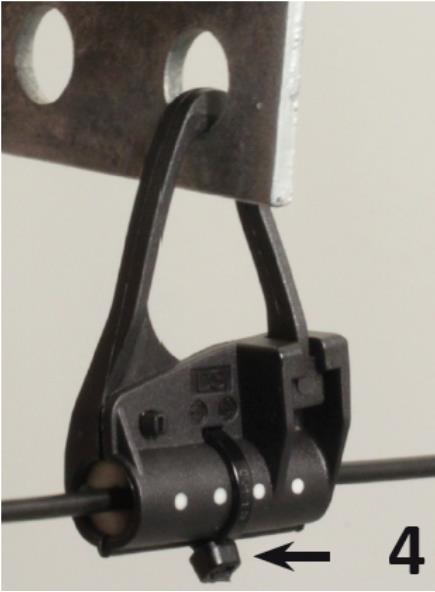

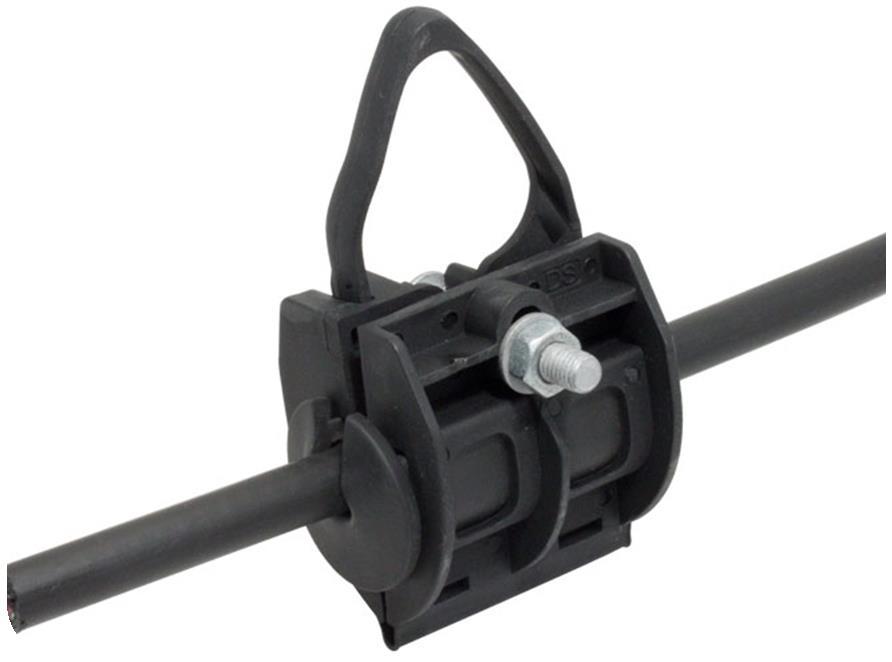

21 Uchwyty przelotowe UP-MD Stosowane do podwieszania kabli telekomunikacyjnych współosiowych światłowodowych. UP-MD-2, 4, 6 UP-MD-8, 12 Symbol Zakres średnic zewnętrznych kabla Masa - [mm] [kg] UP-MD ,10 UP-MD ,10 UP-MD ,10 UP-MD ,15 UP-MD ,15 21 S t r o n a

22 Uchwyty przelotowe oplotowe GSHS Stosowane do zamocowania kabla światłowodowego o przekroju okrągłym typu ADSS. Nie wymagają stosowania narzędzi do montażu. Stosowane na przesłach o maksymalnej długości do 90m. Wykonane z drutów pokrytych warstwą cynku. GSHS Symbol Zakres średnic zewnętrznych kabla Masa - [mm] [kg] GSHS ,0 11,0 0,20 GSHS ,5 12,5 0,25 GSHS ,0 14,0 0,40 GSHS ,5 15,5 0,45 GSHS ,0 17,0 0,55 GSHS ,5 15,5 0,55 22 S t r o n a

23 Uchwyty przelotowe oplotowe GSHS AR Stosowane do zamocowania kabla światłowodowego o przekroju okrągłym typu ADSS. Nie wymagają stosowania narzędzi do montażu. Stosowane na przesłach o maksymalnej długości do 180m. Wykonane z drutów pokrytych warstwą cynku. GSHS AR Symbol Zakres średnic zewnętrznych kabla Masa - [mm] [kg] GSHS AR ,5 11,3 0,60 GSHS AR ,5 12,6 0,78 GSHS AR ,5 13,6 0,84 GSHS AR ,9 14,6 0,87 GSHS AR ,5 14,5 0,90 GSHS AR ,2 15,2 0,92 GSHS AR ,3 16,6 1,00 23 S t r o n a

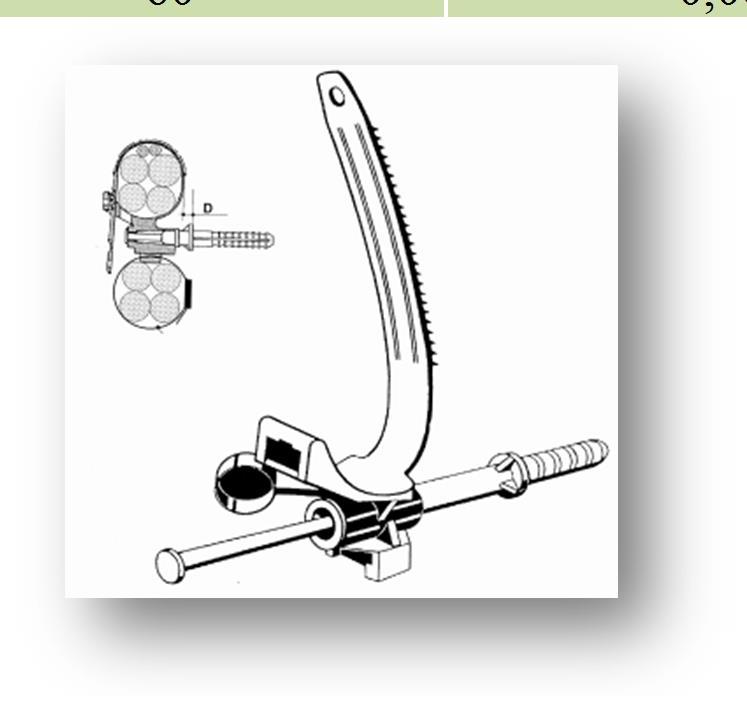

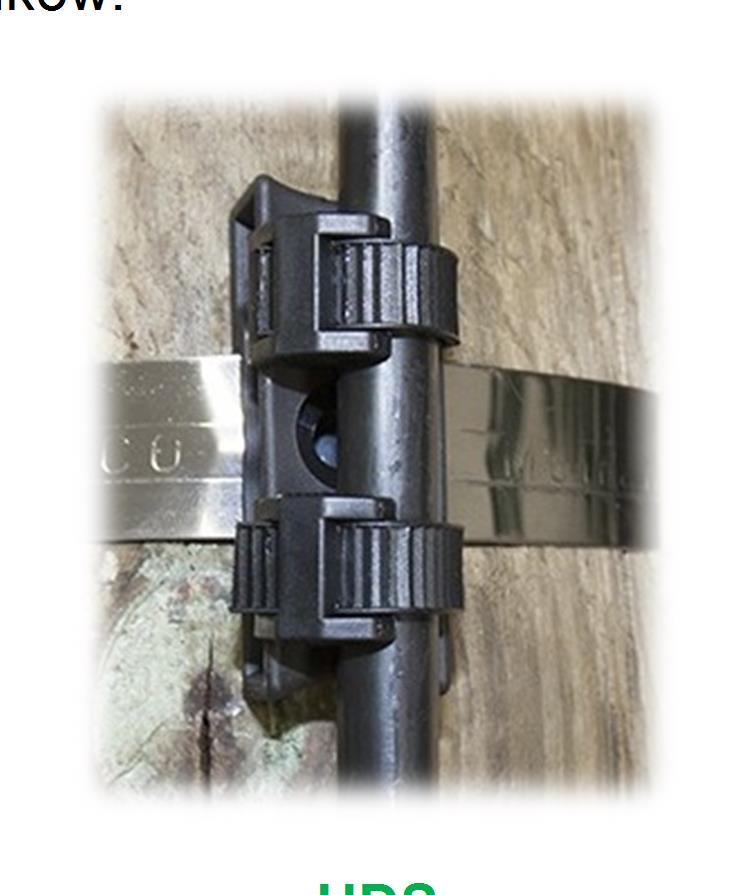

24 Uchwyty dystansowe Stosowane do prowadzenia kabla po konstrukcjach wsporczych lub ścianach budynków. UDS BRPF Symbol Zakres średnic zewnętrznych kabla Dystans od ściany Masa - [mm] [mm] [kg] UDS ,01 UDS ,02 BRPF ,04 BRPF ,06 24 S t r o n a

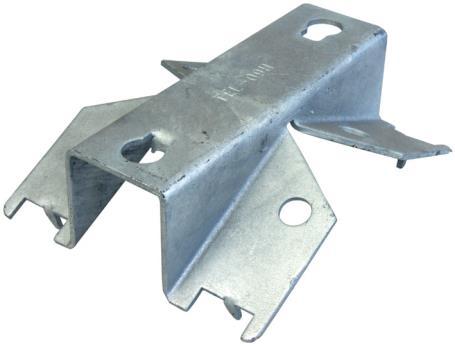

25 Wsporniki Stosowane do budowy telekomunikacyjnych linii napowietrznych. Montowane na słupach za pomocą dwóch opasek z taśmy stalowej oraz klamerek. Montaż przy użyciu taśmy umożliwia zastosowanie wsporników na wszystkich typach słupów. Wsporniki wykonane ze stopu aluminium o dużej wytrzymałości. Możliwy jest również montaż na słupie za pomocą śruby M16x200 WKT WDT WKS WDS 25 S t r o n a

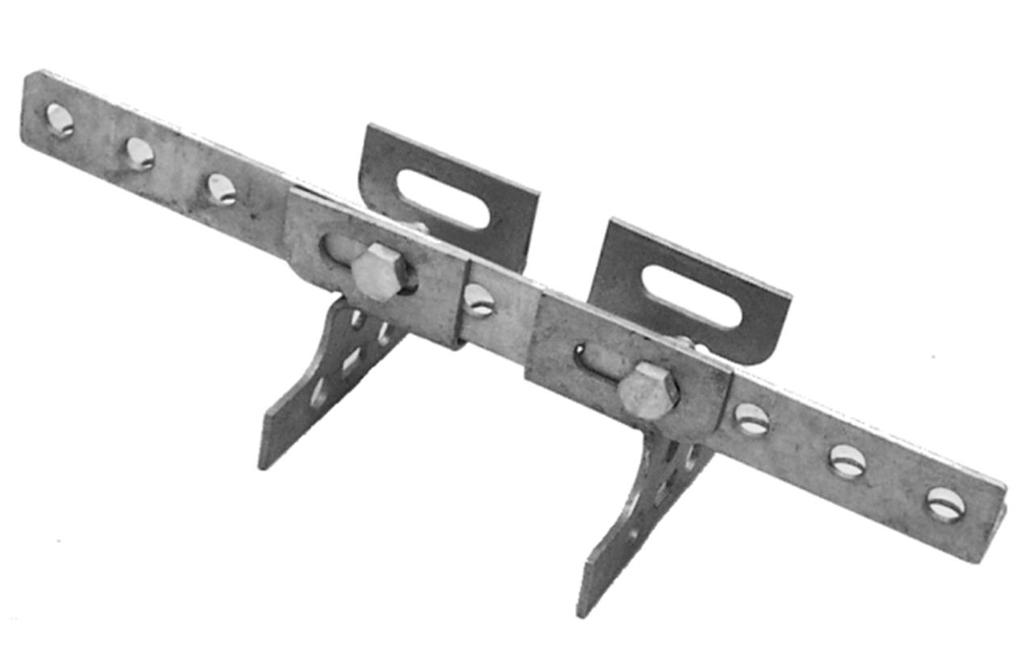

26 Poprzeczniki 5/14 Stosowane do budowy telekomunikacyjnych linii napowietrznych. Stosowane głównie do budowy linii wielotorowych. Instalowane są na podstawie 5/39 (słup betonowy) lub CPB (słup okrągły) śrubami BH14x30 AG otworowy - długość 440mm 5/15 Stosowane do budowy telekomunikacyjnych linii napowietrznych. Stosowane głównie do budowy linii wielotorowych. Instalowane są na podstawie 5/39 (słup betonowy) lub CPB (słup okrągły) śrubami BH14x30 AG otworowy - długość 820mm 5/19 Stosowane do budowy telekomunikacyjnych linii napowietrznych. Stosowane głównie do budowy linii wielotorowych. Instalowane są na podstawie 5/39 (słup betonowy) lub CPB (słup okrągły) śrubami BH14x30 AG otworowy - długość 1090mm Symbol Ilość otworów Długość Masa - [szt.] [mm] [kg] 5/ ,92 5/ ,85 5/ ,44 26 S t r o n a

27 Postawy pod poprzeczniki CPB Stosowane do budowy telekomunikacyjnych linii napowietrznych. Stosowane głównie do budowy linii wielotorowych. Instalowane jako podstawa pod poprzeczniki na słupach okrągłych za pomocą taśmy stalowej TSM i klamr TSK. Montaż do poprzecznika śrubami BH14x30 AG. 5/39 Stosowane do budowy telekomunikacyjnych linii napowietrznych. Stosowane głównie do budowy linii wielotorowych. Instalowane jako podstawa pod poprzeczniki na słupach prostokątnych za pomocą taśmy stalowej TSM i klamr TSK. Montaż do poprzecznika śrubami BH14x30 AG. Uwaga: do jednego poprzecznika należy zastosować 2szt. BH 14x30 Stosowane do budowy telekomunikacyjnych linii napowietrznych. Stosowane głównie do budowy linii wielotorowych. Służą do montażu poprzecznika na podstawie CPB lub 5/39. Uwaga: do jednego poprzecznika należy zastosować 2szt. 27 S t r o n a

28 PSB/11-t poprzecznik 11-otworowy z podstawą i systemem mocowania dwupunktowego na słupie betonowym za pomocą taśmy Komplet, stosowany do budowy telekomunikacyjnych linii napowietrznych, stanowiący uzbrojenie słupa betonowego. Komplet mocowany jest na słupie przy użyciu dwóch opasek z taśmy stalowej TSM/20-07 wraz z klamerkami TSK/20. W skład kompletu wchodzą: - poprzecznik 11-otworowy 5/14-1szt. - podstawa pod poprzecznik na słup betonowy 5/39-2szt. - śruba mocująca poprzecznik do podstawy BH14x30AG - 2szt. Dane techniczne: Długość poprzecznika: 440 mm Masa poprzecznika: 0,92 kg Ilość otworów: S t r o n a

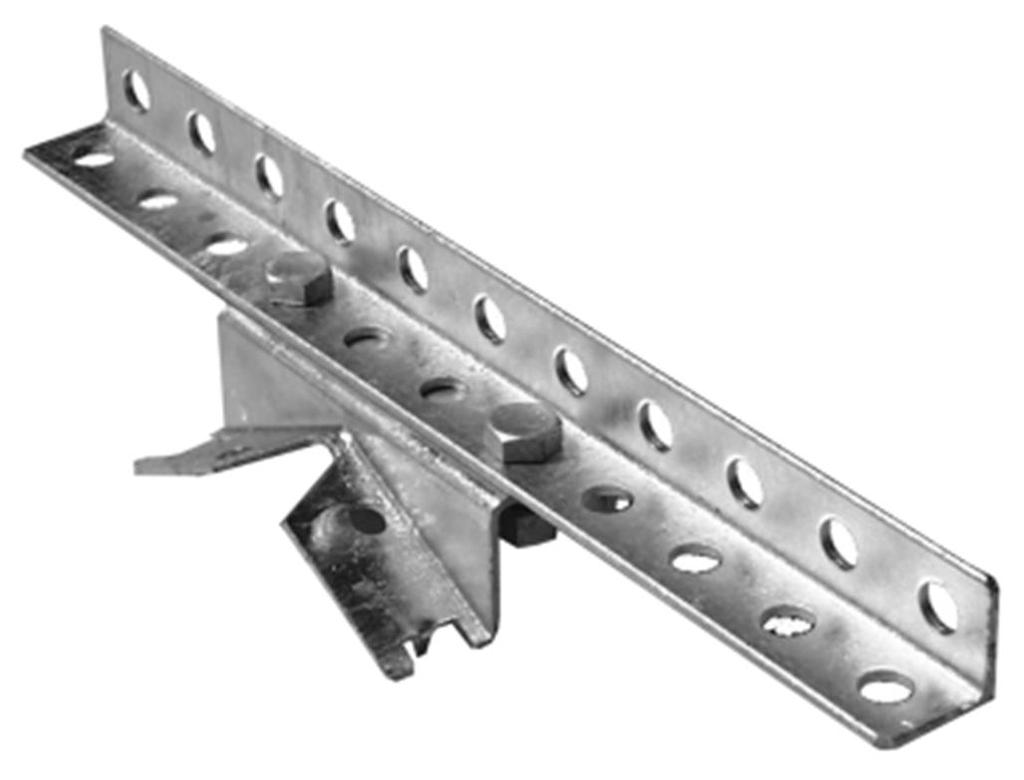

29 PSB/13-t poprzecznik 13-otworowy z podstawą i systemem mocowania dwupunktowego na słupie betonowym za pomocą taśmy Komplet, stosowany do budowy telekomunikacyjnych linii napowietrznych, stanowiący uzbrojenie słupa betonowego. Komplet mocowany jest na słupie przy użyciu dwóch opasek z taśmy stalowej TSM/20-07 wraz z klamerkami TSK/20. W skład kompletu wchodzą: - poprzecznik 13-otworowy 5/15-1szt. - podstawa pod poprzecznik na słup betonowy 5/39-2szt. - śruba mocująca poprzecznik do podstawy BH14x30AG - 2szt. Dane techniczne: Długość poprzecznika: 820 mm Masa poprzecznika: 1,85 kg Ilość otworów: S t r o n a

30 PSB/15-t poprzecznik 15-otworowy z podstawą i systemem mocowania dwupunktowego na słupie betonowym za pomocą taśmy Komplet, stosowany do budowy telekomunikacyjnych linii napowietrznych, stanowiący uzbrojenie słupa betonowego. Komplet mocowany jest na słupie przy użyciu dwóch opasek z taśmy stalowej TSM/20-07 wraz z klamerkami TSK/20. W skład kompletu wchodzą: - poprzecznik 15-otworowy 5/19-1szt. - podstawa pod poprzecznik na słup betonowy 5/39-2szt. - śruba mocująca poprzecznik do podstawy BH14x30AG - 2szt. Dane techniczne: Długość poprzecznika: 1090 mm Masa poprzecznika: 2,44 kg Ilość otworów: S t r o n a

31 PSD/11-t poprzecznik 11-otworowy z podstawą i systemem mocowania dwupunktowego na słupie drewnianym za pomocą taśmy Komplet, stosowany do budowy telekomunikacyjnych linii napowietrznych, stanowiący uzbrojenie słupa drewnianego. Komplet mocowany jest na słupie przy użyciu dwóch opasek z taśmy stalowej TSM/20-07 wraz z klamerkami TSK/20. W skład kompletu wchodzą: - poprzecznik 11-otworowy 5/14-1szt. - podstawa pod poprzecznik na słup drewniany CPB - 1szt. - śruba mocująca poprzecznik do podstawy BH14x30AG - 2szt. Dane techniczne: Długość poprzecznika: 440 mm Masa poprzecznika: 0,92 kg Ilość otworów: S t r o n a

32 PSD/13-t poprzecznik 13-otworowy z podstawą i systemem mocowania dwupunktowego na słupie drewnianym za pomocą taśmy Komplet, stosowany do budowy telekomunikacyjnych linii napowietrznych, stanowiący uzbrojenie słupa drewnianego. Komplet mocowany jest na słupie przy użyciu dwóch opasek z taśmy stalowej TSM/20-07 wraz z klamerkami TSK/20. W skład kompletu wchodzą: - poprzecznik 13-otworowy 5/15-1szt. - podstawa pod poprzecznik na słup drewniany CPB - 1szt. - śruba mocująca poprzecznik do podstawy BH14x30AG - 2szt. Dane techniczne: Długość poprzecznika: 820 mm Masa poprzecznika: 1,85 kg Ilość otworów: S t r o n a

33 PSD/15-t poprzecznik 15-otworowy z podstawą i systemem mocowania dwupunktowego na słupie drewnianym za pomocą taśmy Komplet, stosowany do budowy telekomunikacyjnych linii napowietrznych, stanowiący uzbrojenie słupa drewnianego. Komplet mocowany jest na słupie przy użyciu dwóch opasek z taśmy stalowej TSM/20-07 wraz z klamerkami TSK/20. W skład kompletu wchodzą: - poprzecznik 15-otworowy 5/19-1szt. - podstawa pod poprzecznik na słup drewniany CPB - 1szt. - śruba mocująca poprzecznik do podstawy BH14x30AG - 2szt. Dane techniczne: Długość poprzecznika: 1090 mm Masa poprzecznika: 2,44 kg Ilość otworów: S t r o n a

34 PSB/11-o poprzecznik 11-otworowy z podstawą i systemem mocowania dwupunktowego na słupie betonowym za pomocą obejm Komplet, stosowany do budowy telekomunikacyjnych linii napowietrznych, stanowiący uzbrojenie słupa betonowego. W skład kompletu wchodzą: - poprzecznik 11-otworowy 5/14-1szt. - podstawa pod poprzecznik POD-OB - 2szt. - śruba mocująca poprzecznik do podstawy BH14x30AG - 2szt. - kompletna obejma OBB - 2szt. Dane techniczne: Długość poprzecznika: 440 mm Masa poprzecznika: 0,92 kg Ilość otworów: S t r o n a

35 PSB/13-o poprzecznik 13-otworowy z podstawą i systemem mocowania dwupunktowego na słupie betonowym za pomocą obejm Komplet, stosowany do budowy telekomunikacyjnych linii napowietrznych, stanowiący uzbrojenie słupa betonowego. W skład kompletu wchodzą: - poprzecznik 13-otworowy 5/15-1szt. - podstawa pod poprzecznik POD-OB - 2szt. - śruba mocująca poprzecznik do podstawy BH14x30AG - 2szt. - kompletna obejma OBB - 2szt. Dane techniczne: Długość poprzecznika: 820 mm Masa poprzecznika: 1,85 kg Ilość otworów: S t r o n a

36 PSB/15-o poprzecznik 15-otworowy z podstawą i systemem mocowania dwupunktowego na słupie betonowym za pomocą obejm Komplet, stosowany do budowy telekomunikacyjnych linii napowietrznych, stanowiący uzbrojenie słupa betonowego. W skład kompletu wchodzą: - poprzecznik 15-otworowy 5/19-1szt. - podstawa pod poprzecznik POD-OB - 2szt. - śruba mocująca poprzecznik do podstawy BH14x30AG - 2szt. - kompletna obejma OBB - 2szt. Dane techniczne: Długość poprzecznika: 1090 mm Masa poprzecznika: 2,44 kg Ilość otworów: S t r o n a

37 PSD/11-o poprzecznik 11-otworowy z podstawą i systemem mocowania dwupunktowego na słupie drewnianym za pomocą obejm Komplet, stosowany do budowy telekomunikacyjnych linii napowietrznych, stanowiący uzbrojenie słupa drewnianego. W skład kompletu wchodzą: - poprzecznik 11-otworowy 5/14-1szt. - podstawa pod poprzecznik POD-OB - 2szt. - śruba mocująca poprzecznik do podstawy BH14x30AG - 2szt. - kompletna obejma OBD - 2szt. Dane techniczne: Długość poprzecznika: 440 mm Masa poprzecznika: 0,92 kg Ilość otworów: S t r o n a

38 PSD/13-o poprzecznik 13-otworowy z podstawą i systemem mocowania dwupunktowego na słupie drewnianym za pomocą obejm Komplet, stosowany do budowy telekomunikacyjnych linii napowietrznych, stanowiący uzbrojenie słupa drewnianego. W skład kompletu wchodzą: - poprzecznik 13-otworowy 5/15-1szt. - podstawa pod poprzecznik POD-OB - 2szt. - śruba mocująca poprzecznik do podstawy BH14x30AG - 2szt. - kompletna obejma OBD - 2szt. Dane techniczne: Długość poprzecznika: 820 mm Masa poprzecznika: 1,85 kg Ilość otworów: S t r o n a

39 PSD/15-o poprzecznik 15-otworowy z podstawą i systemem mocowania dwupunktowego na słupie drewnianym za pomocą obejm Komplet, stosowany do budowy telekomunikacyjnych linii napowietrznych, stanowiący uzbrojenie słupa drewnianego bliźniaczego. W skład kompletu wchodzą: - poprzecznik 15-otworowy 5/19-1szt. - podstawa pod poprzecznik POD-OB - 2szt. - śruba mocująca poprzecznik do podstawy BH14x30AG - 2szt. - kompletna obejma OBD-2-2szt. Dane techniczne: Długość poprzecznika: 1090 mm Masa poprzecznika: 2,44 kg Ilość otworów: S t r o n a

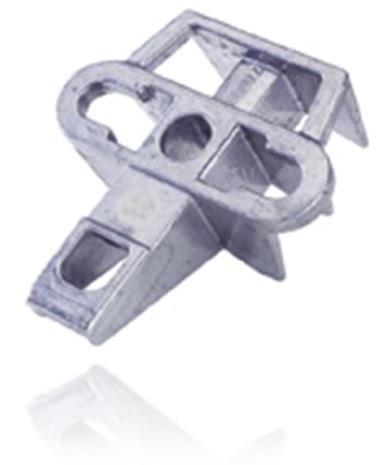

40 PUWKT poprzecznik 11-otworowy z podstawą i uniwersalnym systemem mocowania dwupunktowego na słupie za pomocą taśmy Komplet, stosowany do budowy telekomunikacyjnych linii napowietrznych, stanowiący uniwersalne uzbrojenie słupa. Komplet mocowany jest na słupie przy użyciu dwóch opasek z taśmy stalowej TSM/20-07 wraz z klamerkami TSK/20. W skład kompletu wchodzą: - poprzecznik 11-otworowy 5/14-1szt. - wspornik uniwersalny WKT - 1szt. - śruba mocująca poprzecznik do podstawy BH14x30AG - 2szt. Dane techniczne: Długość poprzecznika: 440 mm Masa poprzecznika: 0,92 kg Ilość otworów: S t r o n a

41 Taśmy stalowe Stosowane do mocowania elementów uzbrojenia słupów (wsporniki, uchwyty dystansowe, korytka itp.) Wykonana ze stali nierdzewnej. TSM/10-04 TSM/10-07 TSM/20-04 TSM/20-07 Symbol Szerokość Grubość Opakowanie - [mm] [mm] [m] TSM/ ,4 50 TSM/ ,7 50 TSM/ ,4 50 TSM/ ,7 50 Klamry Stosowane wraz z taśmą do mocowania elementów uzbrojenia słupów (wsporniki, uchwyty dystansowe, korytka itp.) Wykonane ze stali nierdzewnej. TSK/10 TSK/20 KS 20 Symbol Szerokość Opakowanie - [mm] [szt.] TSK/ TSK/ KS S t r o n a

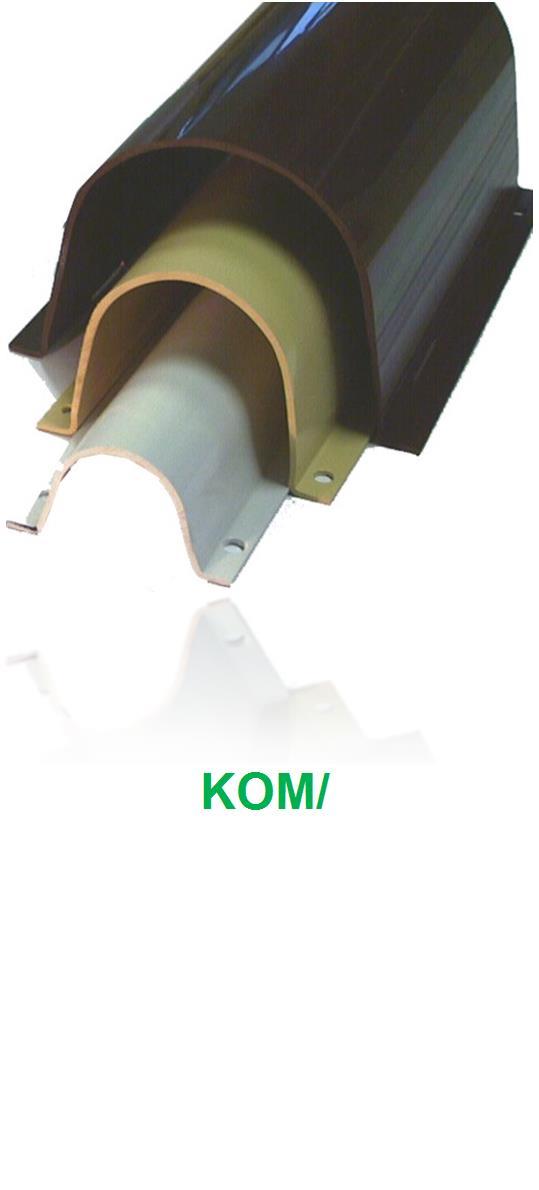

42 Korytka ochronne Stosowane do ochrony mechanicznej kabli i przewodów ułożonych na konstrukcjach wsporczych i ścianach. Montaż korytek odbywa się przy pomocy taśmy wraz z klamerkami lub wkrętów. KOM/ Symbol Długość Maksymalna średnica kabla - [mm] [mm] GPT KOM/ KOM/ KOM/ S t r o n a

43 Haki rozporowe Stosowane do budowy telekomunikacyjnych linii napowietrznych jako element umożliwiający zawieszenie uchwytów odciągowych na elewacjach budynków. HKM HDM Symbol Średnica Długość - [mm] [mm] HKM HDM Śruby hakowe Stosowana do budowy telekomunikacyjnych linii napowietrznych jako element umożliwiający zawieszenie uchwytów odciągowych na konstrukcjach wsporczych. SHSK Symbol Średnica Długość - [mm] [mm] SHSK 16x SHSK 16x SHSK 16x SHSK 16x SHSK 20x S t r o n a

44 Hak nakrętkowy Stosowany do zawieszenia osprzętu na słupowych konstrukcjach wsporczych. Materiał: stal cynkowana zanurzeniowo (ogniowo) Symbol Gwint Średnica Długość gwintu - - [mm] [mm] HN 12 M HN 16 M HN 20 M S t r o n a

45 Hak do słupów okrągłych Stosowany do zawieszenia osprzętu liniowego na słupowych konstrukcjach wsporczych. Materiał: stal cynkowana zanurzeniowo (ogniowo) Symbol Średnica - [mm] GS GS S t r o n a

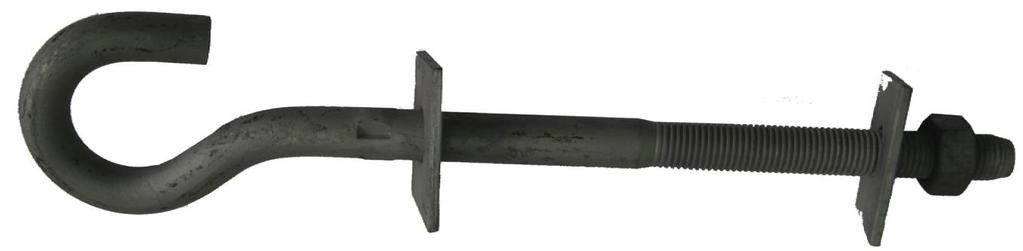

46 Hak uniwersalny Stosowany do zawieszenia osprzętu liniowego na słupowych konstrukcjach wsporczych. Materiał: stal cynkowana zanurzeniowo (ogniowo) Symbol Średnica - [mm] GU GU S t r o n a

47 Hak płytowy Stosowany do zawieszenia osprzętu liniowego na fasadach i elewacjach budynku. Materiał: stal cynkowana zanurzeniowo (ogniowo) Symbol Średnica - [mm] HE HE S t r o n a

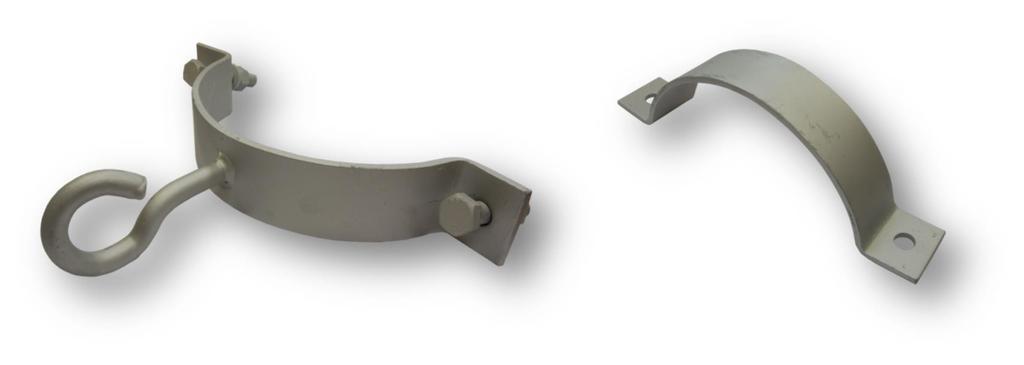

48 Obejma z hakiem pojedynczym Stosowana do mocowania osprzętu na słupach wirowanych. Materiał: stal cynkowana zanurzeniowo (ogniowo) Symbol Średnica haka Średnica OZH OZH Obejma z hakiem podwójnym Stosowana do mocowania osprzętu na słupach wirowanych. Materiał: stal cynkowana zanurzeniowo (ogniowo) Symbol Średnica haka Średnica OZH OZH S t r o n a

49 Akcesoria do uchwytów oplotowych Kausza Stosowane razem z uchwytami odciągowymi do zamocowania kabla światłowodowego o przekroju okrągłym typu ADSS. Nie wymagają stosowania narzędzi do montażu. Stanowią ochronę uchwytu odciągowego podczas ocierania się o element mocujący. Wykonane ze stali cynkowanej ogniowo. C1 C2 U1 U2 Symbol Zakres średnic zewnętrznych kabla Masa - [mm] [kg] C ,03 C ,10 U ,32 U ,00 49 S t r o n a

50 Śruby rzymskie Stosowane razem z uchwytami odciągowymi oplotowymi do dostosowania naprężenia kabla światłowodowego. OH12 OO12 OO16 Symbol Wymiar Wytrzymałość Masa - [mm] [dan] [kg] OH12 M ,47 OO12 M ,50 OO16 M ,85 50 S t r o n a

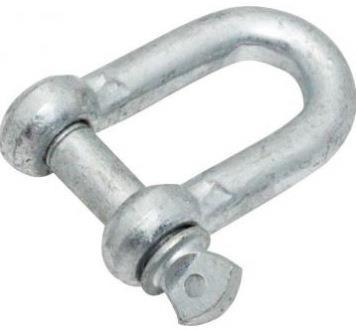

51 Szekle Stosowane razem z uchwytami odciągowymi oplotowymi do montażu na wspornikach zamkniętych. OH12 OO12 OO16 Symbol Wymiar Wytrzymałość Masa - [mm] [dan] [kg] SZ ,12 SZ ,36 SZ ,60 51 S t r o n a

52 Stelaż zapasu kabla liniowego Stelaż zapasu kabla liniowego przeznaczony do montowania na słupie Wykonane ze stali ocynkowanej metodą zanurzeniową cynkowane ogniowo. Umożliwiają zagospodarowanie kabla, a jednocześnie pozwalają w łatwy dostęp do niego przy zachowaniu odpowiednich promieni gięcia kabli. Symbol Wymiary Materiał - [mm] - Stelaż zapasu kabla 900 x 900 stal cynkowana na gorąco Na życzenie klienta stelaż może zostać wykonany w innych rozmiarach 52 S t r o n a

53 Narzędzie BTS Stosowane do naprężania i ucinania taśmy stalowej. Narzędzie BTL Stosowane do naprężania i ucinania taśmy stalowej. Narzędzie BCT Stosowane do ucinania taśmy stalowej. Narzędzie BCTF Stosowane do ucinania taśmy stalowej. 53 S t r o n a

54 Rolka montażowa RO150 Rolka stosowana do rozciągania linii napowietrznej. Rolka wykonana ze stopu aluminium. Maksymalne obciążenie robocze 150daN. Maksymalna średnica kabla 30mm. Rolka montażowa RO200 Rolka stosowana do rozciągania linii napowietrznej. Rolka wykonana ze stopu aluminium. Maksymalne obciążenie robocze 200daN. Maksymalna średnica kabla 30mm. Rolka montażowa RO800 Rolka stosowana do rozciągania linii napowietrznej. Zalecana dla kabli wymagających dużych promieni gięcia. Rolka wykonana ze stopu aluminium. Maksymalne obciążenie robocze 800daN. Maksymalna średnica kabla 50mm. 54 S t r o n a

55 Żabka CAG 4-12 Stosowane do chwytania kabla podczas wykonywania naciągu linii napowietrznej. Średnica linki nośnej kabla: 4 12 mm Маsа: 1,28 kg Żabka CG 800 Stosowane do chwytania kabla podczas wykonywania naciągu linii napowietrznej. Średnica linki nośnej kabla: 6 14 mm Max. obciążenie robocze: 800 dan Маsа: 1,50 kg Nożyce SM1023 Stosowane do cięcia kabli telekomunikacyjnych ze stalową linką nośną, lub współosiowych. Maksymalna średnica stalowej linki nośnej 10mm, a maksymalna średnica kabla współosiowego 23mm. 55 S t r o n a

56 Gniazdko abonenckie PTO Uniwersalne gniazdko abonenckie przeznaczone dla sieci FTTH. Pozwala na połączenie 4 włókien światłowodowych. Może byś instalowane bezpośrednio na ścianie lub na szynie DIN 35mm. Gniazdko pozwala na ograniczenie do minimum czasu instalacji poprzez brak konieczności wykonywania spawów w mieszkaniu. Gniazdko dostarczane z wykonanym okablowaniem i 30m kablem wewnętrznym. Gniazdko zapewnia pełne bezpieczeństwo dla użytkownika, wyposażone w automatyczną klapkę w celu mechanicznej ochrony. Wymiary: 90 x 82 x 32 mm Materiał: ABS-PC Kolor: RAL 9010 Klasa szczelności: IP41 Klasa odporności: IK05 Pojemność: 1, 2 lub 4 włókna 900um 2 adaptery SC Duplex lub 2 adaptery SC Simplex Dostępne wersje: PTO 2FO, SC/APC, 30m PTO 1FO, SC/APC, 30m 56 S t r o n a

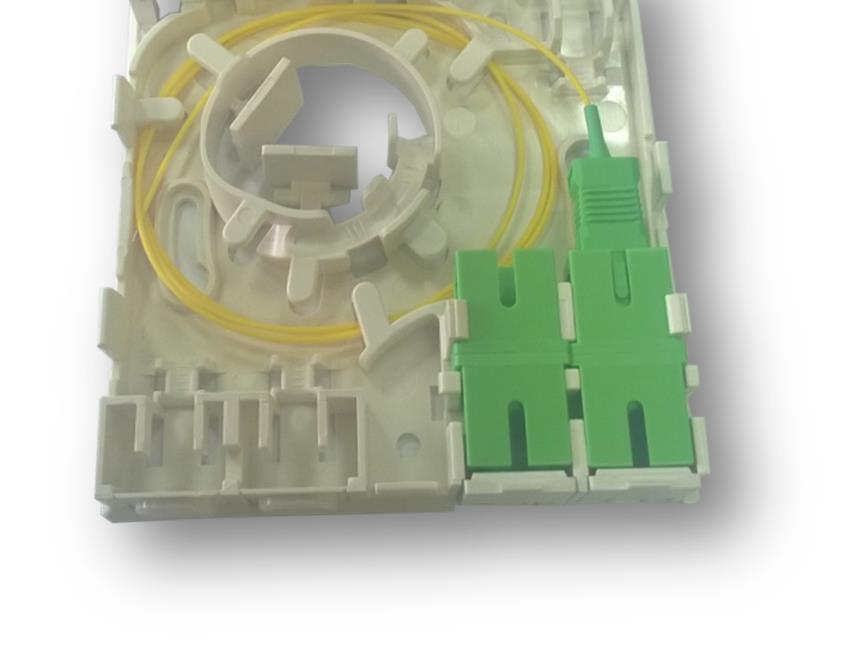

57 Gniazdko abonenckie CTB PTO Gniazdko CTB PTO zostało opracowane w celu spełnienia wszystkich wymagań sieci FTTH. Jego konstrukcja pozwala na przechowywanie na dwóch niezależnych poziomach włókien światłowodowych. Jeden poziom zawiera uchwyty pod osłonki spawów, drugi włókno z preinstalowanym złączem. Gniazdko zapewnia ochronę mechaniczną oraz zapewnia odpowiednie promienia gięcia włókien. Gniazdko może być dostarczane puste, z wykonanym wstępnym okablowaniem lub z pełnym okablowaniem (wraz z gniazdkiem dostarczane jest 30m kabla wewnętrznego). Dane techniczne: Pojemność: 1 lub 2 włókna (900 μm) Promień gięcia: 15 mm Wytrzymałość na rozciąganie: 5 dan Parametry optyczne (IEC ): IL 0,3 db i RL <-60 db Poziom ochrony: IP40 Klasa odporności: IK06 Wymiary: 80x80x20 mm Materiał: ABS-PC Kolor: RAL 9010 Symbol Opis - - CTB PTO puste gniazdko CTB PTO 1FO gniazdko wstępnie okablowane 1FO CTB PTO 2FO gniazdko wstępnie okablowane 2FO CTB PTO 1FO K Gniazdko w pełni okablowane 1FO + 30m kabla CTB PTO 2FO K Gniazdko w pełni okablowane 2FO + 30m kabla 57 S t r o n a

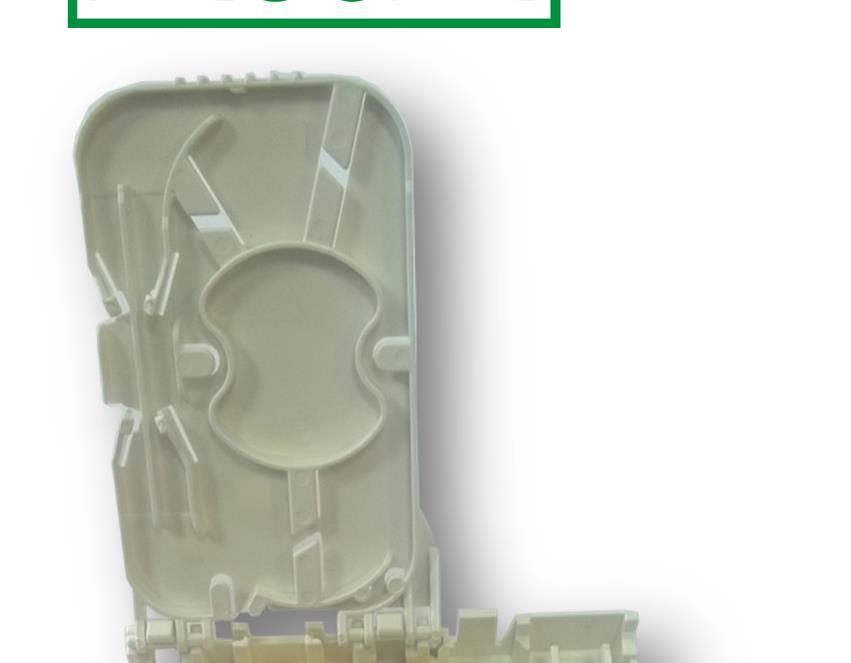

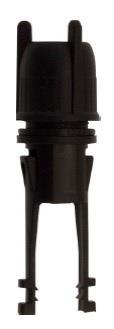

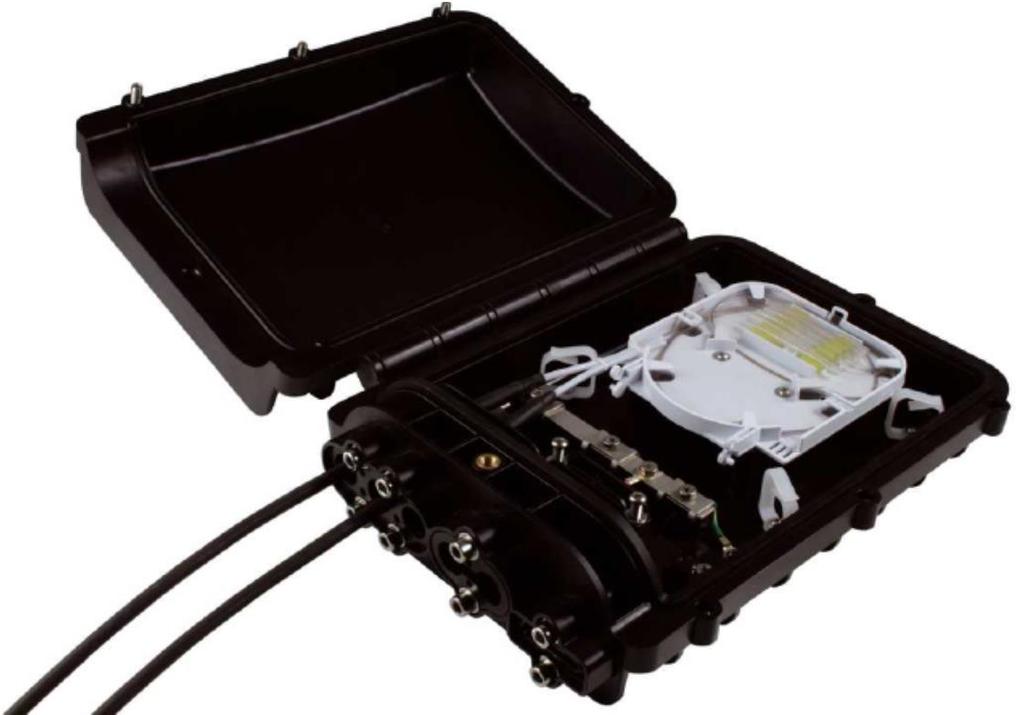

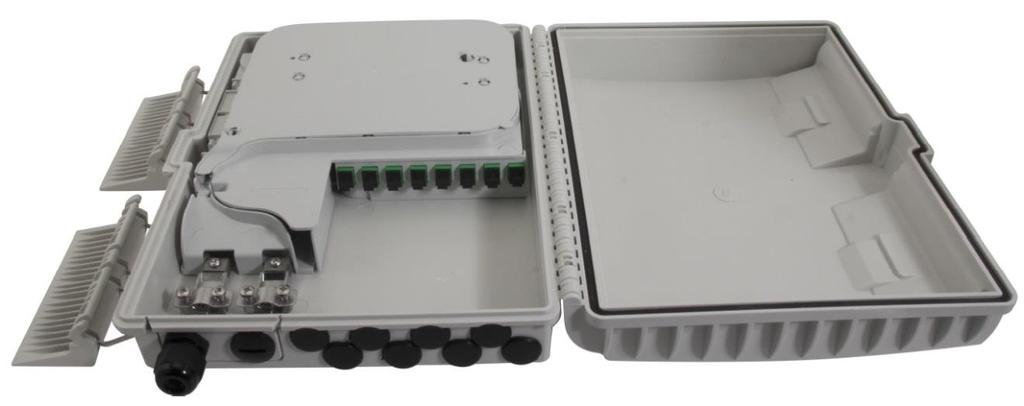

58 Skrzynka Dystrybucyjna DROPIC To doskonały punk dystrybucyjny dla kabli światłowodowych, połączenie 1 lub 2 kabli wejściowych z 8 kablami typu DROP. Skrzynka może być montowana na słupach, fasadach budynków lub w studniach kablowych. Skrzynka może zostać wyposażona w splitery PLC, pigtajle i adaptery SC. Skrzynka posiada 2 oddzielne obszary do niezależnego prowadzenia włókien i kabli. 2 wejścia/wyjścia dla kabli światłowodowych wyposażone są w mocowania elementów wytrzymałościowych kabli. Na tackach umiejscowione są uchwyty na osłonki spawów włókna kabla z pigtajlami prowadzonymi do adapterów. Kable typu DROP zakończone konektorami wprowadzane są do skrzynki 8 portami zabezpieczonymi uszczelnieniami. 58 S t r o n a

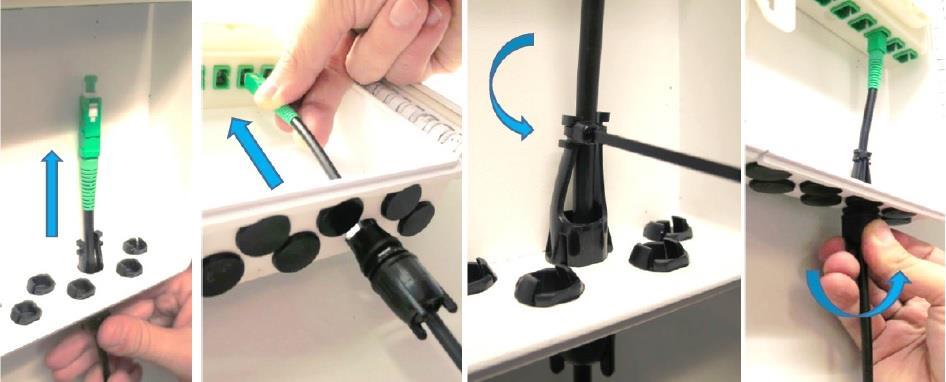

59 Wymiary: 320 x 260 x 90mm Waga: 1,70 kg Materiał: ASA - SEBS Klasa szczelności: IP67 Klasa odporności: IK08 Pojemność: 1 lub 2 kable wejściowe 5-10mm 8 kabli tupu DROP 5-7 mm 8 adapterów i pigtajli SC/PC - SC/UPC - SC/APC 3 splitery: 2x 1:4 1:8 Adaprery SC/APC : IL<0,15 db Pigtajle SC/APC (G657.A2): IL< 0,30dB, RL>60dB Splitery (G657.A2): RL > 55dB 59 S t r o n a

60 Osłona światłowodowa MINI Przydomowa osłona światłowodowa będąca punktem połączenia pomiędzy zewnętrznym kablem światłowodowym typu DROP z wewnętrznym kablem światłowodowym. Instalowana na ścianach budynku. Osłona składa się z bazy mocowanej do ściany budynku oraz zamykanej kopuły. Wejście/wyjście 2 kabli o średnicy od 3,0 do 6,5mm. Zapewnia prawidłowy promień gięcia dla kabla oraz poszczególnych włókien światłowodowych. Kompletna ochrona połączenia przed wpływem warunków atmosferycznych. Bardzo łatwa w montażu i umożliwiająca szybki dostęp. Średnica: 85mm Wysokość : 155mm Waga: 0,165 kg Materiał: termoplastyk odporny na warunki atmosferyczne. Klasa szczelności: IP68 Klasa odporności: IK09 60 S t r o n a

61 Przełącznica Dystrybucyjna PBI Doskonały punkt dystrybucyjny dla kabli światłowodowych umiejscawiany na piętrach budynków wielorodzinnych. Umożliwia podłączenie do 12 odbiorców. To punkt przejścia z dystrybucyjnego kabla pionowego na pojedyncze kable abonenckie. Przełącznica może być montowana bezpośrednio na kablu dystrybucyjnym. Pojemność: Ilość tac Ilość włókien w Ilość włókien na kablu tacy Ilość spawów 12 6 lub 12 1 lub 2 12 lub Wymiary: 205 x 136 x 55 mm Waga: 0,60 kg Materiał: ABS-PC UL94 V0 Kolor: RAL 9010 Klasa szczelności: IP40 Klasa odporności: IK07 61 S t r o n a

62 Przełącznica Dystrybucyjna PMI 24/48FO Doskonały punkt dystrybucyjny dla kabli światłowodowych. Przełącznica posiada osobne komory dla obszaru spawania i obszaru pola komutacyjnego. Komory wyposażone w oddzielne zamykane drzwiczki. Maksymalna pojemność: 48 spawów i 48 adapterów SC Liczba tac: 4 Maksymalna liczba spliterów: do 1x32 na tacy Wejście dla kabla: 16 cm2 Wyjście dla Pigtajli: 40cm2 Waga: 4,5 kg Wymiary: 450 x 150 x 150 mm Klasa szczelności: IP41 Klasa odporności: IK06 Materiał: stal zabezpieczona antykorozyjnie. Kolor: RAL 7035 Dane optyczne: IL < 0,3 db (IEC ), RL<-60 db (IEC ) Dostępne wersje: PMI 24 FO PMI 48 FO 62 S t r o n a

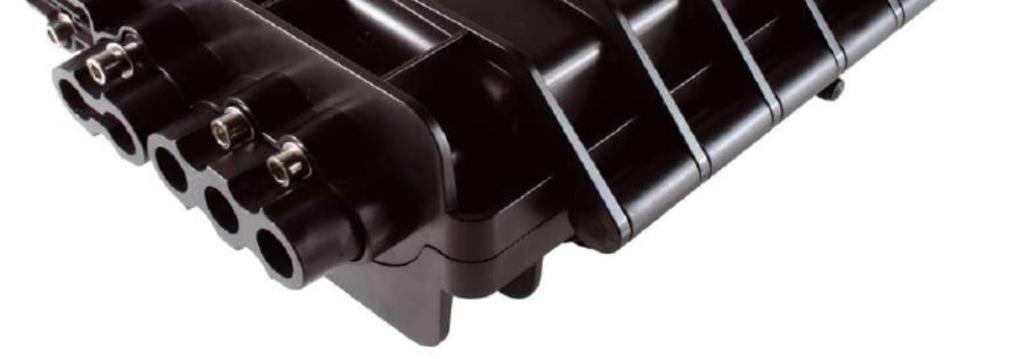

63 Osłona światłowodowa DOME Osłona światłowodowa DOME jest uniwersalną osłoną zabezpieczającą miejsca połączeń kabli światłowodowych. Pozwala na ochronę włókien i spawów przed uszkodzeniami mechanicznymi i warunkami środowiska oraz pozwala na proste zarządzanie włóknami. Osłona ma zastosowanie do kabli liniowych doziemnych oraz napowietrznych, może być bezpiecznie stosowania przy temperaturach otoczenia w zakresie -40C - +65C. Podstawa osłony posiada 4 gardziele okrągłe dla kabli przeciętych i jedną gardziel owalną umożliwiającą prowadzenie kabla nieprzeciętego. W osłonie można zamocować 6 kaset dla 24 spawów oraz magazynować zapas tub kabli. Właściwości: - łatwość montażu, - pojemność do 144 spawów, - możliwość wielokrotnego otwarcia, - zawiera zawór pneumatyczny oraz zacisk uziemiający, - wykonana z tworzywa odpornego na ekstremalne warunki środowiska, - zgodność z RoHS Wyposażenie: - uszczelnienie główne mechaniczne, - uszczelnienie gardzieli owalnej, 4 gardzieli okrągłych termicznie, - uchwyt do mocowania na ścianie, - uchwyt do mocowania mufy na słupie, - komplet osłonek spawów, - komplet oznaczników, - opaski kablowe, - taśma oraz tuba transportowa. Wymiary: średnica 223mm, wysokość 450mm, waga 2,30kg Dostępne wersje: - DOME 01 osłona światłowodowa liniowa do 48 włókien - DOME 02 osłona światłowodowa liniowa do 72 włókien - DOME 03 osłona światłowodowa liniowa do 96 włókien - DOME 04 osłona światłowodowa liniowa do 144 włókien 63 S t r o n a

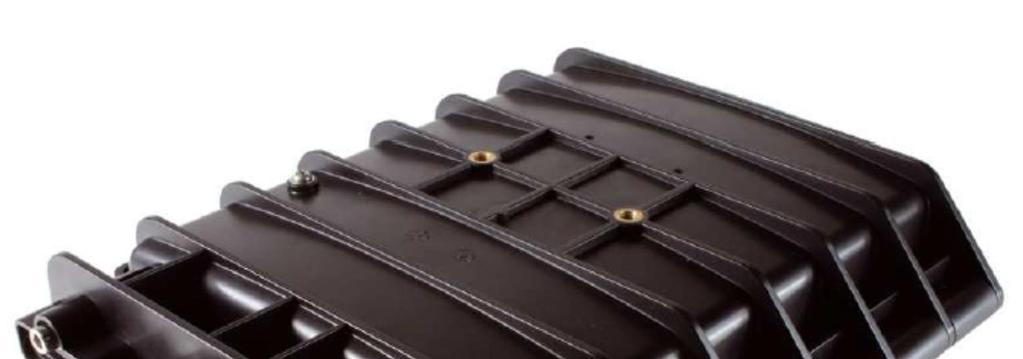

64 Osłona światłowodowa DOME Osłona światłowodowa DOME jest uniwersalną osłoną mechaniczną zabezpieczającą miejsca połączeń kabli światłowodowych. Pozwala na ochronę włókien i spawów przed uszkodzeniami mechanicznymi i warunkami środowiska oraz pozwala na proste zarządzanie włóknami. Osłona ma zastosowanie do kabli liniowych doziemnych oraz napowietrznych, może być bezpiecznie stosowania przy temperaturach otoczenia w zakresie -40C - +65C. Charakteryzuje ją łatwa i wygodna instalacja. Doskonała konstrukcja osłony sprawia, iż jej ponowne użycie nie wymaga dodatkowych narzędzi a naprawa kabli światłowodowych jest prosta i szybka. W osłonie można zamocować 5 kaset dla 12 spawów oraz magazynować zapas tub kabli. Właściwości: - łatwość montażu, - osłona w pełni mechaniczna - pojemność do 60 spawów, - możliwość wielokrotnego otwarcia, - zawiera zawór pneumatyczny oraz zacisk uziemiający, - wykonana z tworzywa odpornego na ekstremalne warunki - umożliwia wykonanie do 60 spawów, - możliwe wprowadzenie 4 pigtaili na kablu 2mm Specyfikacja techniczna : - maksymalna liczba spawów maksymalna liczba kaset liczba wejść/wyjść dla kabla nieprzeciętego Ø 8mm - 15mm liczba wejść dla kabla przeciętego Ø 8mm - 15mm -3 - liczba gniazd pigtaili średnica pigtaila 2,0mm - liczba gniazd testowych -1 - średnica pigtaila 6mm - stopień szczelności - IP 68 - zgodność z RoHS - zakres temperatur: od -40C do + 65C Wymiary: - długość 300mm, - szerokość 220mm, - wysokość100mm, - waga 2,4kg Dostępne wersje: - DOME 05 osłona światłowodowa liniowa dla 12 spawów, - DOME 06 osłona światłowodowa liniowa dla 24 spawów, - DOME 07 osłona światłowodowa liniowa dla 36 spawów, - DOME 08 osłona światłowodowa liniowa dla 48 spawów, - DOME 09 osłona światłowodowa liniowa dla 60 spawów. 64 S t r o n a

65 Osłona światłowodowa INLINE Osłona światłowodowa DOME jest uniwersalną osłoną mechaniczną zabezpieczającą miejsca połączeń kabli światłowodowych. Pozwala na ochronę włókien i spawów przed uszkodzeniami mechanicznymi i warunkami środowiska oraz pozwala na proste zarządzanie włóknami. Osłona ma zastosowanie do kabli liniowych doziemnych oraz napowietrznych, może być bezpiecznie stosowania przy temperaturach otoczenia w zakresie -40C - +65C. Charakteryzuje ją łatwa i wygodna instalacja. Doskonała konstrukcja osłony sprawia, iż jej ponowne użycie nie wymaga dodatkowych narzędzi a naprawa kabli światłowodowych jest prosta i szybka. Właściwości: - łatwość montażu, - mufa w pełni mechaniczna - pojemność do 72 spojeń, - możliwość wielokrotnego otwarcia, - 3 wejścia kabli na każdym z końców obudowy, - zawiera zawór pneumatyczny oraz zacisk uziemiający, - idealna do napraw kabli, - zgodna z RoHS, - może być bezpośrednio zakopana w ziemi, - IP 68 Wymiary: - szerokość 210mm (216mm) - długość 450mm - wysokość 90mm (150 mm) - waga 2,0kg (3,0kg) Dostępne wersje: - INLINE 01 osłona światłowodowa do 24 włókien - INLINE 02 osłona światłowodowa do 48 włókien - INLINE 03 osłona światłowodowa do 72 włókien 65 S t r o n a

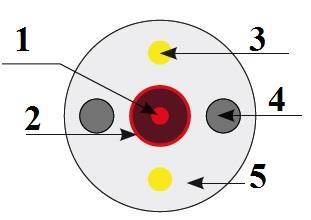

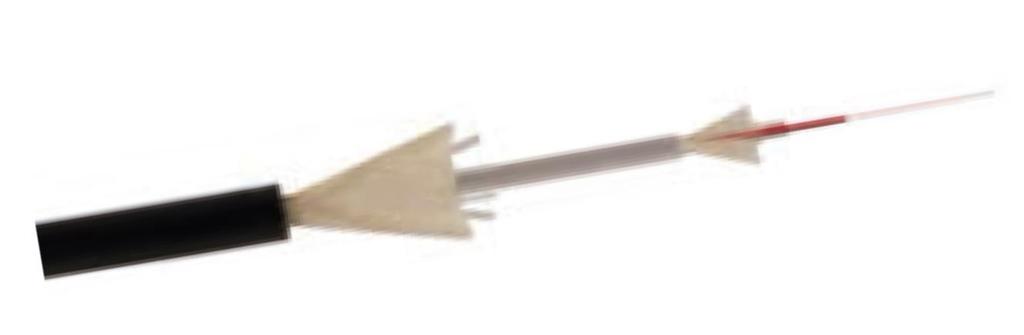

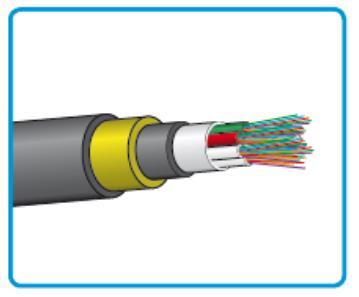

66 Kable światłowodowe wewnętrzne DROPTIC LM1 Kable wewnętrzne DROPTIC LM1 umożliwiają połączenie między punktami rozgałęzienia kabli światłowodowych i gniazdkiem abonenckim. Modułowa konstrukcja zapewnia optymalizację światłowodowych instalacji wewnętrznych w budynkach biurowych. Doskonałe na potrzeby sieci FTTH. 1 Włókna światłowodowe G.657 A2 2 Moduł zawierający 1, 2 lub 4 światłowody 3 Przędza aramidowa 4 Element wytrzymałościowy FRP 5 Powłoka zewnętrzna kabla Symbol Ilość włókien Średnica Promień Max siła Waga zewnętrzna gięcia naciągu - [szt.] [mm] [kg/km] [mm] [dan] LM1-1FO 1 2,8 7, LM1-2FO 2 2,8 7, LM1-4FO 4 2,8 7, Opakowanie 250m, inne na zamówienie Kolorystyka włókien Znakowanie: DROPTIC- nr partii LM1 xfo G657A2 - m 66 S t r o n a

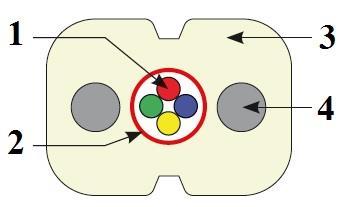

67 Kable światłowodowe wewnętrzne płaskie DROPTIC LM7 Kable wewnętrzne DROPTIC LM7 umożliwiają połączenie między punktami rozgałęzienia kabli światłowodowych i gniazdkiem abonenckim. Modułowa konstrukcja zapewnia optymalizację światłowodowych instalacji wewnętrznych w budynkach biurowych. Doskonałe na potrzeby sieci FTTH. 1 Włókna światłowodowe G.657 A2 2 Moduł optyczny zawierający 1, 2 lub 4 światłowody 3 Powłoka zewnętrzna kabla 4 Element wytrzymałościowy FRP Symbol Ilość włókien Wymiary Promień Max siła Waga zewnętrzne gięcia naciągu - [szt.] [mm] [kg/km] [mm] [dan] LM7-1FO 1 2,5 x 1,8 6, LM7-2FO 2 2,5 x 1,8 6, LM7-4FO 4 2,5 x 1,8 6, Opakowanie 250m, inne na zamówienie Kolorystyka włókien Znakowanie: DROPTIC- nr partii LM7 xfo G657A2 - m 67 S t r o n a

68 Kable światłowodowe wewnętrzne i do układania w duktach DROPTIC LM2 Kable wewnętrzne DROPTIC LM2 umożliwiają połączenie między punktami rozgałęzienia kabli światłowodowych i gniazdkiem abonenckim. Modułowa konstrukcja zapewnia optymalizację światłowodowych instalacji wewnętrznych w budynkach biurowych. Doskonałe na potrzeby sieci FTTH. 1 Włókna światłowodowe G.657 A2 2 3 Moduł optyczny zawierający 1, 2 lub 4 światłowody Uszczelnienie wzdłużne z materiału pęczniejącego 4 Powłoka zewnętrzna kabla 5 Przędza aramidowa 6 Element wytrzymałościowy FRP Symbol Ilość włókien Średnica Promień Max siła Waga zewnętrzna gięcia naciągu - [szt.] [mm] [kg/km] [mm] [dan] LM2-1FO 1 4,0 14, LM2-2FO 2 4,0 16, LM2-4FO 4 4,0 16, Opakowanie 250m, inne na zamówienie Kolorystyka włókien Znakowanie: DROPTIC- nr partii LM2 xfo G657A2 - m 68 S t r o n a

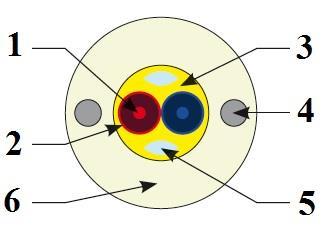

69 Kable światłowodowe wewnętrzne i do układania w duktach DROPTIC LM8 Kable wewnętrzne DROPTIC LM8 umożliwiają połączenie między punktami rozgałęzienia kabli światłowodowych i gniazdkiem abonenckim. Modułowa konstrukcja zapewnia optymalizację światłowodowych instalacji wewnętrznych w budynkach biurowych. Doskonałe na potrzeby sieci FTTH. 1 Włókna światłowodowe G.657 A2 2 Moduły optyczne zawierające 1 światłowód 3 Przędza aramidowa 4 Element wytrzymałościowy FRP 5 Uszczelnienie wzdłużne z materiału pęczniejącego 6 Powłoka zewnętrzna kabla Symbol Ilość włókien Średnica Promień Max siła Waga zewnętrzna gięcia naciągu - [szt.] [mm] [kg/km] [mm] [dan] LM8-2FO 2 4,0 16, Opakowanie 250m, inne na zamówienie Kolorystyka włókien Znakowanie: DROPTIC- nr partii LM8 2FO G657A2 - m 69 S t r o n a

70 Kable światłowodowe w podwójnej osłonie wewnętrzno-zewnętrzne DROPTIC LM3 Kable wewnętrzno-zewnętrzne DROPTIC LM3 zostały zaprojektowane z myślą o sieci FTTH dla budownictwa jednorodzinnego. Podwójna osłona kabla umożliwia usunięcie z sieci punktu przejścia z kabla zewnętrznego na wewnętrzny. Kabel pozwala na bezpośrednie połączenie punktu dystrybucyjnego znajdującego się na zewnątrz z gniazdkiem abonenckim. Zewnętrzna powłoka kabla jest łatwo rozbieralna dając szybki dostęp do kabla wewnętrznego. 1 Włókna światłowodowe G.657 A2 2 Moduł optyczny zawierający 1, 2 lub 4 światłowody 3 Powłoka kabla wewnętrznego 4 Element wytrzymałościowy FRP 5 Przędza aramidowa 6 Uszczelnienie wzdłużne z materiału pęczniejącego 7 Sznurek do rozrywania powłoki zewnętrznej 8 Powłoka zewnętrzna kabla Symbol Ilość włókien Średnica Promień Max siła Waga zewnętrzna gięcia naciągu - [szt.] [mm] [kg/km] [mm] [dan] LM3-1FO 1 6,0 25, LM3-2FO 2 6,0 25, LM3-4FO 4 6,0 27, Opakowanie 500m, inne na zamówienie Kolorystyka włókien Znakowanie: DROPTIC- nr partii LM3 xfo G657A2 - m 70 S t r o n a

71 Kable światłowodowe w podwójnej osłonie wewnętrzno-zewnętrzne DROPTIC LM3L Kable wewnętrzno-zewnętrzne DROPTIC LM3L zostały zaprojektowane z myślą o sieci FTTH dla budownictwa jednorodzinnego. Podwójna osłona kabla umożliwia usunięcie z sieci punktu przejścia z kabla zewnętrznego na wewnętrzny. Kabel pozwala na bezpośrednie połączenie punktu dystrybucyjnego znajdującego się na zewnątrz z gniazdkiem abonenckim. Zewnętrzna powłoka kabla jest łatwo rozbieralna dając szybki dostęp do kabla wewnętrznego. 1 Włókna światłowodowe G.657 A2 2 Moduł optyczny zawierający 1, 2 lub 4 światłowody 3 Powłoka kabla wewnętrznego 4 Sznurek do rozrywania powłoki zewnętrznej 5 Powłoka zewnętrzna kabla 6 Przędza aramidowa 7 Element wytrzymałościowy FRP 8 Uszczelnienie wzdłużne z materiału pęczniejącego Symbol Ilość włókien Średnica Promień Max siła Waga zewnętrzna gięcia naciągu - [szt.] [mm] [kg/km] [mm] [dan] LM3L-1FO 1 5,0 25, LM3L-2FO 2 5,0 25, LM3L-4FO 4 5,0 27, Opakowanie 500m, 800m inne na zamówienie Kolorystyka włókien Znakowanie: DROPTIC- nr partii LM3L xfo G657A2 - m 71 S t r o n a

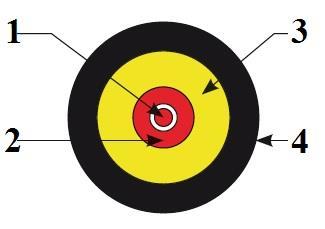

72 Kable światłowodowy zewnętrzny DROPTIC LM0 1FO Kabel zewnętrzny DROPTIC LM0 1FO uniwersalny kabel o dużym promieniu gięcia umożliwiający połączenie między punktami dystrybucyjnymi a punktem przejścia z sieci zewnętrznej na wewnętrzną lub bezpośrednio do gniazdka abonenckiego. Kabel przeznaczony dla sieci FTTH dla domów jednorodzinnych. 1 Włókno światłowodowe G.657 A2 2 Moduł optyczny 3 Przędza aramidowa 4 Powłoka zewnętrzna kabla Symbol Ilość włókien Średnica Promień Max siła Waga zewnętrzna gięcia naciągu - [szt.] [mm] [kg/km] [mm] [dan] LM0-1FO 1 3,0 8, Opakowanie 4000m lub 500m, inne na zamówienie Kolorystyka włókien Znakowanie: TN DROP OUTDOOR- nr partii 1FO G657A2 m 72 S t r o n a
