ICE-Trade sro International Conveyor Equipment & Trading. ICE-Trade Stalowe Osłony Przenośników. Profile. Profil standardowy 27/100/0,80

Wielkość: px

Rozpocząć pokaz od strony:

Download "ICE-Trade sro International Conveyor Equipment & Trading. ICE-Trade Stalowe Osłony Przenośników. Profile. Profil standardowy 27/100/0,80"

Marian Dobrowolski
4 lat temu
Przeglądów:

1 Mlynarska 3 SK Pezinok Słowacja ICE-Trade Stalowe Osłony Przenośników Profile Profil standardowy 27/100/0,80 Profil eksportowy 18/76/0,75 Profil Jumbo 27/111 Profil specjalny 42/160 1

Wymiary Osłon Standardowych Osłona Nr Taśma Montaż Promień Waga Część prosta szerokość szerokość około a b r kg. g 0 300 600 300 8,9 Standardowa 200 mm.

2 Wymiary Osłon Standardowych Osłona Nr Taśma Montaż Promień Waga Część prosta szerokość szerokość około a b r kg. g ,9 Standardowa 200 mm , , ,4 Min ,4 150 mm , ,9 Maks ,9 na zamówienie , ,0 Również dostępne ,5 bez Wszystkie rozmiary w mm. Inne wymiary dostępne na zamówienie. Standardowo Osłony wykonywane są w profilach 27 / 100 / 0,80 mm., i długość użyteczną 800 mm. Profil eksportowy 18 / 76 / 0,75 mm. ma długość użyteczną 836 lub1064 mm. Profil Jumbo występuje wyłącznie jako profil 27 / 11 o długości użytecznej 1000 mm. dzięki któremu odległość od osi jest równa liczbie osłon. Profil specjalny 42 / 160 przeznaczony jest do dużych Osłon Jumbo, o promieniu do 4,5 m, wykonany ze stali walcowanej, użyteczna długość 960 mm. 2

Osłona Standardowa Materiały Stal wysokiej jakości, ocynkowana ogniowo Aluminium Stal nierdzewna Twarde PCV. Patrz strona. Wykończenie: Ocynkowana ogniowo, po obu stronach.

3 Osłona Standardowa Materiały Stal wysokiej jakości, ocynkowana ogniowo Aluminium Stal nierdzewna Twarde PCV. Patrz strona. Wykończenie: Ocynkowana ogniowo, po obu stronach. Alu-cynk Malowanie proszkowe we wszystkich kolorach RAL Korzyści: Brak przestojów podczas montażu Niepalne Niełamliwe Nie wymagają konserwacji przez wiele lat Bardzo solidne Proste w recyklingu Przyjazne dla środowiska Opłacalne 3

że jest to idealna osłona dla przenośników

4 Osłony Specjalne Osłona Górna Do wyceny konieczne jest podanie szerokości, wysokości i długości. Osłony Górne są przymocowane śrubami L. NOWOŚĆ! Osłona Łukowa Niewielka wysokość sprawia, że jest to idealna osłona dla przenośników z konstrukcją ponad instalacją. Do wyceny konieczne jest podanie szerokości, wysokości, R1+2 / W1+2 i długości. 4

5 Osłona Segmentowa W przypadku tej osłony do produkcji konieczny jest wymiar G1+2, kąt i promień. OSŁONA JUMBO Na zamówienie wykonujemy obliczenia statyczne. Maks. promień to 4,5m dla stali walcowanej. 5

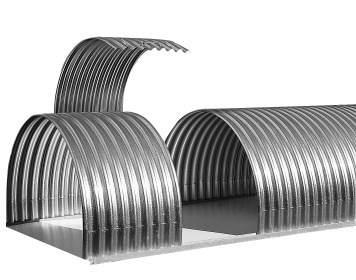

6 Osłony Rewizyjne Osłony Przesuwne (Patent Europejski) Osłony Rewizyjne Zawiasowe Osłona Zdejmowalna 6

7 Osłona Rewizyjna Drzwiowa Otwarta Zamknięta Otwarta Osłona Osłona Rewizyjna Zawiasowa 2 7

8 NOWOŚĆ! Osłona LOOP Przeznaczona do regularnych inspekcji: po obu stronach osłony rewizyjnej zamocowano solidne uchwyty. Osłona mocowana jest za pomocą krótkich elementów naciągających, które można łatwo zdjąć. Zalecamy montaż wszystkich osłon naprzemiennie: góradół-góra itd. aby łatwo można było zdjąć osłony w razie konieczności. - _ - _ - _ - Osłona Wentylacyjna 8

Systemy Montażu Osłon Typ Taśmowy K Taśma ze stali nierdzewnej

śrubą i podkładką Uchwyt hakowy Otwór ø 9 mm.

9 Systemy Montażu Osłon Typ Taśmowy K Taśma ze stali nierdzewnej Sprężyna Hak Uchwyt hakowy Otwór ø 9 mm jak najwyżej. Profil T, szerokość 30 mm. Typ Taśmowy SK Taśma ze stali nierdzewnej Sprężyna M6 x 20 ze śrubą i podkładką Uchwyt hakowy Otwór ø 9 mm. Typ Taśmowy S Taśma ze stali nierdzewnej Sprężyna M6 x 20 ze śrubą i podkładką Napinacz Hak M8 x 20 ze śrubą i podkładką Profil podporowy L, 30 mm. 9

10 NOWOŚĆ! Sprężyna KS (zgłoszenie patentowe) Dzięki zastosowaniu taśmy KS i sprężyny KS ze stali nierdzewnej, osłony do osłony nr 10 mogą być mocowane tylko jedną taśmą na jedną osłonę standardową. Element Mocujący typu H Hak-śruba M8 ze śrubą i podkładką Profil L Element Mocujący typu L Śruba burzowa M8 ze śrubą i podkładką Profil U na instalacji Dla osłony górnej 10

Elementy Specjalne: Osłony Ochronne Osłony Ochronne

walcowanej blachy trapezowej Wyposażone są w: -

wewnątrz materiałem redukującym hałas Podwójna

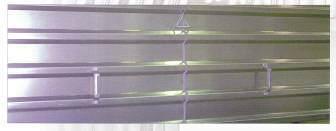

11 Elementy Specjalne: Osłony Ochronne Osłony Ochronne dostępne są w postaci: - giętej blachy stalowej - walcowanej blachy trapezowej Wyposażone są w: - uchwyty do łatwej obsługi - otwory ułatwiające montaż NOWOŚĆ! Osłony Akustyczne Pojedyncza osłona wyłożona od wewnątrz materiałem redukującym hałas Podwójna osłona z - wewnętrzną osłoną perforowaną - pośrednią warstwą redukującą hałas - osłoną standardową na zewnątrz 11

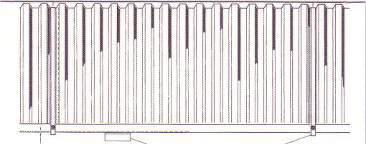

12 Osłony z Twardego PCV ICE-Trade Profil Greca 70/18 Osłona ta wzmacniana jest profilem teowym o szerokości 20 mm na całej długości. Wymiary Osłony Osłona nr Szerokość taśmy Szerokość Instalacji Promień Masa / osłonę Ilość łączników / osłonę Masa łącznika / osłonę ,6 1 pas 0, ,0 1 pas 0, ,5 1 pas 0, ,3 2 pasy 1, ,0 2 łuki 7, ,0 2 łuki 7, ,7 2 łuki 7,7 Odcinek prosty ma 200 mm Wszystkie wymiary w mm i kg. Montaż Osłon z Twardego PCV Łuk 20x20x2 mm. ocynkowany Śruba M6 x 45 z nakrętką motylkową Nakrętka i podkładka 12

Charakterystyka Osłon z Twardego PCV Niepalne według DIN 4102 Wytrzymałość na rozerwanie według DIN

montażu Montaż Osłon z Twardego PCV Osłony od 1 do 4 mogą być mocowane taśmami ze stali

13 Charakterystyka Osłon z Twardego PCV Niepalne według DIN 4102 Wytrzymałość na rozerwanie według DIN 7748 Odporność na chemikalia według DIN Nie wymagają konserwacji Niewielka masa Proste w montażu Montaż Osłon z Twardego PCV Osłony od 1 do 4 mogą być mocowane taśmami ze stali nierdzewnej; Nr 4 dwoma taśmami Osłony od 5 do 7 są mocowane za pomocą łuku, profil stalowy 20 x 20 x 2 mm, są ocynkowane ogniowo. Wszystkie osłony z twardego PCV muszą być wzmacniane profilem stalowym, o szerokości 20 mm, na całej długości instalacji. Zastosowania Standardowe Osłony wykonane z aluminium odpornego na wodą morską Osłony LOOP Samochód ciężarowy opuszczający zakład z OSŁONAMI JUMBO 300 Zachęcamy do kontaktu w celu uzyskania dalszych informacji. ICE-Trade sro Wszelkie prawa zastrzeżone. 13
