Dane montaŝu. Schemat ogólny dodatkowego układu zasilania

Transkrypt

1 W SAMOCHODZIE BMW Dane montaŝu Homologacja R115 E20 # Wytwórca pojazdu BMW Kategoria pojazdu M1 Typ pojazdu Typ a Objętość skokowa 2494 cm 3 Moc maksymalna 141 kw Moc na cylinder 23,5 kw Poziom emisji R83.05B (EURO 4) Typ przekładni dowolna Układ zasilania LPG Schemat ogólny dodatkowego układu zasilania 1. Przełacznik Benzyna/Gaz 2. Sterownik instalacji gazowej 3. Zbiornik gazu 4. Reduktor 5. Zbiornik benzyny 6. Zawór tankowania gazu 7. Wlew benzyny 8. Czujnik ciśnienia gazu 9. Wtryskiwacze benzynowe 10. Listwa wtryskiwaczy gazowych 11. Sterownik wtrysku benzyny 12. Zawór gazowy 13. Wskaźnik poziomu gazu w zbiorniku 14. Zawór zespolony w zbiorniku gazu Strona 1 z 8

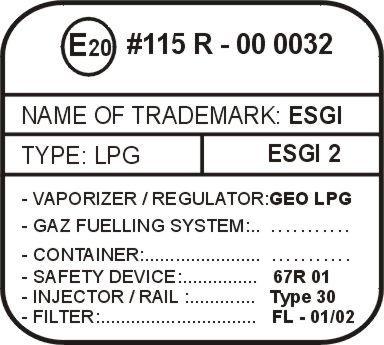

2 W SAMOCHODZIE BMW Zestaw elementów: Element Producent Typ Oznaczenie zbiornik LPG GZWM GRODKÓW 45l/315 E20 67R zawór zespolony Tomasetto AT02 E8 67R regulator ciśnienia/zawór odcinający Stefanelli Group GEO 110 LPG INJECTION E8 67R obudowa gazoszczelna Tomasetto AT 03 E20 67R wlew paliwa Tomasetto - E8 67R filtr LPG ZWM Czaja FL-01 E8 67R czujnik ciśnienia EKO-ALMA Sp. J. 01 E8 67R niskociśnieniowy wąŝ gumowy Fago - E13 67R wtryskiwacz Valtek s.r.l. Rail Type 30 E8 67R elektroniczna jednostka sterująca EKO-ALMA Sp. J. ESGI E8 67R Dopuszcza się montaŝ innych elementów niŝ wymienione powyŝej na zasadach określonych w instrukcji montaŝowej pod warunkiem, Ŝe element jest dopuszczony do montaŝu w zakresie udzielonego świadectwa homologacji. Proponowany sposób oznaczenia pojazdu z zamontowaną instalacją. Tabliczkę znamionową zamontować w komorze owej. Strona 2 z 8

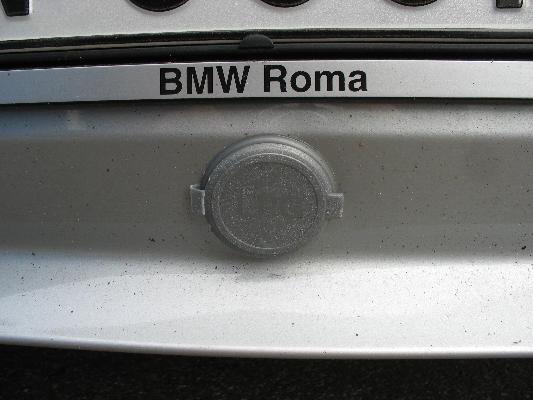

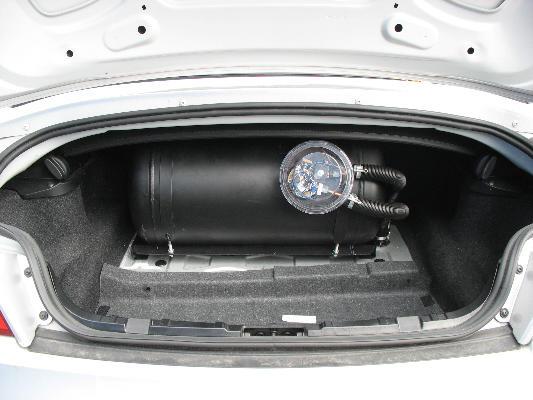

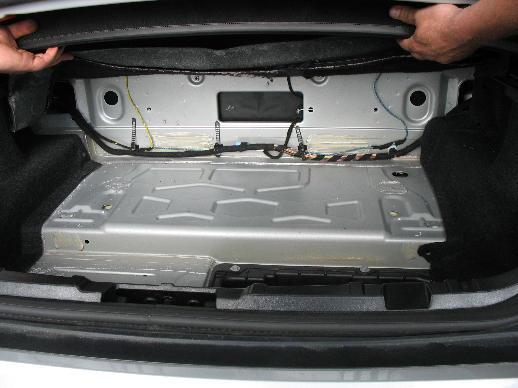

3 W SAMOCHODZIE BMW Wlew paliwa. Wlew zamontować we poszyciu zderzaka jak poniŝej: Zbiornik paliwa gazowego z osprzętem. Ze względu na wymiary bagaŝnika stosuje się zbiornik walcowy o średnicy 315mm. W przypadku doboru innego zbiornika naleŝy upewnić się, Ŝe nie wchodzi on ani osłona gazoszczelna, w kolizję ze składanym dachem. PoniewaŜ pomiędzy bagaŝnikiem fotelami jest stalowa przegroda zaleca się montaŝ zbiornika z zachowaniem minimalnego odstępu pomiędzy przegrodą a zbiornikiem. Nie zaleca się stosowania zbiorników toroidalnych ze względu na brak fabrycznego mocowania do zastosowania w tym przypadku, jak teŝ na moŝliwe utrudnienia dostępu do akumulatora. Strona 3 z 8

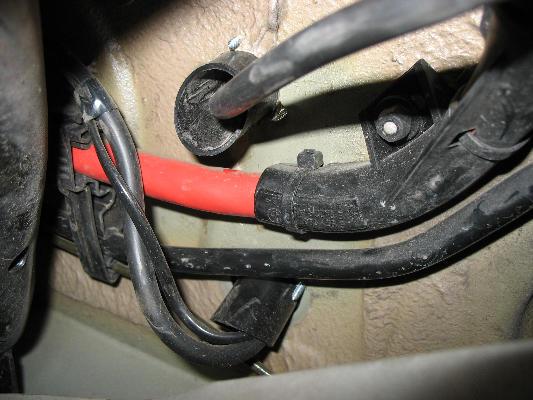

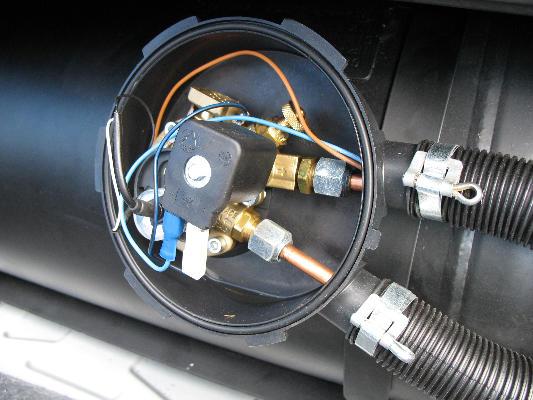

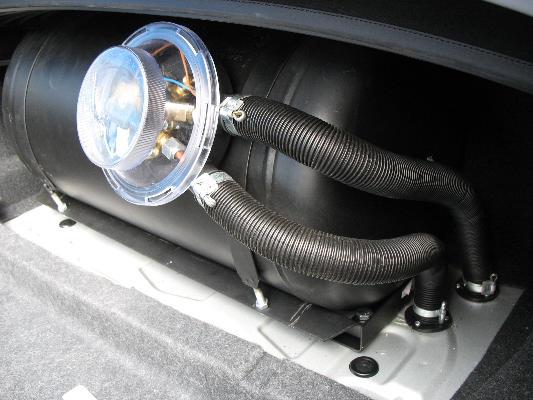

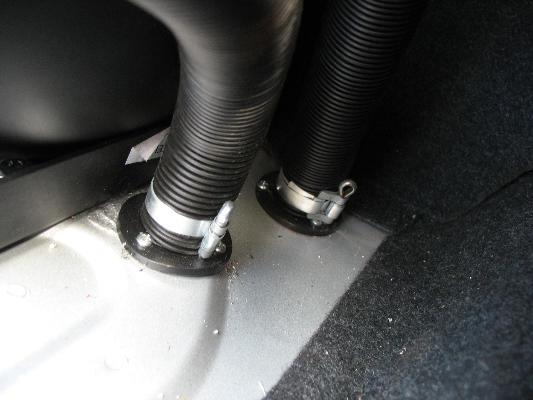

4 W SAMOCHODZIE BMW Zamontować osłonę gazoszczelną oraz zawór zespolony (wielozawór). Przygotować elementy odpowietrzenia osłony gazoszczelnej. Przewody miedziane przechodzące przez peszle wraz z przewodami elektrycznymi podłączyć do zaworu jak na zdjęciach. Przewody prowadzić mocując je do stałych elementów nadwozia pojazdu Strona 4 z 8

5 W SAMOCHODZIE BMW Komora owa. wtryskiwacz reduktor czujnik ciśnienia sterownik filtr paliwa LPG Strona 5 z 8

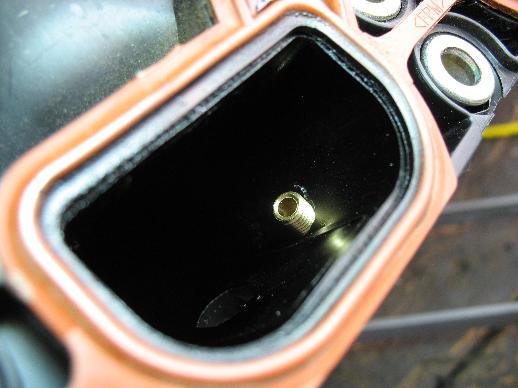

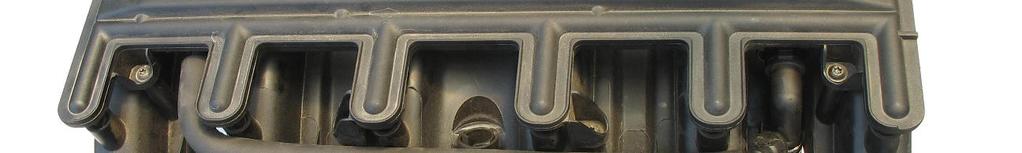

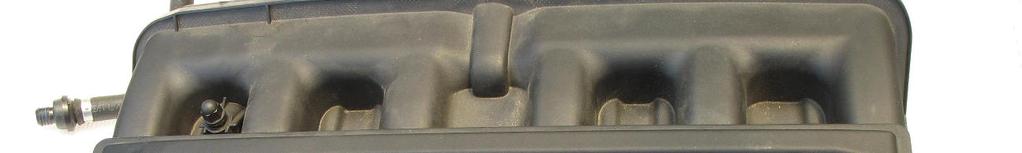

6 W SAMOCHODZIE BMW Kolektor dolotowy Zamontować dysze według rysunków. Strona 6 z 8

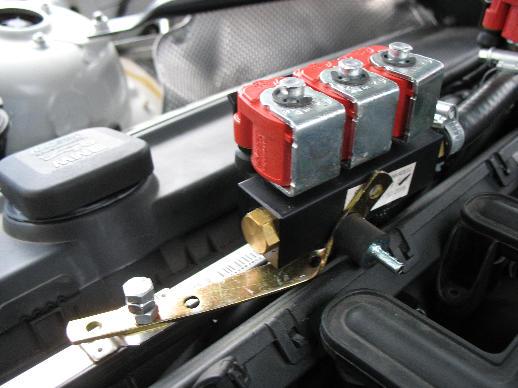

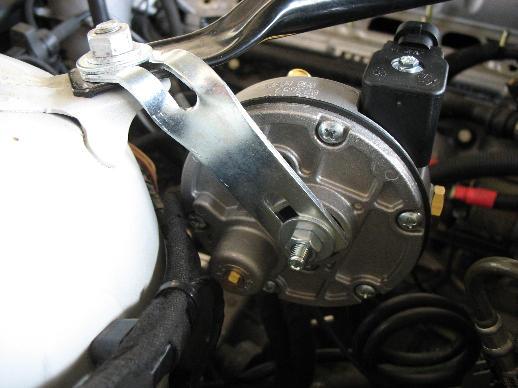

7 W SAMOCHODZIE BMW MontaŜ wtryskiwaczy MontaŜ reduktora Strona 7 z 8

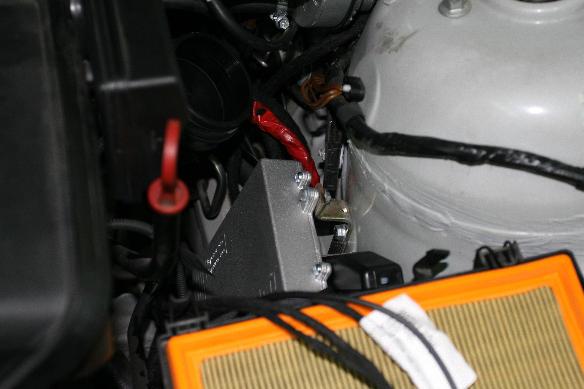

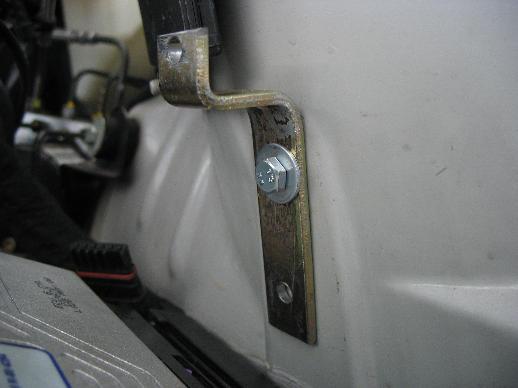

8 W SAMOCHODZIE BMW MontaŜ filtra LPG MontaŜ czujnika ciśnienia MontaŜ sterownika. Sterownik montować do nadkola lewego Regulacja układu zasilania wtryskiwacze Średnica dysz wtryskiwacza 2 Ohm 1,8 mm optymalny współczynnik korekcji 1,2 1,4 ciśnienie na biegu jałowym 1,0 1,1 bar Strona 8 z 8
