Instrukcja instalowania dodatkowego układu zasilania paliwem LPG w samochodzie: MAZDA CX7 2,3 T DISI 16V. typ silnika: 7TKXT0235DB

Transkrypt

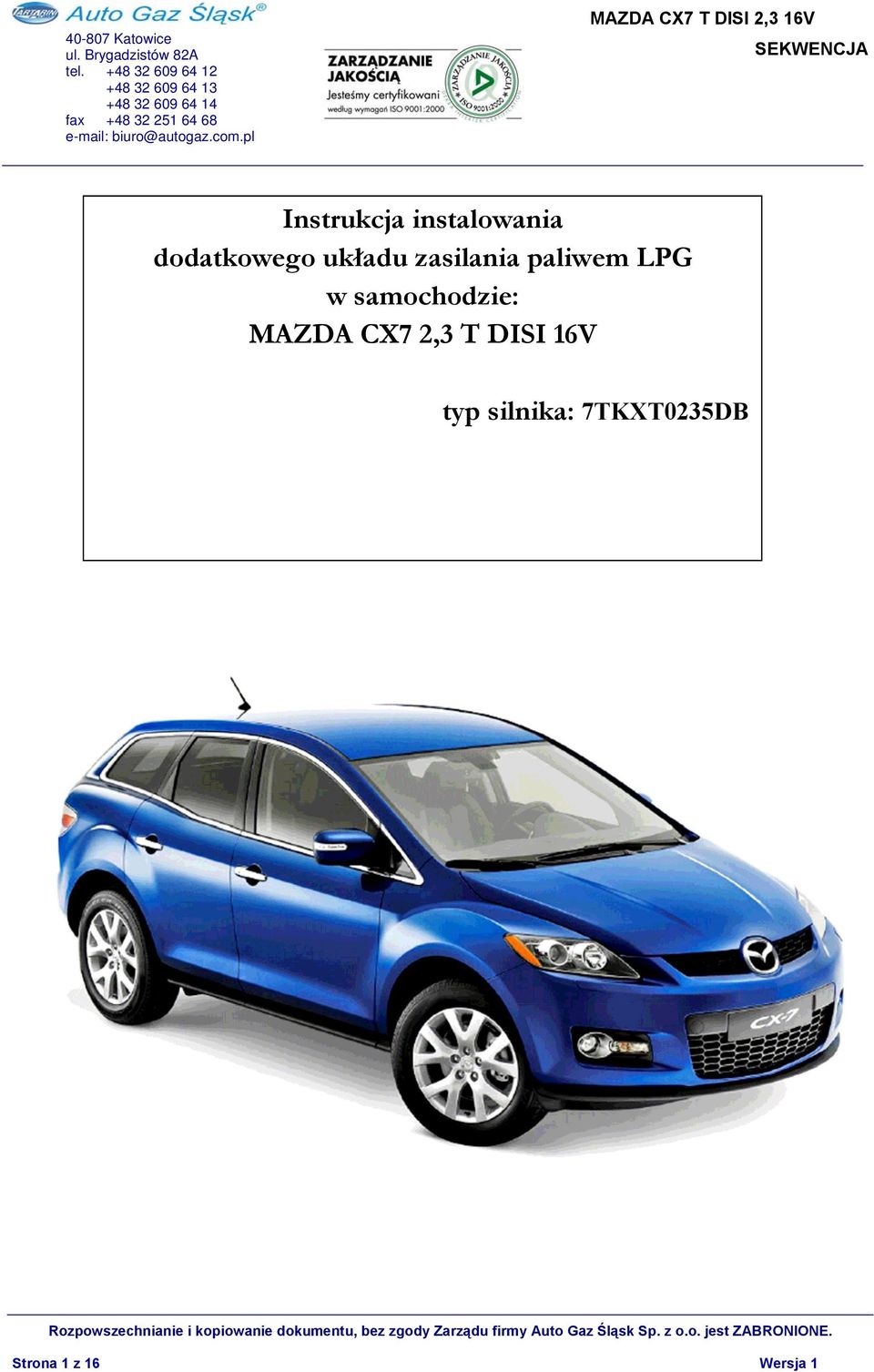

1 Instrukcja instalowania dodatkowego układu zasilania paliwem LPG w samochodzie: MAZDA CX7 2,3 T DISI 16V typ silnika: 7TKXT0235DB Strona 1 z 16 Wersja 1

2 MARKA MODEL MAZDA CX7 T DISI NORMA EMISJI SPALIN EURO 4 ROZMIESZCZENIE I LICZBA CYL. R 4 POJEMNOŚĆ [cm 3 ] 2261 MOC MAX [KW] 182 LICZBA ZAWORÓW 16 OŚ NAPĘDZANA SKRZYNIA BIEGÓW OZNACZENIE SILNIKA 4x4 AUTOMATYCZNA 7TKXT0235DB LISTWA WTRYSKIWACZY TYP LISTWY EVO 07 ŚREDNICA DYSZ LPG 2,5 mm ŚREDNICA DYSZ CNG - ZBIORNIK LPG TOROIDALNY 650/200 50L Strona 2 z 16 Wersja 1

3 Mazda CX7 T DISI 2,3 16V Strona 3 z 16 Wersja 1

4 Mazda CX7 T DISI 2,3 16V Strona 4 z 16 Wersja 1

5 Mazda CX7 T DISI 2,3 16V 1. Reduktor RP-G/05S 2. Czujnik ciśnienia MAP 3. Listwy wtryskiwaczy gazowych typu EVO Elektroniczna jednostka sterująca Strona 5 z 16 Wersja 1

6 Montaż reduktora i elektrozaworu odcinającego gaz Montaż czujnika ciśnienia MAP. Czujnik ciśnienia zamontować na podszybiu z lewej strony. Strona 6 z 16 Wersja 1

7 Montaż listw wtryskiwaczy PRZED MONTAŻEM LISTW WTRYSKIWACZY ZDEMONTOWAĆ INTERCOOLER Wsporniki montażowe listw przykręcić symetrycznie do kolektora ssącego, w taki sposób, aby można było zabudować ponownie intercooler umieszczony nad silnikiem. Upewnić się, czy listwy nie spowodują uszkodzenia innych elementów. Miejsce montażu listw przedstawia powyższe zdjęcie. Umieszczenie listw wtryskiwaczy musi bezwzględnie odpowiadać temu, które znajduje się na powyższym zdjęciu. Strona 7 z 16 Wersja 1

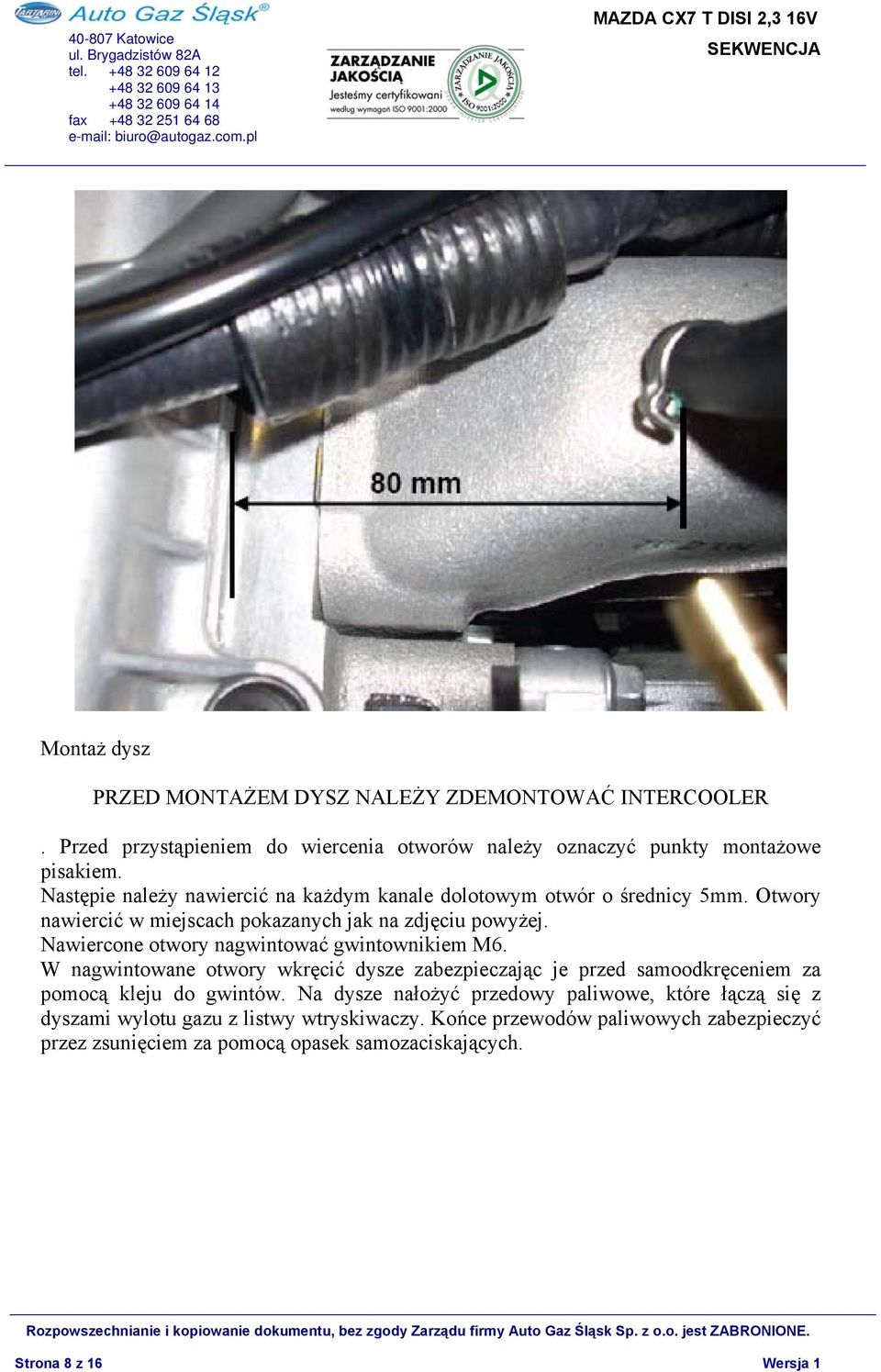

8 Montaż dysz PRZED MONTAŻEM DYSZ NALEŻY ZDEMONTOWAĆ INTERCOOLER. Przed przystąpieniem do wiercenia otworów należy oznaczyć punkty montażowe pisakiem. Następie należy nawiercić na każdym kanale dolotowym otwór o średnicy 5mm. Otwory nawiercić w miejscach pokazanych jak na zdjęciu powyżej. Nawiercone otwory nagwintować gwintownikiem M6. W nagwintowane otwory wkręcić dysze zabezpieczając je przed samoodkręceniem za pomocą kleju do gwintów. Na dysze nałożyć przedowy paliwowe, które łączą się z dyszami wylotu gazu z listwy wtryskiwaczy. Końce przewodów paliwowych zabezpieczyć przez zsunięciem za pomocą opasek samozaciskających. Strona 8 z 16 Wersja 1

9 Montaż elektronicznej jednostki sterującej. ECU gaz zamontować po lewej stronie w komorze silnika. Na powyższym zdjęciu przedstawiono sposób montażu ECU gaz. Montaż króćca podciśnienia Nawiercić otwór o średnicy 5mm i nagwintować go gwintownikiem M6. Otwór nawiercić jak najbliżej przepustnicy (patrz fotografia powyżej). W nagwintowany otwór wkręcić któciec zabezpieczając go przed odkręceniem klejem do gwintów. Na króciec nałożyć przewód gumowy i zabezpieczyć go opaską zaciskającą. Drugi koniec przewodu połączyć ż trójnikiem, który połączony jest przewodami gumowymi z regulatorem ciśnienia i czujnikiem ciśnienia MAP Strona 9 z 16 Wersja 1

10 Montaż trójników wodnych. Połączyć dwa przewody układu chłodzenia samochodu tak jak na zdjęciu powyżej. Przewód nr 5 na długoci 300mm. Przewód nr 6 przyciąć na dł 320 mm. W rozcięte przewody włożyć trójniki, które należy połączyć przewodami wodnymi z króćcami obiegu podgrzewania regulatora ciśnienia. Przewody wodne zabezpieczyć przed zsunięciem za pomocą opasek zaciskających dokręcając ich śruby momentem 5 Nm. Strona 10 z 16 Wersja 1

11 Schemat połączeń pneumatyczych Do kolektora dolotowego Wszystkie wymiary podane w [mm]. Strona 11 z 16 Wersja 1

12 Schemat rozmieszczenia wiązek instalacji elektrycznej Zabudowa przełącznik benzyna gaz. Przełącznikzabudować z lewej strony deski rozdzielczej w widocznym i ergonomicznym miejscu, sprawdzając czy złącze po lewej jest niewykorzystane. Przełącznik można zabudować w innym miejscu, należy jednak pamiętać aby znajdował się on w widocznym i łatwodostępnym miejscu dla kierującego pojazdem. Strona 12 z 16 Wersja 1

13 Lokalizacja złącza OBD Złącze diagnostyczzne OBD znajduje się w kabinie pasażera po lewej stronie, pod osłoną z tworzywa sztucznego. Miejsce montażu zbiornika gazu Stosować zbiornik o średnicy 650mm i wysokości 200mm. Podczas montażu zbiornika konieczne jest stosowanie dystansów, które podnoszą podłogę bagażnika. Dla użytego zbiornika podłogę należy podnieść o 60mm. Strona 13 z 16 Wersja 1

14 16 korek, 17 wkręty, 18 zawór tankowania, 19 podkładka, 20 baryłka, 21 nakrętka, 22 przedłużka Miejsce montażu zaworu tankowania. UWAGA! Zawór tankoania można zabudować w innym miejscu, należy jednak pamiętać, aby znajdował się on w miejscu łatwodostępnym i chroniącym przed zabrudzeniem. Zawór tankowania nie może wystawać poza obrys pojazdu. Strona 14 z 16 Wersja 1

15 Miejsce mocowania przewodu miedzianej 6x1 Strona 15 z 16 Wersja 1

16 Miejsce mocowania przewodu 8x1 Strona 16 z 16 Wersja 1
