1 Informacja Projekt LPG Dokumenty niezbędne do uzyskania autoryzacji Instytutu Transportu Samochodowego Skrócona instrukcja doboru samochodowych systemów zasilania LPG INTER CARS S.A. ul. Gdańska 5, Cząstków Mazowiecki Czosnów tel. (0-22) , (0-22) fax. (0-22)

2 Spis treści: Rozdział Strona Procedura wpisu Zakładu Autoryzowanego na listę ITS 2 I generacja system elektroniczny (samochody wyposaŝone w gaźnik) Opis części składowych: 3 II generacja Samochody z metalowym kolektorem ssącym, jednopunktowym wtryskiem paliwa i sondą Lambda - układ oparty o reduktor Emmegas i system elektroniczny AC BHZ- Opis części składowych: 5 II generacja Samochody z metalowym kolektorem ssącym, jednopunktowym wtryskiem paliwa i sondą Lambda układ oparty o System kontroli Lambda LE98 LCS (Landi Renzo) - Opis części składowych: 7 II generacja Samochody z metalowym kolektorem ssącym oraz wielopunktowym wtryskiem paliwa, sondą Lambda (+ew. system EOBDII) układ oparty o reduktor Emmegas i system elektroniczny AC BHZ - Opis części składowych 9 II generacja Samochody z metalowym kolektorem ssącym oraz wielopunktowym wtryskiem paliwa, sondą Lambda (+ew. system EOBDII) układ oparty o System kontroli Lambda LE98 LCS (Landi Renzo) - Opis części składowych: 2 IV generacja Samochody z systemem sekwencyjnego i niesekwencyjnego wtrysku benzyny - system wtrysku gazu fazy lotnej STAG-200 (Polska): 4 IV generacja Samochody z systemem wtrysku benzyny - system sekwencyjnego wtrysku fazy lotnej OMVL DREAM XXI (Włochy): 7 Kompletacja IV generacja Samochody z systemem wtrysku benzyny - system sekwencyjnego wtrysku fazy lotnej LPG TSI Emmegas (Włochy): 9 Kompletacja IV generacja Samochody z systemem wtrysku benzyny - system sekwencyjnego wtrysku fazy lotnej LPG VSI Prins (Holandia): 2 Zbiornik LPG 24 Obudowa szczelna 27 Wielozawór 28 Sensory wskazań ilości gazu w zbiorniku 30

3 Procedura wpisu Zakładu Autoryzowanego na listę ITS Do uzyskania wpisu niezbędne jest spełnienie następujących warunków Odbycie przeszkolenia w zakresie montaŝu instalacji zasilania LPG Przekazanie do ITS kopii dokumentów własności wymaganego prawnie wyposaŝenia. Szkolenie : Teoretyczne dwudniowe, Praktyczne jednodniowe Szkolenie teoretyczne obejmuje zagadnienia prawne, wiedzę z zakresu instalacji LPG, technologię montaŝu i regulację systemów. Szkolenie teoretyczne obejmuje samodzielny montaŝ systemu zasilania LPG w asyście technika Inter Cars S.A. Celem dokonania wpisu na listę ITS naleŝy przedstawić kopię następujących dokumentów Analizator spalin o Kopię dokumentów własności czyli fakturę zakupu, umowę olejową bądź umowę leasingową. WaŜne jest aby na tych umowach znajdował się typ i numer analizatora o Dokumentację legalizacji wskazań analizatora W przypadku zakupu nowego analizatora świadectwo legalizacji pierwotnej (waŝne pół roku od daty wystawienia) W przypadku zakupu analizatora z rynku wtórnego lub w przypadku analizatora starszego niŝ pół roku (licząc od daty zakupu) świadectwo legalizacji ponownej (waŝne pół roku od daty wystawienia) Przyrząd do badania szczelności instalacji zasilania LPG o Kopię dokumentów własności czyli fakturę zakupu, umowę olejową bądź umowę leasingową. WaŜne jest aby na tych umowach znajdował się typ i numer urządzenia Uwaga. Dokumenty w przypadku gdy montaŝu instalacji LPG prowadzi Stację Kontroli Pojazdów Z dniem stycznia 2005 zmieniły się przepisy dotyczące odbioru Stacji Kontroli Pojazdów. Zmiany polegały na: Odbiór SKP o Do 3 grudnia 2004 Stacje Kontroli Pojazdów odbierał Instytut Transportu Samochodowego o Po stycznia 2005 Stacje Kontroli Pojazdów odbiera Transportowy Dozór Techniczny Wymagane wyposaŝenie o Od stycznia 2005 na Stacji Kontroli Pojazdów nie jest wymagane posiadanie urządzenia do sprawdzania szczelności instalacji gazowych Jeśli Stacja Kontroli Pojazdów została odebrana przez Instytut Transportu Samochodowego naleŝy dostarczyć wyłącznie protokół odbioru Jeśli Stacja Kontroli Pojazdów została odebrana przez Transportowy Dozór Techniczny naleŝy dostarczyć protokół odbioru oraz fakturę zakupu przyrządu do sprawdzania szczelności instalacji gazowych PowyŜsze dokumenty naleŝy przesłać faksem (22) lub listownie do Centrum Logistycznego w Czosnowie z informacją, Ŝe dokumenty dotyczą Projektu Instalacje Gazowe Wpisu Zakładu Autoryzowanego na listę ITS naleŝy dokonać bez względu na posiadane autoryzacje innych podmiotów właścicieli Świadectw Homologacji 2

4 I generacja system elektroniczny (samochody wyposaŝone w gaźnik) Opis części składowych: PoniŜsze rysunki przedstawiają podstawowe części składowe instalacji montowane w komorze silnika 2 Mini KIT silnikowy Emmegas LPG Zawiera reduktor zintegrowany z elektrozaworem oraz filtr fazy ciekłej. MoŜliwe jest zastawienie mini KIT-u jako dwa indeksy np.: LPG i LPG Reduktor zintegrowany z elektrozaworem 2. Filtr fazy ciekłej gazu Przełącznik rodzaju zasilania wyposaŝony w elektroniczny układ zamykający elektrozawory gazowe w przppadku zatrzymania (zgaśnięcia) silnika podczas pracy na gazie. Indeks LPG WEG-AH Elektrozawór benzynowy, elektrozawór ten stosujemy wyłączenie w samochodach gaźnikowych. Indeks LPG Zawór dławiący. Zawór ten umieszczony jest na przewodzie gazowym między reduktorem a mieszalnikiem. Indeks np.: LPG REGISTER MG-47 7X2 Mieszalnik palnikowy montowany w przewodzie doprowadzającym powietrze między filtrem powietrza a wlotem do kolektora dolotowego, nad przepustnicą powietrza. Indeks np. LPG MIX MG-0/380 Elementy dodatkowe: zbiornik, wielozawór z wlewem paliwa (stanowi komplet), obudowa szczelna (jeśli wymagana), sensor rezerwy / sensor pełnego wskazania, pokrowiec na koło zapasowe (jeśli wymagany) Zestaw montaŝowy: zawieszki montaŝowe, trójnik do wody, opaski ślimakowe 9-28, opaski ślimakowe 08-4, Zestaw przewodów Peszel: przewód osłonowy PESZEL fi 6x2, przewód osłonowy PESZEL fi.4x5, przewód osłonowy PESZEL fi 6.8x0, przewód wentylacyjny FI 30x35 (jeśli zbiornik walcowy) Zestaw przewodów gumowych: Przewód gumowy do układu chłodzenia fi 6x24, przewód gumowy gazowy fi7x24 lub fi 9x27, przewód gumowy gazowy fi 2x9 (jeśli wymagany), przewód gumowy benzynowy FI 6.3x2. Zestaw przewodów miedzianych: rurka miedziana FI 6mm, Rurka miedziana FI 8mm 3

5 I generacja system elektroniczny (samochody wyposaŝone w gaźnik) Tabela indeksów: INDEX W SAFO NAZWA UWAGI ILOŚĆ LPG Mini Kit EMMEGAS ML 94 EP Reduktor w tym przypadku jest (reduktor + filtr)* zintegrowany z elektrozaworem i filtrem LPG Elektrozawór Benzynowy LPG WEG-AH Przełącznik Elektroniczny do gaźnika LPG ZT Zbiornik Walcowy lub toroidalny LPG ZC LPG ST.. Mocowanie zbiornika Jeśli walcowy lub toroidalny zewnętrzny LPG CMAT.. Obudowa wielozaworu Jeśli wielozawór walcowy lub toroidalny zewnętrzny LPG MVA Wielozawór z wlewem paliwa Dostosowany do wysokości i typu zbiornika Mikser/Mieszalnik Regulacja dolotu gazu do miksera Tzw. Śruba regulacyjna, plastikowa Np. LPG R /P LPG /.5M LPG lub 09 Sensor wskazania ilości gazu w zbiorniku Przewód gumowy do układu chłodzenia fi 6x24 Przewód gumowy gazowy fi7x24 lub fi 9x27 lub metalowa Dobrać do rodzaju wielozaworu. Rezerwa Reduktor regulacja mieszalnik. Dobieramy w zaleŝności od średnicy wylotu gazu w reduktorze Jeśli wyjście regulacji ma inną średnicę niŝ wejście.5m m lub 2m LPG Przewód gumowy gazowy fi 2x9 LPG MIEDZ Rurka miedziana FI 6mm KrąŜek 6.25m 6.0MM/6.25M LPG MIEDZ Rurka miedziana FI 8mm krąŝek 2.5m 8.0MM/2.5M LPG FI- Przewód osłonowy PESZEL fi 2m 6,8*0C/00 6.8x0 LPG FI- Przewód osłonowy PESZEL fi m,4*5c/00.4x5 LPG FI- Przewód osłonowy PESZEL fi 6x2.5m 6x2C/.5M LPG Przewód gumowy benzynowy FI m x2 LPG RKG 30x35 Przewód wentylacyjny FI 30x35 Jeśli zbiornik walcowy 3m LPG B lub Trójnik do wody 9x9x6 lub 6x6x6, metalowy 2szt LPG B lub plastikowy AWAB 9-28 W Opaska ślimakowa szt 9MM LPG GZ-230A Zawieszka montaŝowa Do mocowania przewodu miedzianego 0szt AWAB 08-4 W Opaska ślimakowa szt 9MM AWAB 5-24 W Opaska ślimakowa szt 9MM LPG POK. Pokrowiec na koło zapasowe Tylko w przypadku zamontowania szt zbiornika toroidalnego. Dobrać rozmiar w zaleŝności od rozmiarów koła zapasowego * Zamiast Mini Kit moŝna zastosować osobno reduktor i elektrozawór gazowy. 4

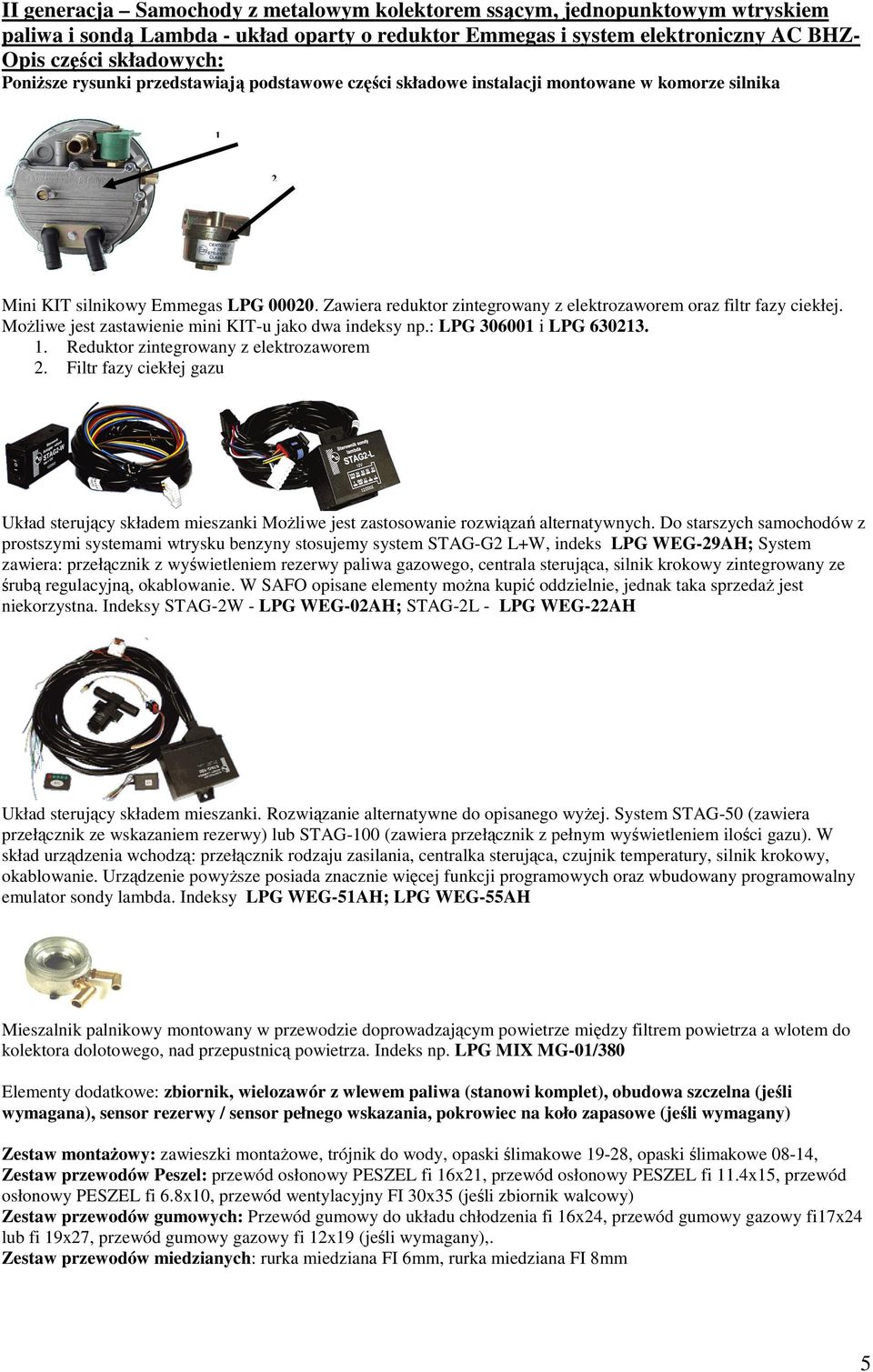

6 II generacja Samochody z metalowym kolektorem ssącym, jednopunktowym wtryskiem paliwa i sondą Lambda - układ oparty o reduktor Emmegas i system elektroniczny AC BHZ- Opis części składowych: PoniŜsze rysunki przedstawiają podstawowe części składowe instalacji montowane w komorze silnika 2 Mini KIT silnikowy Emmegas LPG Zawiera reduktor zintegrowany z elektrozaworem oraz filtr fazy ciekłej. MoŜliwe jest zastawienie mini KIT-u jako dwa indeksy np.: LPG i LPG Reduktor zintegrowany z elektrozaworem 2. Filtr fazy ciekłej gazu Układ sterujący składem mieszanki MoŜliwe jest zastosowanie rozwiązań alternatywnych. Do starszych samochodów z prostszymi systemami wtrysku benzyny stosujemy system STAG-G2 L+W, indeks LPG WEG-29AH; System zawiera: przełącznik z wyświetleniem rezerwy paliwa gazowego, centrala sterująca, silnik krokowy zintegrowany ze śrubą regulacyjną, okablowanie. W SAFO opisane elementy moŝna kupić oddzielnie, jednak taka sprzedaŝ jest niekorzystna. Indeksy STAG-2W - LPG WEG-02AH; STAG-2L - LPG WEG-22AH Układ sterujący składem mieszanki. Rozwiązanie alternatywne do opisanego wyŝej. System STAG-50 (zawiera przełącznik ze wskazaniem rezerwy) lub STAG-00 (zawiera przełącznik z pełnym wyświetleniem ilości gazu). W skład urządzenia wchodzą: przełącznik rodzaju zasilania, centralka sterująca, czujnik temperatury, silnik krokowy, okablowanie. Urządzenie powyŝsze posiada znacznie więcej funkcji programowych oraz wbudowany programowalny emulator sondy lambda. Indeksy LPG WEG-5AH; LPG WEG-55AH Mieszalnik palnikowy montowany w przewodzie doprowadzającym powietrze między filtrem powietrza a wlotem do kolektora dolotowego, nad przepustnicą powietrza. Indeks np. LPG MIX MG-0/380 Elementy dodatkowe: zbiornik, wielozawór z wlewem paliwa (stanowi komplet), obudowa szczelna (jeśli wymagana), sensor rezerwy / sensor pełnego wskazania, pokrowiec na koło zapasowe (jeśli wymagany) Zestaw montaŝowy: zawieszki montaŝowe, trójnik do wody, opaski ślimakowe 9-28, opaski ślimakowe 08-4, Zestaw przewodów Peszel: przewód osłonowy PESZEL fi 6x2, przewód osłonowy PESZEL fi.4x5, przewód osłonowy PESZEL fi 6.8x0, przewód wentylacyjny FI 30x35 (jeśli zbiornik walcowy) Zestaw przewodów gumowych: Przewód gumowy do układu chłodzenia fi 6x24, przewód gumowy gazowy fi7x24 lub fi 9x27, przewód gumowy gazowy fi 2x9 (jeśli wymagany),. Zestaw przewodów miedzianych: rurka miedziana FI 6mm, rurka miedziana FI 8mm 5

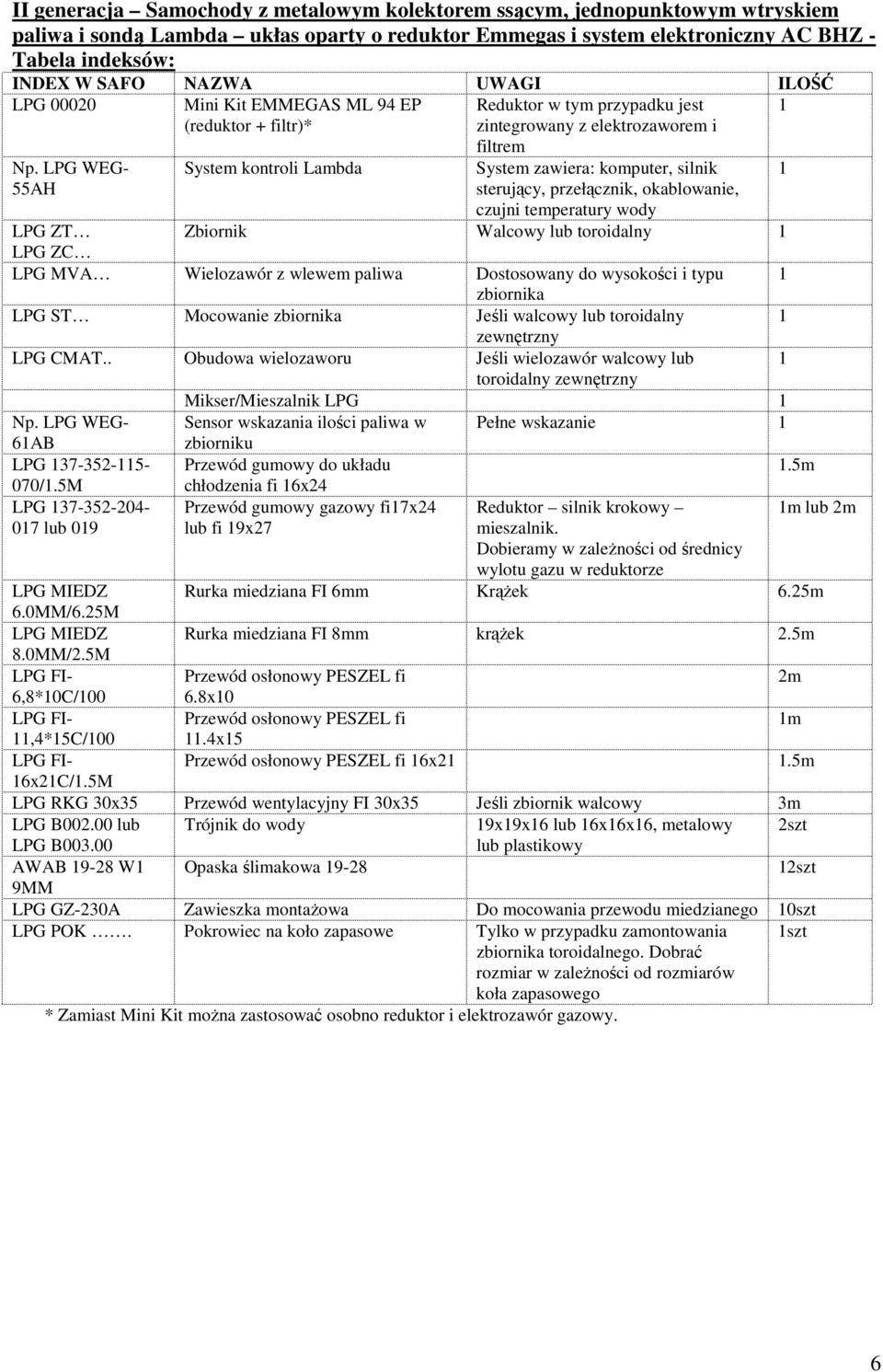

7 II generacja Samochody z metalowym kolektorem ssącym, jednopunktowym wtryskiem paliwa i sondą Lambda ukłas oparty o reduktor Emmegas i system elektroniczny AC BHZ - Tabela indeksów: INDEX W SAFO NAZWA UWAGI ILOŚĆ LPG Mini Kit EMMEGAS ML 94 EP Reduktor w tym przypadku jest (reduktor + filtr)* zintegrowany z elektrozaworem i Np. LPG WEG- 55AH System kontroli Lambda filtrem System zawiera: komputer, silnik sterujący, przełącznik, okablowanie, czujni temperatury wody LPG ZT Zbiornik Walcowy lub toroidalny LPG ZC LPG MVA Wielozawór z wlewem paliwa Dostosowany do wysokości i typu zbiornika LPG ST Mocowanie zbiornika Jeśli walcowy lub toroidalny zewnętrzny LPG CMAT.. Obudowa wielozaworu Jeśli wielozawór walcowy lub toroidalny zewnętrzny Mikser/Mieszalnik LPG Np. LPG WEG- Sensor wskazania ilości paliwa w Pełne wskazanie 6AB zbiorniku LPG Przewód gumowy do układu.5m 070/.5M chłodzenia fi 6x24 LPG lub 09 Przewód gumowy gazowy fi7x24 lub fi 9x27 m lub 2m Reduktor silnik krokowy mieszalnik. Dobieramy w zaleŝności od średnicy wylotu gazu w reduktorze LPG MIEDZ Rurka miedziana FI 6mm KrąŜek 6.25m 6.0MM/6.25M LPG MIEDZ Rurka miedziana FI 8mm krąŝek 2.5m 8.0MM/2.5M LPG FI- Przewód osłonowy PESZEL fi 2m 6,8*0C/00 6.8x0 LPG FI- Przewód osłonowy PESZEL fi m,4*5c/00.4x5 LPG FI- Przewód osłonowy PESZEL fi 6x2.5m 6x2C/.5M LPG RKG 30x35 Przewód wentylacyjny FI 30x35 Jeśli zbiornik walcowy 3m LPG B lub Trójnik do wody 9x9x6 lub 6x6x6, metalowy 2szt LPG B lub plastikowy AWAB 9-28 W Opaska ślimakowa szt 9MM LPG GZ-230A Zawieszka montaŝowa Do mocowania przewodu miedzianego 0szt LPG POK. Pokrowiec na koło zapasowe Tylko w przypadku zamontowania zbiornika toroidalnego. Dobrać rozmiar w zaleŝności od rozmiarów koła zapasowego szt * Zamiast Mini Kit moŝna zastosować osobno reduktor i elektrozawór gazowy. 6

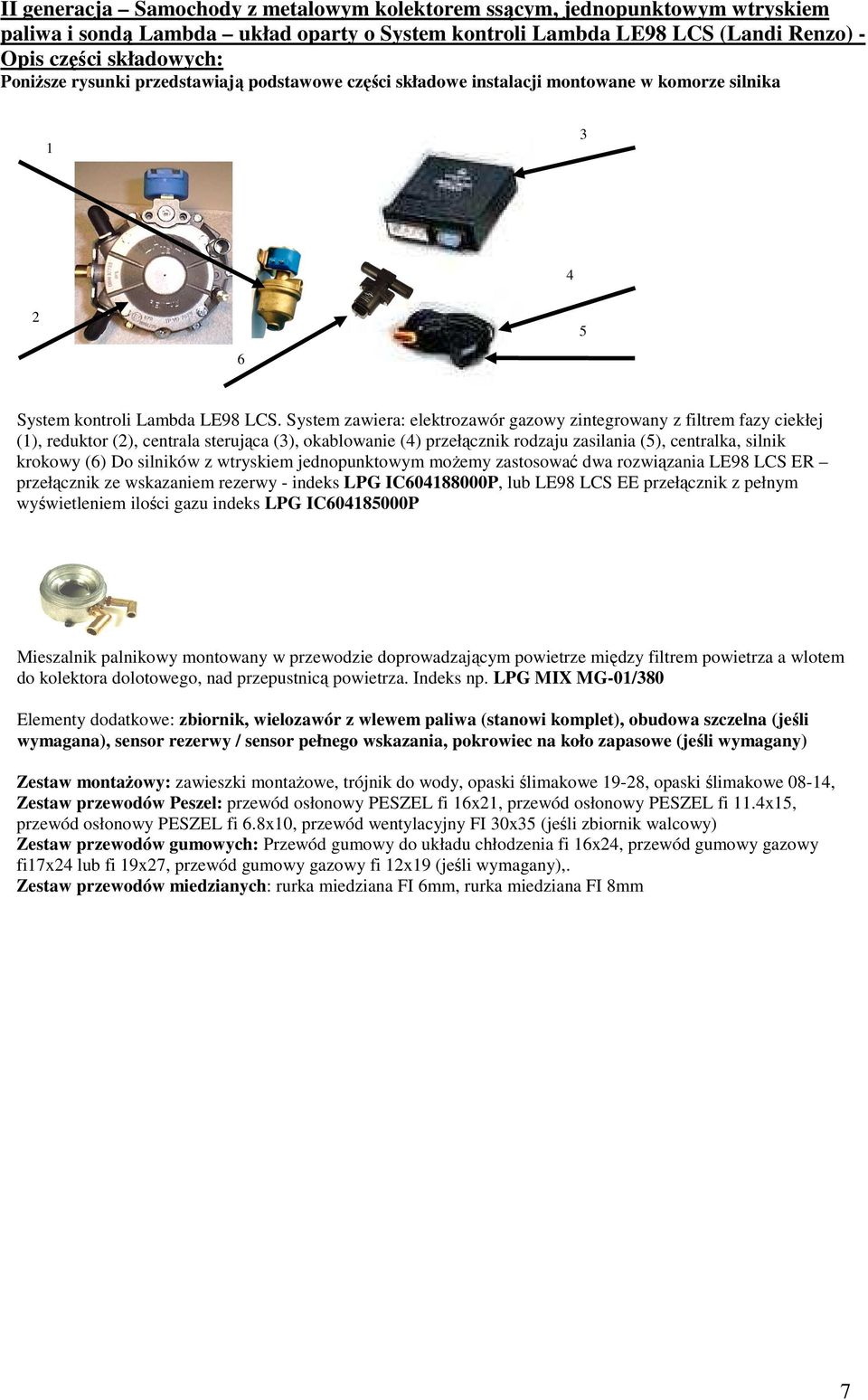

8 II generacja Samochody z metalowym kolektorem ssącym, jednopunktowym wtryskiem paliwa i sondą Lambda układ oparty o System kontroli Lambda LE98 LCS (Landi Renzo) - Opis części składowych: PoniŜsze rysunki przedstawiają podstawowe części składowe instalacji montowane w komorze silnika System kontroli Lambda LE98 LCS. System zawiera: elektrozawór gazowy zintegrowany z filtrem fazy ciekłej (), reduktor (2), centrala sterująca (3), okablowanie (4) przełącznik rodzaju zasilania (5), centralka, silnik krokowy (6) Do silników z wtryskiem jednopunktowym moŝemy zastosować dwa rozwiązania LE98 LCS ER przełącznik ze wskazaniem rezerwy - indeks LPG IC P, lub LE98 LCS EE przełącznik z pełnym wyświetleniem ilości gazu indeks LPG IC P Mieszalnik palnikowy montowany w przewodzie doprowadzającym powietrze między filtrem powietrza a wlotem do kolektora dolotowego, nad przepustnicą powietrza. Indeks np. LPG MIX MG-0/380 Elementy dodatkowe: zbiornik, wielozawór z wlewem paliwa (stanowi komplet), obudowa szczelna (jeśli wymagana), sensor rezerwy / sensor pełnego wskazania, pokrowiec na koło zapasowe (jeśli wymagany) Zestaw montaŝowy: zawieszki montaŝowe, trójnik do wody, opaski ślimakowe 9-28, opaski ślimakowe 08-4, Zestaw przewodów Peszel: przewód osłonowy PESZEL fi 6x2, przewód osłonowy PESZEL fi.4x5, przewód osłonowy PESZEL fi 6.8x0, przewód wentylacyjny FI 30x35 (jeśli zbiornik walcowy) Zestaw przewodów gumowych: Przewód gumowy do układu chłodzenia fi 6x24, przewód gumowy gazowy fi7x24 lub fi 9x27, przewód gumowy gazowy fi 2x9 (jeśli wymagany),. Zestaw przewodów miedzianych: rurka miedziana FI 6mm, rurka miedziana FI 8mm 7

9 II generacja Samochody z metalowym kolektorem ssącym, jednopunktowym wtryskiem paliwa i sondą Lambda układ oparty o System kontroli Lambda LE98 (Landi Renzo) LCS Tabela indeksów: INDEX W SAFO NAZWA UWAGI ILOŚĆ LPG IC P MINI KIT LPG LE98 LCS EE - Mini KIT zawiera reduktor, PEŁNE WSKAZANIE (Reduktor LE98 Landi, elektrozawór gazowy, silniczek krokowy, komputer, okablowanie, przełącznik z pełnym wskazaniem, torebka montaŝowa, czujnik temp. wody) elektrozawór gazowy z filtrem oraz układ sterujący Landi Renzo LCS EE (moŝna zastąpić LCS ER przełącznik ze wskazaniem rezerwy) LPG ZT Zbiornik Walcowy lub toroidalny LPG ZC LPG MVA Wielozawór z wlewem paliwa Dostosowany do wysokości i typu zbiornika LPG ST Mocowanie zbiornika Jeśli walcowy lub toroidalny zewnętrzny LPG CMAT.. Obudowa wielozaworu Jeśli wielozawór walcowy lub toroidalny zewnętrzny Mikser/Mieszalnik LPG Np. LPG WEG- Sensor wskazania ilości paliwa w Pełne wskazanie 6AB zbiorniku LPG Przewód gumowy do układu.5m 070/.5M LPG lub 09 chłodzenia fi 6x24 Przewód gumowy gazowy fi7x24 lub fi 9x27 Reduktor silnik krokowy mieszalnik. Dobieramy w zaleŝności od średnicy wylotu gazu w reduktorze m lub 2m LPG MIEDZ Rurka miedziana FI 6mm KrąŜek 6.25m 6.0MM/6.25M LPG MIEDZ Rurka miedziana FI 8mm krąŝek 2.5m 8.0MM/2.5M LPG FI-6,8*0C/00 Przewód osłonowy PESZEL fi 2m 6.8x0 LPG FI- Przewód osłonowy PESZEL fi m,4*5c/00.4x5 LPG FI- Przewód osłonowy PESZEL fi 6x2.5m 6x2C/.5M LPG RKG 30x35 Przewód wentylacyjny FI 30x35 Jeśli zbiornik walcowy 3m LPG B lub Trójnik do wody 9x9x6 lub 6x6x6, metalowy 2szt LPG B lub plastikowy AWAB 9-28 W Opaska ślimakowa szt 9MM LPG GZ-230A Zawieszka montaŝowa Do mocowania przewodu miedzianego 0szt LPG POK. Pokrowiec na koło zapasowe Tylko w przypadku zamontowania zbiornika toroidalnego. Dobrać rozmiar w zaleŝności od rozmiarów koła zapasowego szt 8

10 II generacja Samochody z metalowym kolektorem ssącym oraz wielopunktowym wtryskiem paliwa, sondą Lambda (+ew. system EOBDII) układ oparty o reduktor Emmegas i system elektroniczny AC BHZ - Opis części składowych: PoniŜsze rysunki przedstawiają podstawowe części składowe instalacji montowane w komorze silnika 2 Mini KIT silnikowy Emmegas LPG Zawiera reduktor zintegrowany z elektrozaworem oraz filtr fazy ciekłej. MoŜliwe jest zastawienie mini KIT-u jako dwa indeksy np.: LPG i LPG Reduktor zintegrowany z elektrozaworem 4. Filtr fazy ciekłej gazu Układ sterujący składem mieszanki MoŜliwe jest zastosowanie rozwiązań alternatywnych. Do starszych samochodów z prostszymi systemami wtrysku benzyny stosujemy system STAG-G2 L+W, indeks LPG WEG- 29AH; System zawiera: przełącznik z wyświetleniem rezerwy paliwa gazowego, centrala sterująca, silnik krokowy zintegrowany ze śrubą regulacyjną, okablowanie. W SAFO opisane elementy moŝna kupić oddzielnie, jednak taka sprzedaŝ jest niekorzystna. Indeksy STAG-2W - LPG WEG-02AH; STAG-2L - LPG WEG-22AH Układ sterujący składem mieszanki. Rozwiązanie alternatywne do opisanego wyŝej. System STAG-50 (zawiera przełącznik ze wskazaniem rezerwy) lub STAG-00 (zawiera przełącznik z pełnym wyświetleniem ilości gazu). W skład urządzenia wchodzą: przełącznik rodzaju zasilania, centralka sterująca, czujnik temperatury, silnik krokowy, okablowanie. Urządzenie powyŝsze posiada znacznie więcej funkcji programowych oraz wbudowany programowalny emulator sondy lambda. Indeksy LPG WEG-5AH; LPG WEG-55AH Emulator wtryskiwaczy. Jego zadaniem jest takie wyłączenie wtryskiwaczy benzynowych podczas pracy na zasilaniu gazowym aby sterownik benzynowy nie zarejestrował błędu. Emulator naleŝy dobrać do rodzaju końcówek elektrycznych wtryskiwaczy benzynowych oraz ilości cylindrów. Szczegółowy opis doboru w głównym skrypcie. Przykładowy indeks LPG WEG-34AH Mieszalnik palnikowy montowany w przewodzie doprowadzającym powietrze między filtrem powietrza a wlotem do kolektora dolotowego, nad przepustnicą powietrza. Indeks np. LPG MIX MG-0/380 9

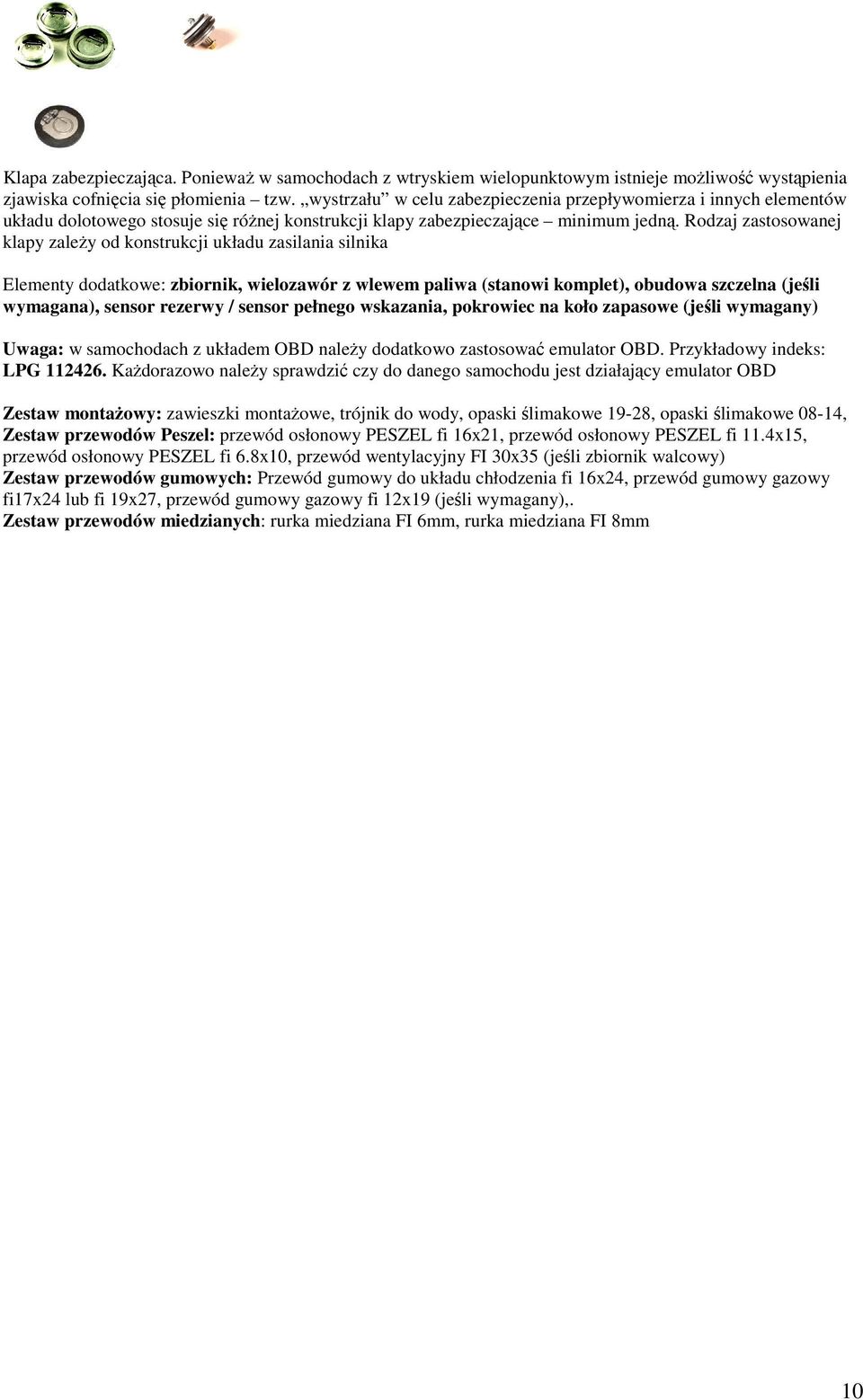

11 Klapa zabezpieczająca. PoniewaŜ w samochodach z wtryskiem wielopunktowym istnieje moŝliwość wystąpienia zjawiska cofnięcia się płomienia tzw. wystrzału w celu zabezpieczenia przepływomierza i innych elementów układu dolotowego stosuje się róŝnej konstrukcji klapy zabezpieczające minimum jedną. Rodzaj zastosowanej klapy zaleŝy od konstrukcji układu zasilania silnika Elementy dodatkowe: zbiornik, wielozawór z wlewem paliwa (stanowi komplet), obudowa szczelna (jeśli wymagana), sensor rezerwy / sensor pełnego wskazania, pokrowiec na koło zapasowe (jeśli wymagany) Uwaga: w samochodach z układem OBD naleŝy dodatkowo zastosować emulator OBD. Przykładowy indeks: LPG KaŜdorazowo naleŝy sprawdzić czy do danego samochodu jest działający emulator OBD Zestaw montaŝowy: zawieszki montaŝowe, trójnik do wody, opaski ślimakowe 9-28, opaski ślimakowe 08-4, Zestaw przewodów Peszel: przewód osłonowy PESZEL fi 6x2, przewód osłonowy PESZEL fi.4x5, przewód osłonowy PESZEL fi 6.8x0, przewód wentylacyjny FI 30x35 (jeśli zbiornik walcowy) Zestaw przewodów gumowych: Przewód gumowy do układu chłodzenia fi 6x24, przewód gumowy gazowy fi7x24 lub fi 9x27, przewód gumowy gazowy fi 2x9 (jeśli wymagany),. Zestaw przewodów miedzianych: rurka miedziana FI 6mm, rurka miedziana FI 8mm 0

12 II generacja Samochody z metalowym kolektorem ssącym oraz wielopunktowym wtryskiem paliwa, sondą Lambda (+ew. system EOBDII) układ oparty o reduktor Emmegas i system elektroniczny AC BHZ - Tabela indeksów: : INDEX W SAFO NAZWA UWAGI ILOŚĆ LPG Mini Kit EMMEGAS ML 94 EP Reduktor w tym przypadku jest (reduktor + filtr)* zintegrowany z elektrozaworem i Np. LPG WEG- 55AH System kontroli Lambda filtrem System zawiera: komputer, silnik sterujący, przełącznik, okablowanie, czujni temperatury wody LPG ZT Zbiornik Walcowy lub toroidalny LPG ZC LPG MVA Wielozawór z wlewem paliwa Dostosowany do wysokości i typu zbiornika LPG ST Mocowanie zbiornika Jeśli walcowy lub toroidalny zewnętrzny LPG CMAT.. Obudowa wielozaworu Jeśli wielozawór walcowy lub toroidalny zewnętrzny Mikser/Mieszalnik Np. LPG WEG- Sensor wskazania ilości paliwa w Pełne wskazanie 6AB zbiorniku LPG Przewód gumowy do układu.5m 070/.5M chłodzenia fi 6x24 LPG lub 09 Przewód gumowy gazowy fi7x24 lub fi 9x27 m lub 2m Reduktor silnik krokowy mieszalnik. Dobieramy w zaleŝności od średnicy wylotu gazu w reduktorze LPG MIEDZ Rurka miedziana FI 6mm KrąŜek 6.25m 6.0MM/6.25M LPG MIEDZ Rurka miedziana FI 8mm krąŝek 2.5m 8.0MM/2.5M LPG FI- Przewód osłonowy PESZEL fi 2m 6,8*0C/00 6.8x0 LPG FI- Przewód osłonowy PESZEL fi m,4*5c/00.4x5 LPG FI- Przewód osłonowy PESZEL fi 6x2.5m 6x2C/.5M LPG RKG 30x35 Przewód wentylacyjny FI 30x35 Jeśli zbiornik walcowy 3m LPG B lub Trójnik do wody 9x9x6 lub 6x6x6, metalowy 2szt LPG B lub plastikowy AWAB 9-28 W Opaska ślimakowa szt 9MM LPG GZ-230A Zawieszka montaŝowa Do mocowania przewodu miedzianego 0szt LPG POK. Pokrowiec na koło zapasowe Tylko w przypadku zamontowania zbiornika toroidalnego. Dobrać rozmiar w zaleŝności od rozmiarów koła zapasowego szt Np. LPG WEG- 34AH Np. LPG KLAPA MG-4 Emulator wtryskiwaczy Klapa antywybuchowa Zwrócić uwagę na typ końcówek przy wtryskiwaczach benzynowych, np. typu BOSCH Najpopularniejsze typy: klapa w obudowę filtra, na przewód od obudowy do kolektora, itp. Np. LPG 2426 Emulator E-OBD II Tylko w przypadku występowania w samochodzie systemu E-OBD II * Zamiast Mini Kit moŝna zastosować osobno reduktor i elektrozawór gazowy. szt Co najmniej szt szt

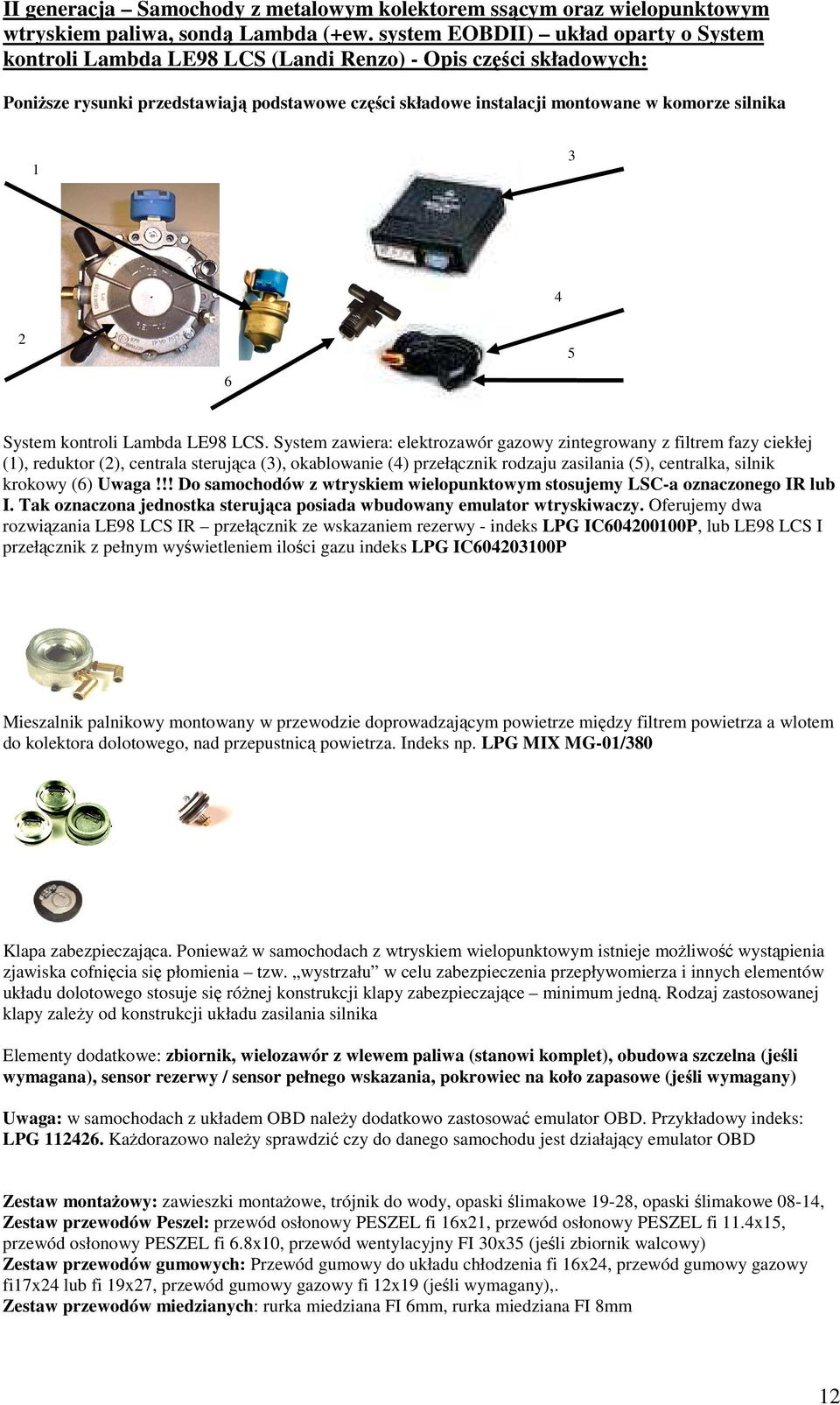

13 II generacja Samochody z metalowym kolektorem ssącym oraz wielopunktowym wtryskiem paliwa, sondą Lambda (+ew. system EOBDII) układ oparty o System kontroli Lambda LE98 LCS (Landi Renzo) - Opis części składowych: PoniŜsze rysunki przedstawiają podstawowe części składowe instalacji montowane w komorze silnika System kontroli Lambda LE98 LCS. System zawiera: elektrozawór gazowy zintegrowany z filtrem fazy ciekłej (), reduktor (2), centrala sterująca (3), okablowanie (4) przełącznik rodzaju zasilania (5), centralka, silnik krokowy (6) Uwaga!!! Do samochodów z wtryskiem wielopunktowym stosujemy LSC-a oznaczonego IR lub I. Tak oznaczona jednostka sterująca posiada wbudowany emulator wtryskiwaczy. Oferujemy dwa rozwiązania LE98 LCS IR przełącznik ze wskazaniem rezerwy - indeks LPG IC P, lub LE98 LCS I przełącznik z pełnym wyświetleniem ilości gazu indeks LPG IC P Mieszalnik palnikowy montowany w przewodzie doprowadzającym powietrze między filtrem powietrza a wlotem do kolektora dolotowego, nad przepustnicą powietrza. Indeks np. LPG MIX MG-0/380 Klapa zabezpieczająca. PoniewaŜ w samochodach z wtryskiem wielopunktowym istnieje moŝliwość wystąpienia zjawiska cofnięcia się płomienia tzw. wystrzału w celu zabezpieczenia przepływomierza i innych elementów układu dolotowego stosuje się róŝnej konstrukcji klapy zabezpieczające minimum jedną. Rodzaj zastosowanej klapy zaleŝy od konstrukcji układu zasilania silnika Elementy dodatkowe: zbiornik, wielozawór z wlewem paliwa (stanowi komplet), obudowa szczelna (jeśli wymagana), sensor rezerwy / sensor pełnego wskazania, pokrowiec na koło zapasowe (jeśli wymagany) Uwaga: w samochodach z układem OBD naleŝy dodatkowo zastosować emulator OBD. Przykładowy indeks: LPG KaŜdorazowo naleŝy sprawdzić czy do danego samochodu jest działający emulator OBD Zestaw montaŝowy: zawieszki montaŝowe, trójnik do wody, opaski ślimakowe 9-28, opaski ślimakowe 08-4, Zestaw przewodów Peszel: przewód osłonowy PESZEL fi 6x2, przewód osłonowy PESZEL fi.4x5, przewód osłonowy PESZEL fi 6.8x0, przewód wentylacyjny FI 30x35 (jeśli zbiornik walcowy) Zestaw przewodów gumowych: Przewód gumowy do układu chłodzenia fi 6x24, przewód gumowy gazowy fi7x24 lub fi 9x27, przewód gumowy gazowy fi 2x9 (jeśli wymagany),. Zestaw przewodów miedzianych: rurka miedziana FI 6mm, rurka miedziana FI 8mm 2

14 II generacja Samochody z metalowym kolektorem ssącym oraz wielopunktowym wtryskiem paliwa, sondą Lambda (+ew. system EOBDII) układ oparty o System kontroli Lambda LE98 LCS (Landi Renzo) Tabela indeksów: INDEX W SAFO NAZWA UWAGI ILOŚĆ LPG IC P MINI KIT LPG LE98 LCS I - PEŁNE WSKAZANIE (reduktor Landi LE98, elektrozawór gazowy, komputer z emulatorem wtryskiwaczy, silniczek krokowy, okablowanie, czujnik temp., przełącznik, okablowanie emulatora, torebka montaŝowa) Mini KIT zawiera reduktor, elektrozawór gazowy z filtrem oraz układ sterujący Landi Renzo LCS I zintegrowany z emulatorem wtryskiwaczy, wraz z okablowaniem. (moŝna zastąpić LCS IR przełącznik ze wskazaniem rezerwy) LPG ZT Zbiornik Walcowy lub toroidalny LPG ZC LPG MVA Wielozawór z wlewem paliwa Dostosowany do wysokości i typu zbiornika LPG ST Mocowanie zbiornika Jeśli walcowy lub toroidalny zewnętrzny LPG CMAT.. Obudowa wielozaworu Jeśli wielozawór walcowy lub toroidalny zewnętrzny Mikser/Mieszalnik Np. LPG WEG- Sensor wskazania ilości paliwa w Pełne wskazanie 6AB zbiorniku LPG Przewód gumowy do układu.5m 070/.5M chłodzenia fi 6x24 LPG lub 09 Przewód gumowy gazowy fi7x24 lub fi 9x27 m lub 2m Reduktor silnik krokowy mieszalnik. Dobieramy w zaleŝności od średnicy wylotu gazu w reduktorze LPG MIEDZ Rurka miedziana FI 6mm KrąŜek 6.25m 6.0MM/6.25M LPG MIEDZ Rurka miedziana FI 8mm krąŝek 2.5m 8.0MM/2.5M LPG FI- Przewód osłonowy PESZEL fi 2m 6,8*0C/00 6.8x0 LPG FI- Przewód osłonowy PESZEL fi m,4*5c/00.4x5 LPG FI- Przewód osłonowy PESZEL fi 6x2.5m 6x2C/.5M LPG RKG 30x35 Przewód wentylacyjny FI 30x35 Jeśli zbiornik walcowy 3m LPG B lub Trójnik do wody 9x9x6 lub 6x6x6, metalowy 2szt LPG B lub plastikowy AWAB 9-28 W Opaska ślimakowa szt 9MM LPG GZ-230A Zawieszka montaŝowa Do mocowania przewodu miedzianego 0szt LPG POK. Pokrowiec na koło zapasowe Tylko w przypadku zamontowania zbiornika toroidalnego. Dobrać rozmiar w zaleŝności od rozmiarów koła zapasowego szt Np. LPG KLAPA MG-4 Klapa antywybuchowa Najpopularniejsze typy: klapa w obudowę filtra, na przewód od obudowy do kolektora, itp. Np. LPG 2426 Emulator E-OBD II Tylko w przypadku występowania w samochodzie systemu E-OBD II Co najmniej szt szt 3

15 IV generacja Samochody z systemem sekwencyjnego i niesekwencyjnego wtrysku benzyny - system wtrysku gazu fazy lotnej STAG-200 (Polska): PoniŜsze rysunki przedstawiają części składowe instalacji montowane w komorze silnika stanowiące Kit silnikowy LPG WEG-Z706AH Uwaga: System wtrysku gazu STAG-200 występuje w dwu kompletacjach: - z reduktorem Tomasetto - z reduktorem Koltec Necam System wtrysku gazu STAG-200 występuje w wersji trzy, cztero i sześcio - cylindrowej Kopletacja indeks: LPG WEG-Z706AH KIT WTRYSKU SEKW. STAG-200 4CYL sprzedawany jest w następującej kompletacji: Eletronika STAG-200, w jej skład wchodzą: o Mikrokontroler z wbudowanym emulatorem wtryskiwaczy 4cyl. o Wiązka okablowania elektrycznego o Okablowanie rozcięcia wtryskiwaczy z wtyczkami BOSCH o Przełącznik z diodowym wyświetlaniem ilości paliwa w zbiorniku o MAP sensor ciśnienia w kolektorze dolotowym o Czujnik temperatury i ciśnienia rozpręŝonego gazu LPG o Czujnik temperatury wody o Brzęczyk o Sensor pełnego wyświetlenia ilości gazu Reduktor produkcji TOMASETTO z dodatkową komorą grzewczą i wbudowanym elektrozaworem gazu i filtrem oraz z elementami montaŝowymi. Listwa wtryskowa produkcji VALTEK z kalibrowanymi dyszami oraz z elementami montaŝowymi (naleŝy kalibrować dysze które są wkręcone w listwę) Filtr uniwersalny fazy lotnej (średnica króćca wejściowego oraz wyjściowego to 2mm) Program do kalibracji systemu Uwaga!!! PowyŜszą kompletację naleŝy stosować do samochodów z silnikami o pojemności <.6L 4

16 Kopletacja indeks: LPG WEG-Z707AH KIT WTRYSKU SEKW. STAG-200 4CYL sprzedawany jest w następującej kompletacji: Eletronika STAG-200, w jej skład wchodzą: o Mikrokontroler z wbudowanym emulatorem wtryskiwaczy 4cyl. o Wiązka okablowania elektrycznego o Okablowanie rozcięcia wtryskiwaczy z wtyczkami BOSCH o Przełącznik z diodowym wyświetlaniem ilości paliwa w zbiorniku o MAP sensor ciśnienia w kolektorze dolotowym o Czujnik temperatury i ciśnienia rozpręŝonego gazu LPG o Czujnik temperatury wody o Brzęczyk o Sensor pełnego wyświetlenia ilości gazu Reduktor produkcji Koltec-Necam (Uwaga! Do tego reduktora naleŝy osobno dodać elektrozawór gazu) Listwa wtryskowa produkcji VALTEK z kalibrowanymi dyszami oraz z elementami montaŝowymi (naleŝy kalibrować dysze które są wkręcone w listwę) Filtr uniwersalny fazy lotnej (średnica króćca wejściowego oraz wyjściowego to 2mm) Program do kalibracji systemu Uwaga!!! PowyŜszą kompletację moŝna stosować do samochodów z silnikami o pojemności >.6L Indeks LPG WEG-SMP40 LPG WEG- Z706AH LPG WEG- Z706AH LPG WEG-SMP40 Opis System wielopunktowego wtrysku gazu STAG-200 z reduktorem Tomesetto silnik 3 cylindry System wielopunktowego wtrysku gazu STAG-200 z reduktorem Tomesetto silnik 4 cylindry System wielopunktowego wtrysku gazu STAG-200 z reduktorem Koltec- Necam silnik 4 cylindry System wielopunktowego wtrysku gazu STAG-200 z reduktorem Koltec- Necam silnik 6 cylindrów Tabela systemu STAG-200 W przypadku wątpliwości przy doborze odpowiedniego zestawu do danego samochodu naleŝy skonsultować się z naszym doradcą technicznym Najnowszą wersję oprogramowania do kalibracji STAG-200 oraz instrukcję do tego systemu moŝna pobrać ze strony producenta: Do podłączenia systemu STAG-200 z komputerem klasy PC naleŝy stosować interfejs RS 232 (taki jak do tej pory był stosowany np. do systemu STAG-00 - indeks interfejsu: LPG WEG-82AB). W załaczeniu przesyłam zdjęcia całego kompletu (zestaw z reduktorem TOMASETTO), przykładową kompletację całej instalacji w oparciu o STAG-200 oraz instrukcję producenta. 5

17 Kompletacja IV generacja Samochody z systemem wtrysku benzyny - system sekwencyjnego wtrysku fazy lotnej LPG STAG-200 INDEKS NAZWA UWAGI ILOŚĆ LPG WEG- KIT WTRYSKU SEKW. STAG-200 LPG AWAB 3-20 W 9MM AWAB 9-28 W 9MM AWAB 07- MICRO LPG POK LPG GZ-230A Elektrozawór gazowy z filtrem EMMEGAS Opaska Opaska Opaska Pokrowiec na koło zapasowe Zawieszka montaŝowa GOMET LPG B lub LPG B Trójnik do wody LPG Przewód gumowy gazowy FAGUMIT x8 WIELOZAWÓR TOROIDALNY WEWNĘTRZNY LPG TW 200/ POLGAS 200/204 30ST * w przypadku zestawu do 6 cylindrów Wyłącznie do Kitu LPG WEG-Z75AH O ile kompletacja ze zbiornikiem toroidalnym Ilość uzaleŝniona od gęstości mocowania W zaleŝności od średnicy przewodu chłodzenia w samochodzie LPG MIEDZ 6.0MM/6.25M Rurka miedziana FI 6 w osłonie PCV krąŝek 6.25m LPG MIEDZ 8.0MM/2.5M Rurka miedziana FI 8 w osłonie PCV krąŝek 2,5m LPG FI-,4*5C/00 Przewód osłonowy LPG PESZEL cięty wzdłuŝ średnica. 2 LPG FI-6*2C/00 Przewód osłonowy LPG PESZEL cięty wzdłuŝ średnica 6x 2 LPG FI-6,8*0C/200 Przewód osłonowy LPG PESZEL cięty wzdłuŝ średnica LPG Przewód gumowy wodny FAGUMIT do układu chłodz. 6x24 2 LPG ZTW600/200/4.5L Zbiornik LPG toroidalny wewnętrzny GZWM Rozmiar dopasować do wnęki 600x4.5x200 w samochodzie LPG PRZEWÓD GUMOWY GAZOWY FAGUMIT 4MM Wielozawór dobierać do typu i rozmiaru zbiornika 4 lub 6* 8 lub 2* 8 lub 2* 0 2 lub 2* lub 2* 6

18 IV generacja Samochody z systemem wtrysku benzyny - system sekwencyjnego wtrysku fazy lotnej OMVL DREAM XXI (Włochy): \ Skład Kit-a wtryskowego OMVL DREAM XXI reduktor elektrozawór gazowy komputer przełącznik filtr listwa wtryskowa MAP sensor okablowanie główne okablowanie rozcięcia wtrysku zestaw montaŝowy, bez zawieszek do przewodu miedzianego przewody gumowe gazowe Kompletna instalacja składa się z: Kit wtrysku sekwencyjnego OMVL DREAM XXI Zestaw przewodów wodnych Trójniki do przewodów wodnych Zestaw opasek do przewodów wodnych Zbiornik LPG (toroidalny/cylindryczny) Wielozawór (toroidalny/cylindryczny) Sensor wskazania ilości gazu w zbiorniku (rezerwa/pełne wyświetlanie) Przewód miedziany 6 mm Zawieszka do przewodu 6 mm Przewód miedziany 8 mm 7

19 Kompletacja instalacji gazowej bazującej na wtrysku sekwencyjnym OMVL DREAM XXI INDEX W SAFO NAZWA UWAGI ILOŚĆ LPG Kit wtrysku sekwencyjnego Wtryskiwacze w rozmiarze,8* OMVL DREAM XXI LPG Przewód gumowy wodny FI,5m 070/.5M 6x24mm LPG GZ-255 lub Trójnik do wody 9x9x6 lub 2szt LPG GZ-256 6x6x6 AWAB 9-28 W Opaska ślimakowa szt 9MM LPG ZT Zbiornik Walcowy lub toroidalny LPG ZC LPG MVA Wielozawór z wlewem paliwa Dostosowany do wysokości i typu zbiornika LPG ST Mocowanie zbiornika Jeśli walcowy lub toroidalny zewnętrzny LPG CMAT.. Obudowa wielozaworu Jeśli wielozawór walcowy lub toroidalny zewnętrzny LPG RKG 30x35 Przewód wentylacyjny FI 30x35 Jeśli zbiornik walcowy 3m LPG POK. Pokrowiec na koło zapasowe Tylko w przypadku zamontowania zbiornika toroidalnego. Dobrać rozmiar w zaleŝności od rozmiarów koła zapasowego LPG WEG-6AB Sensor pełnego wskazania LPG AC WEG LPG MIEDZ Rurka miedziana FI 6mm 6,25m 6.0MM/6.25M LPG GZ-230A Zawieszka montaŝowa 0szt LPG MIEDZ 8.0MM/2.5M Rurka miedziana FI 8 w osłonie PCV krąŝek 2,5m * system OMVL DREAM XXI standardowo dostarczany jest z dyszami o średnicy,8mm. Jeśli w procesia programowania zachodzi konieczność zwiększenia wydatku gazu dysze naleŝy rozwiercić do odpowiedniego wymiaru 8

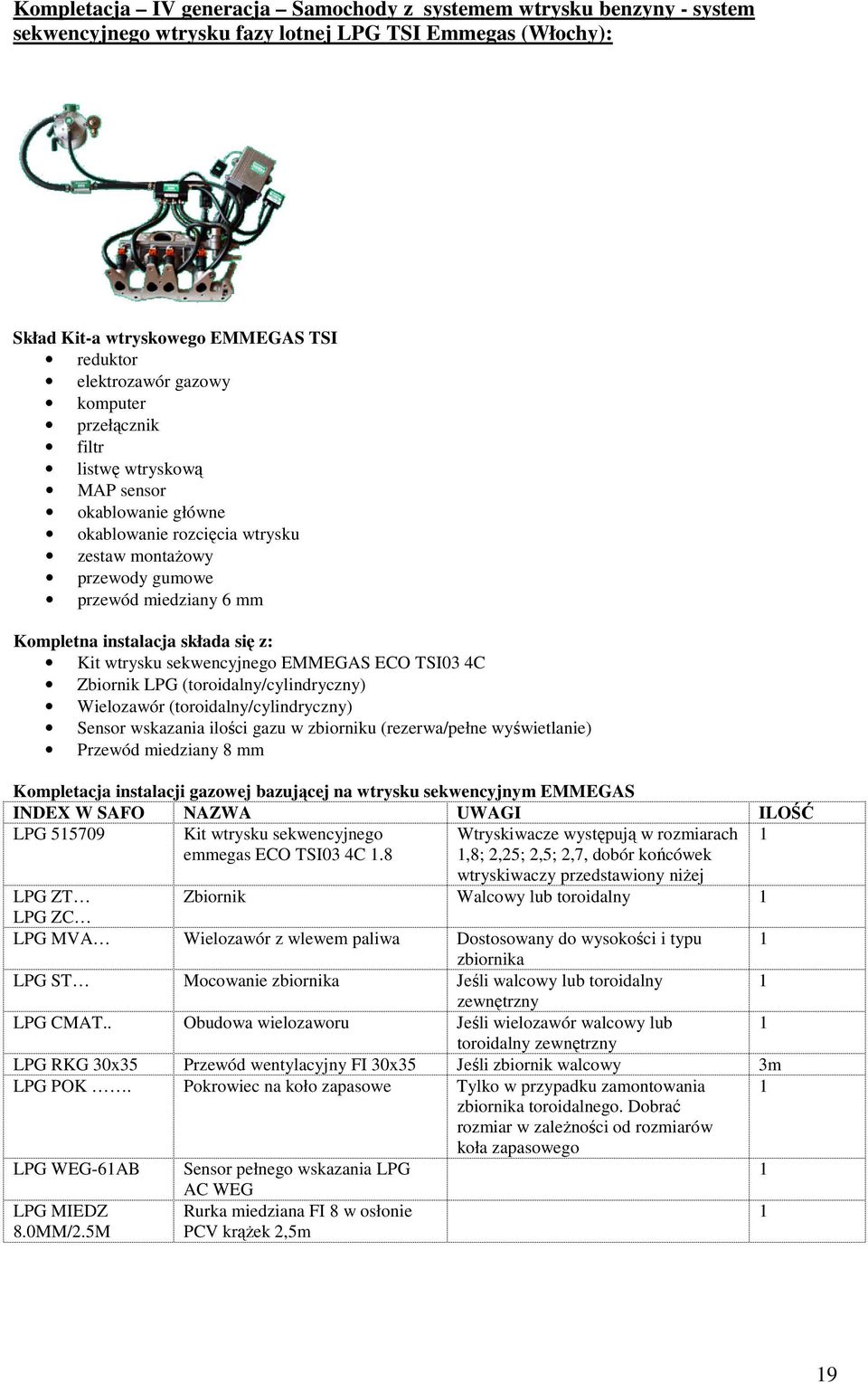

20 Kompletacja IV generacja Samochody z systemem wtrysku benzyny - system sekwencyjnego wtrysku fazy lotnej LPG TSI Emmegas (Włochy): Skład Kit-a wtryskowego EMMEGAS TSI reduktor elektrozawór gazowy komputer przełącznik filtr listwę wtryskową MAP sensor okablowanie główne okablowanie rozcięcia wtrysku zestaw montaŝowy przewody gumowe przewód miedziany 6 mm Kompletna instalacja składa się z: Kit wtrysku sekwencyjnego EMMEGAS ECO TSI03 4C Zbiornik LPG (toroidalny/cylindryczny) Wielozawór (toroidalny/cylindryczny) Sensor wskazania ilości gazu w zbiorniku (rezerwa/pełne wyświetlanie) Przewód miedziany 8 mm Kompletacja instalacji gazowej bazującej na wtrysku sekwencyjnym EMMEGAS INDEX W SAFO NAZWA UWAGI ILOŚĆ LPG Kit wtrysku sekwencyjnego Wtryskiwacze występują w rozmiarach emmegas ECO TSI03 4C.8,8; 2,25; 2,5; 2,7, dobór końcówek wtryskiwaczy przedstawiony niŝej LPG ZT Zbiornik Walcowy lub toroidalny LPG ZC LPG MVA Wielozawór z wlewem paliwa Dostosowany do wysokości i typu zbiornika LPG ST Mocowanie zbiornika Jeśli walcowy lub toroidalny zewnętrzny LPG CMAT.. Obudowa wielozaworu Jeśli wielozawór walcowy lub toroidalny zewnętrzny LPG RKG 30x35 Przewód wentylacyjny FI 30x35 Jeśli zbiornik walcowy 3m LPG POK. Pokrowiec na koło zapasowe Tylko w przypadku zamontowania zbiornika toroidalnego. Dobrać rozmiar w zaleŝności od rozmiarów koła zapasowego LPG WEG-6AB Sensor pełnego wskazania LPG LPG MIEDZ 8.0MM/2.5M AC WEG Rurka miedziana FI 8 w osłonie PCV krąŝek 2,5m 9

21 Dobór wtryskiwaczy do pojemności silnika system TSI EMMEGAS Wtryskiwacze w systemie TSI Emmegas występują w czterech wersjach róŝniących się między sobą wydatkiem,8 dysza wtryskiwacza bez nacięcia 2,25 dysza wtryskiwacza z jednym nacięciem 2,5 dysza wtryskiwacza z dwoma nacięciami 2,7 dysza wtryskiwacza z trzema nacięciami Listwa wtryskowa systemu TSI. Strzałki pokazują miejsce wkręcenia dysz wylotowych Miejsce oznaczenia wydatku dysz wtryskiwacza pokazują strzałki na zamieszczonym wyŝej rysunku Sposób doboru wtryskiwaczy przedstawia poniŝsza tabela. Wtryskiwacze występują w listwach grupowane po 4. Pojemność jednego cylindra w Rozmiar wtryskiwaczy Oznaczenie na dyszy wtryskiwacza cm3 PoniŜej 375 cm3 Średnica dyszy,8 mm Brak nacięć Od 375 do 525 cm3 Średnica dyszy 2,25 mm Jedno nacięcie Od 525 do 650 cm3 Średnica dyszy 2,5 mm Dwa nacięcia PowyŜej 650 cm3 Średnica dyszy 2,7 mm Trzy nacięcia Informacje przedstawione powyŝej pokazują jedynie generalną metodę postępowania podczas doboru wtryskiwaczy. Podczas wyboru rozmiaru wtryskiwaczy naleŝy wziąć pod uwagę specyficzne cechy adaptowanego silnika: moc silnika, wtryskiwacze benzynowe o szczególnie małym lub wysokim wydatku. Jedynie podczas rzeczywistej regulacji systemu moŝna z całą pewnością określić właściwość doboru. Ogólnie przyjmuję się, Ŝe jeśli podczas pracy na gazie czas wtrysku gazu na wolnych obrotach obniŝa się do ok. 4 ms, wtryskiwacze są za duŝe, natomiast jeśli nie moŝna ustawić tak mapy gazowej by sterownik benzynowy nie zmniejszał czasu wtrysku benzyny wtryskiwacze są za małe. Dysze wtryskiwaczy występują jako części zamienne. Zakład montaŝowy moŝe zatem kupić Kit TSI Emmegas z dowolnymi dyszami i wymienić je jeśli zajdzie konieczność 20

22 Kompletacja IV generacja Samochody z systemem wtrysku benzyny - system sekwencyjnego wtrysku fazy lotnej LPG VSI Prins (Holandia): Skład zestawu motorowego VSI Prins: Reduktor zintegrowany z elektrozaworem (Ew. Reduktor TURBO zintegrowany z elektrozaworem) Szyna wtryskiwaczy Sterownik ECM-VSI Moduł filtrujący zintegrowany z sensorem temperatury i ciśnienia gazu Okablowanie Przełącznik Brzęczyk Zespół zatrzymania wtrysku benzynowego Dysze wtryskiwaczy Kompletna instalacja składa się z: Prins VSI system motorowy 3/4/5/6/8 cylindrów Zbiornik LPG (toroidalny/cylindryczny) Wielozawór (toroidalny/cylindryczny) Sensor wskazania ilości gazu w zbiorniku (rezerwa/pełne wyświetlanie) Zestaw montaŝowy do systemu VSI Prins 3/4/5/6/8 cylindrów Kompletacja systemu INDEX W SAFO NAZWA UWAGI ILOŚĆ LPG 280/0.. Motorkit x cyl Dobrać motorkit do ilości cylindrów LPG ZT Zbiornik Walcowy lub toroidalny LPG ZC LPG MVA Wielozawór z wlewem paliwa Dostosowany do wysokości i typu zbiornika LPG ST Mocowanie zbiornika Jeśli walcowy lub toroidalny zewnętrzny LPG CMAT.. Obudowa wielozaworu Jeśli wielozawór walcowy lub toroidalny zewnętrzny LPG AEB090 Sensor wskazania ilości paliwa w Pełne wskazanie zbiorniku LPG POK. Pokrowiec na koło zapasowe Tylko w przypadku zamontowania szt zbiornika toroidalnego. Dobrać rozmiar w zaleŝności od rozmiarów koła zapasowego Zestaw montaŝowy x cyl Patrz tabelka nr LPG RKG 30x35 Przewód wentylacyjny FI 30x35 Jeśli zbiornik walcowy 3m LPG Przewód podciśnieniowy FI 5mm Jeśli motorkit do samochodu z m 005 turbospręŝarką AWAB 08-4 W Opaska ślimakowa 08-4 Jeśli motorkit do samochodu z 2szt 9MM turbospręŝarką LPG GZ-228 Śruba podciśnienia Jeśli motorkit do samochodu z turbospręŝarką 2

23 Zestaw montaŝowy uniwersalny do samochodów z silnikiem 3/4cyl Index Nazwa UWAGI ilość LPG MIEDZ 6.0MM/6.25M Rurka miedziana FI 6mm 6,25m LPG MIEDZ 6.0MM/6.25M Rurka miedziana FI 8mm 2,5m LPG /.5M Przewód gumowy gazowy FI 6.5x3mm,5m LPG Przewód gumowy gazowy FI x8mm m LPG Przewód gumowy gazowy FI 7x24mm m LPG /.5M Przewód gumowy wodny FI 6x24mm,5m LPG FI-6,8*0C/00 Przewód osłonowy PESZEL fi 6.8x0 2m LPG FI-,4*5C/00 Przewód osłonowy PESZEL fi.4x5 m LPG FI-6x2C/.5M Przewód osłonowy PESZEL fi 6x2.5m LPG GZ-255 lub Trójnik do wody 9x9x6 lub 6x6x6 2szt LPG GZ-256 AWAB 9-28 W 9MM Opaska ślimakowa szt EARCLIP 2-4 Opaska zaciskowa FI 2-4 8szt EARCLIP Opaska zaciskowa FI szt EARCLIP Opaska zaciskowa FI szt LPG GZ-230A Zawieszka montaŝowa 0szt Zestaw montaŝowy uniwersalny do samochodów z silnikiem 5/6cyl Index Nazwa UWAGI ilość LPG MIEDZ 6.0MM/6.25M Rurka miedziana FI 6mm 6,25m LPG MIEDZ 6.0MM/6.25M Rurka miedziana FI 8mm 2,5m LPG Przewód gumowy gazowy FI 6.5x3mm 2 LPG Przewód gumowy gazowy FI x8mm 2 LPG Przewód gumowy gazowy FI 7x24mm m LPG /.5M Przewód gumowy wodny FI 6x24mm,5m LPG FI-6,8*0C/00 Przewód osłonowy PESZEL fi 6.8x0 2m LPG FI-,4*5C/00 Przewód osłonowy PESZEL fi.4x5 m LPG FI-6x2C/.5M Przewód osłonowy PESZEL fi 6x2.5m LPG GZ-255 lub Trójnik do wody 9x9x6 lub 6x6x6 2szt LPG GZ-256 AWAB 9-28 W 9MM Opaska ślimakowa szt EARCLIP 2-4 Opaska zaciskowa FI 2-4 2szt EARCLIP Opaska zaciskowa FI szt EARCLIP Opaska zaciskowa FI szt LPG GZ-230A Zawieszka montaŝowa 0szt Zestaw montaŝowy uniwersalny do samochodów z silnikiem 8cyl Index Nazwa UWAGI ilość LPG GZ-23 Złącze gazowe redukcyjne 6.0mm/8.0mm szt LPG MIEDZ 8.0MM/0M Rurka miedziana FI 8mm 0m LPG Przewód gumowy gazowy FI 6.5x3mm 3m LPG Przewód gumowy gazowy FI x8mm 2m LPG Przewód gumowy gazowy FI 7x24mm m LPG Przewód gumowy wodny FI 6x24mm 2m LPG FI-6,8*0C/00 Przewód osłonowy PESZEL fi 6.8x0 2m LPG FI-,4*5C/00 Przewód osłonowy PESZEL fi.4x5 m LPG FI-6x2C/.5M Przewód osłonowy PESZEL fi 6x2.5m LPG GZ-255 lub Trójnik do wody 9x9x6 lub 6x6x6 2szt LPG GZ-256 AWAB 9-28 W 9MM Opaska ślimakowa szt EARCLIP 2-4 Opaska zaciskowa FI 2-4 6szt EARCLIP Opaska zaciskowa FI szt EARCLIP Opaska zaciskowa FI szt LPG GZ-230A Zawieszka montaŝowa 0szt Tab nr. Zestaw montaŝowy do systemu VSI Prins 22

24 Dobór wtryskiwaczy do pojemności silnika system VSI PRINS Wtryskiwacze w systemie VSI Prins występują w czterech wersjach róŝniących się między sobą wydatkiem 42 oznaczone kolorem białym 52 oznaczone kolorem niebieskim 63 oznaczone kolorem pomarańczowym 73 oznaczone kolorem Ŝółtym Miejsce oznaczenia wydatku wtryskiwacza pokazują strzałki na zamieszczonym wyŝej rysunku Sposób doboru wtryskiwaczy przedstawia poniŝsza tabela. Wtryskiwacze występują w listwach grupowane po 3;4 lub 5. Numer Kolor Wydatek Silnik 3-cylindrowy o pojemności w litrach /30003 Biały 42cc/cyl /3000 Niebieski 52cc/cyl /30002 Pomarań. 63cc/cyl Numer Kolor Wydatek 080/30003 Biały 42cc/cyl. 080/3000 Niebieski 52cc/cyl. 080/30002 Pomarań. 63cc/cyl. 080/30005 śółty 73cc/ cyl. Silnik 4-cylindrowy o pojemności w litrach Numer Kolor Wydatek Silnik 6-cylindrowy o pojemności w litrach /3000 Niebieski 52cc/cyl. 080/30002 Pomarań. 63cc/cyl. 080/30005 śółty 73cc/cyl. Numer Kolor Wydatek Silnik 8-cylindrowy o pojemności w litrach /30002 Pomarań. 63cc/cyl. 080/30005 śółty 73cc/cyl. Informacje przedstawione powyŝej pokazują jedynie generalną metodę postępowania podczas doboru wtryskiwaczy. Podczas wyboru rozmiaru wtryskiwaczy naleŝy wziąć pod uwagę specyficzne cechy adaptowanego silnika: moc silnika, wtryskiwacze benzynowe o szczególnie małym lub wysokim wydatku. Jedynie podczas rzeczywistej regulacji systemu moŝna z całą pewnością określić właściwość doboru. 23

25 Zbiornik LPG Zbiornik jest to element słuŝący do magazynowania ciekłej mieszanki propanu i butanu. Opisy techniczne zbiorników LPG, zawierają wymiary, które charakteryzują dany zbiornik, i tak:. dla zbiorników toroidalnych wewnętrznych (montowanych w miejscu koła zapasowego): xxx/yyy/zzl gdzie: xxx oznacza średnicę D [mm] zbiornika, np.: 600, yyy oznacza wysokość H [mm] zbiornika, np.: 200 zz oznacza pojemność [litry] zbiornika, np.: 4,5 Zbiornik toroidalny wewnętrzny 2. dla zbiorników toroidalnych zewnętrznych (montowanych w miejscu koła zapasowego, pod podłogą samochodu, np. Peugeot): xxx/yyy/zzl gdzie: xxx oznacza średnicę D [mm] zbiornika, np.: 600 yyy oznacza wysokość H [mm] zbiornika, np.: 200 zz oznacza pojemność [litry] zbiornika, np.: 4,5 Zbiornik toroidalny zewnętrzny 3. dla zbiorników toroidalnych zewnętrznych pełnych zwiększona została powierzchnia magazynowania gazu, dzięki wykorzystaniu środkowej części zbiornik (montowanych w miejscu koła zapasowego, pod podłogą samochodu, np. Peugeot): xxx/yyy/zzl gdzie: xxx oznacza średnicę D [mm] zbiornika, np.: 600 yyy oznacza wysokość H [mm] zbiornika, np.: 200 zz oznacza pojemność [litry] zbiornika, np.: 45,5 Zbiornik toroidalny zewnętrzny pełny 24

26 Uwaga! Do zbiorników wymienionych w punktach 2 i 3 produkowanych przez GZWM (Grodkowskie Zakłady Wyrobów Metalowych) naleŝy bezwzględnie dołoŝyć mocowanie tego zbiornika. Mocowanie dobiera się na podstawie wymiarów zbiornika (jego średnicy oraz wysokości). Indeksy mocowań dla zbiorników toroidalnych zewnętrznych: LPG STZxxx/yyy (np. LPG STZ600/200) gdzie xxx oznacza średnicę [mm] zbiornika, który moŝna podwiesić za pomocą tego mocowania, np.: 600, yyy oznacza wysokość [mm] zbiornika, który moŝna podwiesić za pomocą tego mocowania np.: 200 Mocowanie zbiornika toroidalnego zewnętrznego NaleŜy pamiętać, iŝ tego typu mocowania są uniwersalne i moŝna stosować je zarówno do zbiorników toroidalnych zewnętrznych jak i do zbiorników toroidalnych zewnętrznych pełnych. W opisie technicznym powyŝszych zbiorników podane zostały trzy parametry opisujące dany zbiornik w kolejności średnica x pojemność x wysokość Zbiorniki toroidalne zewnętrzne produkowane przez STAKO posiadają przyspawane mocowania (łapy) i nie jest wymagane stosowanie dodatkowego mocowania zbiornika 4. dla zbiorników walcowych (montaŝ w powierzchni bagaŝowej samochodu): xxx/yyl gdzie: xxx oznacza średnicę przekroju (inaczej wysokość zbiornika) D [mm] zbiornika, np.: 360 yy oznacza pojemność [litry] zbiornika, np.: 60 W nazwie oraz opisie technicznym, dodatkowo podano jeszcze jeden parametr, jest nim długość L [mm] zbiornika, np.: Zbiornik LPG walcowy GZWM 360x60x680, długością jest wartość 680. Zbiornik walcowy Do kaŝdego zbiornika walcowego (chyba Ŝe klient sobie tego nie Ŝyczy) naleŝy dobrać stelaŝ do jego zamocowania. Zasada jest podobna jak, opisana powyŝej dla zbiorników toroidalnych zewnętrznych. Indeksy stelaŝy walcowych: xxx/yy (np. LPG ST360/60) gdzie xxx oznacza wysokość D [mm] zbiornika, który moŝna mocować za pomocą tego stelaŝa, np.: 360, yy oznacza pojemność [litry] zbiornika, który moŝna mocować za pomocą tego stelaŝa, np.: 60 25

27 Mocowanie zbiornika walcowego W nazwie oraz opisie technicznym stelaŝa podano równieŝ jego długość L [mm]. UWAGA! Ze względów bezpieczeństwa nie naleŝy stosować stelaŝy oraz mocowań do zbiorników do których nie zostały przeznaczone. Dobierając zbiornik walcowy naleŝy mieć na uwadze jego praktyczne zastosowanie/połoŝenie w bagaŝniku, pomijam fakt iŝ zbiornik musi się w nim po prostu mieścić. MoŜe zdarzyć się tak iŝ po jego zamocowaniu nie będzie moŝliwe wyjęcie koła zapasowego lub po zamknięciu klapy/drzwi bagaŝnika, nie będzie się zamykać półka tzw. grill, na to równieŝ naleŝy zwrócić uwagę. W ofercie Inter Cars S.A. znajdują się zbiorniki: Producent STAKO zbiorniki toroidalne wewnętrzne zbiorniki toroidalne zewnętrzne zbiorniki walcowe Producent GZWM (GRODKÓW) zbiorniki toroidalne wewnętrzne zbiorniki toroidalne zewnętrzne zbiorniki walcowe Producent BORMECH zbiorniki toroidalne wewnętrzne zbiorniki walcowe 26
