1 OŚWIETLENIE PRZESTRZENI MEDYCZNYCH

2 SPIS TREŚCI PRZESTRZENIE RECEPCJE POCZEKALNIE POKOJE PERSONELU GABINETY LEKARSKIE PRYWATNE SALE PACJENTÓW SALE PACJENTÓW SALE PRZEDOPERACYJNE SALE ZABIEGOWE SALE BADAŃ OBRAZOWYCH GABINETY STOMATOLOGICZNE SALE REHABILITACYJNE BASENY REHABILITACYJNE KORYTARZE TOALETY BUFETY APTEKI TERENY ZEWNĘTRZNE PARKINGI STWÓRZ PRZESTRZEŃ, KTÓRA LECZY OŚWIETLENIE AWARYJNE PRODUKTY S4000 LED 30 CANOS 33 PLATO LED 37 MILEDIA 42 S6000 LED 30 LEDEX TOP 2 34 PRIMA LED 38 PARK FLOWER 42 AMARO 31 LUNA LED 34 TITANIA LED 38 RACER MINI 43 ANGLE MODERNA 35 TRANSPARENT 39 BASE LED 32 OPEN 35 WHY 40 BECARE 32 OPPOSITE 36 CAMELEON MIDI 33 PURE 36, 37 OŚWIETLENIE AWARYJNE MONITOR1 IP40 LED 45 VERSO LED-HO 46 ES-CTI2 3X64 47 MONITOR1 IP65 LED 45 MONITOR1 IP65 LED-HO 46 ES-NET CB SCREEN BASIC LED 45 COBRA LED 47 ES-CTI2 CB24V 48 VERSO LED 46 POINT LED 47

3 Obecnie coraz więcej osób na świecie wymaga profesjonalnej opieki medycznej. Co ważniejsze rośnie poziom wiedzy i oczekiwań pacjentów dotyczący standardów opieki i komfortu potrzebnej hospitalizacji. Personel szpitali stoi przed dużym wyzwaniem pogodzenia rosnących wymagań pacjentów z kontrolą kosztów utrzymania placówki. Zwiększenie jakości opieki i warunków hospitalizacji to konieczność. Pacjenci oczekują coraz więcej, zarówno w kwestiach leczenia, jak i komfortu przebywania w szpitalach i klinikach. Szczególna, często trudna sytuacja osób chorych oraz konieczność zapewnienia im jak najlepszych warunków rekonwalescencji są stresujące, zarówno dla pacjentów, jak i całego personelu. Projekt i wyposażenie szpitala musi więc jak najbardziej ułatwiać tę trudną dla obu stron współpracę. Jednak poprawa jakości pracy i rekonwalescencji nie może powodować wzrostu kosztów potrzebnych do utrzymania obiektu. Szpitale już zużywają dwa razy więcej energii niż biurowce. Jako lider oświetlenia pomagamy łączyć te dwa wymagania zwiększyć jakość i komfort przebywania w szpitalu, obniżając jednocześnie koszty eksploatacji. Odpowiedzią jest nowoczesne, energooszczędne oświetlenie LED-owe z zawansowanymi systemami sterowania. Zastosowanie odpowiednich opraw i barwy światła pozwoli odpowiedzieć na indywidualne potrzeby pacjentów i personelu. Zwiększyć poczucie bezpieczeństwa i komfort chorych jednocześnie wspomagając personel w wykonywaniu powierzonych obowiązków. Instalacja opraw ze źródłem LED pozwala zmniejszyć bieżące koszty instalacji i konserwacji. Natomiast zaawansowany system sterowania całym oświetleniem umożliwia takie dobranie scen świetlnych, które znacznie zredukują zużycie energii, nie zmniejszając przy tym jakości opieki. 1

4 STWÓRZ PRZESTRZEŃ, KTÓRA LECZY Szpital to tak naprawdę skomplikowany system przestrzeni, które spełniają różnorodne funkcje. Dzieli się on na pomieszczenia ogólnodostępne zewnętrzne, wewnętrzne oraz hospitalizacyjne. Dobre oświetlenie ma za zadanie odpowiednio rozróżnić te miejsca, podkreślić ich przeznaczenie oraz wprowadzić spokój i ład. Projektując system oświetlenia należy pamiętać o tych różnicach i tak go zaplanować, aby maksymalnie ułatwić osobom pobyt w szpitalu. OŚWIETLENIE STREF OGÓLNODOSTĘPNYCH ZEWNĘTRZNYCH Do tej strefy zaliczają się parkingi oraz iluminacja fasady budynku. To w tym miejscu następuje pierwszy kontakt pacjentów lub ich rodzin ze szpitalem. Iluminacja zewnętrza budynku powinna podkreślać jego architekturę i współgrać z otaczającymi obiektami. Jednak jej najważniejszym zadaniem jest intuicyjne skierowanie pacjentów do wejścia i holu głównego. Wewnętrzne oświetlenie szpitala musi ułatwiać odwiedzającym poruszanie się w nim. Istotną rolę odgrywają w tym przypadku różnorodne natężenie i barwa światła, które tworzą wizualną nawigację. Ważne jest również dodatkowe światło akcentujące najważniejsze elementy przestrzeni, takie jak schody, windy czy tabliczki informacyjne. Należy zadbać również o pełną spokoju i harmonii atmosferę, którą można osiągnąć dzięki odpowiedniej kombinacji światła i półcienia oraz elementom dekoracyjnym. OŚWIETLENIE POMIESZCZEŃ HOSPITALIZACYJNYCH Do tych pomieszczeń należą sale operacyjne, zabiegowe, laboratoria i gabinety lekarskie. Odbywają się w nich najważniejsze działania, dlatego wymagane jest tu zachowanie szczególnie surowych norm. Zainstalowane oświetlenie powinno być wykonane z najwyższą starannością, dbałością o szczegóły i jakość. Bardzo duże znaczenie ma tu nie tylko poziom natężenia światła, ale również sterylność opraw, współczynnik oddawania barw czy współczynnik olśnienia. Zamontowane w tych pomieszczeniach oprawy muszą mieć podwyższoną szczelność, a emitowane światło ma być najwyższej jakości. W takich miejscach często nie ma dostępu do światła dziennego i oprawy muszą być włączone cały czas. Aby zminimalizować ponoszone koszty warto wykorzystać energooszczędne źródła LED-owe i zaawansowane systemy sterowania, które pozwalają automatycznie ustawiać wybrane sceny. Dzięki tym technologiom znacznie zmniejszą się koszty zużycia energii. 2

5 STWÓRZ PRZESTRZEŃ, KTÓRA LECZY OŚWIETLENIE STREF OGÓLNODOSTĘPNYCH WEWNĘTRZNYCH Korytarze wewnątrz oddziałów i sale pacjentów to pozornie różne przestrzenie. Spełniają one jednak podobne funkcje. Muszą służyć zarówno personelowi medycznemu, pacjentom, jak i odwiedzającym ich gościom. Urządzając pokój pacjenta na pierwszym miejscu powinniśmy brać pod uwagę jego komfort. Powinien on łączyć wygodę pokoju hotelowego z odpowiednimi funkcjami potrzebnymi do efektywnego leczenia. Obok niezbędnego sprzętu medycznego muszą znaleźć się miejsca, które ułatwią chorym często długi pobyt w szpitalu. Podobnie jest z oświetleniem takiego pokoju. Pacjent musi mieć nad nim pełną kontrolę. Warto zatem wyposażyć sale chorych w kilka różnych opraw. Oprócz światła ogólnego podzielonego na strefy warto zamontować kinkiety przy wezgłowiach łóżek. Każdy pacjent powinien mieć możliwość włączania i wyłączania oraz sterowania natężeniem i barwą światła ogólnego. Zmiana barwy ma pozytywny wpływ na samopoczucie pacjentów. W zależności od potrzeby mogą oni stworzyć ciepłą, domową atmosferę idealną do odpoczynku lub przełączyć się na barwę neutralną idealną do dziennej aktywności. Wybierając oprawy do Sali chorych należy zwrócić szczególną uwagę na to, aby światło nie oślepiało pacjentów. Często są oni przykuci do łóżka i nie będą mogli uniknąć tego dyskomfortu. Korytarze wewnątrz oddziałów to często zapomniana i niedoceniana przestrzeń. Montuje się tam centralnie na suficie byle jakie oprawy. Aranżacja taka potęguje w odwiedzających lęk i dyskomfort. Często oprawy te powodują również efekt olśnienia u odwiedzających, potęgując nieprzyjemne uczucia. Warto na korytarzach zamontować przyjazne światło pośrednie lub oprawy z niskim współczynnikiem olśnienia. Ciepła barwa w odpowiednio zaakcentowanymi drzwiami i tabliczkami informacyjnymi również podniesie komfort oczekiwania. 3

6 ODPOWIEDNIE OŚWIETLENIE Stosując nowoczesne źródła światła w technologii LED możesz znacząco obniżyć wydatki na energię elektryczną. Wybierając oświetlenie zwróć szczególną uwagę na: ZGODNOŚĆ Z NORMĄ PN : 2011 STANDARD PARAMETRY ŹRÓDEŁ ŚWIATŁA ENERGOOSZCZĘDNOŚĆ I KOSZTY EKSPLOATACJI OKRES EKSPLOATACJI ROZWIĄZAŃ OŚWIETLENIOWYCH Natężenie oświetlenia (E m ) Zapewnij odpowiedni poziom natężenia oświetlenia: 1000 lux sale operacyjne, przestrzenie do badań i diagnostyki, 500 lux gabinety lekarskie, biura personelu, sale przedoperacyjne i pooperacyjne, 300 lux sale rehabilitacyjne, 200 lux sale pacjentów, poczekalnie, korytarze, łazienki Komfort pacjentów i personelu (UGR L ) Współczynnik olśnienia powinien wynosić: UGR<19 biura i pokoje personelu, gabinety lekarskie, sale badań, sale pacjentów, UGR<22 poczekalnia, korytarze, łazienki Równomierność natężenia światła (U o ) Równomierność oświetlenia powinna wynosić: 0,7 sale badań i zabiegowe, 0,6 pokoje pacjentów, pokoje i biura personelu, gabinety lekarskie, 0,4 korytarze, poczekalnie, łazienki Wierne oddawanie barw (CRI) Wskaźnik oddawania barw musi być większy od 90 w salach operacyjnych, przedoperacyjnych i zabiegowych, w pokojach personelu, w gabinetach lekarskich oraz w salach pacjentów. Na korytarzach, łazienkach i w poczekalniach powinien być większy od 80. Temperatura barwowa (CCT/T cp ) Oprawy o temperaturze barwowej 4000 stopni Kelvina wpływają korzystnie na komfort, skupienie i ogólne samopoczucie pacjentów i pracowników. 3000K 4000K 5000K barwa ciepła barwa neutralna barwa zimna 1900K świeca 2700K żarówka 3500K zachód słońca 5500K pełne słońce w południe 7000K niebo zachmurzone 8500K niebo zamglone 10000K czyste niebo 4

7 DYNAWHITE DYNAWHITE to system sterowania temperaturą barwową. Światło dzienne, w zależności od pory, ma różną barwę. W ten sposób wpływa na proces uwalniania melatoniny i reguluje okołodobowy rytm człowieka, dzieląc go na fazy aktywności i odpoczynku. Dzięki temu rano mamy siłę i energię do działania, a wieczorem powoli wyciszamy się do snu. System DYNAWHITE, który pozwala na płynną regulację temperatury barwowej pozwala zaaranżować odpowiednią atmosferę w danej przestrzeni. Kiedy potrzebne jest skupienie i wzmożona aktywność, np. podczas badań lub rehabilitacji światło powinno mieć chłodną barwę. Kiedy pacjent chce się zrelaksować, wyciszyć lub zasnąć światło powinno być ciepłe. Wykorzystanie zmiennej temperatury barwowej w oprawach ze źródłem LED stwarza ogromne możliwości zastosowań w oświetleniu wewnętrznym. Dzięki odpowiedniej temperaturze barwowej możemy wykreować pożądaną atmosferę. W pomieszczeniach, w których wymagana jest wzmożona aktywność i koncentracja warto stosować światło o temperaturze powyżej 4000K. Aby stworzyć atmosferę sprzyjającą rozluźnieniu i relaksowi temperatura światła powinna wynosić maksymalnie 2900K. System DYNAWHITE pozwala na płynną i łatwą zmianę barwy światła bez konieczności wielokrotnego wymieniania źródeł. Oprócz oczywistych korzyści dla pacjentów pozwala on dodatkowo na znaczne oszczędności. 5

8 UZDRAWIAJĄCA MOC ŚWIATŁA Już ponad 100 lat temu zauważono, że światło jest niezwykle ważnym czynnikiem wpływającym na samopoczucie i aktywność człowieka. W szpitalach zaobserwowano, że pacjenci leczący urazy odniesione podczas wojny, którzy leżeli bliżej okien szybciej dochodzili do pełni sił. Dzieje się tak dlatego, że światło słoneczne reguluje nasz rytm dobowy, dzieląc go na fazy czuwania i snu. Jest niezbędne do prawidłowego funkcjonowania naszego organizmu. Długotrwałe przebywanie w pomieszczeniach o ograniczonym dostępie dziennego światła naraża nas na niekorzystne zjawisko uwalniania melatoniny na równym poziomie przez cały dzień. Może to skutkować wieloma negatywnymi dolegliwościami, takimi jak: brak koncentracji, złe samopoczucie, senność, apatia, zmęczenie, a nawet depresja. Chcąc jak najbardziej wspomóc proces leczenia i rekonwalescencji wprowadziliśmy do oferty oprawy wyposażone w system CIRCADIAN. Wykorzystując niebieskie i czerwone diody o odpowiedniej długości fali, które imitują najważniejszą cechę światła słonecznego mają zdolność do hamowania oraz uwalniania hormonu snu do organizmu o odpowiedniej porze. Rano oraz w południe białe światło LED (4000K) jest wzbogacane o światło niebieskie o ściśle określonej długości fali, które blokuje proces uwalniania melatoniny. Z kolei po południu do białego światła dodawane jest czerwone światło o dokładnie dobranej długości fali, które ma za zadanie odprężyć i stopniowo przygotować organizm do fazy snu. Zastosowanie oprawy z tym systemem reguluje proces wydzielania melatoniny, dzięki czemu skutecznie minimalizuje niedogodności spowodowane brakiem dziennego światła i znacząco wspomaga proces leczenia i rekonwalescencji. Przeczytałem materiał prezentacyjny dla oprawy CIRCADIAN TRANSPARENT i muszę stwierdzić, że pomysł jest znakomity. Bazuje na faktach naukowych zaprezentowanych przez dwie niezależne grupy badawcze, które zademonstrowały spektrum działania z obliczonym pikiem długości fali o wartości nm ekspozycji ludzkiego oka na światło widzialne dla wywoływanego przez światło zjawiska hamowania procesu uwalniania melatoniny. Terapia świetlna (zwana również leczeniem jaskrawym światłem) była stosowana jako leczenie pierwszego rzutu choroby afektywnej sezonowej (znanej również jako zaburzenie depresyjne lub zaburzenie dwubiegunowe o sezonowym wzorcu przebiegu) od początku lat 80-tych XX wieku. Ekspozycja na światło przed odpowiednią ilość czasu działa korzystnie nie tylko na leczenie sezonowych zaburzeń nastroju, lecz także na leczenie zaburzeń depresyjnych niezależnych od pory roku, a także zaburzeń okołodobowego rytmu snu. Idea CIRCADIAN TRANSPARENT wpisuje się w oparte na dowodach podejście do leczenia wyżej wymienionych zaburzeń psychicznych i wspiera postępowanie kliniczne z nimi związane. Timo Partonen, Doktor Nauk Medycznych, Państwowy Instytut Zdrowia i Pomocy Społecznej, Finlandia 6

9 DOPASUJ OŚWIETLENIE DO AKTUALNYCH POTRZEB Zarządzający placówkami medycznymi stoją przed wyzwaniem zwiększenia jakości hospitalizacji i opieki nad pacjentami, zapewnienia odpowiednich warunków pracy swojemu personelowi z jednoczesną redukcją kosztów potrzebnych na zużycie energii elektrycznej. Taki kompromis możliwy jest dzięki zastosowaniu energooszczędnych opraw ze źródłem LED wraz z zaawansowanym systemem sterowania. W swoich oprawach wykorzystujemy zaawansowany system sterowania, który pozwala zaprogramować oświetlenie zgodnie z preferencjami odbiorców oraz wymogami danej przestrzeni. Dzięki intuicyjnej aplikacji użytkownicy mogą opracować odpowiednie sceny świetlne, które automatycznie będą sterowały oświetleniem w całym szpitalu. Dzięki temu w godzinach wieczornych w nieużywanych lub rzadko uczęszczanych przestrzeniach oświetlenie może zostać wyłączone lub ściemnione. W każdej chwili sceny mogą zostać przeprogramowane w zależności od aktualnych wymagań. Aplikacja do sterowania oświetleniem jest intuicyjna i dostępna w chmurze, dzięki czemu można z niej korzystać z każdego miejsca i na każdym urządzeniu. Zastosowanie unikalnego kodu PIN zabezpiecza system przed nieautoryzowanym użyciem, co dodatkowo zwiększa bezpieczeństwo całej instalacji. Dodatkowo możemy wyposażyć go w opcje wizualizacji i monitorowania instalacji oświetleniowej, która gromadzi dane dotyczące aktualnego zużycia energii. Dzięki systemowi sterowania w łatwy sposób możemy dobrać sceny świetlne tak, aby zapewnić odpowiedni nastrój pacjentom i komfort pracownikom, mając cały czas kontrolę nad zużyciem energii. 10% 10% 50% 08:00 W procentach podano natężenie oświetlenia sztucznego. Obliczenia wykonane dla dnia 15 października w sali pacjentów o powierzchni 39 m2. 13:00 0% 0% 0% Natężenie światła dziennego % 100% 100% 18:00 W lx N S E 7

10 PEŁNY ZAKRES DZIAŁAŃ ES-SYSTEM oferuje kompleksowy zakres działań od inwentaryzacji oświetlenia, poprzez analizę i diagnozę, opracowanie projektu oświetlenia w oparciu o technologię LED, do montażu i obsługi posprzedażowej. OFERUJEMY: Inwentaryzacja Analiza i diagnoza Planowanie Projektowanie Produkcja Logistyka Instalacja Obsługa posprzedażowa 8

11 OŚWIETLAMY KAŻDĄ PRZESTRZEŃ Szpitale i kliniki Biura Obiekty sportowe i edukacyjne Sklepy i galerie handlowe Instytucje kulturalne Hotele i apartamenty Ulice i parki Przestrzenie przemysłowe i komunikacyjne Iluminacje 9

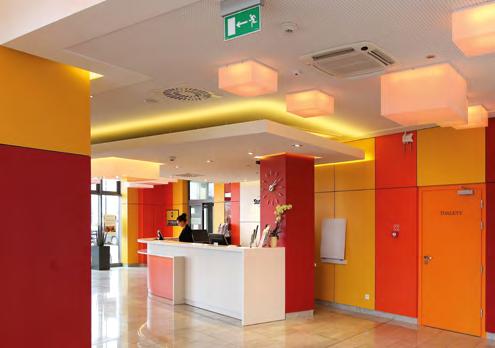

12 RECEPCJE PRODUKTY CAMELEON MIDI 1 33 TRANSPARENT LUNA LED PRZYKŁAD Oprawa: CAMELEON MIDI 1 Powierzchnia pomieszczenia: 32,29 m2 Liczba opraw: 9 Zużycie energii: 207 W Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 414 W Oszczędność energii w stosunku do opraw konwencjonalnych: 50% Zapotrzebowanie na energię: 1,79 W/m2/100 lx Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 4,19 W/m2/100 lx 10

13 POCZEKALNIE PRODUKTY CANOS LUNA LED OPPOSITE 36 PRZYKŁAD Oprawa: CANOS Powierzchnia pomieszczenia: 45 m2 Liczba opraw: 4 Zużycie energii: Zapotrzebowanie na energię: 144 W 1,43 W/m2/100 lx Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 414 W Oszczędność energii w stosunku do opraw konwencjonalnych: 65% Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 4,19 W/m2/100 lx 11

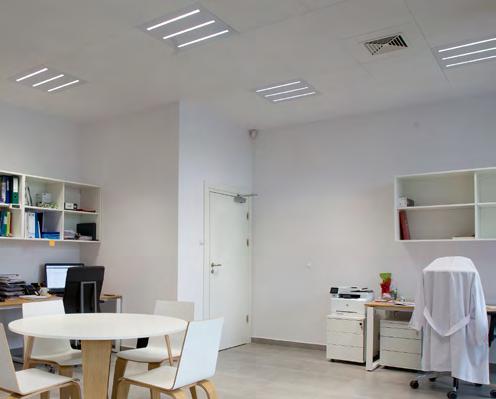

14 POKOJE PERSONELU PRODUKTY S6000 LED 30 S4000 LED 30 MODERNA 2 35 MODERNA 3Z 35 PRZYKŁAD Oprawa: MODERNA 2 Powierzchnia pomieszczenia: 24,04 m2 Liczba opraw: 4 Zużycie energii: Zapotrzebowanie na energię: 136 W 1,74 W/m2/100 lx Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 240 W Oszczędność energii w stosunku do opraw konwencjonalnych: 43% Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 2,80 W/m2/100 lx 12

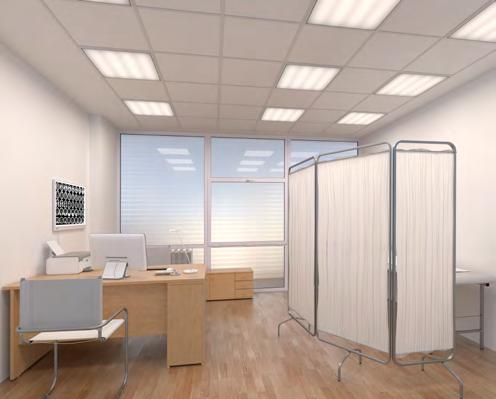

15 GABINETY LEKARSKIE PRODUKTY MODERNA 2 35 PURE 1 36 WHY 3 40 PRZYKŁAD Oprawa: PURE 1 Powierzchnia pomieszczenia: 14,13 m2 Liczba opraw: 3 Zużycie energii: Zapotrzebowanie na energię: 135 W 1,82 W/m2/100 lx Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 354 W Oszczędność energii w stosunku do opraw konwencjonalnych: 62% Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 4,49 W/m2/100 lx 13

16 PRYWATNE SALE PACJENTÓW PRODUKTY BECARE 32 PURE 3 36 OPPOSITE 1 & 2 36 TRANSPARENT 39 PRZYKŁAD Oprawy: PURE 3 Powierzchnia pomieszczenia: 12,53 m2 Liczba opraw: 2 Zużycie energii: Zapotrzebowanie na energię: 68 W 1,55 W/m2/100 lx Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 164 W Oszczędność energii w stosunku do opraw konwencjonalnych: 59% Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 5,25 W/m2/100 lx 14

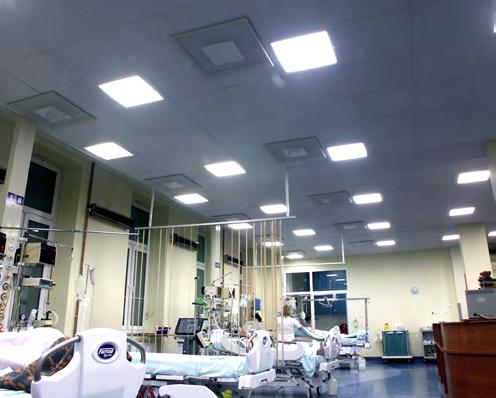

17 SALE PACJENTÓW PRODUKTY BECARE 32 OPPOSITE /DYNAWHITE 36 PURE 3 36 PRZYKŁAD Oprawy: PURE 3 Powierzchnia pomieszczenia: 38,77 m2 Liczba opraw: 3 Zużycie energii: Zapotrzebowanie na energię: 135 W 1,43 W/m2/100 lx Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 354 W Oszczędność energii w stosunku do opraw konwencjonalnych: 62% Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 3,62 W/m2/100 lx 15

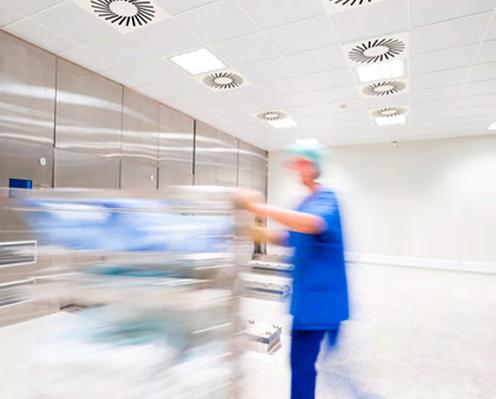

18 SALE PRZEDOPERACYJNE PRODUKTY PURE 1 36 PRZYKŁAD Oprawa: PURE 1 Powierzchnia pomieszczenia: 26,64 m2 Liczba opraw: 6 Zużycie energii: Zapotrzebowanie na energię: 204 W 1,45 W/m2/100 lx Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 372 W Oszczędność energii w stosunku do opraw konwencjonalnych: 45% Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 2,79 W/m2/100 lx 16

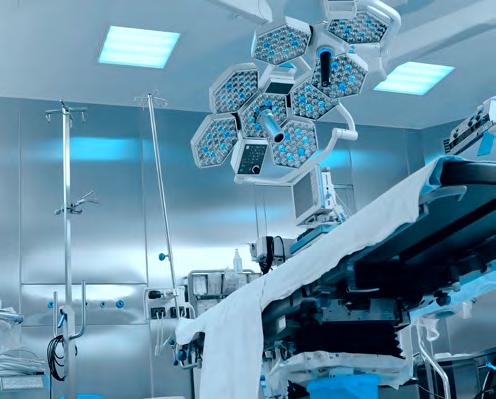

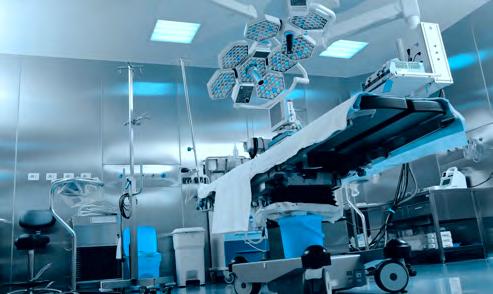

19 SALE ZABIEGOWE PRODUKTY PURE 1 PURE PRZYKŁAD Oprawa: PURE 4 Powierzchnia pomieszczenia: 69,60 m2 Liczba opraw: 20 Zużycie energii: Zapotrzebowanie na energię: 940 W 1,22 W/m2/100 lx Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 1736 W Oszczędność energii w stosunku do opraw konwencjonalnych: 46% Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 2,48 W/m2/100 lx 17

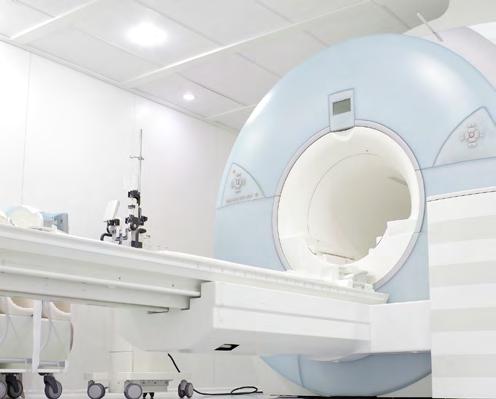

20 SALE BADAŃ OBRAZOWYCH PRODUKTY BASE LED 32 PURE 1 36 PRZYKŁAD Oprawa: BASE LED Powierzchnia pomieszczenia: 37,26 m2 Liczba opraw: 2 Zużycie energii: Zapotrzebowanie na energię: 38 W 1,84 W/m2/100 lx Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 84 W Oszczędność energii w stosunku do opraw konwencjonalnych: 55% Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 4,55 W/m2/100 lx 18

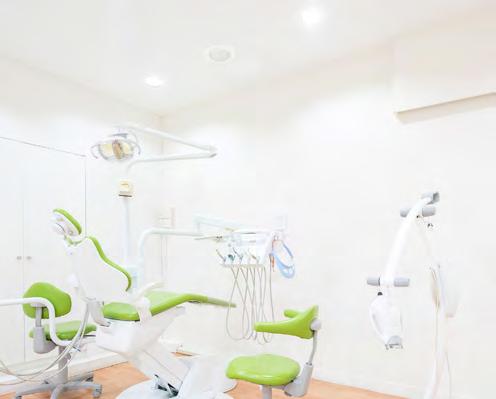

21 GABINETY STOMATOLOGICZNE PRODUKTY CAMELEON MIDI 2 33 PURE 4 37 PRZYKŁAD Oprawa: CAMELEON MIDI 2 Powierzchnia pomieszczenia: 25,83 m2 Liczba opraw: 9 Zużycie energii: Zapotrzebowanie na energię: 87 W 1,60 W/m2/100 lx Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 552 W Oszczędność energii w stosunku do opraw konwencjonalnych: 63% Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 4,25 W/m2/100 lx 19

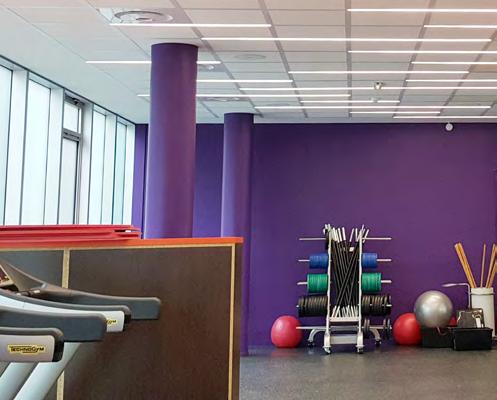

22 SALE REHABILITACYJNE PRODUKTY OPEN PURE 3 TITANIA LED PRZYKŁAD Oprawa: TITANIA LED Powierzchnia pomieszczenia: 347,83 m2 Liczba opraw: 32 Zużycie energii: Zapotrzebowanie na energię: 1632 W 1,50 W/m2/100 lx Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 4800 W Oszczędność energii w stosunku do opraw konwencjonalnych: 66% Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 4,34 W/m2/100 lx 20

23 BASENY REHABILITACYJNE PRODUKTY PURE 3 36 PRZYKŁAD Oprawa: PURE 3 Powierzchnia pomieszczenia: 120 m2 Liczba opraw: 15 Zużycie energii: Zapotrzebowanie na energię: 510 W 1,28 W/m2/100 lx Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 1312 W Oszczędność energii w stosunku do opraw konwencjonalnych: 61% Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 3,24 W/m2/100 lx 21

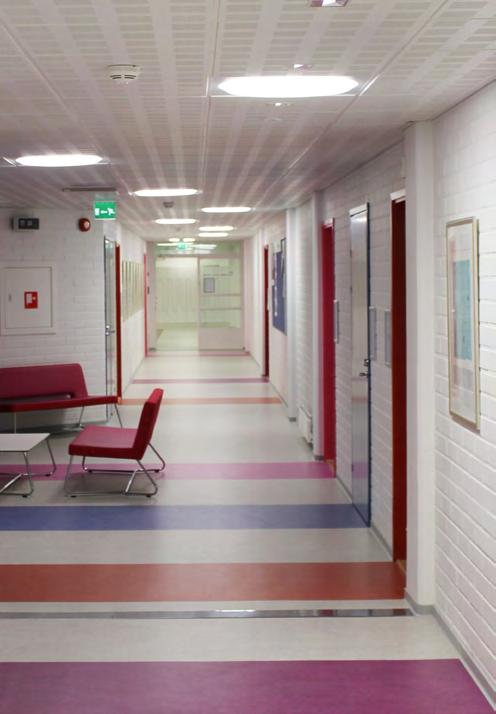

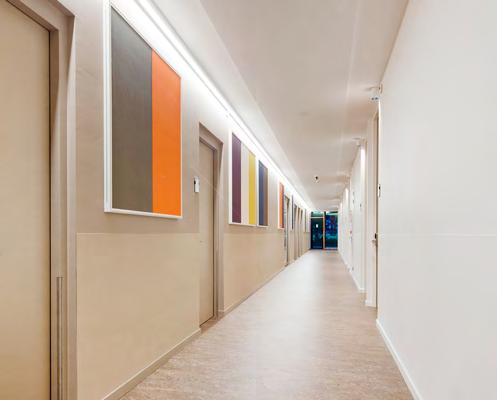

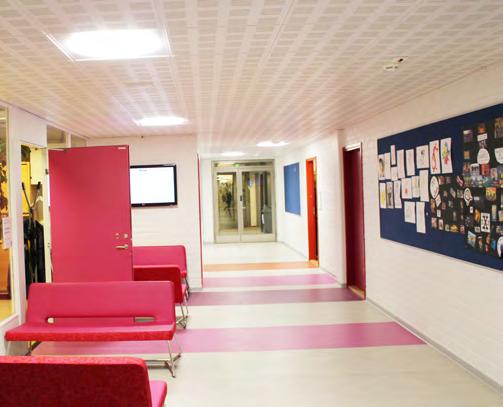

24 KORYTARZE PRODUKTY S4000 LED ANGLE 30 CANOS 33 PLATO LED 37 PRZYKŁAD Oprawa: SYSTEM 4000 LED Powierzchnia pomieszczenia: 78,25 m2 Liczba opraw: 8 Zużycie energii: Zapotrzebowanie na energię: 168 W 1,95 W/m2/100 lx Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 482 W Oszczędność energii w stosunku do opraw konwencjonalnych: 65% Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 6,4 W/m2/100 lx 22

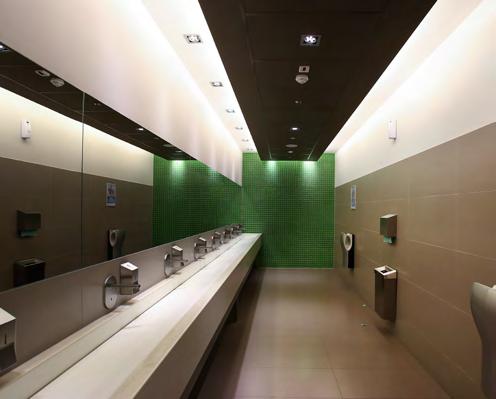

25 TOALETY PRODUKTY AMARO 31 BASE LED IP44 32 CAMELEON IP54 33 PRIMA LED 38 PRZYKŁAD Oprawa: PRIMA LED Powierzchnia pomieszczenia: 6,02 m2 Liczba opraw: 3 Zużycie energii: Zapotrzebowanie na energię: 22 W 1,77 W/m2/100 lx Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 66 W Oszczędność energii w stosunku do opraw konwencjonalnych: 67% Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 5,10 W/m2/100 lx 23

26 BUFETY PRODUKTY CAMELEON MIDI 2 33 TITANIA LED WHY PRZYKŁAD Oprawa: TITANIA LED Powierzchnia pomieszczenia: 111,52 m2 Liczba opraw: 3 Zużycie energii: Zapotrzebowanie na energię: 612 W 1,64 W/m2/100 lx Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 1920 W Oszczędność energii w stosunku do opraw konwencjonalnych: 68% Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 4,74 W/m2/100 lx 24

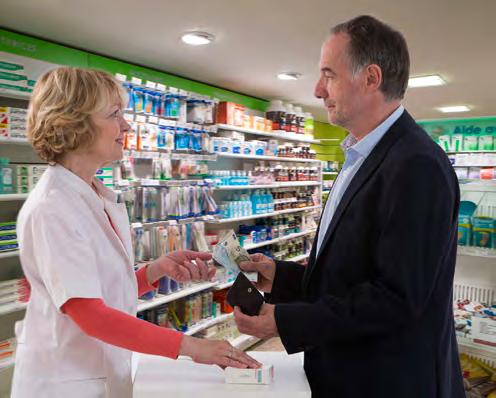

27 APTEKI PRODUKTY S6000 LED S4000 LED CANOS LEDEX TOP PRZYKŁAD Oprawa: CANOS Powierzchnia pomieszczenia: 32,07 m2 Liczba opraw: 6 Zużycie energii: Zapotrzebowanie na energię: 240 W 1,28 W/m2/100 lx Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 690 W Oszczędność energii w stosunku do opraw konwencjonalnych: 65% Zapotrzebowanie na energię przy zastosowaniu konwencjonalnego źródła światła: 4,15 W/m2/100 lx 25

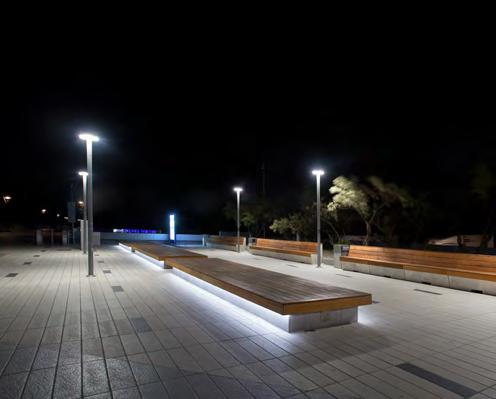

28 TERENY ZEWNĘTRZNE PRODUKTY MILEDIA 2 42 PARK FLOWER 42 PRZYKŁAD Oprawa: PARK FLOWER Powierzchnia przestrzeni: 400 m2 Zużycie energii: 252 W Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 960 W Oszczędność energii w stosunku do opraw konwencjonalnych: 74% 26

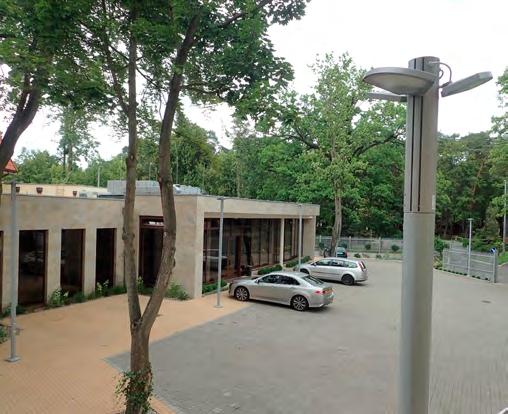

29 PARKINGI PRODUKTY PARK FLOWER RACER MINI PRZYKŁAD Oprawa: RACER MINI Powierzchnia przestrzeni: 2500 m2 Zużycie energii: 825 W Zużycie energii przy zastosowaniu konwencjonalnego źródła światła: 1200 W Oszczędność energii w stosunku do opraw konwencjonalnych: 31% 27

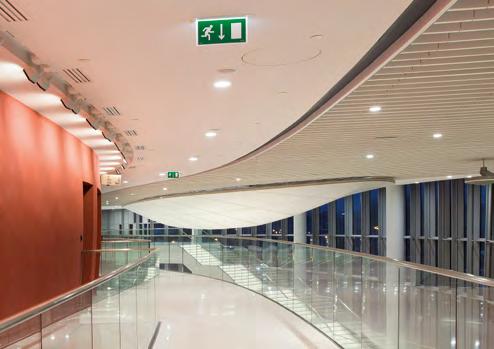

30 OŚWIETLENIE AWARYJNE Jednym z wymogów budowlanych wobec obiektów medycznych jest obowiązek posiadania odpowiedniej instalacji oświetlenia awaryjnego. Niezawodna sieć zapewnia pacjentom, odwiedzającym oraz personelowi bezpieczeństwo w razie sytuacji niebezpiecznych wynikających z zaniku zasilania opraw oświetlenia podstawowego, umożliwiając szybką i bezproblemową ewakuację. Poprawność działania instalacji, sposób oraz częstotliwość przeprowadzania testów kontrolnych szczegółowo określają normy i przepisy prawa dotyczące oświetlenia awaryjnego. Produkowane przez nas systemy centralnego monitorowania opraw autonomicznych oraz systemy centralnego zasilania oświetlenia awaryjnego gwarantują spełnienie wszystkich tych warunków. Dodatkowo posiadamy autorską aplikację NESSI, za pomocą której możliwe jest nadzorowanie oraz konfigurowanie pracy systemów centralnego monitorowania oraz zasilania opraw. W swojej ofercie mamy szereg systemów opraw ewakuacyjnych oraz kierunkowych. Nasze systemy automatycznie kontrolują stan poszczególnych opraw, sprawdzając działanie układów elektronicznych, źródeł światła i baterii. Wskazanie przez system opraw, które nie działają prawidłowo umożliwia ich naprawę zanim nastąpi awaria zasilania podstawowego. To eliminuje ryzyko wystąpienia sytuacji, w których podczas niebezpieczeństwa część dróg ewakuacyjnych zostaje nieoświetlona. Oprogramowanie NESSI umożliwia zaplanowanie testów funkcyjnych i autonomii w dogodnych dla użytkownika terminach, a ich wyniki zostają zapisane automatycznie w dzienniku zdarzeń systemu oświetlenia awaryjnego. NESSI pozwala na rozmieszczenie ikon zainstalowanych opraw i urządzeń na rysunkach budynku, co jednoznacznie określa ich lokalizację i ułatwia konserwację systemu. Intuicyjne menu aplikacji daje poczucie komfortu i pewności funkcjonowania. Wieloletnia eksploatacja naszych urządzeń w różnorakich obiektach użytku publicznego: kompleksach biurowych, muzeach, galeriach handlowych, czy też lotniskach zlokalizowanych na całym świecie potwierdza ich niezawodność oraz funkcjonalność. PRODUKTY MONITOR1 IP40 LED MONITOR1 IP65 LED SCREEN BASIC LED VERSO LED VERSO LED-HO MONITOR1 IP65 LED-HO COBRA LED POINT LED ES-CTI2 3x64 ES-NET CB220 ES-CTI2 CB24V

31 OŚWIETLENIE AWARYJNE 29

32 PRODUKTY system 4000 LED Strumień światła: lm Moc: W Wydajność maks.: lm/w Tcp: 3000K, 4000K CRI: > 80 IP: 20 Zasilanie: 230 V AC S4000 LED Cechy systemu 4000 LED: dostępne 2 temperatury barwowe 3000K lub 4000K 2 rodzaje dyfuzorów opal i mikoropryzma możliwość montażu nastropowego oraz zwieszania wersje HO i HE możliwość budowania linii świetlnych różne długości modułów 515, 1015, 1515, 2020 dostępne wersje on/off lub DALI system 6000 LED Strumień światła: lm Moc: W Wydajność maks.: lm/w Tcp: 3000K, 4000K CRI: > 80 IP: 20 Zasilanie: 230 V AC S6000 LED Cechy systemu 6000 LED: dostępne 2 temperatury barwowe 3000K lub 4000K 2 rodzaje dyfuzorów opal i mikoropryzma możliwość montażu nastropowego oraz zwieszania wersje HO i HE możliwość budowania linii świetlnych różne długości modułów 515, 1015, 1515, 2020 mm dostępne wersje on/off lub DALI 30

33 PRODUKTY system AMARO Strumień światła: lm Moc: W Wydajność maks.: lm/w Tcp: 3000K, 4000K CRI: > 80 IP: 44 Zasilanie: 230 V AC AMARO Cechy systemu AMARO: oprawa do montażu nastropowego lub naściennego dostępne 2 temperatury barwowe 3000K lub 4000K dyfuzor opalowy podwyższona szczelność IP44 dostępne również wersje awaryjne: STI, ATI, CTI2, CTI DALI, CB, CB24 w ofercie różne rozsyły *STI wersja standard, ATI wersja indywidualnie nadzorowana, CTI2 3x64 wersja centralnie nadzorowana, CTI-DALI wersja centralnie nadzorowana DALI, CB24 wersja dla centralnej baterii 24V, CB24A wersja dla centralnej baterii 24V z adresowaniem, CB220 wersja dla centralnej baterii 220V system ANGLE 30 Strumień światła: lm Moc: W Wydajność maks.: 121 lm/w Tcp: 3000K, 4000K CRI: > 80 IP: 40 Zasilanie: 230 V AC ANGLE 30 Cechy systemu ANGLE 30: oprawa zwieszana z dystrybucją światła pośredniego całkowicie wyeliminowany efekt olśnienia, co zapewnia wyjątkowy komfort pracy doskonała jednorodność światła 31

34 PRODUKTY system BASE LED Strumień światła: 1400 lm Moc: 19 W Wydajność maks.: 93 lm/w Tcp: 3000K, 4000K CRI: > 80 IP: 21, 44 Zasilanie: 230 V AC BASE LED Cechy systemu BASE LED: oprawa naścienna lub nastropowa dyfuzor opalowy zapewnia równomierne rozproszenie światła oprawa posiada podwyższony stopień szczelności (IP44) dostępna wersja z czujnikiem ruchu, który pozwoli zoptymalizować koszty eksploatacji system BECARE Strumień światła: 4500 lm Moc: 59,5 W Wydajność maks.: 85 lm/w Tcp: 3000K CRI: > 90 IP: 20 Zasilanie: 230 V AC BECARE Cechy systemu BECARE: oprawa naścienna wykonana z profilu aluminiowego oświetlenie do łóżek szpitalnych z trzema trybami pracy: oświetlenie ogólne / rozsył pośredni / ściemniane DALI, asymetryczne, z dyfuzorem opalizowanym, 2600 lm, 34 W oświetlenie nocne / rozsył pośredni / ON/OFF, symetryczne, z dyfuzorem opalizowanym, 600 lm, 8 W oświetlenie do czytania / rozsył bezpośredni / - ściemniane DALI, asymetryczne, z dyfuzorem opalizowanym 1300 lm, 17,5 W 32

35 PRODUKTY system CAMELEON MIDI Strumień światła: lm Moc: 8 58 W Wydajność maks.: lm/w Tcp: 3000K, 4000K CRI: > 80 IP: 20, 54 Zasilanie: 230 V AC CAMELEON MIDI 1 CAMELEON MIDI 2 Cechy systemu CAMELEON MIDI: oprawy z możliwością indywidualnej konfiguracji i dostosowania systemu do wymogów przestrzeni dostępne w dwóch kształtach: okrągłym lub kwadratowym 4 wielkości, 3 warianty rozsyłu światła, uchylna lub stała optyka, różne warianty kolorystyczne dostępne wersje dostropowe lub nastropowe możliwość zamówienia opraw o podwyższonej szczelności (IP54) dostępna wersja z opcją ściemniania DALI system CANOS Strumień światła: lm Moc: W Wydajność maks.: 104 lm/w Tcp: 3000K, 4000K CRI: > 80 IP: 20 Zasilanie: 230 V AC CANOS Cechy systemu CANOS: 2 wielkości systemu 190 mm i 225 mm 2 temperatury barwowe 3000K lub 4000K dostępne wersje on/off lub DALI wersja AW dostępne opcje z zasilaczem zewnętrznym oraz PICO (zasilacz na płytce LED zintegrowany) 33

36 PRODUKTY system LEDEX TOP 2 Strumień światła: lm Moc: W Wydajność maks.: 138 lm/w Tcp: 3000K, 4000K CRI: > 80 IP: 20 Zasilanie: 230 V AC LEDEX TOP 2 Cechy systemu LEDEX TOP 2: liniowy system opraw z korpusem stalowym, lakierowanym szeroko lub wąskostrumieniowa soczewkowa optyka panelowa poprawiająca efektywność oświetlenia i obniżająca poziom UGR dostępne wersje on/off i DALI inne temperatury barwowe możliwe na zamówienie system LUNA LED Strumień światła: lm Moc: W Wydajność maks.: lm/w Tcp: 3000K, 4000K K CRI: > 80 IP: 20 Zasilanie: 230 V AC LUNA LED Cechy systemu LUNA LED: dostępne 2 temperatury barwowe 3000K i 4000K wersje on/off i DALI równomiernie rozświetlony dyfuzor zapewniający idealne rozproszenie światła dostępna wersja DYNAWHITE dostępna wersja zwieszana, nastropowa oraz dostropowa (LUNA BIS LED) 34

37 PRODUKTY system MODERNA Strumień światła: lm Moc: W Wydajność maks.: lm/w Tcp: 3000K, 4000K CRI: > 80 IP: 20 Zasilanie: 230 V AC MODERNA 2 (600) MODERNA 2N (1200) MODERNA 3Z Cechy systemu MODERNA: oprawa dostropowa przeznaczona do sufitów podwieszanych oraz z płyt g-k, z możliwością zwieszania specjalistyczny raster z blachy aluminiowej MIRO SILVER zapewnia doskonałą ochronę przed olśnieniem (UGR 12 16) i wysoką równomierność oświetlenia wysokość oprawy w wersji zwieszanej to jedynie 15 mm wersja ściemniana DALI szybki i intuicyjny montaż system OPEN Strumień światła: lm Moc: 2 31 W Wydajność maks.: lm/w Tcp: 3000K, 4000K CRI: > 80 IP: 20 Zasilanie: 24 V DC OPEN Cechy systemu OPEN: innowacyjna koncepcja oświetlenia dla sufitów podwieszanych instalacja za pomocą typowych uchwytów do stropu podwieszanego dyfuzor mikropryzmatyczny doskonale rozpraszający światło 2 temperatury barwowe: 3000K i 4000K 35

38 PRODUKTY system OPPOSITE Strumień światła: lm Moc: W Wydajność maks.: lm/w Tcp: 3000K, 4000K, K CRI: > 80 IP: 40 Zasilanie: 230 V AC OPPOSITE 1 / DYNAWHITE OPPOSITE 2 / DYNAWHITE Cechy systemu OPPOSITE: oprawa do montażu w stropach modułowych oraz z płyt g-k możliwy montaż nastropowy przy użyciu dodatkowej ramki dostępna w wersjach kwadratowej i okrągłej, wklęsłej lub wypukłej dyfuzor mikropryzmatyczny doskonale rozpraszający światło oprawa dostępna z opcją ściemniania DALI dostępna wersja DYNAWHITE, czyli możliwość dynamicznej zmiany temperatury barwowej bieli system PURE 1, PURE 3 Strumień światła: lm Moc: W Wydajność maks.: lm/w Tcp: 4000K CRI: > 90, > 80 IP: 65 Zasilanie: 230 V AC PURE 1 PURE 3 Cechy systemu PURE 1, PURE 3: dostępne 2 wersje systemu PURE 1, PURE 3 Oprawa o wysokim współczynniku oddawania barw CRI > 90, > 80 wysoka szczelność IP65 oprawa zaprojektowana do zastosowania w pomieszczeniach czystych długa żywotność źródeł LED dostępne 2 układy optyczne z matowym, hartowanym szkłem lub dyfuzorem mikropryzmatycznym oprawa dostępna w 2 rozmiarach 597x597 i 1197x297 dostępne wersje on/off i DALI 36

39 PRODUKTY system PURE 4 Strumień światła: lm Moc: W Wydajność maks.: 109 lm/w Tcp: 4000K CRI: > 90, > 80 IP: 65 Zasilanie: 230 V AC PURE 4 Cechy systemu PURE 4: wysoka szczelność IP65 oprawa zaprojektowana do zastosowania w pomieszczeniach czystych długa żywotność źródeł LED przeźroczysta szyba hartowana specjalistyczny raster typu darklight z blachy aluminiowej MIRO SILVER oprawa dostępna w 2 rozmiarach 597x597 i 1197x297 dostępne wersje on/off i DALI system PLATO LED Strumień światła: lm Moc: W Wydajność maks.: lm/w Tcp: 3000K, 4000K CRI: > 80 IP: 40 Zasilanie: 230 V AC PLATO LED Cechy systemu PLATO LED: oprawa nastropowa lub naścienna z bezpiecznym dyfuzorem z tworzywa dostępne 3 wielkości równomiernie rozproszone światło oprawa dostępna jest w 2 temperaturach barwowych: 3000K i 4000K dostępna z wersją ściemniania DALI 37

40 PRODUKTY system PRIMA LED Strumień światła: lm Moc: W Wydajność maks.: 100 lm/w Tcp: 3000K, 4000K CRI: > 80 IP: 44 Zasilanie: 230 V AC PRIMA LED Cechy systemu PRIMA LED: podwyższona szczelność do IP44 2 temperatury barwowe 3000K lub 4000K dostępne wersje on/off i DALI wersja AW system TITANIA LED Strumień światła: lm Moc: W Wydajność maks.: lm/w Tcp: 3000K, 4000K CRI: > 80 IP: 20 Zasilanie: 230 V AC TITANIA LED 300/ 400/500 Cechy systemu TITANIA LED: oprawa nastropowa lub naścienna szara, stalowa ramka nadaje oprawie nowoczesny, elegancki wygląd dyfuzor opalowy zapewnia równomiernie rozproszenie światła oprawa występuje w 2 temperaturach barwowych: 3000K i 4000K dostępna wersja z opcją ściemniania DALI 38

41 PRODUKTY system TRANSPARENT Strumień światła: lm Moc: W Wydajność maks.: 76 lm/w Tcp: 3000K, 4000K CRI: > 80 IP: 40 Zasilanie: 230 V AC TRANSPARENT Cechy systemu TRANSPARENT: oprawa zwieszana nowoczesny wygląd, lekka konstrukcja unikalna technologia dystrybucji światła dzięki zastosowaniu przeźroczystego dyfuzora zapewnia równomiernie rozproszone światło i niski współczynnik olśnienia 2 wielkości oprawy dwie temperatury barwowe: 3000K i 4000K opcjonalnie z wersją ściemniania DALI system TRANSPARENT CIRCADIAN Strumień światła: lm Moc: W Wydajność maks.: 76 lm/w Tcp: 4000K + LED blue + LED red CRI: > 80 IP: 40 Zasilanie: 230 V AC TRANSPARENT CIRCADIAN Cechy systemu TRANSPARENT CIRCADIAN: oprawa zwieszana nowoczesny wygląd, lekka konstrukcja unikalna technologia dystrybucji światła dzięki zastosowaniu przeźroczystego dyfuzora zapewnia równomiernie rozproszone światło i niski współczynnik olśnienia 2 wielkości oprawy system CIRCADIAN opcjonalnie z wersją ściemniania DALI 39

42 PRODUKTY system WHY 1, WHY 2 Strumień światła: lm Moc: W Wydajność maks.: 71 72lm/W Tcp: 3000K, 4000K CRI: > 80 IP: 20 Zasilanie: 230 V AC WHY 2 Cechy systemu WHY 1, WHY 2: nowoczesny design 2 typy systemu WHY WHY 1, WHY 2, dostępne 2 temperatury barwowe 3000K lub 4000K + RGB wersje z dyfuzorem opalowym różne kierunki świecenia tylko dół, w dół i górę, w dół, górę i na boki, różne systemy sterowania oprawami system WHY 3, WHY 4 Strumień światła: lm Moc: W Wydajność maks.: 71 90lm/W Tcp: 3000K, 4000K CRI: > 80 IP: 20 Zasilanie: 230 V AC WHY 3 Cechy systemu WHY 3, WHY 4: nowoczesny design 2 typy systemu WHY WHY 3, WHY 4, dostępne 2 temperatury barwowe 3000K lub 4000K + RGB wersje z rastrem różne kierunki świecenia tylko dół, w dół i górę, w dół, górę i na boki, różne systemy sterowania oprawami 40

43 41

44 OŚWIETLENIE ZEWNĘTRZNE system MILEDIA Strumień światła: lm Moc: W Wydajność maks.: 107 lm/w Tcp: 3000K, 4000K, 5700K CRI: > 80 IP: 65 IK: 10 Zasilanie: 230 V AC MILEDIA Cechy systemu MILEDIA: oprawa do montażu na słupie budowa jednokomorowa, obudowa z aluminium współpracuje z systemem sterowania 4DIM (AstroDIM) 3 rodzaje dyfuzora: opalowy, ryflowany, przeźroczysty dostępne 3 temperatury barwowe: 3000K, 4000K i 5700K system PARK FLOWER Strumień światła: lm Moc: W Wydajność maks. : lm/w Tcp: 3000K, 4000K CRI: > 80 IP: 65 Zasilanie: 230 V AC PARK FLOWER Cechy systemu PARK FLOWER: możliwość zastosowania 2,3,4 lub większej ilości płatków unikalna możliwość zmiany fotometrii oprawy poprzez odchylenie i obrót płatków opcjonalnie możliwość sterowania za pomocą systemu DALI 2 rodzaje dyfuzora: przezroczysty lub matowy dostępne 2 temperatury barwowe: 3000K i 4000K 42

45 OŚWIETLENIE ZEWNĘTRZNE system RACER MINI Strumień światła: lm Moc: W Wydajność maks.: 121 lm/w Tcp: 4000K, 6000K CRI: > 70 IP: 66 Zasilanie: 230 V AC RACER MINI Cechy systemu RACER MINI: obudowa z ciśnieniowego odlewu aluminium beznarzędziowy dostęp do komory osprzętu budowa dwukomorowa - oddzielona komora optyczna od komory osprzętu elektrycznego współpracuje ze sterowaniem StepDIM, AstroDIM, DALI oraz sterowaniem bezprzewodowym Zlight temperatura pracy od -30 do 50 st.c 43

46 44

47 OŚWIETLENIE AWARYJNE system MONITOR1 IP40 LED Moc źródła światła: 1,2 W IP: 40 Klasa ochronności: II, III Zasilanie: 230 V AC, 220 V DC, 24 V DC MONITOR1 IP40 LED Cechy systemu MONITOR1 IP40 LED: dostępne wersje: STI, ATI, CTI2 3x64, CTI-DALI, CB24, CB24A, CB220* wykonanie: tworzywo sztuczne: PC montaż: naścienny czas podtrzymania: 1 h, 3 h zakres widoczności znaku: 20 m *STI wersja standard, ATI wersja indywidualnie nadzorowana, CTI2 3x64 wersja centralnie nadzorowana, CTI-DALI wersja centralnie nadzorowana DALI, CB24 wersja centralnie nadzorowana dla centralnej baterii 24V, CB24A wersja centralnie nadzorowana dla centralnej baterii 24V z adresowaniem, CB220 wersja centralnie nadzorowana dla centralnej baterii 220V system MONITOR1 IP65 LED Moc źródła światła: 1,2 W IP: 65 Klasa ochronności: II, III Zasilanie: 230 V AC, 220 V DC, 24 V DC MONITOR1 IP65 LED Cechy systemu MONITOR1 IP65 LED: dostępne wersje: STI, ATI, CTI2 3x64, CTI-DALI, CB24, CB24A, CB220 wykonanie: tworzywo sztuczne: PC montaż: naścienny czas podtrzymania: 1 h, 3 h zakres widoczności znaku: 22 m system SCREEN BASIC LED Moc źródła światła: 1,2 W IP: 20 Klasa ochronności: II, III Zasilanie: 230 V AC, 220 V DC, 24 V DC SCREEN BASIC LED Cechy systemu SCREEN BASIC LED: dostępne wersje: ATI, STI, CTI2 3x64, CB24, CB24A, CB220 wykonanie: profil aluminiowy wraz z ekranem plexi montaż: nastropowy czas podtrzymania: 1 h, 3 h zakres widoczności znaku: 30 m 45

48 OŚWIETLENIE AWARYJNE system VERSO LED Moc źródła światła: 1,2 W IP: 40 Klasa ochronności: II, III Zasilanie: 230 V AC, 220 V DC, 24 V DC VERSO LED Cechy systemu VERSO LED: dostepne wersje: STI, ATI, CTI2 3x64, CTI-DALI, CB24, CB24A, CB220 wykonanie: tworzywo sztuczne: PC, Plexi montaż: nastropowy czas podtrzymania: 1 h, 3 h zakres widoczności znaku: 30 m system VERSO LED-HO Moc źródła światła: 4x1 W IP: 40 Klasa ochronności: II, III Zasilanie: 230 V AC, 220 V DC, 24 V DC VERSO LED-HO Cechy systemu VERSO LED-HO: dostepne wersje: STI, ATI, CTI2 3x64, CTI-DALI, CB24, CB24A, CB220 wykonanie: tworzywo sztuczne: PC montaż: nastropowy czas podtrzymania: 1 h, 3 h system MONITOR1 IP65 LED-HO Moc źródła światła: 4x1 W IP: 65 Klasa ochronności: II, III Zasilanie: 230 V AC, 220 V DC, 24 V DC MONITOR1 IP65 LED-HO Cechy systemu MONITOR1 IP65 LED-HO: dostepne wersje: STI, ATI, CTI2 3x64, CTI-DALI, CB24, CB24A, CB220 wykonanie: tworzywo sztuczne: PC montaż: nastropowy czas podtrzymania: 1 h, 3 h 46

49 OŚWIETLENIE AWARYJNE system COBRA LED Moc źródła światła: 1x1, 1x2, 1x3, 2x1 W IP: 20 Klasa ochronności: I, III Zasilanie: 230 V AC, 220 V DC, 24 V DC COBRA LED Cechy systemu COBRA LED: dostepne wersje: STI, ATI, CTI2 3x64, CTI-DALI, CB24, CB24A, CB220 blacha stalowa lakierowana montaż: dostropowy czas podtrzymania: 1 h, 3 h system POINT LED Moc źródła światła: 1x1, 1x2 W IP: 40/20 Klasa ochronności: II, III Zasilanie: 230 V AC, 220 V DC, 24 V DC POINT LED Cechy systemu POINT LED: dostepne wersje: STI, ATI, CTI2 3x64, CTI-DALI, CB24, CB24A, CB220 wykonanie: tworzywo sztuczne: PC ES-CTI2 3x64 Maks. liczba urządzeń na magistrali: 64 Maks. liczba urządzeń dla jednostki: 192 Liczba magistrali komunikacyjnych: 3 Wyświetlacz LCD Zasilanie: 230 V AC ES-CTI2 3x64 Cechy systemu ES-CTI2 3x64: monitorowanie stanu baterii i źródła światła w oprawach oświetlenia awaryjnego ręczne i automatyczne wywoływanie testów funkcyjnych ręczne i automatyczne wywoływanie testów autonomii podział zainstalowanych opraw na grupy funkcyjne 47

50 OŚWIETLENIE AWARYJNE ES-NET CB220 Maksymalna ilość urządzeń dla jednostki: nieograniczona Maksymalna ilość urządzeń na magistrali: 20 Ilość magistral: nieograniczona Prąd obciążenia każdego obwodu: 3 A Maksymalna moc obciążenia systemu: 1.5 kva, 2 kva, 5.2 kva, 9.2 kva, 14.4 kva, 18 kva IP: 20 Wyświetlacz LCD Zasilanie: 230 V AC ES-NET CB220 Cechy systemu ES-NET CB220: programowanie systemu za pomocą: aplikacji serwisowej, przeglądarki internetowej, klawiatury modułu sterującego Master testowanie opraw po linii zasilającej współpraca z BMS (Building Management System) możliwość bezpośredniej komunikacji z dowolnym komputerem poprzez siec Ethernet stosowane baterie typu AGM o projektowanej żywotności 10 lat automatyczna kalibracja opraw i obwodów ES-CTI2 CB24V Maks. liczba urządzeń dla jednostki: 80 Maks. liczba urządzeń na magistrali: 20 Liczba magistrali komunikacyjnych: 4 Obciążenie obwodu: 6 A Obciążenie systemu: 16 A IP: 20 Wyświetlacz LCD ES-CTI2 CB24V Cechy systemu ES-CTI2 CB24V: automatyczne przeprowadzanie testów w określonych terminach odczyt i drukowanie raportów dziennika zdarzeń mieszany, dowolnie programowany tryb pracy opraw na obwodzie dla opraw adresowalnych komunikacja systemu CB24A z oprawami po kablach zasilających możliwość podziału opraw na grupy funkcyjne monitorowanie zaniku napięcia za pomocą złączy napięciowych i beznapięciowych stosowane baterie o projektowanej 10-letniej żywotności 48
