1 SYSTEM OPRAW OŚWIETLENIOWYCH

2 2

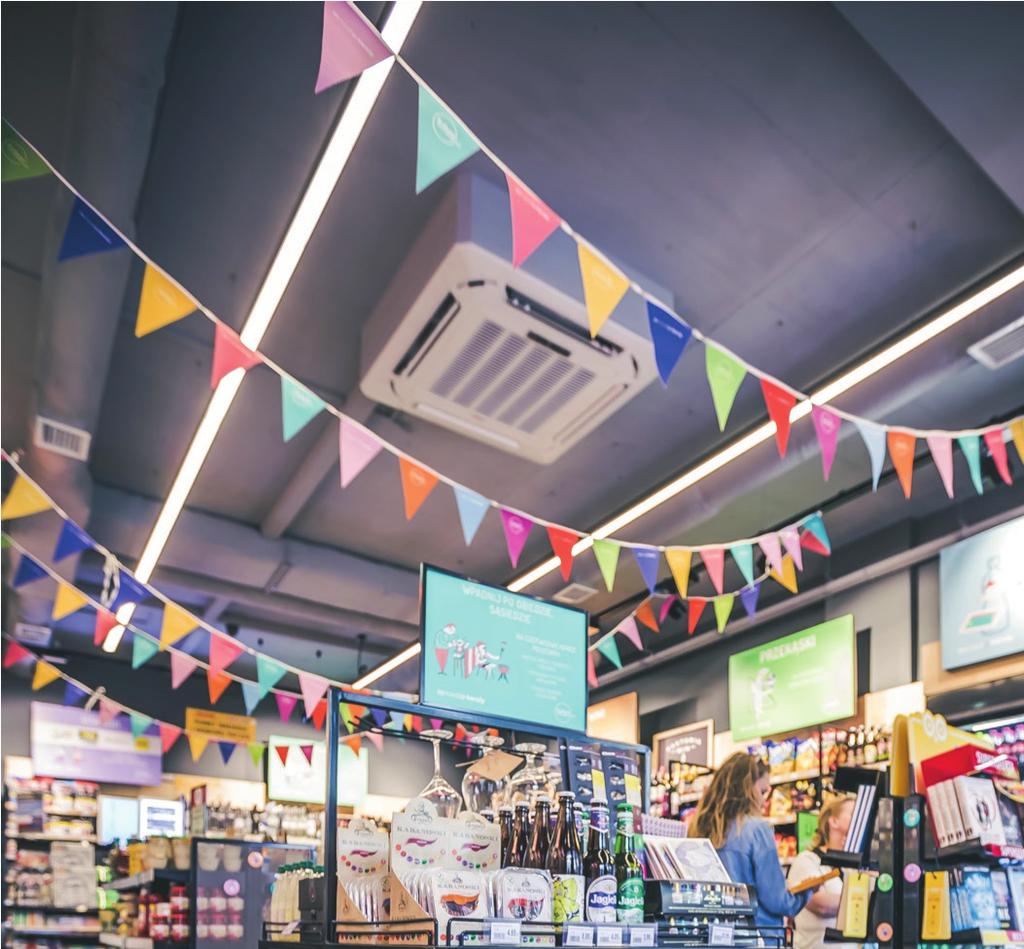

3 CECHY SYSTEMU: Wysokiej jakości, jednorodne, białe światło LED SDCM<3 Wskaźnik oddawania barw CRI>80, opcjonalnie CRI>90 Budowanie ciągów świecących na bazie opraw systemowych Rozsył światła bezpośredni oraz bezpośrednio/pośredni Dyfuzor PMMA bez widocznych punktów LED Szyna montażowa na górnej ściance oprawy pozwala na mocowanie zawieszeń w dowolnym punkcie linii świetlnej System może być malowany na dowolny kolor z palety RAL po potwierdzeniu lub anodowane aluminium OBSZARY ZASTOSOWANIA: Salony sprzedaży Biura Przestrzenie open-space Hotele Korytarze Recepcje Sale audytoryjne Szkoły i przedszkola Szpitale Przychodnie lekarskie Stacje metra Dworce kolejowe Budynki użyteczności publicznej 3

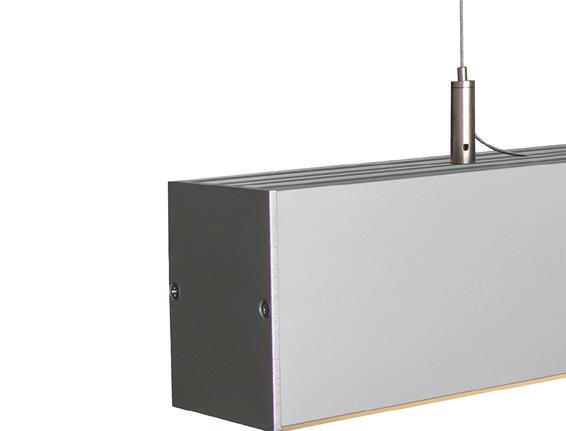

4 OPIS Oprawa liniowa LED, do zamocowania na zawiesiach lub bezpośrednio na suficie za pomocą uchwytów nastropowych. Korpus wykonany z profilu aluminium, przesłona opalizowana BWF Colourled PMMA o wysokim wskaźniku przepuszczalności światła przy zachowaniu pełnej równomierności rozsyłu światła na powierzchni przesłony, brak widocznych punktów LED tzw. hot spots do 40% wyższym w porównaniu ze standardowymi przesłonami opalizowanymi. Opcjonalnie oprawa może byś wyposażona w soczewki kierunkujące rozsył światła. Oprawa występuje w wersji pojedynczej lub systemowej do budowania linii świetlnych. Zawiesia to linki stalowe z możliwością regulacji wysokości zawieszenia, mocowanie zawiesi na górnej ściance profila, w szynie montażowej umożliwiającej dowolne ustawienie punktu zawieszenia oprawy. Źródło światła - moduł LED Philips Fortimo o żywotności godzin. Wysokiej jakości czyste białe światło ze wskaźnikiem oddawania barw CRI>80, standardowo oprawa dostępna w wersjach barwy światła 830, 840, wersje 850, 930, 940 dostępne opcjonalnie po potwierdzeniu na zapytanie. Wysoki poziom efektywności energetycznej oprawy do 155lm/W. Wskaźnik SDCM=3. Standardowo oprawa wyposażona jest w zasilacz elektroniczny Philips Xitanium o żywotności godzin. Wyposażenie w zasilacze regulowane Touch DIM, 1-10V oraz DIM DALI dostępne opcjonalnie na zapytanie. Zastosowanie: oświetlenie salonów sprzedaży, sklepów, supermarketów, biur, przestrzeni biurowej typu open-space, korytarzy, szkół, stacji metra, dworców kolejowych oraz innych pomieszczeń w budynkach użyteczności publicznej. 4

5 DANE TECHNICZNE TYP Lm CCT W CRI h L Oprawy pojedyncze 2FT 2200lm 4000K 15W h 574mm 3FT 3300lm 4000K 22W h 854mm 4FT 4400lm 4000K 29W h 1134mm 5FT 5500lm 4000K 36W h 1414mm 6FT 6600lm 4000K 44W h 1694mm Oprawy systemowe LUX 2FT 2200lm 4000K 15W h 570mm L.. 3FT 3300lm 4000K 22W h 850mm L.. 4FT 4400lm 4000K 29W h 1130mm L.. 5FT 5500lm 4000K 36W h 1410mm L.. 6FT 6600lm 4000K 44W h 1690mm Lm - podany strumień świetlny LED W - podano moc systemu LED + zasilacz OPCJE OPRAWY KLOSZE KOLORY ZASILANIE OP PMMA W Biały 1-10V Zasilacz 1-10V MP Klosz mikropryzmatyczny B Czarny REG Zasilacz DIM DALI z przyciskiem w oprawie LP Raster aluminiowy BP Czarny połysk RAL Kolory wg palety RAL do potwierdzenia KONFIGURACJA SYSTEMU OPRAWA INDYWIDUALNA Oprawa indywidualna zawiera w standardzie a) 2 szt. zaślepek, b) jedno zawiesie elektryczne o długości 1,5m z przewodem zasilającym w osłonie przezroczystej i linką stalową z regulatorem wysokości zawieszenia, c) jedno zawiesie linkowe o długości 1,5m z regulatorem wysokości zawieszenia. OPRAWY SYSTEMOWE Oprawa początkowa LS wyposażona jest w standardzie w a) 1 szt. zaślepek b) jedno zawiesie elektryczne o długości 1,5m z przewodem zasilającym w osłonie przezroczystej i linką stalową z regulatorem wysokości zawieszenia, c) jedno zawiesie linkowe o długości 1,5m z regulatorem wysokości zawieszenia, d) złączkę elektryczną żeńską 3P i łącznik mechaniczny komplet Oprawa środkowa LM wyposażona jest w standardzie w a) jedno zawiesie linkowe o długości 1,5m z regulatorem wysokości zawieszenia, b) złączkę elektryczną żeńską 3P i łącznik mechaniczny komplet, c) złączkę elektryczną męską 3P, Oprawa końcowa LE wyposażona jest w standardzie w: a) jedno zawiesie linkowe o długości 1,5m z regulatorem wysokości zawieszenia, b) złączkę elektryczną męską 3P OPRAWY W WERSJI NASTROPOWEJ Oprawy w wersji nastropowej oznaczone NT wyposażone są w uchwyty do montażu nastropowego zamiast zawiesi linkowych. 5

6 WYMIARY OPRAW SYSTEMOWYCH I ROZSTAW ZAWIESI SUGEROWANY ROZSTAW ZAWIESI I UCHWYTÓW NASTROPOWYCH OPRAWA POCZĄTKOWA LS OPRAWA ŚRODKOWA LM OPRAWA KOŃCOWA LE WYMIARY A B C D E F Oprawy pojedyncze 2FT 430 3FT 710 4FT 990 5FT FT 1690 Oprawy systemowe LS początkowa, LM środkowa, LE - końcowa L.. 2FT L.. 3FT L.. 4FT L.. 5FT L.. 6FT OPCJE DODATKOWE ŁĄCZNIKI I AKCESORIA: a) Łącznik liniowy b) Łącznik L c) Łącznik X i T d) Zaślepka końcówka aluminiowa e) Zaślepka grawerowana LOGO f) Zawieszenie linka IL 1,5m kpl. g) Zawieszenie linka IL 3m kpl. h) Zawieszenie z zasilaniem 1,5m i) Zawieszenie z zasilaniem 3m j) Uchwyt do montażu natynkowego b) f) d) c) c) h) j) Łączniki L, X i T - dostępne po potwierdzeniu na etapie projektowania systemu F IP20 IP44 230V 50hz 6
