1 OŚWIETLENIE BIUROWE Kompleksowe Rozwiązania Oświetleniowe

2 SPIS TREŚCI PRZESTRZENIE GABINETY MENADŻERSKIE OPEN SPACES POKOJE BIUROWE SALE KONFERENCYJNE SALE WIDEOKONFERENCJI RECEPCJE/LOBBY AULE FUN ROOMS ARCHIWA SERWEROWNIE KANTYNY KUCHNIE KOMUNIKACJA TOALETY SIŁOWNIE PARKINGI OŚWIETLENIE AWARYJNE HUMAN CENTRIC LIGHTING INTELIGENTNE BIURO S4000 LED 30 CANOS 34 PLATO LED 38 TRIANGLE 42 S6000 LED 30 COSMO FX 35 PRIMA LED 39 WHY 43 AMARO 31 DOMINO 35 PURE 39 WHY S 44 ANGLE FLAT LED 36 QUADRA LED 40 MILEDIA 46 ARCH FLOWER 32 FLAT LED OFFICE 36 REGLUX 40 PARK FLOWER 46 BASE LED 32 LUNA 37 RETRO 2 41 RACER MINI 47 BRACKET 33 MODERNA 37 TITANIA LED ECO 41 CAMELEON 34 OPPOSITE 38 TRANSPARENT 42 OŚWIETLENIE AWARYJNE ARIS 49 MONITOR2 IP65 LED 52 POINT LED 55 VERSO LED 49/50 LUMI 52 COBRA 56 SCREEN BASIC LED 50 VERSO LED-HO 53/54 moduły awaryjne ES-AW-8 56 MONITOR1 LED 51 MONITOR1 LED OP10 54 moduły awaryjne ES-AW-9 57 MONITOR1 IP65 LED 51 MONITOR1 IP65 LED OP20 54 ES-CTI DALI 57 MONITOR2 LED 51 MONITOR1 IP65 LED-HO 55 VERTEX 57 Rozwój technologiczno-naukowy, który rozpoczął się w latach 50. ubiegłego stulecia spowodował znaczące zmiany w niemal każdej sferze ludzkiego życia. Obecnie spędzamy minimum 8 godzin w ciągu dnia w biurach bez względu na porę roku, mając ograniczony dostęp do naturalnego światła, gdzie oczekuje się od nas maksimum koncentracji. Nie ulega wątpliwości, że dla ludzkiego oka i ogólnego samopoczucia najbardziej korzystne jest światło słoneczne, jednak jego intensywność zmienia się w ciągu doby, przez co natężenie naturalnego światła zmienia się w zależności od pory dnia i roku. Będąc w zamkniętym pomieszczeniu nie mamy dostatecznego dostępu do naturalnego światła, stąd konieczne jest zastosowanie uzupełniającego oświetlenia sztucznego. ES-SYSTEM wykorzystuje w swoich rozwiązaniach najnowsze technologie aby zdecydowanie poprawić komfort pracy w biurze. Kompleksowe Rozwiązania Oświetleniowe 1

3 PRZYJAZNE ŚRODOWISKO PRACY BEZPIECZNE ŚWIATŁO Stosując nowoczesne źródła światła w technologii LED możesz znacząco obniżyć wydatki na energię elektryczną oraz zapewnić Twoim pracownikom lepszy komfort pracy. Wybierając oświetlenie zwróć szczególną uwagę na: LED-y to lepsze jakościowo i zdrowsze światło. Wszystkie produkty ES-SYSTEM są badane w zakresie bezpieczeństwa fotobiologicznego i uzyskują odpowiednie certyfikaty. OKRES EKSPLOATACJI ROZWIĄZAŃ OŚWIETLENIOWYCH ENERGOOSZCZĘDNOŚĆ I KOSZTY EKSPLOATACJI ZGODNOŚĆ Z NORMĄ PN-EN PARAMETRY ŹRÓDEŁ ŚWIATŁA Sztuczne i naturalne źródła promieniowania optycznego mogą stwarzać poważne zagrożenia fotobiologiczne dla oczu i skóry człowieka. Podstawę klasyfikacji opraw oświetleniowych pod kątem ich oddziaływania fotobiologicznego stanowią grupy ryzyka, zdefiniowane w następujący Szczególnie niebezpieczne jest promieniowanie sposób: nadfioletowe. Jednak ekspozycja na promieniowanie Grupa spoza ryzyka 0: oprawy nie stwarzają widzialne i podczerwone również może być szkodliwa zagrożenia fotobiologicznego, Natężenie oświetlenia (E m ) Zapewnij odpowiedni poziom natężenia oświetlenia: 500 lx stanowiska pracy, sala konferencyjna, strefa spotkań 300 lx recepcja 200 lx archiwum, magazyn, toaleta 100 lx korytarze Komfort pracy i samopoczucie pracowników (UGR L ) Wskaźnik olśnienia powinien wynosić: U G R L <19 na stanowiskach pracy U G R L <22 w recepcjach U G R L <25 w korytarzach przy przekroczeniu pewnych poziomów ilościowych. Ocena poziomu zagrożenia fotobiologicznego promieniowania optycznego emitowanego przez oprawy oświetleniowe jest złożonym działaniem. Wymaga ona posiadania specjalistycznej, kalibrowanej aparatury pomiarowej i wysokich kompetencji technicznych personelu laboratorium. ES-SYSTEM posiada własne laboratorium badawcze działające w procedurze nadzorowanej SMT (jedno z dwóch laboratoriów producenckich w Polsce), w którym wykonuje kompleksowe badania z zakresu bezpieczeństwa fotobiologicznego. Grupa ryzyka 1: oprawy nie powodują zagrożeń w zwykłych warunkach użytkowania, Grupa ryzyka 2: oprawy nie powodują zagrożeń związanych z reakcją oka na bardzo jasne źródła światła lub dyskomfortem termicznym, Grupa ryzyka 3: oprawy stanowią zagrożenie nawet w wyniku krótkiej ekspozycji. Wykorzystanie w oświetleniu ogólnym jest niedozwolone. Większość opraw ES-SYSTEM kwalifikuje się do grupy ryzyka 0, czyli nie stwarzają one zagrożenia fotobiologicznego. Potwierdzone jest to odpowiednimi certyfikatami. i strefy komunikacji Równomierność Wierne oddawanie natężenia światła (U o ) barw (CRI) Równomierność natężenia Wskaźnik oddawania barw oświetlenia powinna musi być większy od 80 wynosić co najmniej: przy stanowiskach pracy, 0,6 na powierzchni gdzie pracownicy spędzają roboczej najwięcej czasu. 0,4 na korytarzach Temperatura barwowa (CCT/T cp ) Oprawy o temperaturze barwowej 4000 Kelvinów wpływają korzystnie na komfort, skupienie i ogólne samopoczucie pracowników Zarówno wyniki badań klinicznych, jak i moja wieloletnia praktyka lekarska potwierdzają, że światło jest dla procesów naszego widzenia niezmiernie istotne. Wielokrotnie spotkałam się z pacjentami, u których niewłaściwe światło do pracy czy do czytania spowodowało progresję wady. Dlatego szczególną wagę powinniśmy przykładać do właściwego 3000K 4000K 5000K oświetlenia miejsc, w których czytamy, pracujemy czy uczymy się. Oświetlenie to nie jedyny czynnik wpływający na nasz wzrok. Jesteśmy skazani na długotrwałą pracę przy barwa ciepła barwa neutralna barwa zimna monitorach. One również negatywnie wpływają na proces widzenia. Aby zminimalizować te skutki warto myśleć o przerwach. Raz na godzinę, na 5 minut, oderwać wzrok od komputera i popatrzeć przez okno lub jeśli nie mamy takiej możliwości, 1900K świeca 2700K żarówka 3500K zachód słońca 5500K pełne słońce w południe 7000K niebo zachmurzone 8500K niebo zamglone 10000K czyste niebo to gdzieś w dal. To rozluźni napięte mięśnie gałkoruchowe i pozwoli się im zrelaksować. Aleksandra Kuska-Grządziel, lekarz okulista 2 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 3

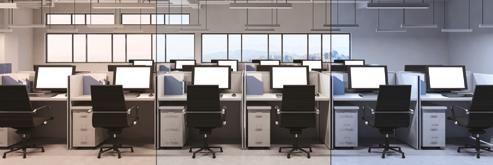

4 HUMAN CENTRIC LIGHTING Human Centric Lighting to koncepcja sztucznego oświetlenia pomieszczeń, która uwzględnia dobowy rytm aktywności człowieka. Celem jest zastosowanie zaawansowanej technologii, która umożliwi wygenerowanie światła o widmie zbliżonym do widma światła słonecznego zmieniającego się w zależności od pory dnia. Przeczytałem materiał prezentacyjny dla oprawy CIRCADIAN TRANSPARENT i muszę stwierdzić, że pomysł jest znakomity. Bazuje na faktach naukowych zaprezentowanych przez dwie niezależne grupy badawcze, które zademonstrowały spektrum działania z obliczonym pikiem długości fali o wartości nm ekspozycji ludzkiego oka na światło widzialne dla wywoływanego przez światło hamowania wydzielania melatoniny.¹,2terapia świetlna (zwana również leczeniem jaskrawym światłem) była stosowana jako leczenie pierwszego rzutu choroby afektywnej sezonowej (znanej również jako zaburzenie depresyjne lub zaburzenie dwubiegunowe o sezonowym wzorcu przebiegu) od początku lat 80-tych XX wieku.³,⁴ekspozycja na światło dzienne przez odpowiednią ilość czasu działa korzystnie nie tylko na leczenie sezonowych zaburzeń nastroju, lecz także na leczenie zaburzeń depresyjnych bez sezonowego charakteru przebiegu, a także zaburzeń okołodobowego rytmu snu.⁵,⁶,7zatem idea CIRCADIAN TRANSPARENT wpisuje się w oparte na dowodach podejście do leczenia wyżej wymienionych zaburzeń psychicznych i wspiera postępowanie kliniczne z nimi związane. Timo Partonen, Doktor Nauk Medycznych Państwowy Instytut Zdrowia i Pomocy Społecznej, Finlandia W dojrzałej siatkówce oka znajduje się około poziomie przez cały dzień. Może to skutkować wieloma światłoczułych komórek zwojowych, które są najbardziej negatywnymi dolegliwościami, takimi jak: brak koncentracji, wrażliwe na pasmo światła niebieskiego o ściśle określonej złe samopoczucie, senność, apatia, zmęczenie, a nawet długości fal. Promieniowanie w tym zakresie, które wywiera depresja. Aby fotoreceptor iprgc mógł przesłać odpowiedni najsilniejsze działanie na układ okołodobowy człowieka sygnał do mózgu, który uruchomi lub zablokuje proces i odruch zwężenia źrenicy. uwalniania hormonu snu do organizmu, do siatkówki oka Fotoreceptor iprgc koduje energię promieniowania świetlnego i rejestruje zmiany w natężeniu promieniowania zachodzące o poranku (przez minimum 90 minut). Następnie sygnał zostaje wysłany do szyszynki, dzięki czemu następuje zahamowanie wydzielania melatoniny. Organizm otrzymuje informację o rozpoczęciu się cyklu czuwania i wybudza się ze snu, a tym samym przygotowuje nas do dziennej aktywności. Z kolei przed zachodem słońca, kiedy promieniowanie czerwonych fal widma światła osiąga najwyższą wartość, ponownie rozpoczyna się proces uwalniania melatoniny do organizmu, która stopniowo przygotowuje nas do snu, przez co reguluje nasz rytm okołodobowy. Długotrwałe przebywanie w pomieszczeniach musi trafić odpowiednia ilość energii światła niebieskiego (rano) oraz czerwonego (po południu) o ściśle określonej długości fali. Oprawy TRANSPARENT zostały wyposażone w system CIRCADIAN wykorzystujący niebieskie i czerwone diody o odpowiedniej długości fali, które imitują najważniejszą cechę światła słonecznego mają zdolność do zahamowania oraz uwalniania hormonu snu do organizmu o odpowiedniej porze. Oprawa Transparent Circadian jest przeznaczona przede wszystkim do pomieszczeń o ograniczonym dostępie do światła słonecznego sal szpitalnych, domów spokojnej starości, czy biur. Szczególnie polecany jest w krajach skandynawskich, gdzie dostęp do naturalnego światła jest BIBLIOGRAFIA 1. J. B. Zawilska, K. Czarnecka. Melanopsyna nowo odkryty chronobiologiczny receptor światła, Postępy biologii komórki. Tom 33, nr 2, 2006 r., s Brainard GC, Hanifin JP, Greeson JM, Byrne B, Glickman G, Gerner E, Rollag MD. Action spectrum for melatonin regulation in humans: evidence for a novel circadian photoreceptor. J Neurosci 2001 Aug 15;21(16): Thapan K, Arendt J, Skene DJ. An action spectrum for melatonin suppression: evidence for a novel non-rod, non-cone photoreceptor system in humans. J Physiol 2001 Aug 15;535(Pt 1): Rosenthal NE, Sack DA, Gillin JC, Lewy AJ, Goodwin FK, Davenport Y, Mueller PS, Newsome DA, Wehr TA. Seasonal affective disorder: a description of the syndrome and preliminary findings with light therapy. Arch Gen Psychiatry 1984 Jan;41(1): Partonen T, Lönnqvist J. Seasonal affective disorder. Lancet 1998 Oct 24;352(9137): pubmed/ Lam RW, Levitt AJ, Levitan RD, Michalak EE, Cheung AH, Morehouse R, Ramasubbu R, Yatham LN, Tam EM. Efficacy of bright light treatment, fluoxetine, and the combination in patients with nonseasonal major depressive disorder: a randomized clinical trial. JAMA Psychiatry 2016 Jan;73(1): o ograniczonym dostępie dziennego światła naraża nas niewielki przez długi okres w ciągu roku. na niekorzystne zjawisko uwalniania melatoniny na równym 4 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 5

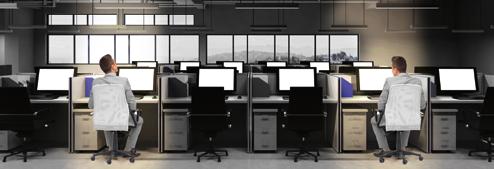

5 INTELIGENTNIE OŚWIETLONE BIURO INTELIGENTNIE OŚWIETLONE BIURO Pracodawcy kładą coraz większy nacisk na zapewnienie wiązanie to nie tylko oszczędza energię poprzez utrzymanie Wieczorami, kiedy w biurze pozostają nieliczni pracownicy DALI w oświetleniu awaryjnym ma również tę przewagę nad pracownikom komfortowego środowiska pracy, przy jedno- stałego natężenia światła na powierzchni roboczej, ale też kończący swoje zadania oraz ekipa sprzątająca, nie ma po- innymi systemami, że nie jest konieczne prowadzenie dodat- czesnej optymalizacji kosztów. W jaki więc sposób zapewnić imituje światło dzienne. trzeby rozświetlać całego piętra budynku. Zamiast urucho- kowych przewodów magistrali, co relatywnie obniża koszty pracownikom przestrzeń sprzyjającą efektywnej pracy i ogra- mienia wszystkich punktów oświetleniowych, wystarczy instalacji. niczyć zużycie energii w biurze? Najlepszym rozwiązaniem Dodatkowo, technologia DALI umożliwia spersonalizowanie poprzestać na kilku oprawach, by zapewnić komfort pracy. jest stworzenie tzw. inteligentnego oświetlenia biura poprzez wybranej oprawy oświetleniowej i sterowanie nią poprzez zastosowanie zaawansowanych rozwiązań technologicznych. telefon komórkowy. Aplikacja rozpoznaje obecność pracow- Co więcej, integracja oświetlenia awaryjnego ze sterowaniem Firma ES-SYSTEM stosuje system DALI, który pozwala na zaprogramowanie oświetlenia ściśle dopasowanego do preferencji klienta. Dzięki dedykowanym multisensorom roz- ników w poszczególnych pomieszczeniach. Światło podąża wówczas za pracownikiem, uwzględniając równocześnie porę dnia. DALI przynosi wymierne korzyści. Raportowanie stanu opraw oraz możliwość równoczesnego sterowania oświetleniem awaryjnym i podstawowym pozwala opracować bezpieczny i wydajny system oświetleniowy. Zastosowanie protokołu W procentach podano natężenie oświetlenia sztucznego. Obliczenia wykonane dla dnia 1 listopada w pomieszczeniu biurowym o powierzchni 350 m2. Oszczędność energii i komfort pracy 86% 90% 95% 07:00 Natężenie światła dziennego 16% 16% 22% % 27% 43% 500 Wykrywanie obecności 500 Lux 150 Lux 500 Lux :00 DYNAWHITE 0% 0% 0% lx N 5700K 4000K 3000K 100% 100% 95% W S E 15:00 60% 50% 40% 8 am 12 pm 6 pm 6 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 7

6 PEŁNY ZAKRES DZIAŁAŃ KOMPLEKSOWE ROZWIĄZANIA OŚWIETLENIOWE ES-SYSTEM oferuje kompleksowy zakres działań od inwentaryzacji oświetlenia, poprzez analizę i diagnozę, opracowanie projektu oświetlenia w oparciu o technologię LED, do montażu i obsługi posprzedażowej. OFERUJEMY: Rozpoznanie Współpraca z architektami Lighting design Biura potrzeb klienta i projektantami Projektowanie Produkcja Logistyka Obiekty sportowe i edukacyjne Sklepy i galerie handlowe Instytucje kulturalne Hotele i apartamenty Planowanie i uruchamianie Obsługa posprzedażowa Ulice i parki Przestrzenie przemysłowe Szpitale i kliniki Illuminacje i komunikacyjne 8 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 9

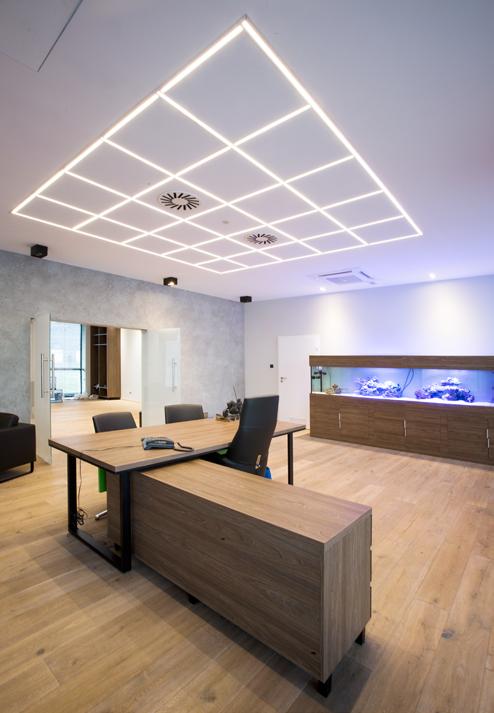

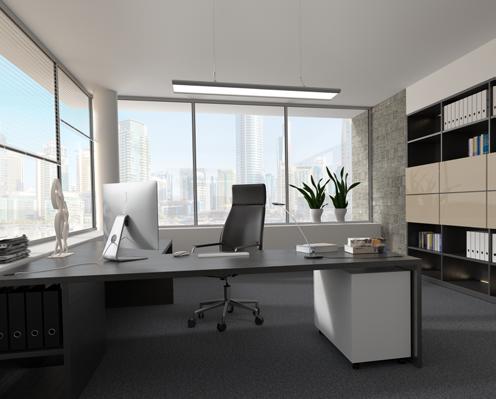

7 GABINETY MENADŻERSKIE S4000 LED ANGLE 30 MODERNA 3Z TRANSPARENT PRZYKŁAD Oprawa: MODERNA 3Z Powierzchnia pomieszczenia: 11,33 m2 Zużycie energii: 192 W COSMO ECLIPSE 35 Liczba opraw: 8 WHY 3 43 Zużycie energii przy zastosowaniu 348 W Oszczędność energii w stosunku do opraw konwencjonalnych: 45% Zapotrzebowanie na energię: 1,27 W/m2/100 lx Zapotrzebowanie na energię przy zastosowaniu 2,62 W/m2/100 lx 10 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 11

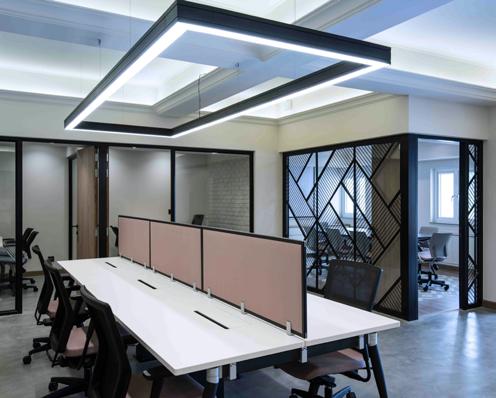

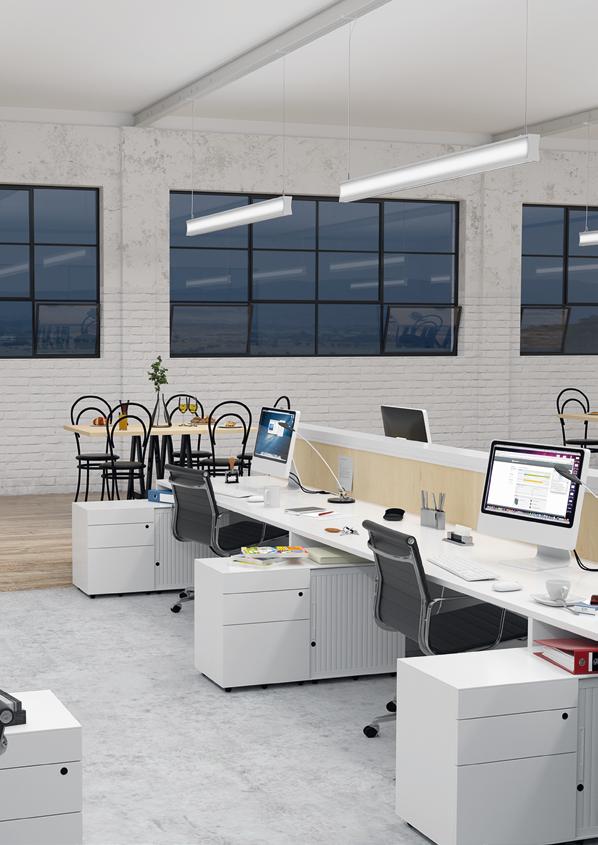

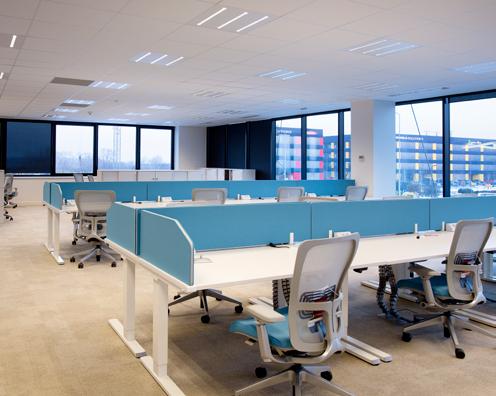

8 OPEN SPACES POKOJE BIUROWE S6000 LED MODERNA 2 OPPOSITE 1 & TRANSPARENT 42 S6000 LED 30 FLAT LED OFFICE 36 DOMINO 35 MODERNA 2 37 PRZYKŁAD PRZYKŁAD Oprawa: MODERNA 2 Powierzchnia pomieszczenia: 281,46 m2 Zużycie energii: 1435 W Zużycie energii przy zastosowaniu 3102 W Oprawa: S6000 LED COSMO ECLIPSE BRACKET 2 Powierzchnia pomieszczenia: 8,21 m2 COSMO ECLIPSE Zużycie energii: Liczba opraw: 43 Zapotrzebowanie na energię: 1,03 W/m2/100 lx Oszczędność energii w stosunku Zapotrzebowanie na energię przy zastosowaniu Oszczędność energii w stosunku do opraw konwencjonalnych: 54% do opraw konwencjonalnych: 53% 2,16 W/m2/100 lx 12 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 168 W Zużycie energii przy zastosowaniu 354 W Liczba opraw: 8 Zapotrzebowanie na energię: 1,87 W/m2/100 lx WHY S3 Zapotrzebowanie na energię przy zastosowaniu 3,86 W/m2/100 lx 44 13

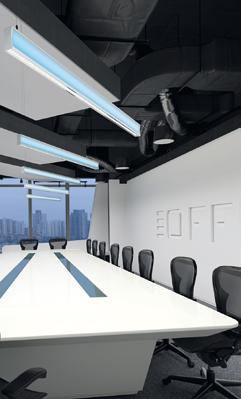

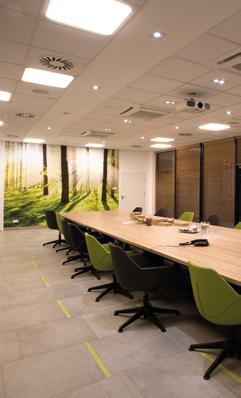

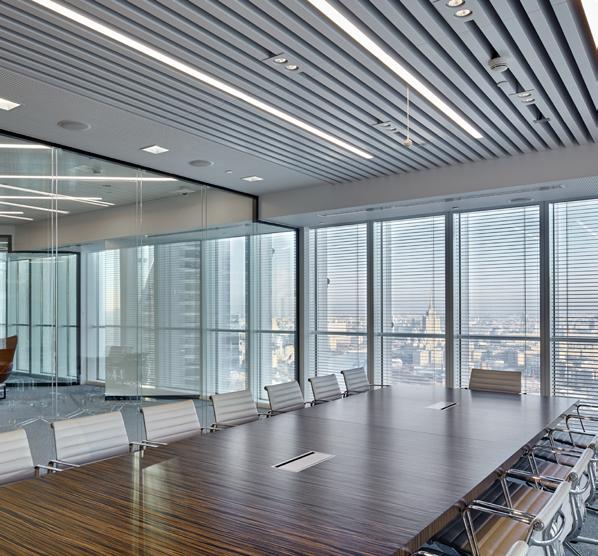

9 SALE KONFERENCYJNE SALE WIDEOKONFERENCJI LUNA LED MODERNA 3Z TRANSPARENT WHY S6000 LED 30 S4000 LED ANGLE 30 OPPOSITE 1 & PRZYKŁAD PRZYKŁAD Oprawa: MODERNA 3Z Powierzchnia pomieszczenia: 14,15 m2 Zużycie energii: 96 W Zużycie energii przy zastosowaniu 248 W Liczba opraw: 4 Zapotrzebowanie na energię: 1,35 W/m2/100 lx BRACKET 2 33 Oprawa: ANGLE 30 Powierzchnia pomieszczenia: 25,17 m2 Zużycie energii: 348 W Zużycie energii przy zastosowaniu 696 W Oszczędność energii w stosunku Zapotrzebowanie na energię przy zastosowaniu Oszczędność energii w stosunku do opraw konwencjonalnych: 61% do opraw konwencjonalnych: 50% 3,53 W/m2/100 lx 14 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe Liczba opraw: 4 Zapotrzebowanie na energię: 2,78 W/m2/100 lx WHY S3 44 Zapotrzebowanie na energię przy zastosowaniu 5,09 W/m2/100 lx 15

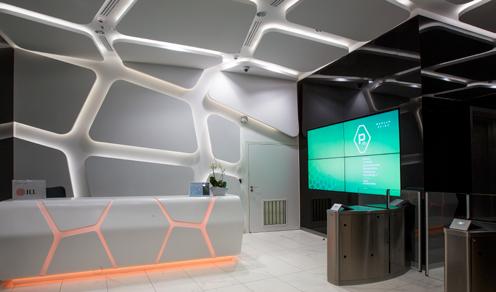

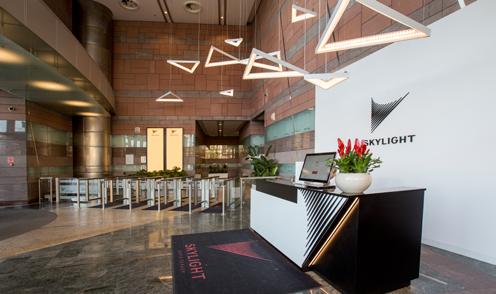

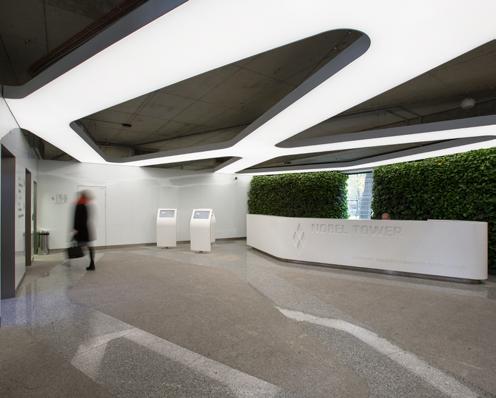

10 RECEPCJE/LOBBY S6000 LED LUNA LED TRANSPARENT TRIANGLE PRZYKŁAD Oprawa: TRIANGLE Powierzchnia pomieszczenia: 50,14 m2 Liczba opraw: 43 Zużycie energii: 328 W Zużycie energii przy zastosowaniu 708 W Zapotrzebowanie na energię: 2,13 W/m2/100 lx Zapotrzebowanie na energię przy zastosowaniu 4,01 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 54% 16 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 17

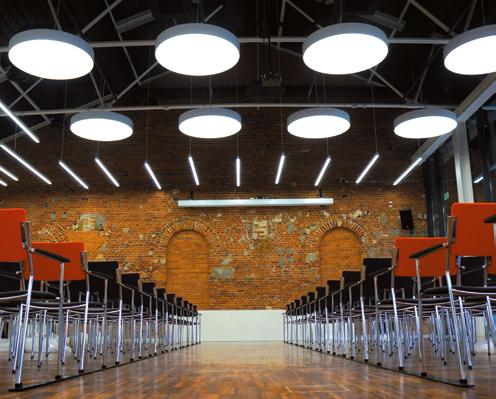

11 AULE FUN ROOMS S6000 LED S4000 LED CANOS LUNA LED 37 ARCH FLOWER LUNA LED RETRO 2 WHY PRZYKŁAD PRZYKŁAD Oprawa: S6000 LED Powierzchnia pomieszczenia: 300 m2 Zużycie energii: 2250 W Zużycie energii przy zastosowaniu 4760 W Oprawa: ARCH FLOWER COSMO ECLIPSE BRACKET 2 Powierzchnia pomieszczenia: 77,28 m2 COSMO ORION Zużycie energii: Liczba opraw: 30 Zapotrzebowanie na energię: 1,46 W/m2/100 lx Oszczędność energii w stosunku Zapotrzebowanie na energię przy zastosowaniu Oszczędność energii w stosunku do opraw konwencjonalnych: 53% do opraw konwencjonalnych: 53% 3,2 W/m2/100 lx 18 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 230 W Zużycie energii przy zastosowaniu 354 W Liczba opraw: 10 Zapotrzebowanie na energię: 1,16 W/m2/100 lx WHY S1 44 Zapotrzebowanie na energię przy zastosowaniu 3,86 W/m2/100 lx 19

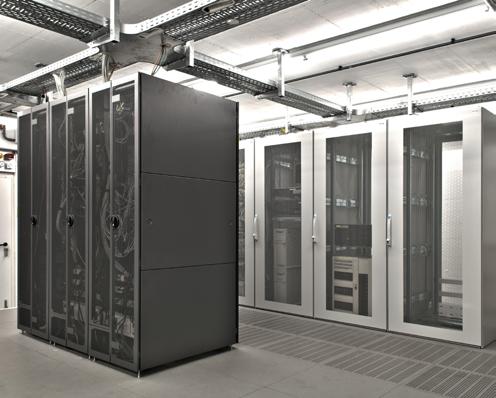

12 ARCHIWA SERWEROWNIE COSMO ECLIPSE COSMO APEX PLATO LED REGLUX COSMO APEX BASE LED 32 REGLUX 40 PRZYKŁAD Oprawa: COSMO ECLIPSE Powierzchnia pomieszczenia: 19,66 m2 Liczba opraw: 2 PRZYKŁAD Oprawa: COSMO APEX Powierzchnia pomieszczenia: 19,57 m2 Liczba opraw: 3 Zużycie energii: 64 W Zapotrzebowanie na energię: 1,19 W/m2/100 lx Zużycie energii: 123 W Zapotrzebowanie na energię: 1,09 W/m2/100 lx Zużycie energii przy zastosowaniu Zapotrzebowanie na energię przy zastosowaniu Zużycie energii przy zastosowaniu Zapotrzebowanie na energię przy zastosowaniu 135 W 3,10 W/m2/100 lx 352 W 3,36 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 53% Oszczędność energii w stosunku do opraw konwencjonalnych: 65% 20 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 21

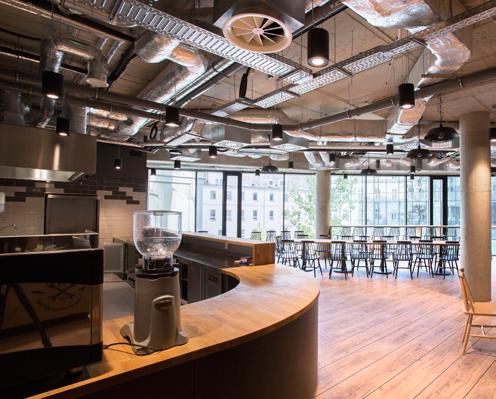

13 KANTYNY KUCHNIE S4000 LED 30 DOMINO 35 OPPOSITE 1 / DYNAWHITE 38 QUADRA LED 40 CAMELEON MIDI 2 TITANIA LED ECO TRIANGLE 42 BRACKET 1 33 PRZYKŁAD PRZYKŁAD Oprawa: QUADRA LED Powierzchnia pomieszczenia: 82,67 m2 Liczba opraw: 16 Oprawa: TRIANGLE Powierzchnia pomieszczenia: 15,75 m2 Liczba opraw: 2 Zużycie energii: 176 W Zużycie energii przy zastosowaniu 704 W Oszczędność energii w stosunku do opraw konwencjonalnych: 75% Zapotrzebowanie na energię: 1,09 W/m2/100 lx Zapotrzebowanie na energię przy zastosowaniu 4,08 W/m2/100 lx Zużycie energii: 82 W COSMO ECLIPSE COSMO APEX Zapotrzebowanie na energię: 2,43 W/m2/100 lx Zużycie energii przy zastosowaniu 150 W Zapotrzebowanie na energię przy zastosowaniu Oszczędność energii w stosunku 4,7 W/m2/100 lx do opraw konwencjonalnych: 45% 22 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 23

14 KOMUNIKACJA TOALETY S4000 LED ANGLE 30 CANOS PLATO LED AMARO BASE LED CAMELEON MIDI 1 PRIMA LED PRZYKŁAD PRZYKŁAD Oprawa: CANOS Powierzchnia pomieszczenia: 34,38 m2 Liczba opraw: 4 Zużycie energii: 96 W Zapotrzebowanie na energię: 2,79 W/m2/100 lx WHY S 44 Oprawa: PRIMA LED Powierzchnia pomieszczenia: 1,32 m2 Liczba opraw: 1 Zużycie energii: 22 W Zapotrzebowanie na energię: 8,03 W/m2/100 lx Zużycie energii przy zastosowaniu Zapotrzebowanie na energię przy zastosowaniu Zużycie energii przy zastosowaniu Zapotrzebowanie na energię przy zastosowaniu 342 W 8,49 W/m2/100 lx 84 W 26,45 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 72% Oszczędność energii w stosunku do opraw konwencjonalnych: 74% 24 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 25

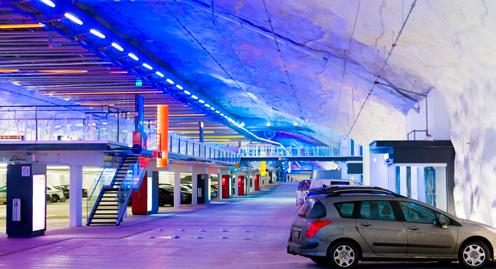

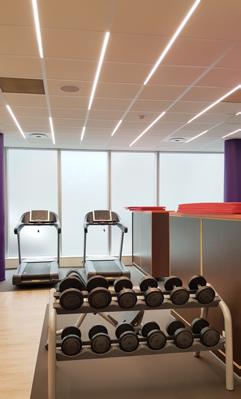

15 SIŁOWNIE PARKINGI S4000 LED 30 FLAT LED 36 COSMO APEX COSMO ORION PRZYKŁAD Oprawa: FLAT LED Powierzchnia pomieszczenia: 80 m2 Liczba opraw: 12 Zużycie energii: 480 W Zapotrzebowanie na energię: 1,75 W/m2/100 lx Zużycie energii przy zastosowaniu 744 W Zapotrzebowanie na energię przy zastosowaniu 3,12 W/m2/100 lx Oszczędność energii w stosunku do opraw konwencjonalnych: 35% COSMO APEX COSMO ORION COSMO ECLIPSE RACER MINI MILEDIA PARK FLOWER Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 27

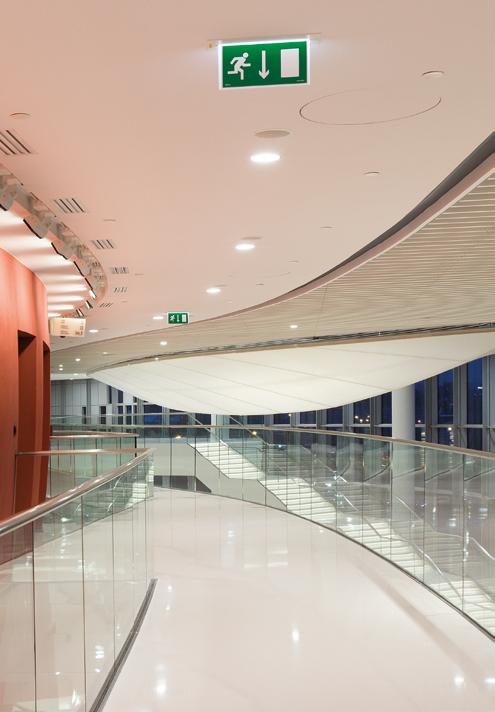

16 OŚWIETLENIE AWARYJNE OŚWIETLENIE AWARYJNE Jednym z wymogów budowlanych wobec budynków biurowych jest obowiązek posiadania odpowiedniej instalacji oświetlenia awaryjnego. Niezawodna sieć zapewnia osobom przebywającym w budynku bezpieczeństwo w razie sytuacji niebezpiecznych, wynikających z zaniku zasilania opraw oświetlenia podstawowego, umożliwiając szybką i bezproblemową ewakuację. Poprawność działania instalacji, sposób oraz częstotliwość przeprowadzania testów kontrolnych szczegółowo określają normy i przepisy prawa dotyczące oświetlenia awaryjnego. Produkowane przez nas systemy centralnego monitorowania opraw autonomicznych oraz systemy centralnego zasilania oświetlenia awaryjnego gwarantują spełnienie wszystkich tych warunków. Najnowszym osiągnięciem w zakresie systemów centralnego nadzoru opraw awaryjnych stał się system ES-CTI DALI, który został opracowany do sterowania, monitorowania i testowania opraw oświetlenia awaryjnego. Jak wskazuje nazwa, układ nadzoru został oparty o popularny, i co najważniejsze standardowy dla całego świata, system komunikacji DALI (ang. Digital Addressable Lighting Interface). Jest to protokół umożliwiający komunikację między różnymi elementami instalacji elektrycznej i systemem sterującym, niezależnie od użytych rozwiązań technologicznych. Wykorzystanie protokołu DALI pozwala na znacznie więcej niż wszystkie dotychczasowe systemy nadzoru opraw awaryjnych. Nową, rewolucyjną cechą jest integracja opraw awaryjnych i oświetlenia podstawowego na tych samych magistralach komunikacyjnych. Najistotniejszym elementem systemu są jednostki sterujące. Urządzenia dzięki zaszytemu oprogramowaniu, które umożliwia proste połączenie z dowolnym komputerem, tabletem czy smartfonem, są bardzo intuicyjne w obsłudze. Poza jednostkami topologię układu uzupełniają oprawy awaryjne wyposażone w mikroprocesorowy układ nadzoru. Jednak dzięki standaryzacji komunikacji w skład systemu ES-CTI DALI mogą wchodzić również oprawy oświetlenia podstawowego, a wraz z nimi czujki ruchu, czujki światła czy panele sterujące. VERTEX jest sterownikiem automatyki oświetleniowej zbierającym dane i nadzorującym podrzędne mu oprawy. Jest miejscem przechowywania informacji, dzięki czemu połączenie z dowolnego urządzenia daje możliwość pełnego administrowania, ustalania harmonogramów i dostępu do wcześniejszych raportów. Wbudowany zasilacz magistrali DALI pozwala na ograniczenie kosztów związanych z koniecznością montowania dodatkowych podzespołów i sprawia, że system, w skład którego wchodzi jednostka jest w pełni autonomiczny. Dzięki nowatorskim rozwiązaniom z zakresu komunikacji sieciowej TCP/IP sterowanie może odbywać się z dowolnej platformy systemowej obsługującej przeglądarkę internetową. Intuicyjne oprogramowanie pozwala na szybkie tworzenie dziennika raportów dla służb przeciwpożarowych, proste konfigurowanie całego systemu, wprowadzanie harmonogramów a także uzyskanie informacji o aktualnym stanie każdego elementu systemu. ARIS VERSO LED SCREEN BASIC LED 49 46/ MONITOR1 LED MONITOR1 IP65 LED MONITOR2 LED MONITOR2 IP65 LED LUMI VERSO LED-HO 53/54 MONITOR LED-OP 54 MONITOR LED-HO POINT LED COBRA moduły awaryjne ES-AW ES-NET CB220 VERTEX 56 56/ Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 29

17 system 4000 LED system AMARO Strumień światła: lm Moc: W Wydajność maks.: lm/w Strumień światła: lm Moc: W Wydajność maks.: 72 lm/w IP44 S4000 LED AMARO Cechy systemu 4000 LED: Cechy systemu AMARO: możliwość montażu nastropowego oraz zwieszania różne długości modułów 515, 1015, 1515, 2020 mm oprawa do montażu nastropowego lub naściennego w ofercie różne rozsyły 2 rodzaje dyfuzorów opal i mikropryzma dostępne wersje ON/OFF lub DALI dyfuzor opalowy świadectwo CNBOP możliwość budowania linii świetlnych certyfikat ENEC podwyższona szczelność IP44 wersja z czujką ruchu i zmierzchu *Dostępne również wersje awaryjne: CTI-DALI, CB220, ATI, STI *Dostępne również wersje awaryjne: CTI-DALI, CB220, ATI, STI system 6000 LED system ANGLE 30 Strumień światła: lm Strumień światła: lm Moc: W Moc: W Wydajność maks.: lm/w Wydajność maks.: 121 lm/w S6000 LED ANGLE 30 Cechy systemu 6000 LED: Cechy systemu ANGLE 30: możliwość montażu nastropowego oraz zwieszania możliwość budowania linii świetlnych oprawa zwieszana z dystrybucją światła pośredniego doskonała jednorodność światła 2 rodzaje dyfuzorów opal i mikropryzma różne długości modułów 515, 1015, 1515, 2020 mm całkowicie wyeliminowany efekt olśnienia, co zapewnia dostępne wersje ON/OFF lub DALI dostępne dwa warianty mocy i strumienia: dostępna wersja DYNAWHITE i CIRCADIAN wyjątkowy komfort pracy HO najwyższy strumień światła ponad 4000 lm/mb HE wysoki strumień światła ponad 2500 lm/mb *Dostępne również wersje awaryjne: CTI-DALI, CB220, ATI, STI 30 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 31

18 system ARCH FLOWER system BRACKET 1 i moduł BRACKET 1 Strumień światła: lm Moc: W Wydajność maks.: 95 lm/w IP44/40 system BRACKET 1 Dane techniczne BRACKET 1: Strumień światła: lm Moc: W Tpc: 3000K, 4000K Wydajność maksymalna 130 lm/w Klasa energetyczna: A+ ARCH FLOWER moduł BRACKET 1 Cechy systemu ARCH FLOWER: Cechy systemu/modułu BRACKET 1: innowacyjne rozwiązanie, zastrzeżony wzór 3 wielkości systemów MINI, MIDI oraz MAXI wersje MIDI i MAXI dostępne z soczewkami 30 i 50 MINI i MIDI dostępne z dyfuzorem mikropryzmatycznym możliwość niezależnej regulacji każdego modułu świecącego dostępne wersje z 2, 3 i 4 płatkami możliwość malowania oprawy na dowolny kolor z palety RAL dostępne wersje ON/OFF lub DALI unikalny, wypukły kształt oprawa z profilu aluminiowego malowanego proszkowo na kolor biały możliwość budowania struktur liniowych rozsył światła góra dół oddzielne sterowanie modułem dolnym i górnym dyfuzor opal oprawa dostępna w 3 długościach 980 mm, 1465 mm, 1950 mm oraz moduł 2920 mm do łączenia w linię dostępne wersje ON/OFF oraz DALI system BASE LED system BRACKET 2 i moduł BRACKET 2 Dane techniczne BRACKET 2 Strumień światła: 1400 lm Moc: 15 W Wydajność maks.: 93 lm/w IP21, 44 system BRACKET 2 Strumień światła: lm Moc: W Tpc: 3000K, 4000K Wydajność maksymalna 137 lm/w Klasa energetyczna: A+ BASE LED moduł BRACKET 2 Cechy systemu BASE LED: Cechy modułu BRACKET: oprawa naścienna lub nastropowa oprawa posiada podwyższony stopień szczelności (IP44) unikalny, wypukły kształt oddzielne sterowanie modułem dolnym i górnym dostępna wersja z czujnikiem ruchu i zmierzchu, który dyfuzor opalowy zapewnia równomierne oprawa z profilu aluminiowego malowanego proszkowo na raster paraboliczny z blachy aluminiowej MIRO pozwoli zoptymalizować koszty eksploatacji rozproszenie światła kolor biały oprawa dostępna w 3 długościach 980 mm, 1465 mm, możliwość budowania struktur liniowych 1950 mm oraz moduł 2920 mm do łączenia w linię rozsył światła góra dół dostępne wersje ON/OFF oraz DALI 32 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 33

19 system CAMELEON system COSMO FX Strumień światła: lm Moc: 8 58 W Wydajność maks.: lm/w, IP54 COSMO ORION COSMO APEX Strumień światła: lm Moc: W Wydajność maks.: 154 lm/w IP66 IK08 CAMELEON MIDI 1 CAMELEON MIDI 2 COSMO ECLIPSE Cechy systemu CAMELEON: Cechy systemu COSMO FX: oprawy z możliwością indywidualnej konfiguracji dostępne wersje dostropowe lub nastropowe oprawa zwieszana lub nabudowywana o podwyższonej wysoka skuteczność świetlna opraw do 154 lm/w i dostosowania systemu do wymogów przestrzeni możliwość zamówienia opraw o podwyższonej szczelności (IP54) odporności na niekorzystne warunki otoczenia oprawa posiada wysoki stopień szczelności (IP66) dostępne w dwóch kształtach: okrągłym lub kwadratowym dostępne wersje ON/OFF i DALI wykorzystana technologia LED zapewnia bardzo wysoką szybki i wygodny montaż oprawy: panel LED połączony z kloszem 4 wielkości, 3 warianty rozsyłu światła, uchylna lub stała efektywność możliwość wprowadzenia przewodu zasilającego z boków lub od optyka, różne warianty kolorystyczne korpus w kolorze szarym, lakierowanym metalicznym lub góry oprawy w 7 transparentnych kolorach oprawa spełnia wymogi oznaczenia D, tzn. ograniczonej temperatury klosz ze strukturą pryzmatyczną, klosz przezroczysty powierzchni (90 C) - według PN-EN z dodatkowym układem optycznym w postaci rastrów typu konstrukcja oprawy zoptymalizowana pod kątem wykorzystania Dark Light ograniczających poziom olśnienia technologii LED COSMO ORION podświetlany korpus mieszany rozsył dostępne również wersje awaryjne: CTI-DALI, CB220, ATI, STI światłości system CANOS system DOMINO Strumień światła: lm Moc: W Wydajność maks.: 104 lm/w Strumień światła: lm Moc: W Wydajność maks.: 105 lm/w CANOS DOMINO Cechy systemu CANOS: Cechy systemu DOMINO: cofnięty o 30 mm dyfuzor ogranicza olśnienie wersja AW oprawa do montażu dostropowego i zwieszanego niski współczynnik UGR odbłyśnik aluminiowy błyszczący certyfikat ENEC oprawa wykonana z blachy stalowej malowanej proszkowo 3 różne wymiary: 600x600, 1200x300, 600x300 mm dostępne opcje z zasilaczem zewnętrznym oraz PICO dostępne wersje ON/OFF lub DALI na kolor biały lub czarny (jak kostki domino) dostępne wersje dla stropów niemieckich: 622x311, 622x622 mm (zasilacz na płytce LED zintegrowany) dostępne również wersje awaryjne: CTI-DALI, CB220, ATI, STI 20 modułów święcących w różnych układach wzorowanych wysokość oprawy mm na oczkach kostki do gry lub kostki domino dostępne wersje ON/OFF i DALI szeroki rozsył światła zapewniający dobrą równomierność oświetlenia w pomieszczeniach 34 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 35

20 system FLAT LED system LUNA Strumień światła: lm Moc: W Wydajność maks.: 105 lm/w, IP44/ Strumień światła: lm Moc: W Wydajność maks.: 142 lm/w FLAT LED LUNA Cechy systemu FLAT LED: Cechy systemu LUNA: 4-warstwowy dyfuzor opalowy, idealnie rozprasza światło oprawa przystosowana do montażu w sufitach dostępna wersja zwieszana, nastropowa oraz brak efektu olśnienia UGR < 19 bardzo płaska tylko 13 mm, oprawa umożliwiająca montaż modułowych dostropowa (LUNA BIS LED) dostępna wersja DYNAWHITE i CIRCADIAN w sufitach podwieszanych z ograniczoną przestrzenią zastosowanie dyfuzora w postaci rozpraszającej błony dostępne wersje ON/OFF i DALI międzystropową termonapinalnej oprawa może przyjąć dowolny kształt równomiernie rozświetlony dyfuzor zapewniający idealne rozproszenie światła system FLAT LED OFFICE system MODERNA Strumień światła: 4000 lm Strumień światła: lm Moc: 40 W Moc: W Wydajność maks.: 100 lm/w Wydajność maks.: 142 lm/w, IP54/ FLAT LED OFFICE MODERNA 2 (600) MODERNA 2N (1200) MODERNA 3Z (1200) Cechy systemu FLAT LED OFFICE: Cechy systemu MODERNA: 6-warstwowy, specjalistyczny układ optyczny oprawa do montażu w sufitach modułowych lub oprawa zwieszana, nastropowa lub dostropowa wysokość oprawy w wersji dostropowej to jedynie 26 mm brak efektu olśnienia UGR < 19 nastropowo za pomocą specjalnej ramki przeznaczona do sufitów podwieszanych oraz z płyt g-k szybki i intuicyjny montaż równomierny rozsył światła dostępna wersja z opcją ściemniania DALI specjalistyczny raster z blachy aluminiowej MIRO SILVER dostępne wersje ON/OFF i DALI tylko 9 mm wysokości zapewnia doskonałą ochronę przed olśnieniem (UGR 14 19) certyfikat ENEC i wysoką równomierność oświetlenia dostępne również wersje awaryjne: CTI-DALI, CB220, ATI, STI 36 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 37

21 system OPPOSITE system PRIMA LED / PRIMA LED 2 Strumień światła: lm Moc: W Wydajność maks.: lm/w, K Strumień światła: lm Moc: W Wydajność maks.: 100 lm/w IP44 PRIMA LED OPPOSITE 1 / DYNAWHITE OPPOSITE 2 / DYNAWHITE Cechy systemu OPPOSITE: Cechy systemu PRIMA LED / PRIMA LED 2: oprawa do montażu w stropach modułowych oraz z płyt g-k dostępna wersja DYNAWHITE, czyli możliwość dynamicznej podwyższona szczelność do IP44 świadectwo CNBOP możliwy montaż nastropowy przy użyciu dodatkowej ramki zmiany temperatury barwowej bieli wersja AW dostępne z dyfuzorem kwadratowym, okrągłym, wklęsłym dostępne wersje ON/OFF i DALI dostępne wersje ON/OFF i DALI lub wypukłym dyfuzor mikropryzmatyczny doskonale rozpraszający światło *Dostępne również wersje awaryjne: CTI-DALI, CB220, ATI, STI system PLATO LED/ PLATO LED ECO system PURE Strumień światła: lm Strumień światła: lm Moc: W Moc: W Wydajność maks.: lm/w Wydajność maks.: 124 lm/w Tcp: 4000K CRI: > 90, > 80 IP65 PLATO LED PURE Cechy systemu PLATO LED/ PLATO LED ECO: Cechy systemu PURE: oprawa nastropowa lub naścienna z bezpiecznym *Dostępne również wersje awaryjne: CTI-DALI, CB220, ATI, STI dostępne 3 wersje systemu PURE 1, PURE 3 i PURE 4 dyfuzorem z tworzywa wysoka szczelność IP65 dostępne 3 średnice 300 mm, 400 mm, 500 mm oprawa zaprojektowana do zastosowania równomiernie rozproszone światło w pomieszczeniach czystych, oprawa łatwa do utrzymania w czystości długa żywotność źródeł LED dyfuzor z matowionego szkła hartowanego (PURE 1), 38 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe pryzmatyczny z PMMA (PURE 3), przezroczystego szkła hartowanego wraz z rastrem parabolicznym typu Dark Light (PURE 4) oprawa dostępna w 2 rozmiarach 597x597 i 1197x297 mm dostępne wersje ON/OFF i DALI temperatura barwowa 4000K, inne temperatury barwowe na zamówienie 39

22 system QUADRA LED system RETRO 2 Strumień światła: lm Moc: W Wydajność maks.: 115 lm/w Strumień światła: lm Moc: W Wydajność maks.: 93 lm/w Tcp: 3000K QUADRA LED RETRO 2 Cechy systemu QUADRA LED: Cechy systemu RETRO2: wysokiej jakości odbłyśnik z matowej blachy MIRO wersja AW design w stylu retro różne kolory do wyboru UGR < 19 dostępne wersje ON/OFF i DALI oprawa przeznaczona do oświetlania klubów, kawiarni, dwie wielkości oprawy: 375 mm i 450 mm ramka z ciśnieniowego odlewu aluminium świadectwo CNBOP restauracji, recepcji, hoteli i loftów dostępna również wersja QUADRA 2 z zasilaczem PICO dostępne również wersje awaryjne: CTI-DALI, CB220, ATI, STI (zintegrowanym ze źródłem LED) system REGLUX system TITANIA LED ECO Strumień światła: lm Strumień światła: lm Moc: W Moc: W Wydajność maks.: 123 lm/w Wydajność maks.: 110 lm/w IP44 REGLUX TITANIA LED ECO Cechy systemu REGLUX: Cechy systemu TITANIA LED ECO: wydajna oprawa nastropowa oprawa nastropowa lub naścienna dostępna wersja z opcją ściemniania DALI dostępne dwa warianty mocy i strumienia: szara, stalowa ramka nadaje oprawie nowoczesny, dostępne również wersje awaryjne: CTI-DALI, CB220, ATI, STI HO najwyższy strumień światła ponad 7400 lm/mb elegancki wygląd HE wysoki strumień światła ponad 6000 lm/mb dyfuzor opalowy zapewnia równomiernie rozproszenie światła 40 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 41

23 system TRANSPARENT system WHY 1, WHY 2 Strumień światła: lm Moc: W Wydajność maks.: 100 lm/w Strumień światła: lm Moc: W Wydajność maks.: 100 lm/w TRANSPARENT WHY 2 Cechy systemu TRANSPARENT: Cechy systemu WHY 1, WHY 2 unikalna technologia dystrybucji światła dzięki zastosowaniu przeźroczystego dyfuzora zapewnia równomiernie rozproszone światło i niski współczynnik olśnienia UGR < 19 nowoczesny wygląd, lekka konstrukcja 2 wielkości oprawy: 600 mm, 1200 mm dostępna wersja CIRCADIAN, która poprzez zmianę widma światła wpływa na proces uwalniania melatoniny i reguluje okołodobowy rytm człowieka dostępne wersje ON/OFF oraz DALI innowacyjne rozwiązanie oprawy liniowej z dystrybucją światła w czterech kierunkach nowoczesny design, wklęsły kształt oprawy 2 typy systemu WHY WHY 1 (boki świecą na biało), WHY 2 (boki świecą w kolorach RGB) boki oprawy zasilane z oddzielnego obwodu dyfuzor opalowy ściemnianie w systemie DALI system TRIANGLE system WHY 3, WHY 4 Strumień światła: lm Strumień światła: lm Moc: W Moc: W Wydajność maks.: 93 lm/w Wydajność maks.: 110 lm/w TRIANGLE 650 TRIANGLE 1300 WHY 3 Cechy systemu TRIANGLE: Cechy systemu WHY 3, WHY 4 innowacyjne wzornictwo projekt MEDUSA GROUP system posiada 2 wielkości 650 mm i 1300 mm innowacyjne rozwiązanie oprawy liniowej z dystrybucją boki oprawy zasilane z oddzielnego obwodu możliwość tworzenia wielopoziomowych struktur dostępne wersje ON/OFF, DALI i SWITCH DIM światła w czterech kierunkach raster paraboliczny świetlnych nowoczesny design, wklęsły kształt oprawy ściemnianie w systemie DALI oprawy posiadają 2 rodzaje dyfuzorów opal 2 typy systemu WHY WHY 3 (boki świecą na biało), i mikropryzma WHY 4 (boki świecą w kolorach RGB) 42 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 43

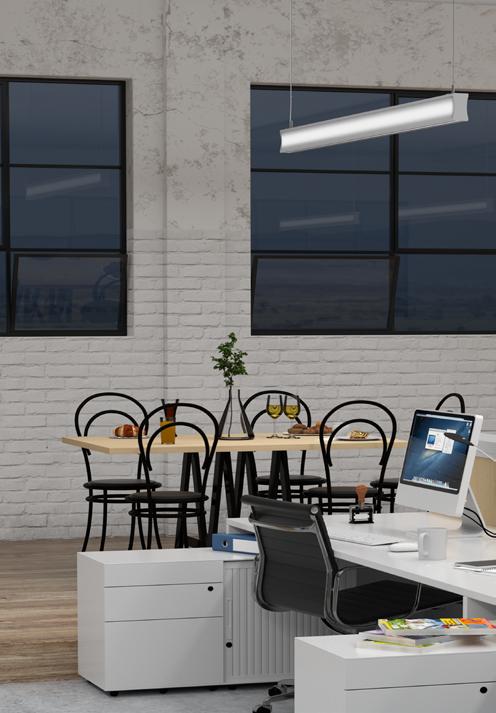

24 system WHY S1 i moduł WHY S1 Dane techniczne dla systemu: system WHY S1 Strumień światła: lm Moc: W Tpc: 3000K, 4000K Wydajność maksymalna 130 lm/w Klasa energetyczna: A+ moduł WHY S1 Cechy systemu/modułu WHY S1 unikalny, wklęsły kształt oprawa z profilu aluminiowego malowanego proszkowo na kolor biały możliwość budowania struktur liniowych rozsył światła góra dół oddzielne sterowanie modułem dolnym i górnym dyfuzor opal oprawa dostępna w 3 długościach 980 mm, 1465 mm, 1950 mm oraz moduł 2920 mm do łączenia w linię dostępne wersje ON/OFF oraz DALI system WHY S3 i moduł WHY S3 system WHY S3 Strumień światła: lm Moc: W Tpc: 3000K, 4000K Wydajność maksymalna 137 lm/w Klasa energetyczna: A+ WHY S3 moduł WHY S3 Cechy systemu/modułu WHY S3 unikalny, wklęsły kształt oprawa z profilu aluminiowego malowanego proszkowo na kolor biały możliwość budowania struktur liniowych rozsył światła góra dół oddzielne sterowanie modułem dolnym i górnym raster paraboliczny z blachy aluminiowej MIRO oprawa dostępna w 3 długościach 980 mm, 1465 mm, 1950 mm oraz moduł 2920 mm do łączenia w linię dostępne wersje ON/OFF oraz DALI 44 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 45

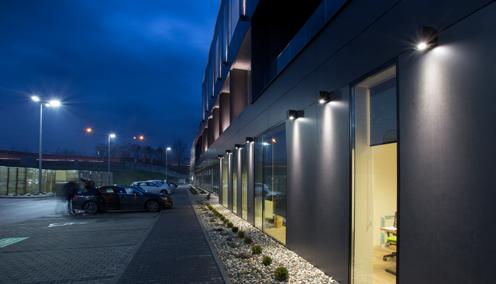

25 OŚWIETLENIE ZEWNĘTRZNE OŚWIETLENIE ZEWNĘTRZNE system MILEDIA system RACER MINI Strumień światła: lm Moc: W Wydajność maks.: 107 lm/w, 5700K IP65 IK10 Strumień światła: lm Moc: W Wydajność maks.: 121 lm/w Tcp: 4000K, 6000K CRI: > 70 IP66 MILEDIA RACER MINI Cechy systemu MILEDIA: Cechy systemu RACER MINI: oprawa do montażu na słupie 3 rodzaje dyfuzora: opalowy, ryflowany, obudowa z ciśnieniowego odlewu aluminium współpracuje ze sterowaniem StepDIM, budowa jednokomorowa, obudowa z aluminium przeźroczysty beznarzędziowy dostęp do komory osprzętu AstroDIM, DALI oraz sterowaniem współpracuje z systemem sterowania 4DIM (AstroDIM) budowa dwukomorowa - oddzielona komora optyczna od bezprzewodowym Zlight komory osprzętu elektrycznego temperatura pracy od -30 C do 50 C system PARK FLOWER Strumień światła: lm Moc: W Wydajność maks.: lm/w IP65 PARK FLOWER Cechy systemu PARK FLOWER: możliwość zastosowania 2,3,4 lub większej ilości płatków opcjonalnie możliwość sterowania za pomocą unikalna możliwość zmiany fotometrii oprawy poprzez systemu DALI odchylenie i obrót płatków 2 rodzaje dyfuzora: przezroczysty lub matowy 46 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 47

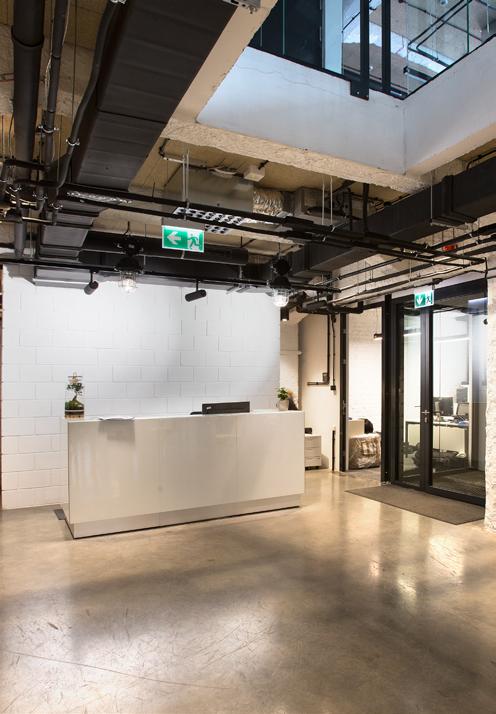

26 OŚWIETLENIE AWARYJNE system ARIS ASON Moc źródła światła: 1W, 2W, 220 V DC ARIS Cechy systemu ARIS: wykonanie: tworzywo sztuczne, PC montaż: naścienny rozpoznawalność znaku: 25 m **STI wersja standard, ATI wersja indywidualnie nadzorowana, CTI-DALI wersja centralnie nadzorowana DALI, CB220 wersja do centralnej baterii 220V system ARIS ASDZ Moc źródła światła: 2W, 3W, 220 V DC ARIS Cechy systemu ARIS: wykonanie: tworzywo sztuczne, PC montaż: zwieszany rozpoznawalność znaku: 25 m system VERSO LED VSN Moc źródła światła: 1,2 W, 220 V DC VERSO LED VSN Cechy systemu VERSO LED VSN: wykonanie: tworzywo sztuczne, PC, PMMA montaż: nastropowy rozpoznawalność znaku: 30 m 48 Kompleksowe Rozwiązania Oświetleniowe 49

27 OŚWIETLENIE AWARYJNE OŚWIETLENIE AWARYJNE system VERSO LED VSD system MONITOR1 LED Moc źródła światła: 1,2 W, 220 V DC Moc źródła światła: 1,2 W, 220 V DC VERSO LED VSD MONITOR1 LED Cechy systemu VERSO LED VSD: Cechy systemu MONITOR1 LED: wykonanie: tworzywo sztuczne, PC, PMMA rozpoznawalność znaku: 30 m wykonanie: tworzywo sztuczne, PC rozpoznawalność znaku: 20 m montaż: dostropowy montaż: naścienny system VERSO LED VSZ system MONITOR1 IP65 LED Moc źródła światła: 1,2 W Moc źródła światła: 1,2 W IP65, 220 V DC, 220 V DC VERSO LED VSZ MONITOR1 IP65 LED Cechy systemu VERSO LED VSZ: Cechy systemu MONITOR1 IP65 LED: wykonanie: tworzywo sztuczne, PMMA wykonanie: tworzywo sztuczne, PC rozpoznawalność znaku: 22 m montaż: zwieszany montaż: naścienny system SCREEN BASIC LED system MONITOR2 LED Moc źródła światła: 1,2 W Moc źródła światła: 1,2 W Klasa ochronności: I, II, 220 V DC, 220 V DC SCREEN BASIC LED MONITOR2 LED Cechy systemu SCREEN BASIC LED: Cechy systemu MONITOR2 LED: wykonanie: profil aluminiowy, PMMA rozpoznawalność znaku: 25, 30 m wykonanie: tworzywo sztuczne, PC rozpoznawalność znaku: 30 m montaż: nastropowy montaż: nastropowy 50 Kompleksowe Rozwiązania Oświetleniowe 51

28 OŚWIETLENIE AWARYJNE OŚWIETLENIE AWARYJNE system MONITOR2 IP65 LED system VERSO LED-HO VUN Moc źródła światła: 1,2 W IP65, 220 V DC Moc źródła światła: 1x1, 1x3 W, 220 V DC MONITOR2 IP65 LED VERSO LED-HO VUN Cechy systemu MONITOR2 IP65 LED: Cechy systemu VERSO LED-HO VUN: wykonanie: tworzywo sztuczne, PC rozpoznawalność znaku: 30 m wykonanie: tworzywo sztuczne, PC montaż: nastropowy montaż: nastropowy system LUMI LUN system VERSO LED-HO VUD Moc źródła światła: 1x1, 1x2, 1x3 W Moc źródła światła: 1x1, 1x3 W IP65, 220 V DC, 220 V DC Rozsył światła: CR, VWD, ASM, WD LUMI VERSO LED-HO VUD Cechy systemu LUMI: Cechy systemu VERSO LED-HO VUD: wykonanie: tworzywo sztuczne, PC wykonanie: tworzywo sztuczne, PC montaż: nastropowy montaż: dostropowy system LUMI LUD system VERSO LED-HO VDN Moc źródła światła: 1x1, 1x2, 1x3 W Moc źródła światła: 4x1 W IP65, 220 V DC, 220 V DC Rozsył światła: CR, VWD, ASM, WD LUMI VERSO LED-HO VDN Cechy systemu LUMI: Cechy systemu VERSO LED-HO VDN: wykonanie: tworzywo sztuczne, PC wykonanie: tworzywo sztuczne, PC montaż: dostropowy montaż: nastropowy 52 Kompleksowe Rozwiązania Oświetleniowe 53

29 OŚWIETLENIE AWARYJNE OŚWIETLENIE AWARYJNE system VERSO LED-HO VDD system MONITOR1 IP65 LED-HO Moc źródła światła: 4X1 W, 220 V DC Moc źródła światła: 1x1, 1x2, 1x3 W IP65, 220 V DC VERSO LED-HO VDD MONITOR1 IP65 LED-HO Cechy systemu VERSO LED-HO VDD: Cechy systemu MONITOR1 IP65 LED-HO: wykonanie: tworzywo sztuczne, PC, PMMA wykonanie: tworzywo sztuczne, PC montaż: dostropowy montaż: nastropowy MONITOR1 LED OP10 system MONITOR1 IP65 LED-HO Moc źródła światła: 1,2 W Moc źródła światła: 4x1 W IP65, 220 V DC, 220 V DC MONITOR1 LED MONITOR1 IP65 LED-HO Cechy systemu MONITOR1 LED OP10: Cechy systemu MONITOR1 IP65 LED-HO: wykonanie: tworzywo sztuczne, PC wykonanie: tworzywo sztuczne, PC montaż: naścienny lub nastropowy montaż: nastropowy system MONITOR1 IP65 LED OP20 system POINT LED Moc źródła światła: 1,2 W IP65, 220 V DC Moc źródła światła: 1x1, 1x2 W, 220 V DC MONITOR1 P65 LED POINT LED Cechy systemu MONITOR1 IP65 LED OP20: wykonanie: tworzywo sztuczne, PC montaż: naścienny lub nastropowy Cechy systemu POINT LED: wykonanie: tworzywo sztuczne, PC montaż: dostropowy, w blasze lub w oprawie 54 Kompleksowe Rozwiązania Oświetleniowe 55

30 OŚWIETLENIE AWARYJNE OŚWIETLENIE AWARYJNE system COBRA moduły awaryjne ES-AW-9 Moc źródła światła: 2x1 W, 220 V DC Moc trybu awaryjnego: 3 W COBRA ES-AW-9 Cechy systemu COBRA: Cechy systemu ES-AW-9: blacha stalowa lakierowana montaż: dostropowy dostępne wersje: CTI-DALI, ATI korpus PC montaż: dostropowy lub w oprawie Stałomocowy moduł awaryjny do wbudowania w oprawę lub umieszczenia w przestrzeni międzystropowej przeznaczony do pracy ze źródłami LED. system COBRA ES-NET CB220 Moc źródła światła: 1x1, 1x2, 1x3 W Maksymalna ilość urządzeń dla jednostki: nieograniczona Maksymalna ilość urządzeń na magistrali: 20 Ilość magistral: nieograniczona, 220 V DC Prąd obciążenia każdego obwodu: 3 A Maksymalna moc obciążenia systemu: 1.5 kva, 2 kva, 5.2 kva, 9.2 kva, 14.4 kva, 18 kva COBRA I P 20 Wyświetlacz LCD Cechy systemu COBRA: blacha stalowa lakierowana montaż: dostropowy moduły awaryjne ES-AW-8 ES-NET CB220, 220 V DC Cechy systemu ES-NET CB220: programowanie systemu za pomocą: aplikacji serwisowej, przeglądarki internetowej, klawiatury modułu sterującego Master testowanie opraw po linii zasilającej współpraca z BMS (Building Management System) możliwość bezpośredniej komunikacji z komputerem poprzez siec Ethernet stosowane baterie typu AGM o projektowanej żywotności 10 lat automatyczna kalibracja opraw i obwodów ES-AW-8 Cechy systemu ES-AW-8: korpus PC montaż: dostropowy lub w oprawie Stałoprądowy moduł awaryjny do wbudowania w oprawę lub umieszczenia w przestrzeni międzystropowej przeznaczony do pracy ze źródłami LED. 56 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 57

31 VERTEX VERTEX Cechy jednostki sterującej VERTEX: Sterownik automatyki oświetleniowej przeznaczony do kontroli rozległych systemów oświetlenia podstawowego i awaryjnego. Umożliwia zdalne nadzorowanie, konfigurowanie, sterowanie a nawet serwisowanie urządzeń podpiętych do systemu. Jest w pełni autonomiczną jednostką z wbudowanymi trzema protokołami komunikacji: z użytkownikiem za pośrednictwem wygodnej aplikacji WEB, z oprawami za pomocą międzynarodowego standardu DALI, z systemami zarządzania budynkiem (BMS) dzięki Modbus IP. Funkcje sterownika automatyki oświetleniowej: monitorowanie stanu baterii i źródła światła w oprawach oświetlenia awaryjnego ciągła komunikacja z oprawami aktualizacja statusu w czasie rzeczywistym wykonywanie testów funkcjonalnych i autonomii dla wybranych grup testowych inicjowane ręcznie lub automatycznie w w zaplanowanych terminach dostęp do nadzoru i konfiguracji całego systemu poprzez intuicyjną aplikację WEB z dowolnego urządzenia obsługującego przeglądarkę internetową (smartfon, tablet, komputer) i z dowolnej platformy systemowej (Windows, Android, Linux, ios) samoczynne skanowanie nowo podłączanych opraw dzięki technologii DEVICE DISCOVERY możliwość zaplanowania formatowania akumulatorów dla każdej grupy testowej opóźnienie powrotu do normalnej pracy opraw awaryjnych po powrocie napięcia zasilającego (funkcja PROLONG TIME) możliwość wprowadzenia blokady trybu awaryjnego opraw możliwość ustawienia trybu pracy oprawy awaryjnej z poziomu aplikacji możliwość sterowania jasnością oprawy w trybie podstawowym dowolne programowanie harmonogramu testów i sterowania opraw (poziom jasności, on/off) w zakładce kalendarz wbudowana pamięć do zapisywania konfiguracji systemu i dziennika zdarzeń dostęp do dziennika zdarzeń zgodnego z normą PN-EN przez pendrive i aplikację WEB obsługa protokołu komunikacji Modbus IP do współpracy z systemem zarządzania budynkiem (BMS) automatyczna aktualizacja oprogramowania autonomiczne zarządzanie systemem oświetlenia awaryjnego (nie wymaga komputera do pracy) identyfikacja opraw za pomocą pulsacji podstawowego źródła światła podział zainstalowanych opraw na 8 grup testowych i dowolną ilość grup sterujących 58 Kompleksowe Rozwiązania Oświetleniowe Kompleksowe Rozwiązania Oświetleniowe 59
