DOWNLIGHT MINIMIDIMAXI GECO RODZINA OPRAW OŚWIETLENIOWYCH TYPU DOWNLIGHT

Transkrypt

1 RODZINA OPRAW OŚWIETLENIOWYCH TYPU DOWNLIGHT

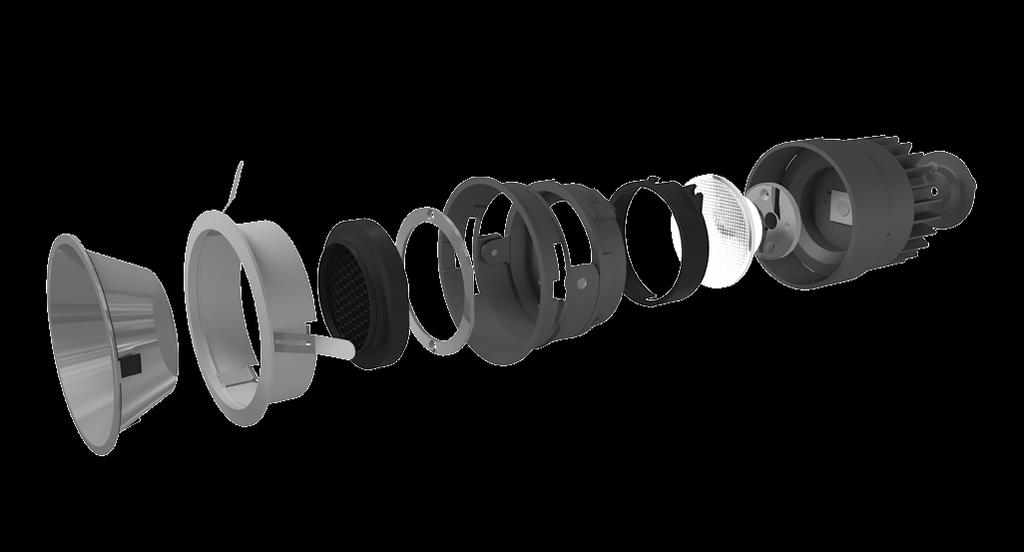

2 Wymienne odbłyśniki (8 rodzajów) Obudowa okrągła lub kwadratowa Uchylny moduł odbłyśnika (45 ) Soczewka (3 kąty rozsyłu) Moduł LED COB (4 moce) Akcesoria mocowane magnetycznie (plaster miodu i szkło) Radiator Aluminiowy (3 wielkości)

3 MINI MIDI MAXI Rodzina innowacyjny system oświetlenia dekoracyjnego i podstawowego. System daje możliwość pełnej konfiguracji poprzez zastosowanie szerokiej gamy komponentów. Modułowa konstrukcja oraz mocowania typu CLICK pozwalają na szybką modyfikację oprawy. Wykorzystanie blaszek sprężynowych i szybkozłączek gwarantuje łatwy montaż. Odbłyśniki występują zarówno w wersjach matowych jak i błyszczących. Wpływa to na zmianę wyglądu oprawy oraz właściwości świetlnych przy zachowaniu odwzorowania barw na poziomie Ra>90 lub Ra>80. Zastosowana technologia COB (chip-on-board) oraz soczewkowy układ optyczny wpływają na wysoką wydajność oprawy. Niewielkie rozmiary oraz wysoka estetyka systemu pozwalają na wykorzystanie go w takich przestrzeniach, jak: muzea, galerie, butiki klasy premium czy gabinety dentystyczne. Dodatkowe akcesoria, które pozwalają na modyfikację efektów świetlnych, mocowane są magnetycznie. Strumień świetlny lm Korpus obudowy z odlewu aluminiowego, anodowany Rozsyły: 12, 24 i 36 Układ optyczny z możliwością uchylania do wersji wallwasher 45 Soczewkowy układ optyczny z zewnętrznym odbłyśnikiem Dwa kształty obudowy: kwadratowy i okrągły Trzy temperatury barwowe: 2700K, 3000K i 4000K Dwa stopnie odwzorowania barw: Ra>80, Ra>90 System modułowy pozwalający na sprawną wymianę komponentów 8 odbłyśników do wyboru: srebrny błyszczący, biały matowy, biały karbowany matowy, czarny matowy, czarny tytanowy błyszczący, czarny karbowany matowy, złoty błyszczący oraz pinhole Akcesoria mocowane magnetycznie: plaster miodu lub szkło 2 Rodzina opraw oświetleniowych typu Downlight Rodzina opraw oświetleniowych typu Downlight 3

4 uwolnij swoją kreatywność MINI i MIDI - Butiki - Hole i korytarze - Kluby - Recepcje - Hotele i pensjonaty MAXI - Hotele i apartamenty - Sklepy i galerie handlowe - Obiekty użyteczności publicznej 4 Rodzina opraw oświetleniowych typu Downlight Rodzina opraw oświetleniowych typu Downlight 5

5 Vertex Rozsył światłości dostosowany do twoich potrzeb SLS sterowniki automatyki Vertex punkt dostępu (opcjonalnie) przełącznik sieciowy urządzenie sterujące czujka Wallwasher 45 Sterowanie oprawami UTP 5e (TCP/IP) DALI: Vertex do 192 opraw CASAMBI: Raptor do 4 opraw Total do 64 opraw Casambi Zaawansowany system automatyki oświetleniowej Sieć Bluetooth 4.0 w topologii siatkowej Vertex jest zaawansowanym systemem automatyki oświetleniowej opartym o uniwersalny protokół sterowania DALI. Instalacja jest przejrzysta i intuicyjna w nadzorowaniu, a koszty montażu znacznie niższe. Łatwość obsługi systemu w połączeniu z zaawansowanymi możliwościami testowania, raportowania i konfigurowania dają możliwość pełnego wykorzystania najnowszych osiągnięć technologicznych z zakresu sterowania, nadzoru i łączności. Synchronizacja przez chmurę Stare przełączniki zmienione na inteligentne 6 Rodzina opraw oświetleniowych typu Downlight Rodzina opraw oświetleniowych typu Downlight 7

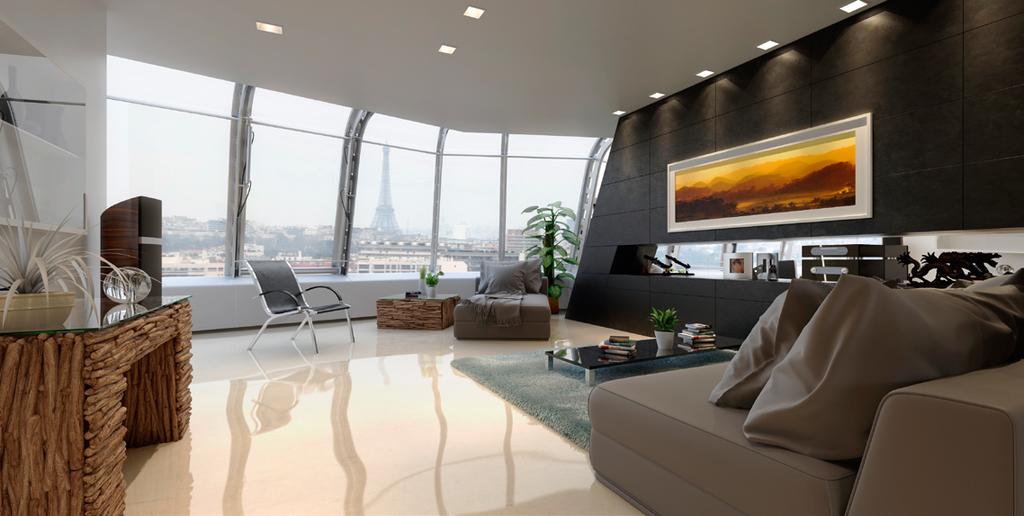

6 apartamenty

7 MINI MINI dostropowa oprawa LED; strumień świetlny: 790 lm; skuteczność świetlna: 79 lm / W; temperatura barwowa: 2700K 3000K, 4000K, ogólny wskaźnik oddawania barw: Ra>80, Ra>90; znamionowa średnia trwałość LED dla L70B50: do h, L80B50: do h, L90B50: do h; standardowe odchylenie dopasowania kolorów: SDCM<3; grupa bezpieczeństwa fotobiologicznego: 1; rozsył światłości: bezpośredni; 3 kąty rozsyłu: 12, 24, 36 ; ujednolicony wskaźnik olśnienia: UGR 7 11; napięcie znamionowe: V AC; moc: 10W; bezpieczny zasilacz typu SELV poza oprawą; sterowanie: ON/OFF lub DALI, złączka 3 lub 5 polowa; klasa ochronności: II; stopień ochrony IP20; korpus z ciśnieniowego odlewu aluminium, ramka kwadratowa lub okrągła malowana proszkowo; odbłyśnik metalizowany, błyszczący lub matowy z poliwęglanu, układ soczewkowy z tworzywa; możliwy wychył oprawy do wersji wallwasher ok. 45 ; wymiary (Ø x W): 90 x 101 mm, (D x S x W): 90 x 90 x 101 mm; waga: 0,40 kg; kolor katalogowy: biały; deklaracje: CE. Montaż Typ oprawy Styl Kierunek rozsyłu światła Rozsył światła Kształt Kolor Materiał obudowy dostropowy downlight nowoczesny bezpośredni w dół kołowo symetryczny 12, 24, 36 lub wallwasher okrągły lub kwadratowy biały RAL9016, inne kolory na zamówienie odlew aluminiowy MINI Optyka soczewka z PC + odbłyśnik Typ led COB Ra >80, >90 To nowoczesna, dostropowa oprawa typu downlight. Dzięki niewielkim rozmiarom idealnie sprawdza się w takich przestrzeniach jak butiki, kluby czy recepcje hotelowe. MINI posiada układ optyczny z możliwością uchylania do wersji wallwasher. Ramka dostępna w wersji okrągłej lub kwadratowej. Uchylny układ optyczny Funkcja / zasilanie Max. skuteczność świecenia Moc Strumień świetlny Stopień szczelności Certyfikat Klasa ochronności Max. temperatura pracy tak ON/OFF, DALI 79 lm / W 10 W 790 lm IP20 CE II 250C Strumień świetlny 790 lm Korpus obudowy z odlewu aluminiowego, anodowany Rozsyły: 12, 24 i 36 Układ optyczny z możliwością uchylania do wersji wallwasher 45 Soczewkowy układ optyczny z zewnętrznym odbłyśnikiem Dwa kształty ramki: kwadratowy i okrągły Trzy temperatury barwowe: 2700K, 3000K i 4000K Dwa stopnie odwzorowania barw: Ra>80, Ra>90 System modułowy pozwalający na sprawną wymianę komponentów Średnica obudowy: 90 mm 8 odbłyśników do wyboru: srebrny błyszczący, biały matowy, biały karbowany matowy, czarny matowy, czarny tytanowy błyszczący, czarny karbowany matowy, złoty błyszczący oraz biały kołnierz Waga netto 0,4 kg Wymiary obudowy (Ø x wys.) 90 x 101 mm, (dł. x szer. x wys.) 90 x 90 x 101 mm Napięcie zasilania 230V AC Temperatura barwowa 2700K, 3000K, 4000K Grupa ryzyka fotobiologicznego 1 Dodatkowe opcje możliwość wymiany odbłyśników dostępne różne kolory x52x22 mm x52x22 mm Ø Akcesoria mocowane magnetycznie: plaster miodu lub szkło Ø 75 mm 75 x 75 mm cd/klm η = 100% C0 - C180 C90 - C Rodzina opraw oświetleniowych typu Downlight Rodzina opraw oświetleniowych typu Downlight 11

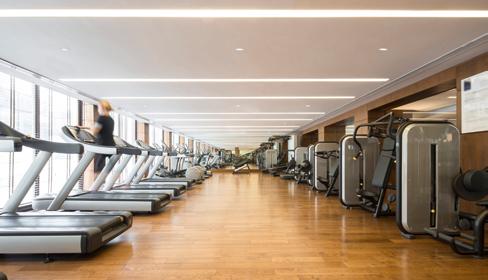

8 MINI obiekty sportowe i fitness Konfigurator kodu MINI kod?????????? R???? system montaż typ GK1 MINI W / 790 lm 0 dostropowy 1 ring 2 ring uchylny 3 ramka 4 uchylna ramka rozsył odbłyśnik N srebrny błyszczący 1 biały matowy 2 czarny matowy 3 biały karbowany 4 czarny karbowany 5 tytanowy błyszczący 6 złoty błyszczący 7 pinhole IP CRI, temperatura barwowa sterowanie kolor 1 IP20 2 LED LED LED LED LED ON/OFF 6 DALI 8 DALI + Bluetooth RAPTOR R9016 RAL 9016 gabinety medyczne Akcesoria: plaster miodu MINI szkło ochronne MINI 12 Rodzina opraw oświetleniowych typu Downlight Rodzina opraw oświetleniowych typu Downlight 13

9 MIDI 1 MIDI 1 dostropowa oprawa LED; strumień świetlny: 1600 lm; skuteczność świetlna: 123 lm / W; temperatura barwowa: 2700K 3000K, 4000K, ogólny wskaźnik oddawania barw: Ra>80, Ra>90; znamionowa średnia trwałość LED dla L70B50: do h, L80B50: do h, L90B50: do h; standardowe odchylenie dopasowania kolorów: SDCM<3; grupa bezpieczeństwa fotobiologicznego: 1; rozsył światłości: bezpośredni; 3 kąty rozsyłu: 12, 24, 36 ; ujednolicony wskaźnik olśnienia: UGR 5 10; napięcie znamionowe: V AC; moc: 13 W; bezpieczny zasilacz typu SELV poza oprawą; sterowanie: ON/OFF lub DALI, złączka 3 lub 5 polowa; klasa ochronności: II; stopień ochrony IP20; korpus z ciśnieniowego odlewu aluminium, ramka kwadratowa lub okrągła malowana proszkowo; odbłyśnik metalizowany, błyszczący lub matowy z poliwęglanu, układ soczewkowy z tworzywa; możliwy wychył oprawy do wersji wallwasher ok. 45 ; wymiary (Ø x W): 140 x 140 mm, (D x S x W): 140 x 140 x 101 mm; waga: 0,80 kg; kolor katalogowy: biały; deklaracje: CE. Montaż Typ oprawy Styl Kierunek rozsyłu światła Rozsył światła Kształt Kolor Materiał obudowy dostropowy downlight nowoczesny bezpośredni w dół kołowo symetryczny 12, 24, 36 lub wallwasher okrągły lub kwadratowy biały RAL9016, inne kolory na zamówienie odlew aluminiowy MIDI 1 Optyka soczewka z PC + odbłyśnik Typ led COB Ra >80, >90 Uchylny układ optyczny tak To dostropowa oprawa oświetlenia dekoracyjnego i podstawowego o średniej wielkości. Dedykowana do takich przestrzeni jak hotele i pensjonaty, budynki mieszkalno-usługowe czy hole i korytarze. Układ optyczny ma możliwość wychyłu o ok. 45 co umożliwia doskonałe doświetlenie ścian. Dostępne są dwa kształty obudowy: kwadratowy i okrągły. Funkcja / zasilanie Max. skuteczność świecenia Moc Strumień świetlny Stopień szczelności Certyfikat Klasa ochronności Max. temperatura pracy Waga netto ON/OFF, DALI 123 lm / W 13 W 1600 lm IP20 CE II 250C 0,8 kg Strumień świetlny 1600 lm Korpus obudowy z odlewu aluminiowego, anodowany Rozsyły: 12, 24 i 36 Układ optyczny z możliwością uchylania do wersji wallwasher 45 Soczewkowy układ optyczny z zewnętrznym odbłyśnikiem Dwa kształty obudowy: kwadratowy i okrągły Trzy temperatury barwowe: 2700K, 3000K i 4000K Dwa stopnie odwzorowania barw: Ra>80, Ra>90 System modułowy pozwalający na sprawną wymianę komponentów Średnica obudowy: 140 mm 7 odbłyśników do wyboru: srebrny błyszczący, biały matowy, biały karbowany matowy, czarny matowy, czarny tytanowy błyszczący, czarny karbowany matowy, złoty błyszczący Wymiary obudowy (Ø x wys.) 140 x 140 mm, (dł. x szer. x wys.) 140 x 140 x 140 mm Napięcie zasilania 230V AC Temperatura barwowa 2700K, 3000K, 4000K Grupa ryzyka fotobiologicznego 1 Dodatkowe opcje możliwość wymiany odbłyśników dostępne różne kolory x52x22 mm x52x22 mm Ø Akcesoria mocowane magnetycznie: plaster miodu Ø 125 mm 125 x125 mm cd/klm η = 100% C0 - C180 C90 - C Rodzina opraw oświetleniowych typu Downlight Rodzina opraw oświetleniowych typu Downlight 15

10 MIDI 1 pokoje hotelowe Konfigurator kodu MIDI 1 kod?????????? R???? system montaż typ GK2 MIDI W / 1600 lm 0 dostropowy 1 ring 2 ring uchylny 3 ramka 4 uchylna ramka rozsył odbłyśnik N srebrny błyszczący 1 biały matowy 2 czarny matowy 3 biały karbowany 4 czarny karbowany 5 tytanowy błyszczący 6 złoty błyszczący IP CRI, temperatura barwowa sterowanie kolor 1 IP20 2 LED LED LED LED LED ON/OFF 6 DALI 8 DALI + Bluetooth RAPTOR R9016 RAL 9016 hotelowe suity Akcesoria: plaster miodu MIDI 16 Rodzina opraw oświetleniowych typu Downlight Rodzina opraw oświetleniowych typu Downlight 17

11 MIDI 2 MIDI 2 dostropowa oprawa LED; strumień świetlny: 2300 lm; skuteczność świetlna: 110 lm/w; temperatura barwowa: 2700K 3000K, 4000K, ogólny wskaźnik oddawania barw: Ra>80, Ra>90; znamionowa średnia trwałość LED dla L70B50: do h, L80B50: do h, L90B50: do h; standardowe odchylenie dopasowania kolorów: SDCM<3; grupa bezpieczeństwa fotobiologicznego: 1; rozsył światłości: bezpośredni; 3 kąty rozsyłu: 12, 24, 36 ; ujednolicony wskaźnik olśnienia: UGR 5 11; napięcie znamionowe: V AC; moc: 21 W; bezpieczny zasilacz typu SELV poza oprawą; sterowanie: ON/OFF lub DALI, złączka 3 lub 5 polowa; klasa ochronności: II; stopień ochrony IP20; korpus z ciśnieniowego odlewu aluminium, ramka kwadratowa lub okrągła malowana proszkowo; odbłyśnik metalizowany, błyszczący lub matowy z poliwęglanu, układ soczewkowy z tworzywa; możliwy wychył oprawy do wersji wallwasher ok. 45 ; wymiary (Ø x W): 140 x 140 mm, (D x S x W): 140 x 140 x 101 mm; waga: 0,80 kg; kolor katalogowy: biały; deklaracje: CE. Montaż Typ oprawy Styl Kierunek rozsyłu światła Rozsył światła Kształt Kolor Materiał obudowy dostropowy downlight nowoczesny bezpośredni w dół kołowo symetryczny 12, 24, 36 lub wallwasher okrągły lub kwadratowy biały RAL9016, inne kolory na zamówienie odlew aluminiowy MIDI 2 Optyka soczewka z PC + odbłyśnik Typ led COB Ra >80, >90 Dostropowa oprawa typu downlight o średnicy 140 mm dedykowana jest do takich przestrzeni jak hotele i pensjonaty, budynki mieszkalno-usługowe, a także ciągi komunikacyjne. Układ optyczny MIDI 2 daje możliwość wychyłu o ok. 45 co umożliwia doskonałe doświetlenie ścian. Ramka oprawy dostępna jest w wersji okrągłej lub kwadratowej. Uchylny układ optyczny Funkcja / zasilanie Max. skuteczność świecenia Moc Strumień świetlny Stopień szczelności Certyfikat Klasa ochronności Max. temperatura pracy Waga netto tak ON/OFF, DALI 110 lm / W 21 W 2300 lm IP20 CE II 250C 0,8 kg Strumień świetlny 2300 lm Korpus obudowy z odlewu aluminiowego, anodowany Rozsyły: 12, 24 i 36 Układ optyczny z możliwością uchylania do wersji wallwasher 45 Soczewkowy układ optyczny z zewnętrznym odbłyśnikiem Dwa kształty obudowy: kwadratowy i okrągły Trzy temperatury barwowe: 2700K, 3000K i 4000K Dwa stopnie odwzorowania barw: Ra>80, Ra>90 System modułowy pozwalający na sprawną wymianę komponentów Średnica obudowy: 140 mm 7 odbłyśników do wyboru: srebrny błyszczący, biały matowy, biały karbowany matowy, czarny matowy, czarny tytanowy błyszczący, czarny karbowany matowy, złoty błyszczący Wymiary obudowy (Ø x wys.) 140 x 140 mm, (dł. x szer. x wys.) 140 x 140 x 140 mm Napięcie zasilania 230V AC Temperatura barwowa 2700K, 3000K, 4000K Grupa ryzyka fotobiologicznego 1 Dodatkowe opcje możliwość wymiany odbłyśników dostępne różne kolory x52x22 mm x52x22 mm Ø Akcesoria mocowane magnetycznie: plaster miodu Ø 125 mm 125 x125 mm cd/klm η = 100% C0 - C180 C90 - C Rodzina opraw oświetleniowych typu Downlight Rodzina opraw oświetleniowych typu Downlight 19

12 MIDI 2 recepcje biurowe Konfigurator kodu MIDI 2 kod?????????? R???? system montaż typ GK3 MIDI W / 2300 lm 0 dostropowy 1 ring 2 ring uchylny 3 ramka 4 uchylna ramka rozsył odbłyśnik N srebrny błyszczący 1 biały matowy 2 czarny matowy 3 biały karbowany 4 czarny karbowany 5 tytanowy błyszczący 6 złoty błyszczący IP CRI, temperatura barwowa sterowanie kolor 1 IP20 2 LED LED LED LED LED ON/OFF 6 DALI 8 DALI + Bluetooth RAPTOR R9016 RAL 9016 biura Akcesoria: plaster miodu MIDI 20 Rodzina opraw oświetleniowych typu Downlight Rodzina opraw oświetleniowych typu Downlight 21

13 MAXI MAXI dostropowa oprawa LED; strumień świetlny: 3950 lm; skuteczność świetlna: 110 lm/w; temperatura barwowa: 2700K 3000K, 4000K; ogólny wskaźnik oddawania barw: Ra>80, Ra>90; znamionowa średnia trwałość LED dla L70B50: do h, L80B50: do h, L90B50: do h; standardowe odchylenie dopasowania kolorów: SDCM<3; grupa bezpieczeństwa fotobiologicznego: 1; rozsył światłości: bezpośredni; 3 kąty rozsyłu: 12, 24, 36 ; ujednolicony wskaźnik olśnienia: UGR 7 11; napięcie znamionowe: V AC; moc: 31 W; bezpieczny zasilacz typu SELV poza oprawą; sterowanie: ON/OFF lub DALI, złączka 3 lub 5 polowa; klasa ochronności: II; stopień ochrony IP20; korpus z ciśnieniowego odlewu aluminium, ramka okrągła malowana proszkowo; odbłyśnik metalizowany, błyszczący lub matowy z poliwęglanu, układ soczewkowy z tworzywa; możliwy wychył oprawy do wersji wallwasher ok. 45 ; wymiary (ø x W): 165 x 158 mm, (D x S x W): 165 x 165x 158 mm; waga: 1,20 kg; kolor katalogowy: biały; deklaracje: CE. Montaż Typ oprawy Styl Kierunek rozsyłu światła Rozsył światła Kształt Kolor dostropowy downlight nowoczesny bezpośredni w dół kołowo symetryczny 12, 24, 36 lub wallwasher okrągły biały RAL9016, inne kolory na zamówienie MAXI Materiał obudowy odlew aluminiowy Optyka soczewka z PC + odbłyśnik Typ led COB Ra >80, >90 Największa z rodziny oprawa oświetlenia wewnętrznego. Przeznaczona jest do oświetlenia dużych przestrzeni. Doskonale sprawdzi się w hotelach i apartamentach, sklepach wielkopowierzchniowych, a także obiektach użyteczności publicznej. MAXI charakteryzuje optymalna konstrukcja układu optycznego oraz wysoka wydajność. Uchylny układ optyczny Funkcja / zasilanie Max. skuteczność świecenia Moc Strumień świetlny Stopień szczelności Certyfikat Klasa ochronności Max. temperatura pracy Waga netto tak ON/OFF, DALI 110 lm / W 31 W 3950 lm IP20 CE II 250C 1,2 kg Strumień świetlny 3950 lm Korpus obudowy z odlewu aluminiowego, anodowany Rozsyły: 12, 24 i 36 Układ optyczny z możliwością uchylania do wersji wallwasher 45 Soczewkowy układ optyczny z zewnętrznym odbłyśnikiem Okrągły kształt obudowy Trzy temperatury barwowe: 2700K, 3000K i 4000K Dwa stopnie odwzorowania barw: Ra>80, Ra>90 System modułowy pozwalający na sprawną wymianę komponentów Średnica obudowy: 165 mm 7 odbłyśników do wyboru: srebrny błyszczący, biały matowy, biały karbowany matowy, czarny matowy, czarny tytanowy błyszczący, czarny karbowany matowy, złoty błyszczący Wymiary obudowy (Ø x wys.) 165 x 158, (dł. x szer. x wys.) 165 x 165 x 158 mm Napięcie zasilania 230V AC Temperatura barwowa 2700K, 3000K, 4000K Grupa ryzyka fotobiologicznego 1 Dodatkowe opcje możliwość wymiany odbłyśników dostępne różne kolory x52x Akcesoria mocowane magnetycznie: plaster miodu Ø Ø 150 mm cd/klm C0 - C180 η = 100% C90 - C Rodzina opraw oświetleniowych typu Downlight Rodzina opraw oświetleniowych typu Downlight 23

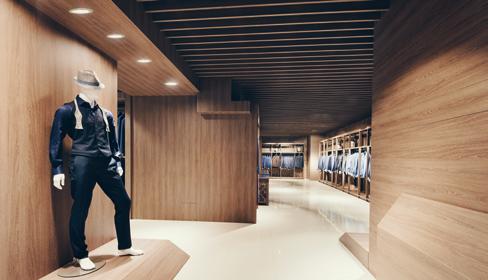

14 MAXI sklepy Konfigurator kodu MAXI kod?????????? R???? system montaż typ GK4 MAXI W / 3950 lm 0 dostropowy 1 ring 2 ring uchylny rozsył odbłyśnik N srebrny błyszczący 1 biały matowy 2 czarny matowy 3 biały karbowany 4 czarny karbowany 5 tytanowy błyszczący 6 złoty błyszczący IP CRI, temperatura barwowa sterowanie kolor 1 IP20 2 LED LED LED LED LED ON/OFF 6 DALI 8 DALI + Bluetooth RAPTOR R9016 RAL 9016 butiki Akcesoria: plaster miodu MAXI 24 Rodzina opraw oświetleniowych typu Downlight Rodzina opraw oświetleniowych typu Downlight 25

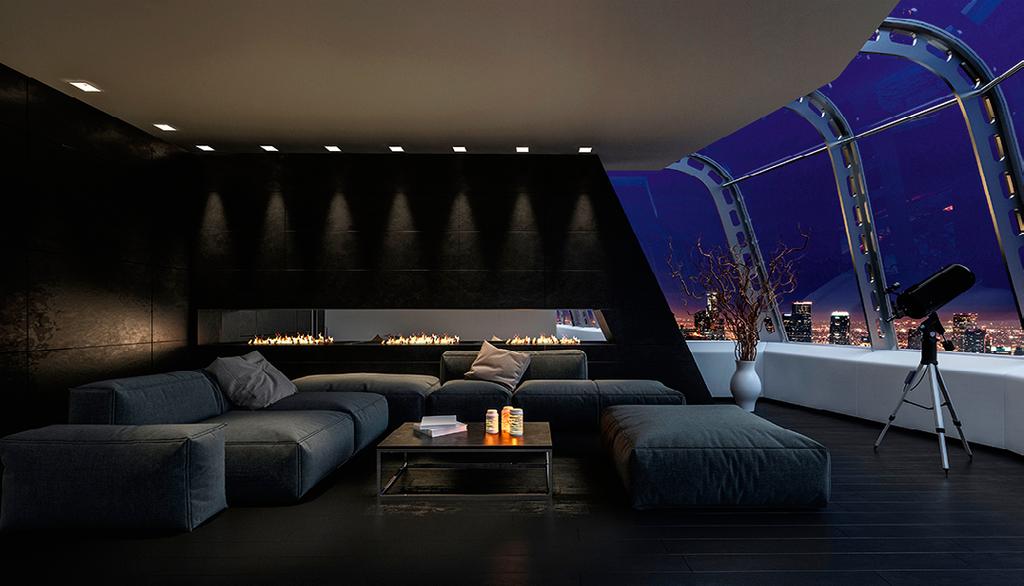

15 apartamenty
