CENTRALNA BATERIA CB24V

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "CENTRALNA BATERIA CB24V"

Transkrypt

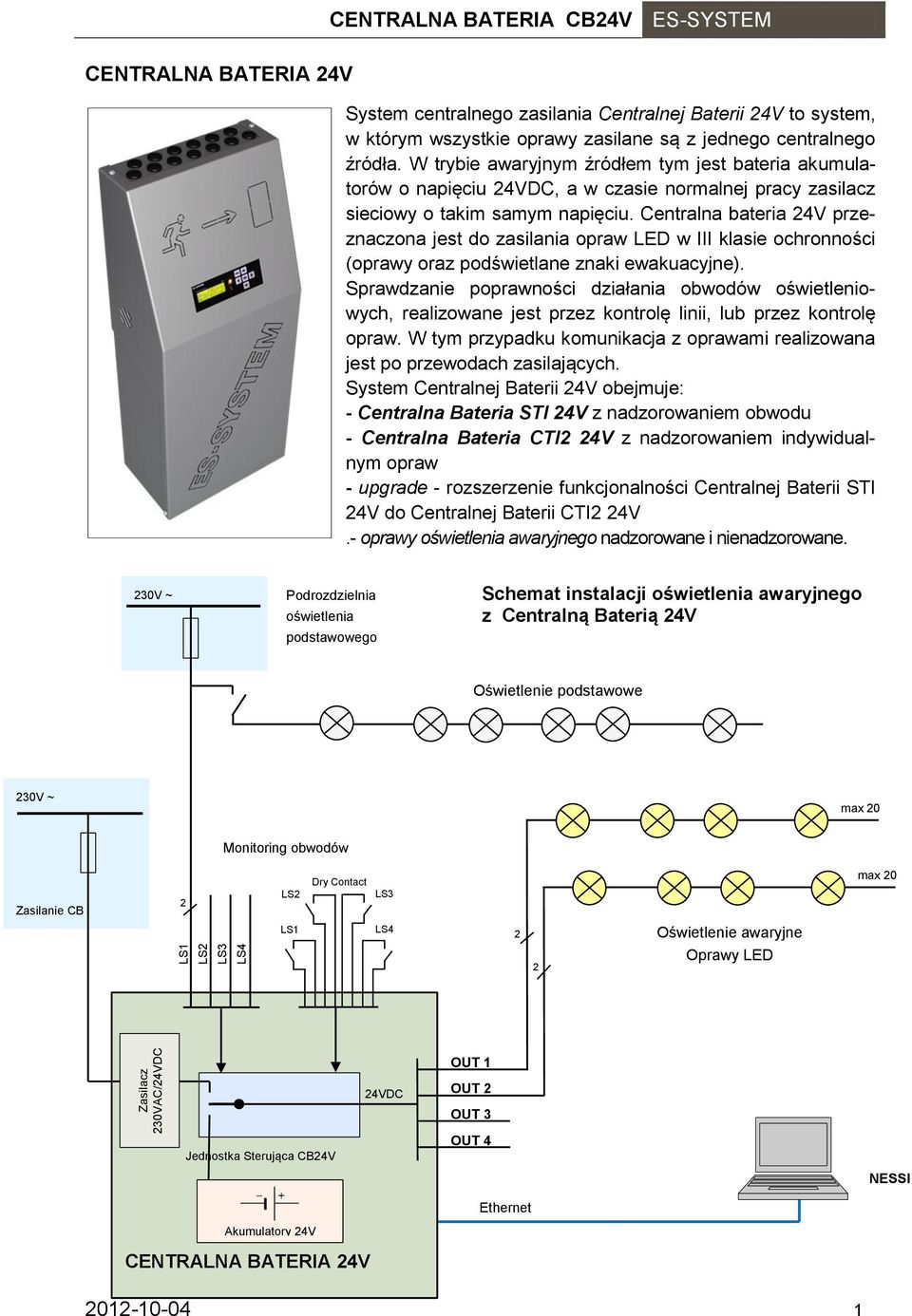

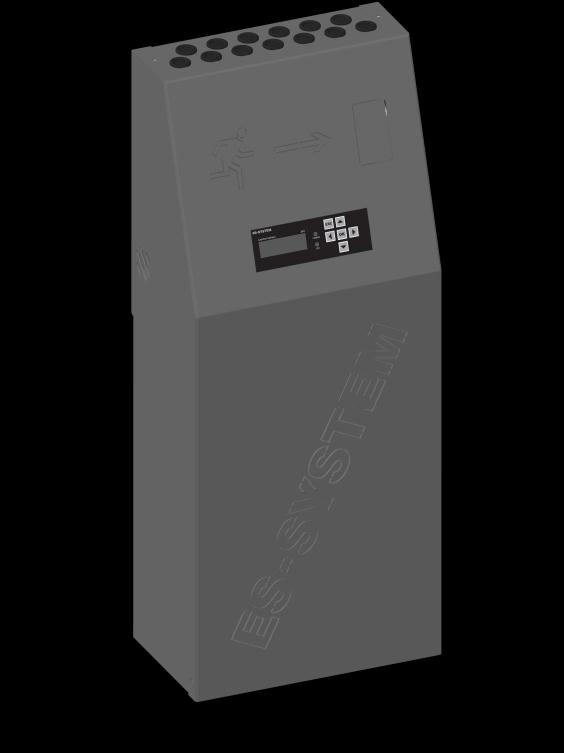

1 CENTRALNA BATERIA CB24V SYSTEM ZASILANIA OŚWIETLENIA AWARYJNEGO OPRAW LED ES- S Y S T E M

2 Zasilacz 230VAC/24VDC LS1 LS2 LS3 LS4 CENTRALNA BATERIA CB24V ES-SYSTEM CENTRALNA BATERIA 24V System centralnego zasilania Centralnej Baterii 24V to system, w którym wszystkie oprawy zasilane są z jednego centralnego źródła. W trybie awaryjnym źródłem tym jest bateria akumulatorów o napięciu 24VDC, a w czasie normalnej pracy zasilacz sieciowy o takim samym napięciu. Centralna bateria 24V przeznaczona jest do zasilania opraw LED w III klasie ochronności (oprawy oraz podświetlane znaki ewakuacyjne). Sprawdzanie poprawności działania obwodów oświetleniowych, realizowane jest przez kontrolę linii, lub przez kontrolę opraw. W tym przypadku komunikacja z oprawami realizowana jest po przewodach zasilających. System Centralnej Baterii 24V obejmuje: - Centralna Bateria STI 24V z nadzorowaniem obwodu - Centralna Bateria CTI2 24V z nadzorowaniem indywidualnym opraw - upgrade - rozszerzenie funkcjonalności Centralnej Baterii STI 24V do Centralnej Baterii CTI2 24V.- oprawy oświetlenia awaryjnego nadzorowane i nienadzorowane. 230V ~ Podrozdzielnia oświetlenia podstawowego Schemat instalacji oświetlenia awaryjnego z Centralną Baterią 24V Oświetlenie podstawowe 230V ~ max 20 Monitoring obwodów Zasilanie CB 2 LS2 Dry Contact LS3 max 20 LS1 LS4 2 Oświetlenie awaryjne 2 Oprawy LED OUT 1 24VDC OUT 2 OUT 3 Jednostka Sterująca CB24V Akumulatory 24V CENTRALNA BATERIA 24V OUT 4 Ethernet NESSI

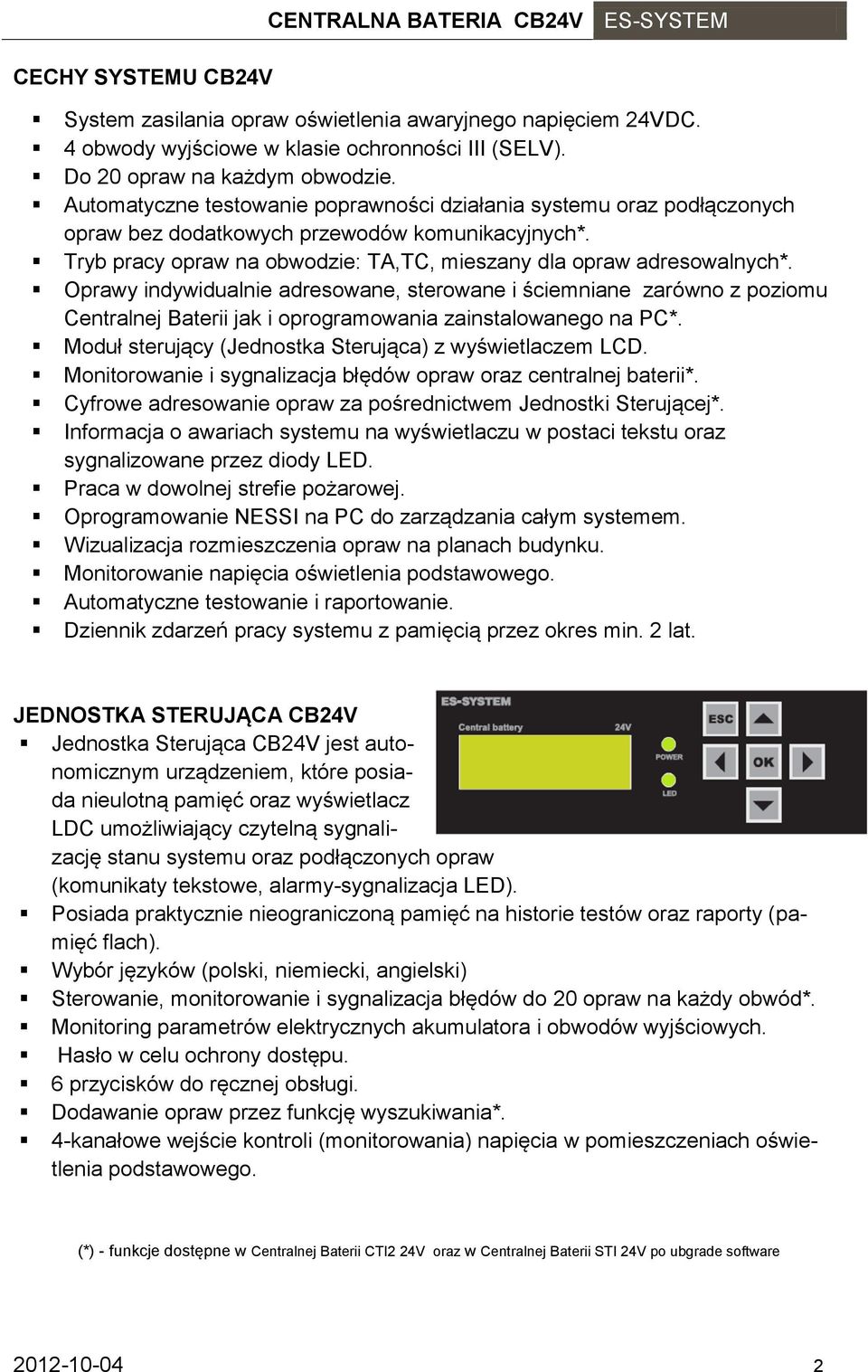

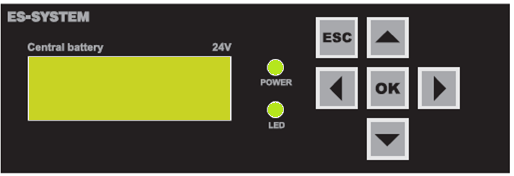

3 CECHY SYSTEMU CB24V CENTRALNA BATERIA CB24V ES-SYSTEM System zasilania opraw oświetlenia awaryjnego napięciem 24VDC. 4 obwody wyjściowe w klasie ochronności III (SELV). Do 20 opraw na każdym obwodzie. Automatyczne testowanie poprawności działania systemu oraz podłączonych opraw bez dodatkowych przewodów komunikacyjnych*. Tryb pracy opraw na obwodzie: TA,TC, mieszany dla opraw adresowalnych*. Oprawy indywidualnie adresowane, sterowane i ściemniane zarówno z poziomu Centralnej Baterii jak i oprogramowania zainstalowanego na PC*. Moduł sterujący (Jednostka Sterująca) z wyświetlaczem LCD. Monitorowanie i sygnalizacja błędów opraw oraz centralnej baterii*. Cyfrowe adresowanie opraw za pośrednictwem Jednostki Sterującej*. Informacja o awariach systemu na wyświetlaczu w postaci tekstu oraz sygnalizowane przez diody LED. Praca w dowolnej strefie pożarowej. Oprogramowanie NESSI na PC do zarządzania całym systemem. Wizualizacja rozmieszczenia opraw na planach budynku. Monitorowanie napięcia oświetlenia podstawowego. Automatyczne testowanie i raportowanie. Dziennik zdarzeń pracy systemu z pamięcią przez okres min. 2 lat. JEDNOSTKA STERUJĄCA CB24V Jednostka Sterująca CB24V jest autonomicznym urządzeniem, które posiada nieulotną pamięć oraz wyświetlacz LDC umożliwiający czytelną sygnalizację stanu systemu oraz podłączonych opraw (komunikaty tekstowe, alarmy-sygnalizacja LED). Posiada praktycznie nieograniczoną pamięć na historie testów oraz raporty (pamięć flach). Wybór języków (polski, niemiecki, angielski) Sterowanie, monitorowanie i sygnalizacja błędów do 20 opraw na każdy obwód*. Monitoring parametrów elektrycznych akumulatora i obwodów wyjściowych. Hasło w celu ochrony dostępu. 6 przycisków do ręcznej obsługi. Dodawanie opraw przez funkcję wyszukiwania*. 4-kanałowe wejście kontroli (monitorowania) napięcia w pomieszczeniach oświetlenia podstawowego. (*) - funkcje dostępne w Centralnej Baterii CTI2 24V oraz w Centralnej Baterii STI 24V po ubgrade software

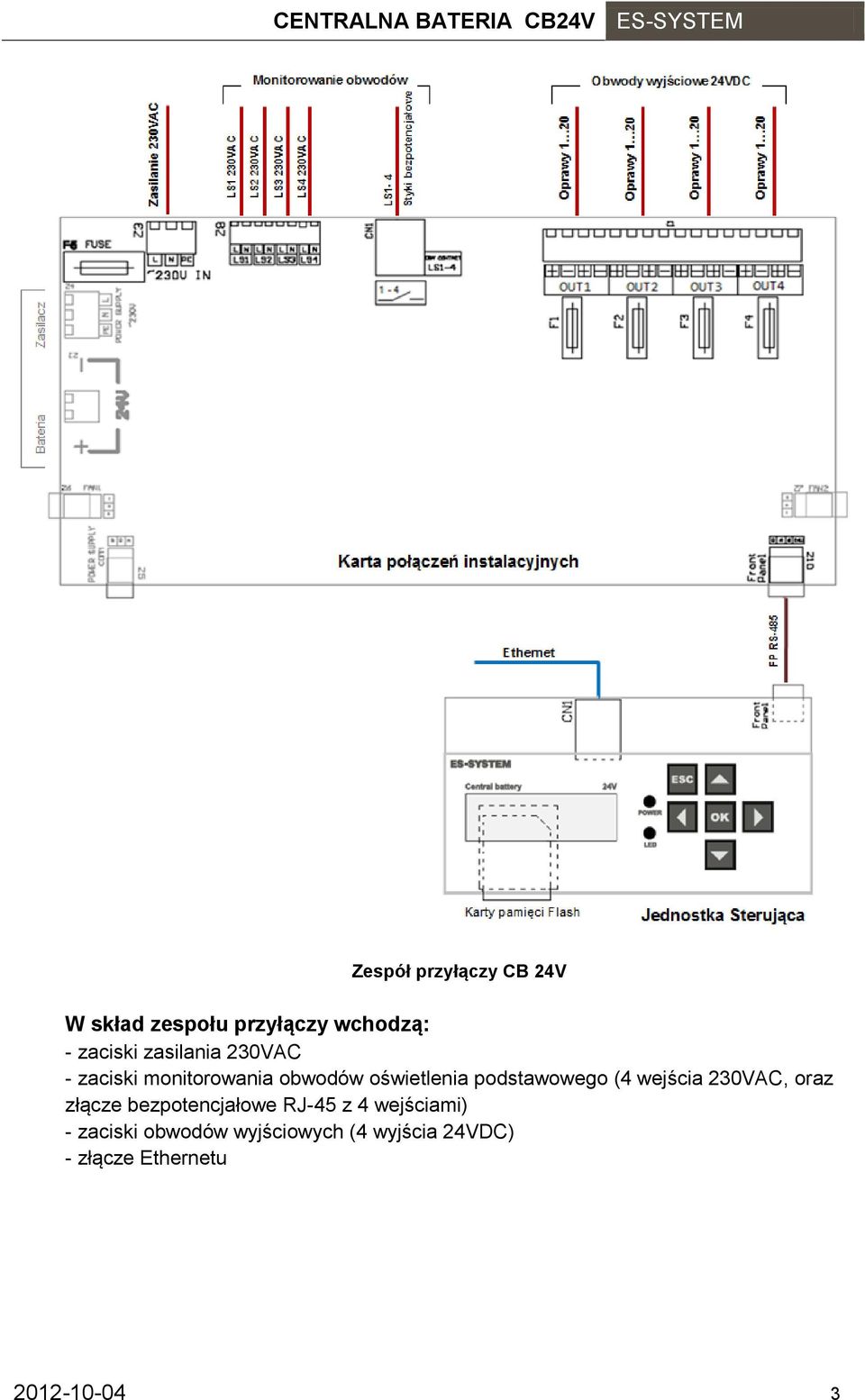

4 Zespół przyłączy CB 24V W skład zespołu przyłączy wchodzą: - zaciski zasilania 230VAC - zaciski monitorowania obwodów oświetlenia podstawowego (4 wejścia 230VAC, oraz złącze bezpotencjałowe RJ-45 z 4 wejściami) - zaciski obwodów wyjściowych (4 wyjścia 24VDC) - złącze Ethernetu

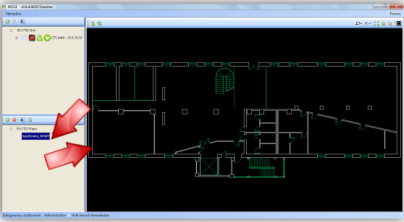

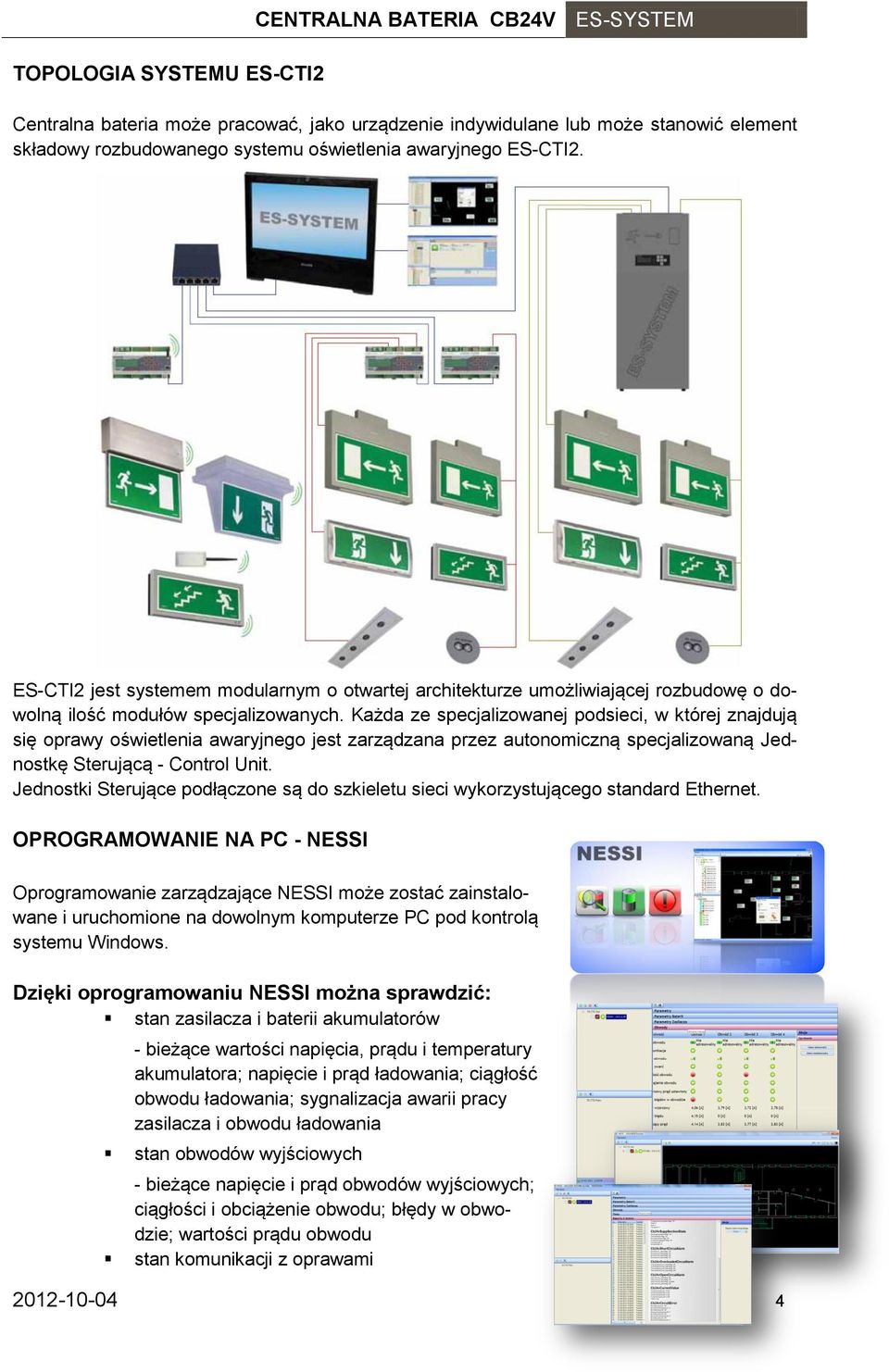

5 TOPOLOGIA SYSTEMU ES-CTI2 CENTRALNA BATERIA CB24V ES-SYSTEM Centralna bateria może pracować, jako urządzenie indywidulane lub może stanowić element składowy rozbudowanego systemu oświetlenia awaryjnego ES-CTI2. ES-CTI2 jest systemem modularnym o otwartej architekturze umożliwiającej rozbudowę o dowolną ilość modułów specjalizowanych. Każda ze specjalizowanej podsieci, w której znajdują się oprawy oświetlenia awaryjnego jest zarządzana przez autonomiczną specjalizowaną Jednostkę Sterującą - Control Unit. Jednostki Sterujące podłączone są do szkieletu sieci wykorzystującego standard Ethernet. OPROGRAMOWANIE NA PC - NESSI Oprogramowanie zarządzające NESSI może zostać zainstalowane i uruchomione na dowolnym komputerze PC pod kontrolą systemu Windows. Dzięki oprogramowaniu NESSI można sprawdzić: stan zasilacza i baterii akumulatorów - bieżące wartości napięcia, prądu i temperatury akumulatora; napięcie i prąd ładowania; ciągłość obwodu ładowania; sygnalizacja awarii pracy zasilacza i obwodu ładowania stan obwodów wyjściowych - bieżące napięcie i prąd obwodów wyjściowych; ciągłości i obciążenie obwodu; błędy w obwodzie; wartości prądu obwodu stan komunikacji z oprawami

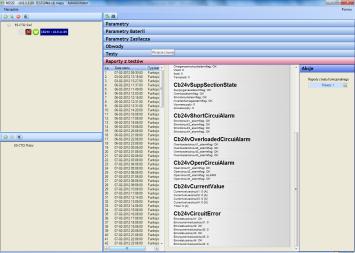

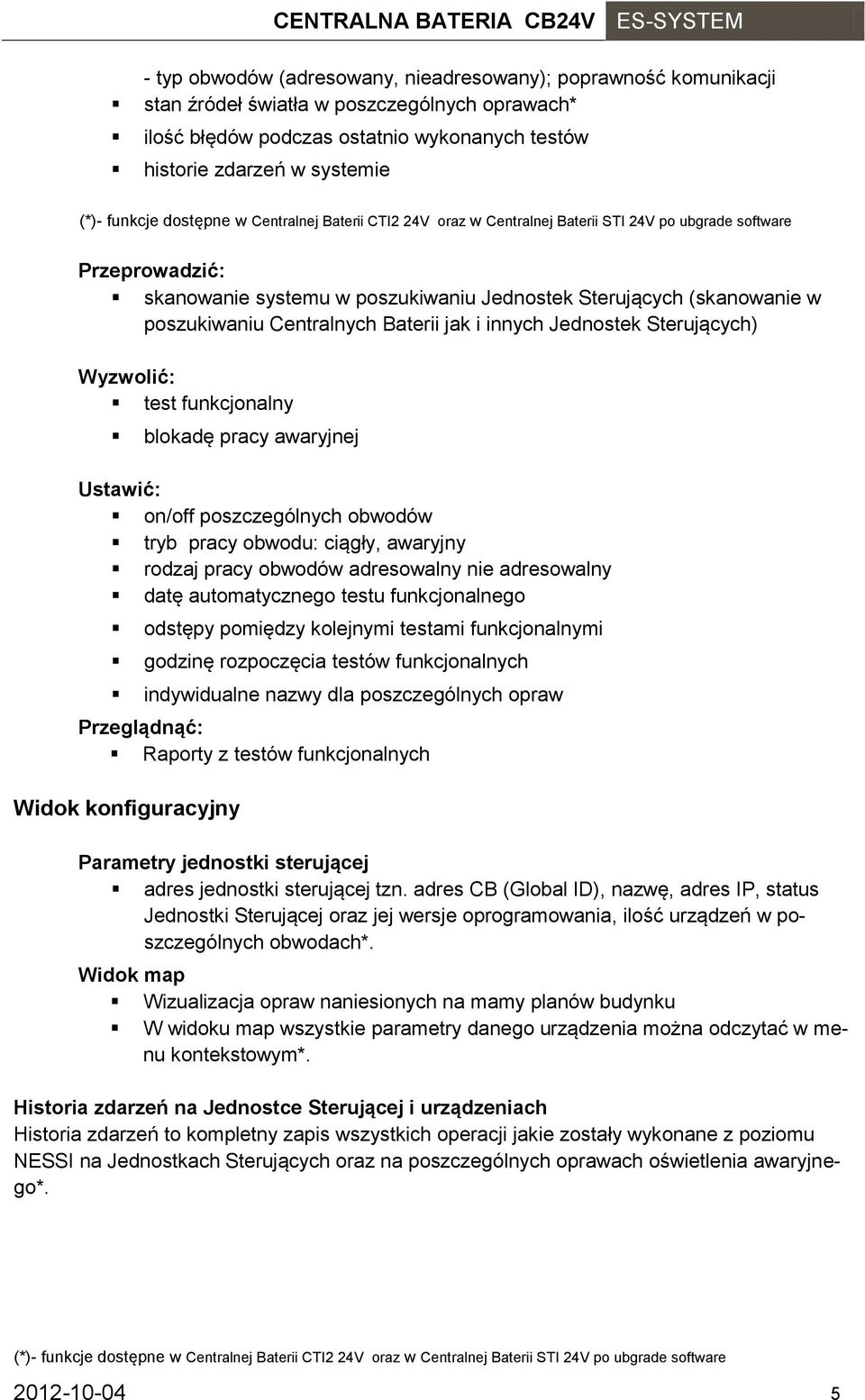

6 - typ obwodów (adresowany, nieadresowany); poprawność komunikacji stan źródeł światła w poszczególnych oprawach* ilość błędów podczas ostatnio wykonanych testów historie zdarzeń w systemie (*)- funkcje dostępne w Centralnej Baterii CTI2 24V oraz w Centralnej Baterii STI 24V po ubgrade software Przeprowadzić: skanowanie systemu w poszukiwaniu Jednostek Sterujących (skanowanie w poszukiwaniu Centralnych Baterii jak i innych Jednostek Sterujących) Wyzwolić: test funkcjonalny blokadę pracy awaryjnej Ustawić: on/off poszczególnych obwodów tryb pracy obwodu: ciągły, awaryjny rodzaj pracy obwodów adresowalny nie adresowalny datę automatycznego testu funkcjonalnego odstępy pomiędzy kolejnymi testami funkcjonalnymi godzinę rozpoczęcia testów funkcjonalnych indywidualne nazwy dla poszczególnych opraw Przeglądnąć: Raporty z testów funkcjonalnych Widok konfiguracyjny Parametry jednostki sterującej adres jednostki sterującej tzn. adres CB (Global ID), nazwę, adres IP, status Jednostki Sterującej oraz jej wersje oprogramowania, ilość urządzeń w poszczególnych obwodach*. Widok map Wizualizacja opraw naniesionych na mamy planów budynku W widoku map wszystkie parametry danego urządzenia można odczytać w menu kontekstowym*. Historia zdarzeń na Jednostce Sterującej i urządzeniach Historia zdarzeń to kompletny zapis wszystkich operacji jakie zostały wykonane z poziomu NESSI na Jednostkach Sterujących oraz na poszczególnych oprawach oświetlenia awaryjnego*. (*)- funkcje dostępne w Centralnej Baterii CTI2 24V oraz w Centralnej Baterii STI 24V po ubgrade software

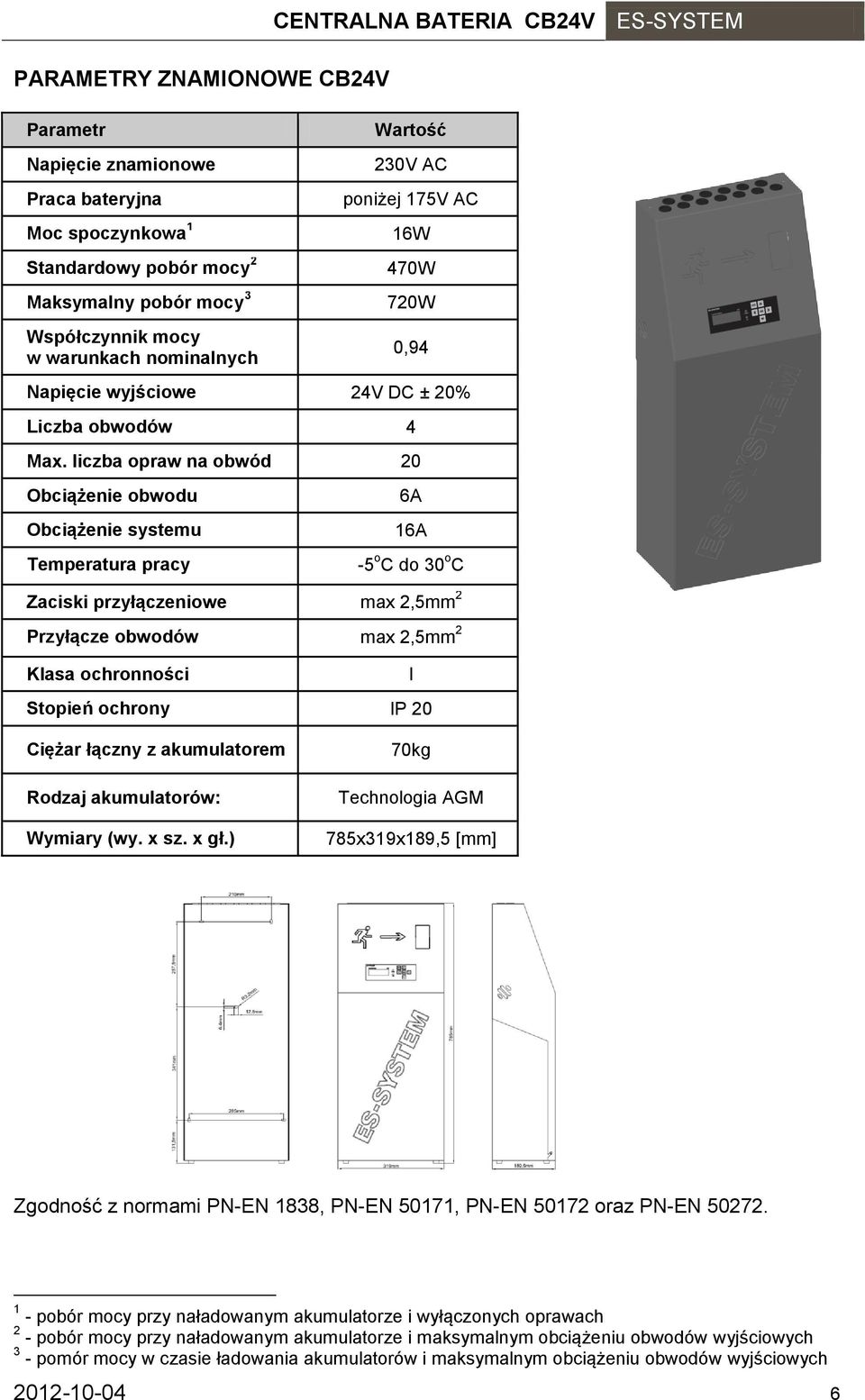

7 PARAMETRY ZNAMIONOWE CB24V Parametr Napięcie znamionowe Praca bateryjna Moc spoczynkowa 1 Standardowy pobór mocy 2 Maksymalny pobór mocy 3 Współczynnik mocy w warunkach nominalnych CENTRALNA BATERIA CB24V ES-SYSTEM Wartość 230V AC poniżej 175V AC 16W 470W 720W 0,94 Napięcie wyjściowe 24V DC ± 20% Liczba obwodów 4 Max. liczba opraw na obwód 20 Obciążenie obwodu Obciążenie systemu Temperatura pracy 6A 16A -5 o C do 30 o C Zaciski przyłączeniowe max 2,5mm 2 Przyłącze obwodów max 2,5mm 2 Klasa ochronności Stopień ochrony IP 20 I Ciężar łączny z akumulatorem Rodzaj akumulatorów: Wymiary (wy. x sz. x gł.) 70kg Technologia AGM 785x319x189,5 [mm] Zgodność z normami PN-EN 1838, PN-EN 50171, PN-EN oraz PN-EN pobór mocy przy naładowanym akumulatorze i wyłączonych oprawach 2 - pobór mocy przy naładowanym akumulatorze i maksymalnym obciążeniu obwodów wyjściowych 3 - pomór mocy w czasie ładowania akumulatorów i maksymalnym obciążeniu obwodów wyjściowych

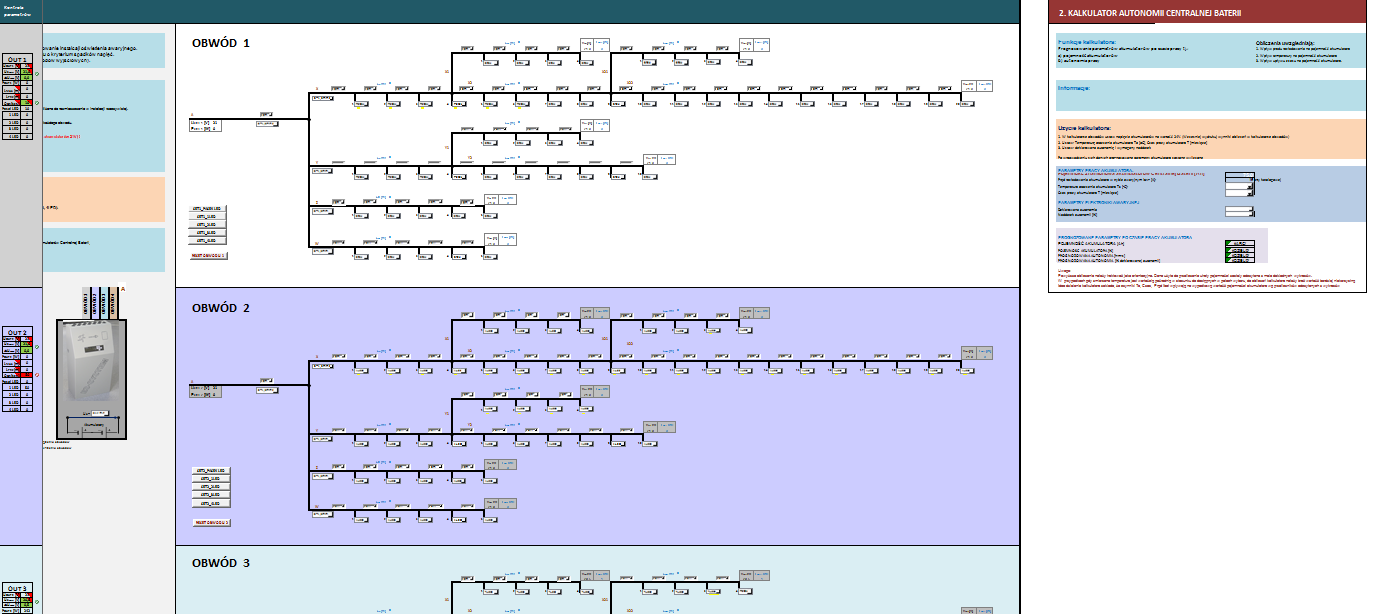

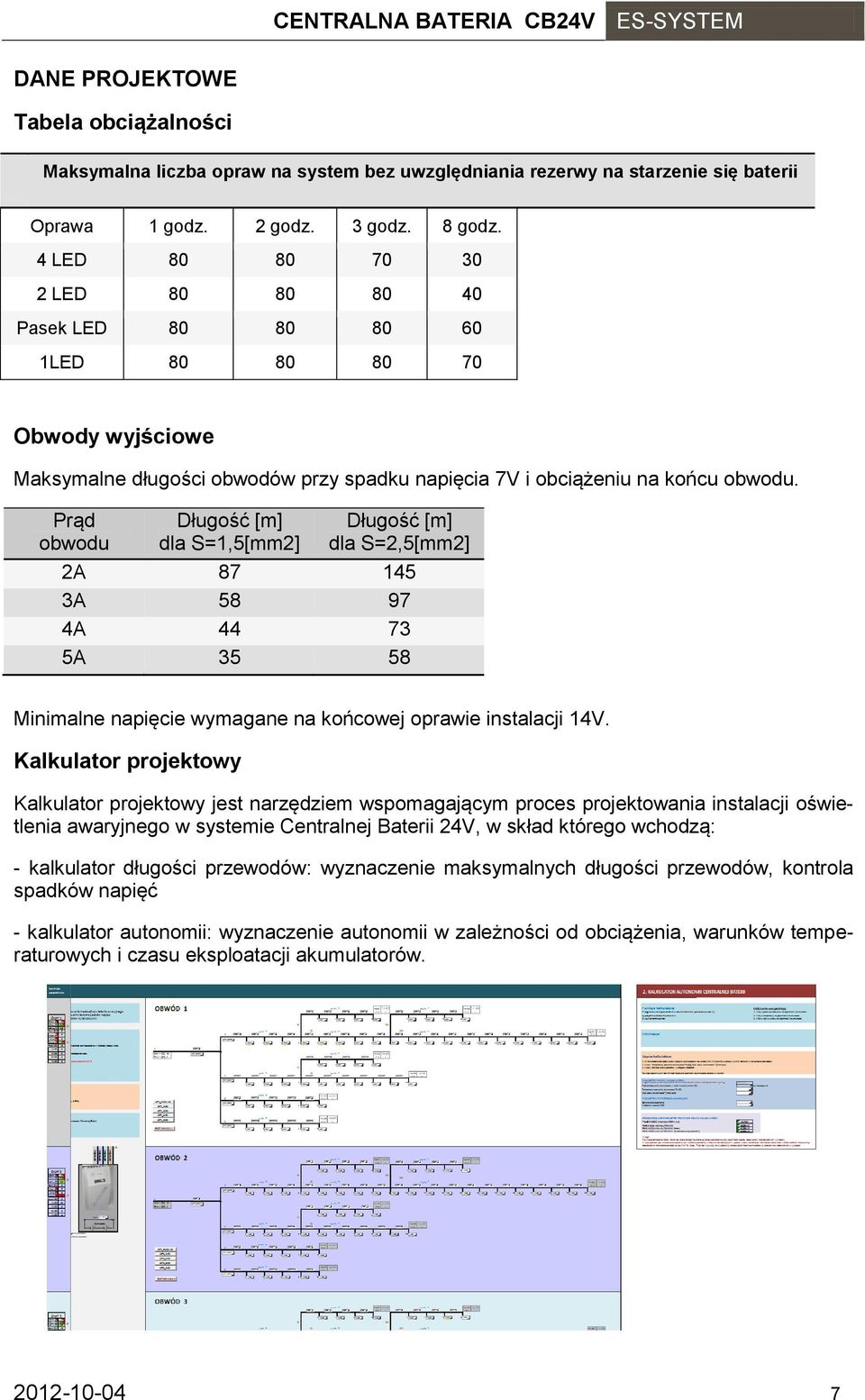

8 DANE PROJEKTOWE Tabela obciążalności Maksymalna liczba opraw na system bez uwzględniania rezerwy na starzenie się baterii Oprawa 1 godz. 2 godz. 3 godz. 8 godz. 4 LED LED Pasek LED LED Obwody wyjściowe Maksymalne długości obwodów przy spadku napięcia 7V i obciążeniu na końcu obwodu. Prąd obwodu Długość [m] dla S=1,5[mm2] Długość [m] dla S=2,5[mm2] 2A A A A Minimalne napięcie wymagane na końcowej oprawie instalacji 14V. Kalkulator projektowy Kalkulator projektowy jest narzędziem wspomagającym proces projektowania instalacji oświetlenia awaryjnego w systemie Centralnej Baterii 24V, w skład którego wchodzą: - kalkulator długości przewodów: wyznaczenie maksymalnych długości przewodów, kontrola spadków napięć - kalkulator autonomii: wyznaczenie autonomii w zależności od obciążenia, warunków temperaturowych i czasu eksploatacji akumulatorów

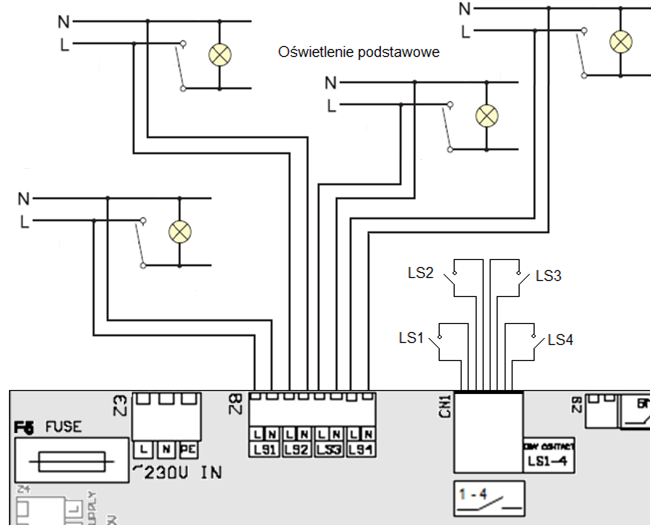

9 Wejścia monitoringu napięcia oświetlenia podstawowego [wyzwalanie trybu zasilania bateryjnego]

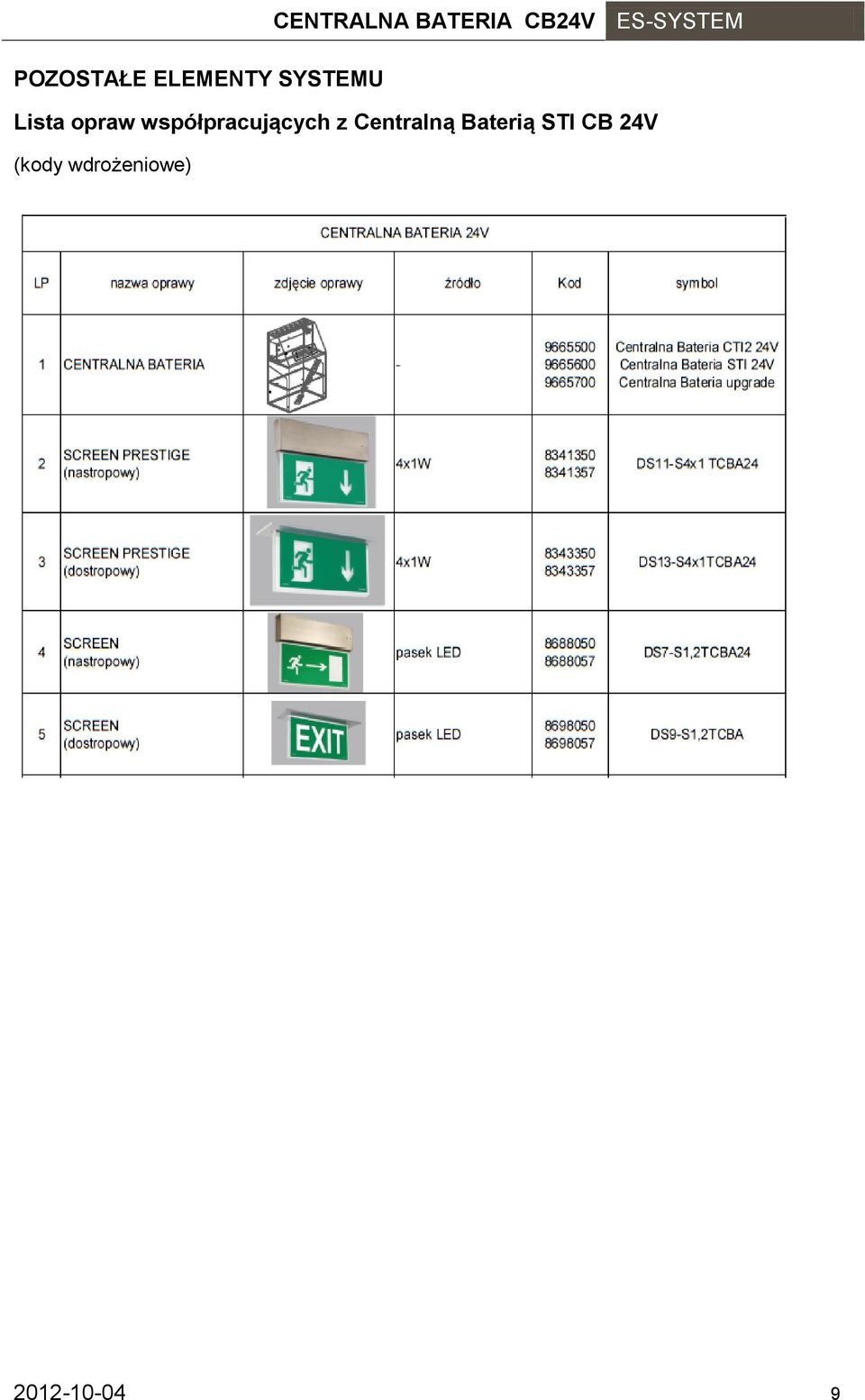

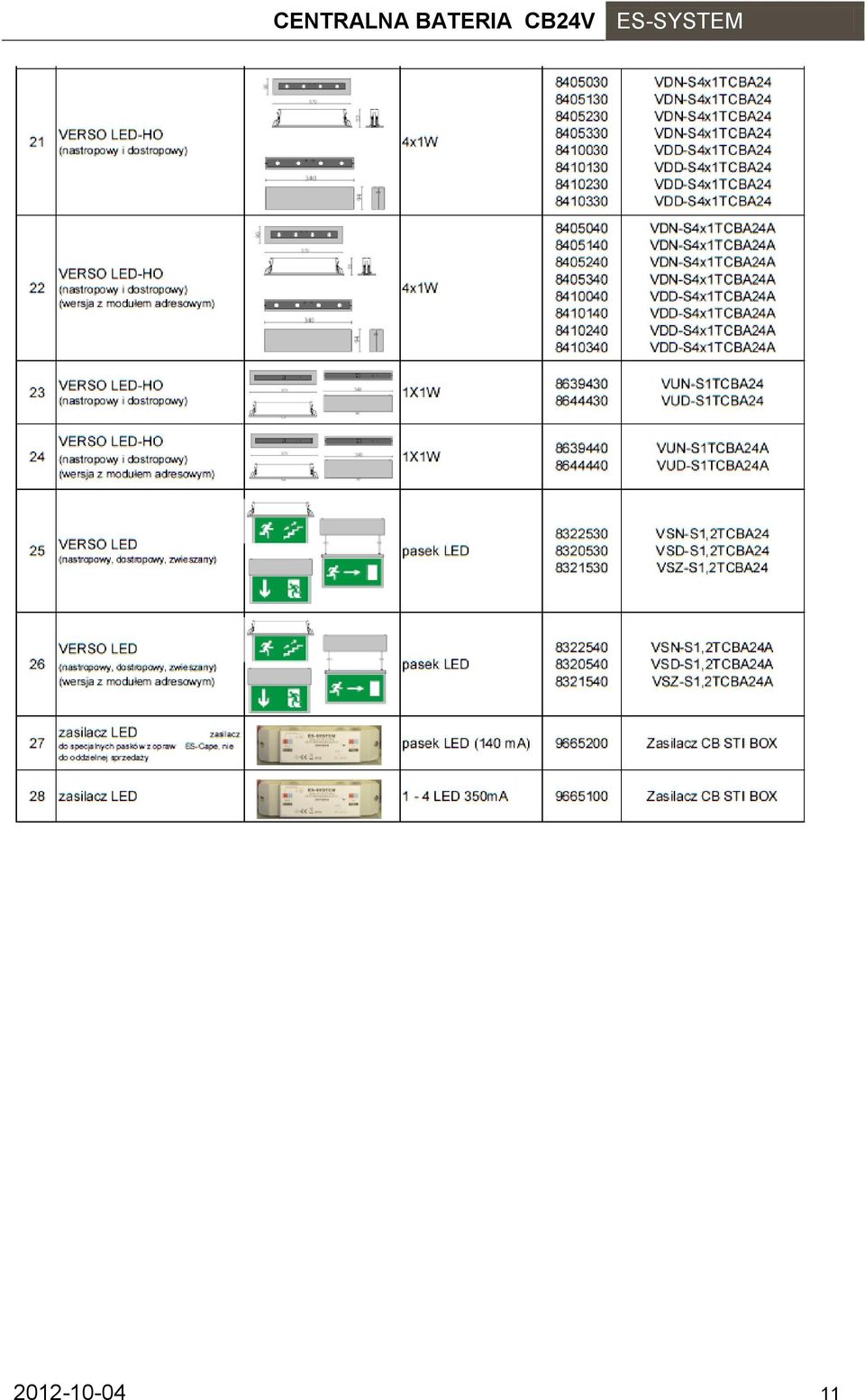

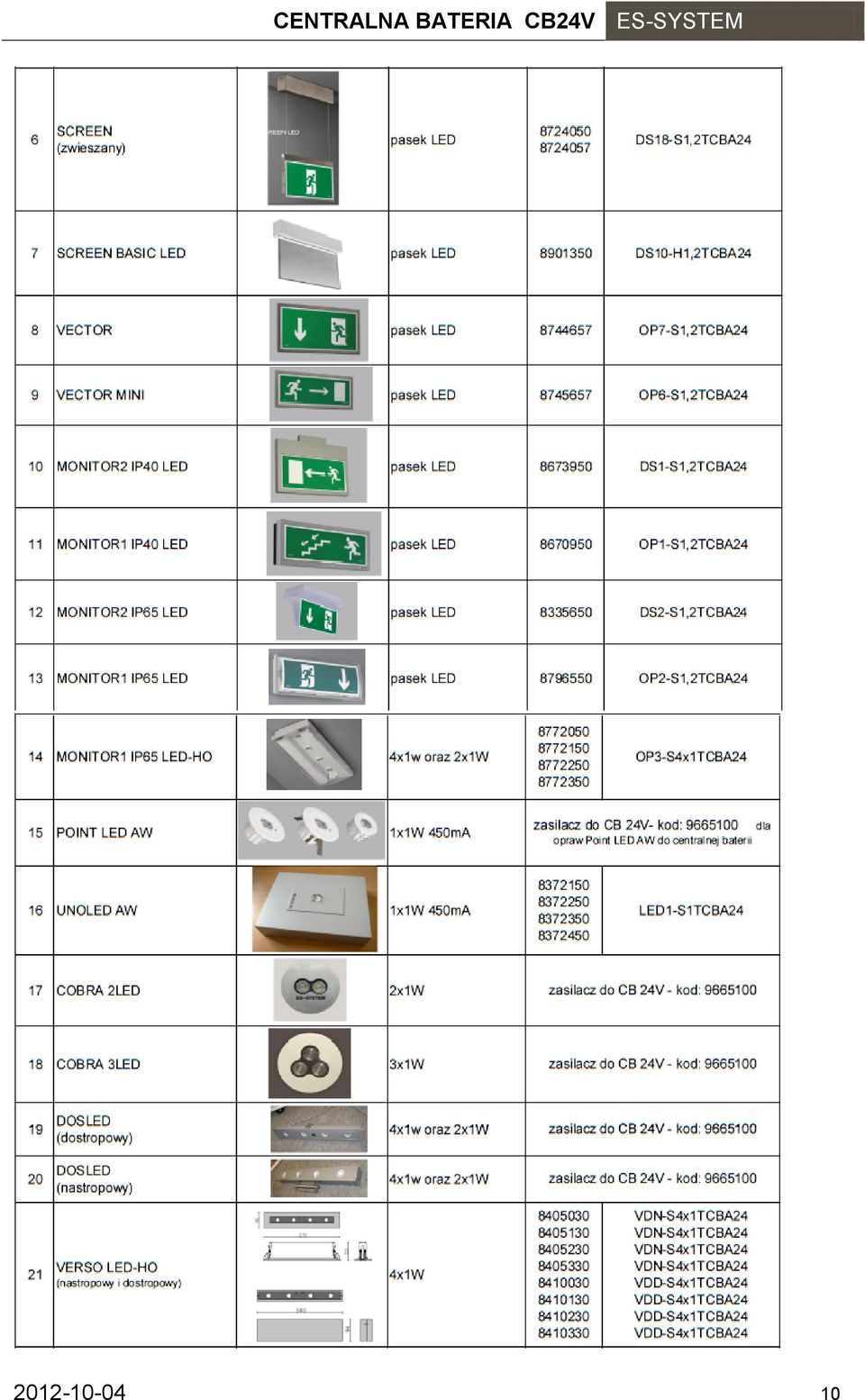

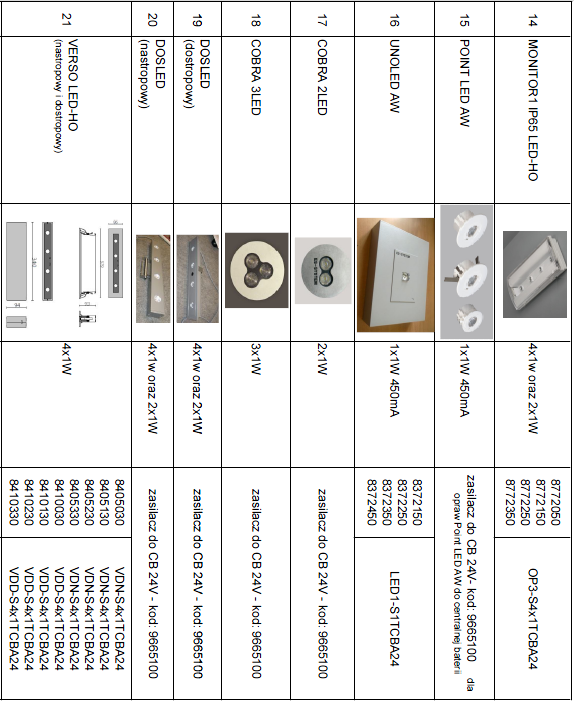

10 POZOSTAŁE ELEMENTY SYSTEMU Lista opraw współpracujących z Centralną Baterią STI CB 24V (kody wdrożeniowe)

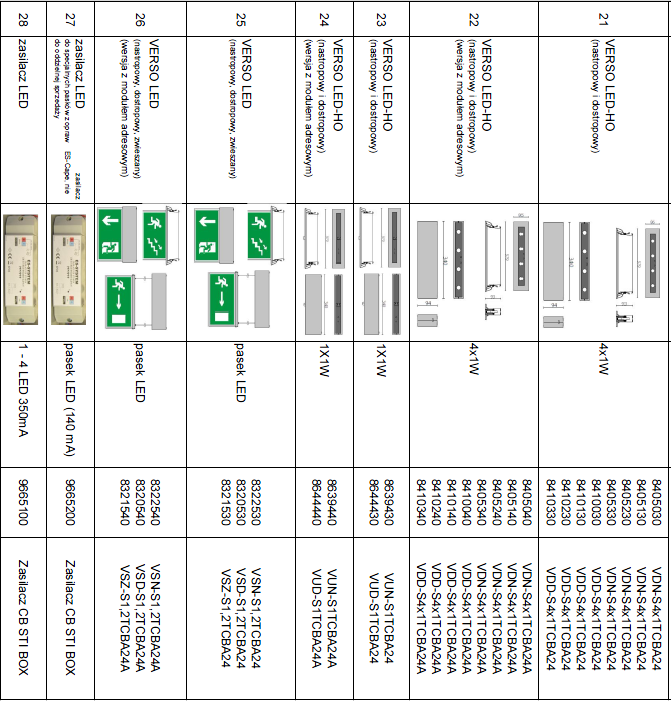

11

12

SYSTEM ES-CTI2 Centralna Bateria STI 24V Instrukcja montażu

SYSTEM ES-CTI2 Centralna Bateria STI 24V Instrukcja montażu SYSTEM ES-CTI2 Centralna Bateria STI 24V Instrukcja montażu 2012-10-04 1 Spis treści 1. Uwagi ogólne... 3 2. Dane techniczne... 3 3. Przeznaczenie... 4 4. Charakterystyka... 4 5. Schemat połączeń systemu
