CoreLine do montażu naściennego oczywisty wybór LED

Transkrypt

1 Lighting CoreLine do montażu naściennego oczywisty wybór LED Obecnie właściwie do wszystkich nowych i modernizowanych budynków klienci poszukują rozwiązań oświetleniowych, które zapewniają wysokiej jakości światło przy niskim zużyciu energii i niewielkich kosztach konserwacji. Nowe moduły LED CoreLine do montażu naściennego mogą zastępować tradycyjne oprawy naścienne z kompaktowymi świetlówkami. Proces wyboru, montażu i konserwowania opraw został maksymalnie uproszczony. Korzyści Do 55% zaoszczędzonej energii w porównaniu do opraw z lampami PL-C Bezpośredni zamiennik tradycyjnych opraw ściennych Kompletna rodzina uwzględniająca wymagania wszelkich zastosowań (strumień świetlny, IP65, IK10, certyfikowane oświetlenie awaryjne, wbudowane układy sterowania) Cechy Dyskretne wzornictwo Trzy opcje strumienia świetlnego zastępujące tradycyjne oprawy montowane na ścianach - 1 x 18 W / 2 x 18 W / 2 x 26 W PL-C W standardzie odporność na działanie wody i czynników mechanicznych W standardzie przyciemnianie fazowe Matowany klosz zapewniający równomierny rozsył światła i komfort wizualny Opcjonalnie oświetlenie awaryjne Opcjonalne włączanie/wyłączanie po wykryciu ruchu oraz zaprogramowane przyciemnianie korytarza na poziomach %

2 Wniosek Korytarze Klatki schodowe Publiczne wejścia do budynków Łazienki Wyjścia awaryjne Parkingi wielopoziomowe Zewnętrzne oświetlenie bezpieczeństwa Specyfikacje Typ WL120V (wersja okrągła) Zasilacz Wbudowany wymienny WL121V (wersja owalna) Napięcie V/50 60 Hz Źródło światła Niewymienny moduł LED Przyciemnianie Przyciemnianie w trybie TE/LE, zgodność z większością Moc oprawy 8 W (wersja LED5S) przyciemniaczy ELV dostępnych na rynku 18 W (wersja LED12S) Opcje Oświetlenie awaryjne (zintegrowane): 3 godziny (EL3) 24 W (wersja LED16S) Moduł wykrywania ruchu (wbudowany): przełącznik włączania/ Rozbieżność użyteczna 120 wyłączania z ręczną blokadą dla światła dziennego (MDU) Strumień świetlny oprawy 500 lm (wersja LED5S) 1200 lm (wersja LED12S) Zasilacz z DALI i moduł wykrywania ruchu (wbudowany): sterowania oświetleniem korytarzy (PSD MDU) 1600 lm (wersja LED16S) Materiał Korpus: nylon 30% wzmacniany włóknem szklanym, odporny Temperatura barwowa Wskaźnik oddawania barw Utrzymanie strumienia świetlnego - L70B lub 4000 K godzin na promieniowanie UV Klosz: poliwęglan wysokiej jakości, odporny na promieniowanie UV Kolor Biały (RAL 9010) Szary (RAL 7043) Utrzymanie strumienia godzin Klosz Poliwęglanowy świetlnego - L80B50 Złączka Złączka push-in ze zwolnieniem napięcia (PIP) Utrzymanie strumienia godzin Konserwacja Zamknięty moduł LED, nie jest wymaganie czyszczenie od świetlnego - L90B50 środka Średnia temperatura 25 C Instalacja Mocowanie na śruby, bezpośrednio do powierzchni otoczenia Mocowanie korpusu do ściany na 4 śruby Zakres temperatur Od -20 C do 35 C (montaż na ścianie) Mocowanie klosza do korpusu na 4 śruby torx pracy Od -20 C do 25 C (montaż do sufitu) Nie można zastosować okablowania przelotowego Od 0 C do 25 C (oświetlenie awaryjne) Versions 2

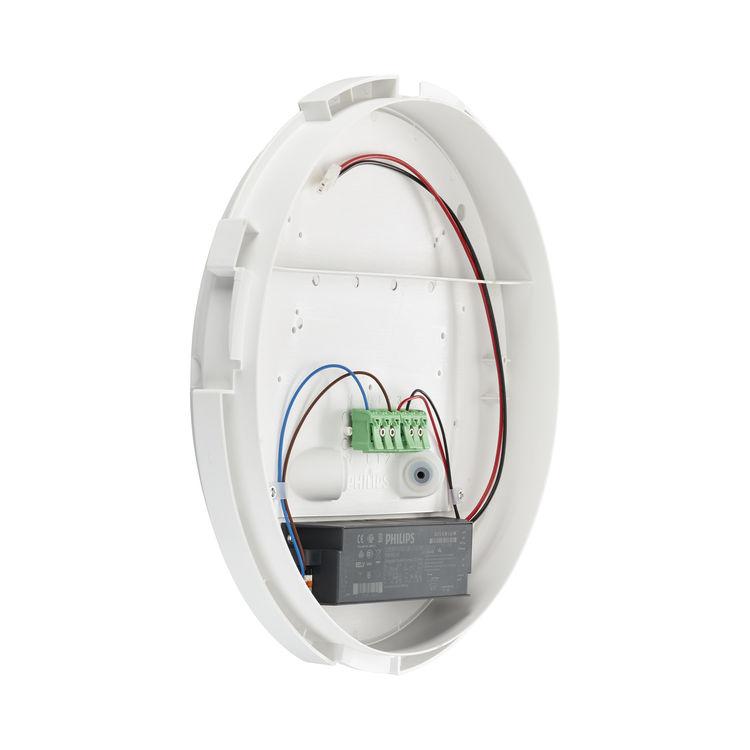

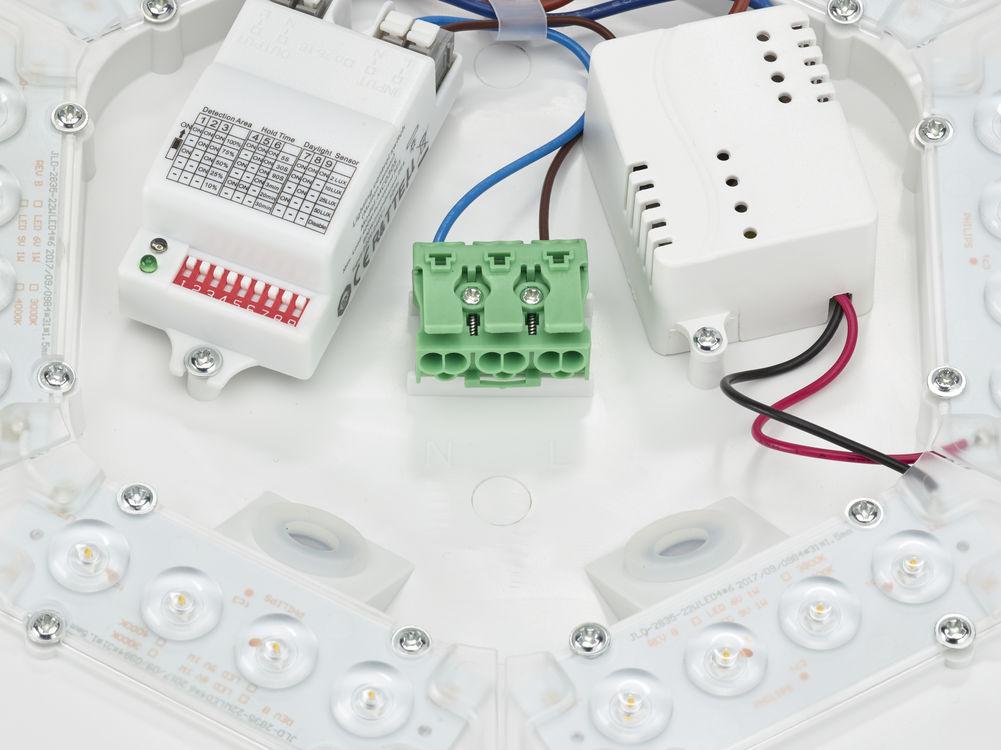

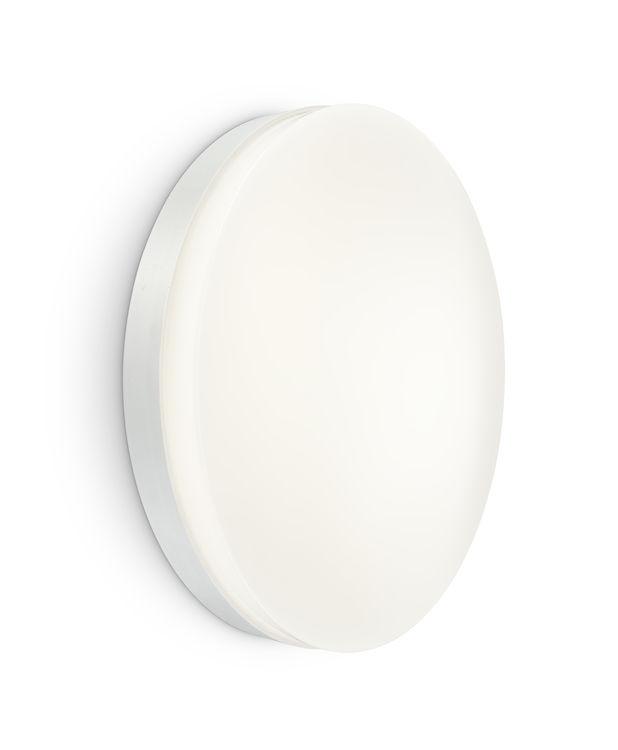

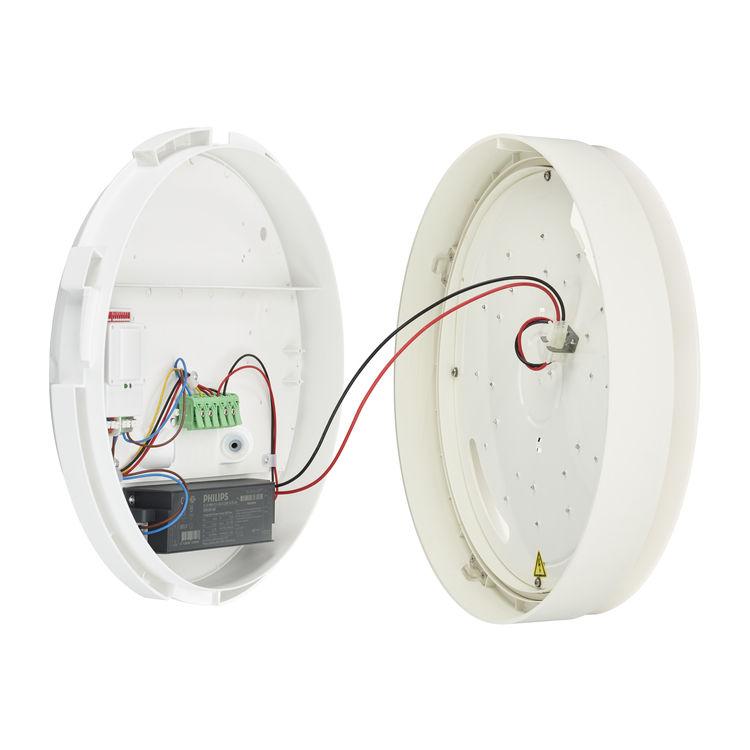

3 Więcej o produkcie WL131V_D35_CTO_PSD-DPP.TIF WL130V-2DPP.TIF DPP.TIF WL130V_CTO-DPP.TIF WL130V-1DPP.TIF WL131V_D35_CTO_PSR_MDU- WL130V_D35_CTO_MDU-DPP.TIF 3

4 Warunki dotyczące zastosowań Zakres temperatury otoczenia -20 do +40 C Certyfikaty i zastosowania Kod mechanicznej odporności na IK08 uderzenia Kod klasy szczelności IP IP65 Eksploatacja i połączenie elektryczne Napięcie wejściowe V Informacje podstawowe Kąt rozsyłu źródła światła 120 Znak CE CE Typ pokrywy optycznej/soczewki OP Zawiera zasilacz tak Oznaczenie ENEC ENEC Oznaczenie palności NO Test rozżarzonego drutu Temperatura 650 C, czas 5 s Źródło światła wymienne brak Liczba jednostek osprzętu 1 Typ optyki OPR Warunki dotyczące zastosowań Order Code Full Product Name Maksymalny poziom ściemnienia WL130V LED12S/830 PSU Nie dotyczy WL130V LED12S/840 PSU Nie dotyczy WL130V 30 PSU Nie dotyczy WL130V 40 PSU Nie dotyczy WL130V 30 PSU MDU Nie dotyczy WL130V 40 PSU MDU Nie dotyczy WL131V LED34S/830 PSU Nie dotyczy WL131V LED34S/840 PSU Nie dotyczy WL131V LED12S/830 PSR MDU 10% WL131V LED12S/840 PSR MDU 10% WL131V 30 PSR MDU 10% WL131V 40 PSR MDU 10% WL131V LED34S/830 PSR MDU 10% WL131V LED34S/840 PSR MDU 10% WL131V LED12S/830 PSED 10% WL131V LED12S/840 PSED 10% WL131V 30 PSED 10% WL131V 40 PSED 10% Wydajność początkowa (zgodna z normami IEC) Znamionowy wskaźnik oddawania 80 barw Tolerancja strumienia świetlnego +/-10% Mechanika i korpus Kolor Sterowniki i zmiana natężenia strumienia świetlnego Order Code Full Product Name Funkcja ściemniania WL130V LED12S/830 PSU brak WL130V LED12S/840 PSU brak WL130V 30 PSU brak WL130V 40 PSU brak WL130V 30 PSU MDU brak WL130V 40 PSU MDU brak WL131V LED34S/830 PSU brak WL131V LED34S/840 PSU brak WL131V LED12S/830 PSR MDU tak Order Code Full Product Name Funkcja ściemniania WL131V LED12S/840 PSR MDU tak WL131V 30 PSR MDU tak WL131V 40 PSR MDU tak WL131V LED34S/830 PSR MDU tak WL131V LED34S/840 PSR MDU tak WL131V LED12S/830 PSED tak WL131V LED12S/840 PSED tak WL131V 30 PSED tak WL131V 40 PSED tak Informacje podstawowe WL130V LED12S/830 PSU Klasa bezpieczeństwa II WL130V LED12S/840 PSU Klasa bezpieczeństwa II WL130V 30 PSU Klasa bezpieczeństwa II WL130V 40 PSU Klasa bezpieczeństwa II WL130V 30 PSU MDU Klasa bezpieczeństwa II WL130V 40 PSU MDU Klasa bezpieczeństwa II WL131V LED34S/830 PSU Klasa bezpieczeństwa II WL131V LED34S/840 PSU Klasa bezpieczeństwa II 4

5 WL131V LED12S/830 PSR MDU Klasa bezpieczeństwa I WL131V LED12S/840 PSR MDU Klasa bezpieczeństwa I WL131V 30 PSR MDU Klasa bezpieczeństwa I WL131V 40 PSR MDU Klasa bezpieczeństwa I WL131V LED34S/830 PSR MDU Klasa bezpieczeństwa I WL131V LED34S/840 PSR MDU Klasa bezpieczeństwa I WL131V LED12S/830 PSED Klasa bezpieczeństwa II WL131V LED12S/840 PSED Klasa bezpieczeństwa II WL131V 30 PSED Klasa bezpieczeństwa II WL131V 40 PSED Klasa bezpieczeństwa II Wydajność początkowa (zgodna z normami IEC) (1/2) Order Code Full Product Name Początkowa chromatyczność Znamionowa temperatura barwowa Początkowa sprawność oprawy LED Początkowy strumień świetlny WL130V (0.4440, ) 3000 K 100 lm/w 1200 lm LED12S/83 0 PSU WL130V (0.3883, ) 4000 K 100 lm/w 1200 lm LED12S/84 0 PSU WL130V (0.4440, ) 3000 K 90 lm/w 2000 lm 30 PSU WL130V (0.3883, ) 4000 K 90 lm/w 2000 lm 40 PSU WL130V (0.4440, ) 3000 K 80 lm/w 2000 lm 30 PSU MDU WL130V (0.3883, ) 4000 K 80 lm/w 2000 lm 40 PSU MDU WL131V (0.4440, ) 3000 K 95 lm/w 3400 lm LED34S/83 0 PSU WL131V (0.3883, ) 4000 K 95 lm/w 3400 lm LED34S/8 40 PSU WL131V (0.4440, ) 3000 K 80 lm/w 1200 lm LED12S/83 0 PSR MDU WL131V LED12S/84 (0.3883, ) 4000 K 80 lm/w 1200 lm Full Order Product Code Name 0 PSR MDU WL131V 30 PSR MDU WL131V 40 PSR MDU WL131V LED34S/83 0 PSR MDU WL131V LED34S/8 40 PSR MDU WL131V LED12S/83 0 PSED WL131V LED12S/84 0 PSED WL131V 30 PSED WL131V 40 PSED Znamionowa Początkowa Początkowy Początkowa temperatura sprawność strumień chromatyczność barwowa oprawy LED świetlny (0.4440, ) 3000 K 80 lm/w 2000 lm (0.3883, ) 4000 K 80 lm/w 2000 lm (0.4440, ) 3000 K 90 lm/w 3400 lm (0.3883, ) 4000 K 90 lm/w 3400 lm (0.4440, ) 3000 K 90 lm/w 1200 lm (0.3883, ) 4000 K 90 lm/w 1200 lm (0.4440, ) 3000 K 90 lm/w 2000 lm (0.3883, ) 4000 K 90 lm/w 2000 lm Wydajność początkowa (zgodna z normami IEC) (2/2) WL130V LED12S/830 PSU 12 W WL130V LED12S/840 PSU 12 W 5

6 WL130V 30 PSU 22 W WL130V 40 PSU 22 W WL130V 30 PSU MDU 23 W WL130V 40 PSU MDU 23 W WL131V LED34S/830 PSU 36 W WL131V LED34S/840 PSU 36 W WL131V LED12S/830 PSR MDU 15 W WL131V LED12S/840 PSR MDU 15 W WL131V 30 PSR MDU 25 W WL131V 40 PSR MDU 25 W WL131V LED34S/830 PSR MDU 38 W WL131V LED34S/840 PSR MDU 38 W WL131V LED12S/830 PSED 13 W WL131V LED12S/840 PSED 13 W WL131V 30 PSED 23 W WL131V 40 PSED 23 W Wydajność wraz z upływem czasu (zgodna z normami IEC) Order Code Full Product Name L80B50 L90B WL130V LED12S/830 PSU WL130V LED12S/840 PSU WL130V 30 PSU WL130V 40 PSU WL130V 30 PSU MDU WL130V 40 PSU MDU WL131V LED34S/830 PSU h h WL131V LED34S/840 PSU h h WL131V LED12S/830 PSR MDU h h WL131V LED12S/840 PSR MDU h h Order Code Full Product Name L80B50 L90B WL131V 30 PSR MDU h h WL131V 40 PSR MDU h h WL131V LED34S/830 PSR MDU h h WL131V LED34S/840 PSR MDU h h WL131V LED12S/830 PSED h h WL131V LED12S/840 PSED h h WL131V 30 PSED h h WL131V 40 PSED h h 2019 Signify Holding Wszelkie prawa zastrzeżone. Signify nie składa żadnych oświadczeń ani nie udziela jakichkolwiek gwarancji dotyczących dokładności lub kompletności informacji zawartych w niniejszym dokumencie i nie ponosi odpowiedzialności za jakiekolwiek związane z nimi działania. Informacje zamieszczone w niniejszym dokumencie nie stanowią oferty handlowej ani elementu jakiejkolwiek oferty lub umowy, chyba że uzgodniono inaczej z Signify. Wszystkie znaki towarowe są własnością Signify Holding lub ich odpowiednich właścicieli , Kwiecień 11 -
