1 OŚWIETLENIE PARKOWE Kompleksowe Rozwiązania Oświetleniowe

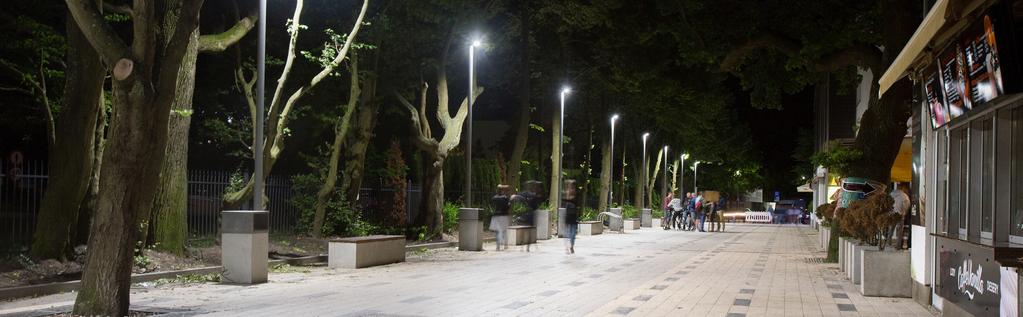

2 SPIS TREŚCI Atrakcyjność w najmniejszym detalu... 3 Najwyższy poziom bezpieczeństwa... 3 Odniesienie do norm oświetleniowych...4 Systemy sterowania... 6 PARK FLOWER MIDI...8 FARO...10 VILUX OCP MILEDIA OCP MILEDIA OCP MILEDIA OCP MILEDIA GARDEN FLOWER MINI...22 POSTE Parking, powierzchnia 40 m x 40 m...28 Ścieżka/chodnik, wysokość montażu 4 m...29 Ścieżka/chodnik, wysokość montażu 6 m...30 Kontakt...31 Atrakcyjność w najmniejszym detalu Tendencja do uatrakcyjniania wyglądu miast poprzez odpowiednio dobrane oświetlenie zyskuje coraz bardziej na znaczeniu. Miasta konkurują ze sobą o turystów, inwestorów oraz nowych mieszkańców. Zadbane, przyjazne parki stały się ważnym punktem w tej walce. Światło znakomicie podkreśla detale. Delikatne oświetlenie dekoracyjne eksponujące drzewa, rzeźby czy fontanny tworzy wyjątkową atmosferę, w której chcą żyć i przebywać mieszkańcy. Wykorzystanie opraw z inteligentnym sterowaniem pozwala pogodzić efekt estetyczny z troską o środowisko naturalne i oszczędność energii. Oprawy oświetlenia parkowego ES-SYSTEM odznaczają się wyjątkową wytrzymałością i odpornością na działanie szkodliwych czynników zewnętrznych, a wraz z rozwojem technologii LED stały się jeszcze bardziej energooszczędne, niezawodne i funkcjonalne. Źródło światła LED to gwarancja niskiego kosztu eksploatacji i wielu lat bezawaryjnego funkcjonowania. Oprócz wysokich parametrów, ważną rolę odgrywa tu forma - za dnia dyskretnie komponuje się z otoczeniem, natomiast nocą zapewnia poczucie bezpieczeństwa i nadaje oświetlanym przestrzeniom wyjątkowy charakter i estetykę. W coraz bardziej zabudowanych miastach, zdominowanych przez budynki i ulice, parki stają się ważnym elementem życia lokalnych społeczności. Są nie tylko zielonymi płucami miast, ale spełniają również bardzo ważną funkcję integrującą. Piękne, zadbane parki zachęcają do spędzania czasu na świeżym powietrzu, do odpoczynku lub ćwiczeń wśród zieleni. Podnoszą one również prestiż miast oferując spokojną, zadbaną przestrzeń, w której każdy znajdzie coś dla siebie. Najwyższy poziom bezpieczeństwa Każdy z nas odczuł dyskomfort, kiedy musiał przejść wieczorem lub nocą przez słabo oświetlony park. Aby uniknąć takich sytuacji warto stworzyć przemyślaną i nowoczesną instalację oświetleniową opartą na technologii LED. Białe światło LED-owe daje 4-krotnie wyższe odwzorowanie barw w porównaniu z rozwiązaniami opartymi o wyładowcze źródła sodowe. Szybsze rozróżnienie barw, kształtów i rysów twarzy oraz lepsza widoczność zwiększają szanse na reakcję, co umożliwia bezpieczne poruszanie się w parku po zmroku. Szerokie spektrum produktów ES-SYSTEM o klasycznym, cieszącym się uznaniem, wzornictwie umożliwia architektom i projektantom tworzenie jednorodnych, spójnych koncepcji oświetleniowych, podkreślających walory oraz różnice miejskiej kultury i historii. Oświetlenie parkowe 3

3 ODNIESIENIE DO NORM OŚWIETLENIOWYCH W zależności od sytuacji na której chcemy wykonać obliczenia, odnosimy się do dwóch rodzajów norm: Norma PN-EN :2007 Nr ref. Typ strefy, zadania lub czynności Em [lx] Uo 5 0,25 Tablica 5.1 Ogólne strefy ruchu w miejscach pracy na zewnątrz PN-EN 13201:2016 OŚWIETLENIE DRÓG W powyższej normie zostały opisane klasy oświetleniowe P, które są przeznaczone dla pieszych i rowerzystów poruszających się po chodnikach, ścieżkach rowerowych oraz innych powierzchniach drogi. Wybór klasy uzależniony jest od takich parametrów, jak: natężenie ruchu, rodzaj ruchu czy luminancji otoczenia Drogi wyłącznie dla pieszych Strefy ruchu dla wolno poruszających się pojazdów (max. 10 km/h) 10 0, Normalny ruch pojazdów (max. 40 km/h) 20 0, Przejścia dla pieszych, zawracanie pojazdów, punkty załadunku i rozładunku pojazdów 50 0,40 5 0,25 Tablica 5.9 Parkingi PN-EN :2007 ŚWIATŁO I OŚWIETLENIE. Część 2: Miejsca pracy na zewnątrz W powyższej normie określono wymagania dotyczące oświetlenia zadań w większości miejsc pracy na zewnątrz i stref z nimi związanych, z uwzględnieniem ilościowych i jakościowych cech oświetlenia Małe natężenie ruchu, np. parkingi przy sklepach, domach mieszkalnych Średnie natężenie ruchu, np. parkingi przy domach towarowych, budynkach biurowych, fabrycznych, sportowych i wielofunkcyjnych kompleksach budynków 10 0, Duże natężenie ruchu, np. parkingi przed szkołami, kościołami, głównymi centrami handlowymi, głównymi obiektami sportowymi i wielofunkcyjnymi kompleksami budynków 20 0,25 Norma PN-EN 13201:2016 Klasa Poziome natężenie oświetlenia Eśr [lx] Emin [lx] P1 15,0 3,00 P2 10,0 2,00 P3 7,50 1,50 P4 5,00 1,00 P5 3,00 0,60 P6 2,00 0,40 4 Oświetlenie parkowe Oświetlenie parkowe 5

4 SYSTEMY STEROWANIA System redukcji strumienia świetlnego Ponieważ nocą w parkach natężenie ruchu jest zdecydowanie mniejsze warto wykorzystać oprawy z systemem redukcji strumienia świetlnego. Zapewnia on wieloetapowe obniżanie mocy opraw w porze nocnej na podstawie ustawień profilu ściemniania. W tym przypadku nie jest wymagana zewnętrzna infrastruktura sterowania. Moduł automatycznie ustawia profil ściemniania na podstawie zaprogramowanych danych w odniesieniu do środka, który obliczany jest na podstawie czasów włączania/wyłączania. Przyjmuje się, że od godziny 22:00 do godz. 4:00 można zredukować parametry oświetlenia o jedną klasę oświetleniową. Sterowniki oferowane przez ES-SYSTEM pozwalają na zaprogramowanie aż 5 poziomów redukcji strumienia emitowanego przez oprawę. Zarządca ma więc możliwość wyznaczenia większej ilości poziomów redukcji, zgodnie z istniejącym bądź projektowanym spadkiem ilości poruszających się po parku w porze nocnej użytkowników. System sterowania bezprzewodowego Zlight Zlight to system sterowania oprawami oświetlenia zewnętrznego, który umożliwia zarządzanie i monitorowanie pracy opraw oświetleniowych. System może być stosowany zarówno w oprawach parkowych PARK FLOWER SMART, jak i w oprawach ulicznych RACER SMART. Schemat funkcjonowania systemu ZLIGHT Zlight wykorzystuje protokół ZigBEE. W każdej oprawie znajduje się sterownik lokalny, który kontroluje i monitoruje pracę konkretnej oprawy oświetleniowej. Poprzez dowolną przeglądarkę internetową istnieje możliwość sterowania strumieniem zarówno oprawy pojedynczej, jak i całej, ustalonej wcześniej grupy opraw. Sprawdzanie parametrów pracy oprawy, takich jak: moc, napięcie zasilania, moc bierna oraz ilość emitowanego CO 2 odbywa się z poziomu interfejsu. Schemat komunikacji poszczególnych elementów systemu przedstawia poniższa grafika. PARK FLOWER + SMART 100% 90% 80% 70% GATEWAY max. 150 opraw GSM / LAN 60% 50% 40% 30% 20% GSM / LAN GSM / LAN SERWER GSM / LAN / WIFI APLIKACJA WEB 10% 0% GATEWAY max. 150 opraw 12:00 14:00 16:00 18:00 20:00 22:00 00:00 2:00 4:00 6:00 8:00 10:00 12:00 RACER + SMART GATEWAY max. 150 opraw Komunikacja pomiędzy urządzeniami: między oprawami SMART bezprzewodowo w systemie między oprawami SMART a sterownikiem GATEWAY bezprzewodowo w systemie między sterownikami GATEWAY a serwerem danych - poprzez sygnał GSM lub LAN 6 Oświetlenie parkowe Oświetlenie parkowe 7

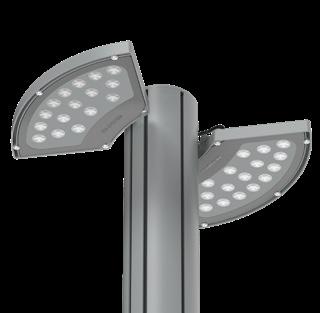

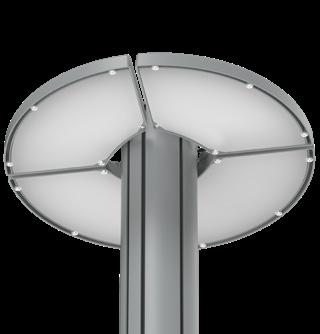

5 PARK FLOWER MIDI PARK FLOWER MIDI oprawa LED; strumień świetlny: lm; skuteczność świetlna: do 108 lm/w; temperatura barwowa: 3000K, 4000K lub 5700K; ogólny wskaźnik oddawania barw: CRI >70; znamionowa średnia trwałość LED dla L80B50: h; standardowe odchylenie dopasowania : ; rozsył światłości: 50, 120 ; napięcie znamionowe: ; moc: W; sterowanie: ON/OFF, Zlight; stopień ochrony IP65; klasa ochronności: I; stopień ochrony IK08; korpus z ciśnieniowego odlewu aluminium lakierowanego proszkowo oraz profil z ekstrudowanego aluminium; dyfuzor ze szkła hartowanego, przeźroczystego lub matowego; wymiary (DxS): x450 mm; waga: 5,00-9,00 kg; deklaracje: CE; wzór zastrzeżony Typ montażu maszt pionowy dyfuzor przeźroczysty dyfuzor matowy Miejsce montażu słup 60 mm lm 108 lm/w 3000K, 4000K, 5700K Ogólny wskaźnik oddawania barw CRI 70, 80 L80B50: h Unikalna możliwość zmiany fotometrii oprawy poprzez odchylenie, obrót lub regulację wysokości płatków (dzięki zastosowaniu przegubu kulowego) Możliwość zastosowania 2, 3, 4 lub większej ilości płatków symetryczny wąski (50 ) i szeroki (120 ) W cd/klm η = 100% cd/klm η = 100% Możliwość montażu naściennego - PARK FLOWER WALL Możliwość wykorzystania jednej oprawy do jednoczesnego oświetlenia podstawowego i iluminacyjnego Ciśnieniowy odlew aluminiowy malowany proszkowo na kolor Wersja ON/OFF. Możliwość sterowania przewodowego DALI lub bezprzewodowego (Zlight) Do wyboru dwa kąty rozsyłu światłości: 50 lub 120 Możliwość łączenia przelotowego za pomocą szczelnych złączy (zamawiane oddzielnie) Klasa ochronności Waga ON/OFF, Zlight IP65 IK08 I dyfuzor ze szkła hartowanego, przeźroczyte lub matowe ciśnieniowy odlew aluminiowy, malowany proszkowo x450 mm 5,00-9,00 kg Ø 110 Ø Ø 110 Ø LIGHT&DESIGN Ø 110 Ø Ø 450 PARK FLOWER MIDI WALL LIGHT&DESIGN Ø 450 system PAR FLO MID PARK FLOWER WALL Żywotność modułów LED sięgająca h dla L80B50 1 klasa fotobiologiczna I klasa ochronności Dodatkowe opcje możliwość łączenia przelotowego za pomocą szczelnych złączy typu "T" lub "Y" Certyfikat CE 8 Oświetlenie parkowe Oświetlenie parkowe

6 FARO FARO oprawa LED; strumień świetlny 4200 lm; skuteczność świetlna: 105 lm/w; temperatura barwowa 4000K; ogólny wskaźnik oddawania barw: CRI>70; znamionowa średnia trwałość LED dla L80B50: h; standardowe odchylenie dopasowania : ; rozsył światłości: parkowy, symetryczny, dookólny; zasilanie ; moc: 40W; sterowanie: ON/OFF; stopień ochrony IP65; klasa ochronności: I; stopień ochrony ; korpus z ciśnieniowego odlewu aluminium; dyfuzor ze szkła hartowanego przeźroczystego; wymiary(wxs): 520x476 mm; waga 12,00 kg; deklaracje: CE Typ montażu maszt pionowy Miejsce montażu słup mm Klasyczna forma nawiązująca do zabytkowych latarni ulicznych Ciśnieniowy odlew aluminiowy malowany proszkowo na kolor Wersja ON/OFF Zasilacz o podwyższonym stopniu szczelności IP65 Możliwość łączenia przelotowego za pomocą szczelnych złączy (zamawiane oddzielnie) Żywotność modułów LED sięgająca h dla L80B50 Ogólny wskaźnik oddawania barw CRI 70 Klasa ochronności Waga Dodatkowe opcje 4200 lm 105 lm/w 4000K L80B50: h symetryczny, dookólny 40 W ON/OFF IP65 Ścieżka dla rowerzystów/chodnik o szerokości 2 m. I dyfuzor ze szkła hartowanego, przeźroczystego, układ soczewkowy ciśnieniowy odlew aluminiowy, malowany proszkowo 476x476x520 mm 12,00 kg możliwość łączenia przelotowego za pomocą szczelnych złączy typu "T" lub "Y" cd/klm η = 100% 15 lx 10 lx 5 lx 1 lx Rozkład izolinii (wysokość 4 m) I klasa ochronności Certyfikat CE moc [W] strumień [lm] wysokość [m] klasa E m [lx] E min [lx] max. rozstaw [m] uwagi PN-EN 13201:2016 P2 10,00 3, P2 12,73 3,75 21 Zalecane dla klas P2 10,46 7,54 17 wysokich (P1,P2) moc [W] strumień [lm] wysokość [m] E m [lx] U 0 PN-EN :2007 5,00 0, ,00 0, Ścieżka 30 x 2 m ,59 0, Ścieżka 45 x 2 m 10 Oświetlenie parkowe Oświetlenie parkowe 11

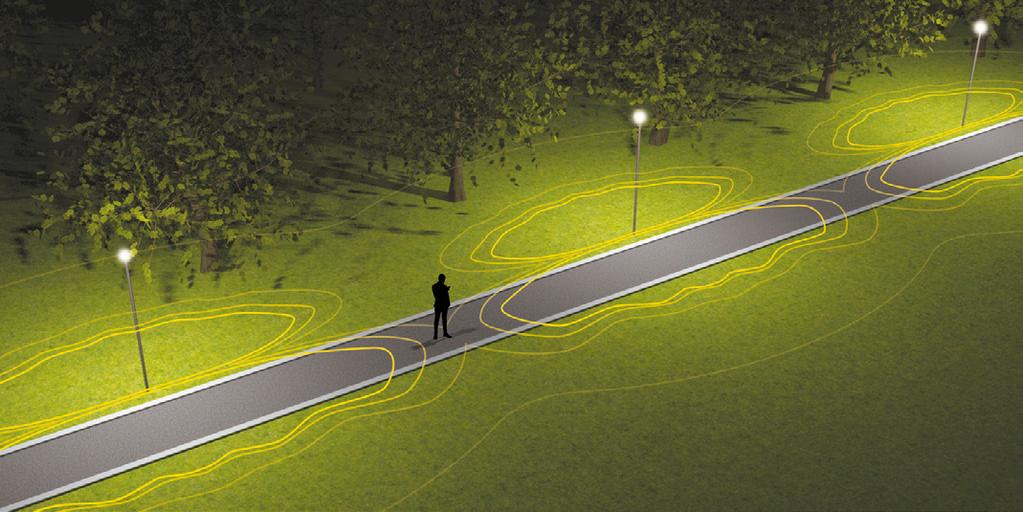

7 VILUX VILUX oprawa LED; strumień świetlny 5150 lm; skuteczność świetlna: 87 lm/w; temperatura barwowa 4000K; ogólny wskaźnik oddawania barw: CRI>70; znamionowa średnia trwałość LED dla L80B50: h; standardowe odchylenie dopasowania : ; rozsył światłości: parkowy, asymetryczny; zasilanie ; moc: 59W; sterowanie: ON/OFF; stopień ochrony IP66; klasa ochronności: I; stopień ochrony IK06; korpus z ciśnieniowego odlewu aluminium; dyfuzor ze szkła hartowanego przeźroczystego; wymiary (WxS): 775x535 mm; waga 7,50 kg; deklaracje: CE Typ montażu maszt pionowy Unikalna forma Ciśnieniowy odlew aluminiowy malowany proszkowo na kolor Wersja ON/OFF Asymetryczny rozsył światła Zasilacz o podwyższonym stopniu szczelności IP65, montowany w słupie Miejsce montażu słup 76 mm Ogólny wskaźnik oddawania barw CRI 70 Klasa ochronności Waga 5150 lm 87 lm/w 4000K L80B50: h asymetryczny 59 W ON/OFF IP66 IK06 I dyfuzor ze szkła hartowanego, przeźroczystego, układ soczewkowy ciśnieniowy odlew aluminiowy, malowany proszkowo 775x535 mm 7,50 kg cd/klm η = 100% 15 lx 10 lx 5 lx 1 lx Możliwość łączenia przelotowego za pomocą szczelnych złączy (zamawiane oddzielnie) Żywotność modułów LED sięgająca h dla L80B50 I klasa ochronności Dodatkowe opcje możliwość łączenia przelotowego za pomocą szczelnych złączy typu "T" lub "Y" Ścieżka dla rowerzystów/chodnik o szerokości 2 m. Rozkład izolinii (wysokość 4 m) Certyfikat CE moc [W] strumień [lm] wysokość [m] E m [lx] U 0 max. rozstaw [m] uwagi PN-EN :2007 5,00 0, , Ścieżka 30x2m , Ścieżka 40x2m 12 Oświetlenie parkowe Oświetlenie parkowe 13

8 OCP MILEDIA 2 OCP MILEDIA 2 oprawa LED; strumień świetlny: lm; skuteczność świetlna: do 98 lm/w; temperatura barwowa: 3000K, 4000K; ogólny wskaźnik oddawania barw: CRI >80: znamionowa średnia trwałość LED dla L80B50: h; standardowe odchylenie dopasowania : ; rozsył światłości: parkowy, symetryczny; napięcie znamionowe: ; moc: 41-55W; sterowanie: ON/OFF lub AstroDIM; stopień ochrony IP65; klasa ochronności: II; stopień ochrony ; korpus z ciśnieniowego odlewu aluminiowego: dyfuzor z poliwęglanu, opalowy; wymiary (ØxW): 419x435 mm; waga: 3,50-3,70 kg; deklaracje: CE Ciśnieniowy odlew aluminiowy, daszek z blachy aluminiowej Dyfuzor z poliwęglanu, opalowy Odbłyśnik stalowy lakierowany farbą proszkową Układ optyczny i osprzęt elektryczny jest rozdzielony zasilacz jest zamocowany przy podstawie, natomiast płytka LED została zamontowana przy daszku oprawy (rozdzielenie termiczne) Możliwość redukcji strumienia świetlnego w porze nocnej po zegarze astronomicznym Żywotność modułów LED sięgająca h dla L80B50 II klasa ochronności Typ montażu maszt pionowy Miejsce montażu słup mm Ogólny wskaźnik oddawania barw CRI 80 Klasa ochronności Waga lm 98 lm/w 3000K, 4000K L80B50: h L90B50: h symetryczny W ON/OFF lub AstroDIM IP65 Ścieżka dla rowerzystów/chodnik o szerokości 2 m. II dyfuzor PC, opalowy profil aluminiowy czarny, biały lub szary 419x435 mm 3,50-3,70 kg Ø Ø cd/klm η = 100% 15 lx 10 lx 5 lx 1 lx Rozkład izolinii (wysokość 4 m) Certyfikat CE moc [W] strumień [lm] wysokość [m] klasa E m [lx] E min [lx] max. rozstaw [m] uwagi PN-EN 13201:2016 P4 5,00 1, P4 5,94 1,07 28 Zalecane dla klas niskich (P6-P4) 14 Oświetlenie parkowe Oświetlenie parkowe 15

9 OCP MILEDIA 3 OCP MILEDIA 3 oprawa LED; strumień świetlny: lm; skuteczność świetlna: do 117 lm/w; temperatura barwowa: 3000K, 4000K; ogólny wskaźnik oddawania barw: CRI >80; znamionowa średnia trwałość LED dla L80B50: h; standardowe odchylenie dopasowania : ; rozsył światłości: parkowy, symetryczny; napięcie znamionowe: ; moc: 41-54W; sterowanie: ON/OFF lub AstroDIM; stopień ochrony IP65; klasa ochronności: II; stopień ochrony ; korpus z ciśnieniowego odlewu aluminiowego; dyfuzor z poliwęglanu, ryflowany; wymiary (ØxW): 419x435 mm; waga: 3,50-3,70 kg; deklaracje: CE Ciśnieniowy odlew aluminiowy, daszek z blachy aluminiowej Dyfuzor z poliwęglanu, ryflowany Odbłyśnik stalowy lakierowany farbą proszkową Układ optyczny i osprzęt elektryczny jest rozdzielony zasilacz jest zamocowany przy podstawie, natomiast płytka LED została zamontowana przy daszku oprawy (rozdzielenie termiczne) Możliwość redukcji strumienia świetlnego w porze nocnej po zegarze astronomicznym Żywotność modułów LED sięgająca h dla L80B50 Typ montażu maszt pionowy Miejsce montażu słup mm Ogólny wskaźnik oddawania barw CRI 80 Klasa ochronności Waga lm 117 lm/w 3000K, 4000K L80B50: h L90B50: h symetryczny W ON/OFF lub AstroDIM IP65 II dyfuzor PC, ryflowany profil aluminiowy czarny, biały lub szary 419x435 mm 3,50-3,70 kg Ø 419 Ø cd/klm η = 100% 15 lx 10 lx 5 lx 1 lx Rozkład izolinii (wysokość 4 m) II klasa ochronności Certyfikat CE Ścieżka dla rowerzystów/chodnik o szerokości 2m, odstęp słup-krawędź chodnika wynosi 0,7m. moc [W] strumień [lm] wysokość [m] klasa E m [lx] E min [lx] max. rozstaw [m] uwagi PN-EN 13201:2016 P2 10,00 3, P2 14,20 3,31 21 Zalecane dla klas wysokich (P1,P2) 16 Oświetlenie parkowe Oświetlenie parkowe 17

10 OCP MILEDIA 4 OCP MILEDIA 4 oprawa LED; strumień świetlny: 5 lm; skuteczność świetlna: do 108 lm/w; temperatura barwowa: 4000K i 5700K; ogólny wskaźnik oddawania barw: CRI >70; znamionowa średnia trwałość LED dla L80B50: h; standardowe odchylenie dopasowania : ; rozsył światłości: parkowy, symetryczny - układ soczewkowy; napięcie znamionowe: ; moc: 51W; sterowanie: ON/OFF lub AstroDIM; stopień ochrony IP65; klasa ochronności: II; stopień ochrony ; korpus: obudowa aluminiowa; dyfuzor z poliwęglanu, przeźroczysty; wymiary (ØxW): 419x435 mm; waga: 3,50-3,70 kg; deklaracje: CE Ciśnieniowy odlew aluminiowy, daszek z blachy aluminiowej Dyfuzor z poliwęglanu, przeźroczysty Odbłyśnik stalowy lakierowany farbą proszkową Układ optyczny (w postaci soczewek) i osprzęt elektryczny jest rozdzielony zasilacz jest zamocowany przy podstawie, natomiast płytka LED została zamontowana przy daszku oprawy (rozdzielenie termiczne) Możliwość redukcji strumienia świetlnego w porze nocnej po zegarze astronomicznym Żywotność modułów LED sięgająca h dla L80B50 II klasa ochronności Typ montażu maszt pionowy Miejsce montażu słup mm Ogólny wskaźnik oddawania barw CRI 70 Klasa ochronności Waga 5 lm 108 lm/w 4000K, 5700K L80B50: h L90B50: h symetryczny 51 W ON/OFF lub AstroDIM IP65 Ścieżka dla rowerzystów/chodnik o szerokości 2 m. II dyfuzor PC, przeźroczysty, układ soczewkowy profil aluminiowy czarny, biały lub szary 419x435 mm 3,50-3,70 kg Ø 419 Ø cd/klm η = 100% 15 lx 10 lx 5 lx 1 lx Rozkład izolinii (wysokość 4 m) Certyfikat CE moc [W] strumień [lm] wysokość [m] klasa E m [lx] E min [lx] max. rozstaw [m] uwagi PN-EN 13201:2016 P1 15,00 5, P1 22,11 5,44 23 Zalecane dla klas wysokich (P1,P2) 18 Oświetlenie parkowe Oświetlenie parkowe 19

11 OCP MILEDIA 5 OCP MILEDIA 5 oprawa LED; strumień świetlny: 4600 lm; skuteczność świetlna: 92 lm/w; temperatura barwowa: 3000K i 4000K; ogólny wskaźnik oddawania barw: CRI >70; znamionowa średnia trwałość LED dla L80B50: h; standardowe odchylenie dopasowania : ; rozsył światłości: parkowy, symetryczny, dookólny - układ soczewkowy; napięcie znamionowe: ; moc: 50W; sterowanie: ON/OFF lub AstroDIM; stopień ochrony IP65; klasa ochronności: II; stopień ochrony ; korpus: obudowa aluminiowa; dyfuzor z poliwęglanu, przeźroczysty; wymiary (ØxW): 419x435 mm; waga: 3,50-3,70 kg; deklaracje: CE Ciśnieniowy odlew aluminiowy, daszek z blachy aluminiowej Dyfuzor z poliwęglanu, przeźroczysty Odbłyśnik stalowy lakierowany farbą proszkową Układ optyczny (w postaci soczewek) i osprzęt elektryczny jest rozdzielony zasilacz jest zamocowany przy podstawie, natomiast płytka LED została zamontowana przy daszku oprawy (rozdzielenie termiczne) Możliwość redukcji strumienia świetlnego w porze nocnej po zegarze astronomicznym Żywotność modułów LED sięgająca h dla L80B50 Typ montażu maszt pionowy Miejsce montażu słup mm Ogólny wskaźnik oddawania barw CRI 70 Klasa ochronności Waga 4600 lm 92 lm/w 3000K, 4000K L80B50: h L90B50: h symetryczny, dookólny 50 W ON/OFF lub AstroDIM IP65 Ścieżka dla rowerzystów/chodnik o szerokości 2 m. II dyfuzor PC, przeźroczysty, układ soczewkowy profil aluminiowy czarny, biały lub szary 419x435 mm 3,50-3,70 kg Ø Ø cd/klm η = 100% 15 lx 10 lx 5 lx 1 lx Rozkład izolinii (wysokość 4 m) II klasa ochronności Certyfikat CE moc [W] strumień [lm] wysokość [m] klasa E m [lx] E min [lx] max. rozstaw [m] uwagi PN-EN 13201:2016 P4 5,00 1,00 Zalecane dla klas P4 5,36 1,05 34 niskich (P6-P4) Parking - plac 40 m x 40 m moc [W] strumień [lm] wysokość [m] wartości obliczone ilość opraw rozmieszczenie PN-EN :2007 E m 10 [lx] U 0 0, , x 3 20 Oświetlenie parkowe Oświetlenie parkowe 21

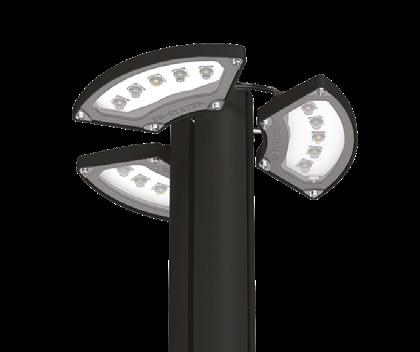

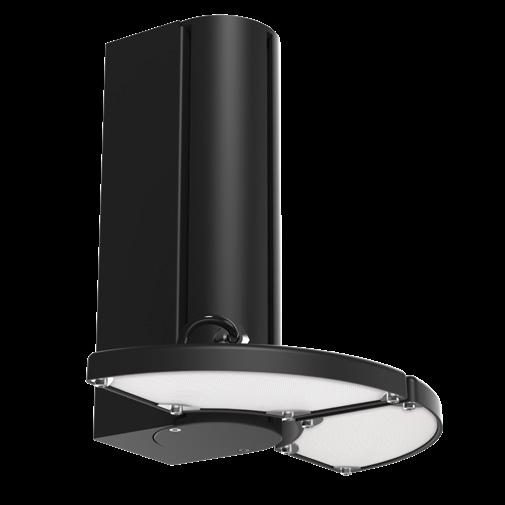

12 GARDEN FLOWER MINI GARDEN FLOWER MIDI oprawa LED; strumień świetlny: lm; skuteczność świetlna: do 96 lm/w; temperatura barwowa: 3000K, 4000K; ogólny wskaźnik oddawania barw: CRI >80; znamionowa średnia trwałość LED dla L80B50: h; standardowe odchylenie dopasowania : ; rozsył światłości: 170 oraz 120 ; napięcie znamionowe: ; moc: 10-47W; sterowanie: ON/OFF; stopień ochrony IP65; klasa ochronności: I; stopień ochrony IK06; korpus z ciśnieniowego odlewu aluminium malowany proszkowo; dyfuzor ze szkła hartowanego, przeźroczystego lub matowego; wymiary (DxSxH): xx1000 mm (max.); waga: 2,40-3,80 kg; deklaracje: CE; wzór zastrzeżony GARDEN FLOWER WALL Unikalna możliwość zmiany fotometrii oprawy poprzez odchylenie, obrót lub regulację wysokości płatków (dzięki zastosowaniu przegubu kulowego) Możliwość zastosowania 2, 3, 4 lub większej ilości płatków Możliwość montażu naściennego - GARDEN FLOWER WALL Możliwość wykorzystania jednej oprawy do jednoczesnego oświetlenia podstawowego i iluminacyjnego Ciśnieniowy odlew aluminiowy malowany proszkowo na kolor Wersja ON/OFF. Możliwość sterowania przewodowego DALI lub bezprzewodowego (Zlight) Do wyboru dwa kąty rozsyłu światłości: 120 lub 170 Żywotność modułów LED sięgająca h dla L80B50 1 klasa fotobiologiczna I klasa ochronności Certyfikat CE Miejsce montażu Ogólny wskaźnik oddawania barw CRI 80 Klasa ochronności 140 Waga Ø 60 UwagiØ Ø 60 Ø 100 podłoże lm 96 lm/w 3000K, 4000K L80B50: h symetryczny szeroki (120 oraz 170 ) W ON/OFF IP65 IK06 I dyfuzor ze szkła hartowanego, przeźroczyte lub matowe ciśnieniowy odlew aluminiowy, malowany proszkowo Ø 60 Ø max xx1000 mm 2,40-3,80 kg Ø 60 wzór zastrzeżony Ø 100 dyfuzor przeźroczysty cd/klm C0 - C Ø 60 Ø 60 Ø 60 Ø 60 Ø Ø 60 Ø 60 Ø 60 η = 100% C90 - C dyfuzor matowy cd/klm η = 100% 1000 Ø 60Ø 60 Ø 60 Ø 60 C0 - C180 Ø 60 C90 - C Ø 100 Ø 100 Ø 100 Ø 100Ø 100 Ø 100 Ø 100Ø 100 Ø 100 Ø 100 Ø 100Ø 100 Ø Oświetlenie parkowe Oświetlenie parkowe Ø 60 Ø Ø 100 Ø 100

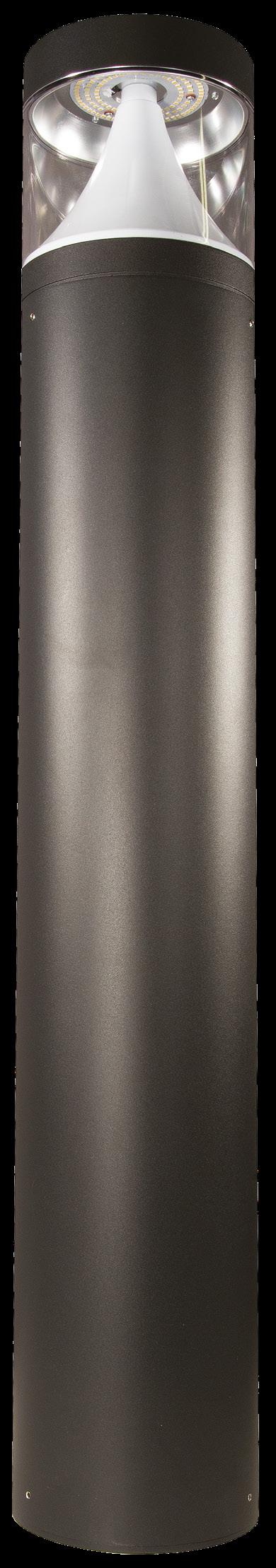

13 POSTE 3 POSTE 3 oprawa LED; strumień świetlny: 2200 lm; skuteczność świetlna: 82 lm/w; temperatura barwowa 4000K; ogólny wskaźnik oddawania barw: CRI>70; znamionowa średnia trwałość LED dla L70B50: h; standardowe odchylenie dopasowania : ; rozsył światłości: symetryczny, dookólny; zasilanie: ; moc: 27W; sterowanie: ON/OFF; stopień ochrony IP66; klasa ochronności: I; stopień ochrony IK08; korpus z ciśnieniowego odlewu aluminium; dyfuzor PMMA, przeźroczysty; wymiary (ØxD): 168x1000 mm; waga 5,5 kg; deklaracje: CE Ciśnieniowy odlew aluminiowy malowany proszkowo na kolor Wersja ON/OFF Zasilacz o podwyższonym stopniu szczelności IP65 Miejsce montażu Ogólny wskaźnik oddawania barw CRI 70 Klasa ochronności Waga podłoże 2200 lm 82 lm/w 4000K L70B50: h symetryczny, dookólny 27 W ON/OFF IP66 IK08 I PMMA, przeźroczysty ciśnieniowy odlew aluminiowy, malowany proszkowo 168x1000 mm 5,50 kg cd/klm η = 100% 15 lx 10 lx 5 lx 1 lx Montaż za pomocą kotw montażowych o długości 70 mm (w zestawie) lub 180 mm (zamawiane oddzielnie) Możliwość wymiany kopułki oprawy z płaskiej na okrągłą w kolorze czarnym (zamawiane oddzielnie) Możliwość łączenia przelotowego za pomocą szczelnych złączy (zamawiane oddzielnie) Żywotność modułów LED sięgająca h dla L70B50 I klasa ochronności Certyfikat CE Dodatkowe opcje możliwość łączenia przelotowego Rozkład izolinii (odstęp pomiędzy oprawami 5 m) 24 Oświetlenie parkowe Oświetlenie parkowe 25

14

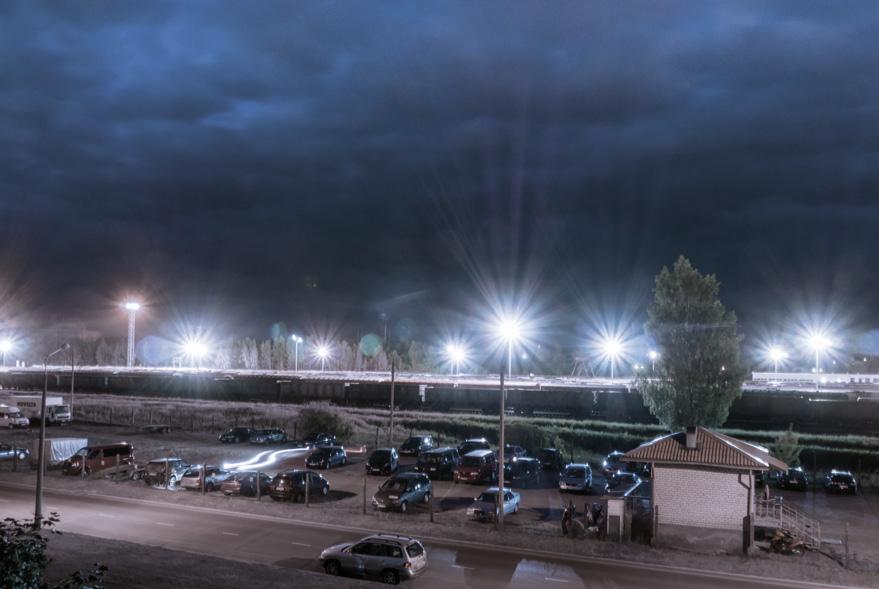

15 PARKING ŚCIEŻKA/CHODNIK plac 40 m x 40 m, wysokość montażu 4 m długość 100 m, wysokość montażu 4 m PRODUKTY PRODUKTY OCP MILEDIA 5 FARO CASE STUDY CASE STUDY Oprawa: OCP MILEDIA 5 Powierzchnia: 1600 m2 Oprawa: FARO Długość: 100 m Pobór mocy: 450W Pobór mocy: Pobór mocy opraw konwencjonalnych: 720W Pobór mocy opraw konwencjonalnych: 400W Oszczędność w porównaniu do opraw konwencjonlanych: 28 Oświetlenie parkowe 200W 38% Oszczędność w porównaniu do opraw konwencjonlanych: 50% Oświetlenie parkowe 29
