1 TECHNOLOGIA CIRCADIAN Human Centric Lighting

2

3 ŚWIATŁO SŁONECZNE NATURALNY REGULATOR Naturalne funkcjonowanie człowieka jest zgodne z rytmem przyrody. Do czasu wynalezienia sztucznego oświetlenia to słońce decydowało o codziennych czynnościach, budząc nas swoim wschodem i skłaniając do odpoczynku wraz z zachodem. Ewolucja wymusiła na nas rytm, który dzieli dobę na dwie części. 16 godzin spędzamy aktywnie, przez kolejne 8 godzin odpoczywamy. Taki wzorzec doby determinowany jest nie tylko przez praktyczność. Badania naukowe udowodniły, że występuje tu również zależność natury chemicznej. Światło nie tylko pomaga poznać obrazy otaczającego nas świata. To ono reguluje sen, bierze udział w przyswajaniu i produkcji witamin oraz dba o odpowiednią gospodarkę hormonalną. Co ważne, światło słoneczne bezpośrednio wpływa na nastrój i samopoczucie. 1

4 W 2001 roku odkryto, że oko zbudowane jest z trzech fotoreceptorów, a nie tak jak do tej pory sądzono jedynie z dwóchpręcików i czopków. Odkrycie to zmieniło postrzeganie ważności widma światła, oddziaływującego na człowieka. Okazało się bowiem, że ten trzeci receptor (fotoreceptor iprgc) jest szczególnie wrażliwy na działanie wąskiego zakresu niebieskiego światła, którego ilość w naturalnym świetle słonecznym jest największa w godzinach porannych i maleje w ciągu dnia. Fotoreceptor iprgc zlokalizowany jest w przedniej części siatkówki. Jego największe zagęszczenie znajduje się w dolnej części, co wynika z kąta padania promieni słonecznych, które dostarczają informacji na temat pory dnia. Fotoreceptor przekazuje informacje do szyszynki, która z kolei steruje skomplikowanym procesem uwalniania melatoniny. Ludzkie oko FOTORECEPTOR iprgc 2 3

5 HUMAN CENTRIC LIGHTING Od czasu odkrycia zależności między oddziaływaniem światła dziennego na człowieka a rytmem dobowym branża oświetleniowa ma nowe zadanie. Dziś równie ważne jak zapewnienie komfortu widzenia jest dostarczenie światła o widmie maksymalnie zbliżonym do naturalnego światła dziennego. Chcąc zminimalizować negatywne skutki zaburzonego rytmu dobowego firma ES-SYSTEM wprowadziła do oferty oprawy wyposażone w technologię CIRCADIAN. Wzbogacono białe światło (4000 K) niebieską oraz czerwoną wiązką o ściśle określonych długościach fal. Zmieszanie barwy białej z niebieską blokuje proces uwalniania melatoniny, aktywizuje organizm człowieka i przygotowuje do działania. Z kolei dodanie do światła białego wiązki światła czerwonego odpręża i stopniowo przygotowuje organizm do snu. Dzięki CIRCADIAN światło, które oświetla nasze miejsce pracy pobudza efektywność, kreatywność i czujność. Mniej męczymy się i nie czujemy znużenia, uniezależniając się od dostępu światła słonecznego. Zatrzymanie uwalniania melatoniny 07:30 Wysoka czujność 10:00 POŁUDNIE 12:00 Najlepsza koordynacja 14:30 Najszybszy czas reakcji 15:30 06:00 18:00 Najwyższe ciśnienie krwi 18:30 Najniższa temperatura ciała 04:30 Najwyższa temperatura ciała 19:00 ENERGIA NA RANO RADOŚĆ W POŁUDNIE ODPRĘŻENIE NA WIECZÓR Najgłębszy sen 02:00 00:00 PÓŁNOC Rozpoczęcie uwalniania melatoniny 21: K + NIEBIESKI wzbogacony białym światłem = około 5000 K BIAŁY 4000 K 4000 K + CZERWONY wzbogacony białym światłem = około 3000 K W dzisiejszych czasach coraz więcej osób narzeka na nieregularny sen, apatię, a nawet depresję. Naukowcy są zgodni wiele z tych problemów spowodowanych jest przez rozregulowanie naturalnego rytmu dobowego, co z kolei jest konsekwencją braku odpowiedniego dostępu do światła dziennego. Spędzanie większości dnia w pomieszczeniach o ograniczonym doświetleniu oraz pory roku o wyraźnie krótszym czasie dnia powodują zjawisko uwalniania melatoniny na tym samym poziomie przez cały dzień. W efekcie narażeni jesteśmy na wiele negatywnych konsekwencji, takich jak: brak koncentracji, zły nastrój, senność, apatia, a nawet depresja. Drastycznie spada efektywność naszej pracy i nauki. Niestety zwykłe świetlówki i LED-y nie potrafią skutecznie zastąpić światła słonecznego. Dostępne na rynku rozwiązania zmieniające jedynie barwę światła białego działają wyłącznie na nastrój, nie wpływając jednak na regulację rytmu dobowego. Względne natężenie światła Długość fal (nm) spektrum światła porannego Względne natężenie światła Długość fal (nm) spektrum światła wieczornego 4 5

6 NOBEL ZA CIRCADIAN UZDRAWIAJĄCA MOC ŚWIATŁA W 2017 roku Nagrodę Nobla w dziedzinie fizjologii i medycyny otrzymali Jeffrey C. Hall, Michael Rosbash i Michael W. Young naukowcy, którzy wyjaśnili mechanizm molekularny kontroli rytmu dobowego, tzw. CIRCADIAN RHYTHM. Efekty działania technologii CIRCADIAN sprawdzają terapeuci z Jarvenpaa Hispital w Helsinkach, w którym stworzono pokój leczenia światłem. Wyposażono go w oprawy ES-SYSTEM - TRANSPARENT i OPPOSITE wyposażone w technologię CIRCADIAN. Emitują one światło, które wspomaga terapię depresji i sezonowych zaburzeń nastroju. FAKTY Im większa jest energia niebieskiego światła o określonej długości fali, tym lepszy jest efekt zahamowania uwalniania melatoniny. Minimalny czas ekspozycji na światło niebieskie w godzinach porannych dający trwały efekt pobudzenia do aktywności to 90 minut. Ekspozycja na niebieskie światło nie jest wskazana przed snem. Ekspozycja na światło przez odpowiednią ilość czasu działa korzystnie nie tylko na leczenie sezonowych zaburzeń nastroju, lecz także na leczenie zaburzeń depresyjnych niezależnych od pory roku, a także zaburzeń okołodobowego rytmu snu. Idea CIRCADIAN wpisuje się w oparte na dowodach podejście do leczenia wyżej wymienionych zaburzeń psychicznych i wspiera postępowanie kliniczne z nimi związane. Timo Partonen Doktor Nauk Medycznych Państwowy Instytut Zdrowia i Pomocy Społecznej, Finlandia Zaburzenia rytmu dobowego mogą doprowadzić do chorób sercowo-naczyniowych, problemów hormonalnych, a przede wszystkim zaburzeń psychicznych, takich jak chroniczne zmęczenie czy depresja. 6 7

7 OPRAWY Z TECHNOLOGIĄ CIRCADIAN DLA WYBRANYCH PRZESTRZENI PROJEKTOWANIE OŚWIETLENIA ZGODNEGO Z RYTMEM DOBOWYM Szkoły i uniwersytety sale Szpitale gabinety, pokoje dla Biura gabinety, biura typu Projektowanie oświetlenia zgodnego z rytmem okołodobowym różni się zasadniczo od standardowego. Tra- wykładowe, audytoria, klasy, biblioteki, sale sportowe personelu, sale zabiegowe, sale chorych open space, pokoje socjalne, sale konferencyjne dycyjne podejście koncentruje się przede wszystkim na widoczności, minimalizacji efektu olśnienia i równomierności oświetlenia, dobremu oddaniu barwy i bezpieczeństwie. Projektując oświetlenie zgodne z ideą Human Centric Lighting ważne jest, aby rozważyć natężenie światła, jakość i skład widma światła oraz czas ekspozycji. Jeśli światło emitowane przez oprawę ma skutecznie dążyć do imitacji światła słonecznego nie może świecić punktowo. Badania naukowe pokazują, że najbardziej efektywne są te oprawy, które działają powierzchniowo, sprawiając, że emitowane światło jak słońce nie tylko trafia bezpośrednio, ale także poprzez odbicie od ścian i otaczających nas przedmiotów. Hotele restauracje, pomieszczenia rekreacyjne, Hale produkcyjne pomieszczenia bez dostępu Galerie handlowe pasaże, sklepy ES-SYSTEM wprowadził technologię CIRCADIAN do całej centra odnowy biologicznej i SPA, biura do światła dziennego gamy opraw, które z powodzeniem mogą znaleźć zastosowanie zarówno w biurach, szkołach, salach wykładowych, konferencyjnych, a także szpitalach, domach spokojnej starości, w mieszkaniach i domach prywatnych. Produkty o różnorodnym wyglądzie i przeznaczeniu umożliwiają Domy i mieszkania pomieszczenia służące do pracy, zaaranżowanie każdego wnętrza. nauki i odpoczynku 8 9

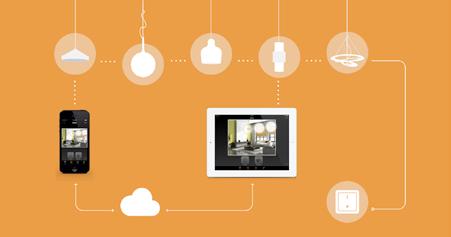

8 SYSTEMY STEROWANIA Vertex magistrala DALI (do 300 m 1,5 mm², do 192 opraw na jednostkę Vertex) VERTEX 1 YDY 2x1.5 PANEL STERUJĄCY UTP Se CIRCADIAN wersja DALI Instalacja elektryczna 5-przewodowa zasilanie oraz magistrala komunikacyjna DALI YDY 2x1.5 YDY 2x1.5 UTP Se PRZEŁĄCZNIK ETHERNET-OWY PC UŻYTKOWNIK UTP Se MODBUS IP Montaż na tablicy zasilającej sterownika VERTEX (kod ) obsługującego do 192 opraw CIRCADIAN VERTEX N UTP Se BMS Dla ilości opraw powyżej 192 odpowiednie zwielokrotnienie sterowników VERTEX za pomocą sieci Ethernet Konfiguracja odbywa się przy pomocy wygodnej w użyciu aplikacji webowej: YDY 2x1.5 YDY 2x1.5 TABLET PUNKT DOSTĘPU DO WI-FI Automatyczne wyszukiwanie opraw CIRCADIAN obecnych w systemie Przypisanie opraw do grup sterujących (stref) YDY 2x1.5 SMARTPHONE LAPTOP Wybór predefiniowanego scenariusza harmonogramu świecenia lub konfiguracja własnego Konfiguracja paneli sterujących do kontroli manualnej CASAMBI (do 20 opraw na moduł CASAMBI) CIRCADIAN wersja CASAMBI Instalacja elektryczna zasilania opraw standardowa, trójprzewodowa nie wymaga magistrali sterującej Sterowanie bezprzewodowe Funkcjonalne ograniczenie do małych, lokalnych instalacji Programowanie instalacji z poziomu aplikacji mobilnej: Stworzenie sieci roboczej Sieć Bluetooth 4.0 w topologii siatkowej Autoryzacja (dodanie) opraw do sieci, konfiguracja grup roboczych Konfiguracja scen i harmonogramów świecenia Konfiguracja paneli sterujących do kontroli manualnej Synchronizacja przez chmurę Stare przełączniki zmienione na inteligentne 10 11

9 FUNKCJE ADAPTACJA SYSTEMU DO ODPOWIEDNIEJ SZEROKOŚCI GEOGRAFICZNEJ VERTEX szerokość geograficzna jest ręcznie wprowadzana podczas uruchamiania Poprawa warunków i efektywności pracy poprzez ekspozycję na białe światło wzbogacone kolorem niebieskim Poprawa samopoczucia pełne widmo świetlne zgodne z naturalnym cyklem dnia Zakłady produkcyjne Biura Szkoły Domy Apartamenty Szpitale Domy spokojnej starości Biura Szkoły i uczelnie Hotele Domy Apartamenty CASAMBI synchronizacja następuje po połączeniu z urządzeniem mobilnym (automatycznie po weryfikacji strefy czasowej urządzenia) Wszystkie oprawy bazowo ustawione są w zgodzie z wynikami badań naukowych. Rano włączona oprawa rozświetla się światłem białym wzbogaconym o kolor niebieski. Po osiągnięciu trwałego efektu zatrzymania uwalniania melatoniny wyłączane są niebieskie światła LED-owe, a praca kontynuowana jest przy temperaturze barwowej 4000 K. W odpowiednim czasie przed zachodem słońca włączane są światła wzbogacone o LED-y w kolorze czerwonym, przygotowując organizm do spoczynku i płynnego przejścia w fazę snu. Efekt pobudzenia poprzez ekspozycję na białe światło wzbogacone niebieskim Zakłady produkcyjne Biura Szkoły Galerie handlowe Domy Apartamenty SZYBKIE DOTKNIĘCIE TRYB A1 CZAS 30 min SZYBKIE DOTKNIĘCIE TRYB A2 CZAS 60 min SZYBKIE DOTKNIĘCIE TRYB A3 CZAS 90 min Regulacja rytmu dziennego w zgodzie z określoną strefą czasową Szpitale Szkoły Biura Zakłady produkcyjne Domy Apartamenty Aplikacja mobilna umożliwia włączenie trybu wzbogaconego o światło niebieskie w porze obiadu Są trzy opcje: dla 30, 60, lub 90 minut 12 13

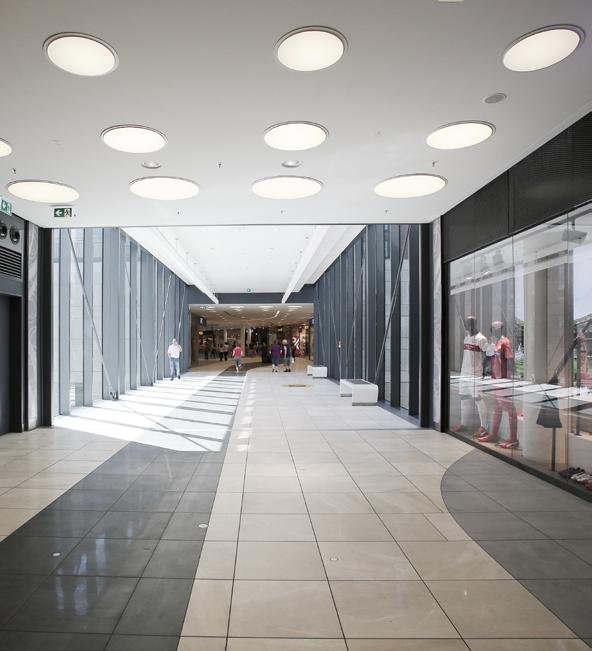

10 OPRAWY WYPOSAŻONE W TECHNOLOGIĘ CIRCADIAN LUNA Oferuje nieograniczone możliwości aranżacji. Dzięki dyfuzorowi z błony termonapinalnej może przybrać dowolny kształt, nadając każdemu wnętrzu indywidualny charakter. CLOUDS System naściennych lub nastropowych opraw, kształtem nawiązujących do chmur. Znakomicie rozświetlają pomieszczenia biurowe do kreatywnej pracy, pokoje dla dzieci, sale sportowe czy korytarze sklepów i galerii handlowych. Oprawę można łączyć w grupy, tworząc niepowtarzalne kompozycje. OPPOSITE System intrygujący wyglądem i zachwycający parametrami technicznymi. Innowacyjne rozwiązanie optyczne znacząco minimalizuje negatywny efekt olśnienia, zapewniając wyjątkowy komfort pracy. WHY C System WHY tworzy nieograniczone możliwości aranżacji w biurach, korytarzach czy restauracjach. Oprawa może świecić w czterech kierunkach w różnej konfiguracji - do góry, do dołu i na boki. Źródło światła z dynamicznie zmieniającymi się kolorami umożliwia osobne oświetlanie poszczególnych przestrzeni pokoju. TRANSPARENT Zwieszana oprawa dedykowana do nowoczesnych wnętrz. Dzięki lekkiej konstrukcji i właściwościom świetlnym nadaje się zarówno do przestrzeni typu open space, jak i do małych gabinetów. Unikalna technologia dystrybucji światła zapewnia doskonałe doświetlenie wnętrza, jednocześnie nie powodując negatywnego efektu olśnienia. BRACKET C Unikalne aluminiowe oprawy o wypukłym kształcie. Doskonale rozświetlają wszelkiego rodzaju przestrzenie biurowe, stanowiska pracy czy korytarze. Wyróżnia je wyjątkowy sposób emisji światła zarówno w dół, jak i do góry. TITANIA Plafon dedykowany obiektom użyteczności publicznej urzędom, hotelom, uczelniom i budynkom mieszkalnym. Oprawę wyróżnia obecność ozdobnego szarego ringu. Prosta, funkcjonalna konstrukcja pozwala na beznarzędziowy dostęp do wnętrza. SYSTEM 6000 To wyraz nowoczesności i nieskończonych możliwości aranżacji. Minimalistyczne oprawy o subtelnym wyglądzie służą przede wszystkim do oświetlania pomieszczeń i ciągów komunikacyjnych w biurowcach, budynkach użyteczności publicznej czy galeriach handlowych. COSMO FX Wszechstronna rodzina kompaktowych opraw oświetlenia ogólnego (direct-indirect) zoptymalizowana dla technologii LED, o oryginalnym wzornictwie i podwyższonej odporności na niekorzystne warunki otoczenia. Autorskie wzornictwo obudowy podkreślone korpusami dostępnymi w wielu wariantach kolorystycznych. Idealne do biur, hangarów i hal. CYBERIA Oprawa przemysłowa przeznaczona do oświetlenia hal produkcyjnych o wysokich wymaganiach technicznych, hal sportowych oraz centrów dystrybucyjnych. Produkt wyróżnia połączenie wyjątkowo wysokiej efektywności z doskonałymi parametrami świetlnymi. Oprawa posiada wysoki stopień szczelności (IP65), odporność na uderzenia (IK09) oraz atest PZH

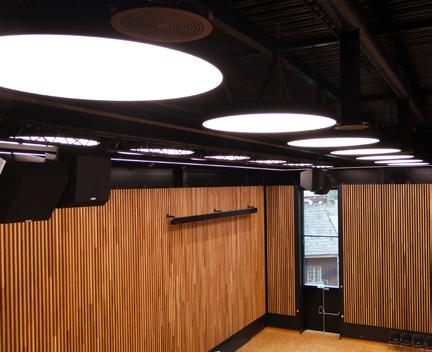

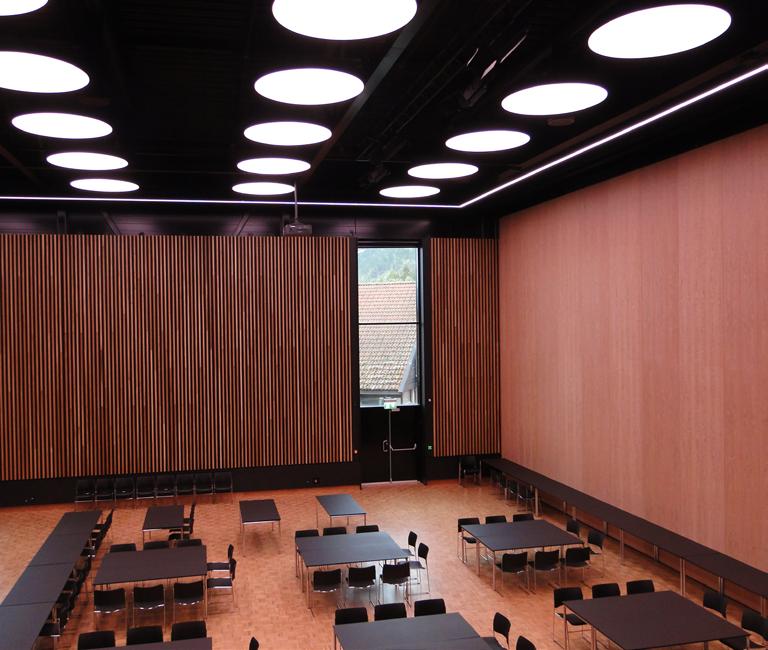

11 W oprawy z technologią CIRCADIAN wyposażyliśmy imponujący obiekt Sundvolden Convention Center w Norwegii. Systemy LUNA i liniowy system S6000 mają na celu emisję takiego światła, jakie w najbardziej efektywny sposób wspierać będzie koncentrację i pobudzenie uczestników licznych konferencji i wykładów. Sala konferencyjna Sundvolden Convention Center mierzy ponad 1200 m2. W obiekcie zawieszono 80 OPRAW LUNA CIRCADIAN i ponad 200 metrów systemu liniowego S6000 CIRCADIAN

12 SZTUCZNA INTELIGENCJA W OPRAWACH Z TECHNOLOGIĄ CIRCADIAN O funkcjonalnym i nowoczesnym oświetleniu decydują inteligentne systemy sterowania, które pozwalają elastycznie dostosowywać oświetlenie do zmiennych potrzeb użytkowników przestrzeni. DETEKCJA RUCHU Technologia sensorów ruchu zapewnia oświetlenie we właściwym czasie i miejscu. Światło włącza się automatycznie, gdy tylko poruszająca się osoba znajdzie się w pobliżu czujnika oraz gaśnie, gdy opuści ona obszar jego zasiegu. Detektor skoordynowany jest z zegarem, dzięki czemu uruchamiane światło ma wartość dobraną do danej pory dnia. RĘCZNE PROGRAMOWANIE SCEN Niezwykłą zaletą zaawansowanych systemów jest ich intuicyjne sterowanie. W zależności od wielkości oświetlanego obiektu oraz potrzeb użytkownika, oprawy z technologią CIRCADIAN mogą być programowane za pośrednictwem: CASAMBI Prosta w obsłudze aplikacja przygotowana na urządzenia z systemem Android lub ios. Dzięki specjalnej płytce łączącej się za pomocą Bluetooth 4.0 rodzaj światła wybrać można jednym kliknięciem ekranu telefonu czy tabletu. TOTAL Autorski produkt ES-SYSTEM pozwalający zdalnie sterować oświetleniem zarówno małych, jak i dużych obiektów. Urządzenie jest pośrednikiem między sterowaniem kablowym opraw, a systemem Bluetooth. Idealnie sprawdzi się w obiektach zabytkowych lub takich, na których etap prac związany z układaniem instalacji został zakończony. KALENDARZ System, w który wyposażyliśmy oprawy z technologią CIRCADIAN umożliwia programowanie odpowiedniego oświetlenia dostosowanego nie tylko do pory dnia. Obecność wbudowanego zegara i kalendarza umożliwia takie zaprojektowanie oświetlenia, by uzupełniało ono systematycznie zmieniający się dostęp do światła słonecznego w trakcie całego roku. DALI Protokół umożliwiający komunikację między oprawami a systemem sterującym. Pozwala na sterowanie pojedynczymi elementami lub całą grupą za pośrednictwem komputera lub urządzeń mobilnych. Cała usługa dostępna jest w cyfrowej chmurze

13 CIRCADIAN to technologia najlepiej naśladująca światło słoneczne. Dzięki zastosowaniu nowoczesnych diod LED oraz odpowiedniej konfiguracji emisji światła niebieskiego i czerwonego, wpływa na zatrzymanie lub pobudzenie uwalniania melatoniny. Tym samym dodaje energii albo pomaga spokojnie zasnąć, wspierając naturalny rytm dobowy człowieka
