1 URZĄD MIASTA RYBNIKA WYDZIAŁ INFRASTRUKTURY MIEJSKIEJ I INWESTYCJI RYBNIK, ul. Zamkowa 5 tel faks inwestycje@um.rybnik.pl Rybnik, dnia 2 sierpnia 2016 r. IMI PROGRAM FUNKCJONALNO - UŻYTKOWY 1. Nazwa zamówienia: Budowa parkingu dla samochodów osobowych do obsługi Gimnazjum nr 7 i Przedszkola nr 50 w dzielnicy Boguszowice Stare. Zadanie realizowane w systemie zaprojektuj i wybuduj. 2. Adres: Rybnik, ul. Sztolniowa 29b 3. Klasyfikacja wspólnego słownika zamówień publicznych: Nazwa: Kod: Usługi architektoniczne, inżynieryjne i planowania Roboty instalacyjne kanalizacyjne Roboty budowlane w zakresie parkingów Roboty w zakresie różnych nawierzchni Zamawiający: Miasto Rybnik Rybnik, ul. Bolesława Chrobrego 2 5. Opracowanie: Urząd Miasta Rybnika Wydział Infrastruktury Miejskiej i Inwestycji 6. Spis zawartości opracowania: 1. Część opisowa 2. Część informacyjna 3. Załączniki 7. Data opracowania: sierpień 2016 r. ESOD: /9

2 Spis zawartości opracowania: 1. CZĘŚĆ OPISOWA 1.1 Ogólny opis przedmiotu zamówienia 1.2 Określenie podstawowych parametrów elementów zamierzenia budowlanego 2. CZĘŚĆ INFORMACYJNA 2.1 Przepisy związane z realizacją przedmiotu zamówienia 2.2 Wymagania dotyczące osób realizujących przedmiot zamówienia 2.3 Informacja o załącznikach 2.4 Informacja o terenie 2.5 Podstawa prawna realizacji zadania 2.6 Etapy realizacji przedmiotu zamówienia 2.7 Termin realizacji przedmiotu zamówienia 2.8 Informacje uzupełniające 3. ZAŁĄCZNIKI GRAFICZNE (w PFU) 3.1 Plan sytuacyjny z określeniem zakresu opracowania 3.2 Plan sytuacyjny z określeniem rzędnych terenu 3.3 Dokumentacja fotograficzna terenu inwestycji 4. ZAŁĄCZNIK Opinia geotechniczna określająca warunki gruntowo-wodne w miejscu planowanej inwestycji ESOD: /9

3 1. CZĘŚĆ OPISOWA 1.1 Ogólny opis przedmiotu zamówienia Przedmiotem zamówienia jest zaprojektowanie i budowa parkingu dla samochodów osobowych do obsługi dwóch oświatowych placówek miejskich, tj. Gimnazjum nr 7 i Przedszkola nr 50 w dzielnicy Boguszowice Stare. Parking zlokalizowany zostanie na terenie szkoły, przy dojeździe od strony ul. Sztolniowej. Planowaną lokalizację przedstawiono graficznie na planie sytuacyjnym (załącznik 3.1). Przedmiot zamówienia obejmuje: Opracowanie dokumentacji projektowej w zakresie opisanym w pkt , wykonanie robót budowlano-inżynieryjnych obejmujących: - demontaż i utylizację zbędnych krawężników betonowych, - wykonanie robót ziemnych obejmujących korytowanie, przemieszczanie mas ziemnych i formowanie nasypów wraz z wywozem i utylizacją urobku, - wykonanie instalacji odwodnienia terenu parkingu z włączeniem do istniejącej studzienki instalacji kanalizacji deszczowej znajdującej się na działce zamawiającego w rejonie inwestycji, - zabudowanie krawężników, - zabudowanie warstw konstrukcyjnych podbudowy, - wykonanie nawierzchni parkingu - wyrównanie / wyplantowanie terenu przyległego wraz z dostawą ziemi urodzajnej i założeniem trawnika w celu odtworzenia terenu w miejscu prowadzenia prac, a następnie: - opracowanie geodezyjnej inwentaryzacji powykonawczej, - przygotowanie i przekazanie zamawiającemu wraz ze zgłoszeniem gotowości do odbioru końcowego robót, kompletnej dokumentacji odbiorowej. 1.2 Określenie podstawowych parametrów elementów zamierzenia budowlanego Wymagania ogólne Przewiduje się zaprojektowanie i wybudowanie parkingu dla samochodów osobowych, o pojemności nie mniejszej niż 50 stanowisk, w tym dwóch stanowisk dla osób niepełnosprawnych wraz z oznakowaniem poziomym i pionowym. Powierzchnia terenu, którą zamawiający przeznacza do realizacji zadania wynosi ok m 2, zaś planowana powierzchnia parkingu, w zakresie ciągów komunikacyjnych i stanowisk parkingowych wyniesie ok m 2. Poszczególne stanowiska parkingowe należy wydzielić przez zastosowanie linii oddzielających z bruku w kontrastowym kolorze bądź o innych wymiarach / kształcie Nawierzchnie Zamawiający wymaga by nawierzchnia parkingu wykonana została z drobnowymiarowych elementów betonowych, przy czym nawierzchnia stanowisk parkingowych musi być zaprojektowana i wykonana w sposób pozwalający na uzyskanie nie mniej niż 20% powierzchni biologicznie czynnej, zapewniającej szybkie odprowadzenie wód opadowych. Nawierzchnię tą proponuje się wykonać z bruku betonowego o wymiarach ok. 20 x 20 cm z regularnymi dystansami do wypełnienia drobnym grysem kamiennym lub humusem wraz z obsianiem trawą. Nawierzchnie należy zaprojektować i wykonać z odpowiednimi spadkami, w powiązaniu z systemem odwodnienia Podbudowa (wymagania minimalne, należy uwzględnić wyniki opinii geotechnicznej oraz warunki techniczne w zakresie budowy parkingów): - warstwa wyrównawcza z klińca kamiennego frakcji 1,0 4,0 mm o gr. 5 cm - górna warstwa nośna z atestowanego kruszywa łamanego, stabilizowanego mechanicznie frakcji 8,0-31,5 mm o gr. 10 cm ESOD: /9

4 - dolna warstwa nośna z atestowanego kruszywa łamanego, stabilizowanego mechanicznie frakcji 31,5 63,0 mm o gr. 25 cm - warstwa odsączająca z piasku średnioziarnistego lub pospółki o gr. 10 cm - grunt rodzimy Podane grubości warstw odnoszą się do warstw po ich zagęszczeniu Odwodnienie Wody opadowe należy odebrać z powierzchni parkingu za pomocą wpustów drogowych lub odwodnienia liniowego, a następnie za pomocą rurociągów włączyć do istniejącej instalacji kanalizacji deszczowej Wyposażenie - oznakowanie poziome 2 stanowisk dla niepełnosprawnych - oznakowanie pionowe 2 stanowisk dla niepełnosprawnych UWAGA! Wszystkie zabudowane materiały i elementy wyposażenia muszą być nowe, nie mogą pochodzić z demontaży i rozbiórek oraz muszą posiadać dokumenty pozwalające na stwierdzenie że zostały dopuszczone do zastosowania w budownictwie na terenie Polski. Zamawiający będzie wymagał w/w dokumentów przed dokonaniem końcowego odbioru robót. 2. CZĘŚĆ INFORMACYJNA 2.1 Przepisy związane z realizacją przedmiotu zamówienia Realizacja przedmiotu zamówienia musi być prowadzona zgodnie z obowiązującymi przepisami, w tym w szczególności zgodnie z niżej wymienionymi: - ustawą prawo budowlane z dnia 7 lipca 1994 r. (wraz z późniejszymi zmianami) - rozporządzeniem ministra infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (wraz z późniejszymi zmianami) - rozporządzeniem ministra transportu, budownictwa i gospodarki morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (wraz z późniejszymi zmianami) - rozporządzeniem Ministrów Infrastruktury oraz Spraw Wewnętrznych i Administracji z dnia 31 lipca 2002 r. w sprawie znaków i sygnałów drogowych (wraz z późniejszymi zmianami) - programem ochrony powietrza dla stref województwa śląskiego, w których stwierdzone zostały ponadnormatywne poziomy substancji w powietrzu - obowiązującymi normami - obowiązującymi przepisami w zakresie BHP i p.poż. 2.2 Wymagania dotyczące osób realizujących przedmiot zamówienia W zakresie projektowania: Realizacja przedmiotu zamówienia wymaga dysponowania przez wykonawcę osobami posiadającymi uprawnienia budowlane do projektowania bez ograniczeń w specjalności architektonicznej, konstrukcyjno-budowlanej oraz instalacyjnej w zakresie instalacji sanitarnych, będących członkami właściwych izb samorządu zawodowego. W zakresie realizacji robót: Realizacja przedmiotu zamówienia wymaga dysponowania przez wykonawcę osobami posiadającymi uprawnienia budowlane do kierowania robotami budowlanymi bez ograniczeń w specjalności konstrukcyjno-budowlanej oraz instalacyjnej w zakresie instalacji ESOD: /9

5 sanitarnych, będących członkami właściwej izby samorządu zawodowego, które będą pełnić funkcje kierowników robót. Zamawiający dopuszcza łączenie funkcji projektanta oraz kierownika robót przez jedną osobę. 2.3 Informacja o załącznikach Uzupełnieniem programu funkcjonalno-użytkowego są następujące załączniki graficzne: - plan sytuacyjny z określeniem zakresu opracowania, - dokumentacja fotograficzna terenu inwestycji 2.4 Informacja o terenie Własność gruntu: Gmina Miasta Rybnika Numery działek: 1737/6, 1735/6, 1733/7, 1731/7, 1273/7, 1277/7, 1719/7, 1714/45, 1716/ Jednostka ewidencyjna: Rybnik Obręb ewidencyjny: 0007 Boguszowice 2.5 Podstawa prawna realizacji zadania Zgodnie z ustawą prawo budowlane, wykonanie w terenie robót będących przedmiotem zamówienia musi zostać poprzedzone uzyskaniem decyzji o pozwolenie na budowę. Podstawa prawna: art. 29 i 30 ustawy prawo budowlane. 2.6 Etapy realizacji przedmiotu zamówienia Zapoznanie się z materiałami wyjściowymi, wizja w terenie oraz zakup mapy do celów projektowych Opracowanie koncepcji budowy parkingu wraz z uzyskaniem akceptacji zamawiającego dla przyjętego rozwiązania projektowego; przekazanie zamawiającemu w 1 egz Opracowanie projektu budowlanego stanowiącego załącznik do wniosku o wydanie pozwolenia na budowę, wraz z niezbędnymi opiniami, uzgodnieniami i sprawdzeniem; przekazanie zamawiającemu w 4 egz Złożenie wniosku o pozwolenie na budowę do właściwego organu administracji architektoniczno-budowlanej. Wniosek składa Zamawiający wraz z załączeniem przekazanej przez Wykonawcę dokumentacji Realizacja robót w oparciu o pozwolenie na budowę i zatwierdzony projekt Opracowanie geodezyjnej inwentaryzacji powykonawczej Przygotowanie i przekazanie zamawiającemu, wraz ze zgłoszeniem gotowości do odbioru końcowego robót, kompletnej dokumentacji odbiorowej. 2.7 Termin realizacji przedmiotu zamówienia do 84 dni (12 tygodni) od daty podpisania umowy ESOD: /9

6 w tym: - opracowanie koncepcji do 7 dni od daty podpisania umowy, - opracowanie i przekazanie Zamawiającemu kompletnego projektu budowlanego budowy parkingu do 35 dni od daty podpisania umowy, - złożenie wniosku o pozwolenie na budowę przez Zamawiającego niezwłocznie po otrzymaniu dokumentacji, - zgłoszenie rozpoczęcia budowy (zawiadomienie do PINB składa Zamawiający, wykonawca dostarcza oświadczenie kierownika budowy) i przystąpienie do wykonywania robót niezwłocznie po uzyskaniu pozwolenia na budowę - realizacja robót i zakończenie budowy do 49 dni od dnia rozpoczęcia prac Okres czasu od momentu przekazania kompletnej dokumentacji Zamawiającemu, do dnia uzyskania pozwolenia na budowę nie wlicza się do umownego czasu realizacji zamówienia. 2.8 Informacje uzupełniające Opracowanie koncepcji budowy obiektu. Koncepcja musi zawierać rozwiązania rysunkowe lokalizacji parkingu oraz krótki opis zastosowanych rozwiązań technicznych i materiałowych z podaniem powierzchni i określeniem ilości stanowisk. Koncepcja musi uzyskać akceptację Zamawiającego. Zamawiający może nie zaakceptować koncepcji w następujących przypadkach: - niezgodności z SIWZ, - niezgodności z programem funkcjonalno-użytkowym, - niezgodności z przepisami prawa, - niezgodności z przepisami technicznymi, - niezgodności ze sztuką budowlaną. Zamawiający przewiduje, że wykonawca zaprezentuje i omówi koncepcję na spotkaniu w siedzibie Zamawiającego. Jeżeli koncepcja będzie zgodna z założeniami zamawiającego, to jej zatwierdzenie odbędzie się na tym samym spotkaniu. W przypadku rozbieżności lub braków w koncepcji, Zamawiający dopuszcza uzupełnienie tych informacji w formie notatki ze spotkania i zaakceptowania jej w na tym samym spotkaniu. Uwagi Zamawiającego będą musiały być uwzględnione w projekcie budowlanym. Zamawiający dopuszcza również formę elektroniczną akceptacji koncepcji ( ), pod warunkiem przekazania mu opracowania przynajmniej na jeden dzień przed upływem terminu określonego w umowie na realizację tego zakresu zadania Opracowanie na podstawie zatwierdzonej przez Zamawiającego koncepcji, projektu budowlanego budowy parkingu wraz z jego odwodnieniem i włączeniem do instalacji kanalizacji deszczowej. Projekt musi być zgodny z zapisami ustawy Prawo budowlane i przepisami towarzyszącymi. Projekt musi zawierać: - opis techniczny, - projekt zagospodarowania terenu (na mapie do celów projektowych), - charakterystyczne przekroje terenu, - projekt odwodnienia wraz z profilami instalacji, - rysunki wymiarowe, Projekt musi zostać podpisany przez projektantów i projektantów sprawdzających wszystkich branż oraz zawierać wymagane uzgodnienia Przekazanie zamawiającemu projektu budowlanego. Na tym etapie Zamawiający przyjmuje opracowany projekt, oceniając jego zgodność z wyżej wymienionymi zapisami, wypełnia wniosek o wydanie pozwolenia na budowę i wraz z oświadczeniem o posiadaniu prawa do dysponowania nieruchomością na cele budowlane, przedkłada do akceptacji organowi administracji budowlanej. Zamawiający składa wniosek niezwłocznie po przejęciu bez uwag dokumentacji przekazanej przez Wykonawcę. ESOD: /9

7 2.8.4 Budowa obiektu. Do wykonania robót budowlanych będzie można przystąpić po uzyskaniu pozwolenia na budowę oraz zgłoszeniu wykonywania robót do PINB i przekazaniu placu budowy przez Zamawiającego. Przekazanie placu budowy nastąpi z chwilą podpisania protokołu przekazania placu budowy przez Zamawiającego i Wykonawcę. Termin przekazania ustala Zamawiający po konsultacji z Wykonawcą. Powinien on nastąpić w ciągu 7 dni od daty uzyskania pozwolenia na budowę. Do realizacji zadania wykonawca musi wyznaczyć kierownika budowy i kierowników robót branżowych, natomiast zamawiający inspektorów nadzoru inwestorskiego Odbiór i przekazanie obiektu do użytkowania. Wykonawca poinformuje zamawiającego o gotowości do odbioru pisemnie lub mailowo. Zamawiający powołuje komisję i wyznacza termin odbioru. Wraz ze zgłoszeniem gotowości do odbioru końcowego wykonawca przekazuje kompletną dokumentacje powykonawczą Inwentaryzacja geodezyjna wybudowanego obiektu. Najpóźniej w dniu końcowego odbioru robót wykonawca przekaże zamawiającemu kopię zgłoszenia wykonania prac geodezyjnych (druk p.n.: Zawiadamianie o wykonaniu prac geodezyjnych i prac kartograficznych ). Druk musi posiadać potwierdzenie złożenia go w kancelarii Urzędu Miasta Rybnika. Wraz z kopią druku należy przekazać szkic pomiarowy. Mapę powykonawczą uwierzytelnioną przez ośrodek geodezyjno - kartograficzny, należy przekazać zamawiającemu najpóźniej do 3 miesięcy po odbiorze zrealizowanego obiektu Płatności. Płatność za wykonanie przedmiotu umowy może być realizowana fakturami częściowymi. Łączna wartość faktur częściowych, przed podpisaniem końcowego protokołu odbioru robót, nie może przekroczyć 90% wartości wynagrodzenia umownego Gwarancja. Zamawiający wymaga by wykonawca udzielił min. 3-letniej gwarancji na wykonane prace, zastosowane materiały oraz zabudowane wyposażenie, przy czym, jeżeli w okresie gwarancji będzie wymagane wykonywanie czynności konserwacyjnych urządzeń bądź wyposażenia, to będą one uwzględnione w wycenie oferty Wykonawcy. Zamawiający nie może ponosić dodatkowych kosztów utrzymania obiektu w okresie gwarancji. Dewastacje nie podlegają gwarancji. Okres gwarancji będzie przedmiotem oceny oferty wykonawcy. Minimalny, wymagany okres gwarancji to 36 miesięcy. Zamawiający jest zainteresowany wydłużeniem terminu gwarancji do 60 miesięcy. ESOD: /9

8 3. ZAŁĄCZNIKI GRAFICZNE 3.1 ZAŁĄCZNIK 1 plan sytuacyjny z określeniem zakresu opracowania Teren przeznaczony pod budowę parkingu Rezerwa terenu pod budowę kortu tenisowego 3.2 ZAŁĄCZNIK 2 plan sytuacyjny z określeniem rzędnych terenu 3 1: (+/-) 0, : (-) 0,05 3: (+) 0,39 4: (+) 0,95 5: (+) 0,71 6: (+) 0,75 7: (-) 0, : (-) 1,27 9: (-) 1,18 7 ESOD: /9

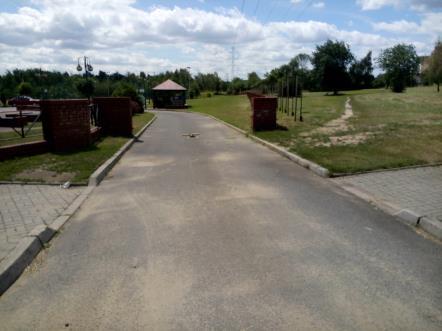

9 3.3 ZAŁĄCZNIK 3 dokumentacja fotograficzna terenu inwestycji L.p. Zdjęcie Opis / uwagi 1 Wjazd na teren szkoły 2 Widok z narożnika istniejącego parkingu w punkcie (+/- 0,00) 3 Widok w kierunku południowym 4 Widok w kierunku północnym 5 Widok na skarpę i teren położony najniżej (IMI, sierpień 2016 r.) ESOD: /9
