1 URZĄD MIASTA RYBNIKA WYDZIAŁ INFRASTRUKTURY MIEJSKIEJ I INWESTYCJI RYBNIK, ul. Zamkowa 5 tel faks inwestycje@um.rybnik.pl Rybnik, dnia 28 kwietnia 2016 r. IMI PROGRAM FUNKCJONALNO - UŻYTKOWY 1. Nazwa zamówienia: Budowa boiska wielofunkcyjnego o nawierzchni syntetycznej wraz z oświetleniem, przy ul. Rajskiej w dzielnicy Boguszowice Osiedle. Zadanie realizowane w systemie zaprojektuj i wybuduj. 2. Adres: Rybnik, ul. Rajska 3. Klasyfikacja wspólnego słownika zamówień publicznych: Nazwa: Kod: Usługi architektoniczne w zakresie przestrzeni Roboty w zakresie kształtowania terenów sportowych i rekreacyjnych Roboty w zakresie okablowania oraz instalacji elektrycznych Zamawiający: Miasto Rybnik Rybnik, ul. Bolesława Chrobrego 2 5. Opracowanie: Urząd Miasta Rybnika Wydział Infrastruktury Miejskiej i Inwestycji 6. Spis zawartości opracowania: 1. Część opisowa 2. Część informacyjna 3. Załączniki 7. Data opracowania: kwiecień 2016 r. 1/12

2 Spis zawartości opracowania: 1. CZĘŚĆ OPISOWA 1.1 Ogólny opis przedmiotu zamówienia 1.2 Określenie podstawowych parametrów elementów zamierzenia budowlanego 2. CZĘŚĆ INFORMACYJNA 2.1 Przepisy związane z realizacją przedmiotu zamówienia 2.2 Wymagania dotyczące osób realizujących przedmiot zamówienia 2.3 Informacja o załącznikach 2.4 Informacja o terenie 2.5 Podstawa prawna realizacji zadania 2.6 Etapy realizacji przedmiotu zamówienia 2.7 Termin realizacji przedmiotu zamówienia 2.8 Informacje uzupełniające 3. ZAŁĄCZNIKI GRAFICZNE (w PFU) 3.1 Plan sytuacyjny z określeniem zakresu opracowania 3.2 Rysunki poglądowe boiska wielofunkcyjnego 3.3 Dokumentacja fotograficzna terenu inwestycji 4. ZAŁĄCZNIK Opinia geotechniczna określająca warunki gruntowo-wodne w miejscu planowanej inwestycji 2/12

3 1. CZĘŚĆ OPISOWA 1.1 Ogólny opis przedmiotu zamówienia Przedmiotem zamówienia jest budowa boiska wielofunkcyjnego o nawierzchni syntetycznej wraz z oświetleniem, odwodnieniem, ogrodzeniem, piłkochwytami, wyposażeniem sportowym, wyposażeniem w elementy małej architektury, dojściami i dojazdem technicznym - w zakresie opracowania projektu budowlanego oraz realizacji na jego podstawie zamierzenia budowlanego. Dojścia / dojazd techniczny do boiska należy zapewnić od strony ul. Rajskiej oraz bocznej, prowadzącej do zespołu garaży. Projektowane boisko wielofunkcyjne będzie pełnić funkcję obiektu ogólnodostępnego dla mieszkańców miasta, a w szczególności dzielnicy Boguszowice Osiedle. Przedmiot zamówienia obejmuje: Opracowanie dokumentacji projektowej w zakresie opisanym w pkt , oraz wykonanie robót budowlano-inżynieryjnych obejmujących: a) demontaż i utylizację (bądź przygotowanie do ponownego zabudowania) istniejącego wyposażenia, b) wykonanie robót ziemnych wraz z wywozem i utylizacją urobku (nie wyklucza się częściowej rozbiórki istniejących nasypów, c) zabudowanie warstw podbudowy i drenażu, d) budowę boiska wielofunkcyjnego zawierającego pola do gry: - w piłkę ręczną (1x), - koszykówkę (2x), - siatkówkę (1x). e) wykonanie nawierzchni z bruku betonowego wraz z odwodnieniem liniowym w zakresie: - opaski wokół boiska, - dojść i dojazdu technicznego, - nawierzchni w obrębie instalowanych elementów małej architektury. f) wykonanie instalacji oświetlenia boiska obejmującego: - oświetlenie nocne LED owe (nisko energetyczne), - oświetlenie użytkowe wraz z montażem aparatu wrzutowego uruchamiającego oświetlenie na określony, ustalony z zamawiającym czas; instalacja i aparat wrzutowy muszą umożliwiać wariantowe oświetlenie terenu, tj. oświetlenie całości bądź poszczególnych pól gry, g) instalację na całym obwodzie boiska piłko chwytu z co najmniej dwoma furtkami i bramą techniczną, h) instalację wokół boiska ogrodzenia panelowego z co najmniej dwoma furtkami i bramą techniczną; w przestrzeni pomiędzy piłko chwytem, a ogrodzeniem należy przewidzieć miejsce instalacji elementów małej architektury, w tym m.in. ławek, koszy na śmieci, stojaków rowerowych oraz zdemontowanego wcześniej stołu do ping-ponga, i) dostawę i montaż ławek z oparciami, koszy na śmieci, stojaków rowerowych oraz regulaminu korzystania z obiektu j) wyrównanie / wyplantowanie terenu, dostawa ziemi urodzajnej oraz założenie trawników, zarówno w obrębie obiektu jak i poza jego ogrodzeniem w celu odtworzenia terenu w miejscu prowadzenia prac. 1.2 Określenie podstawowych parametrów elementów zamierzenia budowlanego Boisko wielofunkcyjne o wymiarach 30,0 x 44,0 m i nawierzchni poliuretanowej w kolorze czerwonym / ceglastym. Nawierzchnia boiska dwuwarstwowa, poliuretanowo-gumowa o grubości warstwy min. 16 mm, układana bezpośrednio na podbudowie z warstwy elastycznej ET (mieszanina granulatu gumowego, kruszywa oraz poliuretanu) gr. 3,5 5,0 cm. Nawierzchnia składa się z warstwy górnej o grubości min. 8 mm wykonanej z granulatu EPDM oraz warstwy dolnej o grubości min. 8 mm wykonanej z granulatu SBR. Granulaty EPDM i SBR frakcji 1,0 4,0 mm połączone lepiszczem poliuretanowym. Nawierzchnia bezspoinowa, 3/12

4 przepuszczalna dla wody, układana mechanicznie Podbudowa (wymagania minimalne, wymagane uwzględnienie wyników opinii geotechnicznej): - warstwa wyrównawcza z klińca kamiennego frakcji 0,1 4,0 mm o gr. 5 cm, - warstwa nośna z atestowanego kruszywa łamanego, stabilizowanego mechanicznie frakcji 4,0-31,5 mm o gr. 15 cm, - warstwa odsączająca z piasku średnioziarnistego lub pospółki, zagęszczana warstwowo do Is = 0,9 o gr. 15 cm, - grunt rodzimy, Podane grubości warstw odnoszą się do warstw po zagęszczeniu Ogrodzenie o wysokości 2,0 m wyposażone w co najmniej dwie furtki o szerokości 1,5 m i bramę techniczną o szerokości 2,7 m. Furtki i bramę należy wyposażyć w zamki, w celu umożliwienia kontroli dostępu do boiska przez przyszłego zarządcę obiektu. Ogrodzenie systemowe, panelowe. Słupki ogrodzenia wykonane z profili stalowych 60 x 40 mm o grubości ścianki 4 mm posadowione na fundamentach betonowych głębokości 1,0 m i średnicy 40 cm. Słupki zakończone systemowymi czapkami tworzywowymi. Przęsła ogrodzenia w postaci paneli wykonanych ze zgrzewanych prętów stalowych - poziomych 2x Ø8 mm co 20 cm i pionowych 1x Ø6 mm co 5 cm. Furtki i brama wykonane jako systemowe z profili stalowych zamkniętych i wypełnione panelem identycznym jak panele ogrodzenia. Furtki i brama wyposażone w komplet zawiasów, klamek i zamków. Wszystkie elementy ogrodzenia ocynkowane i powlekane PVC w kolorze grafitowym Piłkochwyt wokół całego boiska o wysokości 6,0 m wykonany z elastycznej, bezwęzłowej siatki ze sznurka polipropylenowego o średnicy min. 4 mm o oczkach max. 10 x 10 cm, wyposażony w min. 2 furtki o szerokości 1,5 m i bramę techniczną o szerokości 2,7 m. Konstrukcja piłkochwytu ze słupów aluminiowych, kwadratowych 80 x 80 mm o grubości ścianki 6 mm posadowionych są w dopasowanych tulejach stalowych, ocynkowanych ogniowo, zatopionych w fundamentach betonowych o wymiarach min. 50 x 50 cm i głębokości 1,2 m poniżej poziomu terenu. Słupy i stężenia lakierowane proszkowo w kolorze grafitowym. Słupy na całej wysokości wyposażone w wyprofilowany rowek, który umożliwia mocowanie do niego siatki za pomocą karabińczykom PP. Pomiędzy słupami skrajnymi i środkowymi zastrzały wzmacniające. Górą i dołem słupów oraz na wysokościach 2,0 i 4,0 m należy prowadzić linki stalowe ocynkowane min. Ø3 mm, napinane śrubami rzymskimi, do których za pomocą karabińczyków ocynkowanych mocowana będzie siatka Odwodnienie boiska nawierzchniowo odwodnieniem liniowym (pomiędzy nawierzchnią poliuretanową o z bruku betonowego) oraz drenażem usytuowanym poniżej warstw podbudowy Nawierzchnie utwardzone z bruku betonowego szarego i ewentualnie grafitowego o grubości 6 cm (z wyjątkiem dojazdu technicznego gdzie należy zastosować bruk o gr. 8 cm). Podbudowa z kruszywa kamiennego łamanego, sortowanego, frakcji 8 31,5 mm na warstwie odsączającej z gruboziarnistego piasku lub pospółki o gr. min. 10 cm. Obrzeża betonowe 8 x 30 cm. Nawierzchnia pomiędzy boiskiem a ogrodzeniem o szerokości min. 1,5 m Wyposażenie boiska wielofunkcyjnego: - 4 kosze do koszykówki na obiekty otwarte o podwójnej konstrukcji mocującej, stalowej ocynkowanej i malowanej proszkowo; wysięg 1,6 m, - 2 tulejowane aluminiowe bramki do piłki ręcznej o wymiarach 3,0 x 2,0 m do obiektów zewnętrznych wraz z kompletem siatek, - 1 zestaw słupków do siatkówki, słupki tulejowane aluminiowe wraz z siatką, - 6 ławek o konstrukcji z rur stalowych o średnicy min. 60 mm z siedziskami i oparciami z łat drewnianych o grubości min. 45 mm; ławki o długości min. 1,8 m, - 6 koszy na śmieci, stalowych, z przekryciem o pojemności min. 35 litrów - maty ochronne mocowane do wysokości min. 2,0 m na słupach oświetleniowych i słupach do koszykówki, - regulamin obiektu; plansza z tekstem o wymiarach min. 40 x 60 cm wykonana w technice trwałej, odpornej na warunki atmosferyczne, mocowana na słupku rury stalowej ocynkowanej 4/12

5 i malowanej proszkowo; wysokość liter tekstu min. 10 mm, - zdemontowany wcześniej stół do ping-ponga. UWAGA! Wszystkie zabudowane urządzenia (wyposażenie sportowe i elementy małej architektury) muszą posiadać dokumenty dopuszczające je do zastosowania w budownictwie na terenie Polski. Zamawiający będzie ich wymagał przed dokonaniem końcowego odbioru robót. 2. CZĘŚĆ INFORMACYJNA 2.1 Przepisy związane z realizacją przedmiotu zamówienia Realizacja przedmiotu zamówienia musi być prowadzona zgodnie z obowiązującymi przepisami, w tym w szczególności zgodnie z niżej wymienionymi: - ustawą prawo budowlane z dnia 7 lipca 1994 r. (wraz z późniejszymi zmianami); - rozporządzeniem ministra infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (wraz z późniejszymi zmianami); - rozporządzeniem ministra transportu, budownictwa i gospodarki morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (wraz z późniejszymi zmianami); - programem ochrony powietrza dla stref województwa śląskiego, w których stwierdzone zostały ponadnormatywne poziomy substancji w powietrzu; - obowiązującymi normami; - obowiązującymi przepisami w zakresie BHP i p.poż.; 2.2 Wymagania dotyczące osób realizujących przedmiot zamówienia W zakresie projektowania: Realizacja przedmiotu zamówienia wymaga dysponowania przez wykonawcę osobami posiadającymi uprawnienia budowlane do projektowania bez ograniczeń w specjalności architektonicznej oraz instalacyjnej w zakresie instalacji elektrycznych, będących członkami właściwych izb samorządu zawodowego. W zakresie realizacji robót: Realizacja przedmiotu zamówienia wymaga dysponowania przez wykonawcę osobami posiadającymi uprawnienia budowlane do kierowania robotami budowlanymi bez ograniczeń w specjalności konstrukcyjno-budowlanej bądź architektonicznej oraz instalacyjnej w zakresie instalacji elektrycznych i sanitarnych, będących członkami właściwej izby samorządu zawodowego, które będą pełnić funkcje kierowników robót. Zamawiający dopuszcza łączenie funkcji projektanta oraz kierownika robót przez jedną osobę. 2.3 Informacja o załącznikach Uzupełnieniem programu funkcjonalno-użytkowego są następujące załączniki graficzne: - plan sytuacyjny z określeniem zakresu opracowania, - rysunek poglądowy boiska wielofunkcyjnego, - dokumentacja fotograficzna terenu inwestycji, Dodatkowo: - wyrys z mapy zasadniczej w formie papierowej oraz elektronicznej w formacie *.dxf, które to materiały zamawiający przekaże wykonawcy wybranemu w postępowaniu przetargowym. 5/12

6 2.4 Informacja o terenie Własność gruntu: Gmina Miasta Rybnika Numery działek: 711/53 (lokalizacja obiektu), 712/53 i 2233/53 (działki drogowe, lokalizacja dojść i dojazdu technicznego) 2232/53 (ewentualna rezerwa terenu, wymagane uzgodnienie z użytkownikiem wieczystym tj. Kompanią Węglową s.a z siedzibą w Katowicach przy ul. Powstańców Śl. 30) Jednostka ewidencyjna: Rybnik Obręb ewidencyjny: 0007 Boguszowice 2.5 Podstawa prawna realizacji zadania Zgodnie z ustawą prawo budowlane, wykonanie w terenie robót będących przedmiotem zamówienia musi zostać poprzedzone dokonaniem zgłoszenia właściwemu organowi administracji architektoniczno-budowlanej zamiaru rozpoczęcia wykonania robót budowlanych, na które nie jest wymagane pozwolenie na budowę. Podstawa prawna: art. 30, ust. 1, pkt 1 ustawy prawo budowlane. Do wykonania robót budowlanych będzie można przystąpić jeżeli organ administracji architektoniczno-budowlanej nie wniesie sprzeciwu. Podstawa prawna: art. 30 ust. 5 ustawy prawo budowlane. 2.6 Etapy realizacji przedmiotu zamówienia Zapoznanie się z materiałami wyjściowymi, wizja w terenie, zakup mapy do celów projektowych oraz wystąpienie o warunki przyłączenia do sieci energetycznej Opracowanie koncepcji budowy obiektu (boisko wielofunkcyjne wraz z zagospodarowaniem terenu obejmującym usytuowanie piłkochwytów, ogrodzenia, bramy, furtek, nawierzchni utwardzonych, elementów małej architektury oraz oświetleniem terenu) wraz z uzyskaniem akceptacji zamawiającego dla przyjętego rozwiązania projektowego; przekazanie zamawiającemu w 1 egz Opracowanie projektu budowlanego stanowiącego załącznik do zgłoszenia wykonywania robót budowlanych na które nie jest wymagane pozwolenie na budowę, wraz z niezbędnymi opiniami, uzgodnieniami i sprawdzeniem; przekazanie zamawiającemu w 3 egz Zgłoszenie właściwemu organowi administracji architektoniczno-budowlanej zamiaru wykonania robót budowlanych, na które nie jest wymagane pozwolenie na budowę. Zgłoszenia dokona zamawiający, na podstawie przekazanej przez wykonawcę dokumentacji Realizacja robót w oparciu o uzgodniony i zgłoszony do realizacji projekt Opracowanie geodezyjnej inwentaryzacji powykonawczej Przygotowanie i przekazanie zamawiającemu, wraz ze zgłoszeniem gotowości do odbioru końcowego, kompletnej dokumentacji odbiorowej (w tym dokumenty dopuszczające zabudowane materiały i urządzenia do zastosowania w budownictwie, atesty, certyfikaty, protokoły z pomiarów ochronnych i natężenia oświetlenia, geodezyjna inwentaryzacja powykonawcza). 2.7 Termin realizacji przedmiotu zamówienia do 84 dni (12 tygodni) od daty podpisania umowy 6/12

7 w tym: - opracowanie koncepcji do 7 dni od daty podpisania umowy, - opracowanie projektu budowlanego budowy boiska wielofunkcyjnego wraz z oświetleniem do 21 dni od daty podpisania umowy, - zgłoszenie zamiaru wykonania robót budowlanych na podstawie art. 30 ust.1 pkt 1 ustawy Prawo budowlane do 22 dni od daty podpisania umowy, - rozpoczęcie budowy obiektu do 53 dni od daty podpisania umowy, - zakończenie budowy obiektu do 84 dni od daty podpisania umowy. Termin realizacji będzie przedmiotem oceny ofert, zamawiający będzie punktował skrócenie terminu do 70 dni od daty podpisania umowy. Uwaga: w przypadku zgłoszenia przez organ administracji budowlanej sprzeciwu w trybie art. 30 ust. 5 ustawy Prawo budowlane, z przyczyn których nie można było przewidzieć w chwili składania formularza zgłoszeniowego, termin realizacji ulegnie zmianie o ilość dni niezbędnych do usunięcia przyczyny sprzeciwu organu. 2.8 Informacje uzupełniające Opracowanie koncepcji budowy obiektu. Koncepcja musi zawierać rozwiązania rysunkowe lokalizacji poszczególnych elementów zagospodarowania terenu tj. nawierzchni boiska, dojść, dojazdu, zjazdu z drogi publicznej, urządzeń, wyposażenia, elementów małej architektury, oświetlenia oraz krótki opis zastosowanych rozwiązań technicznych, technologicznych i materiałowych. W koncepcji należy również zamieścić karty katalogowe lub specyfikacje techniczne proponowanych do zabudowania urządzeń, wyposażenia i elementów małej architektury. Koncepcja musi uzyskać akceptację zamawiającego / użytkownika. Zamawiający może nie zaakceptować koncepcji w następujących przypadkach: - niezgodności z SIWZ, - niezgodności z programem funkcjonalno-użytkowym, - niezgodności z przepisami prawa, - niezgodności z przepisami technicznymi, - niezgodności ze sztuką budowlaną. Zamawiający przewiduje, że wykonawca zaprezentuje i omówi koncepcję na spotkaniu w siedzibie zamawiającego. Jeżeli koncepcja będzie zgodna z założeniami zamawiającego, to jej zatwierdzenie odbędzie się na tym samym spotkaniu. W przypadku rozbieżności lub braków w koncepcji, zamawiający dopuszcza uzupełnienie tych informacji w formie notatki ze spotkania i zaakceptowania jej w na tym samym spotkaniu. Uwagi zamawiającego będą musiały być uwzględnione w projekcie budowlanym. Zamawiający dopuszcza również formę elektroniczną akceptacji koncepcji ( ), pod warunkiem przekazania mu opracowania przynajmniej na jeden dzień przed upływem terminu określonego w umowie na realizację tego zakresu zadania Opracowanie projektu budowlanego budowy boiska wraz z oświetleniem terenu stanowiącego załącznik do zgłoszenia wykonania robót budowlanych, na które nie jest wymagane uzyskanie decyzji o pozwoleniu na budowę. Projekt należy opracować na podstawie zatwierdzonej przez zamawiającego koncepcji oraz musi być zgodny z zapisami ustawy Prawo budowlane, natomiast jego forma może być uproszczona. Zgodnie z wymaganiami prawa, w przypadku realizacji robót budowlanych na podstawie zgłoszenia, najważniejszym dokumentem w tym postępowaniu jest projekt zagospodarowania terenu, natomiast z punktu widzenia zamawiającego, bardzo ważne jest bezpieczeństwo użytkowania obiektu. Stąd, w opisie technicznym należy zawrzeć najistotniejsze informacje dotyczące lokalizacji, dojść, dojazdu technicznego, posadowienia i rozmieszczenia urządzeń, warunków pracy instalacji oświetlenia. Projekt musi zawierać: - opis techniczny, - projekt zagospodarowania terenu (na mapie przekazanej przez zamawiającego), 7/12

8 - charakterystyczne przekroje terenu, - rysunki wymiarowe, - karty katalogowe (specyfikacje techniczne) zaproponowanego wyposażenia Przekazanie zamawiającemu projektu budowlanego. Na tym etapie zamawiający przyjmuje opracowany projekt, oceniając jego zgodność z wyżej wymienionymi zapisami, wypełnia wniosek (formularz zgłoszeniowy) p.n.: Zgłoszenie rozpoczęcia budowy/wykonywania robót budowlanych, na które nie jest wymagane pozwolenie na budowę i wraz z Oświadczeniem o posiadaniu prawa do dysponowania nieruchomością na cele budowlane, przedkłada do akceptacji organowi administracji budowlanej. Zamawiający składa wniosek nie później niż następnego dnia, po przejęciu bez uwag dokumentacji przekazanej przez wykonawcę Budowa obiektu. Do wykonania robót budowlanych będzie można przystąpić po nie wniesieniu przez organ administracji budowlanej sprzeciwu, o którym mowa w art. 30 ust. 5 ustawy Prawo budowlane oraz przekazaniu placu budowy przez zamawiającego. Przekazanie placu budowy musi nastąpić przed upływem 30 dniowego okresu, o którym mowa w wyżej wymienionym art. 30 ust. 5. Przekazanie placu budowy następuje na wniosek Wykonawcy, po minimum 3-dniowym wcześniejszym uzgodnieniu terminu z zamawiającym. W trakcie prac nie będzie prowadzony dziennik budowy, natomiast ewentualne decyzje dotyczące spraw istotnych dla realizacji zamówienia, będą zapisywane w formie notatek. Do realizacji zadania wykonawca musi wyznaczyć kierownika robót, natomiast zamawiający inspektora nadzoru inwestorskiego Odbiór i przekazanie obiektu do użytkowania. Wykonawca poinformuje zamawiającego o gotowości do odbioru pisemnie lub mailowo. Zamawiający powołuje komisję i wyznacza termin odbioru. Wraz ze zgłoszeniem gotowości do odbioru końcowego wykonawca przekazuje kompletną dokumentacje powykonawczą Inwentaryzacja geodezyjna wybudowanego obiektu. Najpóźniej w dniu końcowego odbioru robót wykonawca przekaże zamawiającemu kopię zgłoszenia wykonania prac geodezyjnych (druk p.n.: Zawiadamianie o wykonaniu prac geodezyjnych i prac kartograficznych ). Druk musi posiadać potwierdzenie złożenia go w kancelarii Urzędu Miasta Rybnika. Wraz z kopią druku należy przekazać szkic pomiarowy. Mapę powykonawczą uwierzytelnioną przez ośrodek geodezyjno - kartograficzny, należy przekazać zamawiającemu najpóźniej do 3 miesięcy po odbiorze zrealizowanego obiektu Płatności. Płatność za wykonanie przedmiotu umowy może być realizowana fakturami częściowymi. Łączna wartość faktur częściowych, przed podpisaniem końcowego protokołu odbioru robót, nie może przekroczyć 90% wartości wynagrodzenia umownego Gwarancja. Zamawiający wymaga by wykonawca udzielił min. 3-letniej gwarancji na wykonane prace, zastosowane materiały oraz zabudowane urządzenia i wyposażenie, przy czym, jeżeli w okresie gwarancji będzie wymagane wykonywanie czynności konserwacyjnych urządzeń bądź wyposażenia, to będą one uwzględnione w wycenie oferty Wykonawcy. Zamawiający nie może ponosić dodatkowych kosztów utrzymania obiektu w okresie gwarancji. Dewastacje nie podlegają gwarancji. Okres gwarancji będzie przedmiotem oceny oferty wykonawcy. Minimalny, wymagany okres gwarancji to 36 miesięcy. Zamawiający jest zainteresowany wydłużeniem terminu gwarancji do 60 miesięcy. 8/12

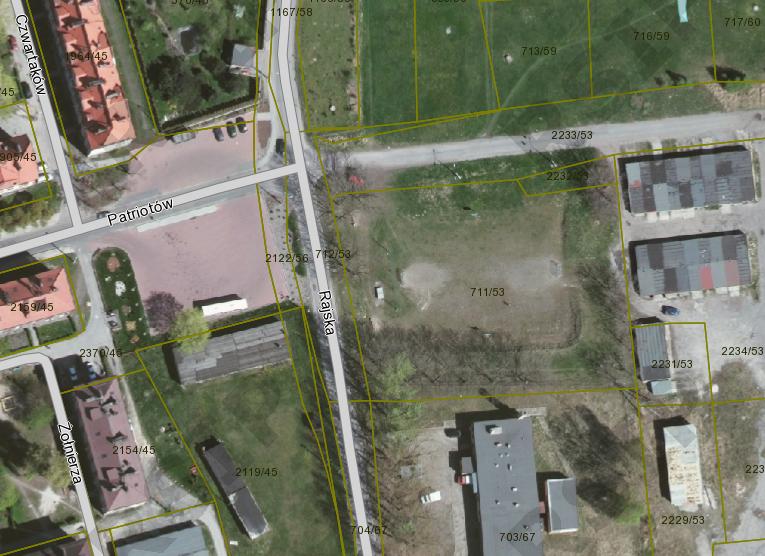

9 3. ZAŁĄCZNIKI GRAFICZNE 3.1 ZAŁĄCZNIK 1 plan sytuacyjny z określeniem zakresu opracowania Teren realizacji przedmiotu zamówienia Zespół garaży Piekarnia 3.2 ZAŁĄCZNIK 2 rysunki poglądowe boiska wielofunkcyjnego (lokalizacja piłkochwytu, ogrodzenia, furtek i bramy, kształtu nawierzchni, dojść, a także rzędne wysokościowe dotyczą innej lokalizacji -w tym zakresie projekt należy dostosować do sytuacji w terenie) 9/12

10 10/12

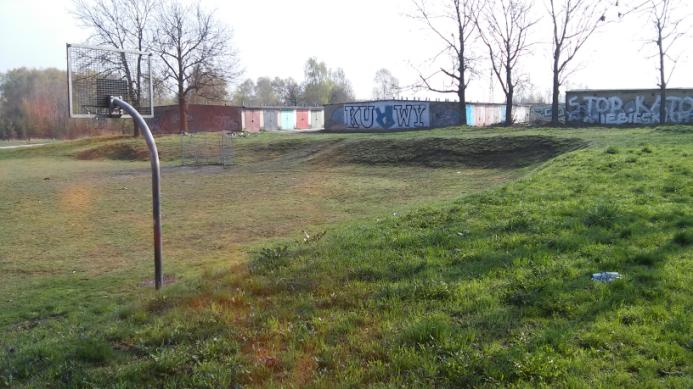

11 3.3 ZAŁĄCZNIK 3 dokumentacja fotograficzna terenu inwestycji L.p. Zdjęcie Opis / uwagi 1 Wjazd z ul. Rajskiej na drogę dojazdową do zespołu garaży. 2 Widok z ul. Rajskiej. 3 Widok z ul. Rajskiej; stół do ping-ponga do demontażu i ponownego zainstalowania. 4 Nasyp ziemny z dwóch stron terenu realizacji przedmiotu zamówienia. 11/12

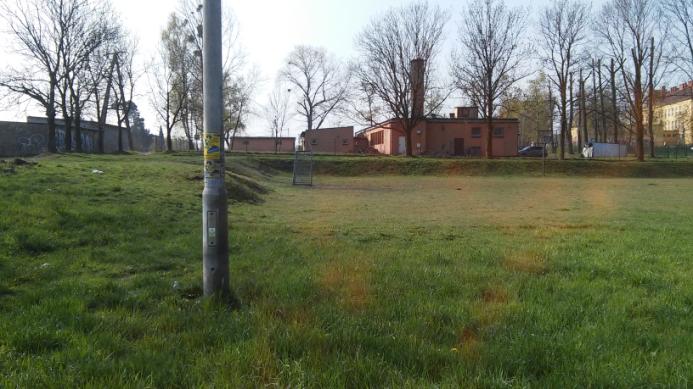

12 5 Widok na osiedle z nasypu od strony zespołu garaży. 6 Widok z nasypu od strony piekarni. 7 Widok z drogi dojazdowej do zespołu garaży w kierunku piekarni. (IMI, kwiecień 2016 r.) 12/12
