KARTA KATALOGOWA. Moduł przekaźnikowy MPR-2s.
|
|
- Jarosław Sowa
- 7 lat temu
- Przeglądów:
Transkrypt
1 KARTA KATALOGOWA Moduł przekaźnikowy MPR-2s

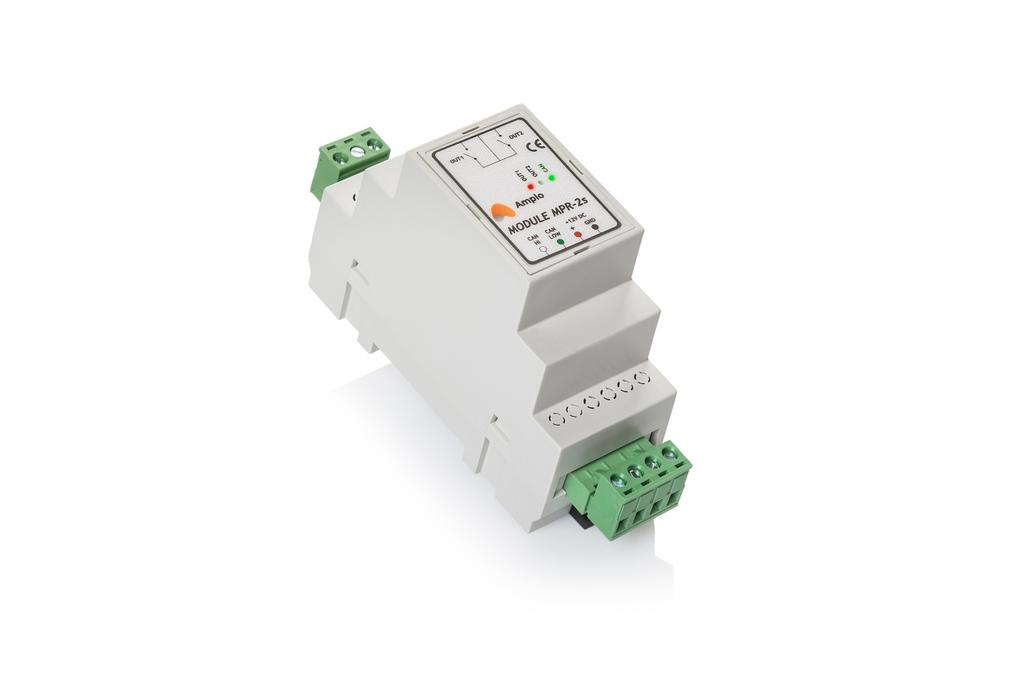

2 Opis modułu Przeznaczenie Moduł MPR-2s jest składnikiem systemu Ampio SmartHome. Posiada dwa niezależne wyjścia przekaźnikowe. Na module znajduje się dioda sygnalizacyjna LED. Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus: ź cykliczne jedno błyśnięcie co 1 sek. - komunikacja CAN-Bus prawidłowa ź cykliczne dwa błyśnięcia co 1 sek. - moduł nie odbiera informacji od pozostałych modułów idom ź cykliczne trzy błyśnięcia co 1 sek. - moduł nie może wysłać informacji w szynę CAN-Bus Pozostałe czerwone diody LED sygnalizują stan poszczególnych wyjść modułu: ź dioda świeci - styki przekaźnika wyjścia załączone ź dioda nie świeci - styki przekaźnika wyjścia rozłączone Przykładowe zastosowania: ź sterowanie oświetleniem, ź sterowania urządzeniami napędowymi, ź dowolnymi urządzeniami o maksymalnym napięciu zasilania do 230V, których pobór prądu nie przekracza 16A. Sterowanie modułem odbywa się poprzez magistralę CAN-Bus. Do zasilania modułu wymagane jest napięcie 12V DC. Dwa wyjścia urządzenia pozwalają na niezależne sterowanie dwoma odbiornikami. Każde wyjście jest niezależnym stykiem przekaźnika, więc możliwe jest połączenie tak, aby jedna sekcja sterowała napięciem 230V AC a druga 12V DC, itd... odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu idomkonfigurator. Dzięki niemu możemy skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN. Dane techniczne: Napięcie zasilania modułu Pobór prądu * Liczba wyjść przekaźnikowych Obciążalność wyjścia (OUT1...8) Maksymalne napięcie przełączane Liczba wejść modułu Złącze 1-Wire Wymiary modułu: szerokość wysokość głębokość 12V DC 30 ma 2 16A 230V brak brak 35 mm 65 mm 130 mm (z wtyczkami) * - Podana wartość, jest wartością prądu spoczynkowego, czyli bez wysterowanych przekaźników sterujących. ver 1.0,
3 Schemat montażu Podłączenie modułu Montaż powinna przeprowadzić osoba posiadająca doświadczenie w projektowaniu i wykonywaniu instalacji elektrycznych. Błędnie przeprowadzony montaż może doprowadzić do uszkodzenia modułu. Należy zwrócić szczególną uwagę na miejsca gdzie występuje wysokie napięcie 230V. Moduł jest przystosowany do montażu w standardowej puszce elektrycznej. Kabel transmisji danych CAN-Bus wymaga zastosowania przewodu 4 żyłowego o skręconych parach np. popularnego UTP. Dwie żyły służą do zasilania elektroniki sterującej natomiast dwie następne służą do komunikacji CAN-Bus. Kabel transmisji danych CAN-Bus prowadzimy szeregowo od modułu do następnego modułu. Do zasilania modułów należy użyć dedykowanego zasilacza do pracy ciągłej najlepiej z montażem na szynę DIN. Dobór mocy zasilacza powinien uwzględniać ilość modułów Ampio SmartHome oraz znaczne odległości między nimi. Czujniki temperatury 1-Wire możemy zamontować w dogodnym dla nas miejscu np. przy grzejniku lub za oknem w zależności od tego jaką temperaturę chcemy mierzyć. Zalecamy użycie cyfrowych czujników firmy Dallas DS18B20+. Czujnik możemy podłączyć dwużyłowym kablem mostkując pin 1 i 3 czujnika (VDD oraz GND), które następnie podłączamy do masy modułu (GND). Drugą żyłą przesyłamy sygnał cyfrowy DQ, który należy podłączyć do wejścia 1-Wire. Po prawidłowym podłączeniu modułu zalecamy przetestować za pomocą programatrora czy moduł jest wykrywany w sieci CAN-Bus. Dla ułatwienia programowania należy opisać wszystkie wejścia oraz wyjścia w aplikacji Ampio Smart Home Konfigurator. Zalecamy także za pomocą funkcji Monitor przetestować ręcznie prawidłowość podłączenia modułu. Wyzwalamy ręcznie wyjścia i sprawdzamy czy aplikacja pokazuje działanie wejść. Dopiero teraz możemy tworzyć nowe warunki które określają działanie modułu. Przestrzeganie tej procedury pozwoli nam łatwiej wykryć ewentualne błędy przy podłączaniu modułu. OUT 1 Neutralny N OUT 2 Neutralny N max. 230V AC OUT2 OUT1 CAN OUT2 OUT1 Ampio MODULE MPR-2s szyna CAN CAN HI CAN LOW +12V DC + GND CAN High CAN Low +12 V MASA
4 Programowanie Do programowania modułu wymagany jest specjalny programator MPROG-1 wykorzystujący złącze USB komputera. Programator należy podłączyć do lini CAN-Bus w dowolnym miejscu instalacji Ampio Smart Home. Wymagane jest podłączenie: GND (masa) oraz CAN-High i CAN-Low. Aplikację AmpioSmartHome Konfigurator można pobrać ze strony producenta w Strefie Instalatora. Po uruchomieniu aplikacji sprawdzamy czy w lewym dolnym rogu wyświetla się zielony ptaszek informujący o prawidłowo wykrytym programatorze.po kliknięciu na przycisk Szukaj urządzeń w głównym oknie pokarze nam się lista wszystkich modułów Rysunek 1. Okno główne podłączonych do systemu Ampio SmartHome. Klikając prawym przyciskiem myszy w puste pole w kolumnie Nazwa możemy wpisać nazwę modułu lub jego lokalizację co ułatwi późniejsze programowanie (np. Kuchnia oświetlenie ). Zielone strzałki na liście modułów sygnalizują możliwość aktualizacji firmware modułu. Odpowiednie aktualizacje są w paczce z nową wersją aplikacji Konfiguratora. Zmiany w oprogramowaniu są opisane przy każdej nowej wersji w Strefie Instalatora. Klikając lewym przyciskiem myszy w zielone strzałki rozpoczynamy aktualizację firmware modułu.

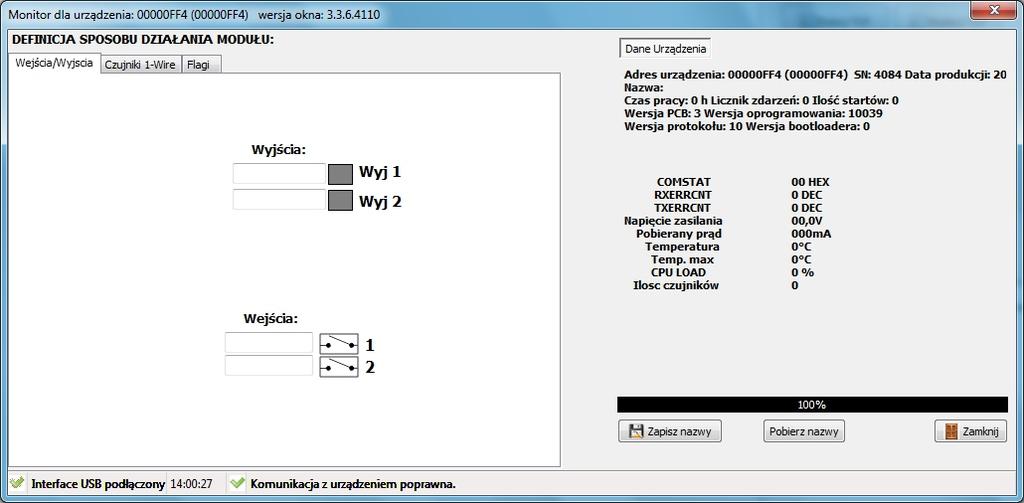

5 Klikamy przycisk Monitor urządzenia i opisujemy wszystkie potrzebne wejścia oraz wyjścia modułu (analogicznie jak przy nadawaniu nazwy modułowi) ułatwi nam to późniejsze programowanie. Zapamiętanie wpisanych nazw następuje po przyciśnięciu przycisku Zapisz nazwy. Klikając szary kwadrat obok opisu możemy ręcznie załączyć przekaźnik danego wyjścia. Analogicznie aktywując dane wejście (zwierając je do masy) zmieni się na czerwony kolor symbolizujący styk wejścia (Rysunek 2). Poniższy przykład pokazuje jak zrealizować proste włączanie i wyłączanie dowolnego urządzenia (np. oświetlenia) za pomocą wejścia umieszczonego w tym samym module. Rysunek 2. Monitor modułu.
6 Tworzenie nowych warunków działania modułu następuje poprzez wybranie w głównym oknie odpowiedniego modułu a następnie przyciśnięcie przycisku Konfigurator urządzenia. W nowym oknie w górnej jego części wyświetlać się będzie lista modułów wykrytych w sieci. Z pośród nich należy wybrać urządzenie które będzie uruchamiało warunek. Przykładowo: oświetlenie podłączone do modułu MPR-2s może uruchamiać włącznik dotykowy (moduł MDOT-9), moduł zegara (MRTC-1 - sterowanie w zależności od dnia i jego pory), moduł serwera (MSERV-3s - sterowanie zdalne przez smartfon, tablet) lub dowolny inny moduł obecny w sieci naszego Inteligentnego Domu. W poniższym przykładzie wybrane wyjście będzie załączane włącznikiem (np. klasycznym schodowym) podłączonym do wejścia tego samego modułu więc z górnej listy wybieramy moduł MPR-8s. Na liście poniżej będą pojawiały się warunki, które użytkownik stworzył. Można je kasować, zapisywać ich kopie na dysku komputera (Zapisz do pliku) lub odtwarzać zapisane wcześniej (Otwórz z pliku). Po stworzeniu nowego warunku należy wysłać go do modułu aby został zapamiętany (Wyślij do urządzenia) Rysunek 3. Rysunek 3. Okno konfiguracji urządzenia wykonawczego.
7 Tworzymy nowy warunek wybierając z listy urządzenie które będzie uruchamiało warunek (w naszym przypadku moduł MPR-2s) i naciskamy przycisk Dodaj. Pojawi się nowe okno w którym wybieramy które wejście będzie uruchamiało warunek: w naszym przypadku zaznaczamy ptaszkiem wejście pierwsze - Wej 1". Rodzaj i parametry warunku wybieramy: Podstawowa. Akceptujemy ustawienia wciskając przycisk Zatwierdź. Rysunek 4. Okno warunku urządzenia.

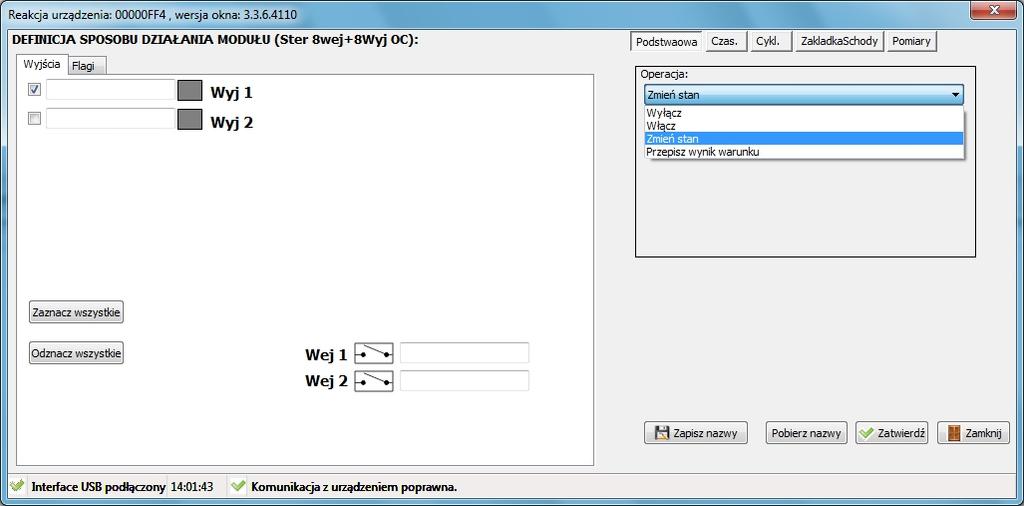

8 W nowym oknie które się pojawia wybieramy sposób reakcji czyli generalnie co urządzenie (warunek) będzie wykonywać. W poniższym przykładzie po zwarciu wejścia 1 do masy nastąpi załączenie wyjścia 1, 2, 3 (Ośw. szafki, Blat, Sufit). Zaznaczamy ptaszki przy wyjściach 1, 2 i 3 tak jak jest to przedstawione na rysunku poniżej (Rysunek 5). Z listy Operacja wybieramy pozycję Zmień stan. Każdorazowe aktywacja wejścia 1 spowoduje naprzemienne załączenie i wyłączenie wyjść 1,2 i 3. Pozostałe funkcje umożliwiają tylko załączenie wyjść lub tylko wyłączenie wyjść. Funkcja Przepisz wynik warunku umożliwia np. przepisanie stanu wyjścia aby zapalać i gasić diody LED włącznika dotykowego MDOT-9. Dzięki temu na włączniku dotykowym widzimy które wyjścia modułu są załączone. Rysunek 5. Reakcja urządzenia.
9 Pozostałe zakładki umożliwiają różne sposoby zachowania się wyjść modułu. Zakładka Czas. umożliwia ustawienie czasu opóźnienie po jakim wyjście zostanie załączone/wyłączone (w zależności od funkcji Operacja ). Można ustawić także na jak długi czas wyjście ma zostać załączone/wyłączone (w zależności od funkcji Operacja ). Rysunek 6. Zakładka Czasowe. Zakładka Cykl. umożliwia definiowanie cykliczne załączania wyjść. Ustawiamy czas na jaki wyjście ma zostać załączone, na jaki ma zostać wyłączone oraz ilość cykli. Po wybraniu funkcji Powtarzaj stale cykl załączeń i wyłączeń będzie wykonywany w pętli. Czasy w powyższych zakładkach wpisujemy w sekundach z dokładnością do jednej setnej oddzielonej przecinkiem. Rysunek 7. Zakładka Cykliczne.
10 Zakładka Schodowe umożliwia kolejne załączanie wszystkich wyjść. Funkcja pomocna w celu realizacji efektu zapalania się poszczególnych lamp na podjeździe do garażu lub oświetlenia schodów. Wyjścia mogą być załączane w kolejności od pierwszego do ostatniego lub odwrotnie. Możemy ustawić opóźnienie efektu, czas kroku (po jakim czasie ma zostać załączone następne wyjście) oraz czas działania (na jaki czas ma zostać załączone wyjście). Rysunek 8. Zakładka schodowe. Po ustawieniu wszystkich parametrów zatwierdzamy ustawienia przyciskiem Zatwierdź.
11 Po prawidłowym stworzeniu warunku zostanie on wyświetlony na liście poniżej w oknie konfiguracji urządzeni wykonawczego (Rysunek 10). Przyciskiem Wyślij do urządzenia wysyłamy nowe warunki do modułu i od tej chwili będzie już on realizowany przez urządzenie. Powyższy przykład przestawia tylko jeden z najprostszych sposobów sterowania modułami. Warunki mogą być dużo bardziej skomplikowane a ich wykonywanie zależne od kilku stanów różnych urządzeń. Mogą być zależne od temperatury, pory dnia, godziny lub dowolnej innej informacji w zależności od potrzeb użytkownika. Może to wymagać przyłączenia dodatkowych modułów Ampio SmartHome jednak najprostszy sposób realizacji sterowania można już wykonać na jednym module bez skomplikowanych modułów centralnych i ich okablowania. Rysunek 9. Okno z listą warunków.
