Instrukcja obsługi testera samochodowego akumulatora AV5

HTML
DOWNLOAD

Wielkość: px

Rozpocząć pokaz od strony:

Download "Instrukcja obsługi testera samochodowego akumulatora AV5"

Kacper Niewiadomski
7 lat temu
Przeglądów:

1 Instrukcja obsługi testera samochodowego akumulatora AV5 1

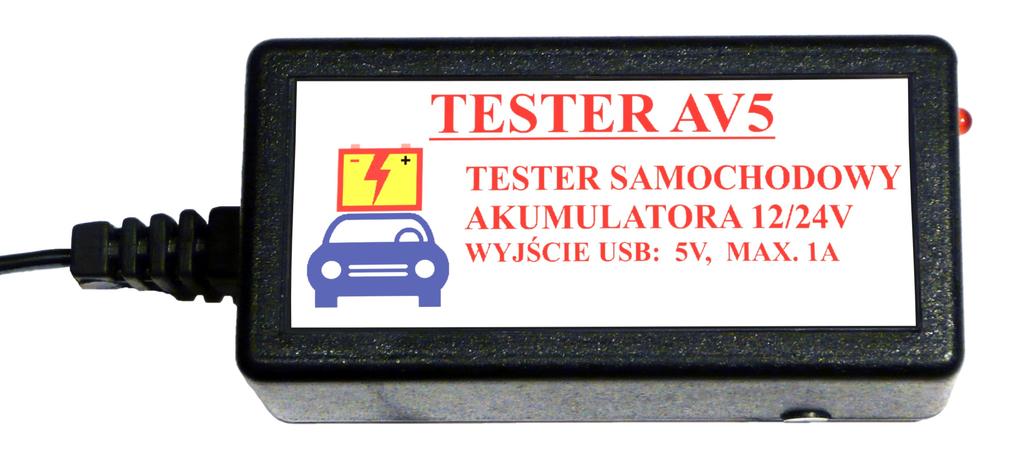

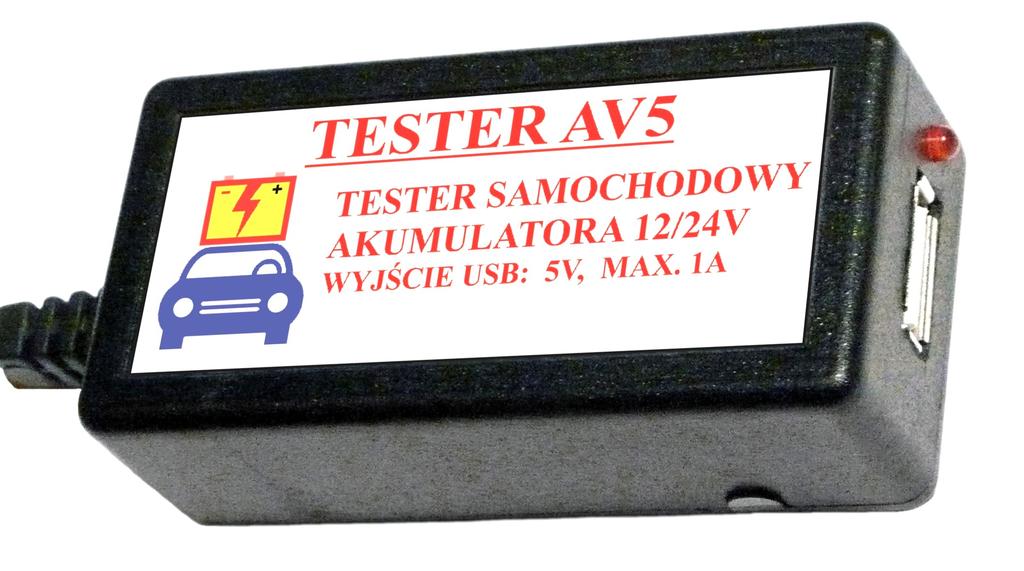

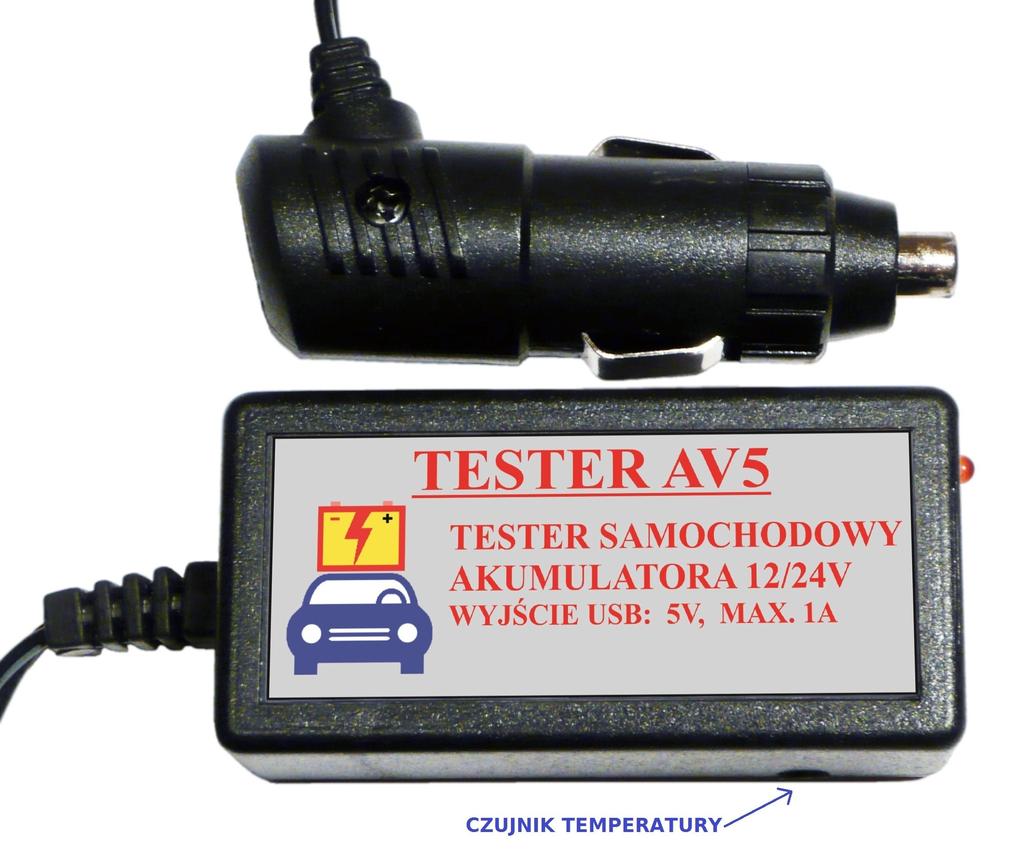

2 Opis programu: Wymagania programowe: System operacyjny minimum: Android 4.2 Rozdzielczość ekranu minimum : 600x300 pikseli Tester samochodowy AV5 przeznaczony jest do sprawdzania stanu naładowania akumulatorów o napięciu 12V lub 24V w instalacji samochodowej oraz sprawdzania prawidłowego procesu ładowania akumulatora przez alternator. Obliczane jest orientacyjne naładowanie akumulatora w % - test bez obciążenia (bez włączonego zapłonu) i sprawdzany jest akumulator pod względem głębokiego krytycznego rozładowania, któremu grozi zasiarczenie. Sprawdzany jest również proces ładowania - test z obciążeniem (włączony zapłon), gdyż zbyt wysokie napięcie ładowania może doprowadzić do wygotowania się elektrolitu i uszkodzenia akumulatora, natomiast zbyt niskie napięcie ładowania może wskazywać na usterkę w samochodzie. Dla zobrazowania napięcia w funkcji czasu służy graficzny wykres na którym odniesione jest napięcie w formie słupkowej wstecz do ok. 200 sekund, tak aby łatwo można było sprawdzić jak wygląda stan napięcia. Mierzona jest również temperatura wokół testera z cyfrowego czujnika DS18B20. Tester posiada wyjście USB 5V i pozwala na podłączanie urządzeń do tego wyjścia których pobór prądu (w czasie ich ładowania) nie przekracza 1 A. Tester posiada również zabezpieczenie przeciwzwarciowe umieszczone we wtyku do zapalniczki, oraz zabezpieczenie przed omyłkowym odwrotnym podłączeniem biegunów napięcia. Instalacja programu: Instalacja programu krok po kroku: Najpierw ustawiamy w telefonie lub tablecie zabezpieczenia: na zezwolenie instalacji z nieznanych źródeł (jeśli w naszym systemie nie było wcześniej znaczonej takiej opcji) 2

Kolejno przechodzimy do instalacji programu, po zainstalowaniu podłączamy wtyk testera do zapaliczki w samochodzie i łączymy kablem USB tester z tabletem lub telefonem na którym wcześniej został

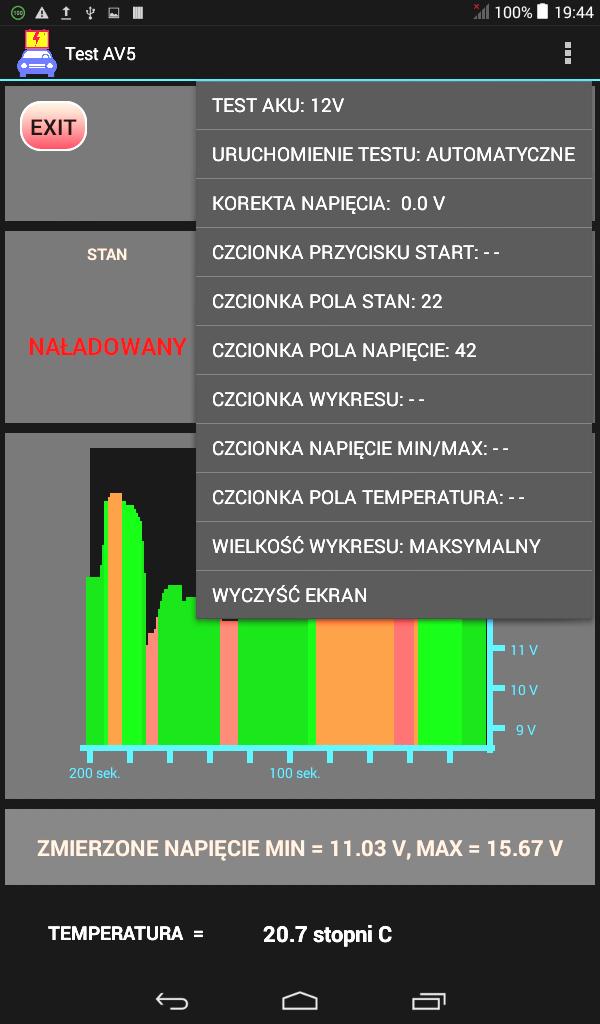

3 Kolejno przechodzimy do instalacji programu, po zainstalowaniu podłączamy wtyk testera do zapaliczki w samochodzie i łączymy kablem USB tester z tabletem lub telefonem na którym wcześniej został zainstalowany program. System android po wykryciu urządzenia zaproponuje zawsze włączanie programu AV5, klikamy ok.!! a program powinien sam się uruchomić tak (przykład): przyciskamy w prawym górnym rogu na 3 kropki (menu) i wybieramy z listy TEST AKU: 12 woltowy lub 24 woltowy : 3

Jeśli wybierzemy uruchomienie ręczne to po uruchomieniu programu należy kliknąć w przycisk START aby

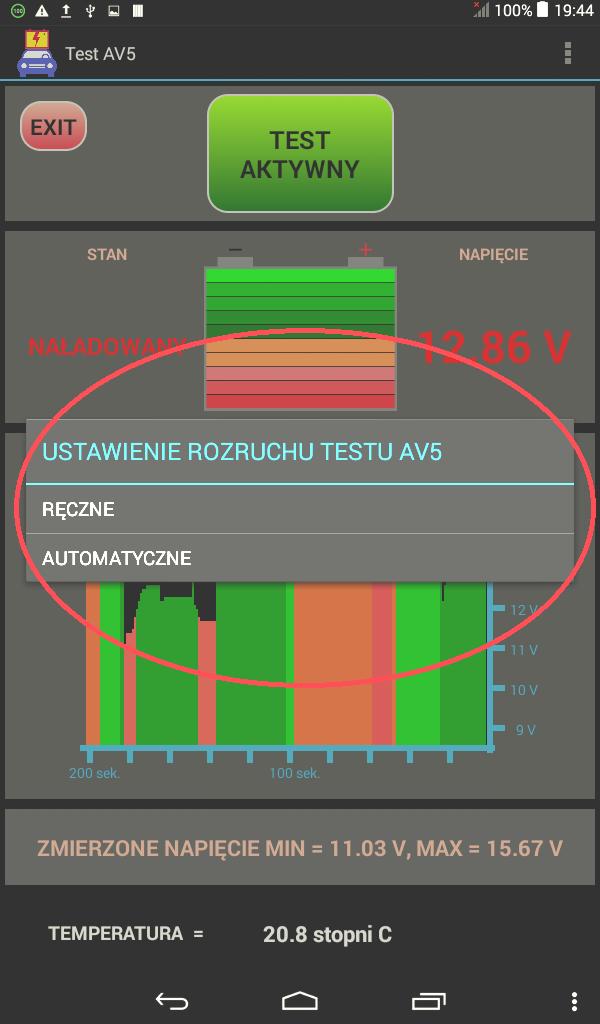

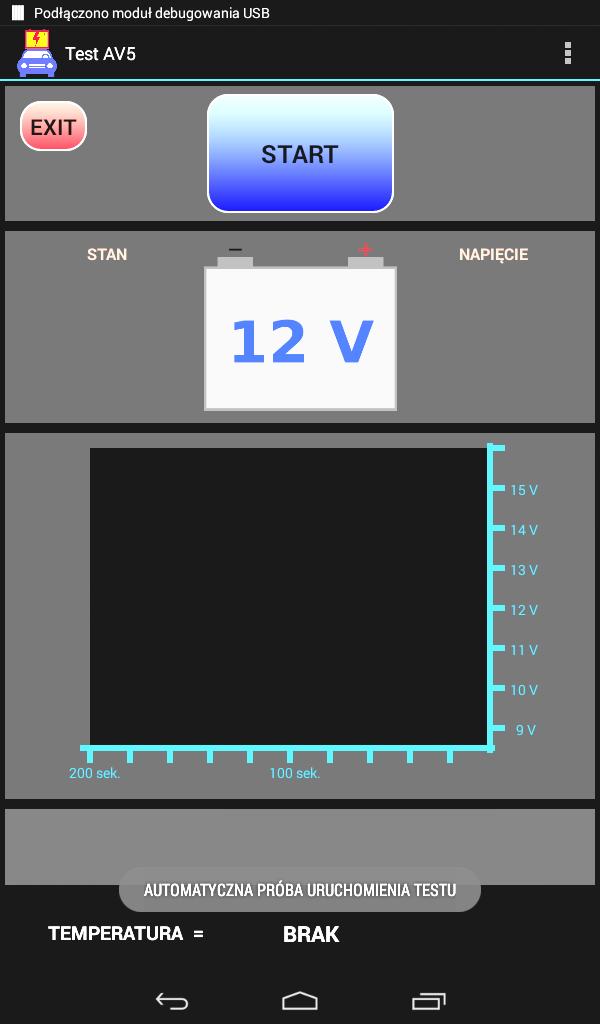

4 Kolejno ustawiamy URUCHOMIENIE TESTU: Jeśli ustawiamy rozruch automatyczny to za każdym razem gdy podłączymy się do testera, program sam się uruchomi i po paru sekundach rozpocznie się test. Jeśli wybierzemy uruchomienie ręczne to po uruchomieniu programu należy kliknąć w przycisk START aby aktywować test. Jeśli wszystko jest ok to klikamy po tych ustawieniach w START a test powinien się uruchomić np. tak: 4

Możemy także ustawić wielkość wykresu: Przykładowe screeny z działania testera

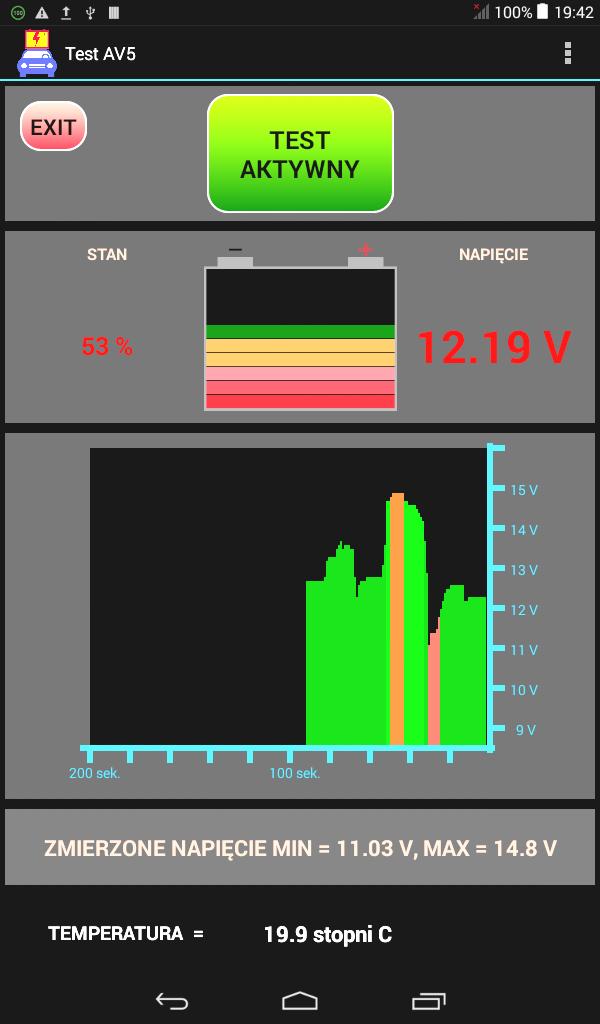

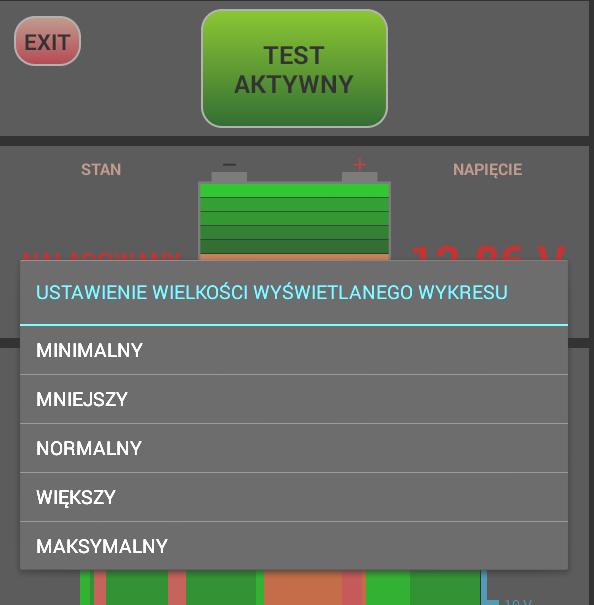

5 Teraz ustawiamy w tym samym menu odpowiednie wymiary czcionek dla wielkości interesujących nas, aby to co dla nas najważniejsze było większe i odwrotnie. Możemy także ustawić wielkość wykresu: Przykładowe screeny z działania testera symulacja napięciowa: Test akumulatora 12V bez uruchomienia silnika przykładowa symulacja: 5

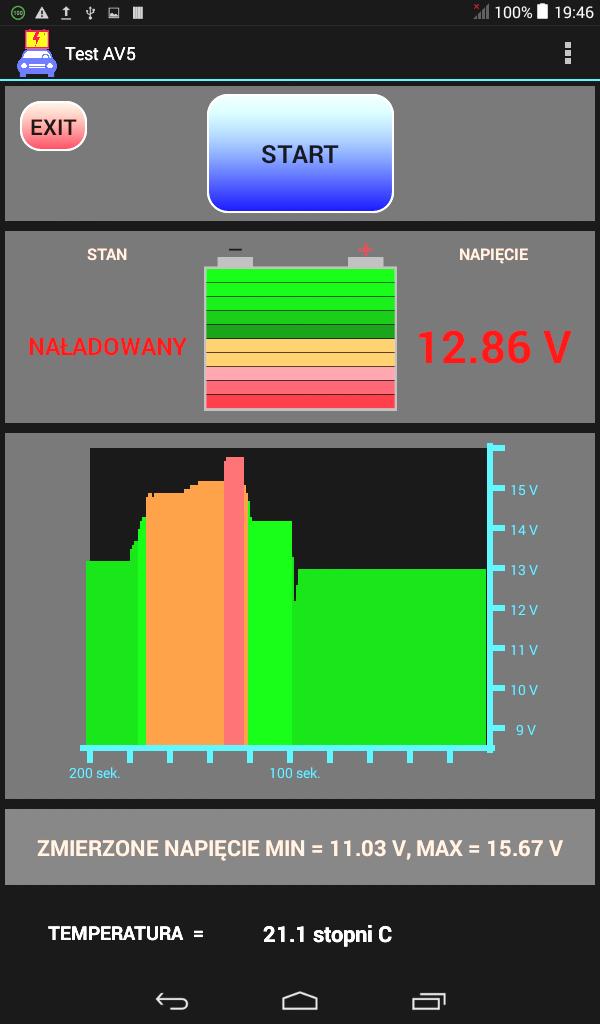

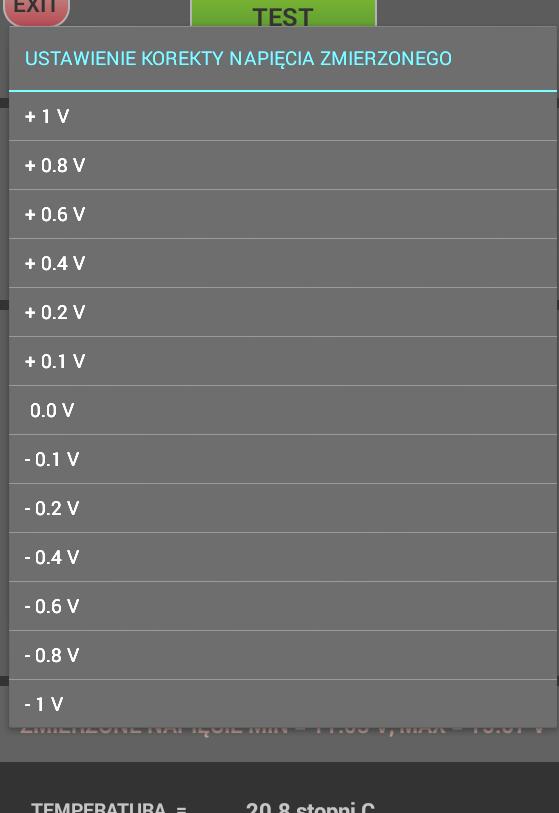

6 Test akumulatora 12V po uruchomienia silnika przykładowa symulacja: Test akumulatora 12V, zatrzymanie testu: Można wykonać kalibrację napięcia w programie np. w sytuacji jeśli nasze urządzenie pobiera dużo prądu co powoduje, że po podłączeniu testera napięcie na akumulatorze jest nieznacznie zaniżone. 6

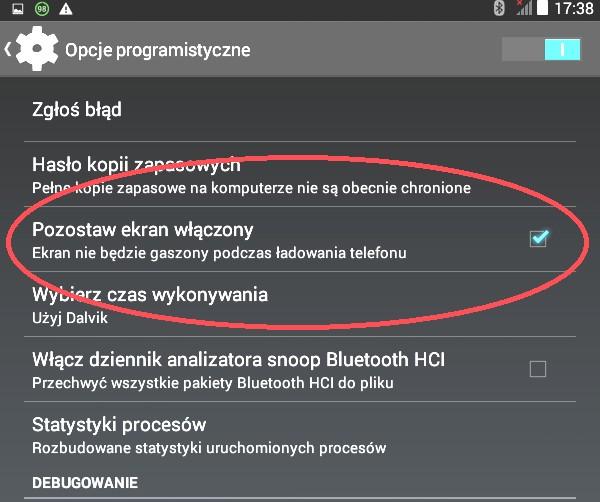

Należy jeszcze ustawić telefon, by przy ładowaniu był zawsze włączony wyświetlacz i nie przechodził w stań uśpienia, więc w menu opcje programistyczne zmieniamy pozostaw ekran włączony Jeśli w

powinna się pojawić informacja, że jest już dostępne menu programistyczne).

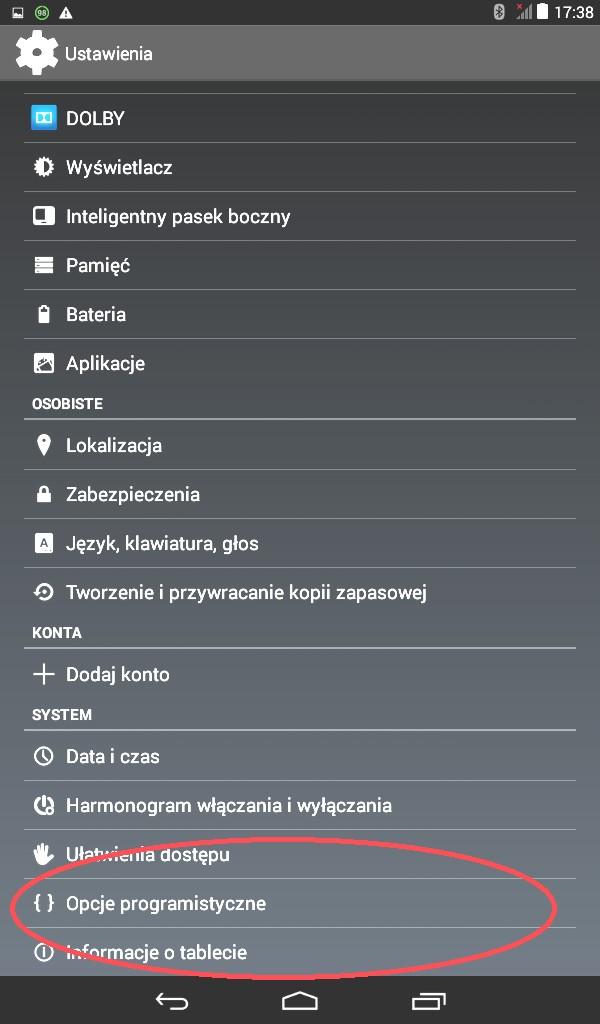

7 Należy jeszcze ustawić telefon, by przy ładowaniu był zawsze włączony wyświetlacz i nie przechodził w stań uśpienia, więc w menu opcje programistyczne zmieniamy pozostaw ekran włączony Jeśli w naszych ustawieniach nie posiadamy menu: opcje programistyczne to trzeba będzie to menu odblokować, więc robimy to w pozycji informacje o tablecie czy telefonie: (klikamy 7 razy na numer kompilacji i powinna się pojawić informacja, że jest już dostępne menu programistyczne). Dane techniczne: Max napięcie wejścia: Wyjście USB: Zakres pomiaru napięcia: Format wyświetlania napięcia: Zakres pomiaru temperatury: Dokładność: Zabezpieczenie przeciwzwarciowe: Wtyk do zapalniczki: Długość przewodu do testera: Wymiary testera: do 30V DC 5V, do 1A od ok. 7V do 30V 0,00V od -55 do +125 oc 0,5 oc dla zakresu: -10 do +85 oc 1 lub 2A kątowy ok. 0,2m 70x35x23mm Spoiwo bezołowiowe (nie zawiera ołowiu) 7
