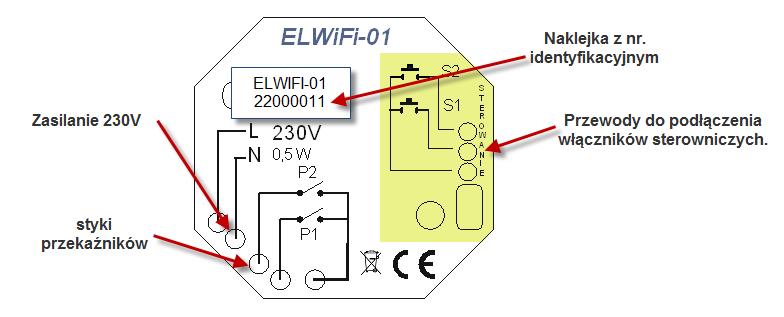

1 Zdalnie sterowane telefonem z Androidem poprzez WiFi przekaźniki. ELWIFI-01 Uwaga! Podłączenia modułu powinien wykonać uprawniony elektryk. Napięcie sieci 230V jest bardzo niebezpieczne. Przekaźniki te zasilane są z sieci 230V. Montaż w puszkach podtynkowych fi. 50 mm. Sterowanie tymi przekaźnikami odbywa się za pomocą aplikacji na Androida lub lokalnie włącznikami chwilowymi (włączniki dzwonkowe). Rys. 1 Każdy z tych przekaźników może być wykorzystany do załączania oświetlenia, włączania na określony czas oświetlenia bądź innego urządzenia. Cały moduł, czyli dwa przekaźniki mogą sterować żaluzją. N L 230 V Lampa Lampa ELWiFi-01 L N 230V 0,5 W P2 S2 S1 S 2 S 1 P1 biały - antena Schemat sterowania dwoma lampami. N L 230 V ROLETY ELWiFi-01 L 230V N 0,5 W P2 S2 S1 S 2 S 1 P1 biały - antena Schemat sterowania roletą lub żaluzją.

2 Sterowanie modułem. Sterowanie modułem odbywa się za pomocą aplikacji z telefonu. Po podłączeniu modułu do sieci możemy przystąpić to sterowania. Otwieramy w telefonie zakładkę WiFi i logujemy się do sieci ELWIFI - ustawiona domyślnie nazwa sieci Hasło: Uruchamiamy aplikację ELWIFI_02 Adres IP modułu ustawiony fabrycznie to : nr id. modułu znajduje się na naklejce i w instrukcji obsługi. Poszczególne kody służące do załączania przekaźników opisane są w tabeli poniżej. Sterować modułem możemy także za pomocą wyłącznika ręcznego z stykami chwilowymi takimi jak włącznik dzwonkowy. Włącznik podłączamy jak na schematach powyżej są to styki S1 i S2. Każdy z tych włączników steruje jednym przekaźnikiem. Włączniki te będą także wykorzystane do ustawiania modułu. Każdą z tych funkcji ustawiamy w aplikacji na Androida za pomocą kodu wysyłanego do modułu przekaźników przez WiFi.

3 Nr. Identyfikacyjny modułu Kody do pierwszego przekaźnika Załączenie przekaźnika 1 - P normalny zał/wył Czasowy do wyłączenia Np. 1godz.52min.30sek. Czasowy do załączenia Np. 1godz.52min.30sek. Czasowy cykliczny Np. 30 sek. zał godziny minuty sekundy Żaluzjowy Np. 32 sek. Kody do drugiego przekaźnika Załączenie przekaźnika 2 - P normalny zał/wył Czasowy do wyłączenia Np. 1godz.52min.30sek. Czasowy do załączenia Np. 1godz.52min.30sek. Czasowy cykliczny Np. 8 sek. zał godziny minuty sekundy

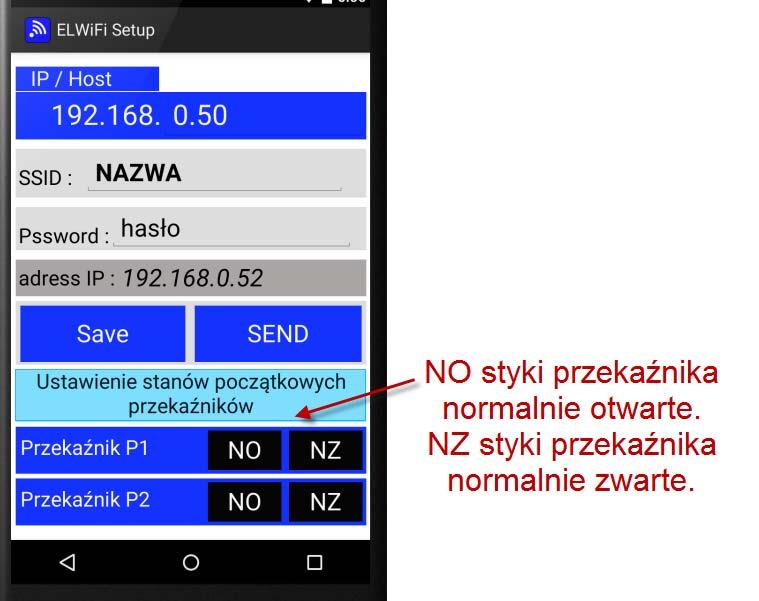

4 Żaluzjowy Np. 30 sek. Taela 1. Każdy z przekaźników może pełnić różne funkcje zależnie od ustawionego początkowego kodu liczbowego np. 10xxxxx1 normalny przekaźnik zał / wył 20xxxxx1 - normalny przekaźnik zał / wył Kody te podane są w tabeli powyżej. Przypisanie modułu do istniejącej sieci WiFi. Aplikacja ELWiFi Setup służy do przypisania modułu do własnej sieci WiFi. Aby przypisać moduł do sieci należy do aplikacji wpisać:

5 SSID: - czyli nazwę naszej sieci Password: - hasło dostępu Adress IP: jest to adres IP jaki będzie przydzielony modułowi za pomocą którego będziemy się z nim komunikować. Po wpisaniu i sprawdzeniu wpisów wysyłamy to do modułu. Aby wysłać ustawienia do modułu należy zewrzeć styk sterowniczy S1 (czyli przewody sterownicze czarny z żółtym) na 15 sekund przed naciśnięciem przycisku SEND w aplikacji oraz pozostawienie zwartego przycisku jeszcze na kolejne 15 sekund. Po tym czasie zwalniamy przycisk sterowniczy S1 operacja zakończona. Od tej pory moduł będzie przypisany do naszej sieci WiFi, w taki sposób możemy przypisać kilkadziesiąt modułów. Każdy moduł musi mieć nadany inny adres IP z tego samego przedziału np. od do Po tej operacji musimy zalogować telefon do naszej sieci WiFi i uruchomić aplikację do sterowania modułem. W aplikacji musimy ustawić zmieniony adres IP na taki, jaki przydzieliliśmy modułowi. Aplikacja ta służy także do ustawienia początkowych stanów przekaźników np. po zaniku zasilania sieci. Aby ustawić stany, należy zewrzeć styk sterowniczy S2 (czyli przewody sterownicze czarny z czerwonym) na 5 sekund przed wysterowaniem przyciskami NO lub NZ do odpowiedniego przekaźnika. NO - styki normalnie otwarte NZ - styki normalnie zwarte Fabryczne ustawienie przekaźników jest na NO czyli styki normalnie otwarte. Kody sterownicze pozostają bez zmian tak jak w tabeli 1.

6 Przywrócenie ustawień fabrycznych. Aby przywrócić ustawienia fabryczne należy wyłączyć zasilane modułu. Zewrzeć styki sterownicze S2 i włączyć zasilanie modułu, po 30 sekundach rozłączamy styk sterowniczy S2 i moduł z powrotem ma ustawienia fabryczne. Przykładowe ustawienie aplikacji do zamykania i otwierania żaluzji. Aby zamknąć lub otworzyć żaluzje powinniśmy ustalić czas potrzebny do tych czynności. Ustalony czas wpisujemy do aplikacji Kod do Zał 1: co ustala czas zamykania na 26 sek. Czas na otwarcie wpisujemy - Kod do Zał 2: co ustala czas na 27 sek. Należy pamiętać o zmianie funkcji przekaźników na początkowy kod 14xxx i 24xxx. Dane techniczne. Zasilanie 230V Pobór prądu podczas czuwania poniżej 0.4W Obciążalność styków przekaźników max 5A 250VAC Standard WiFi b/g/n Częstotliwość 2,4 GHz Tryb pracy AP lub STA Zasięg do 100m teren otwarty Aplikacje Android pobieramy z strony jak poniżej. Aplikacja sterownicza Aplikacja setup opis PDF

7 Miejsce zamontowania.. Nr. Identyfikacyjny modułu. ELMARCO Golli Marian Ul. Szkolna 71A Żory Tel Data Zapytania na adres
