INTELIGENTNY DOM AMPIO. Instrukcja programowania modułu MINOC-8
|
|
- Roman Wróbel
- 8 lat temu
- Przeglądów:
Transkrypt
1 INTELIGENTNY DOM AMPIO Instrukcja programowania modułu MINOC-8 ver

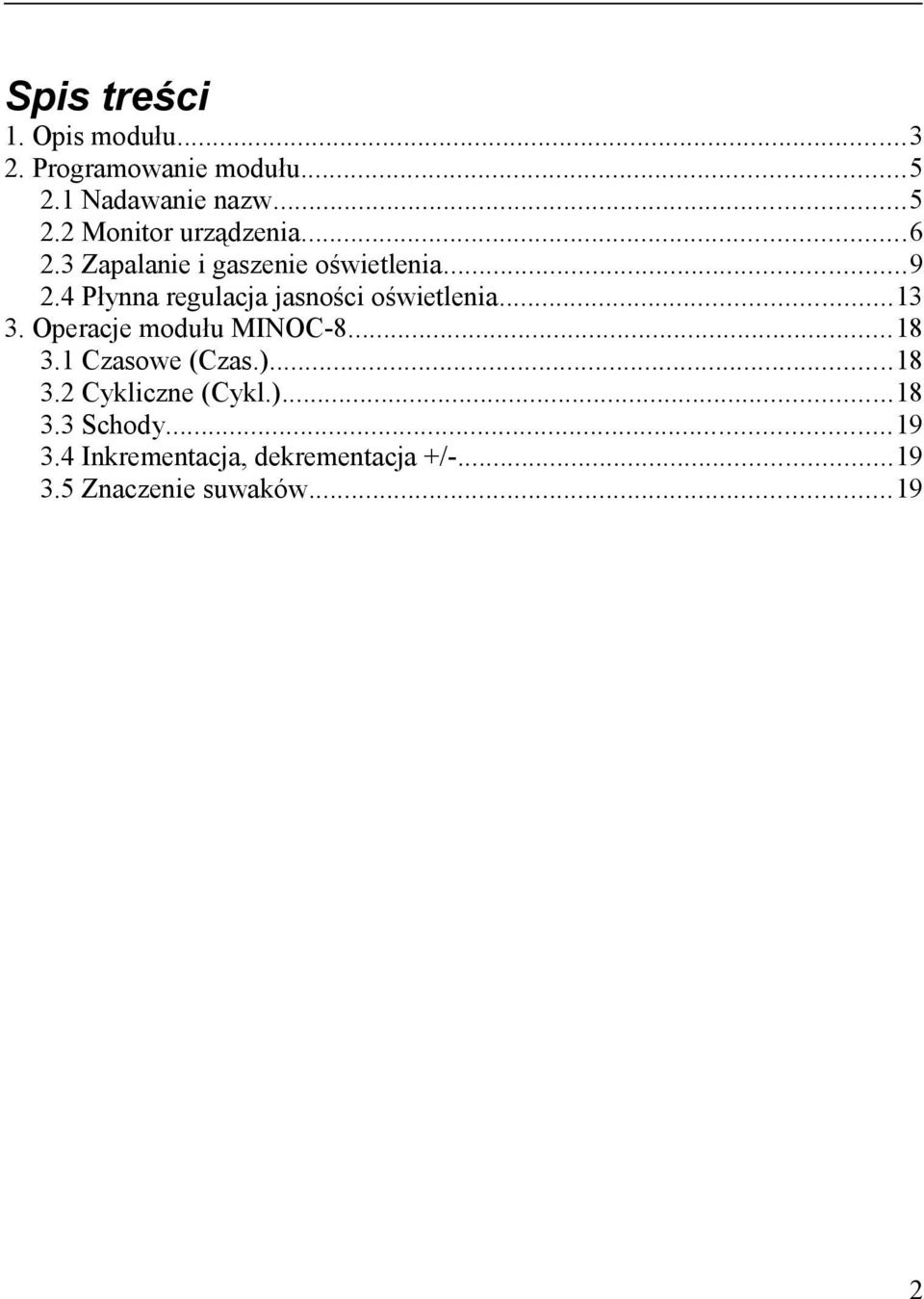

2 Spis treści 1. Opis modułu Nadawanie nazw Monitor urządzenia Zapalanie i gaszenie oświetlenia Płynna regulacja jasności oświetlenia Operacje modułu MINOC Czasowe (Czas.) Cykliczne (Cykl.) Schody Inkrementacja, dekrementacja +/ Znaczenie suwaków

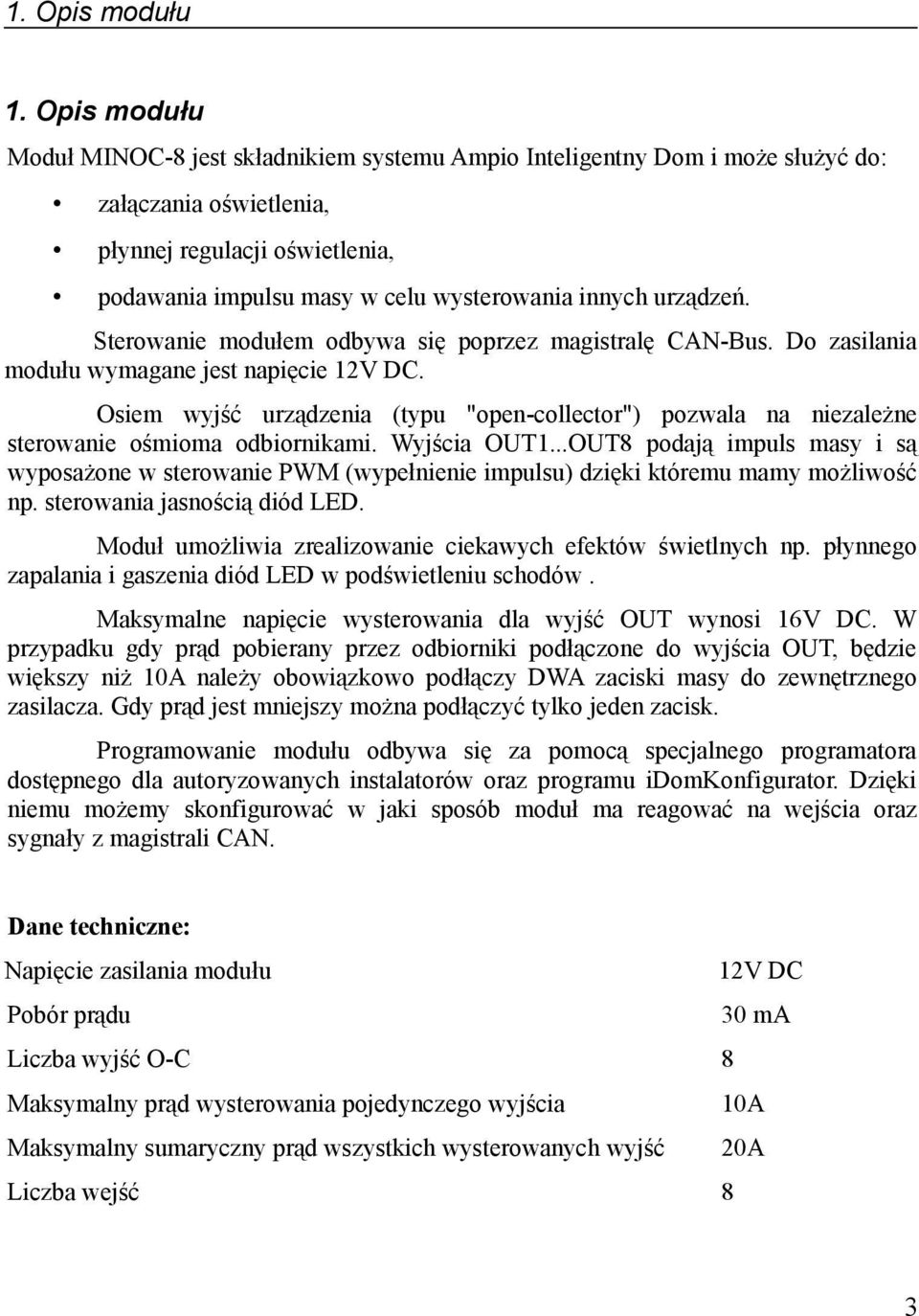

3 1. Opis modułu 1. Opis modułu Moduł MINOC-8 jest składnikiem systemu Ampio Inteligentny Dom i może służyć do: załączania oświetlenia, płynnej regulacji oświetlenia, podawania impulsu masy w celu wysterowania innych urządzeń. Sterowanie modułem odbywa się poprzez magistralę CAN-Bus. Do zasilania modułu wymagane jest napięcie 12V DC. Osiem wyjść urządzenia (typu "open-collector") pozwala na niezależne sterowanie ośmioma odbiornikami. Wyjścia OUT1...OUT8 podają impuls masy i są wyposażone w sterowanie PWM (wypełnienie impulsu) dzięki któremu mamy możliwość np. sterowania jasnością diód LED. Moduł umożliwia zrealizowanie ciekawych efektów świetlnych np. płynnego zapalania i gaszenia diód LED w podświetleniu schodów. Maksymalne napięcie wysterowania dla wyjść OUT wynosi 16V DC. W przypadku gdy prąd pobierany przez odbiorniki podłączone do wyjścia OUT, będzie większy niż 10A należy obowiązkowo podłączy DWA zaciski masy do zewnętrznego zasilacza. Gdy prąd jest mniejszy można podłączyć tylko jeden zacisk. Programowanie modułu odbywa się za pomocą specjalnego programatora dostępnego dla autoryzowanych instalatorów oraz programu idomkonfigurator. Dzięki niemu możemy skonfigurować w jaki sposób moduł ma reagować na wejścia oraz sygnały z magistrali CAN. Dane techniczne: Napięcie zasilania modułu 12V DC Pobór prądu 30 ma Liczba wyjść O-C 8 Maksymalny prąd wysterowania pojedynczego wyjścia 10A Maksymalny sumaryczny prąd wszystkich wysterowanych wyjść 20A Liczba wejść 8 3

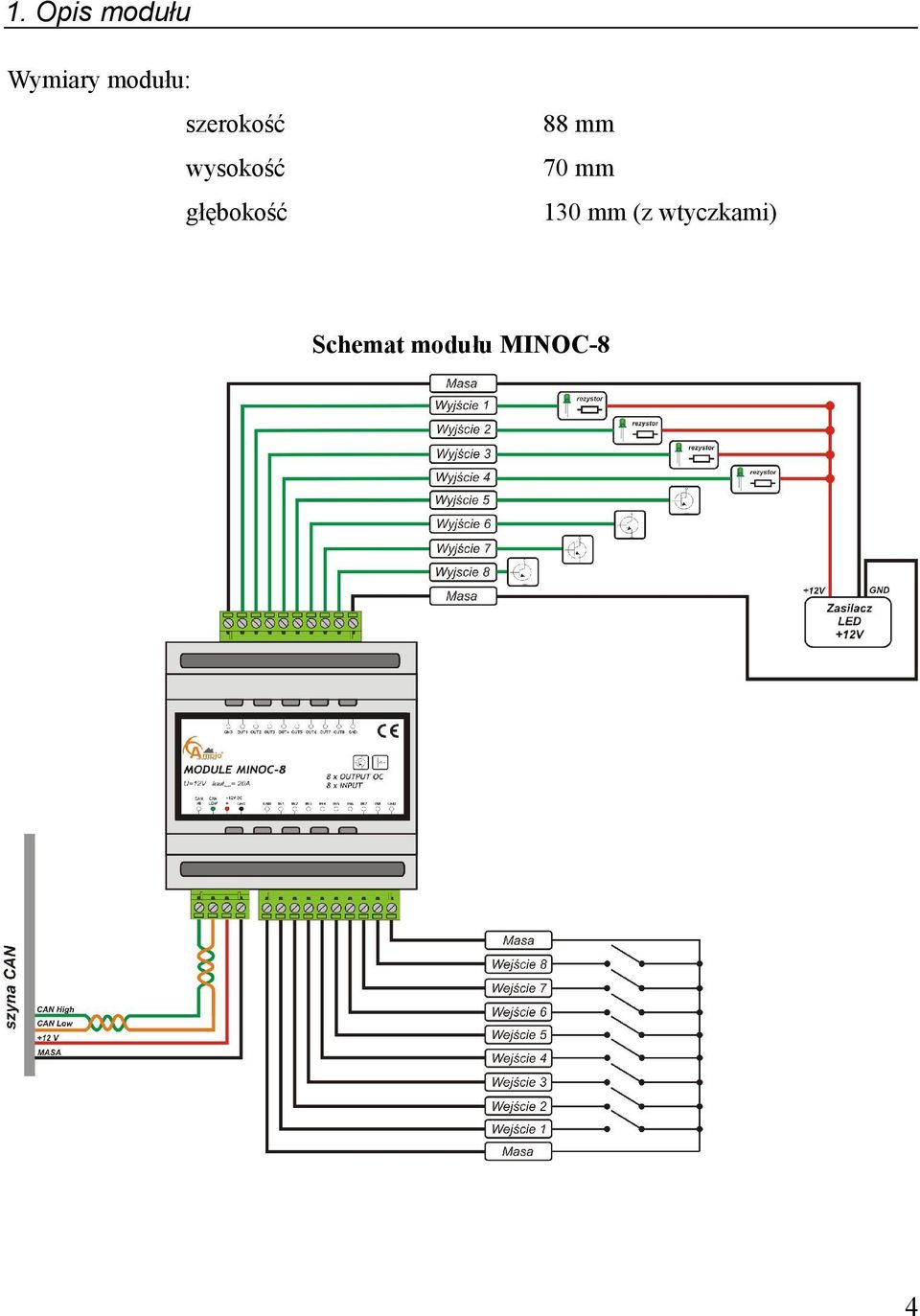

4 1. Opis modułu Wymiary modułu: szerokość 88 mm wysokość 70 mm głębokość 130 mm (z wtyczkami) Schemat modułu MINOC-8 4
5 Poniższy przykład przedstawi jak zaprogramować proste zapalanie oraz gaszenie wybranych lamp oświetlenia. Lampa 1 jest podłączona do wyjścia OUT1 sterownika MINOC-8 natomiast Lampa 2 do wyjścia OUT2. Zapalanie oraz gaszenie będzie odbywać się po naciśnięciu pola sensorowego we włączniku dotykowym MDOT-9. Po uruchomieniu aplikacji konfiguracji systemu Inteligentnego Domu Ampio idom.exe następuje wykrycie programatora. Prawidłowe podłączenie programatora zostanie potwierdzone komunikatem w lewym dolnym rogu Interface USB podłączony. Wykryte zostaną wszystkie moduły podłączone do systemu Inteligentnego Domu Ampio. 2.1 Nadawanie nazw Dla łatwiejszej identyfikacji modułów należy nadać im indywidualne nazwy. W tym celu należy nacisnąć prawym przyciskiem myszy na polu Nazwa i wpisać dowolną nazwę urządzenia (Rysunek 1). Dla naszych potrzeb w tej instrukcji moduł 11-Dotykowy nazwiemy włącznik kuchnia a moduł 15-Ster 8-wej+8Wyj - sterownik kuchnia tak ja przedstawiono to na Rysunku 2. Rysunek 1 5

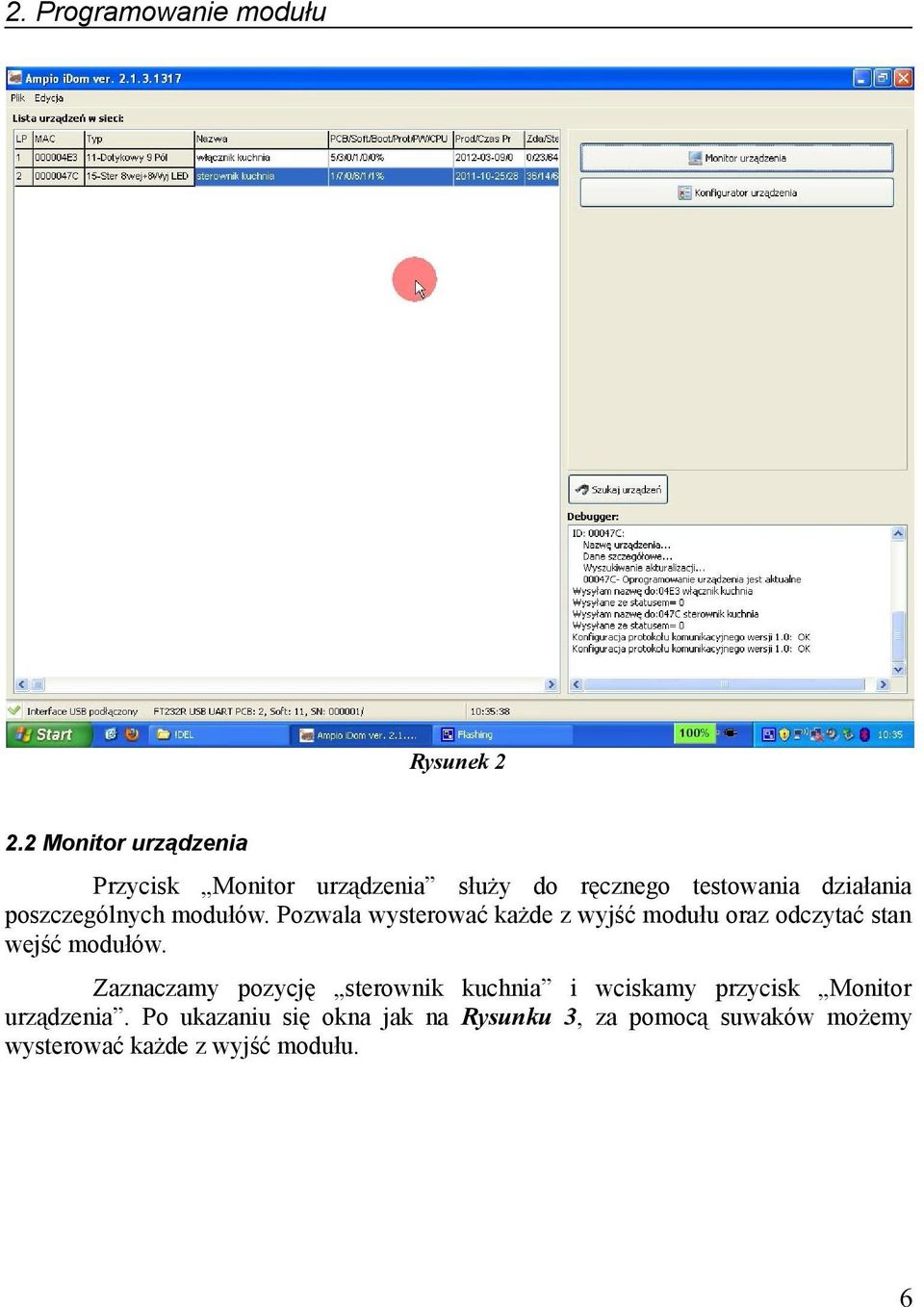

6 Rysunek Monitor urządzenia Przycisk Monitor urządzenia służy do ręcznego testowania działania poszczególnych modułów. Pozwala wysterować każde z wyjść modułu oraz odczytać stan wejść modułów. Zaznaczamy pozycję sterownik kuchnia i wciskamy przycisk Monitor urządzenia. Po ukazaniu się okna jak na Rysunku 3, za pomocą suwaków możemy wysterować każde z wyjść modułu. 6
7 Rysunek 3 Klikając w białe pola tekstowe możemy opisać każde z wyjść oraz wejść modułu dla łatwiejszej identyfikacji i programowania. Dla potrzeb tej instrukcji wyjścia opisujemy jak na Rysunku 4. Po wprowadzeniu nazw należy je zapamiętać wciskając przycisk Zapisz nazwy. Rysunek 4 7
8 Podobnie ustalamy nazwy pól sensorowych we włączniku kuchnia oraz zapisujemy przyciskiem Zapisz nazwy, tak jak to przedstawiono na Rysunku 5. Rysunek 5 8
9 2.3 Zapalanie i gaszenie oświetlenia Z głównego okna programu wybieramy sterownik kuchnia oraz wciskamy przycisk Konfigurator urządzenia. Po wyświetleniu się okna jak na Rysunku 6 z górnej listy urządzeń wybieramy moduł którym będziemy włączać oświetlenie czyli w naszym przypadku jest to moduł 11-Dotykowy 9 pól włącznik kuchnia. Następnie dodajemy nowy warunek przyciskiem + Dodaj. Rysunek 6 Wybieramy które pole sensorowe włącznika dotykowego będzie włączać nasze oświetlenie. W tym przykładzie wybieramy drugie pole sensorowe (opisane lampa 1 ) oraz opcję Aktywne (czyli pole musi zostać aktywowane aby zadziałał warunek). Funkcję 9
10 ustawiamy na Podstawowa. Znaczenie poszczególnych funkcji: Podstawowa prosta funkcja włącz / wyłącz Odliczanie czasu spełnienia warunku pozwala zrealizować działanie po przytrzymaniu przycisku (pola dotykowego). Podajemy jako parametr czas trwania warunku (jednostka 0,1s) czyli jak długo przycisk musi być przytrzymany. Odliczanie ilości spełnienia warunku pozwala zrealizować działanie po kilkakrotnym naciśnięciu przycisku (pola dotykowego). Podajemy jako parametr zadaną ilość impulsów czyli ilość naciśnięć przycisku oraz zwłokę po zakończeniu impulsów (jednostka 0,1s) czyli po jakim czasie zliczanie impulsów zostaje przerwane. Zmiana stanu warunku wymagane przy korzystaniu z mechanicznych dwu-stabilnych przełączników Po wybraniu funkcji naciskamy przycisk Zatwierdź aby zapamiętać ustawienia. Rysunek 7 10
11 W następnym oknie wybieramy skutek warunku czyli co ma zostać wykonane w przypadku spełnienia warunku. Zaznaczamy ptaszkiem które wyjścia modułu mają zostać włączone, w naszym przypadku będzie to wyjście opisane jako lampa 1 i ustawiamy opcję Akt czyli aktywne. Z dostępnych operacji wybieramy czasowe (skrót Czas.) oraz z listy operację Zmień stan (pozostałe operacje dla tego modułu opisane są w punkcie 3 niniejszej instrukcji). Zaznaczamy ptaszkiem opcję Na stałe - wymagane jeśli lampa ma się świecić się stale a nie tylko przez określony czas ustawiony parametrem Czas działania. Następnie przesuwamy suwak Wartość do ustawienia na 100% - lampa będzie załączać się na pełną jasność świecenia. Suwak Czas ustalania - przesuwamy na ok 0,150s będzie to powodowało płynne zapalanie się lampy. Wszystkie parametry powinny być ustawione jak na Rysunku 8. Ustawienia zapamiętujemy przyciskiem Zatwierdź. Rysunek 8 11
12 Powracamy do okna definiowania warunków działania modułów. Na ekranie przybył jeden warunek który możemy edytować przyciskami Edytuj Warunek oraz Edytuj Operacje. Przyciskiem Usuń usuwamy wybrany warunek. Po zaprogramowaniu warunków działania naszych urządzeń przesyłamy konfigurację do urządzeń przyciskiem Wyślij do urządzenia. Od tego momentu moduły będą działać według naszych zaprogramowanych warunków (Rysunek 9). Naciśnięcie drugiego pola sensorowego włącznika dotykowego będzie włączało lampę podłączoną do wyjścia OUT1 modułu MINOC-8. Ponowne naciśnięcie tego przycisku (pola sensorowego) będzie gasiło lampę. Rysunek 9 12
13 2.4 Płynna regulacja jasności oświetlenia W tym punkcie przedstawimy jak zrealizować płynną regulację jasności oświetlenia. Jednym przyciskiem będziemy rozjaśniać nasze lampy aż do pełnego świecenia natomiast drugim będziemy ściemniać aż do całkowitego wyłączenia oświetlenia. Z głównego okna programu wybieramy sterownik kuchnia oraz wciskamy przycisk Konfigurator urządzenia. Po wyświetleniu się okna jak na Rysunku 6 z górnej listy urządzeń wybieramy moduł którym będziemy włączać oświetlenie czyli w naszym przypadku jest to moduł 11-Dotykowy 9 pól włącznik kuchnia. Następnie dodajemy nowy warunek przyciskiem + Dodaj. Wybieramy które pole sensorowe włącznika dotykowego będzie rozjaśniać nasze oświetlenie. W tym przykładzie wybieramy trzecie pole sensorowe i opisujemy je nazwą jaśniej. Klikamy ptaszek w trzecim polu sensorowym oraz opcję Aktywne. Funkcję ustawiamy na Podstawowa. Wciskamy przycisk Zapisz nazwy następnie Zatwierdź. Rysunek 10 13
14 W następnym oknie zaznaczamy ptaszkiem które wyjścia modułu będą rozjaśniane, w naszym przypadku to lampa 1 i lampa 2 oraz ustawiamy opcję Akt czyli aktywne. Z dostępnych operacji wybieramy +/- oraz z listy operację Inkrementuj + (rozjaśnianie). Parametr Skok ustawiamy na 5. Określa on o jaką wartość ma nastąpić inkrementacja po każdorazowym naciśnięciu przycisku czyli o jaką wartość mają się rozjaśnić lampy (dopuszczalne wartości 0 255). Parametr Interwał ustawiamy na 20. Opisuje on co jaki czas ma nastąpić kolejna inkrementacja (jednostka 0,1s). W naszym przypadku jeśli będziemy cały czas trzymać przycisk rozjaśniania parametr ten będzie określał jak szybko będzie następowało rozjaśnianie oświetlenia. Następnie przesuwamy suwak Wartość do ustawienia na 100% - lampy będą rozjaśniać się do pełniej mocy świecenia. Wszystkie parametry powinny być ustawione jak na Rysunku 11. Ustawienia zapamiętujemy przyciskiem Zatwierdź. Przesyłamy konfigurację do urządzeń przyciskiem Wyślij do urządzenia. Rysunek 11 14

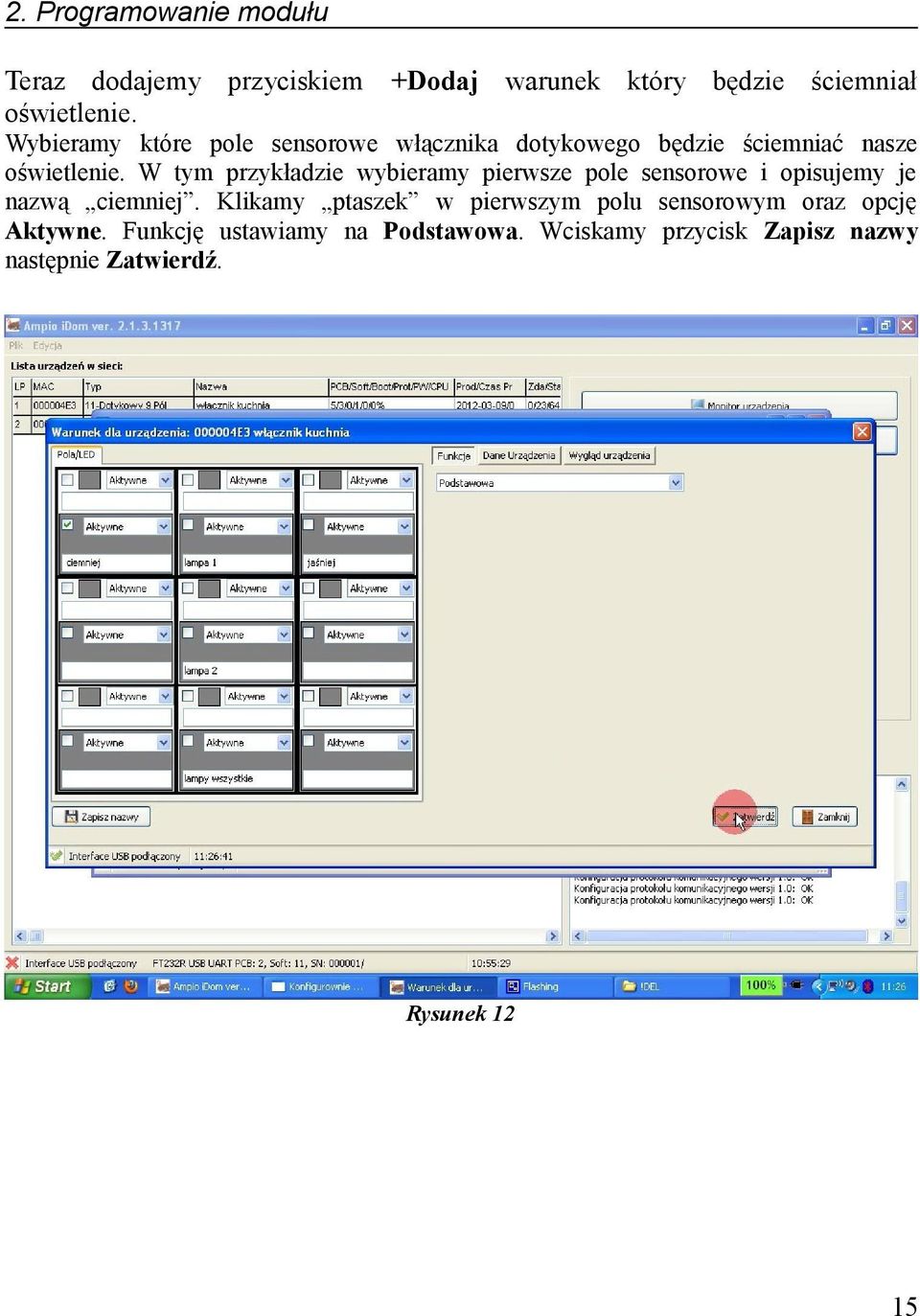

15 Teraz dodajemy przyciskiem +Dodaj warunek który będzie ściemniał oświetlenie. Wybieramy które pole sensorowe włącznika dotykowego będzie ściemniać nasze oświetlenie. W tym przykładzie wybieramy pierwsze pole sensorowe i opisujemy je nazwą ciemniej. Klikamy ptaszek w pierwszym polu sensorowym oraz opcję Aktywne. Funkcję ustawiamy na Podstawowa. Wciskamy przycisk Zapisz nazwy następnie Zatwierdź. Rysunek 12 15
16 W następnym oknie zaznaczamy ptaszkiem które wyjścia modułu będą ściemniane, w naszym przypadku to lampa 1 i lampa 2 oraz ustawiamy opcję Akt czyli aktywne. Z dostępnych operacji wybieramy +/- oraz z listy operację Dekrementuj- (ściemnianie). Parametr Skok ustawiamy na 5. Określa on o jaką wartość ma nastąpić dekrementacja po każdorazowym naciśnięciu przycisku czyli o jaką wartość mają się ściemniać lampy (dopuszczalne wartości 0 255). Parametr Interwał ustawiamy na 20. Opisuje on co jaki czas ma nastąpić kolejna dekrementacja (jednostka 0,1s). W naszym przypadku jeśli będziemy cały czas trzymać przycisk ściemniania parametr ten będzie określał jak szybko będzie następowało ściemnianie oświetlenia. Następnie przesuwamy suwak Wartość do ustawienia na 0% - lampy będą ściemniać się do całkowitego wygaszenia. Wszystkie parametry powinny być ustawione jak na Rysunku 13. Ustawienia zapamiętujemy przyciskiem Zatwierdź. Przesyłamy konfigurację do urządzeń przyciskiem Wyślij do urządzenia. Rysunek 13 16
17 Od tego momentu moduły będą działać według naszych zaprogramowanych warunków, pierwsze pole przycisku dotykowego będzie ściemniało oświetlenie natomiast trzecie pole będzie rozjaśniało oświetlenie. 17
18 3. Operacje modułu MINOC-8 3. Operacje modułu MINOC-8 Moduł MINOC-8 posiada możliwość wykonywania następujących operacji. Są one pogrupowane w następujące zakładki: 3.1 Czasowe (Czas.) Operacje czasowe (Czas.) to proste operacje włącz/wyłącz na określony bądź stały czas. Dostępne operacje: Ustaw załącza określone wyjście na określony czas (Czas działania) po określonym opóźnieniu (Czas opóźnienia). Dla czasu opóźnienia=0 wyjście jest załączane natychmiast. Opcja Na stałe załącza wyjście na nieskończony czas. Zmień stan zmienia aktualny stan wyjście na przeciwny (z załączonego na wyłączone, z wyłączonego na załączone) na określony czas (Czas działania) po określonym opóźnieniu (Czas opóźnienia). Dla czasu opóźnienia=0 stan wyjścia jest zmieniany natychmiast. Opcja Na stałe załącza wyjście na nieskończony czas. Przepisz stan przepisuje aktualny stan wejścia, stanu LED pola dotykowego na określone wyjście (pozwala np. sygnalizować na włączniku dotykowym MDOT-9/18 za pomocą diód LED stan określonych wyjść/wejść sterowników przykładowo załączonego oświetlenia w ogrodzie, działania pompy w basenie) na określony czas (Czas działania) po określonym opóźnieniu (Czas opóźnienia). Dla czasu opóźnienia=0 stan jest zmieniany natychmiast. Opcja Na stałe przepisuje stan na nieskończony czas. 3.2 Cykliczne (Cykl.) Operacje cykliczne (Cykl.) wykonywane co określony czas i określoną ilość razy. Dostępne operacje: Włącz załącza określone wyjście na określony czas (Czas włączenia) oraz wyłącza na określony czas (Czas wyłączania). Operacja może być wykonywana przez cały czas Powtarzaj stale lub tylko przez zadaną ilość cykli. Przepisz wynik warunku przepisuje aktualny stan wejścia, stanu LED pola dotykowego na określone wyjście (pozwala np. sygnalizować na włączniku dotykowym MDOT-9/18 za pomocą diód LED stan określonych wyjść/wejść sterowników przykładowo załączonego oświetlenia w ogrodzie, działania pompy w basenie) na określony czas (Czas włączenia) oraz wyłącza na określony czas (Czas wyłączania). Operacja może być wykonywana przez cały czas - Powtarzaj stale lub tylko przez 18
19 3. Operacje modułu MINOC-8 zadaną ilość cykli. 3.3 Schody Operacja Schody umożliwia płynne załączanie i wyłączanie kolejno po sobie następujących wyjść OUT1...OUT8. Pozwala to na stworzenie np. płynnego zapalania się oświetlenia poszczególnych stopni na schodach lub poszczególnych lamp na podjeździe do garażu. Kierunek określa kierunek załączania/wyłączania wyjść od OUT1 do OUT8 lub od OUT8 do OUT1. Opóźnienie określa po jakim czasie opóźnienia operacja ma zostać wykonana (jednostka 0,1s) Czas cyklu określa czas wykonywania operacji czyli np. szybkość zapalania lamp (jednostka 0,1s) Czas działania określa na jaki czas wyjścia mają być wysterowane czyli np. jak długo mają się świecić lampy (jednostka 0,1s) 3.4 Inkrementacja, dekrementacja +/- Operacja +/- pozwala płynnie zmniejszać lub zwiększać stopień wysterowania wyjścia (np. ściemniać lub rozjaśniać oświetlenie). Inkrementuj+ zwiększ stopień wysterowania wyjścia Dekrementuj zmniejsz stopień wysterowania wyjścia Skok o jaką wartość ma się zmienić wysterowanie (dostępne wartości 0-255) Interwał co jaki czas ma nastąpić zmiana wysterowania (prędkość narastania/opadania) 3.5 Znaczenie suwaków Znaczenie poszczególnych suwaków: Czas ustalania czas po jakim wyjście osiągnie zadaną wartość. Opcja określa np. szybkość płynnego zapalania i gaszenia oświetlenia. Wartość do ustawienia końcowa wartość w procentach jaką ma osiągnąć wyjście po załączeniu. Przydatne gdy np. nie chcemy załączać oświetlenia na maksymalną moc świecenia. Czas opadania w operacjach cyklicznych i schodowych określa przez jaki czas wyjście 19

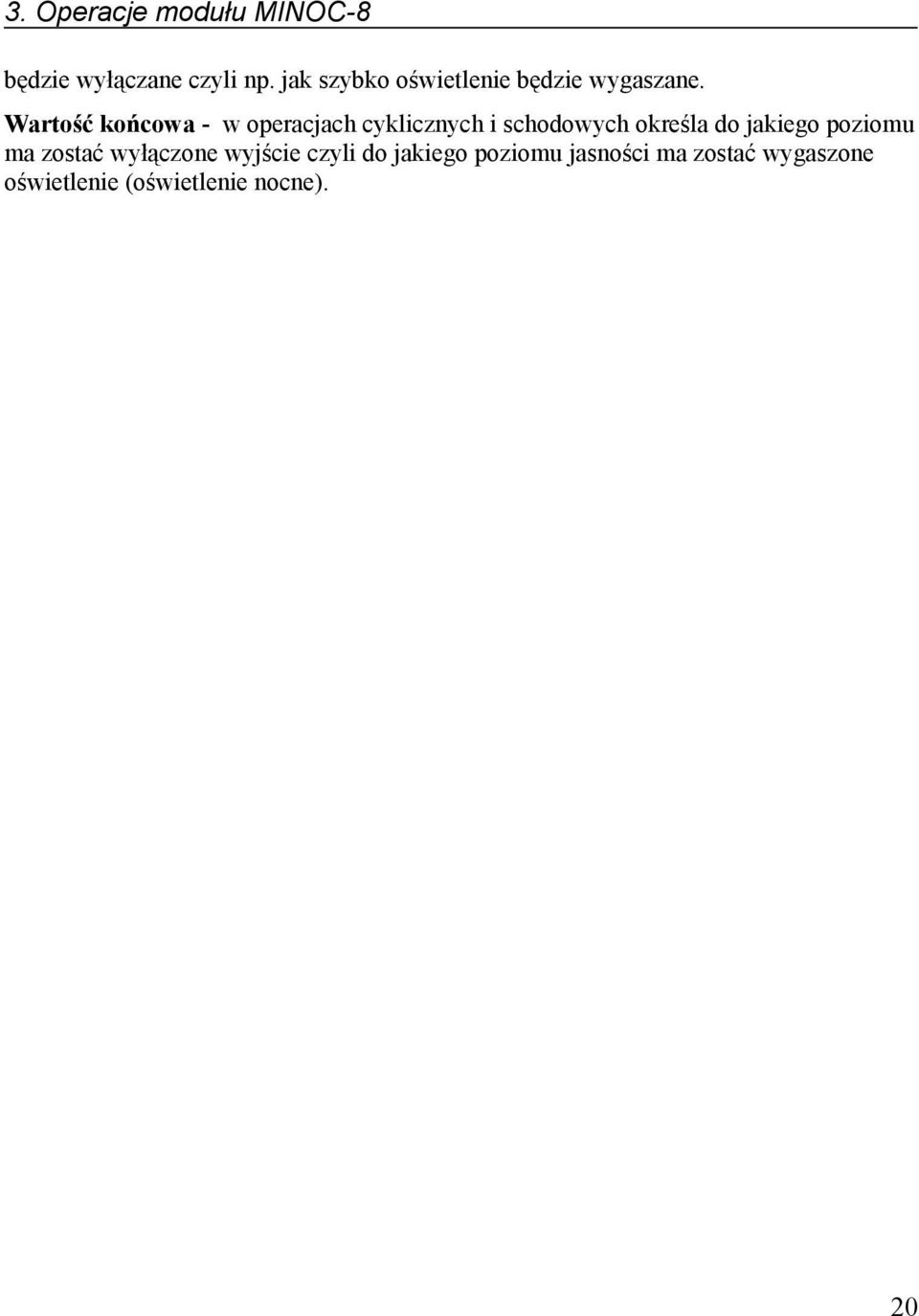

20 3. Operacje modułu MINOC-8 będzie wyłączane czyli np. jak szybko oświetlenie będzie wygaszane. Wartość końcowa - w operacjach cyklicznych i schodowych określa do jakiego poziomu ma zostać wyłączone wyjście czyli do jakiego poziomu jasności ma zostać wygaszone oświetlenie (oświetlenie nocne). 20
