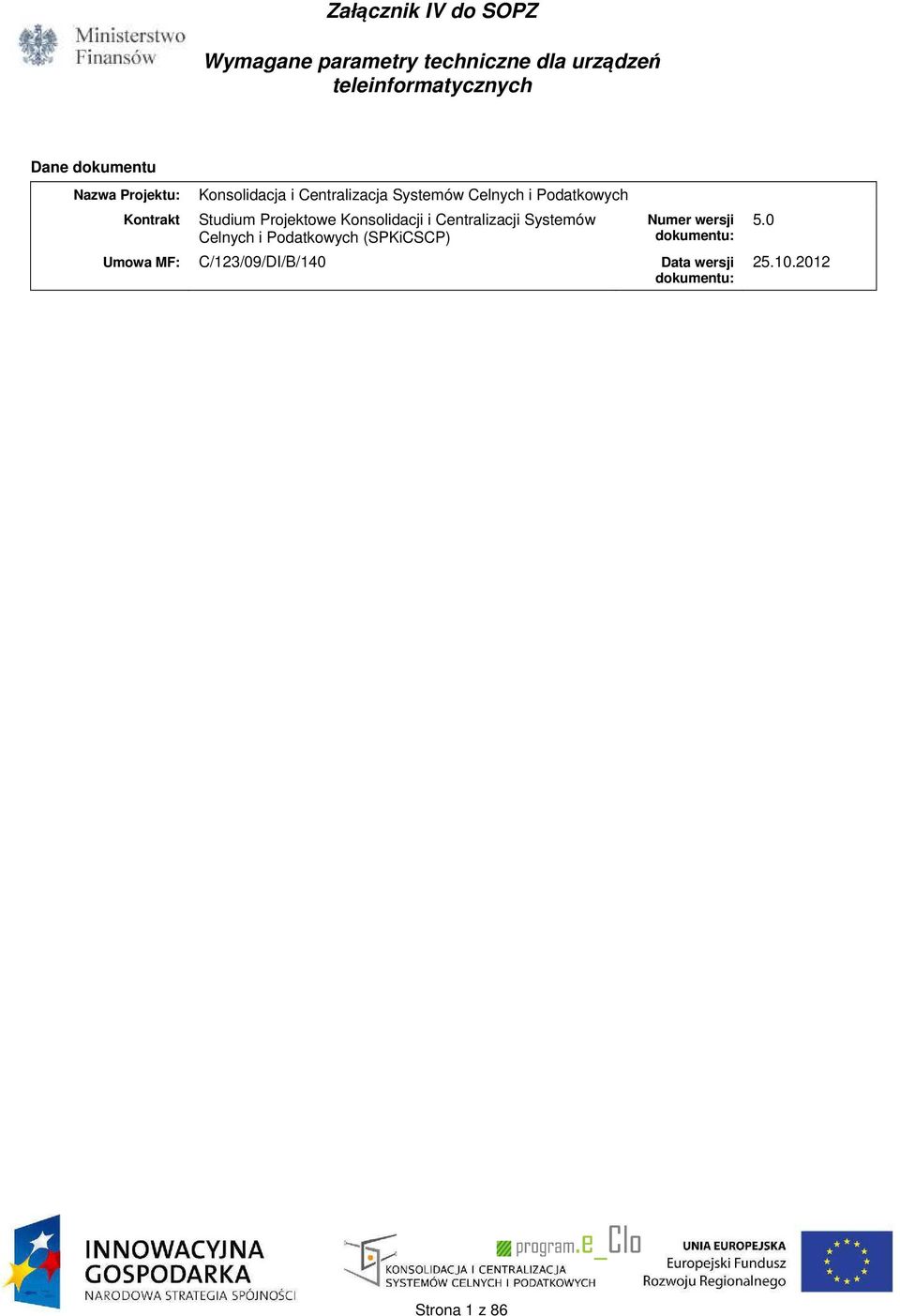

1 Dane dokumentu Projektu: Kontrakt Konsolidacja i Centralizacja Systemów Celnych i Podatkowych Studium Projektowe Konsolidacji i Centralizacji Systemów Celnych i Podatkowych (SPKiCSCP) Numer wersji dokumentu: Umowa MF: C/123/09/DI/B/140 Data wersji dokumentu: Strona 1 z 86

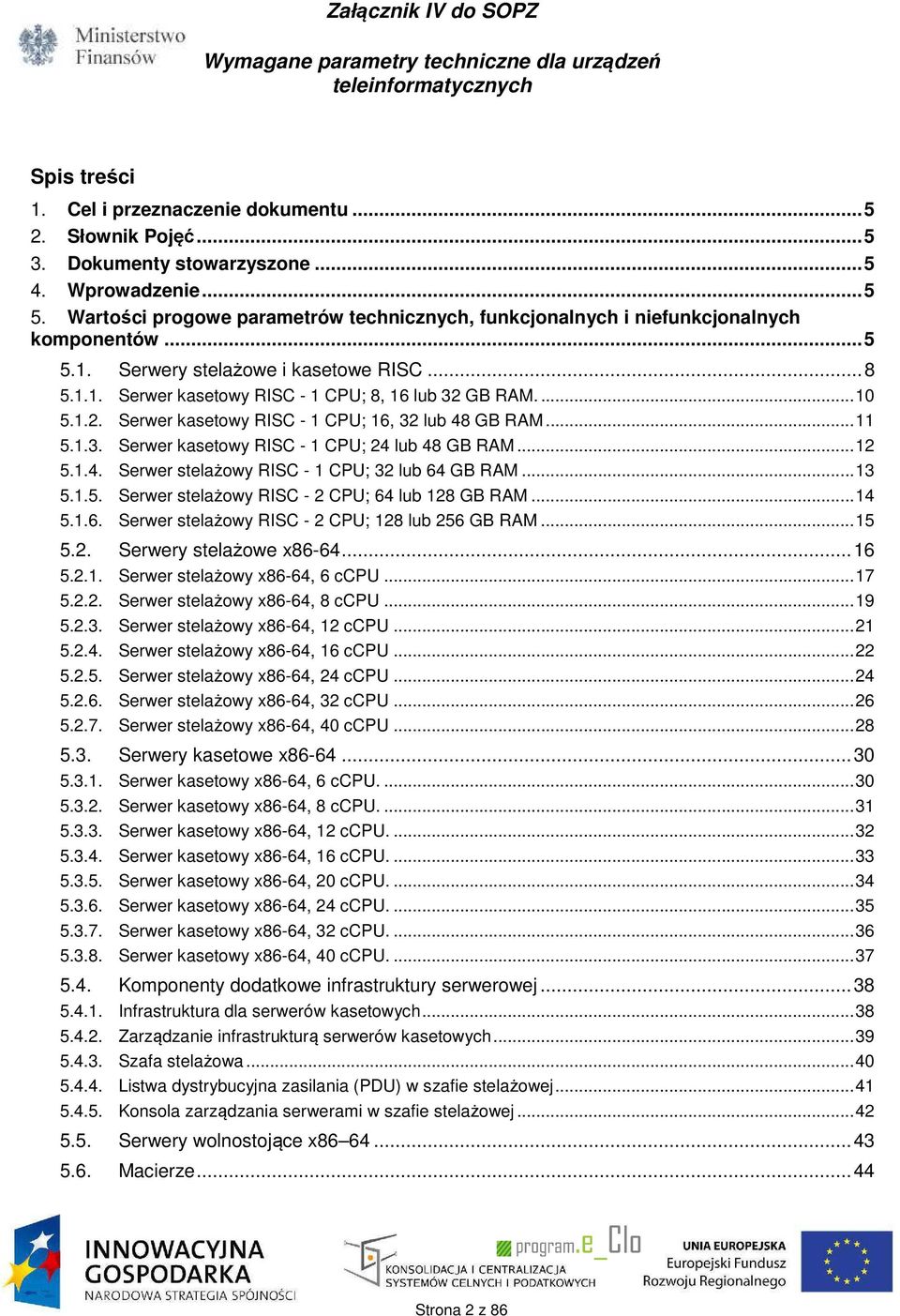

2 Spis treści 1. Cel i przeznaczenie dokumentu Słownik Pojęć Dokumenty stowarzyszone Wprowadzenie Wartości progowe parametrów technicznych, funkcjonalnych i niefunkcjonalnych komponentów Serwery stelażowe i kasetowe RISC Serwer kasetowy RISC - 1 CPU; 8, 16 lub 32 GB RAM Serwer kasetowy RISC - 1 CPU; 16, 32 lub 48 GB RAM Serwer kasetowy RISC - 1 CPU; 24 lub 48 GB RAM Serwer stelażowy RISC - 1 CPU; 32 lub 64 GB RAM Serwer stelażowy RISC - 2 CPU; 64 lub 128 GB RAM Serwer stelażowy RISC - 2 CPU; 128 lub 256 GB RAM Serwery stelażowe x Serwer stelażowy x86-64, 6 ccpu Serwer stelażowy x86-64, 8 ccpu Serwer stelażowy x86-64, 12 ccpu Serwer stelażowy x86-64, 16 ccpu Serwer stelażowy x86-64, 24 ccpu Serwer stelażowy x86-64, 32 ccpu Serwer stelażowy x86-64, 40 ccpu Serwery kasetowe x Serwer kasetowy x86-64, 6 ccpu Serwer kasetowy x86-64, 8 ccpu Serwer kasetowy x86-64, 12 ccpu Serwer kasetowy x86-64, 16 ccpu Serwer kasetowy x86-64, 20 ccpu Serwer kasetowy x86-64, 24 ccpu Serwer kasetowy x86-64, 32 ccpu Serwer kasetowy x86-64, 40 ccpu Komponenty dodatkowe infrastruktury serwerowej Infrastruktura dla serwerów kasetowych Zarządzanie infrastrukturą serwerów kasetowych Szafa stelażowa Listwa dystrybucyjna zasilania (PDU) w szafie stelażowej Konsola zarządzania serwerami w szafie stelażowej Serwery wolnostojące x Macierze Strona 2 z 86

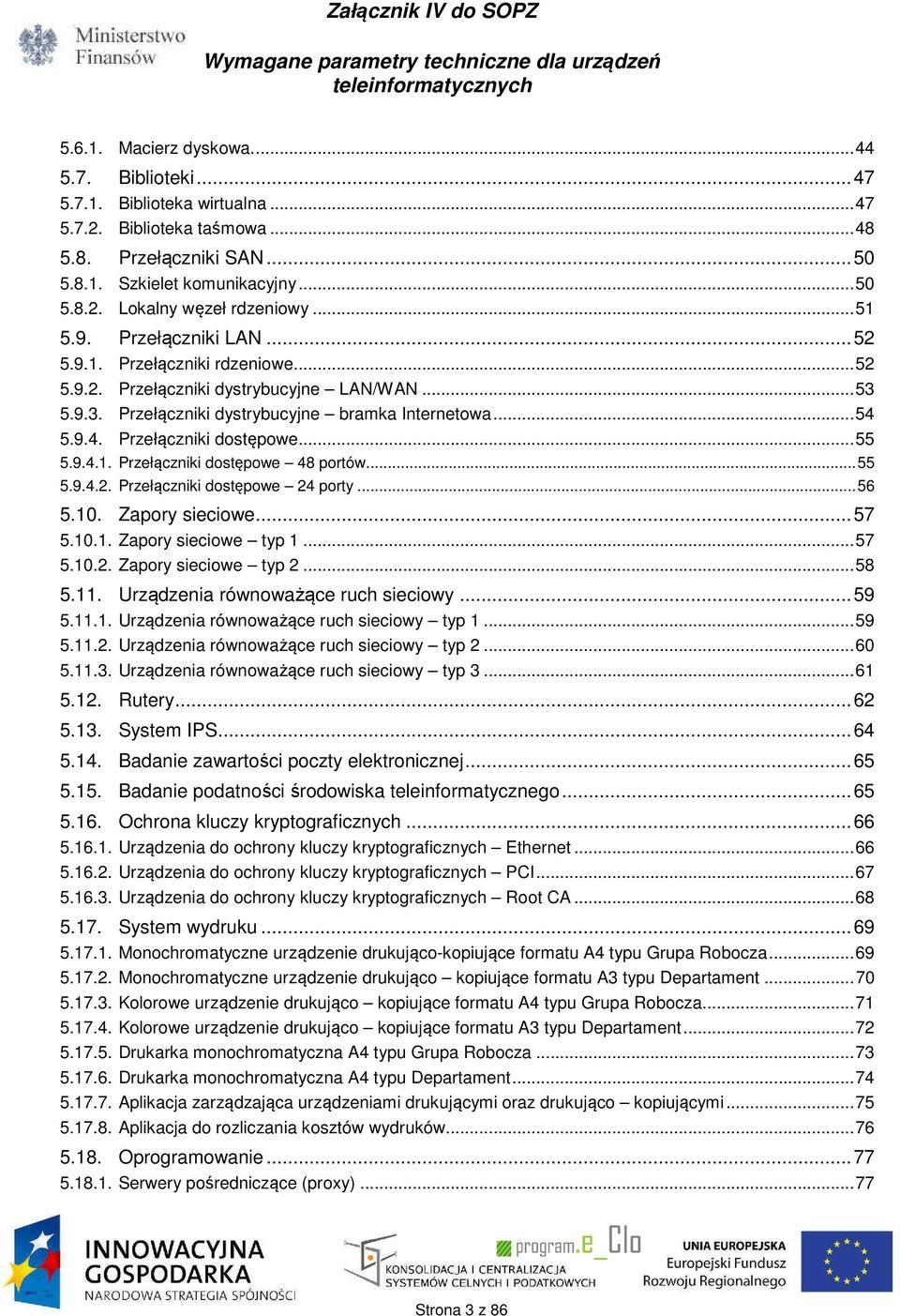

3 Macierz dyskowa Biblioteki Biblioteka wirtualna Biblioteka taśmowa Przełączniki SAN Szkielet komunikacyjny Lokalny węzeł rdzeniowy Przełączniki LAN Przełączniki rdzeniowe Przełączniki dystrybucyjne LAN/WAN Przełączniki dystrybucyjne bramka Internetowa Przełączniki dostępowe Przełączniki dostępowe 48 portów Przełączniki dostępowe 24 porty Zapory sieciowe Zapory sieciowe typ Zapory sieciowe typ Urządzenia równoważące ruch sieciowy Urządzenia równoważące ruch sieciowy typ Urządzenia równoważące ruch sieciowy typ Urządzenia równoważące ruch sieciowy typ Rutery System IPS Badanie zawartości poczty elektronicznej Badanie podatności środowiska teleinformatycznego Ochrona kluczy kryptograficznych Urządzenia do ochrony kluczy kryptograficznych Ethernet Urządzenia do ochrony kluczy kryptograficznych PCI Urządzenia do ochrony kluczy kryptograficznych Root CA System wydruku Monochromatyczne urządzenie drukująco-kopiujące formatu A4 typu Grupa Robocza Monochromatyczne urządzenie drukująco kopiujące formatu A3 typu Departament Kolorowe urządzenie drukująco kopiujące formatu A4 typu Grupa Robocza Kolorowe urządzenie drukująco kopiujące formatu A3 typu Departament Drukarka monochromatyczna A4 typu Grupa Robocza Drukarka monochromatyczna A4 typu Departament Aplikacja zarządzająca urządzeniami drukującymi oraz drukująco kopiującymi Aplikacja do rozliczania kosztów wydruków Oprogramowanie Serwery pośredniczące (proxy) Strona 3 z 86

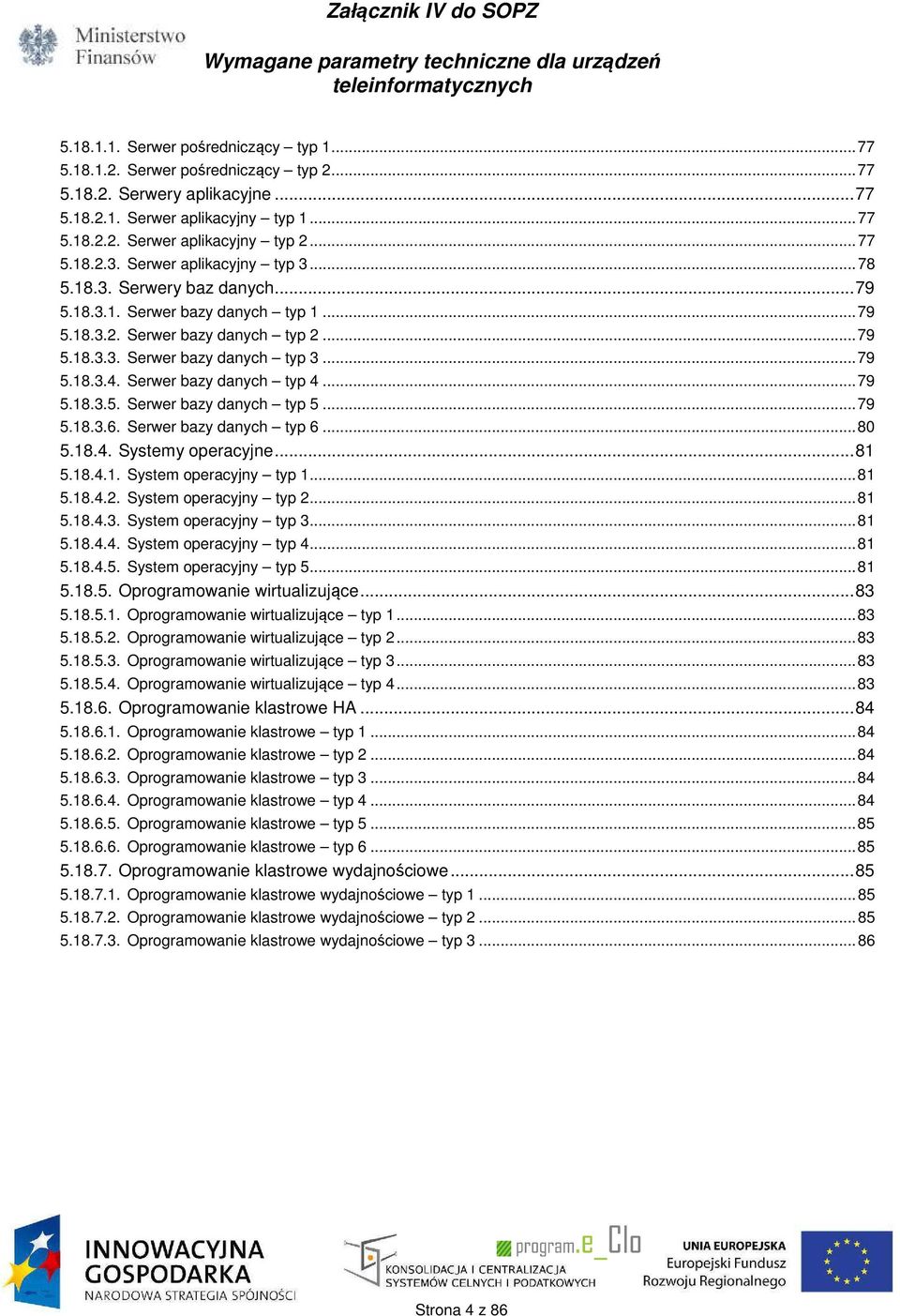

4 Serwer pośredniczący typ Serwer pośredniczący typ Serwery aplikacyjne Serwer aplikacyjny typ Serwer aplikacyjny typ Serwer aplikacyjny typ Serwery baz danych Serwer bazy danych typ Serwer bazy danych typ Serwer bazy danych typ Serwer bazy danych typ Serwer bazy danych typ Serwer bazy danych typ Systemy operacyjne System operacyjny typ System operacyjny typ System operacyjny typ System operacyjny typ System operacyjny typ Oprogramowanie wirtualizujące Oprogramowanie wirtualizujące typ Oprogramowanie wirtualizujące typ Oprogramowanie wirtualizujące typ Oprogramowanie wirtualizujące typ Oprogramowanie klastrowe HA Oprogramowanie klastrowe typ Oprogramowanie klastrowe typ Oprogramowanie klastrowe typ Oprogramowanie klastrowe typ Oprogramowanie klastrowe typ Oprogramowanie klastrowe typ Oprogramowanie klastrowe wydajnościowe Oprogramowanie klastrowe wydajnościowe typ Oprogramowanie klastrowe wydajnościowe typ Oprogramowanie klastrowe wydajnościowe typ Strona 4 z 86

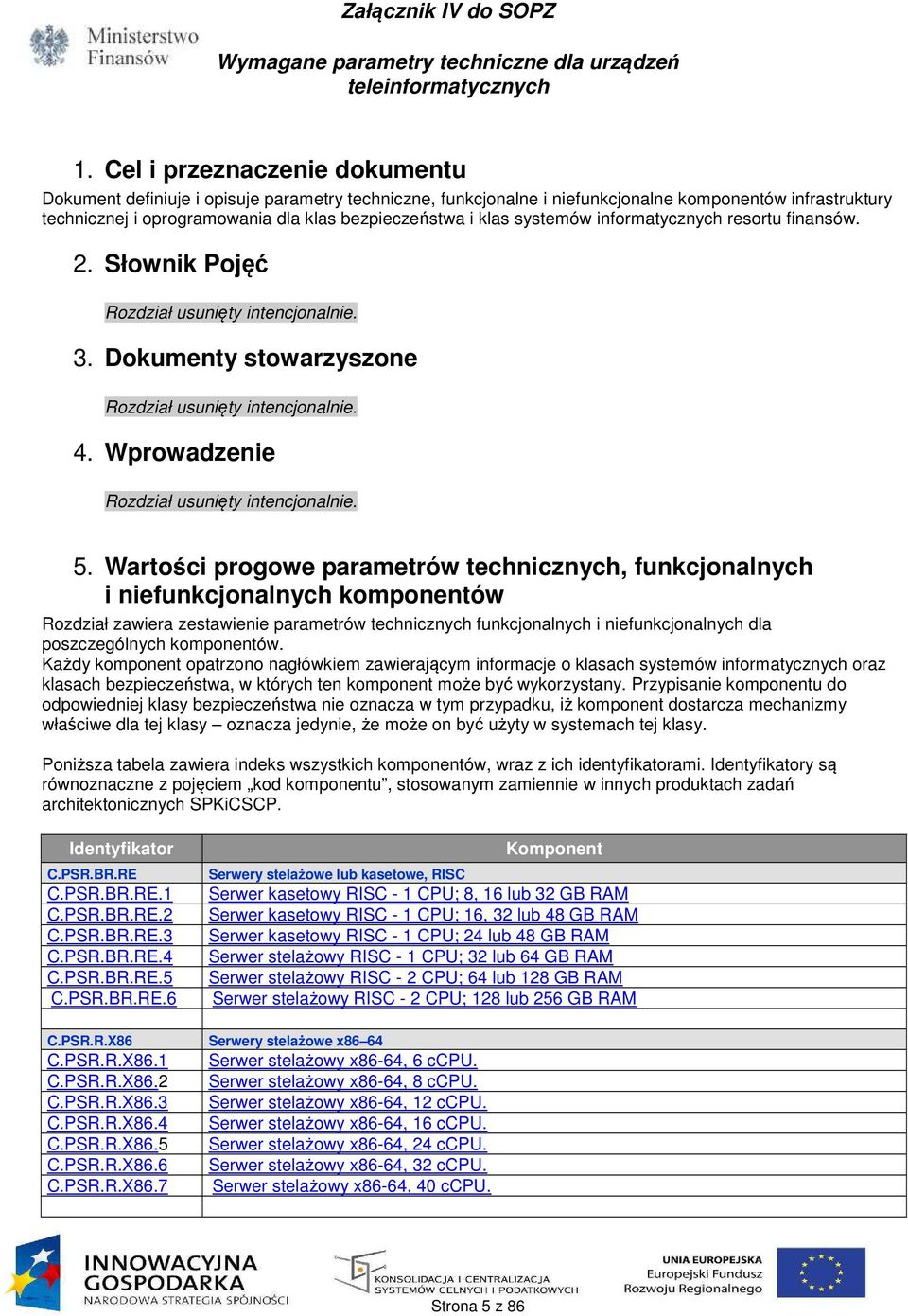

5 1. Cel i przeznaczenie dokumentu Dokument definiuje i opisuje parametry techniczne, funkcjonalne i niefunkcjonalne komponentów infrastruktury technicznej i oprogramowania dla klas bezpieczeństwa i klas systemów informatycznych resortu finansów. 2. Słownik Pojęć Rozdział usunięty intencjonalnie. 3. Dokumenty stowarzyszone Rozdział usunięty intencjonalnie. 4. Wprowadzenie Rozdział usunięty intencjonalnie. 5. Wartości progowe parametrów technicznych, funkcjonalnych i niefunkcjonalnych komponentów Rozdział zawiera zestawienie parametrów technicznych funkcjonalnych i niefunkcjonalnych dla poszczególnych komponentów. Każdy komponent opatrzono nagłówkiem zawierającym informacje o klasach systemów informatycznych oraz klasach bezpieczeństwa, w których ten komponent może być wykorzystany. Przypisanie komponentu do odpowiedniej klasy bezpieczeństwa nie oznacza w tym przypadku, iż komponent dostarcza mechanizmy właściwe dla tej klasy oznacza jedynie, że może on być użyty w systemach tej klasy. Poniższa tabela zawiera indeks wszystkich komponentów, wraz z ich identyfikatorami. y są równoznaczne z pojęciem kod komponentu, stosowanym zamiennie w innych produktach zadań architektonicznych SPKiCSCP. C.PSR.BR.RE C.PSR.BR.RE.1 C.PSR.BR.RE.2 C.PSR.BR.RE.3 C.PSR.BR.RE.4 C.PSR.BR.RE.5 C.PSR.BR.RE.6 Komponent Serwery stelażowe lub kasetowe, RISC Serwer kasetowy RISC - 1 CPU; 8, 16 lub 32 GB RAM Serwer kasetowy RISC - 1 CPU; 16, 32 lub 48 GB RAM Serwer kasetowy RISC - 1 CPU; 24 lub 48 GB RAM Serwer stelażowy RISC - 1 CPU; 32 lub 64 GB RAM Serwer stelażowy RISC - 2 CPU; 64 lub 128 GB RAM Serwer stelażowy RISC - 2 CPU; 128 lub 256 GB RAM C.PSR.R.X86 Serwery stelażowe x86 64 C.PSR.R.X86.1 Serwer stelażowy x86-64, 6 ccpu. C.PSR.R.X86.2 Serwer stelażowy x86-64, 8 ccpu. C.PSR.R.X86.3 Serwer stelażowy x86-64, 12 ccpu. C.PSR.R.X86.4 Serwer stelażowy x86-64, 16 ccpu. C.PSR.R.X86.5 Serwer stelażowy x86-64, 24 ccpu. C.PSR.R.X86.6 Serwer stelażowy x86-64, 32 ccpu. C.PSR.R.X86.7 Serwer stelażowy x86-64, 40 ccpu. Strona 5 z 86

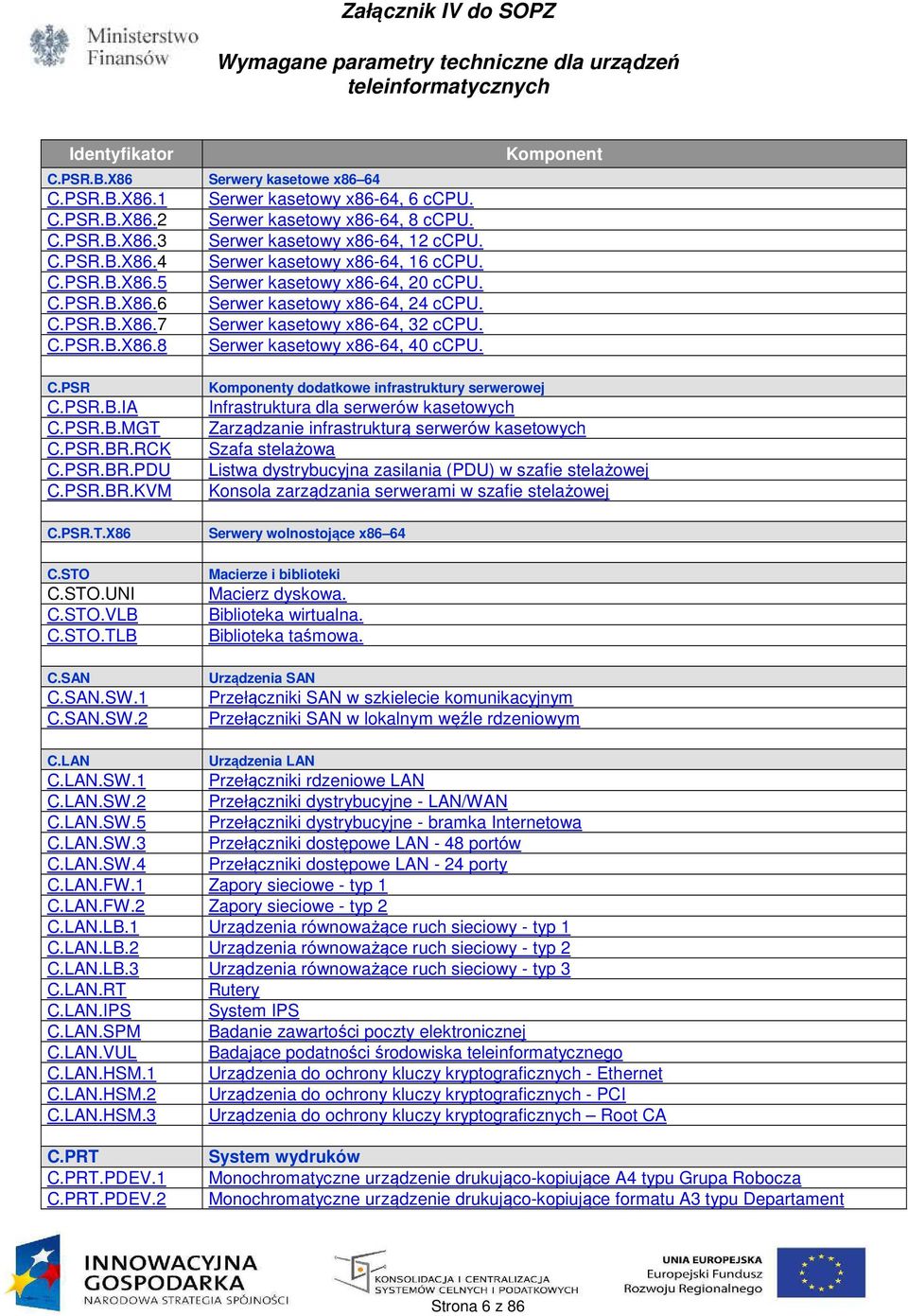

6 C.PSR.B.X86 Serwery kasetowe x86 64 C.PSR.B.X86.1 Serwer kasetowy x86-64, 6 ccpu. C.PSR.B.X86.2 Serwer kasetowy x86-64, 8 ccpu. C.PSR.B.X86.3 Serwer kasetowy x86-64, 12 ccpu. C.PSR.B.X86.4 Serwer kasetowy x86-64, 16 ccpu. C.PSR.B.X86.5 Serwer kasetowy x86-64, 20 ccpu. C.PSR.B.X86.6 Serwer kasetowy x86-64, 24 ccpu. C.PSR.B.X86.7 Serwer kasetowy x86-64, 32 ccpu. C.PSR.B.X86.8 Serwer kasetowy x86-64, 40 ccpu. Komponent C.PSR C.PSR.B.IA C.PSR.B.MGT C.PSR.BR.RCK C.PSR.BR.PDU C.PSR.BR.KVM Komponenty dodatkowe infrastruktury serwerowej Infrastruktura dla serwerów kasetowych Zarządzanie infrastrukturą serwerów kasetowych Szafa stelażowa Listwa dystrybucyjna zasilania (PDU) w szafie stelażowej Konsola zarządzania serwerami w szafie stelażowej C.PSR.T.X86 Serwery wolnostojące x86 64 C.STO C.STO.UNI C.STO.VLB C.STO.TLB C.SAN C.SAN.SW.1 C.SAN.SW.2 Macierze i biblioteki Macierz dyskowa. Biblioteka wirtualna. Biblioteka taśmowa. Urządzenia SAN Przełączniki SAN w szkielecie komunikacyjnym Przełączniki SAN w lokalnym węźle rdzeniowym C.LAN Urządzenia LAN C.LAN.SW.1 Przełączniki rdzeniowe LAN C.LAN.SW.2 Przełączniki dystrybucyjne - LAN/WAN C.LAN.SW.5 Przełączniki dystrybucyjne - bramka Internetowa C.LAN.SW.3 Przełączniki dostępowe LAN - 48 portów C.LAN.SW.4 Przełączniki dostępowe LAN - 24 porty C.LAN.FW.1 Zapory sieciowe - typ 1 C.LAN.FW.2 Zapory sieciowe - typ 2 C.LAN.LB.1 Urządzenia równoważące ruch sieciowy - typ 1 C.LAN.LB.2 Urządzenia równoważące ruch sieciowy - typ 2 C.LAN.LB.3 Urządzenia równoważące ruch sieciowy - typ 3 C.LAN.RT Rutery C.LAN.IPS System IPS C.LAN.SPM Badanie zawartości poczty elektronicznej C.LAN.VUL Badające podatności środowiska teleinformatycznego C.LAN.HSM.1 Urządzenia do ochrony kluczy kryptograficznych - Ethernet C.LAN.HSM.2 Urządzenia do ochrony kluczy kryptograficznych - PCI C.LAN.HSM.3 Urządzenia do ochrony kluczy kryptograficznych Root CA C.PRT C.PRT.PDEV.1 C.PRT.PDEV.2 System wydruków Monochromatyczne urządzenie drukująco-kopiujące A4 typu Grupa Robocza Monochromatyczne urządzenie drukująco-kopiujące formatu A3 typu Departament Strona 6 z 86

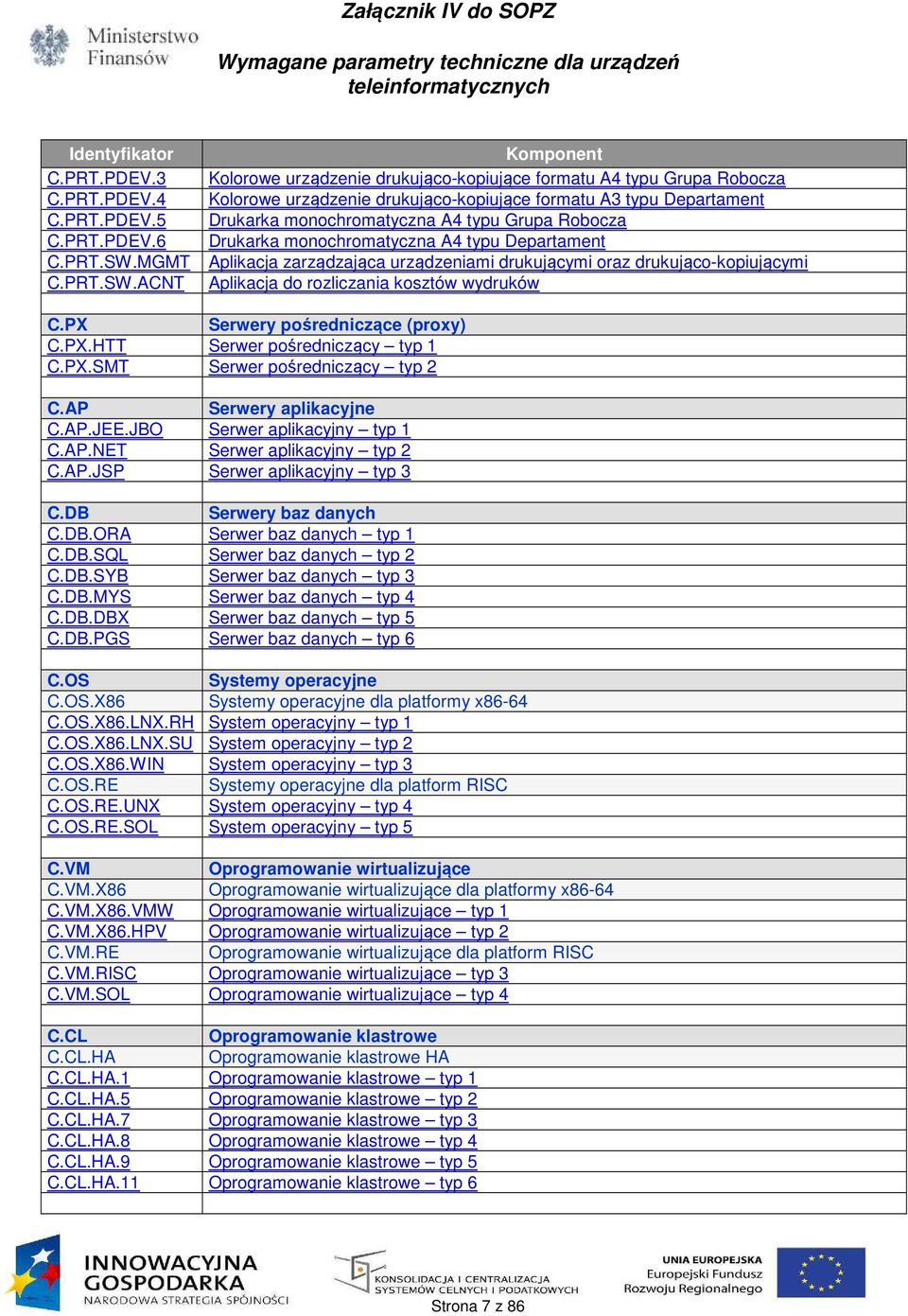

7 C.PRT.PDEV.3 C.PRT.PDEV.4 C.PRT.PDEV.5 C.PRT.PDEV.6 C.PRT.SW.MGMT C.PRT.SW.ACNT Komponent Kolorowe urządzenie drukująco-kopiujące formatu A4 typu Grupa Robocza Kolorowe urządzenie drukująco-kopiujące formatu A3 typu Departament Drukarka monochromatyczna A4 typu Grupa Robocza Drukarka monochromatyczna A4 typu Departament Aplikacja zarządzająca urządzeniami drukującymi oraz drukująco-kopiującymi Aplikacja do rozliczania kosztów wydruków C.PX Serwery pośredniczące (proxy) C.PX.HTT Serwer pośredniczący typ 1 C.PX.SMT Serwer pośredniczący typ 2 C.AP Serwery aplikacyjne C.AP.JEE.JBO Serwer aplikacyjny typ 1 C.AP.NET Serwer aplikacyjny typ 2 C.AP.JSP Serwer aplikacyjny typ 3 C.DB Serwery baz danych C.DB.ORA Serwer baz danych typ 1 C.DB.SQL Serwer baz danych typ 2 C.DB.SYB Serwer baz danych typ 3 C.DB.MYS Serwer baz danych typ 4 C.DB.DBX Serwer baz danych typ 5 C.DB.PGS Serwer baz danych typ 6 C.OS Systemy operacyjne C.OS.X86 Systemy operacyjne dla platformy x86-64 C.OS.X86.LNX.RH System operacyjny typ 1 C.OS.X86.LNX.SU System operacyjny typ 2 C.OS.X86.WIN System operacyjny typ 3 C.OS.RE Systemy operacyjne dla platform RISC C.OS.RE.UNX System operacyjny typ 4 C.OS.RE.SOL System operacyjny typ 5 C.VM Oprogramowanie wirtualizujące C.VM.X86 Oprogramowanie wirtualizujące dla platformy x86-64 C.VM.X86.VMW Oprogramowanie wirtualizujące typ 1 C.VM.X86.HPV Oprogramowanie wirtualizujące typ 2 C.VM.RE Oprogramowanie wirtualizujące dla platform RISC C.VM.RISC Oprogramowanie wirtualizujące typ 3 C.VM.SOL Oprogramowanie wirtualizujące typ 4 C.CL Oprogramowanie klastrowe C.CL.HA Oprogramowanie klastrowe HA C.CL.HA.1 Oprogramowanie klastrowe typ 1 C.CL.HA.5 Oprogramowanie klastrowe typ 2 C.CL.HA.7 Oprogramowanie klastrowe typ 3 C.CL.HA.8 Oprogramowanie klastrowe typ 4 C.CL.HA.9 Oprogramowanie klastrowe typ 5 C.CL.HA.11 Oprogramowanie klastrowe typ 6 Strona 7 z 86

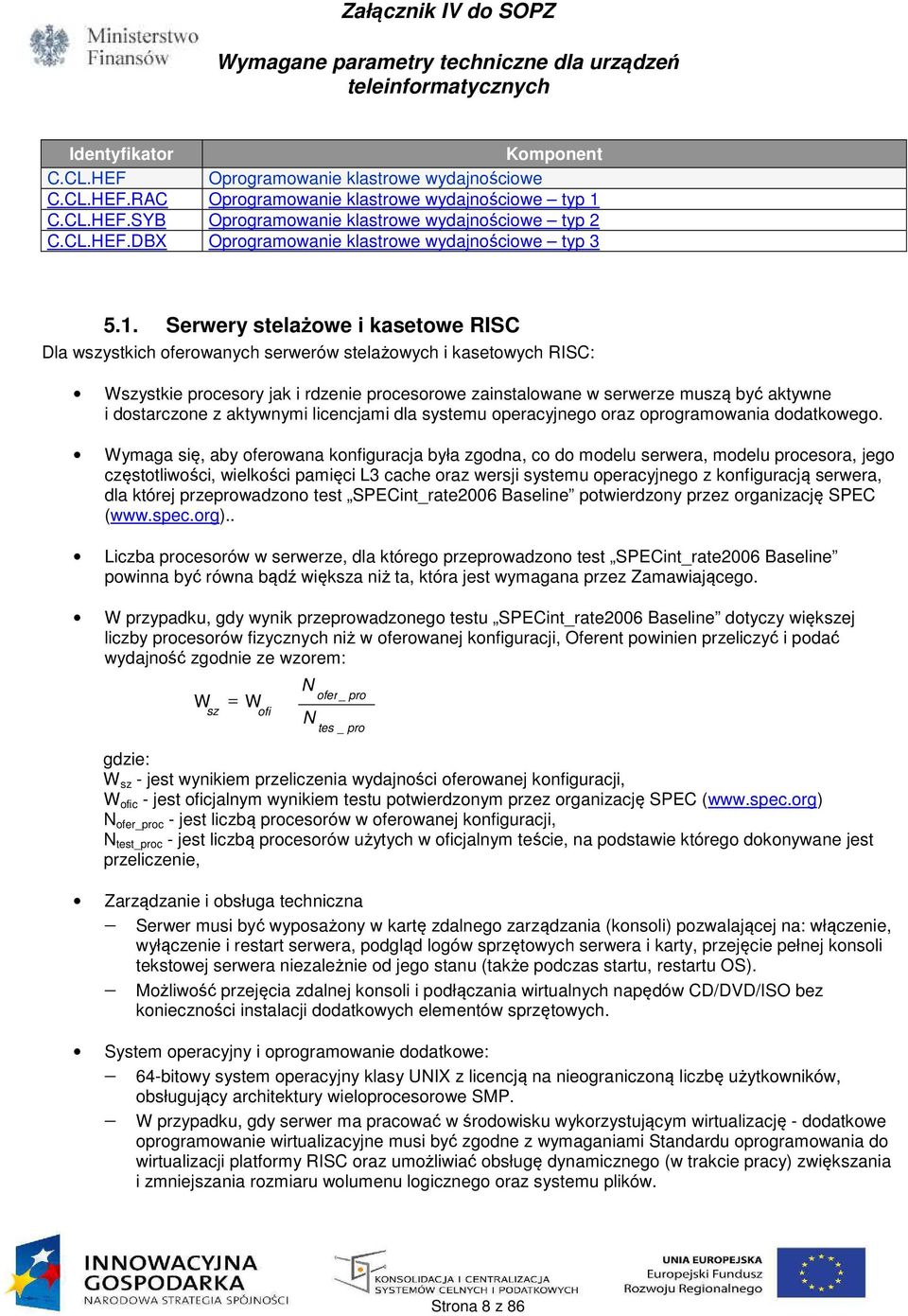

8 Komponent C.CL.HEF Oprogramowanie klastrowe wydajnościowe C.CL.HEF.RAC Oprogramowanie klastrowe wydajnościowe typ 1 C.CL.HEF.SYB Oprogramowanie klastrowe wydajnościowe typ 2 C.CL.HEF.DBX Oprogramowanie klastrowe wydajnościowe typ Serwery stelażowe i kasetowe RISC Dla wszystkich oferowanych serwerów stelażowych i kasetowych RISC: Wszystkie procesory jak i rdzenie procesorowe zainstalowane w serwerze muszą być aktywne i dostarczone z aktywnymi licencjami dla systemu operacyjnego oraz oprogramowania dodatkowego. Wymaga się, aby oferowana konfiguracja była zgodna, co do modelu serwera, modelu procesora, jego częstotliwości, wielkości pamięci L3 cache oraz wersji systemu operacyjnego z konfiguracją serwera, dla której przeprowadzono test SPECint_rate2006 Baseline potwierdzony przez organizację SPEC ( Liczba procesorów w serwerze, dla którego przeprowadzono test SPECint_rate2006 Baseline powinna być równa bądź większa niż ta, która jest wymagana przez Zamawiającego. W przypadku, gdy wynik przeprowadzonego testu SPECint_rate2006 Baseline dotyczy większej liczby procesorów fizycznych niż w oferowanej konfiguracji, Oferent powinien przeliczyć i podać wydajność zgodnie ze wzorem: W sz = W ofi N N ofer_ pro tes _ pro gdzie: W sz - jest wynikiem przeliczenia wydajności oferowanej konfiguracji, W ofic - jest oficjalnym wynikiem testu potwierdzonym przez organizację SPEC ( N ofer_proc - jest liczbą procesorów w oferowanej konfiguracji, N test_proc - jest liczbą procesorów użytych w oficjalnym teście, na podstawie którego dokonywane jest przeliczenie, Zarządzanie i obsługa techniczna Serwer musi być wyposażony w kartę zdalnego zarządzania (konsoli) pozwalającej na: włączenie, wyłączenie i restart serwera, podgląd logów sprzętowych serwera i karty, przejęcie pełnej konsoli tekstowej serwera niezależnie od jego stanu (także podczas startu, restartu OS). Możliwość przejęcia zdalnej konsoli i podłączania wirtualnych napędów CD/DVD/ISO bez konieczności instalacji dodatkowych elementów sprzętowych. System operacyjny i oprogramowanie dodatkowe: 64-bitowy system operacyjny klasy UNIX z licencją na nieograniczoną liczbę użytkowników, obsługujący architektury wieloprocesorowe SMP. W przypadku, gdy serwer ma pracować w środowisku wykorzystującym wirtualizację - dodatkowe oprogramowanie wirtualizacyjne musi być zgodne z wymaganiami Standardu oprogramowania do wirtualizacji platformy RISC oraz umożliwiać obsługę dynamicznego (w trakcie pracy) zwiększania i zmniejszania rozmiaru wolumenu logicznego oraz systemu plików. Strona 8 z 86

9 W przypadku, gdy serwer ma pracować w środowisku o wymaganej wysokiej dostępności - dodatkowe oprogramowanie klastrowe musi być zgodne z wymaganiami Standardu architektury klastrów dla platformy sprzętowej RISC oraz umożliwić w przyszłości (po dostarczeniu odpowiednich licencji) utworzenie klastra niezawodnościowego na poziomie systemu operacyjnego dla minimum 16 węzłów. Węzłami powinny być zarówno serwery fizyczne jak i partycje programowe. Strona 9 z 86

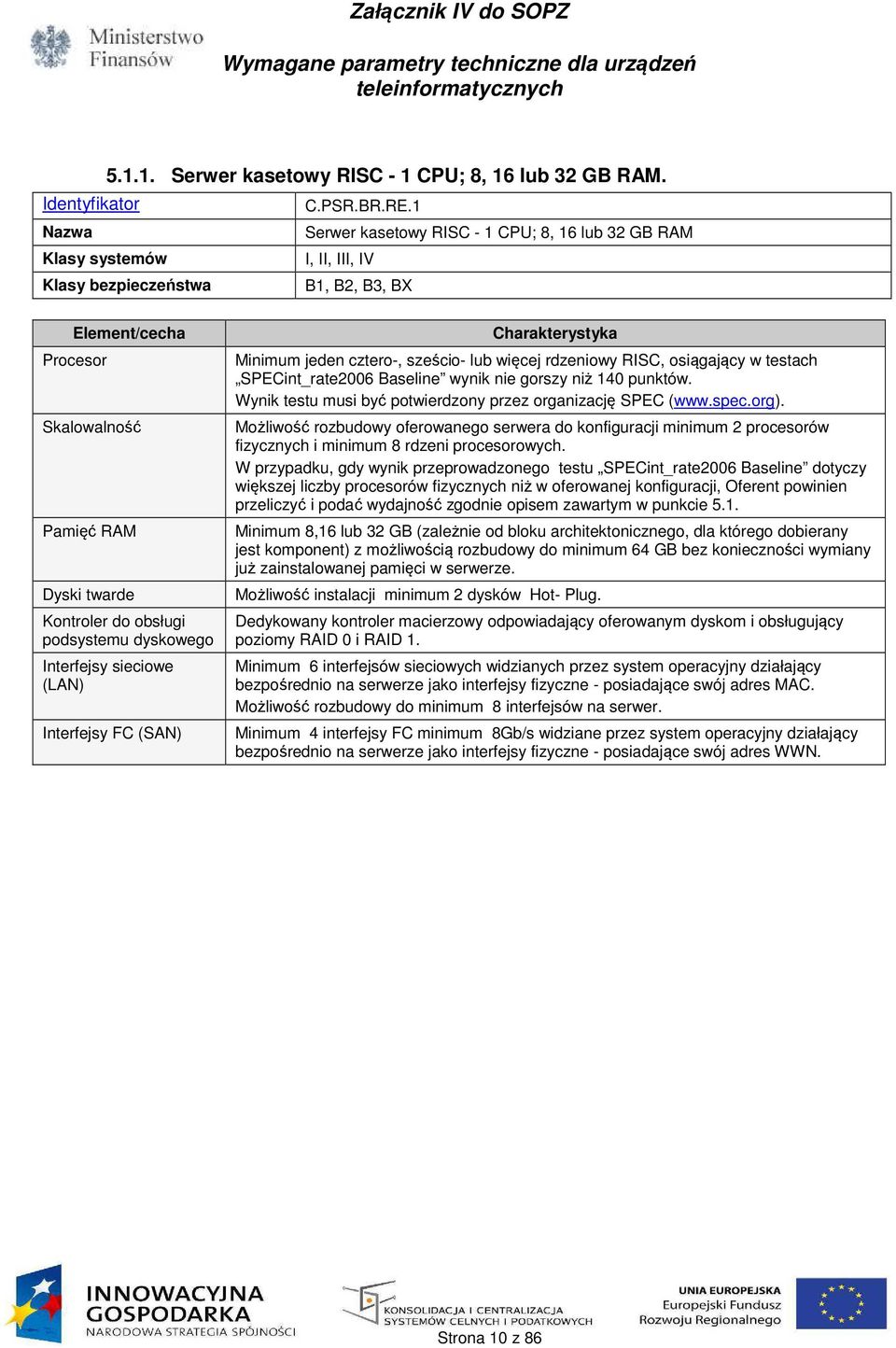

10 Serwer kasetowy RISC - 1 CPU; 8, 16 lub 32 GB RAM. C.PSR.BR.RE.1 Serwer kasetowy RISC - 1 CPU; 8, 16 lub 32 GB RAM Procesor Skalowalność Pamięć RAM Dyski twarde Kontroler do obsługi podsystemu dyskowego Interfejsy sieciowe (LAN) Interfejsy FC (SAN) Minimum jeden cztero-, sześcio- lub więcej rdzeniowy RISC, osiągający w testach SPECint_rate2006 Baseline wynik nie gorszy niż 140 punktów. Wynik testu musi być potwierdzony przez organizację SPEC ( Możliwość rozbudowy oferowanego serwera do konfiguracji minimum 2 procesorów fizycznych i minimum 8 rdzeni procesorowych. W przypadku, gdy wynik przeprowadzonego testu SPECint_rate2006 Baseline dotyczy większej liczby procesorów fizycznych niż w oferowanej konfiguracji, Oferent powinien przeliczyć i podać wydajność zgodnie opisem zawartym w punkcie 5.1. Minimum 8,16 lub 32 GB (zależnie od bloku architektonicznego, dla którego dobierany jest komponent) z możliwością rozbudowy do minimum 64 GB bez konieczności wymiany już zainstalowanej pamięci w serwerze. Możliwość instalacji minimum 2 dysków Hot- Plug. Dedykowany kontroler macierzowy odpowiadający oferowanym dyskom i obsługujący poziomy RAID 0 i RAID 1. Minimum 6 interfejsów sieciowych widzianych przez system operacyjny działający bezpośrednio na serwerze jako interfejsy fizyczne - posiadające swój adres MAC. Możliwość rozbudowy do minimum 8 interfejsów na serwer. Minimum 4 interfejsy FC minimum 8Gb/s widziane przez system operacyjny działający bezpośrednio na serwerze jako interfejsy fizyczne - posiadające swój adres WWN. Strona 10 z 86

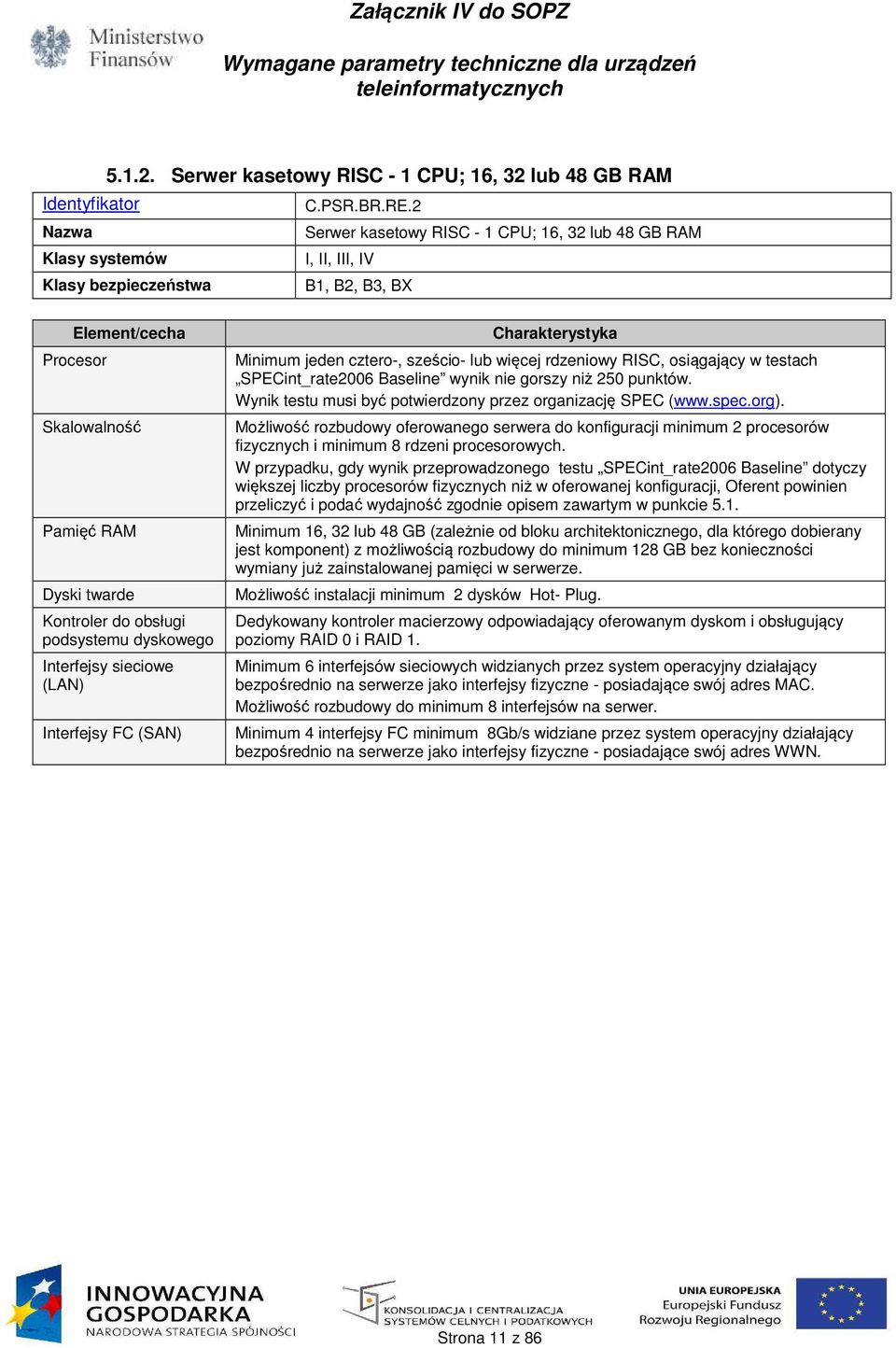

11 Serwer kasetowy RISC - 1 CPU; 16, 32 lub 48 GB RAM C.PSR.BR.RE.2 Serwer kasetowy RISC - 1 CPU; 16, 32 lub 48 GB RAM Procesor Skalowalność Pamięć RAM Dyski twarde Kontroler do obsługi podsystemu dyskowego Interfejsy sieciowe (LAN) Interfejsy FC (SAN) Minimum jeden cztero-, sześcio- lub więcej rdzeniowy RISC, osiągający w testach SPECint_rate2006 Baseline wynik nie gorszy niż 250 punktów. Wynik testu musi być potwierdzony przez organizację SPEC ( Możliwość rozbudowy oferowanego serwera do konfiguracji minimum 2 procesorów fizycznych i minimum 8 rdzeni procesorowych. W przypadku, gdy wynik przeprowadzonego testu SPECint_rate2006 Baseline dotyczy większej liczby procesorów fizycznych niż w oferowanej konfiguracji, Oferent powinien przeliczyć i podać wydajność zgodnie opisem zawartym w punkcie 5.1. Minimum 16, 32 lub 48 GB (zależnie od bloku architektonicznego, dla którego dobierany jest komponent) z możliwością rozbudowy do minimum 128 GB bez konieczności wymiany już zainstalowanej pamięci w serwerze. Możliwość instalacji minimum 2 dysków Hot- Plug. Dedykowany kontroler macierzowy odpowiadający oferowanym dyskom i obsługujący poziomy RAID 0 i RAID 1. Minimum 6 interfejsów sieciowych widzianych przez system operacyjny działający bezpośrednio na serwerze jako interfejsy fizyczne - posiadające swój adres MAC. Możliwość rozbudowy do minimum 8 interfejsów na serwer. Minimum 4 interfejsy FC minimum 8Gb/s widziane przez system operacyjny działający bezpośrednio na serwerze jako interfejsy fizyczne - posiadające swój adres WWN. Strona 11 z 86

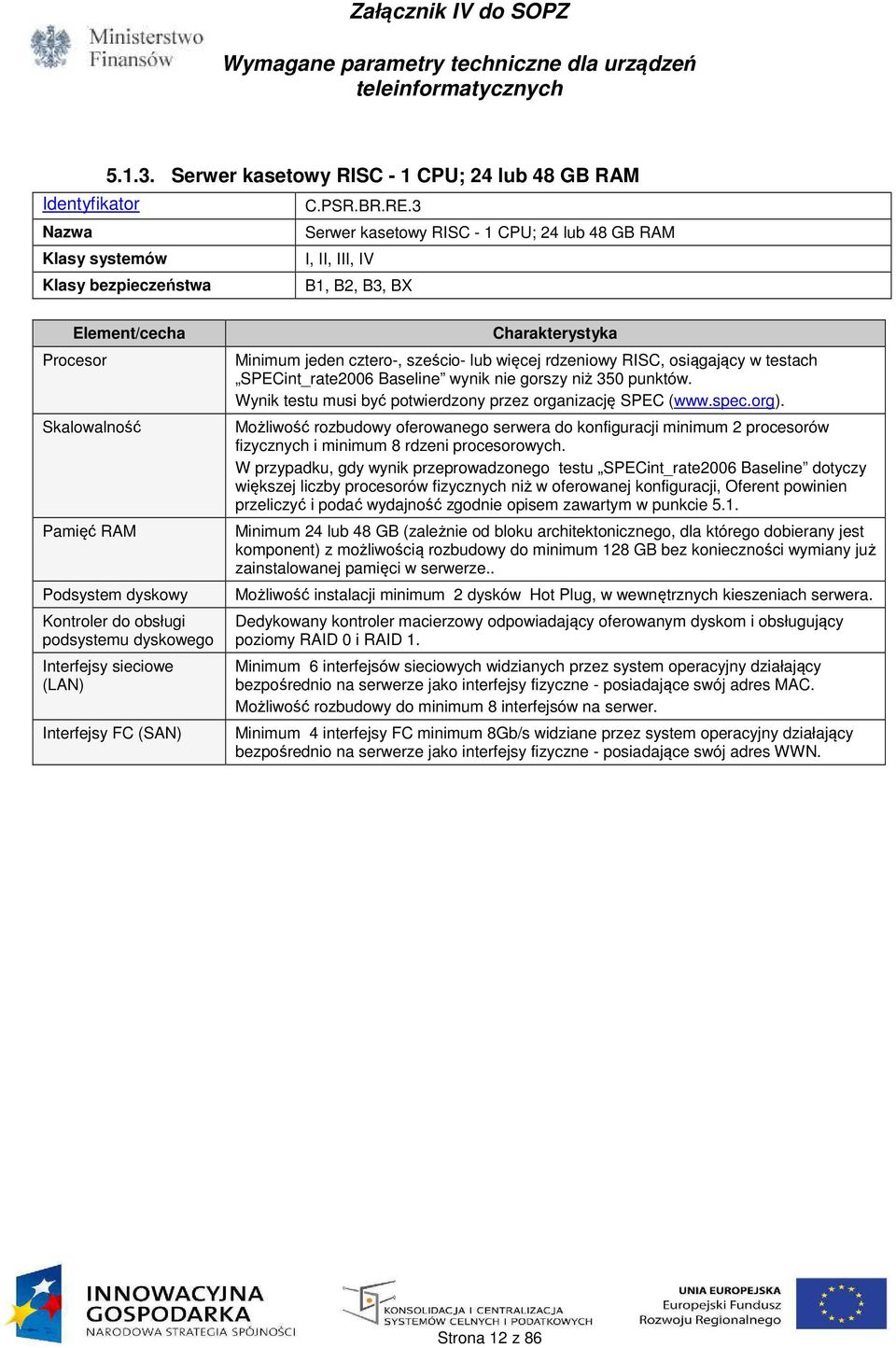

12 Serwer kasetowy RISC - 1 CPU; 24 lub 48 GB RAM C.PSR.BR.RE.3 Serwer kasetowy RISC - 1 CPU; 24 lub 48 GB RAM Procesor Skalowalność Pamięć RAM Podsystem dyskowy Kontroler do obsługi podsystemu dyskowego Interfejsy sieciowe (LAN) Interfejsy FC (SAN) Minimum jeden cztero-, sześcio- lub więcej rdzeniowy RISC, osiągający w testach SPECint_rate2006 Baseline wynik nie gorszy niż 350 punktów. Wynik testu musi być potwierdzony przez organizację SPEC ( Możliwość rozbudowy oferowanego serwera do konfiguracji minimum 2 procesorów fizycznych i minimum 8 rdzeni procesorowych. W przypadku, gdy wynik przeprowadzonego testu SPECint_rate2006 Baseline dotyczy większej liczby procesorów fizycznych niż w oferowanej konfiguracji, Oferent powinien przeliczyć i podać wydajność zgodnie opisem zawartym w punkcie 5.1. Minimum 24 lub 48 GB (zależnie od bloku architektonicznego, dla którego dobierany jest komponent) z możliwością rozbudowy do minimum 128 GB bez konieczności wymiany już zainstalowanej pamięci w serwerze.. Możliwość instalacji minimum 2 dysków Hot Plug, w wewnętrznych kieszeniach serwera. Dedykowany kontroler macierzowy odpowiadający oferowanym dyskom i obsługujący poziomy RAID 0 i RAID 1. Minimum 6 interfejsów sieciowych widzianych przez system operacyjny działający bezpośrednio na serwerze jako interfejsy fizyczne - posiadające swój adres MAC. Możliwość rozbudowy do minimum 8 interfejsów na serwer. Minimum 4 interfejsy FC minimum 8Gb/s widziane przez system operacyjny działający bezpośrednio na serwerze jako interfejsy fizyczne - posiadające swój adres WWN. Strona 12 z 86

13 Serwer stelażowy RISC - 1 CPU; 32 lub 64 GB RAM C.PSR.BR.RE.4 Serwer stelażowy RISC -1 CPU; 32 lub 64 GB RAM Obudowa Procesor fizyczny Skalowalność Stelażowa - przystosowana do montażu w szafie stelażowej 19 cali (wraz ze wszystkimi elementami niezbędnymi do zamontowania serwera w oferowanej szafie stelażowej) Minimum jeden cztero-, sześcio- lub więcej rdzeniowy RISC, osiągający w testach SPECint_rate2006 Baseline wynik nie gorszy niż 450 punktów. Wynik testu musi być potwierdzony przez organizację SPEC ( Możliwość rozbudowy oferowanego serwera do konfiguracji minimum 2 procesorów fizycznych i min.8 rdzeni procesorowych. Konfiguracja taka powinna osiągać wydajność w testach SPECint_rate2006 Baseline nie mniej niż 500 punktów. W przypadku, gdy wynik przeprowadzonego testu SPECint_rate2006 Baseline dotyczy większej liczby procesorów fizycznych niż w oferowanej konfiguracji, Oferent powinien przeliczyć i podać wydajność zgodnie opisem zawartym w punkcie 5.1. Pamięć operacyjna Minimum 32 lub 64 GB (zależnie od bloku architektonicznego, dla którego dobierany jest komponent) z możliwością rozbudowy do minimum 256 GB bez konieczności wymiany już zainstalowanej pamięci w serwerze. Gniazda rozszerzeń Minimum 6 gniazd PCI-Express minimum 2.0. Serwer wraz z zainstalowanym na nim systemem operacyjnym oraz oprogramowaniem dodatkowym (określonym poniżej) musi obsługiwać karty rozszerzeń standardów FC minimum 8 Gb/s, Ethernet 1 Gb/s i Ethernet 10 Gb/s. Podsystem dyskowy Dedykowany kontroler do obsługi podsystemu dyskowego Karty sieciowe Karty FC Zasilacz Możliwość instalacji minimum 4 dysków Hot Plug, w wewnętrznych kieszeniach serwera. Kontroler macierzowy odpowiadający oferowanym dyskom i obsługujący poziomy RAID 0 i RAID 1. Standard Ethernet, o łącznej przepustowości minimum 40 Gb/s przeznaczone do obsługi przez system operacyjny. Minimum 2 interfejsy FC minimum 8Gb/s widziane przez system operacyjny działający bezpośrednio na serwerze jako interfejsy fizyczne - posiadające swój adres WWN lub minimum 2 karty dwuportowe minimum 8 Gb/s FC. Serwer musi mieć możliwość instalacji minimum 1 dodatkowej karty dwuportowej minimum 8 Gb/s FC. Zasilanie napięciem zmiennym: 230 V, 50 Hz. Minimum dwa zasilacze hot-plug, zapewniające redundancję zasilania na poziomie N+N. Połowa spośród zainstalowanych zasilaczy musi zapewniać możliwość zasilenia w pełni wyposażonego serwera, przy zachowaniu jego pełnych możliwości operacyjnych. Strona 13 z 86

14 Serwer stelażowy RISC - 2 CPU; 64 lub 128 GB RAM C.PSR.BR.RE.5 Serwer stelażowy RISC - 2 CPU; 64 lub 128 GB RAM Obudowa Procesor fizyczny Skalowalność Pamięć operacyjna Stelażowa - przystosowana do montażu w szafie stelażowej 19 cali (wraz ze wszystkimi elementami niezbędnymi do zamontowania serwera w oferowanej szafie stelażowej) Minimum dwa cztero-, sześcio- lub więcej rdzeniowy RISC, osiągający w testach SPECint_rate2006 Baseline wynik nie gorszy niż 600 punktów. Wynik testu musi być potwierdzony przez organizację SPEC ( Możliwość rozbudowy oferowanego serwera do konfiguracji minimum 4 procesorów fizycznych i minimum 16 rdzeni procesorowych. W przypadku, gdy wynik przeprowadzonego testu SPECint_rate2006 Baseline dotyczy większej liczby procesorów fizycznych niż w oferowanej konfiguracji, Oferent powinien przeliczyć i podać wydajność zgodnie opisem zawartym w punkcie 5.1. Minimum 64 lub 128 GB (zależnie od bloku architektonicznego, dla którego dobierany jest komponent) z możliwością rozbudowy do minimum 256 GB bez konieczności wymiany już zainstalowanej pamięci w serwerze. Gniazda rozszerzeń Minimum 8 gniazd PCI-Express minimum 2.0. Serwer wraz z zainstalowanym na nim systemem operacyjnym oraz oprogramowaniem dodatkowym (określonym poniżej) musi obsługiwać karty rozszerzeń standardów FC minimum 8 Gb/s, Ethernet 1 Gb/s i Ethernet 10 Gb/s. Podsystem dyskowy Dedykowany kontroler do obsługi podsystemu dyskowego Karty sieciowe Karty FC Zasilacz Możliwość instalacji minimum 4 dysków Hot Plug, w wewnętrznych kieszeniach serwera. Kontroler macierzowy odpowiadający oferowanym dyskom i obsługujący poziomy RAID 0 i RAID 1. Standardu Ethernet, o łącznej przepustowości minimum 60 Gb/s, przeznaczone do obsługi przez system operacyjny. Minimum 4 interfejsy FC minimum 8Gb/s widziane przez system operacyjny działający bezpośrednio na serwerze jako interfejsy fizyczne - posiadające swój adres WWN. lub minimum 4 karty dwuportowe minimum 8 Gb/s FC. Serwer musi mieć możliwość instalacji minimum 2 dodatkowych kart dwuportowych minimum 8 Gb/s FC. Zasilanie napięciem zmiennym: 230 V, 50 Hz. Minimum dwa zasilacze hot-plug, zapewniające redundancję zasilania na poziomie N+N. Połowa spośród zainstalowanych zasilaczy musi zapewniać możliwość zasilenia w pełni wyposażonego serwera, przy zachowaniu jego pełnych możliwości operacyjnych. Strona 14 z 86

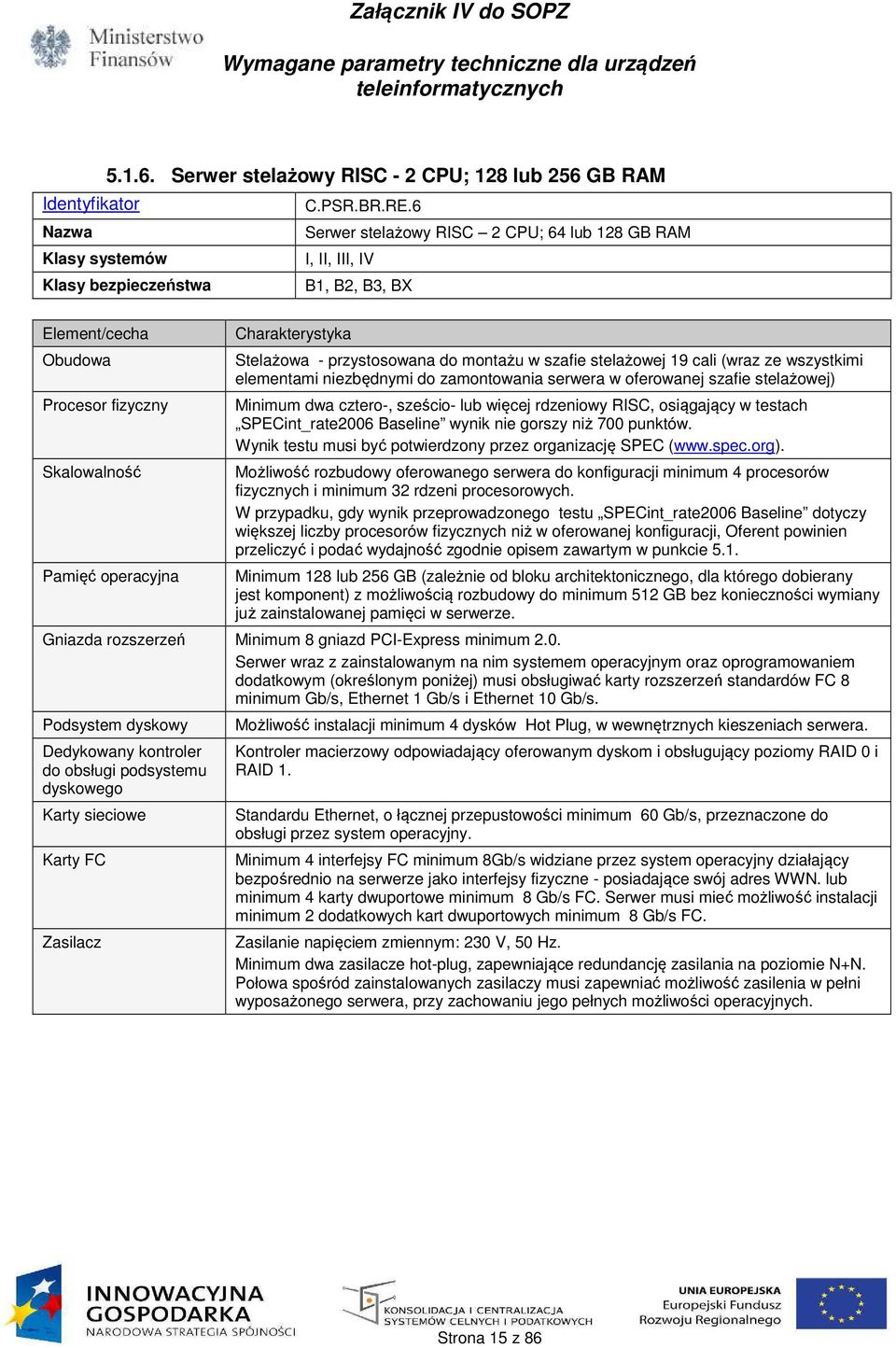

15 Serwer stelażowy RISC - 2 CPU; 128 lub 256 GB RAM C.PSR.BR.RE.6 Serwer stelażowy RISC 2 CPU; 64 lub 128 GB RAM Obudowa Procesor fizyczny Skalowalność Pamięć operacyjna Stelażowa - przystosowana do montażu w szafie stelażowej 19 cali (wraz ze wszystkimi elementami niezbędnymi do zamontowania serwera w oferowanej szafie stelażowej) Minimum dwa cztero-, sześcio- lub więcej rdzeniowy RISC, osiągający w testach SPECint_rate2006 Baseline wynik nie gorszy niż 700 punktów. Wynik testu musi być potwierdzony przez organizację SPEC ( Możliwość rozbudowy oferowanego serwera do konfiguracji minimum 4 procesorów fizycznych i minimum 32 rdzeni procesorowych. W przypadku, gdy wynik przeprowadzonego testu SPECint_rate2006 Baseline dotyczy większej liczby procesorów fizycznych niż w oferowanej konfiguracji, Oferent powinien przeliczyć i podać wydajność zgodnie opisem zawartym w punkcie 5.1. Minimum 128 lub 256 GB (zależnie od bloku architektonicznego, dla którego dobierany jest komponent) z możliwością rozbudowy do minimum 512 GB bez konieczności wymiany już zainstalowanej pamięci w serwerze. Gniazda rozszerzeń Minimum 8 gniazd PCI-Express minimum 2.0. Serwer wraz z zainstalowanym na nim systemem operacyjnym oraz oprogramowaniem dodatkowym (określonym poniżej) musi obsługiwać karty rozszerzeń standardów FC 8 minimum Gb/s, Ethernet 1 Gb/s i Ethernet 10 Gb/s. Podsystem dyskowy Dedykowany kontroler do obsługi podsystemu dyskowego Karty sieciowe Karty FC Zasilacz Możliwość instalacji minimum 4 dysków Hot Plug, w wewnętrznych kieszeniach serwera. Kontroler macierzowy odpowiadający oferowanym dyskom i obsługujący poziomy RAID 0 i RAID 1. Standardu Ethernet, o łącznej przepustowości minimum 60 Gb/s, przeznaczone do obsługi przez system operacyjny. Minimum 4 interfejsy FC minimum 8Gb/s widziane przez system operacyjny działający bezpośrednio na serwerze jako interfejsy fizyczne - posiadające swój adres WWN. lub minimum 4 karty dwuportowe minimum 8 Gb/s FC. Serwer musi mieć możliwość instalacji minimum 2 dodatkowych kart dwuportowych minimum 8 Gb/s FC. Zasilanie napięciem zmiennym: 230 V, 50 Hz. Minimum dwa zasilacze hot-plug, zapewniające redundancję zasilania na poziomie N+N. Połowa spośród zainstalowanych zasilaczy musi zapewniać możliwość zasilenia w pełni wyposażonego serwera, przy zachowaniu jego pełnych możliwości operacyjnych. Strona 15 z 86

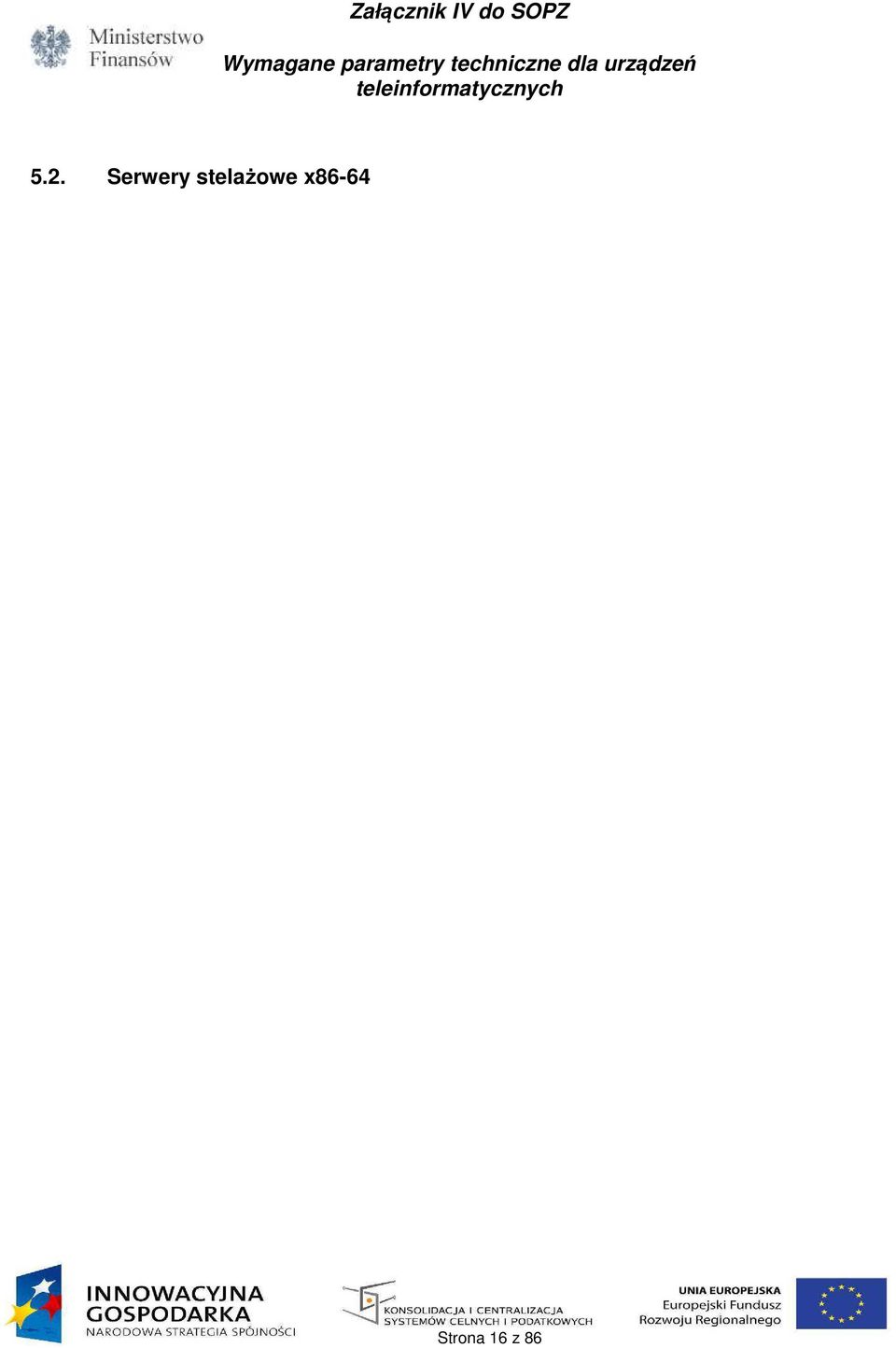

16 5.2. Serwery stelażowe x86-64 Strona 16 z 86

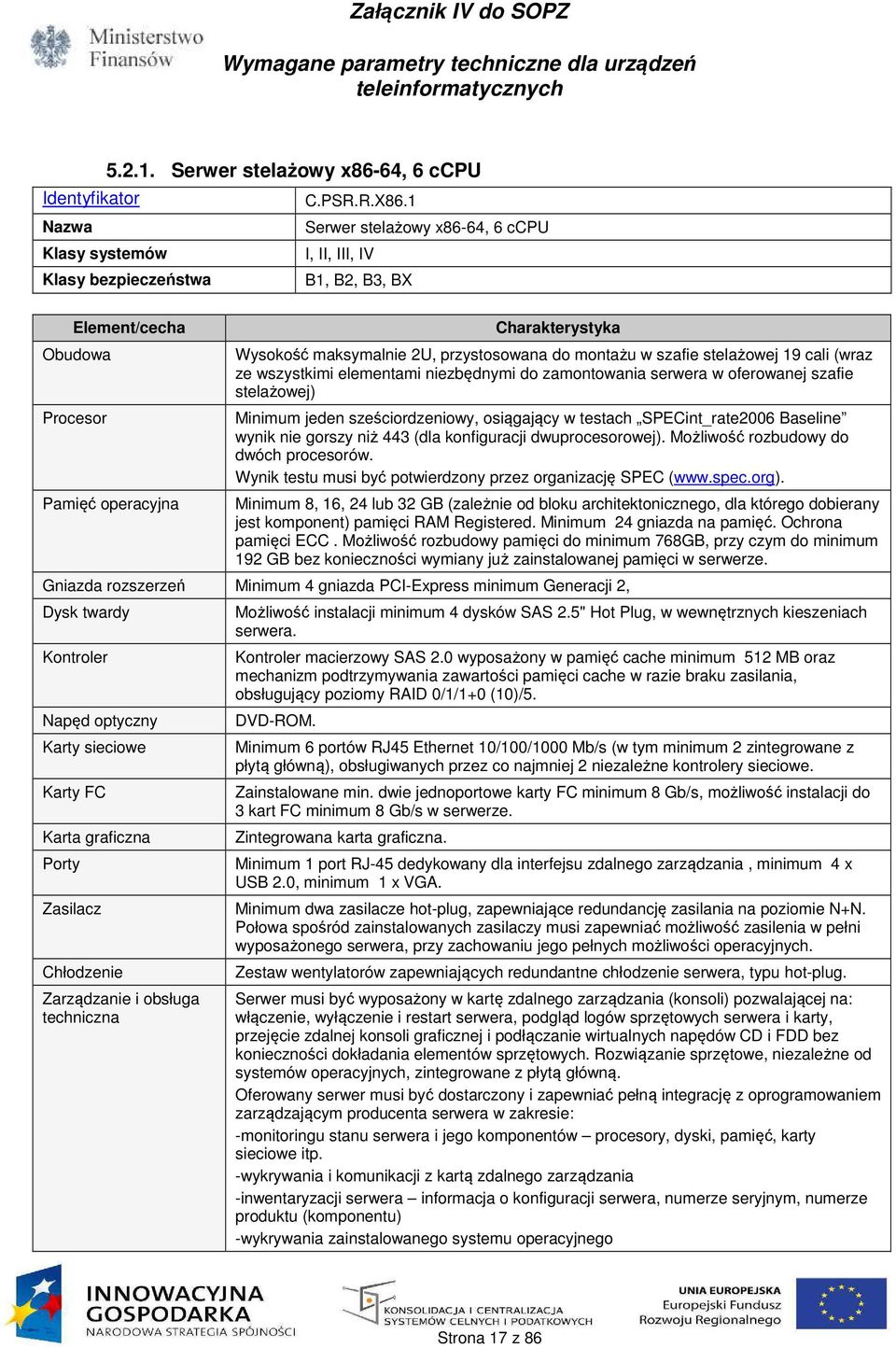

17 Serwer stelażowy x86-64, 6 ccpu C.PSR.R.X86.1 Serwer stelażowy x86-64, 6 ccpu Obudowa Procesor Pamięć operacyjna Wysokość maksymalnie 2U, przystosowana do montażu w szafie stelażowej 19 cali (wraz ze wszystkimi elementami niezbędnymi do zamontowania serwera w oferowanej szafie stelażowej) Minimum jeden sześciordzeniowy, osiągający w testach SPECint_rate2006 Baseline wynik nie gorszy niż 443 (dla konfiguracji dwuprocesorowej). Możliwość rozbudowy do dwóch procesorów. Wynik testu musi być potwierdzony przez organizację SPEC ( Minimum 8, 16, 24 lub 32 GB (zależnie od bloku architektonicznego, dla którego dobierany jest komponent) pamięci RAM Registered. Minimum 24 gniazda na pamięć. Ochrona pamięci ECC. Możliwość rozbudowy pamięci do minimum 768GB, przy czym do minimum 192 GB bez konieczności wymiany już zainstalowanej pamięci w serwerze. Gniazda rozszerzeń Minimum 4 gniazda PCI-Express minimum Generacji 2, Dysk twardy Kontroler Napęd optyczny Karty sieciowe Karty FC Karta graficzna Porty Zasilacz Chłodzenie Zarządzanie i obsługa techniczna Możliwość instalacji minimum 4 dysków SAS 2.5" Hot Plug, w wewnętrznych kieszeniach serwera. Kontroler macierzowy SAS 2.0 wyposażony w pamięć cache minimum 512 MB oraz mechanizm podtrzymywania zawartości pamięci cache w razie braku zasilania, obsługujący poziomy RAID 0/1/1+0 (10)/5. DVD-ROM. Minimum 6 portów RJ45 Ethernet 10/100/1000 Mb/s (w tym minimum 2 zintegrowane z płytą główną), obsługiwanych przez co najmniej 2 niezależne kontrolery sieciowe. Zainstalowane min. dwie jednoportowe karty FC minimum 8 Gb/s, możliwość instalacji do 3 kart FC minimum 8 Gb/s w serwerze. Zintegrowana karta graficzna. Minimum 1 port RJ-45 dedykowany dla interfejsu zdalnego zarządzania, minimum 4 x USB 2.0, minimum 1 x VGA. Minimum dwa zasilacze hot-plug, zapewniające redundancję zasilania na poziomie N+N. Połowa spośród zainstalowanych zasilaczy musi zapewniać możliwość zasilenia w pełni wyposażonego serwera, przy zachowaniu jego pełnych możliwości operacyjnych. Zestaw wentylatorów zapewniających redundantne chłodzenie serwera, typu hot-plug. Serwer musi być wyposażony w kartę zdalnego zarządzania (konsoli) pozwalającej na: włączenie, wyłączenie i restart serwera, podgląd logów sprzętowych serwera i karty, przejęcie zdalnej konsoli graficznej i podłączanie wirtualnych napędów CD i FDD bez konieczności dokładania elementów sprzętowych. Rozwiązanie sprzętowe, niezależne od systemów operacyjnych, zintegrowane z płytą główną. Oferowany serwer musi być dostarczony i zapewniać pełną integrację z oprogramowaniem zarządzającym producenta serwera w zakresie: -monitoringu stanu serwera i jego komponentów procesory, dyski, pamięć, karty sieciowe itp. -wykrywania i komunikacji z kartą zdalnego zarządzania -inwentaryzacji serwera informacja o konfiguracji serwera, numerze seryjnym, numerze produktu (komponentu) -wykrywania zainstalowanego systemu operacyjnego Strona 17 z 86

18 Wspierane systemy operacyjne -wykrywanie, monitorowanie wersji i aktualizacja agentów i mikrokodów na serwerze MS Windows 2008, Red Hat Enterprise Linux 6, SUSE Linux Enterprise Server 11, VMware ESXi 5.0. Strona 18 z 86

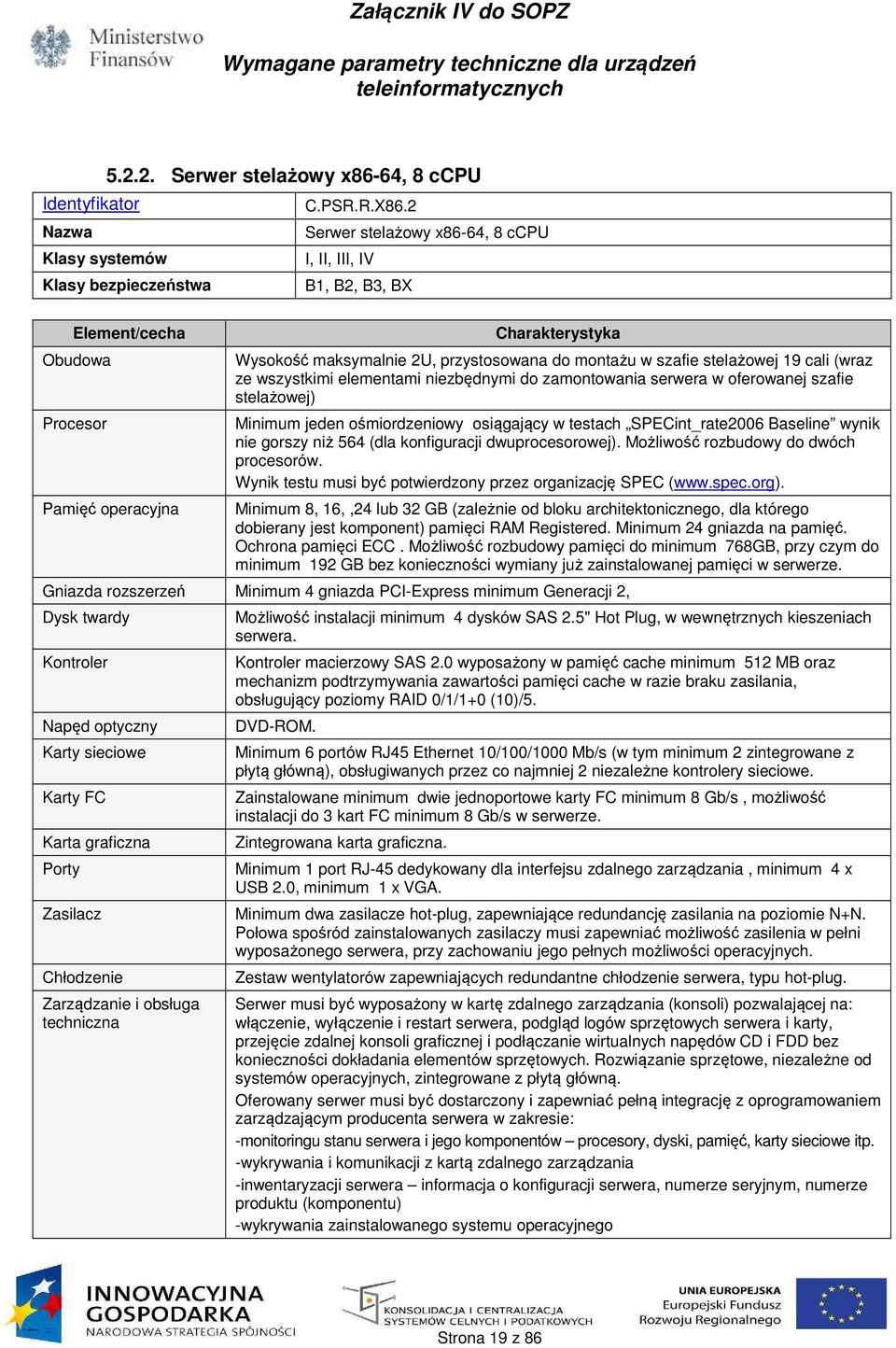

19 Serwer stelażowy x86-64, 8 ccpu C.PSR.R.X86.2 Serwer stelażowy x86-64, 8 ccpu Obudowa Procesor Pamięć operacyjna Wysokość maksymalnie 2U, przystosowana do montażu w szafie stelażowej 19 cali (wraz ze wszystkimi elementami niezbędnymi do zamontowania serwera w oferowanej szafie stelażowej) Minimum jeden ośmiordzeniowy osiągający w testach SPECint_rate2006 Baseline wynik nie gorszy niż 564 (dla konfiguracji dwuprocesorowej). Możliwość rozbudowy do dwóch procesorów. Wynik testu musi być potwierdzony przez organizację SPEC ( Minimum 8, 16,,24 lub 32 GB (zależnie od bloku architektonicznego, dla którego dobierany jest komponent) pamięci RAM Registered. Minimum 24 gniazda na pamięć. Ochrona pamięci ECC. Możliwość rozbudowy pamięci do minimum 768GB, przy czym do minimum 192 GB bez konieczności wymiany już zainstalowanej pamięci w serwerze. Gniazda rozszerzeń Minimum 4 gniazda PCI-Express minimum Generacji 2, Dysk twardy Kontroler Napęd optyczny Karty sieciowe Karty FC Karta graficzna Porty Zasilacz Chłodzenie Zarządzanie i obsługa techniczna Możliwość instalacji minimum 4 dysków SAS 2.5" Hot Plug, w wewnętrznych kieszeniach serwera. Kontroler macierzowy SAS 2.0 wyposażony w pamięć cache minimum 512 MB oraz mechanizm podtrzymywania zawartości pamięci cache w razie braku zasilania, obsługujący poziomy RAID 0/1/1+0 (10)/5. DVD-ROM. Minimum 6 portów RJ45 Ethernet 10/100/1000 Mb/s (w tym minimum 2 zintegrowane z płytą główną), obsługiwanych przez co najmniej 2 niezależne kontrolery sieciowe. Zainstalowane minimum dwie jednoportowe karty FC minimum 8 Gb/s, możliwość instalacji do 3 kart FC minimum 8 Gb/s w serwerze. Zintegrowana karta graficzna. Minimum 1 port RJ-45 dedykowany dla interfejsu zdalnego zarządzania, minimum 4 x USB 2.0, minimum 1 x VGA. Minimum dwa zasilacze hot-plug, zapewniające redundancję zasilania na poziomie N+N. Połowa spośród zainstalowanych zasilaczy musi zapewniać możliwość zasilenia w pełni wyposażonego serwera, przy zachowaniu jego pełnych możliwości operacyjnych. Zestaw wentylatorów zapewniających redundantne chłodzenie serwera, typu hot-plug. Serwer musi być wyposażony w kartę zdalnego zarządzania (konsoli) pozwalającej na: włączenie, wyłączenie i restart serwera, podgląd logów sprzętowych serwera i karty, przejęcie zdalnej konsoli graficznej i podłączanie wirtualnych napędów CD i FDD bez konieczności dokładania elementów sprzętowych. Rozwiązanie sprzętowe, niezależne od systemów operacyjnych, zintegrowane z płytą główną. Oferowany serwer musi być dostarczony i zapewniać pełną integrację z oprogramowaniem zarządzającym producenta serwera w zakresie: -monitoringu stanu serwera i jego komponentów procesory, dyski, pamięć, karty sieciowe itp. -wykrywania i komunikacji z kartą zdalnego zarządzania -inwentaryzacji serwera informacja o konfiguracji serwera, numerze seryjnym, numerze produktu (komponentu) -wykrywania zainstalowanego systemu operacyjnego Strona 19 z 86

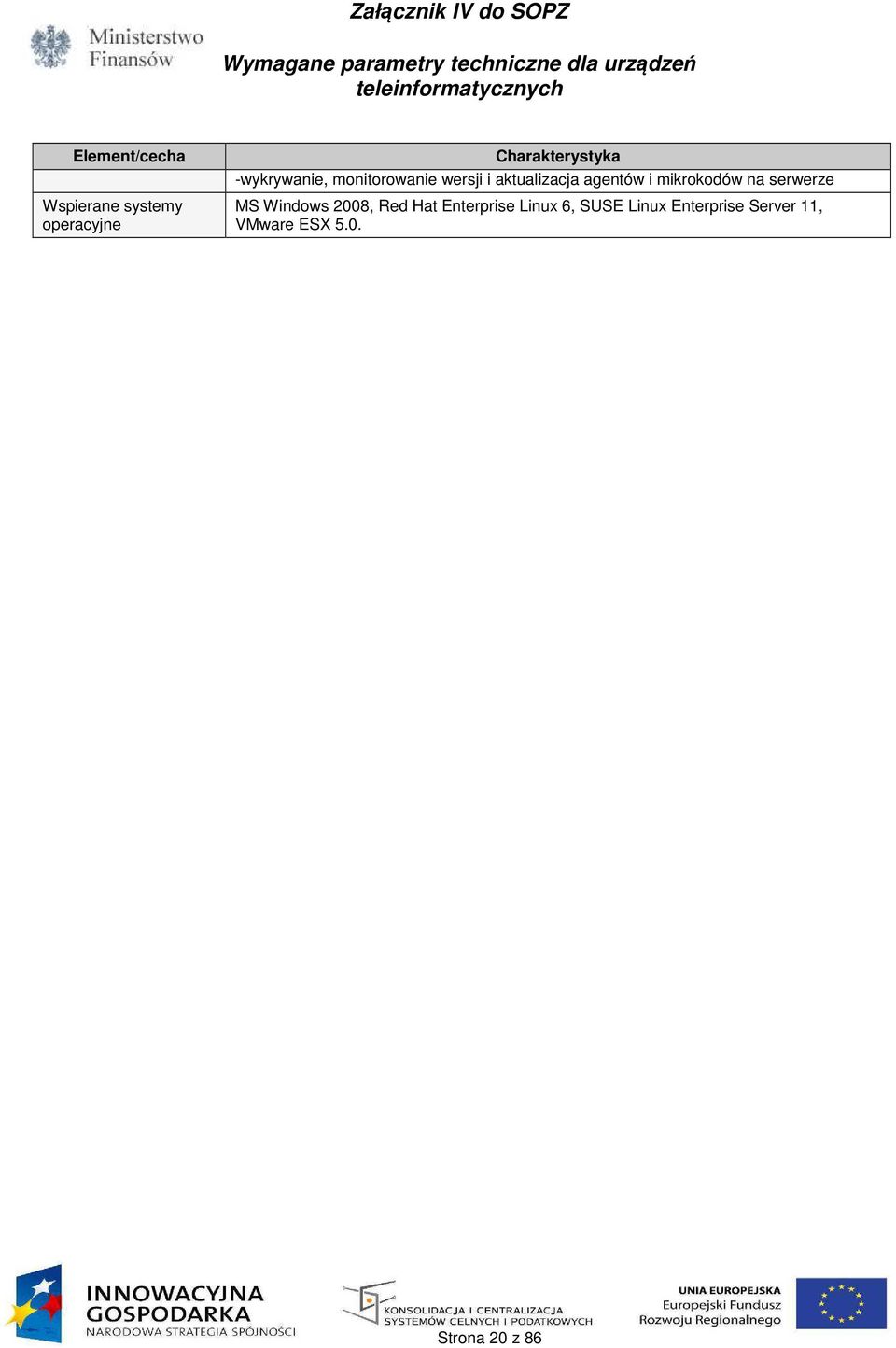

20 Wspierane systemy operacyjne -wykrywanie, monitorowanie wersji i aktualizacja agentów i mikrokodów na serwerze MS Windows 2008, Red Hat Enterprise Linux 6, SUSE Linux Enterprise Server 11, VMware ESX 5.0. Strona 20 z 86
