Opinia geotechniczna dla zadania pn. Budowa wału dzielącego zbiornik górny Zalewu w Przedborzu na dwie części.

Transkrypt

1

2 CZĘŚĆ OPISOWA 1. Podstawa opracowania. Podstawą opracowania jest umowa nr 64/2013 zawarta w dniu r. między Burmistrzem Miasta Przedborza mgr inż. Miłoszem Naczyńskim, reprezentującym Gminę Przedbórz, Przedbórz, ul. Mostowa 29, a Jackiem Bosakiem prowadzącym działalność gospodarczą Zakład Specjalistycznych Robót Wiertniczych Jacek Bosak, Gdynia, ul. Sucharskiego 17c/2 2. Materiały pomocnicze, dane źródłowe. Podstawą opracowania niniejszego projektu są następujące materiały wyjściowe: 1. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków pomadowania obiektów budowlanych. 2. PN-EN ISO :2006+Ap1:2012 Badania geotechniczne Oznaczanie i klasyfikowanie gruntów Część 1: Oznaczenie i opis. 3. PN-EN ISO 14688:2:2006+Ap2:2012 Badania geotechniczne Oznaczanie i klasyfikowanie gruntów Część 2: Zasady klasyfikowania. 4. PKN-CEN ISO/TS :2009 Badania geotechniczne. Badania laboratoryjne gruntów. Część 4: Oznaczanie składu granulometrycznego. 5. Wiłun Z.: Zarys geotechnika, Wydawnictwo Komunikacji i Łączności, Warszawa Wieczysty A.: Hydrogeologia inżynierska, Państwowe Wydawnictwo Naukowe, Warszawa Cel i zakres opinii geotechnicznej Celem niniejszego opracowania jest makroskopowe oznaczenie gruntów zalegających w dnie zbiornika górnego Zalewu oraz określenie współczynnika filtracji gruntu. Zakres opracowania został ustalony z Zamawiającym. Dla potrzeb rozwiązania przedstawionego zadania wykonano badania polowe i laboratoryjne, w sumie wykonano: - 2 otwory do głębokości 10 metrów, wykonane penetrometrem, - określono skład granulometryczny gruntu dla 5 próbek, - określono współczynnik filtracji gruntu dla 5 próbek. 2

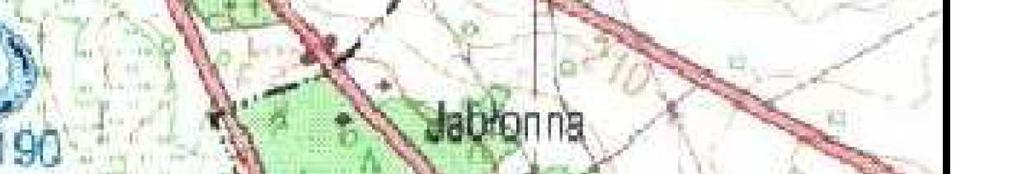

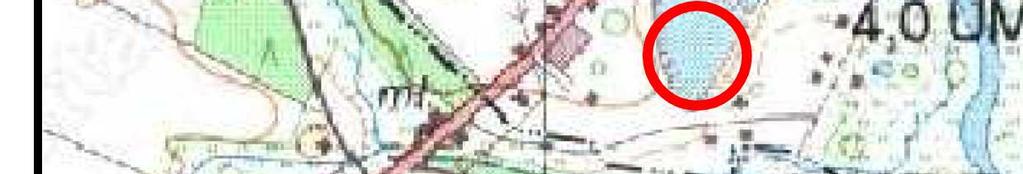

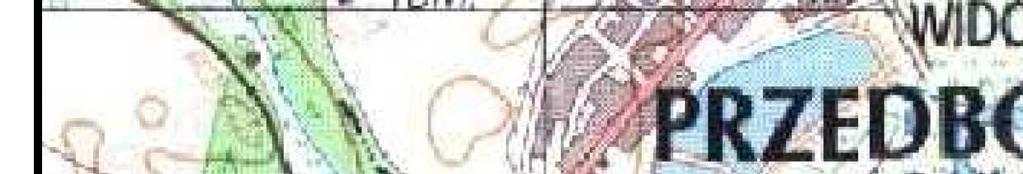

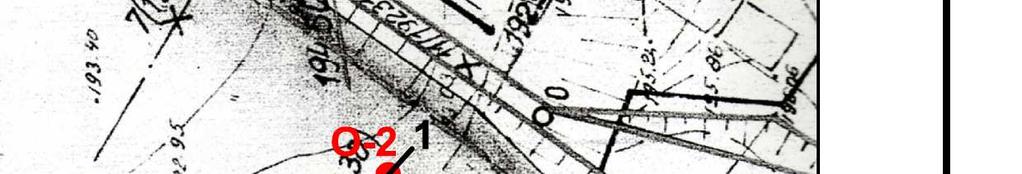

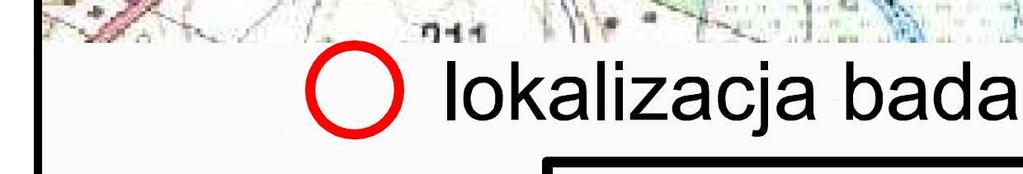

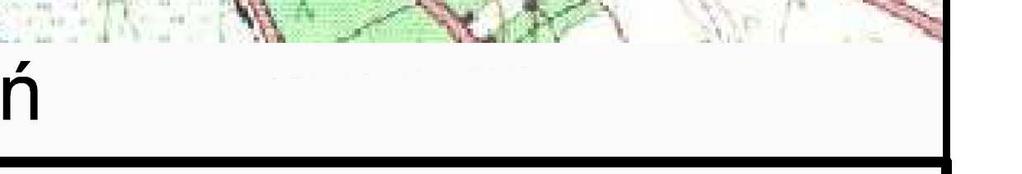

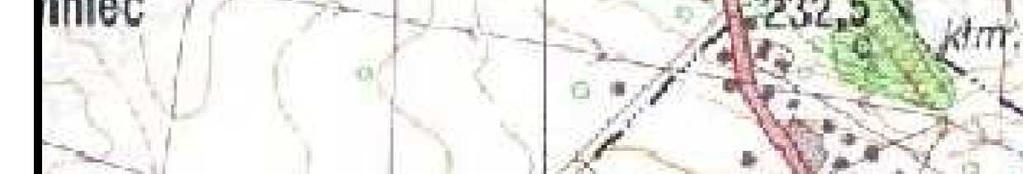

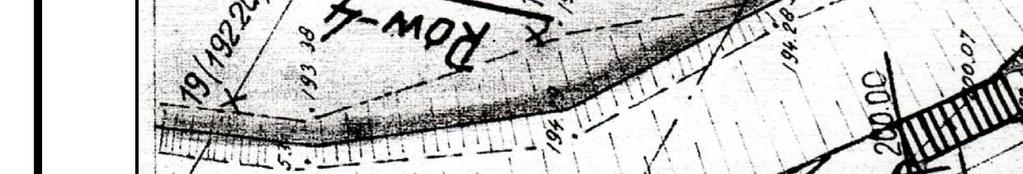

3 4. Lokalizacja inwestycji. Teren badań zlokalizowany jest w miejscowości Przedbórz. Według regionalizacji fizycznogeograficznej jest on położony w prowincji Wyżyna Środkowomałopolska i makroregionie Wyżyna Przedborska. 5. Warunki geologiczne. Podłoże gruntowe na przedmiotowym terenie stanowią utwory czwartorzędowe wykształcone w formie piasków rzecznych o miąższości około 3 metrów, głębiej występują piaski wodnolodowcowe wykształcone w postaci piasków średnich, poniżej od głębokości 20 metrów występuje skaliste podłoże mezozoiczne w postaci utworów kredowych. Wśród utworów piaszczystych występują soczewki i przewarstwienia pyłów i gruntów organicznych. 6. Badania polowe i laboratoryjne Badania polowe obejmowały wykonanie penetrometrem 2 otworów (O-1 i O-2) o głębokości do 10 metrów każdy. Do badań laboratoryjnych wytypowano 5 próbek gruntów: 1. otwór O-1, rzędna 1,5 2,0 m ppt. 2. otwór O-1, rzędna 3,0 3,3 mppt. 3. otwór O-1 rzędna 6,0 m ppt. 4. otwór O-2, rzędna 6,0 m ppt. 5. otwór O-2, rzędna 8,0 m ppt. Badania laboratoryjne przeprowadzono w Laboratorium Geotechnicznych w Wydziale Geologii, Geofizyki i Ochrony Środowiska Akademii Górniczo Hutniczej w Krakowie. Poziom wody gruntowej w otworze O-1 i O-2 stabilizował się na rzędnej 1,5 m ppt. 3

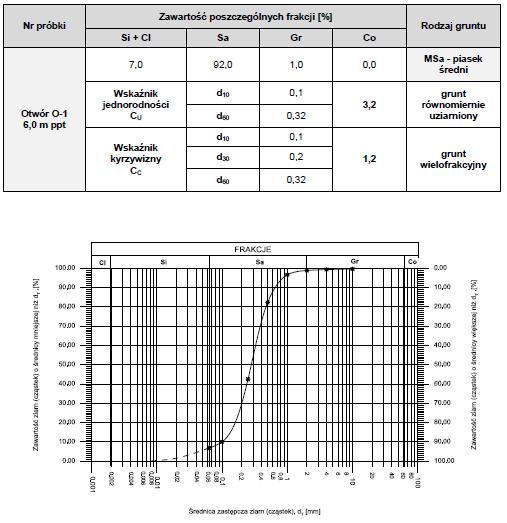

4 6.1 Oznaczenie składu granulometrycznego 4

5 5

6 6

7 7

8 8

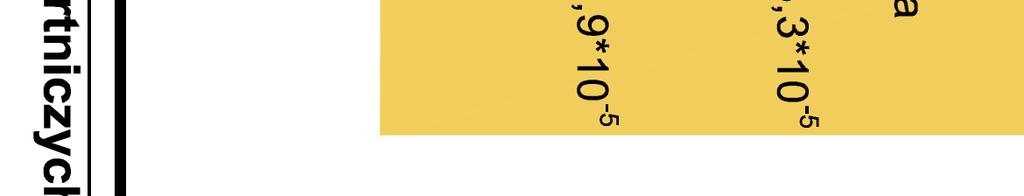

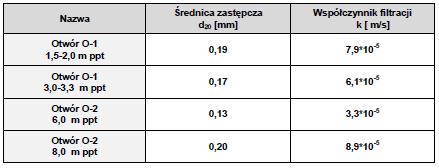

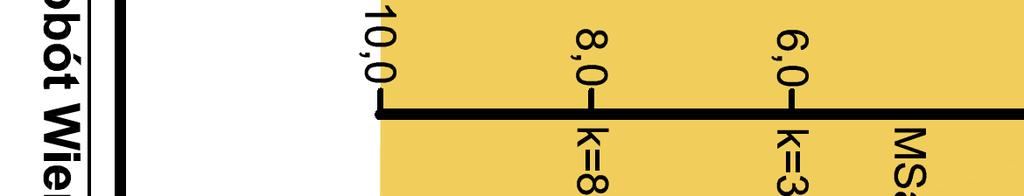

9 6.2 Oznaczanie współczynnika filtracji. Określenie współczynnika filtracji wykonano na podstawie empirycznego wzoru określonego w tzw. wzorze amerykańskim: 2,3 k = 0,0036 d 20 [m/s], gdzie d - średnica ziaren, która wraz z mniejszymi stanowi wagowo 20 % składu gruntu. 7. Wnioski i zalecenia. 1. Podłoże gruntowe, w zakresie objętym opracowaniem, jest jednorodne i słaboprzepuszczalne na granicy z przepuszczalnym. 2. Podłoże gruntowe do głębokości 10 metrów stanowią piaski średnie (MSa). 3. Projekt konstrukcji powinien uwzględniać zapewnienie takiego konturu obiektu, aby w gruncie nie wystąpiły szkodliwe procesy, powodujące obniżenie jego wytrzymałości, bądź zjawiska wyparcia gruntu. 4. Kategorię geotechniczną powinien ustalić Projektant, w zależności od konstrukcji obiektu. 5. Zgodnie z 4.2 Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r., w sprawie ustalenia geotechnicznych warunków posadawiania obiektów budowlanych, warunki gruntowe kwalifikuje się jako proste. 9

10

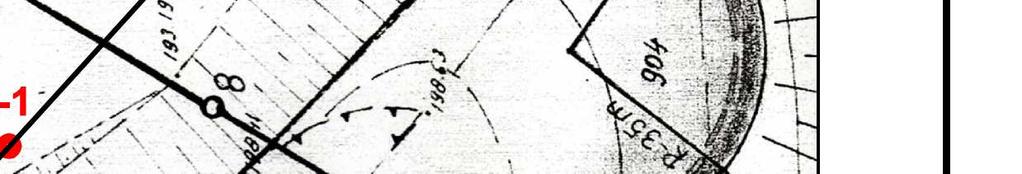

11

12
