1 Nowoczesne Technologie dla Wymagających orllo.pl INSTRUKCJA OBSŁUGI Gniazdko smart Wi-Fi

2 I. WSTĘP: Dziękujemy za okazane zaufanie i wybór produktu ORLLO. Niniejsza instrukcja zawiera informacje dotyczące specyfikacji technicznej i obsługi urządzenia, jego funkcji i ustawień oraz prawidłowej instalacji. Należy uważnie przeczytać treść niniejszej instrukcji obsługi przed pierwszym użytkowaniem. Postępowanie zgodne z instrukcją jest warunkiem prawidłowego funkcjonowania i korzystania z urządzenia. Życzymy Państwu zadowolenia z użytkowania urządzenia. 1

3 II. Cechy i funkcje urządzenia: CECHY ORAZ FUNKCJE URZĄDZENIA Komunikacja WIFI Obsługa przez sieć lokalną Wifi oraz sieć komórkową Bezprzewodowa kontrola włączenie lub wyłączenie dopływu prądu dowolnego urządzenia Sterowanie z każdego miejsca gdzie jest dostęp do internetu Szybka konfiguracja Timer- ustawienie dni tygodnia oraz godziny kiedy ma być gniazdo włączone lub wyłączone Zasięg sieci wewnętrznej urządzenia do 20m (na otwartej przestrzeni) Polska aplikacja na system android i IOS Aplikacja która pozwala dodać oprócz gniazdka również kamery IP do monitoringu. Ochrona przed złodziejem (włączenie i wyłączeni np. lampki gdy nikogo nie ma w domu) Ochrona środowiska ( zmniejszenie poboru prądu przez wyłączenie zbędnych urządzeń) 2

4 III. OPIS TECHNICZNY URZĄDZENIA Specyfikacja Techniczna: Standard komunikacji WIFI: IEEE802.11b/g/n Częstotliwość: 2,4GHz Procesor: ESP8266 Max obciążenie: 2200W Napięcie wejściowe: V Napięcie wyjściowe: V Max prąd: 10A Zasięg sieci wewnętrznej urządzenia do 20m (na otwartej przestrzeni) Materiał: ABS Temperatura pracy: -10~55 C Wilgotność <90% Waga: 98g 3

5 III. OPIS TECHNICZNY URZĄDZENIA 4

6 IV. PRZED PIERWSZYM UŻYCIEM Przed Pierwszym Użyciem Urządzenia: 1. Przed użyciem należy zapoznać się z całą instrukcją, aby odpowiednio obsługiwać i użytkować urządzenie. 2. Urządzenia nie należy wystawiać na bezpośrednie działanie promieniowania słonecznego ani wysokich temperatur. 3. Urządzenie należy przechowywać, użytkować w suchym, pozbawionym wilgoci i wody miejscu. Temp użytkowania -10 do Nie należy rozbierać ani demontować podzespołów urządzenia - może to powodować nieprawidłowe działanie sprzętu. Gdy sprzęt działa nieprawidłowo należy go odesłać do serwisu. 5. Nie należy stosować substancji chemicznych do czyszczenia urządzenia. Do czyszczenia używać wilgotnej ściereczki. 6. Obiektyw należy utrzymywać w czystości, zabrudzony wpływa na jakość nagrań. WAŻNE: Specyfikacja może ulec zmianie z powodu modernizacji lub uaktualnień. Produkt rzeczywisty może różnić się od produktu podglądowego. Maksymalna odległość zasięgu WIFI na otwartej przestrzeni to 20 m. W budynku odległość zasięgu będzie mniejsza, zależna od przeszkód, które ograniczają sygnał. Jeśli gniazdko Wi-Fi nie chce działać na sieci WIFI lub nie chce się połączyć, sprawdź wprowadzone hasło routera. Gniazdko Wi-Fi należy stosować wyłącznie w pomieszczeniach. Dodawanie gniazdka do sieci może się odbyć tylko gdy gniazdko jest nieaktywne tzn. gdy dioda na przycisku pulsuje co 0,5 lub 3 sekundy. Aby zresetować gniazdko należy przytrzymać przycisk na gniazdku przez ok 10 sek. i odczekać aż dioda zacznie pulsować (w razie potrzeby należy powtórzyć czynność) 5

7 V. Używanie kamery za pomocą urządzeń mobilnych Możliwość obsługi na telefonie z system ios oraz Android. Aplikacja na system Android dostępna jest w sklep GOOGLE PLAY nazwa ORLLO IP oraz pod adresem: ORLLO IP Aplikacja na system IOS dostępna jest na stronie APP STORE pod nazwą ORLLO IP: d= &mt=8 Jeśli w telefonie mamy zainstalowaną aplikację do odczytywania QR kodów, możemy zbliżyć telefon do poniższych kodów, które automatycznie przekierują nas do pobierania aplikacji ORLLO IP Przykładowa aplikacja do odczytywania QR kodów w sklepie PLAY to: Skaner QR kodów 6

8 VI. Łączenie telefonu z siecią gniazdka Przed uruchomieniem aplikacji ORLLO IP musimy połączyć się gniazdkiem za pośrednictwem menadżera sieci Wi-Fi w naszym telefonie. W ustawieniach Wi-Fi naszego telefonu, wybieramy sieć EIIE.XXXXXX i wpisujemy hasło: Telefon zostanie połączony bezpośrednio z gniazdkiem co jest niezbędne do dodania urządzenia do domowej sieci Wi-Fi. Po wykonaniu wyżej wymienionych operacji, możemy z powrotem przełączyć na naszą domową sieć Wi-Fi 7

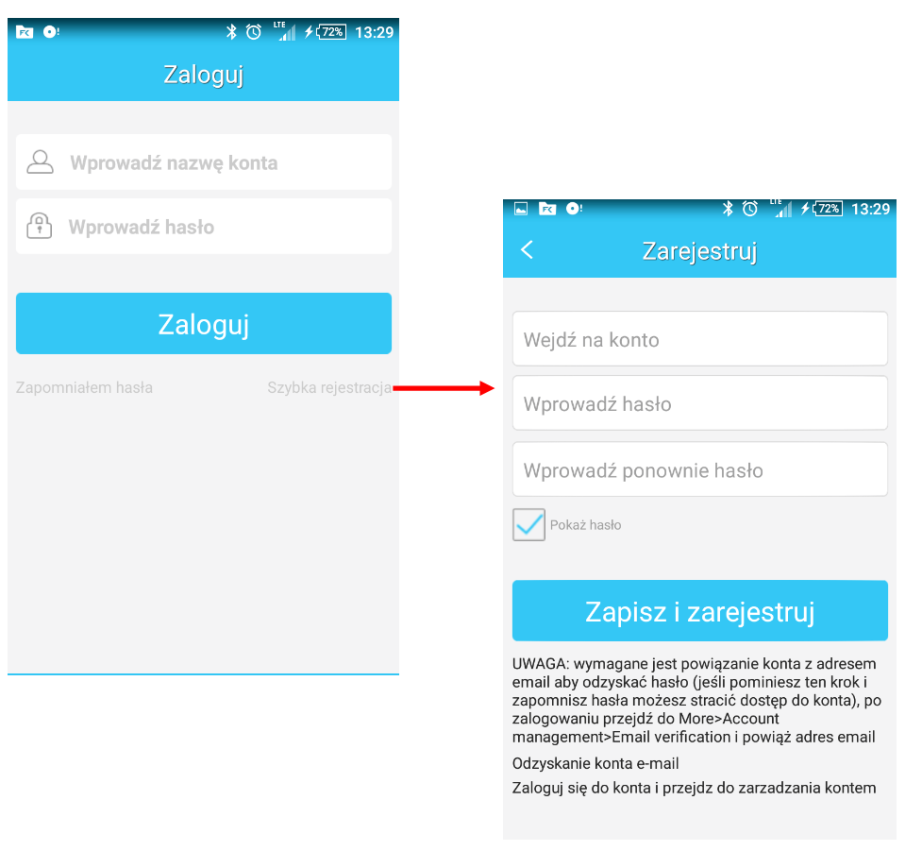

9 VI. Używanie gniazdka za pomocą urządzeń mobilnych Po zainstalowaniu i włączeniu aplikacji na telefon ukazuje nam się panel logowania. Należy przejść do Szybkiej rejestracji, a następnie wprowadzić(wymyśloną ) nazwę konta oraz podać(wymyślone) hasło. Następnie za pomocą wprowadzonego konta i hasła należy się zalogować do aplikacji. Przed dodaniem urządzenia do aplikacji, musimy ja wpiąć do gniazdka sieciowego (230V), a przycisk na urządzeniu powinien migać na niebiesko. Gniazdko Wi-Fi, może pracować w dwóch trybach: Połączone za pośrednictwem routera do sieci domowej (Praca w chmurze możliwość sterowania z każdego miejsca z dostępem do internetu [również przez sieć GSM]) Połączone bezpośrednio gniazdka z telefonem (Praca tylko w zasięgu gniazdka ok. 20m) Uwaga Aby uruchomić aplikacje ORLLO IP musimy mieć dostęp do internetu (Wi-Fi lub mobilnego) 8

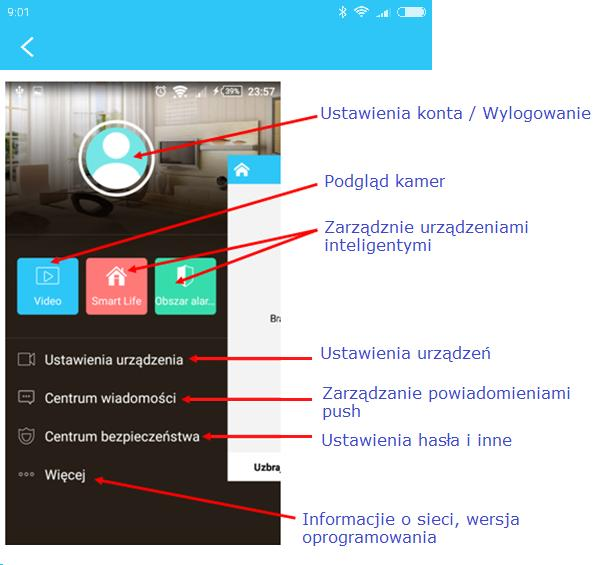

10 VI. Aplikacja mobilna 9

11 VI. Dodawanie gniazdka do sieci domowej Wi-Fi (z routerem) Po uruchomieniu programu przechodzimy do menu głównego, a w ustawieniach telefonu zmieniamy sieć Wi-Fi na sieć gniazdka (EIIE.XXXXXXX) 1. W menu głównym aplikacji wybieramy Ustawienia urządzenia. 2. Następnie klikamy [ ], aby dodać nowe urządzenie i w menu wyboru urządzeń wybieramy: 3. Wybieramy częstotliwość z jaką pulsuje dioda na przycisku urządzenia (domyślnie 3 sek) 10

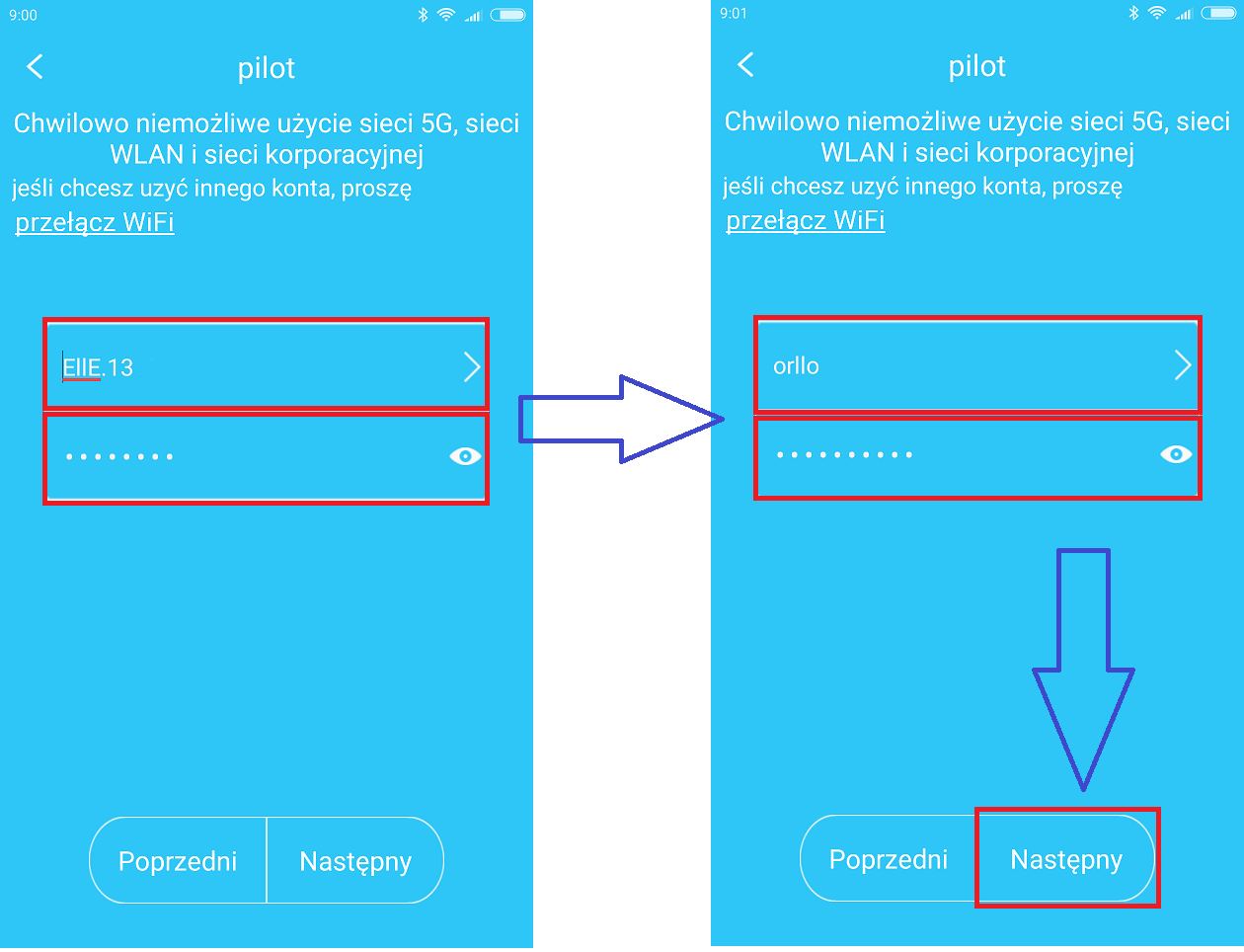

12 VI. 4. Aby poprawnie dodać urządzenie do sieci Wi-Fi, w oknie sieci, musimy ręcznie zmienić domyślną sieć gniazdka (EIIE.XXXXXXX) na naszą wewnętrzną sieć domową (wpisujemy pełną nazwę sieci oraz hasło), a następnie klikamy przycisk Następny. 5. Gdy program znajdzie gniazdko, wprowadzamy nazwę urządzenia i klikamy Dodaj kamerę. 6. Urządzenie po dodaniu stanie się widoczne w menu zarządzania urządzeniami 11

13 VI. Łączenie gniazdka bezpośrednio z telefonem Po uruchomieniu programu przechodzimy do menu głównego, a w ustawieniach telefonu zmieniamy sieć Wi-Fi na sieć gniazdka (EIIE.XXXXXXX) 3. W menu głównym aplikacji wybieramy Ustawienia urządzenia. 4. Następnie klikamy [ ], aby dodać nowe urządzenie i w menu wyboru urządzeń wybieramy: 4. Wybieramy częstotliwość pulsowania przycisku na urządzeniu (domyślnie 3 sek.) 12

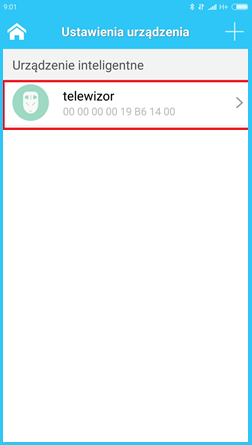

14 VI. 5. Gdy program znajdzie gniazdko, wprowadzamy nazwę urządzenia i klikamy Dodaj kamerę. 6. Urządzenie po dodaniu stanie się widoczne w menu zarządzania urządzeniami 13

15 VI. Obsługa gniazdka Wi-Fi W menu głównym aplikacji wybieramy opcje Smart Life Następnie wybieramy zakładkę wyposażenie i urządzenie które chcemy obsługiwać. 14

16 VI. Obsługa gniazdka Wi-Fi Sterowanie (włączanie/wyłączanie) urządzeniem odbywa się za pośrednictwem kliknięcia w symbol gniazdka. Gniazdko otwarte świeci się w kolorze niebieskim, zamknięte w kolorze szarym. Równocześnie podczas sterowania gniazdkiem przez aplikacje, przycisk przy gniazdku powinien zapalać się analogicznie do aplikacji. Harmonogram włączania/wyłączania Klikając w prawym górnym roku ikonkę [ harmonogram włączania i wyłączania urządzenia ] możemy ustawić W pojedynczym harmonogramie możemy ustawić jedynie jedną opcje (włącz lub wyłącz) Przykładowy harmonogram (po lewej stronie), oznacza że gniazdko będzie się włączać w każdy czwartek i niedzielę o godzinie 3:00 w nocy 15

17 XII. GWARANCJA I WSPARCIE PO SPRZEDAŻY Wsparcie Gwarancyjne i Posprzedażowe: GWARANCJA Produkty ORLLO objęte są gwarancją. Okres gwarancji na wszystkie produkty firmy Orllo Electronics wynosi 12 miesięcy, o ile nie podano inaczej. Oznacza to, że firma Orllo Electronics zapewni bezpłatne usługi naprawcze w trakcie trwania okresu gwarancyjnego. Dokładamy wszelkich starań, żeby naprawy gwarancyjne produktów realizowane były w terminie nieprzekraczającym 14 dni. ZWROT Zgodnie z obowiązującymi przepisami prawa, Klient ma prawo zwrotu zakupionego produktu bez podania przyczyny, w ciągu 14 od otrzymania produktu. W przypadku zawarcia Umowy Sprzedaży jako firma/przedsiębiorca, prawo odstąpienia od umowy zawartej na odległość w ramach tzw. 14 dniowego zwrotu nie przysługuje. Ustawa z 30 maja 2014 r. o prawach konsumenta Dz. U. Z 24 czerwca 2014 r. poz. 827 umożliwiająca odstąpienie od umowy zawartej na odległość jest ustawą konsumencką, regulującą stosunki pomiędzy przedsiębiorcą a Konsumentem, czyli osobą fizyczną dokonującą z przedsiębiorcą czynności prawnej niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową. W przypadku nieuzasadnionego zwrotu, kupujący będzie zobowiązany do pokrycia kosztów związanych z odesłaniem produktu do kupującego. WSPARCIE POSPRZEDAŻOWE Klienci Orllo Electronics mają możliwość korzystania ze wszechstronnej i profesjonalnej pomocy technicznej. Przeszkoleni specjaliści ORLLO odpowiedzą na pytania dotyczące funkcjonowania zakupionego urządzenia i podejmą stosowne działania w celu rozwiązania problemu. Kontakt z Działem Technicznym ORLLO: Tel lub orllo@orllo.pl 16
