1 Nowoczesne Technologie dla Wymagających orllo.pl INSTRUKCJA OBSŁUGI CAR-TRACK 1

2 WSTĘP I. WSTĘP: Dziękujemy za okazane zaufanie i wybór produktu ORLLO. Niniejsza instrukcja zawiera informacje dotyczące specyfikacji technicznej i obsługi urządzenia, jego funkcji i ustawień oraz prawidłowej instalacji. Należy uważnie przeczytać treść niniejszej instrukcji obsługi przed pierwszym użytkowaniem. Postępowanie zgodne z instrukcją jest warunkiem prawidłowego funkcjonowania i korzystania z urządzenia. Życzymy Państwu zadowolenia z użytkowania urządzenia. 2

3 II. CECHY I FUNKCJE CECHY URZĄDZENIA ORAZ FUNKCJE URZĄDZENIA Polska aplikacja na telefon z systemem android i IOS,,Tracksolid Śledzenie przez platformę WWW w języku polskim Łatwe i szybkie podłączenie Śledzenie w czasie rzeczywistym oraz za pomocą komend SMS Przeznaczony do : samochód osobowy, dostawczy ciężarowy i inne pojazdy Możliwość śledzenia kilku urządzeń w jednej aplikacji ( właściciel firmy - zarządzanie flotą) Możliwość odtworzenia historii trasy (całkowity przebyty dystans, aktualna prędkość) Historia przebytej trasy obejmuje 3 miesiące wstecz Możliwość ustawienia geo-ogrodzenia (powiadomienia na telefon i na platformie www) Bardzo mały pobór prądu (oszczędzanie energii) Po włożeniu karty i skonfigurowaniu gotowy do pracy Nieograniczona ilość dodawania urządzeń (trackerów) do aplikacji 3

4 IV. OPIS III. TECHNICZNY OPIS URZĄDZENIA TECHNICZNY URZĄDZENIA Specyfikacja Techniczna: Zasilanie urządzenia: 9-36V Pobór prądu: <60mA Wbudowany moduł: GSM/GPS Zakres pracy GSM: 850/900/1800/1900 MHz Prędkość GPRS: 12 class Moduł GPS: MT3326 Czułość GPS: -159dBm Czas wzbudzenia GPS: zimny start: <38s, ciepły start: <32s, gorący start: <2s Dokładność lokalizacji :10m Transmisja: TCP/SMS Wskaźniki pracy - diody Wbudowany czujnik wstrząsu 3D Temperatura pracy: -20 do 60 C Wilgotność powietrza: 20-80% Długość: 86.6mm/Szerokość: 44mm/Wysokość 13.6mm Waga: 50.5g 4

5 IV. IV. OPIS OPIS TECHNICZNY TECHNICZNY URZĄDZENIA URZĄDZENIA MONTAŻ KARTY 5

6 IV. OPIS TECHNICZNY URZĄDZENIA Stan LED czerwony (zasilanie) Pulsowanie Nie świeci Świeci ciągle Znaczenie Normalna Praca(zasilanie) Brak zasilania Niepoprawne działanie Stan LED zielony (GSM/GPRS) Zawsze świeci Pulsowanie Nie świeci Znaczenie Normalna Praca Szukanie Sieci/Błąd Sieci Brak sygnału GSM Stan LED niebieski (GPS) Zawsze świeci Pulsowanie Nie świeci Znaczenie Normalna Praca Szukanie GPS Błąd GPS 6

7 V. PRZED PIERWSZYM UŻYCIEM Przed Pierwszym Użyciem Urządzenia: 1. Przed użyciem należy zapoznać się z całą instrukcją, aby odpowiednio obsługiwać i użytkować urządzenie. 2. Urządzenie powinno być podłączone do pojazdu, który jest wyposażony w instalacje 9-36V. 3. Unikać kontaktu urządzenia z wilgocią, kurzem i nie poddawać na bezpośrednie działanie promieni słonecznych. WAŻNE: Specyfikacja może ulec zmianie z powodu modernizacji lub uaktualnień. Produkt rzeczywisty może różnić się od produktu poglądowego. Uszkodzenia powstałe z niewłaściwego użytkowania i przechowywania urządzenia nie są objęte bezpłatną naprawą. Instalacje urządzenia powinien przeprowadzić serwis. Nie należy urządzenia montować blisko nadajników fal radiowych może powodować zakłócenia w działaniu. Lokalizator nie jest wodoodporny Lokalizatora nie należy montować blisko ekranowanych elementów nadwozia ani blisko szyby tylnej elektryczne podgrzewanie szyby może powodować niewłaściwe działanie. Lokalizator nie jest wodoszczelny. Karta SIM, którą wkładamy do lokalizatora nie może posiadać kodu PIN. Karta SIM powinna być aktywna na połączenia wychodzące i przychodzące oraz posiadać włączoną transmisję danych GPRS. Karta SIM musi posiadać środki na koncie. Uwaga: Szyba samochodowa nie może być metalizowana. Może to wpływać na nieprawidłowe działanie urządzenia. W takim przypadku należy zmienić miejsce montażu urządzenia! 7

8 VI. Pierwsze Uruchomienie Uruchomienie urządzenia Urządzenie należy podłączyć do zasilania za pomocą dołączonych przewodów. Włożyć kartę SIM dowolnego operatora. Po włożeniu karty SIM urządzenie automatycznie się uruchomi. Następnie, na urządzeniu powinny zapalić się diody sygnalizujące działanie. Obsługa i lokalizowanie urządzenia odbywa się za pomocą : WAŻNE: Komend SMS Aplikacji mobilnej Strony WWW Przy pierwszej konfiguracji należy do lokalizatora wysłać odpowiednią komendę SMS w celu ustawienia parametru APN. Komendy SMS należy wysyłać na nr telefonu karty SIM, która znajduje się w lokalizatorze. Komendy wysyłamy ze skrzynki nadawczej telefonu. Komendy, które należy wysłać przy pierwszym uruchomieniu: 1) APN,666666,internet# - ustawienie APN 2) server,666666,1,gpsdev.tracksolid.com,21101,0# - ustawienie servera Po wysłaniu tych komend lokalizator został skonfigurowany. 8

9 Komendy SMS i Kiedy wyślemy na lokalizator komendę: 1) Where,666666# - otrzymamy SMSa zwrotnego ze współrzędnymi geograficznymi Lokalizacja 2) URL,666666# - otrzymamy SMSa zwrotnego z link do mapy Google. 3) PASSWORD,666666,777777# - zmiana hasła urządzenia (hasło musi zawierać 6 cyfr, stare hasło, nowe hasło) 4) STATUS,666666# - informacje ogólne lokalizatora 5) GMT,666666,E,2#- zmiana strefy czasowej SMS ( E-półkula wschodnia, W-półkula zachodnia, wartość dla danej półkuli od 0-12) Uwaga: ciąg znaków to domyślne hasło lokalizatora. Kiedy zmienimy hasło należy w komendach wprowadzić właściwe hasło 9

10 Aplikacja ` Aby lokalizować urządzenie należy pobrać aplikację na smartphone : Mobilna Aplikacja na system Android dostępna po zeskanowaniu kodu QR na naszej stronie ORLLO.PL. lub Aplikacja na system IOS dostępna w APP STORE pod nazwa: Track solid LINK: 1) Po pobraniu i zainstalowaniu aplikacji należy się zarejestrować. W tym celu wybieramy "rejestracja" 2) Wprowadzamy adres i naciskamy[ ], na podanego e- mail dostajemy kod weryfikacyjny. Należy wprowadzić kod, a następnie nacisnąć NEXT. Czas na wprowadzenie kodu to 60 sekund. 10

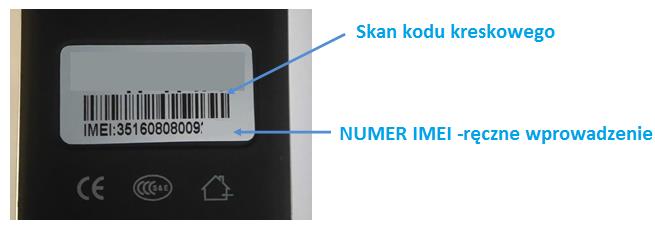

11 Aplikacja Mobilna 3) Następnie należy zeskanować kod kreskowy lub wpisać ręcznie IMEI urządzenia w celu dodania go do aplikacji. Dalej, wprowadzić numer rejestracyjny oraz nazwę urządzenia. Następnie, zmienić hasło do logowania. 11

12 Aplikacja Mobilna 4) Po zalogowaniu na telefonie pokaże się mapa i aktualna pozycja urządzenia zamontowanego w pojeździe - jeśli lokalizator jest aktywny. - urządzenie w ruchu/pojazd z lokalizatorem przemieszcza się - urządzenie zatrzymane/pojazd z lokalizatorem nie przemieszcza się - urządzenie nieaktywne 12

13 Strona WWW Urządzenie możemy lokalizować po zalogowaniu na stronę internetową: Uwaga: Zalogowanie na stronę www możliwe będzie dopiero po dodaniu urządzenia w aplikacji mobilnej! Po zalogowaniu otwiera się panel główny aplikacji: 13

14 Śledzenie urządzenia: Urządzenie aktywne Online(1) Urządzenie nieaktywne Offline(1) - urządzenie w ruchu/pojazd z lokalizatorem przemieszcza się - urządzenie zatrzymane/pojazd z lokalizatorem nie przemieszcza się - urządzenie nieaktywne 14

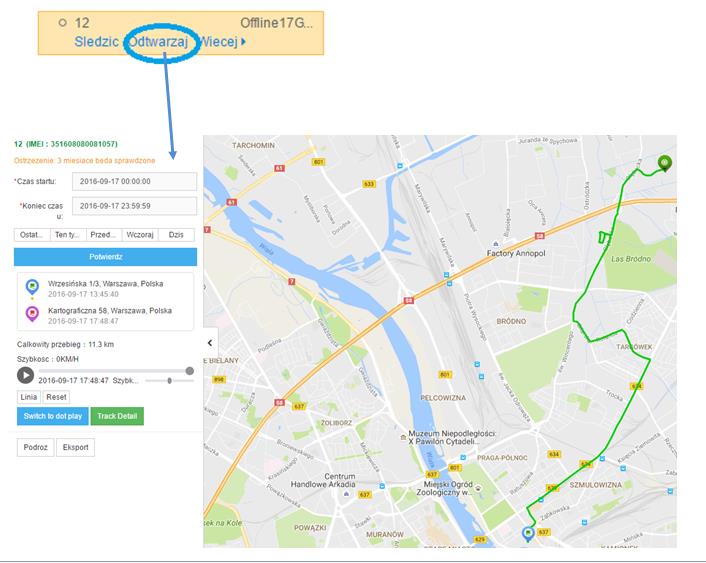

15 Odtwarzanie historii trasy Po naciśnięciu Odtwarzaj pokazuje się panel zarządzania historią trasy. Należy wybrać odpowiednią datę a następnie potwierdzić, dalej nacisnąć przycisk PLAY. Trasa powinna się odtworzyć na mapie. 15

16 XIV. GWARANCJA I WSPARCIE PO SPRZEDAŻY Wsparcie Gwarancyjne i Posprzedażowe: GWARANCJA Produkty ORLLO objęte są gwarancją. Okres gwarancji na wszystkie produkty firmy Orllo Electronics wynosi 12 miesięcy, o ile nie podano inaczej. Oznacza to, że firma Orllo Electronics zapewni bezpłatne usługi naprawcze w trakcie trwania okresu gwarancyjnego. Dokładamy wszelkich starań, żeby naprawy gwarancyjne produktów realizowane były w terminie nieprzekraczającym 14 dni. ZWROT Zgodnie z obowiązującymi przepisami prawa, Klient ma prawo zwrotu zakupionego produktu bez podania przyczyny, w ciągu 14 od otrzymania produktu. W przypadku zawarcia Umowy Sprzedaży jako firma/przedsiębiorca, prawo odstąpienia od umowy zawartej na odległość w ramach tzw. 14 dniowego zwrotu nie przysługuje. Ustawa z 30 maja 2014 r. o prawach konsumenta Dz. U. Z 24 czerwca 2014 r. poz. 827 umożliwiająca odstąpienie od umowy zawartej na odległość jest ustawą konsumencką, regulującą stosunki pomiędzy przedsiębiorcą a Konsumentem, czyli osobą fizyczną dokonującą z przedsiębiorcą czynności prawnej niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową. W przypadku nieuzasadnionego zwrotu, kupujący będzie zobowiązany do pokrycia kosztów związanych z odesłaniem produktu do kupującego. WSPARCIE POSPRZEDAŻOWE Klienci Orllo Electronics mają możliwość korzystania ze wszechstronnej i profesjonalnej pomocy technicznej. Przeszkoleni specjaliści ORLLO odpowiedzą na pytania dotyczące funkcjonowania zakupionego urządzenia i podejmą stosowne działania w celu rozwiązania problemu. Kontakt z Działem Technicznym ORLLO: Tel lub orllo@orllo.pl 16
