1 Instrukcja do kamery IP WiFi Ozikam zapis na kartę 1. Aplikacje niezbędne do obsługi kamery.str 2 Pierwsze uruchomienie kamery..str 3 a)rejestracja konta w aplikacji yoosee Str 4 b)połączenie kamery z routerem...str 9 c)połączenie kamery po kablu.. Str Obsługa na telefonie...str 24 a) ustawienie nagrań na kartę.....str 28 - w trybie ciągłym Str 29 - po wykryciu ruchu.. Str 30 - w określonych godzinach.. Str 31 b) podgląd nagranych plików z karty Str 32 c) powiadomienie na telefon..str 37 d) podgląd lokalny, tryb AP..Str Obsługa na komputerze.str 50 str. 1

2 4. Zmiana jakości podglądu....str Ustawienia fabryczne Str 64 1.Aplikacje niezbędne do obsługi kamery a) na telefon Yoosee pobieramy ze Sklepu Play w przypadku androida oraz na IPhona z App Store, c) na komputer- CMS client który pobieramy z naszego serwera str. 2

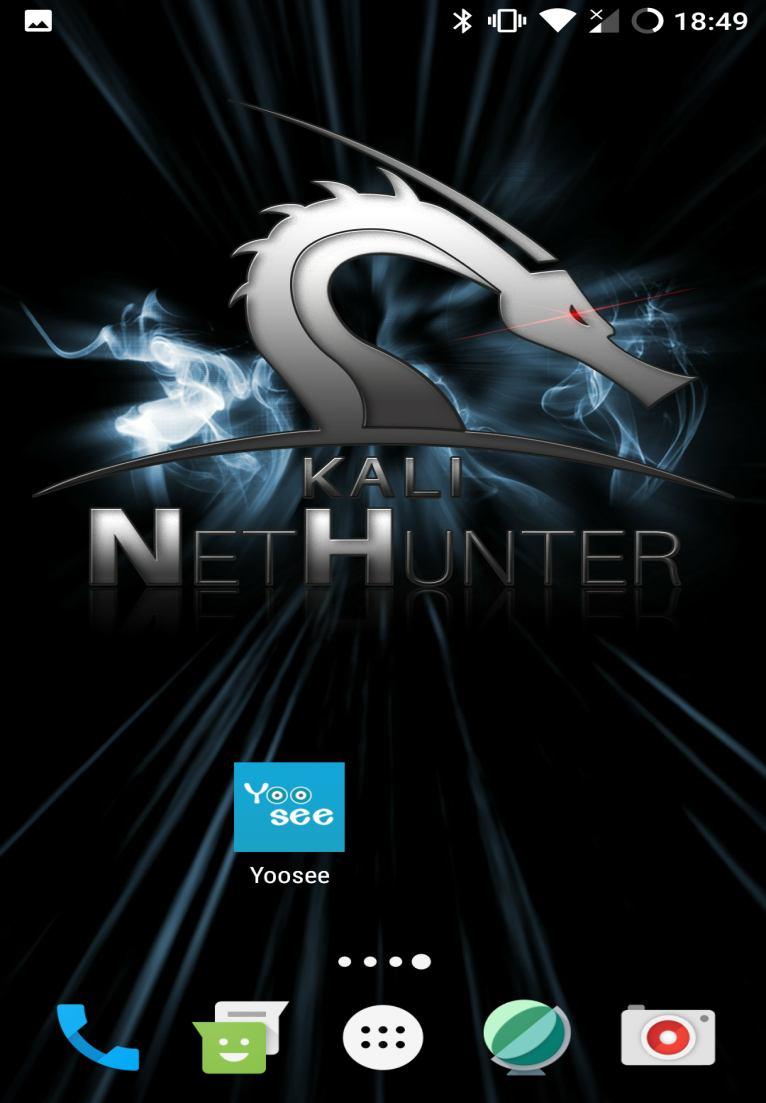

3 2. Pierwsze uruchomienie kamery. Aby połączyć się z kamerą niezbędne jest wykorzystanie telefonu z androidem lub IOS, oraz aplikacji Yoosee. Jak już zainstalujemy aplikację otwieramy ją. str. 3

4 a) rejestracja konta w aplikacji yoosee Aby utworzyć konto musimy mieć dostęp do internetu na telefonie. Przed utworzeniem konta, wybieramy jeszcze nasz Kraj str. 4

5 Wybieramy nasz kraj str. 5

6 Następnie musimy utworzyć konto. W tym celu klikamy na,,zarejestruj - proszę pamiętać, aby być połączonym z internetem. str. 6

7 Wypełniamy puste pola str. 7

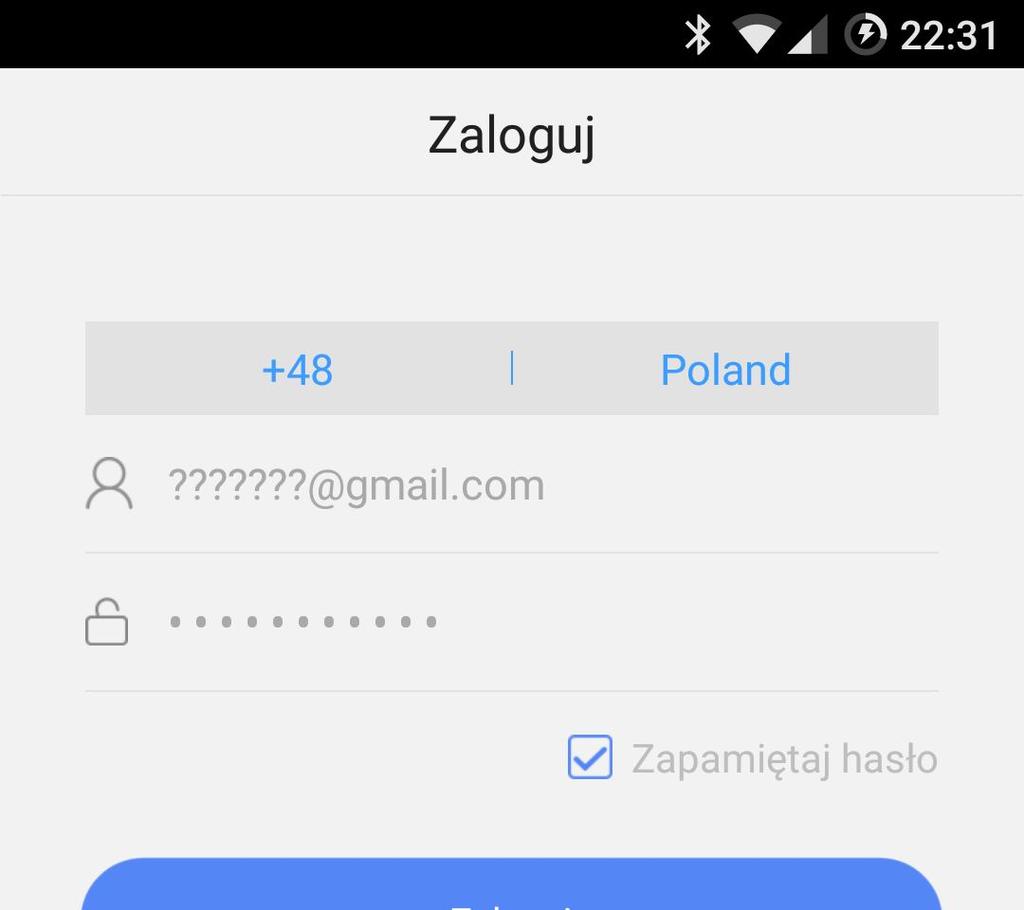

8 Hasło Ponownie to samo hasło. Na koniec zatwierdzamy przyciskiem,,zarejestruj Po utworzeniu konta możemy wreszcie się zalogować do aplikacji yoosee. Wpisujemy nasz adres , który użyliśmy przy zakładaniu konta oraz hasło. Na koniec klikamy,,zaloguj str. 8

9 a) Połączenie z routerem Po zalogowaniu się do aplikacji yoosee, przyszedł czas aby dodać naszą kamerę. Do kamery przykręcamy antenkę i podłączamy kamerę do prądu. Możemy zamknąć aplikację yoosee i przejść do ustawień telefonu, następnie do menu WiFi aby zobaczyć jakie mamy dostępne str. 9

10 sieci. Jeśli kamera jest już uruchomiona, ukaże się nam sieć nie zabezpieczona,,gw_ap_...(brak hasła ) Lub zabezpieczona GW_IPC (Hasło: ) Z którą musimy się połączyć. Proszę na czas dodawania kamery, wyłączyć internet z sieci komórkowej na telefonie. Uwaga! W nazwie sieci WiFi kamery jest podany również ID kamery który nam będzie później potrzebny, proszę o spisanie tego numeru. Przykład: jeśli sieć się nazywa GW_AP_ to ID Kamery jest Tak samo w przypadku sieci GW_IPC_ id kamery to : Następnie otwieramy aplikację yoosee Logujemy się i przesuwamy palcem na pustym polu aby odświeżyć listę urządzeń, powinna pojawić się kamera (widok pokoju), jeśli nie ma nic to sprawdzamy czy jesteśmy połączeni z str. 10

11 siecią wifi kamery GW_AP/GW_IPC, jeśli jesteśmy połączeni, to w aplikacji yoosee odświeżamy ponownie listę urządzeń przeciągając palcem od góry do dołu. Aż będziemy mieli taki widok jak poniżej Po kliknięciu w ten obraz zostaniemy poproszeni o połączenie kamery z routerem, lub jeśli otworzy ci się obraz z kamery przejdź do menu klikając na str. 11

12 koło zębate w górnym prawym rogu i w z menu wybierz opcję,,zmień w tryb routera po kliknięciu w,,wybierz WiFi wybieramy swoją sieć poniżej wpisujemy hasło do tej sieci WiFi i na samym dole gdzie jest,,podaj hasło wpisujemy hasło do kamery np. kamera1 jeśli tego pola nie ma to pomijamy i klikamy,,następne str. 12

13 str. 13

14 Kamera będzie łączyła się z routerem więc na telefonie utracimy sieć GW_AP_.., GW_IPC.. więcej nie będzie widoczna w trybie routera. Jeśli prawidłowo wpisaliśmy hasło do swojej sieci wifi, kamera powinna być online, oczywiście na telefonie musimy mieć dostęp do internetu. str. 14

15 Jeśli Kamera nie doda się automatycznie, wracamy do głównej strony w aplikacji yoosee i klikamy na,,+ aby dodać naszą kamerę online i właśnie dla tego potrzebujemy ID kamery. Następnie wybieramy opcję Dodaj urządzenie online str. 15

16 str. 16

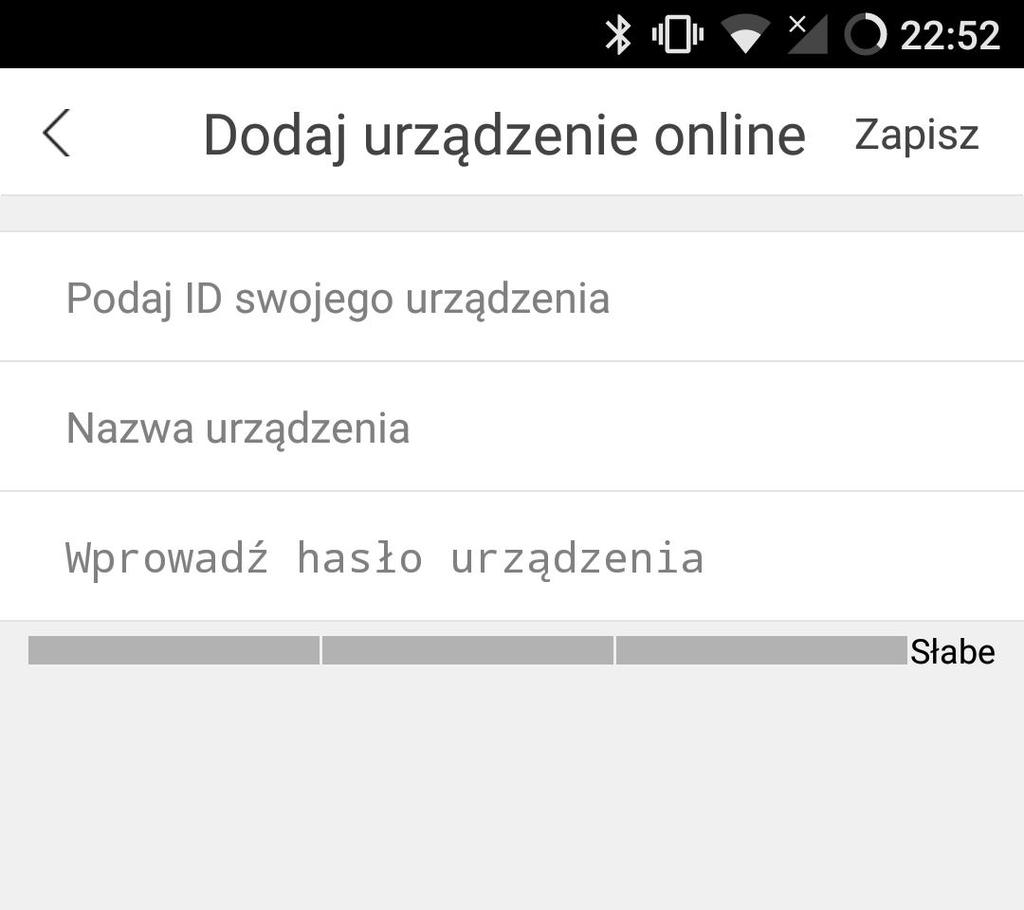

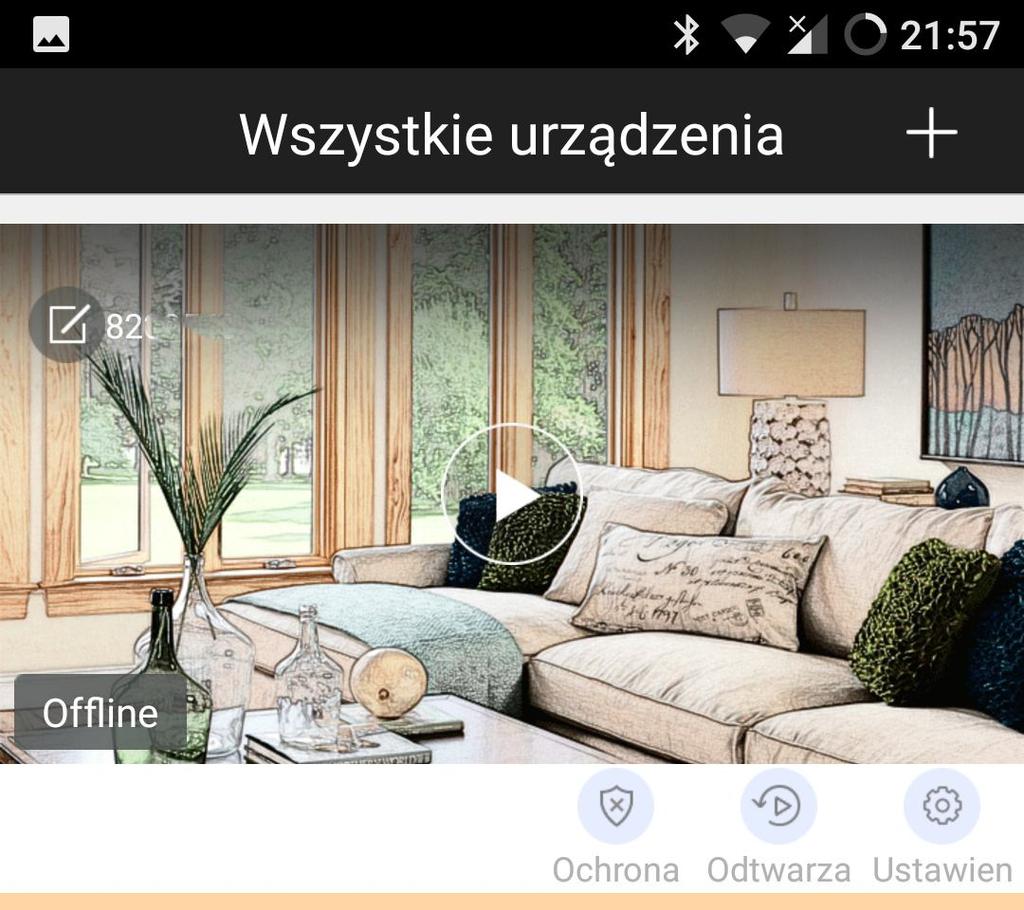

17 Podajemy ID kamery, Nazwę kamery i hasło. Jeśli podczas łączenia kamery z routerem podawaliśmy swoje hasło do kamery to należy takie podać, jeśli nie było takiego okna to w okienku hasło musimy wpisać 123. Po poprawnym dodaniu się kamery w aplikacji yoosee, może być sytuacja że kamera będzie offline, dla tego też najlepiej za każdym razem po otwarciu aplikacji yoosee przesuwać palcem od góry do dołu aby odświeżyć listę urządzeń, dzięki czemu unikniemy błędów z połączeniem. str. 17

18 Po odświeżeniu str. 18

19 c)połączenie kamery po kablu Naciskamy w prawym górnym rogu + aby dodać naszą kamerę Następnie wybieramy Dodaj nowe urządzenie str. 19

20 str. 20

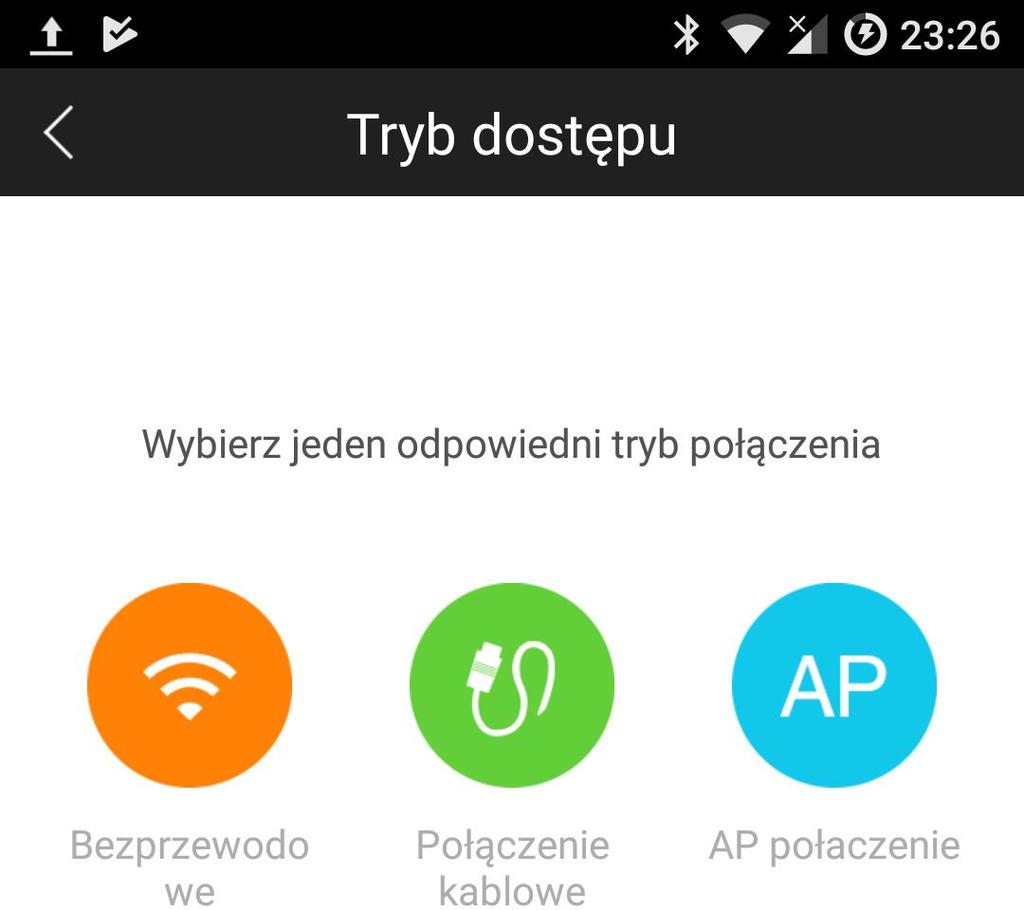

21 W następnym kroku wybieramy Połączenie kablowe w przypadku połączenia kamery po kablu, Połączenie z routerem Prze kabel RJ45 Upewniamy się, że kamera jest podłączona do prądu oraz do routera kablem lan(rj45) i klikamy na Next. str. 21

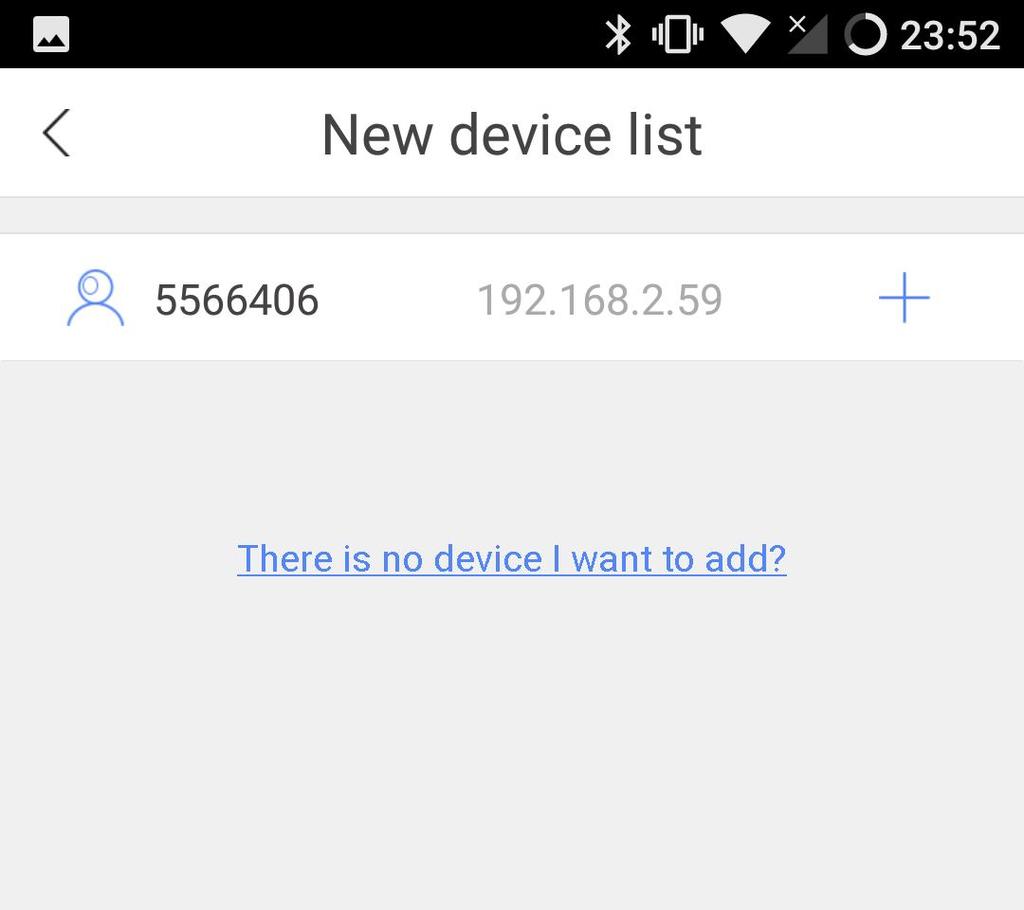

22 Następnie pojawi się nasza kamera ID oraz adres IP jaki dostała. Klikamy na + aby dodać kamerę. str. 22

23 Jak już kamera połączy się z routerem otrzymamy następne okno w którym podajemy - w okienku,,nazwa urządzenia nazwę dla str. 23

24 naszej kamery np.kamera1 oraz w oknie,,hasło hasło: 123. Po uzupełnieniu tych pól zapisujemy klikając na przycisk Zapisz w prawym górnym rogu. str. 24

25 4.Obsługa kamery na telefonie Jeśli mamy już dodaną kamerę, przyszedł czas aby wybrać tryb nagrywania. Ale przedtem dobrze jest ustawić czas. Dlatego też jak jesteśmy na głównej stronie lub gdzie mamy podgląd z kamery, klikamy na koło zębate aby przejść do ustawień. str. 25

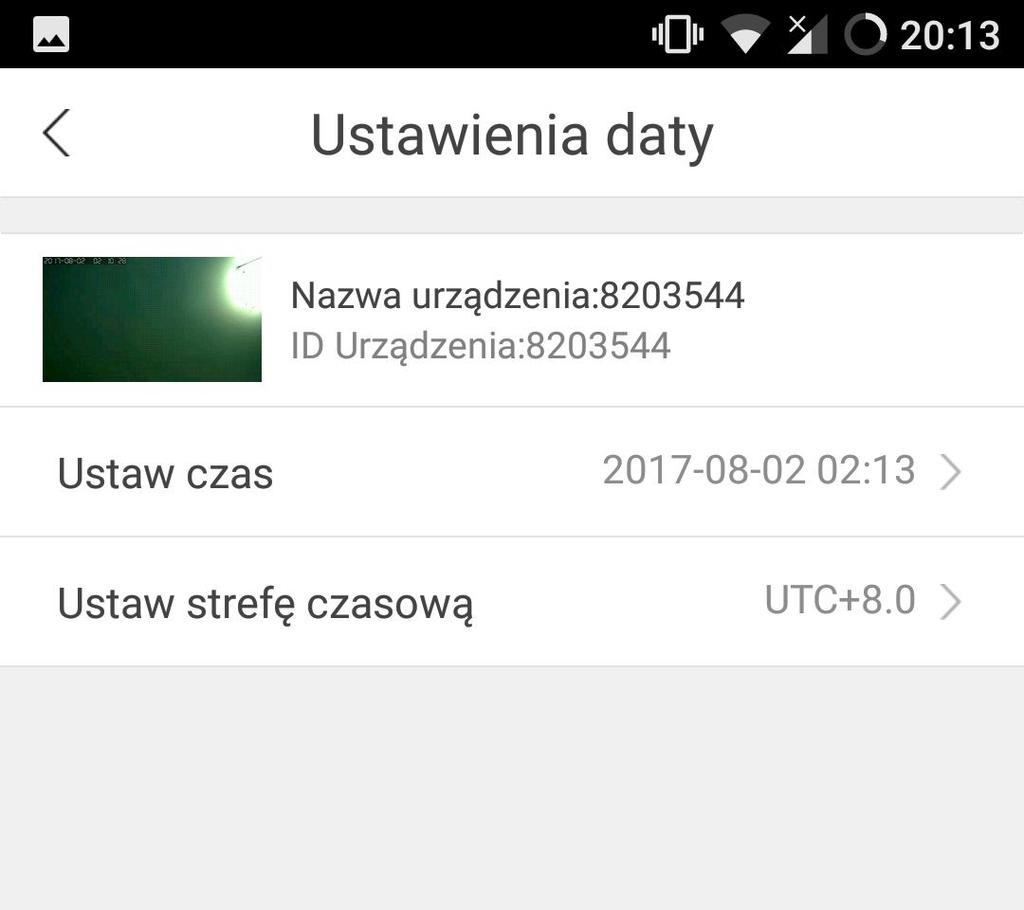

26 Następnie aby zmienić czas wybieramy Ustawienia daty str. 26

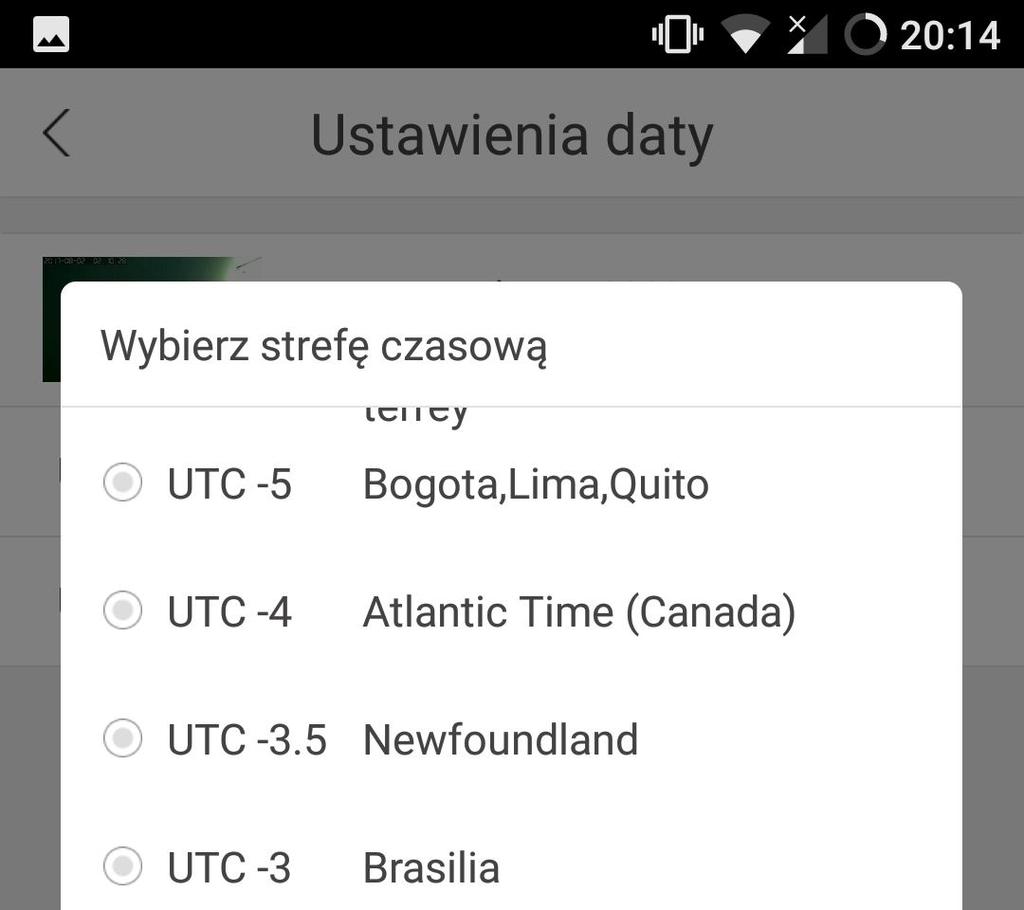

27 Oczywiście w przypadku Polski wybieramy UTC+1 str. 27

28 Następnie cofamy się do głównego menu naszych ustawień str. 28

29 a) ustawienia nagrań na kartę Teraz przechodzimy do Ustawienia zapisu str. 29

30 Mamy do wyboru 3 tryby rejestrowania wideo: 1. Zapis ciągły - Kamera nagrywa przez cały czas ( pliki są zapisywane co 30 min). 2. Zapis po detekcji ruchu - pliki są zapisywane tylko po wykryciu ruchu. 3. Zapis czasowy - Ustawiamy przedział czasowy w jakich godzinach kamera ma rejestrować nagrania. Record manually- Włączone str. 30

31 Zapis po detekcji ruchu -Włączone str. 31

32 Zapis czasowy -Ustawione str. 32

33 b) podgląd plików z karty Jeśli chcemy podejrzeć pliki zapisane na karcie, nie musimy jej wyjmować z kamery. Podgląd możemy mieć za równo na telefonie jak i na komputerze. Aby przejść do plików na karcie naciskamy na głównej stronie naszej dodanej kamery na ikonę play. str. 33

34 Podgląd możemy ustawiać według upodobań. Ostatnie dni - bieżący dzień. str. 34

35 Ostatnie 3 dni - str. 35

36 ,,Wszystkie nagrania str. 36

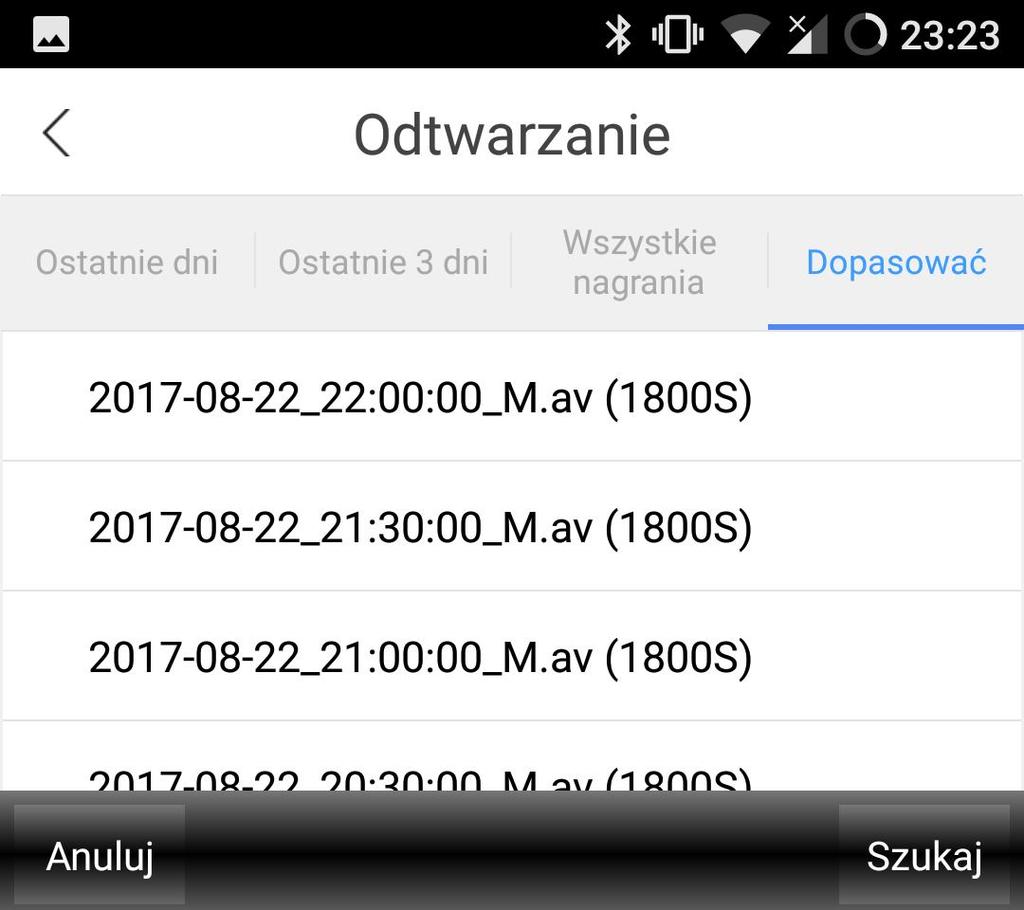

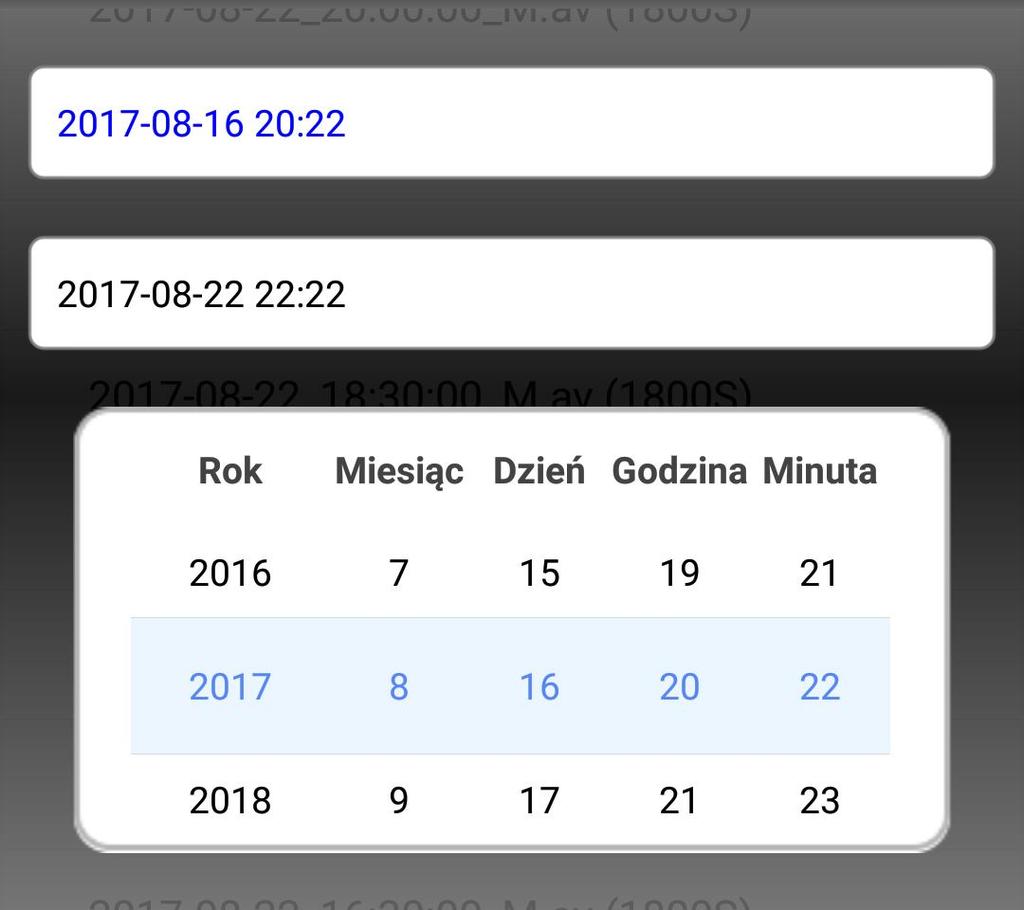

37 Lub Dopasować Sami określamy z jakiego zakresu roku/miesiąca/dnia/godziny/minuty chcielibyśmy mieć wyświetlone pliki. str. 37

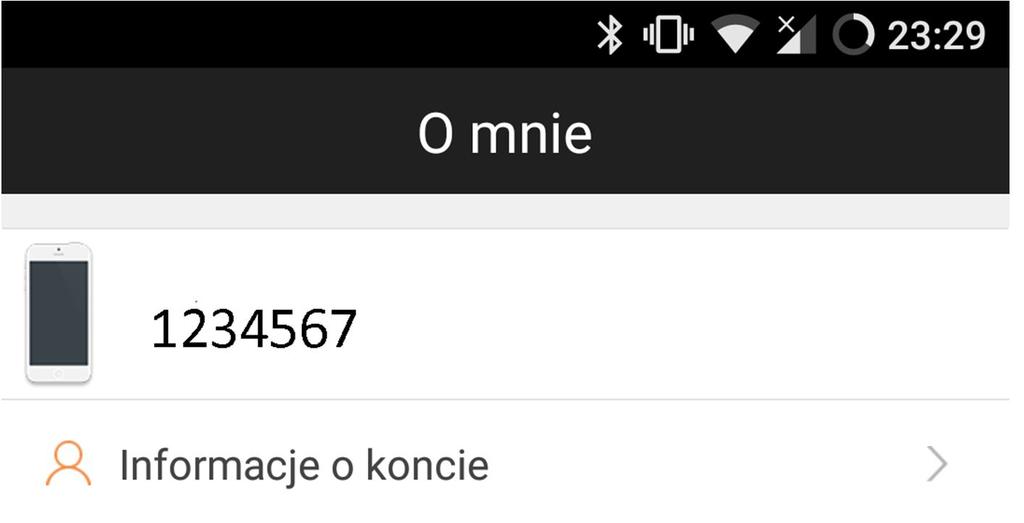

38 c) powiadomienie na telefon. Aby na telefonie wyświetlał się nam alarm po wykryciu ruchu, należy najpierw dodać konto. W tym celu przechodzimy do zakładki O Mnie a następnie Informacja o koncie str. 38

39 Tutaj podajemy nasz jak go jeszcze nie ma, oraz numer telefonu str. 39

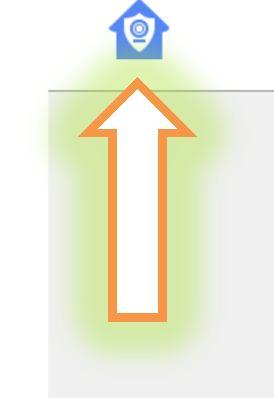

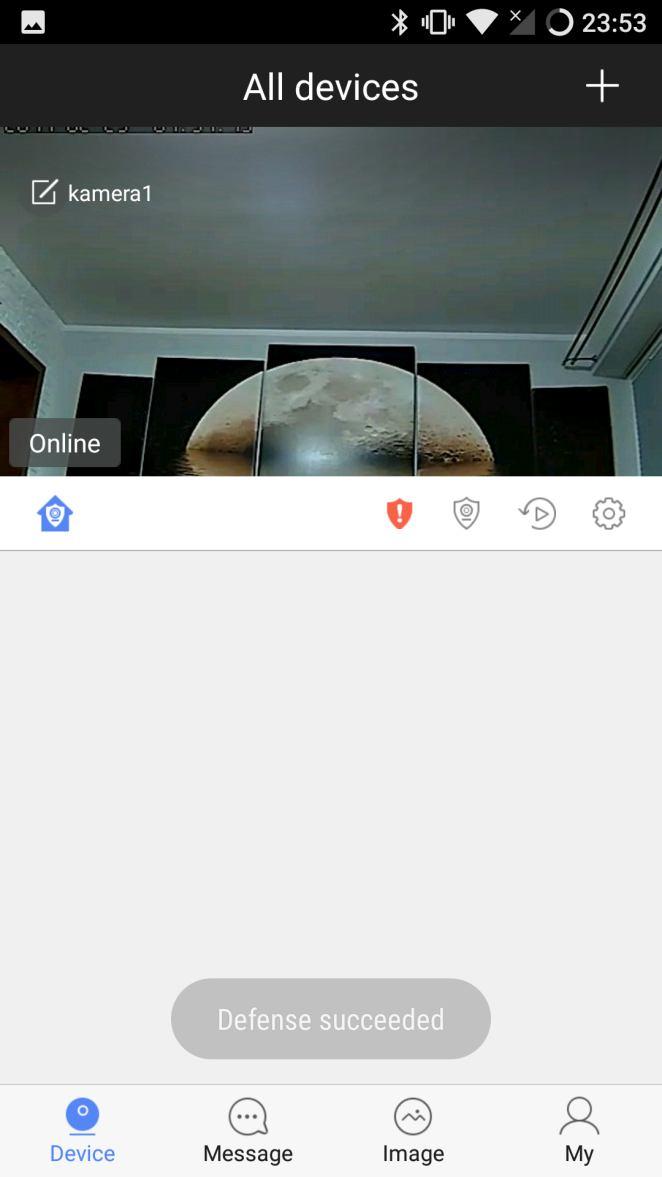

40 Jeśli wszystko mamy już ustawione i jesteśmy zalogowani, przechodzimy do ustawień głównych. Na początek proszę upewnić się, że jest włączona ochrona,( tak jak poniżej) powinno wyglądać to tak. str. 40

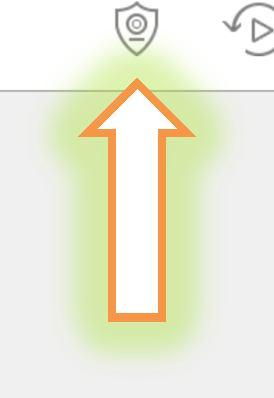

41 W przypadku występującego x na tarczy, po prostu klikamy na ikonę tarczy aby włączyć ochronę. str. 41

42 Następnie przechodzimy do ustawień klikając na koło zębate str. 42

43 Następnie przechodzimy do zakładki Ustawienia alarmów str. 43

44 Następnie włączamy Otrzymuj powiadomienie oraz na samym dole Detekcja ruchu, jeśli będziemy mieli podgląd na kilku telefonach i skonfigurowane powiadomienie na telefon to tak jak w poniższym przykładzie będzie więcej kont pod zakładką Wysyłanie alarmu na konto str. 44

45 Po poprawnym skonfigurowaniu, powiadomienia na telefon będziemy otrzymywać w formie alarmu na telefon po każdym wykryciu ruchu przez naszą kamerę str. 45

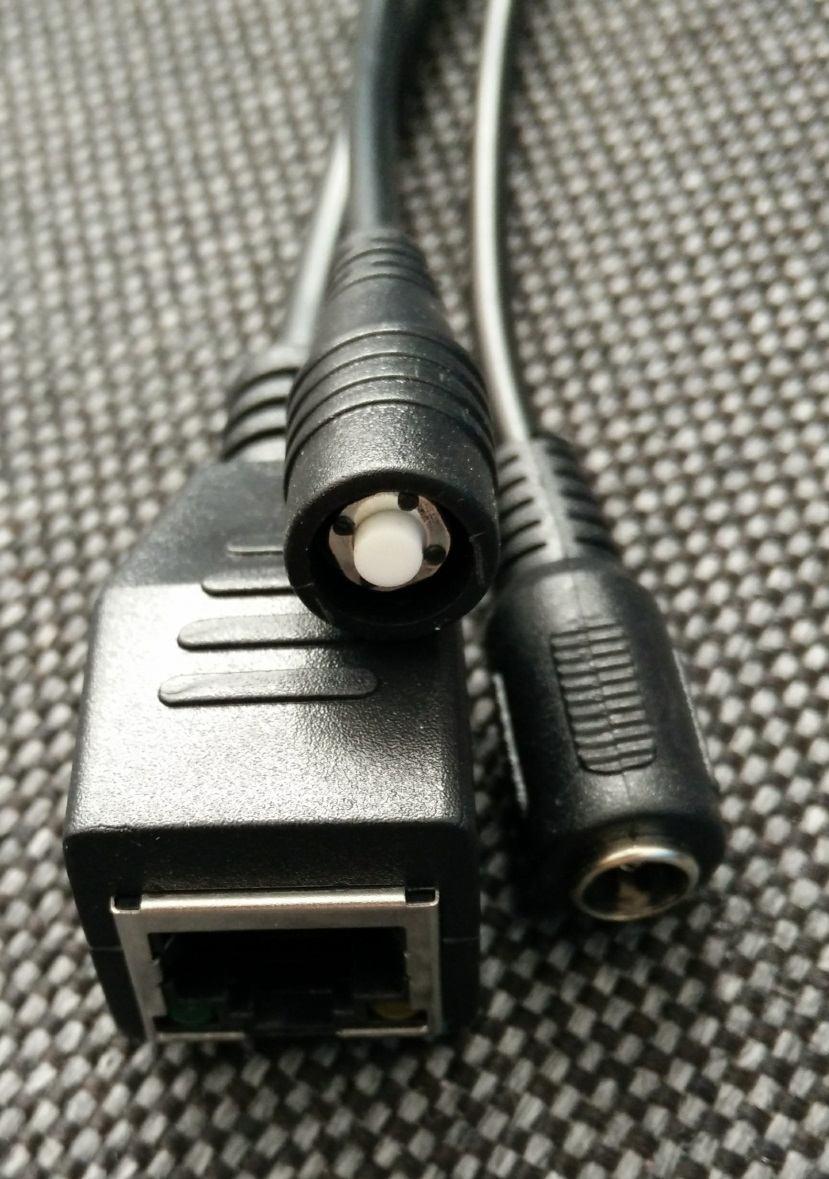

46 d) Podgląd lokalny, czyli przestawienie kamery w tryb AP(Kamera wysyła sieci Wi-Fi z którą się łączymy) Możemy to zrobić za pomocą aplikacji jak również za pomocą przycisku na końcu kabla kamery. Aby przełączyć za pomocą przycisku kamera musi być podłączona do prądu przynajmniej 1 minutę i klikamy 1 raz na przycisk, kamera przełączy się w tryb AP i będziemy widzieli nową sieć Wi-Fi- Tak jak to ma miejsce na samym początku GW_AP Brak hasła oraz GW_IPC hasło Aby połączyć kamerę w tryb AP łączymy się również z siecią kamery GW_AP_.. tylko tym razem klikamy na,,pomiń zmianę na tryb AP (powinno być zmień w tryb AP-błędne tłumaczenie) str. 46

47 W przypadku sieci,,gw_ipc.. Wystarczy że się z nią połączymy i odświeżymy listę urządzeń. str. 47

48 Przełączenie w tryb AP za pomocą aplikacji Yoosee następuje jak już kamera była połączona z routerem i z jakiegoś względu chcielibyśmy aby kamera działała tylko lokalnie w trybie AP. Przechodzimy więc do ustawień głównych i wybieramy opcję Ustawienia sieciowe str. 48

49 Następnie Wymieramy,,Zmień w tryb AP str. 49

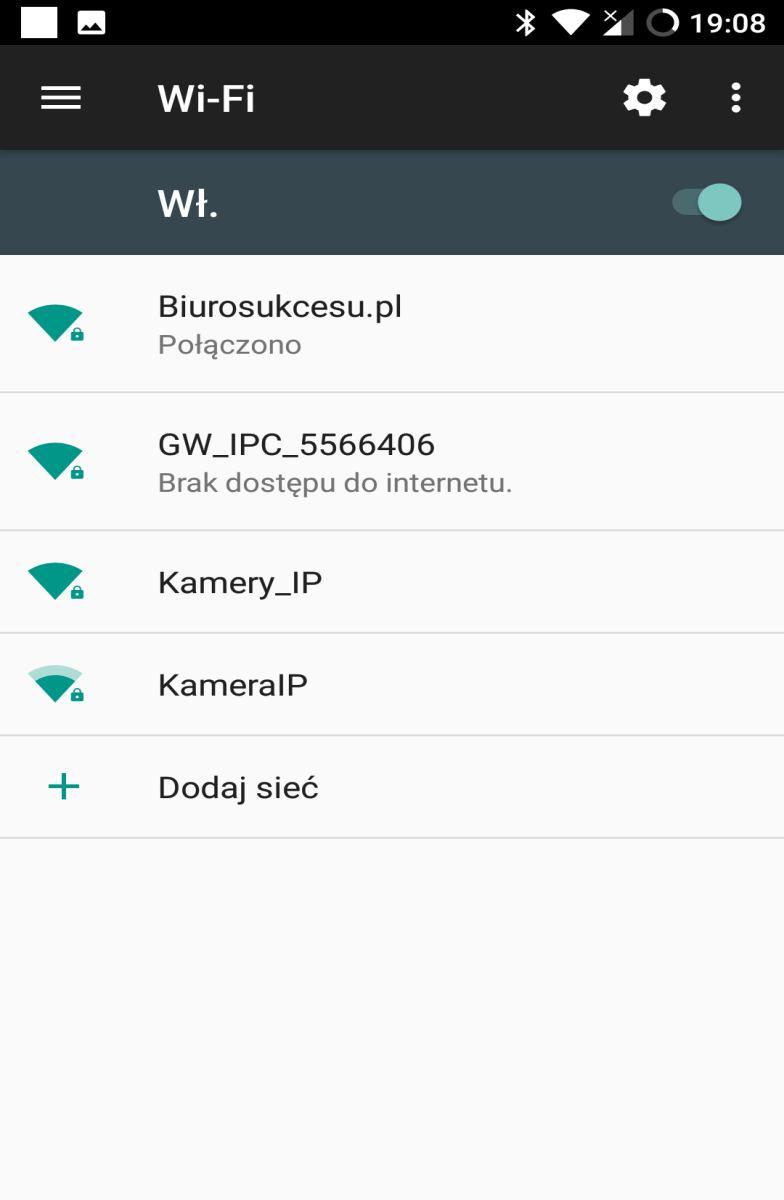

50 Po chwili nasza kamera przełączy się w tryb AP i w ustawieniach naszego telefonu dokładnie w menu Wi-Fi, zobaczymy nową sieć którą kamera będzie wysyłać. Każda kamera wysyła inną nazwę poczynając od GW_IPC i numer kamery. Domyślne hasło do sieci to Hasło można zmieniać w ustawieniach str. 50

51 Po połączeniu w tryb AP w naszych urządzeniach pokaże się nowa kamera W lewym dolnym rogu widzimy że dodała się kamera, którą przestawiliśmy w tryb AP. str. 51

52 5.Obsługa kamery na komputerze za pomocą aplikacji CMS client. Uwaga! Aby mieć podgląd na komputerze, musimy najpierw połączyć kamerę z routerem i robimy to za pomocą telefonu z androidem lub IOS.Str.14 lub Str.24 Jak już mamy pobrany i zainstalowany program CMS client otwieramy go. Następnie wyświetli się okno logowania w którym nic nie zmieniamy tylko naciskamy ok no chyba że chcemy zmienić język aplikacji na inny. str. 52

53 Następnie z lewej strony naciskamy prawym przyciskiem myszy na napisie Lista urządzeń Lub klikamy na,,+ str. 53

54 Wybieramy Dodaj urządzenie, możemy również dodać wcześniej obszar, w którym kamera będzie (pomocne jeśli mamy więcej kamer), natomiast nie jest to wymagane. str. 54

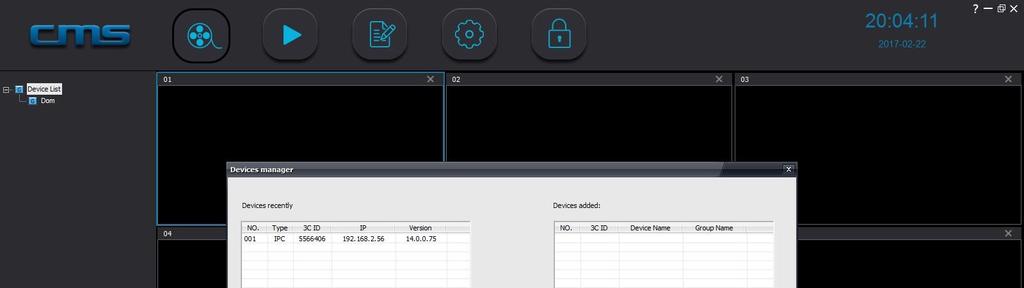

55 Jeśli program odnajdzie automatycznie kamerę, będziemy mieć z lewej strony nazwę naszej kamery oraz adres IP jaki otrzymała od routera. Wystarczy ją przenieść dodać na prawą stronę przyciskiem >> oraz kliknąć 2 x aby edytować str. 55

56 W przypadku nie odnalezienia naszej kamery automatycznie lub gdy chcemy dodać kamerę która ma dostęp do internetu ale z innej sieci, należy ją dodać ręcznie. Aby dodać kamerę ręcznie wybieramy przycisk Manual add device str. 56

57 Następnie w polu 3C ID wpisujemy ID naszej kamery,w polu Hasło urządzenia hasło- jeśli nie zmienialiście jest to 123. W polu Nazwa urządzenia dowolną nazwę np.kamera1. Po uzupełnieniu pól naciskamy ok. Uwaga! ID naszej kamery znajdziemy na telefonie w aplikacji Yoosee w ustawieniach na samej górze. str. 57

58 Tutaj jest ID naszej kamery Jeśli wszystko dodaliśmy poprawnie wyświetli nam się nasza kamera i teraz już będziemy mieć podgląd. Gdyby okazało się iż jest problem z podglądem, proszę wyłączyć Firewall str. 58

59 str. 59

60 Podgląd plików na komputerze. Aby odczytać pliki z karty na komputerze, przechodzimy do Odtwarzanie naciskając na przycisk play Następnie z listy rozwijalnej wybieramy Zapis z karty str. 60

61 str. 61

62 Wybieramy naszą kamerę datę i klikamy Szukaj Po chwili ukażą nam się nasze pliki które możemy odtworzyć klikając na nie 2x myszką lub pobrać zaznaczając kwadracik przy danym pliku i na samym dole klikając przycisk Pobierz str. 62

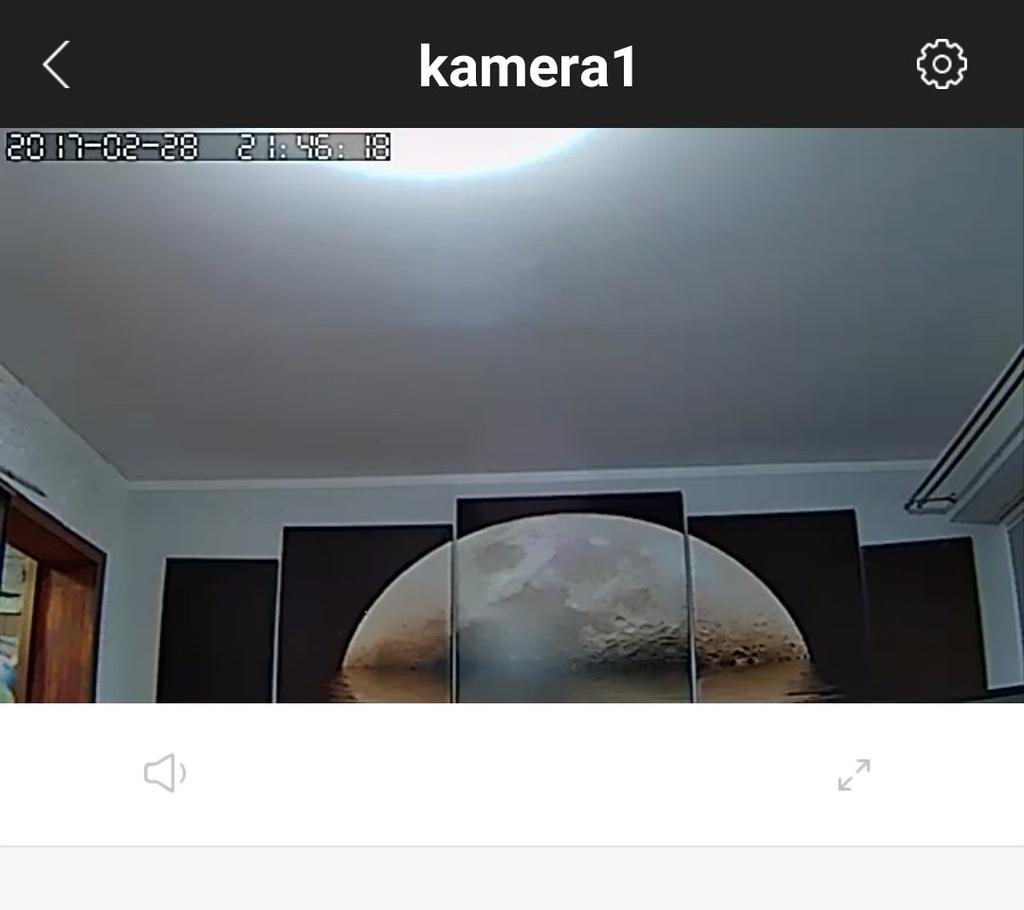

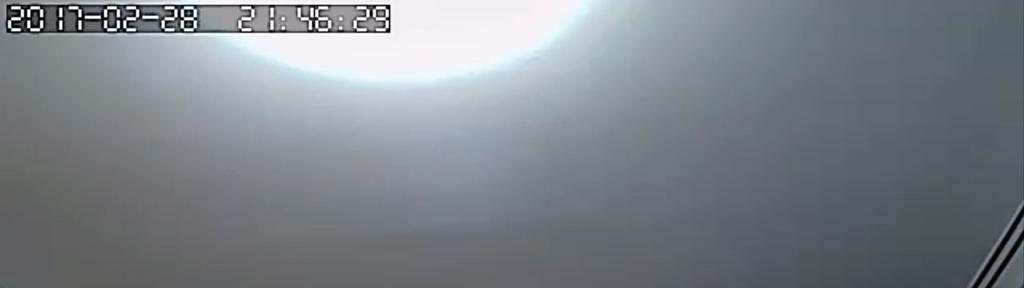

63 Aby zmienić jakość z SD na HD lub gorszą jakość LD wchodzimy w podgląd z naszej kamery. A następnie klikamy tak jak na poniższych screenach. Klikamy na przycisk w lewym dolnym rogu. str. 63

64 str. 64

65 Ustawienia fabryczne Aby przywrócić ustawienia fabryczne, naciskamy i trzymamy około 15sec przycisk na końcu kabla. W przypadku problemów lub pytań proszę o kontakt telefoniczny: str. 65

66 Dział techniczny: Emil Ozga Tel Dział handlowy: Kamila Ozga Tel Zapraszamy również na naszą stronę str. 66
