1 Nowoczesne Technologie dla Wymagających orllo.pl INSTRUKCJA OBSŁUGI ORLLO NV400

2 I. WSTĘP: Dziękujemy za okazane zaufanie i wybór produktu ORLLO. Niniejsza instrukcja zawiera informacje dotyczące specyfikacji technicznej i obsługi urządzenia, jego funkcji i ustawień oraz prawidłowej instalacji. Należy uważnie przeczytać treść niniejszej instrukcji obsługi przed pierwszym użytkowaniem. Postępowanie zgodne z instrukcją jest warunkiem prawidłowego funkcjonowania i korzystania z urządzenia. Życzymy Państwu zadowolenia z użytkowania urządzenia. 1

3 II. CECHY ORAZ FUNKCJE URZĄDZENIA Cechy i funkcje urządzenia: Podgląd na żywo Zapis zdjęć i filmów Bezprzewodowa łączność WIFI Regulowana szybkość przemieszczania głowicy Tryb nocny 11 diód podczerwonych IR, automatyczne przełączenie dzień/noc Progresywny sensor CMOS Czujnik ruchu Wbudowany mikrofon i głośnik Powiadomienia alarmowe Dwukierunkowa komunikacja Możliwość nagrań na dysk komputera lub na kartę pamięci Polska aplikacja na komputer PC Polska aplikacja na system Android i IOS Obsługa przez stronę WWW Możliwość ustawienia kilkunastu pozycji predefiniowanych Ustawienia daty i godziny nagrania Prosta obsługa Dostęp z każdego miejsca na świecie Łatwy montaż na ścianie/suficie 2

4 III. OPIS TECHNICZNY URZĄDZENIA Specyfikacja Techniczna: Sensor 1/4inch 1.0MegaPixel Progressive CMOS System LINUX OS Rozdzielczość: HD 1280x720p VGA 640x480, QVGA 320x480 Kodowanie: H.264 Ilość klatek : do 25FPS Kąt widzenia : 95 Soczewki: 4.2mm / F 2.8 Kąt obrotu: 355 w poziomie i 90 w pionie Tryb nocny: 11 IR LED 850nmɸ5mm (zasięg do 10m),Dual Filter Komunikacja wsparcie dla: TCP/IP, HTTP, SMTP, FTP, DHCP, DNS, DDNS,, P2P Wejście sieciowe: 10Base-T/100Base-TX, RJ45 Sieć bezprzewodowa: Wi-Fi standard: 802, 1lb/g/n Szyfrowanie WiFi: WEP, WPA, WPA2 Napięcie: DC+/-5V Wbudowany mikrofon i głośnik Wyjście: 1-kanałowe wyjście audio(jack 3.5mm) Slot kart TF do 32GB Wbudowany czujnik ruchu Dwukierunkowa łączność audio (intercom) Dostosowanie obrazu: Jasność i kontrast Temperatura użytkowania: C, wilgotność 10-90% Temperatura przechowywania: wilgotność 5-90% 3

5 III. OPIS TECHNICZNY URZĄDZENIA 4

6 IV. PODŁĄCZENIE Kamerę należy podłączyć przy pierwszej instalacji przewodem sieciowym (przewód załączony razem z kamerą) do gniazda LAN routera. Należy stabilnie i nieruchomo postawić kamerę. Następnie wpiąć między kamerę, a router kabel sieciowy i podłączyć zasilacz do kamery. Kamera po wykryciu podłączenia zacznie się kalibrować. Należy odczekać około 2min, w tym czasie następuje podstawowa konfiguracja i nadanie numeru IP kamerze. Dalsza konfiguracja kamery odbywa się poprzez komputer lub urządzenie mobilne. Zachęcamy do zapoznania się również z instrukcją wideo: 5

7 V. PRZED PIERWSZYM UŻYCIEM Przed Pierwszym Użyciem Urządzenia: 1. Przed użyciem należy zapoznać się z całą instrukcją, aby odpowiednio obsługiwać i użytkować urządzenie. 2. Urządzenia nie należy wystawiać na bezpośrednie działanie promieniowania słonecznego ani wysokich temperatur. 3. Urządzenie należy przechowywać, użytkować w suchym, pozbawionym wilgoci i wody miejscu. Temp użytkowania -10 do Nie należy rozbierać ani demontować podzespołów urządzenia - może to powodować nieprawidłowe działanie sprzętu. Gdy sprzęt działa nieprawidłowo należy go odesłać do serwisu. 5. Nie należy stosować substancji chemicznych do czyszczenia urządzenia. Do czyszczenia używać wilgotnej ściereczki. 6. Obiektyw należy utrzymywać w czystości, zabrudzony wpływa na jakość nagrań. WAŻNE: Specyfikacja może ulec zmianie z powodu modernizacji lub uaktualnień. Produkt rzeczywisty może różnić się od produktu podglądowego. Kamera IP nie może być umieszczona blisko routera - może powodować sprzężenia i niewłaściwe działanie. Zapomniałeś nazwy użytkownika i hasła-zresetuj kamerę do ustawień domyślnych. Podłącz kamerę do zasilania, a później naciśnij przycisk reset przez około 1min. Domyślny użytkownik to: admin hasło Maksymalna odległość wewnątrz budynku od sieci WIFI do 30 m w zależności od przeszkód, które tłumią sygnał Po znalezieniu kamery w aplikacji na PC, kamera pokazuje się ale jest czerwony punkt i tryb offline. Zresetuj kamerę do ustawień domyślnych. Zresetuj router sieciowy, odczekaj około 90 sekund na przypisanie kamery i ponownie sprawdź kamerę w aplikacji na swoim komputerze PC. Jeśli kamera nie chce działać na sieci WIFI, sprawdź wprowadzoną nazwę sieci SSID i hasło. Kamerę należy stosować wyłącznie w pomieszczeniach. Użytkownika i hasło należy zmienić dopiero po pierwszej konfiguracji kamery 6

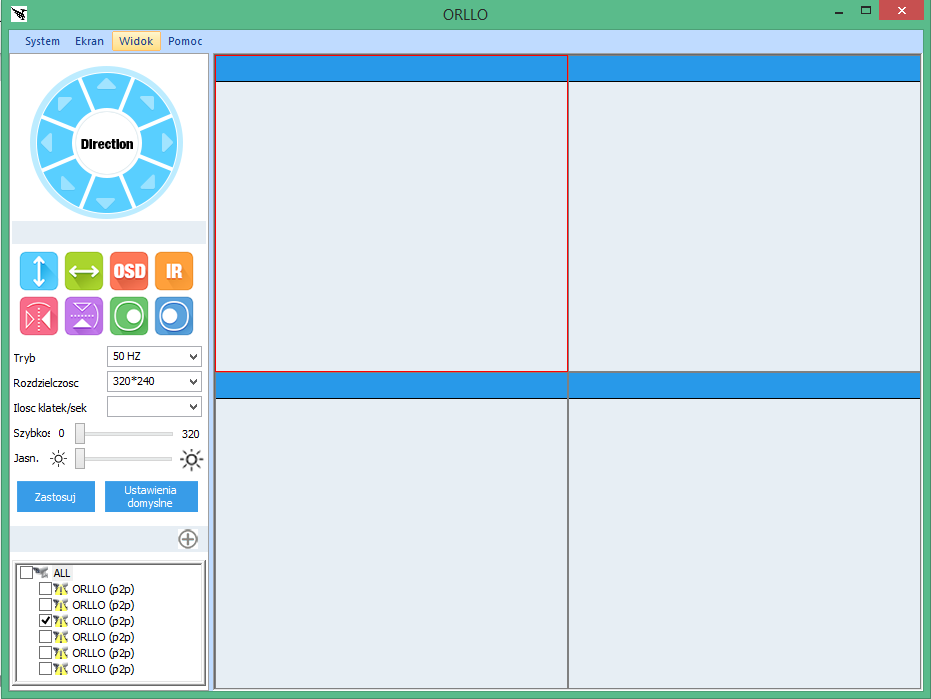

8 VI. Uruchamianie i konfiguracja z komputerem PC KONFIGURACJA URZĄDZENIA Po poprawnej instalacji kamery i podłączeniu do routera sieci LAN, należy odczekać około 2min. Po tym czasie można rozpocząć konfigurację kamery z poziomu komputera PC z systemem WINDOWS. Aby rozpocząć konfigurację kamery należy pobrać oprogramowanie znajdujące się na stronie: Po zainstalowaniu ORLLO-ROCAM.exe na komputer, powinna pokazać się ikona programu: Po otworzeniu programu domyślnie pokaże się miejsce na podgląd z 4 kamer IP. Z lewej strony wyświetlane jest menu kamery wraz z możliwością wprowadzania zmian w jakości video. Z lewej strony w dolnej części pokazywana jest aktualna lista dodanych kamer (pod napisem ALL). 7

9 VI. KONFIGURACJA URZĄDZENIA 8

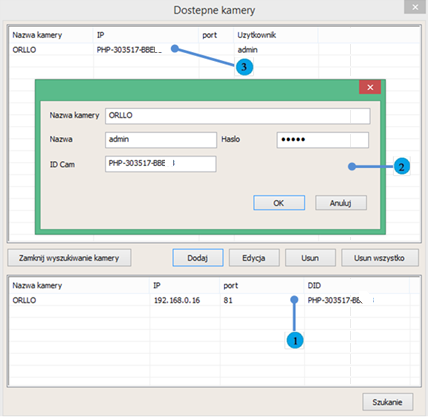

10 VI. DODAWANIE KAMERY KONFIGURACJA URZĄDZENIA Aby dodać nową kamerę wybieramy z górnego menu : [SYSTEM LISTA KAMER] Uruchomi nam się narzędzie dodawania / usuwania / edycji kamer. Kamera jeżeli jest w tej samej sieci może zostać znaleziona automatycznie : [OTWÓRZ WYSZUKIWANIA KAMERY SZUKANIE] Jeżeli kamera została znaleziona, jej ID, nazwa,adres IP oraz port pojawi się na liście- [oznaczenie nr ]. Dwukrotnie klikamy w znalezioną kamerę. Pokazuje nam się okno, w którym należy podać nazwę i hasło ( domyślnie nazwa użytkownika: admin i hasło : ) [oznaczenie nr ] Następnie klikamy OK, kamera powinna pokazać się na górze okna [ oznaczenie nr ] 9

11 VI. KONFIGURACJA Po poprawnym dodaniu kamery zamykamy okno wyszukiwania. W Panelu głównym programu w lewej dolnej części pod napisem ALL pojawi się dodana kamera wraz z ustawioną nazwą. URZĄDZENIA Dodane Kamery Następnie należy dwukrotnie kliknąć na kamerę, zacznie się łączenie i pokaże się podgląd z kamery. Prawidłowe działanie sygnalizuje zielone kółko przy nazwie. Czerwone kółko oznacza kamerę w trybie offline, 10

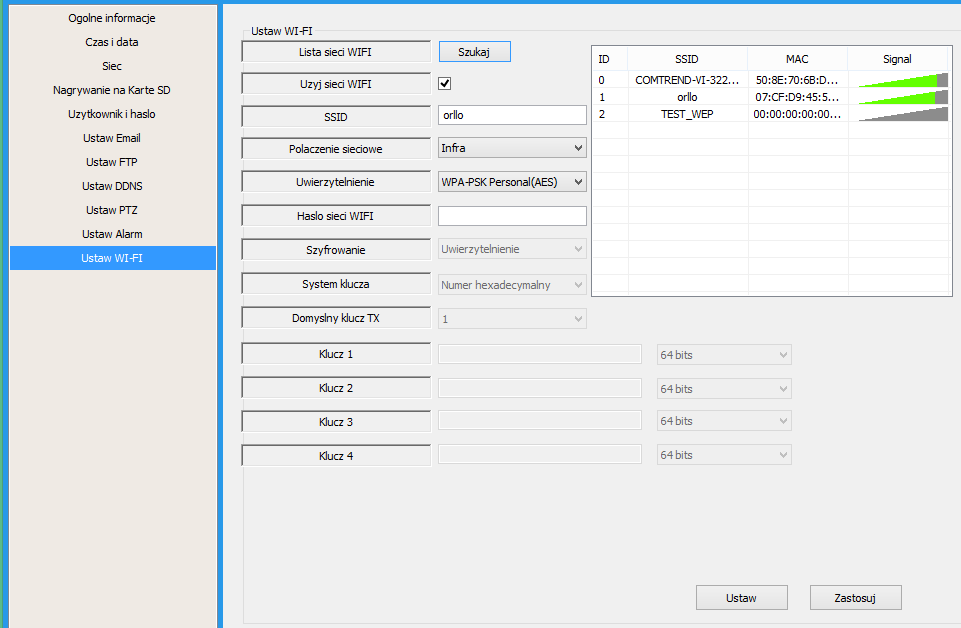

12 VII. Przełączenie na sieć Przełączenie kamery na sieć bezprzewodową WIFI Aby przełączyć kamerę na sieć WIFI należy wybrać Ustawienia w podglądzie kamery[ ], a następnie przejść na samym dole do ustawień WiFi. WIFI Należy przeskanować sieć w pobliżu kamery [Szukaj], wybrać odpowiednią sieć WIFI, która pokaże się w oknie z prawej strony. Następnie, należy dwa razy kliknąć na właściwą sieć. Nazwa sieci powinna pokazać się w polu SSID. Kolejny krok to podanie hasła sieci, które należy wprowadzić w polu [Hasło sieci WiFi].Dalej należy kliknąć na [Ustaw] aby zapisać zmiany. Kamera automatycznie dostosuje się do ustawień sieci bezprzewodowej i zacznie się kalibrować. Czas kalibracji to około 2min. Po ustawieniu sieci WIFI i kalibracji należy odłączyć kamerę od przewodu sieciowego, kamera skomunikuje się z ustawioną siecią WIFI i jeżeli ustawiona zostało poprawna nazwa i hasło po kilku sekundach połączy się z nią. Jeśli podgląd nie będzie dostępny, należy dwukrotnie kliknąć na dodaną kamerę lub jeszcze raz przejść do ustawień sieci WiFi. 11

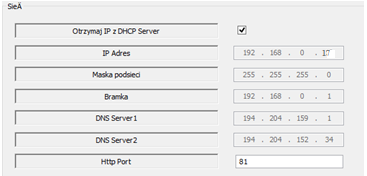

13 VIII. Podstawowe informacje i status kamery USTAWIENIA OGÓLNE Ustawienia czasu Sieć, adres IP, Maska, DNS Server, http Port 12

14 IX. USTAWIENIA KARTY PAMIĘCI I NAZWY UŻYTKOWNIKA Nagrywanie na kartę pamięci Po włożeniu karty pamięci microsd do kamery należy ją sformatować używając przycisku ->[FORMAT]. Po sformatowaniu powinna się pokazać całkowita pojemność karty. (Jeżeli karta nie będzie nadal widoczna należy kartę wyjąć z kamery i sformatować ją na komputerze, gdy karta nadal nie jest rozpoznawalna proszę spróbować na innej karcie pamięci) Dzięki zastosowaniu tabeli czasu możliwe jest zaplanowanie tygodniowego schematu nagrywania z dokładnością do 15 min. ( karta pamięci microsd nie jest częścią zestawu należy dokupić ją dodatkowo). Podgląd nagranych filmów na karcie pamięci możliwy jest tylko z aplikacji mobilnej. Kamera obsługuje maksymalnie kartę o pojemności 32GB wystarcza to na nagranie około 10 godzin w rozdzielczości 1280x720p. Ustawienia zmiany nazwy użytkownika i hasła Uwaga: Użytkownika i hasło należy zmienić dopiero po pierwszej konfiguracji 13

15 X. USTAWIENIA Uwaga: Wysyłanie powiadomień na oraz FTP -niedostępne FTP 14

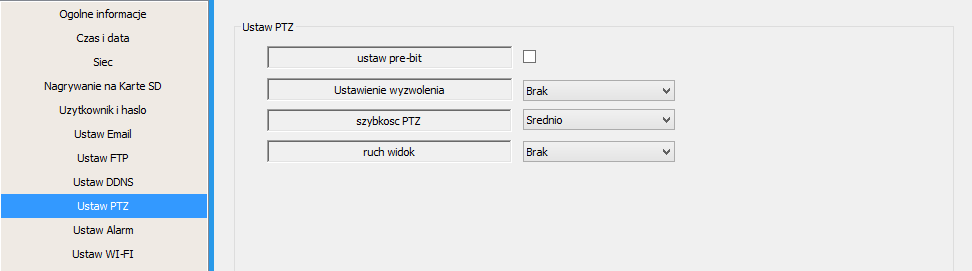

16 XI. USTAWIENIA DDNS I PTZ Ustawienia DDNS Domyślnie ustawiona jest nazwa domeny, bez ustawienia dodatkowych usług DDNS, bezpośrednio można uzyskać dostęp poprzez domyślną domenę. Usługi DDNS obsługują DynDns 3322,9299 itp. Ustawienia PTZ PTZ szybkość-ustawienia prędkości obrotowej kamery (wolno, średnio, szybko). Ustawienia pozycji predefiniowanych dostępne w aplikacji mobilnej lub za pomocą przeglądarki internetowej. 15

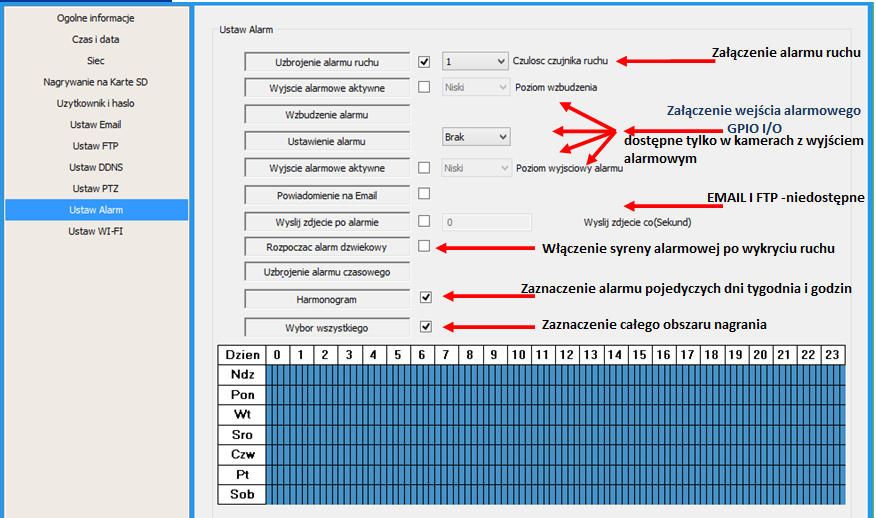

17 XII. USTAWIENIA Alarmu Ustawienia Alarmu W programie nie ma możliwości zmiany czułości czujnika. Czułość można zmienić tylko w aplikacji mobilnej. 16

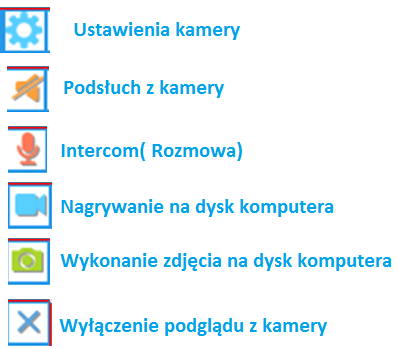

18 XIII. Nagrywanie na dysk komputera Nagrywanie na dysk komputera Aby nagrać lub wykonać zdjęcie najpierw należy sprawdzić docelowy zapis wideo i zdjęć co pokazane jest powyżej. Następnie aby nagrać wideo na dysk w podglądzie kamery wybieramy [ ], kiedy trwa nagranie ikona jest biała[ ]. Aby wykonać zdjęcie należy wybrać. 17

19 XIV. APLIKACJA MOBILNA Używanie kamery za pomocą urządzeń mobilnych Możliwość obsługi na telefonie z system ios oraz Android Aplikacja na system Android dostępna jest pod adresem: lub w Sklepie PLAY pod nazwą ORLLO ROCAM-polska wersja YIPC- angielska wersja Aplikacja na system IOS dostępna jest na stronie APP STORE pod nazwą ORLLO lub YIPC Jeśli w telefonie mamy zainstalowaną aplikację do odczytywania QR kodów, możemy zbliżyć telefon do poniższych kodów, które automatycznie przekierują nas do pobierania aplikacji ORLLO ROCAM Przykładowa aplikacja do odczytywania QR kodów w sklepie PLAY to: Skaner QR kodów 18

20 XIV. APLIKACJA MOBILNA Używanie kamery za pomocą urządzeń mobilnych Po zainstalowaniu i włączeniu aplikacji na telefon ukazuje nam się panel główny aplikacji, w którym mamy możliwość zarządzania wieloma kamerami. Z tej pozycji można dodawać kamerę, przejść do edycji kamer (usuwanie kamer), przejść do opcji poszczególnej kamery lub wybrać podgląd z jednej z kamer. Dodanie kamery: Naciśnij w ekranie głównym Dodaj Kamerę wypełnij pola w kolejnym ekranie lub skorzystaj ze skanera QR kodów aby dodać kamerę. Użytkownik(nazwa): admin Hasło: (Uwaga nazwę oraz hasło należy usunąć i wprowadzić ponownie)->naciśnij [GOTOWE]. Po naciśnięciu na miniaturkę podglądu pokazuje się obraz z kamery na całym ekranie urządzenia. W tym momencie możliwe jest sterownie kamerą i jej funkcjami. Przejście do opcji kamery : naciśnij ikonę w kółku przy dodanej kamerze Przejście do usuwania kamer : naciśnij (EDYCJA) w menu głównym, przejdziesz do usuwania kamer. 19

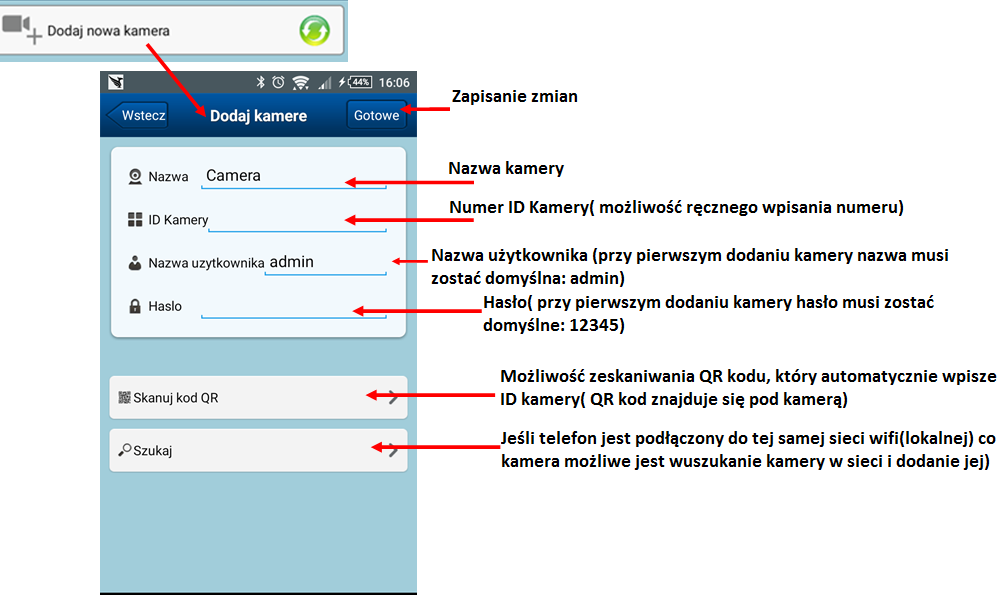

21 XIV. Dodawanie kamery przez aplikację mobilną APLIKACJA MOBILNA Kamerę przez aplikację mobilną można dodać na trzy sposoby: 1) Ręczne przepisanie ID kamery, nazwy: admin i hasła: ) Zeskanowanie kodu, który znajduje się pod spodem kamery 3) Wyszukać kamerę jeżeli jest w tej samej sieci Wifi co kamera. Po dodaniu kamery i naciśnięciu przycisku [Gotowe] kamera powinna pokazać się w panelu głównym jako Połączona. 20

22 XIV. APLIKACJA Ustawienia w aplikacji mobilnej Aby przejść do ustawień należy w panelu głównym nacisnąć przy dodanej kamerze przycisk[ ]. MOBILNA Ustawienia WIFI W ustawieniach WiFi możliwe jest przełączenie kamery na sieć bezprzewodową. Aby to zrobić należy wejść do ustawień WiFi następnie nacisnąć [Wyszukaj dostępne sieci WiFi]. Po wyszukaniu wybieramy odpowiednią sieć WiFi routera, wpisujemy hasło sieci i naciskamy [Gotowe]. Następnie należy odczekać około 2min, aż kamera się skonfiguruje i przełączy na sieć WiFi. Po tych czynnościach odłączamy przewód LAN od kamery. 21

23 XIV. APLIKACJA MOBILNA Ustawienia Użytkownika Ustawienia te umożliwiają zmianę nazwy użytkownika oraz hasła. Zmiany można dokonać dopiero po pierwszej konfiguracji kamery. (pierwsza konfiguracja domyślnie: nazwa użytkownika: admin hasło: ) Ustawienia czasu W tych ustawieniach możemy zmienić datę i godzinę kamery 22

24 XIV. APLIKACJA Ustawienia Alarmu Możliwość ustawienia powiadomień na telefon po wykryciu ruchu, włączenie syreny. MOBILNA Ustawienia Ustawienia niedostępne Ustawienia nagrywania na karcie pamięci Możliwość ustawienia nagrań na karcie pamięci, która znajduje się w kamerze 23

25 XIV. Ekran główny podglądu z kamery APLIKACJA MOBILNA Sprawdzenie alarmów ruchu Po naciśnięciu przycisku w panelu głównym aplikacji mamy dostęp do wszystkich zarejestrowanych alarmów. 24

26 XIV. APLIKACJA MOBILNA Przeglądanie wykonanych zdjęć Po naciśnięciu przycisku w panelu głównym aplikacji mamy dostęp do zdjęć, które są zapisane w pamięci wewnętrznej telefonu. Przeglądanie filmów wideo Po naciśnięciu przycisku w panelu głównym aplikacji mamy dostęp do wideo, które są zapisane w pamięci wewnętrznej telefonu (LOKALNE) oraz na karcie pamięci znajdującej się w kamerze(kamera). Aby odtworzyć wideo z pamięci telefonu należy zainstalować odtwarzacz, który należy pobrać ze Sklepu PLAY. 25

27 XV. GWARANCJA I WSPARCIE PO SPRZEDAŻY Wsparcie Gwarancyjne i Posprzedażowe: GWARANCJA Produkty ORLLO objęte są gwarancją. Okres gwarancji na wszystkie produkty firmy Orllo Electronics wynosi 12 miesięcy, o ile nie podano inaczej. Oznacza to, że firma Orllo Electronics zapewni bezpłatne usługi naprawcze w trakcie trwania okresu gwarancyjnego. Dokładamy wszelkich starań, żeby naprawy gwarancyjne produktów realizowane były w terminie nieprzekraczającym 14 dni. ZWROT Zgodnie z obowiązującymi przepisami prawa, Klient ma prawo zwrotu zakupionego produktu bez podania przyczyny, w ciągu 14 od otrzymania produktu. W przypadku zawarcia Umowy Sprzedaży jako firma/przedsiębiorca, prawo odstąpienia od umowy zawartej na odległość w ramach tzw. 14 dniowego zwrotu nie przysługuje. Ustawa z 30 maja 2014 r. o prawach konsumenta Dz. U. Z 24 czerwca 2014 r. poz. 827 umożliwiająca odstąpienie od umowy zawartej na odległość jest ustawą konsumencką, regulującą stosunki pomiędzy przedsiębiorcą a Konsumentem, czyli osobą fizyczną dokonującą z przedsiębiorcą czynności prawnej niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową. W przypadku nieuzasadnionego zwrotu, kupujący będzie zobowiązany do pokrycia kosztów związanych z odesłaniem produktu do kupującego. WSPARCIE POSPRZEDAŻOWE Klienci Orllo Electronics mają możliwość korzystania ze wszechstronnej i profesjonalnej pomocy technicznej. Przeszkoleni specjaliści ORLLO odpowiedzą na pytania dotyczące funkcjonowania zakupionego urządzenia i podejmą stosowne działania w celu rozwiązania problemu. Kontakt z Działem Technicznym ORLLO: Tel lub orllo@orllo.pl 26
